Тип товара	Морское крепление для навигатора Garmin Montana
Питание	10–50 В пост. тока (через красный и черный провода)
Основные функции	Поворотное крепление со скобой, подключение питания и последовательных данных (вход/выход/земля), аудиоразъем, водонепроницаемый колпачок для защиты контактов
Уход и очистка	Держать металлические контакты сухими; используйте водонепроницаемый колпачок, когда устройство не установлено
Безопасность	Надевайте защитные очки, противошумное оборудование и противопылевую маску при сверлении; не затягивайте чрезмерно винты/болты; рабочая температура устройства: от -15 °C до 70 °C
Запчасти и ремонтопригодность	Не предоставляются; действует стандартная ограниченная гарантия Garmin
Общая информация	Совместимость: установка на лодку с помощью винтов или механических болтов №8 (4 мм); необходимый инструмент: дрель, ключ на 9,5 мм, отвертка; минимальное заднее пространство: 8 см

Часто задаваемые вопросы - Montana Marine Mount GARMIN

Как закрепить крепление на лодке?

Используйте поворотное основание в качестве шаблона для разметки отверстий, затем просверлите. Закрепите тремя механическими болтами №8 или саморезами. Следуйте схеме из инструкции для правильной установки.

Какие инструменты необходимы для установки?

Дрель, сверла (5 мм или 1,5 мм), ключ или головка на 9,5 мм, крестовая или плоская отвертка, защитные очки, беруши и противопылевая маска.

Как подключить электропитание?

Подключите красный провод к плюсу (10–50 В пост. тока), а черный – к минусу аккумулятора лодки. Если есть провода данных (желтый, синий, зеленый), подключите их по необходимости. Изолируйте все неиспользуемые провода.

Как защитить металлические контакты от влаги?

Перед установкой устройства убедитесь, что контакты сухие. Используйте прилагаемый водонепроницаемый колпачок для закрытия основания, когда устройство не установлено.

Как установить Montana в крепление?

При необходимости поместите водонепроницаемый колпачок в крепление, затем вставьте нижнюю часть устройства в основание. Наклоните его назад до щелчка. Затяните предохранительный винт прилагаемой отверткой.

Как извлечь Montana из крепления?

Ослабьте предохранительный винт с помощью отвертки, нажмите кнопку разблокировки на боковой стороне крепления, затем извлеките устройство. Снова наденьте водонепроницаемый колпачок на контакты.

Какой допустимый диапазон температур для устройства?

Рабочая температура Montana составляет от -15 °C до 70 °C. Длительное воздействие за пределами этого диапазона может повредить ЖК-экран.

Можно ли использовать винты с потайной головкой для установки?

Нет, используйте только механические болты или саморезы с цилиндрической головкой №8. Винты с потайной головкой могут повредить крепление.

Как отрегулировать угол крепления после установки?

Ослабьте ручки поворотной скобы, отрегулируйте угол, затем затяните. Крепление издает щелчок при повороте. Убедитесь, что угол обеспечивает хорошую видимость экрана.

Какая гарантия распространяется на этот аксессуар?

Действует стандартная ограниченная гарантия Garmin. Для получения дополнительной информации обратитесь к руководству Важная информация о продукте и безопасности, прилагаемому к устройству.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Montana Marine Mount GARMIN

Перед установкой судового крепления ознакомьтесь с документом Правила техники безопасности и сведения об изделии, который находится в упаковке устройства Montana.

⚠️ ПРЕДОСТЕРЕЖЕНИЕ

Во время использования дрели, резки или шлифовки надевайте защитные очки, наушники и респиратор.

ПРЕДУПРЕЖДЕНИЕ

Неправильное подключение кабеля питания или аудиокабеля и неизолированных проволочных выводов может привести к повреждению судна или аккумулятора. Компания Garmin настоятельно рекомендует при установке крепления воспользоваться услугами опытного специалиста со знанием электросистем.

Во избежание повреждения оборудования металлические контакты на устройстве Montana и на креплении должны быть сухими. Если устройство установлено таким образом, что металлические контакты не защищены от попадания влаги, используйте защитную крышку.

Необходимые инструменты и крепления

• Дрель
- Крепеж для поворотного крепления: 3 болта или 3 винта (не входят в комплект)

8 (4 мм) крепежные болты с выпуклой головкой и соответствующими гайками и шайбами, 5/32 д. (5 мм) сверло

8 (4 мм) саморезы с выпуклой головкой и 1/16 д. (1,5 мм) сверло для просверливания предварительных отверстий

• 3/8 д. (9,5 мм) гаечный или торцовый ключ
- Отвертка Phillips или плоская отвертка

Выбор места для крепления

ПРЕДУПРЕЖДЕНИЕ

Не подвергайте поворотное крепление воздействию экстремальных температур и не используйте при неблагоприятных условиях. Диапазон температур для устройства Montana от -15 °C до 70 °C (от 5 °F до 158° F). Длительное воздействие температур, превышающих границы диапазона (при хранении или использовании), может привести к повреждению ЖК-дисплея.

Для надежной фиксации поворотного основания используйте крепежные болты с выпуклой головкой или саморезы. Использование винтов с потайной головкой может привести к повреждению крепежных скоб.

Выберите место расположения крепления.

• Место расположения должно обеспечивать хороший обзор экрана и удобный доступ к устройству Montana.
• Место расположения должно выдерживать вес устройства Montana и крепления.
• Место расположения должно обеспечивать свободный доступ для работы и подключения кабелей. Необходимо обеспечить как минимум 3 д. (8 см) свободного пространства с задней стороны корпуса устройства.

Установка кронштейна в сборе

ПРЕДУПРЕЖДЕНИЕ

Не затягивайте винты и болты слишком сильно, так как это может привести к повреждению поворотного основания.

1. Отсоедините поворотное основание ① от крепления.
2. Используя поворотное основание в качестве шаблона, отметьте место расположения направляющих отверстий②.
3. Просверлите крепежные отверстия.

- При использовании крепежных болтов для фиксации основания просверлите три 5/32 д. (5 мм) отверстия в отмеченных точках.

- При использовании саморезов для фиксации основания просверлите три 1/16 д. (1,5 мм) предварительных отверстия в отмеченных точках. Глубина предварительных отверстий не должна превышать половину длины винта.

1. Зафиксируйте поворотное основание с помощью 3 болтов или 3 винтов③ (не входят в комплект).
2. Установите поворотный кронштейн ④ на поворотное основание и зафиксируйте его с помощью короткой рукоятки⑤.

Установка крепления на кронштейн

1. Совместите отверстие ① на задней панели подставки с длинной рукояткой ② и задвиньте подставку на стержень. При необходимости расстояние между скобами можно регулировать с помощью рукоятки. Поверните рукоятку против часовой стрелки, чтобы увеличить расстояние между скобами, поверните рукоятку по часовой стрелке, чтобы уменьшить расстояние между скобами.

1. Отрегулируйте угол подставки и затяните длинную рукоятку до плотной фиксации подставки③.
2. Поверните поворотный кронштейн ④ влево или вправо. При повороте вы услышите щелчки скобы. Выберите оптимальный угол просмотра и затем затяните обе рукоятки.

Подключение питания к креплению

Если какой-либо провод остался неподключенным, изолируйте его и зафиксируйте на судне.

1. Подключите красный ① и черный ② провода к разъему питания судна (от 10 до 50 Вольт).

1. При необходимости подключите к судну кабель последовательной передачи данных.

2. Желтый ③ — это входной кабель последовательной передачи данных.

3. Синий ④ — это выходной кабель последовательной передачи данных.
   • Зеленый ⑤ — это серийный кабель заземления.

4. При необходимости подключите стереоразъем ⑥.

Инструкции по установке судового крепления для устройства Montana серии 600

Установка устройства Montana в крепление

ПРЕДУПРЕЖДЕНИЕ.

Перед установкой устройства в крепление во избежание повреждения оборудования убедитесь, что металлические контакты на устройстве сухие. Для предотвращения попадания влаги на подставку используйте защитную крышку.

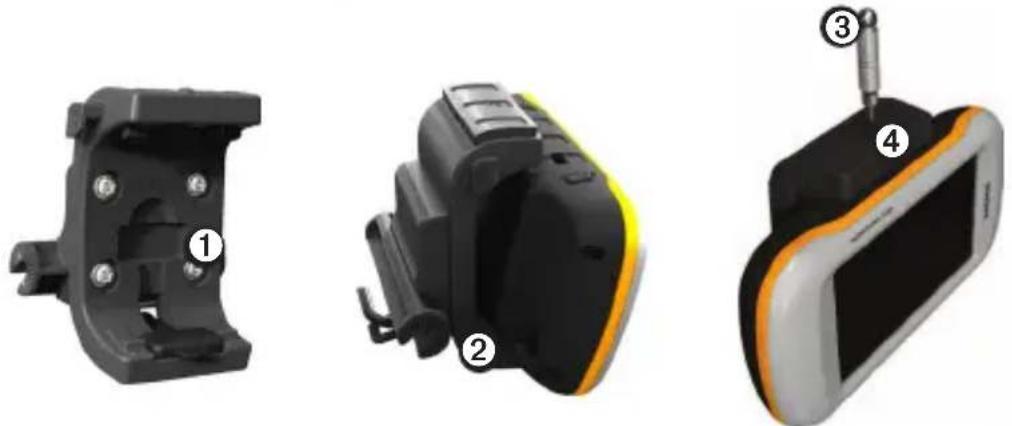

1. Поместите защитную крышку ① в отделение для хранения на креплении.

1. Вставьте нижнюю часть устройства в подставку ②.
2. Наклоните устройство назад до щелчка.
3. Для обеспечения безопасности работы устройства и защиты от использования посторонними лицами используйте инструмент для винтов с фигурным шлицем③, чтобы затянуть крепежный винт④ в верхней части крепления.

ПРИМЕЧАНИЕ. Если из-за отражающегося света или бликов невозможно увидеть изображение на экране, воспользуйтесь антибликовым покрытием.

Извлечение устройства Montana из держателя

1. Открутите крепежный винт.
2. Нажмите кнопку ① на боковой панели крепления, чтобы извлечь устройство.
3. Снимите устройство.
4. Поместите защитную крышку ② на металлические контакты подставки.

Ограниченная гарантия

На этот аксессуар распространяется стандартная ограниченная гарантия Garmin. Дополнительные сведения см. в документе Правила техники безопасности и сведения об изделии, который находится в упаковке устройства.
