BEDIENUNGSANLEITUNG GA 38 GARMIN

Lesen Sie alle Produktwannungen und sonstigen wichtigen Informationen der Anleitung Wichtige Sicherheits- und Produktinformationen, die dem GPS-Gerät beiliegt.

ACHTUNG

Tragen Sie beim Bohren, Schneiden und Schleifen immer Schutzbrille, Gehorschutz und eine Staubschutzmaske.

HINWEIS

Prufen Sie beim Bohren oder Schneiden stets die andere Seite der zu bearbeitenden Fläche.

These Antennae can montiert werden, damit ein kompatibler Kartenplotter von Garmin ein stärkeres GPS-Signal empfangt. Die Antennae wird über einen BNC-Stecker mit dem Anschluss ANTENNA oder EXT GPS eines kompatiblen Kartenplotters von Garmin verbunden.

Hinweise zur Montage der Antenne

Sie konnen die Antenne aufgesetzt, unter einer Glasfaseroberfläche oder an einer Standardstange mit einem Außendurchmesser von 1 Zoll und einem Gewinde mit 14 Windungen pro Zoll (nicht enthalten) montieren. Sie konnen das Kabel inneren oder außen verlegen. Damit eine optimale Leistung gewährleistet ist, berücksichtigten Sie bei der Auswähl eines Montageorts folgende Richtlinien:

• Damit es nicht zu Interferenzen mit Magnetkompassen kommt, muss bei der Montage der Antenne der in den technischen Daten zum Produkt aufgeführte Sicherheitsabstand zum Kompass eingehalten werden
• Sorgen Sie für einen bestmöglichen Empfang, indem Sie die Antenne so anbringen, dass in alle Richtungen frei Sicht zum Himmel besteht ①.

Die Antenna sollte nicht von den Aufbauten des Schiffs ②, einer Radomantenne oder dem Mast verdeckt sein.
Die Antenne sollte nicht in der Naze des Motors oder anderer elektromagnetischer Störquellen (EMI) montiert werden ③.
- Wenn das Schiff über Radar verfügt, sollte die Antenne über dem Pfad des Radarstrahs montiert werden 4. Bei Bedarf ist eine Montage der Antenne unter dem Pfad des Radarstrahs möglich 5.

Die Antenne sollte nicht direkt im Pfad des Radarstrahts montiert werden ⑥.

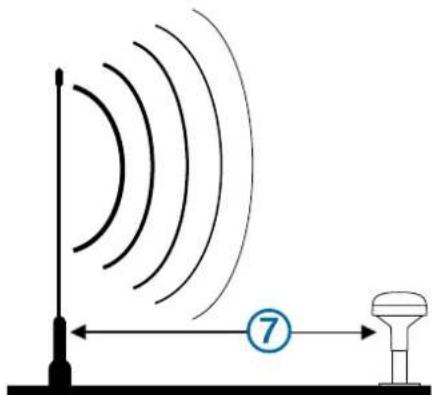

Die Antennesollte in einem Abstand von mindestens 1 m (3 FuB) zum Radarstrahl (möglichst oberhalb davon) oder zur VHF-Funkantenne montiert werden ⑦.

• Auf einem Segelboot sollte die Antenne nicht zu hoch am Mast montiert werden, um die Geschwindigkeitsmesswerte nicht durch übermöiges Krängen zu verfüllschen.
• Bei der Montage in der Höhe der Wasseroberfläche liefert die Antenne stabilere Werte.

Testen des Montageorts

1 Positionieren Sie die Antenne vorläufig an ihrem vorgesehenen Ort, und prufen Sie, ob sie ordnungsgemäß Funktioniert.
2 Wenn es zu Störungen durch andere Geräte kommt, bringen Sie die Antenne an eine andere Stelle, und testen Sie sie erneut.
3 Wiederholen Sie die Schritte 1 und 2, bis Sie eine volle oder akzeptable Signalstarke erhalten.
4 Bringen Sie die Antenne fest an.

Aufgesetzte Montage der Antenne

HINWEIS

Wenn Sie die Halterung in Glasfasermaterial einlassen und festschrauben, wird die Verwendung eines Senkkopfbohrers empfohlen, um die Ansenkung nur durch die oberste Gelcoat-Schicht zu bohren. Dadurch wird Rissen in der obersten Gelschicht beim Anziehen der Schrauben vorgebeugt.

Schrauben aus Edelstahl können sich rechtlich festklemmen, wenn sie in Glasfasermaterial zu stark angezogen werden. Garmin empfeht, vor der Installation Fettpaste auf die Schrauben aufzutragen.

Bevor Sie die Antenne fest anbringen, müssen Sie testen, ob sie am Montageort ordnungsgemäß Funktioniert (Testen des Montageorts, Seite 11).

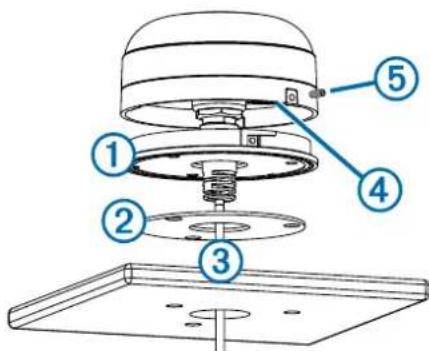

1 Verwenden Sie die Halterung für die aufgesetzte Montage ① als Montageschablone. Kennzeichnen Sie die Positionen für die drei Vorbohrungen sowie für die Kabelöffnung in der Mitte der Halterung.

2 Legen Sie die Halterung für die aufgesetzte Montage beiseite.

Bohren Sie nicht durch die Halterung.

3 Bringen Sie die drei 3,2-mm-Vorbohrungen (^1 / _8 Zoll) an.
4 Sagen Sie mit einer 25-mm-Lochsage (1 Zoll) die Kabelöffnung in der Mitte aus.
5 Setzen Sie die Dichtungstunterlage ② auf die Unterseite der Halterung für die aufgesetzte Montage. Achten Sie darauf auf die richtige Ausrichtung der Schraubenlocher.
6 Verwenden Sie die mitgelieferten M4-Schrauben, um die Halterung für die aufgesetzte Montage auf der Montagefläche zu befestigen.
7 Führn Sie das Kabel ③ durch die 25 mm (1 Zoll) große Öffnung, und verbinden Sie es mit der Antenne.
8 Vergewissem Sie sich, dass die große Dichtung 4 unter an der Antenne befestigt ist, setzen Sie die Antenne auf die Halterung fur die aufgesetzte Montage, und drehen Sie sie im Uhrzeigersinn, bis sie sichere sitzt.
9 Befestigen Sie die Antenna mit der mitgelieferten M3-Feststellschraube 5 an der Halterung.
10 Verlegen Sie das Kabel mit ausreichendem Abstand zu elektronischen Störquellen.

Stangenmontage der Antenne mit außen geführtem Kabel

Bevor Sie die Antenne fest anbringen, müssen Sie testen, ob sie am Montageort ordnungsgemäß Funktioniert (Testen des Montageorts, Seite 11).

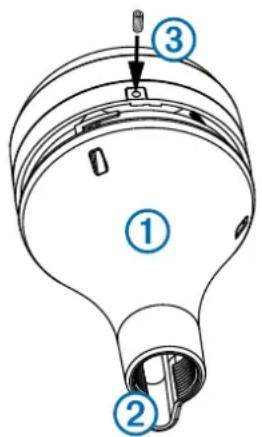

1 Verlegen Sie das Kabel durch den Stangenmontageadapter ①, und legen Sie es in die senkrechte Nut ② entlang des Stangenmontageadapters.

2 Schrauben Sie den Stangemontageadapter auf eine Standardbootshalterung mit einem Außendurchmesser von 1 Zoll und einem Gewinde mit 14 Windungen pro Zoll (nicht im Lieferumfang enthalten).
Ziehen Sie den Adapter nicht zu fest an der Stange an.
3 Verbinden Sie das Kabel mit der Antenne.
4 Setzen Sie die Antenna auf den Stangenmontageadapter, und drehen Sie sie im Uhrzeigersinn, bis sie sicher sitzt.
5 Befestigen Sie die Antenna mit der mitgelieferten M3-Feststellschraube am Adapter ③.
6 Nachdem die Antenne an der Stangenhalterung befestigt wurde, fullen Sie den Spalt in der senkrechten Kabelnut mit einem seewassertauglichen Dichtungsmittel (optional).
7 Bringen Sie die Stange am Boot an, falls sie noch nicht befestigt wurde.
8 Verlegen Sie das Kabel mit ausreichendem Abstand zu elektronischen Störquellen.

Stangenmontage der Antenne mitinnen geführtem Kabel

Bevor Sie die Antenne fest anbringen, müssen Sie testen, ob sie am Montageort ordnungsgemäß Funktioniert (Testen des Montageorts, Seite 11).

1 Positionieren Sie eine Standardstange mit einem Außendurchmesser von 1 Zoll und einem Gewinde mit 14 Windungen pro Zoll (nicht im Lieferumfang enthalten) an der gewünschten Stelle, und markieren Sie die ungebährte Mitte der Stange.
2 Bringen Sie mit einem 19-mm-Bohrer (^3 / _4 Zoll) eine Bohrung für das Kabel an.
3 Befestigen Sie die Stange am Boot.
4 Drehen Sie den Stangemontageadapter auf die Stange. Ziehen Sie den Adapter nicht zu fest an.
5 Verlegen Sie das Kabel durch die Stange, und verbinden Sie es mit der Antenne.
6 Setzen Sie die Antenna auf den Stangenmontageadapter, und drehen Sie sie im Uhrzeigersinn, bis sie sicher sitzt.

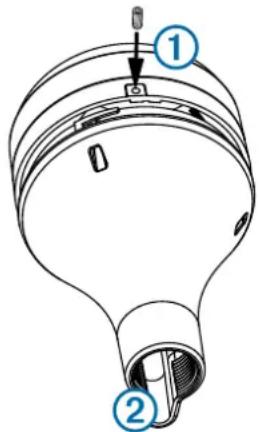

7 Befestigen Sie die Antenna mit der mitgelieferten M3-Feststellschraube am Adapter ①.

8 Nachdem die Antenne an der Stangenhalterung montiert ist, fullen Sie die senkrechte Kabelnut ② mit einem seewassertauglichen Dichtungsmittel (optional).
9 Verlegen Sie das Kabel mit ausreichendem Abstand zu elektronischen Störquellen.

Montage der Antenne unter Deck

HINWEIS

Vergewissem Sie sich vor der Anbringung der Halterung für die Montage unter Deck, dass die mitgelieferten Schrauben nicht die Oberfläche durchstoßen. Wenn die mitgelieferten Schrauben zu lang sind, müssen Sie für die Oberfläche geeignete Schrauben erwerben, um die Installation abzuschlieben.

Bevor Sie die Antenne fest anbringen, müssen Sie testen, ob sie am Montageort ordnungsgemäß Funktioniert (Testen des Montageorts, Seite 11).

Da die Antenne Signale nicht durch Metall empfangen kann, darf sie nur unter einer Glasfaseroberfläche montiert werden.

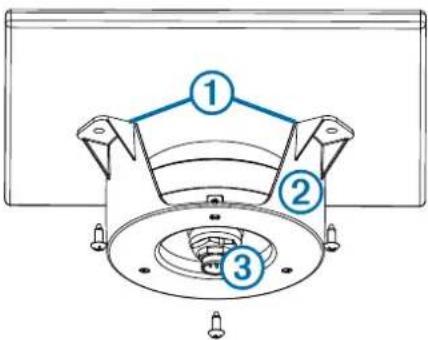

1 Befestigen Sie die klebenden Unterlagen ① an der Halterung für die Montage unter Deck ②.

2 Setzen Sie die Antenne in die Halterung fur die Montage unter Deck ein.
3 Bringen Sie die Halterung an der Montagefläche an.
4 Befestigen Sie die Halterung für die Montage unter Deck mit Schrauben an der Montagefläche.
5 Verbinden Sie das Kabel mit der Antenne ③.
6 Verlegen Sie das Kabel mit ausreichendem Abstand zu elektronischen Störquellen.

Technische Daten

Werte Angabe
Abmessungen (Durchmesser x Höhe)	319/32 × 15/16 Zoll (91,6 × 49,5 mm)
Gewicht 201 g (7,1 Unzen)
Temperaturbereich -30 °C bis 80 °C (-22 °F bis 176 °F)
Gehäusematerial Vollständig abgededichtetes, schlag-festes Kunststoff-Verbundmaterial
Wasserdichtigkeit IEC 60529 IPX7
Sicherheitsabstand zum Kompass	114 mm (4,5 Zoll)
