| Tipo di prodotto | Antenna GPS esterna per plotter marino |
| Marca | Garmin |
| Modello | GA 38 |
| Dimensioni (diametro × altezza) | 91,6 × 49,5 mm |
| Peso | 201 g |
| Materiale della custodia | Lega plastica resistente agli urti, ermeticamente chiusa |
| Resistenza all'acqua | IPX7 (immergibile fino a 1 m per 30 min) |
| Intervallo di temperature | -30 °C a 80 °C |
| Distanza di sicurezza dalla bussola | 114 mm |
| Connettore | BNC (per porta ANTENNA o EXT GPS) |
| Metodi di montaggio | Su ponte piatto, su snodo (cavo interno o esterno), sotto il ponte (solo fibra di vetro) |
| Compatibilità plotter | Plotter Garmin dotati di porta ANTENNA o EXT GPS con connettore BNC |
| Funzioni principali | Ricezione GPS per migliorare la precisione e l'affidabilità del posizionamento |
| Istruzioni di installazione | Vedere manuale dettagliato: foratura, fissaggio, test del segnale prima del montaggio definitivo |
| Precauzioni di sicurezza | Indossare occhiali, cuffie e maschera antipolvere durante foratura/taglio; evitare interferenze elettromagnetiche (motore, radar, VHF) |
| Manutenzione | Pulizia esterna con panno morbido e acqua saponata; controllare le guarnizioni periodiche |
| Ricambi | Supporto di montaggio per ponte piatto, adattatore per snodo, guarnizione di tenuta, viti M4 e M3 |
| Garanzia | Garanzia Garmin standard (consultare condizioni del produttore) |
Domande frequenti - GA 38 GARMIN
Domande degli utenti su GA 38 GARMIN
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Antenna TV in formato PDF gratuitamente! Trova il tuo manuale GA 38 - GARMIN e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GA 38 del marchio GARMIN.
MANUALE UTENTE GA 38 GARMIN
Istruzioni di installazione dell'antenna GPS esterna
AVVERTENZA
Per avvisi sul prodotto e altre informazioni importanti, consultare la guida Informazioni importanti sulla sicurezza e sul prodotto inclusa nella confezione del dispositivo GPS.
ATTENZIONE
Durante le operazioni di foratura, taglio o carteggiatura, indossare occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito.
AVVISO
Prima di effettuare fori o tagli, verificare l'eventuale presenza di oggetti nel lato opposto della superficie da tagliare.
È possibile installare questa antenna per fornire un segnale GPS più potente a un chartplotter Garmin compatibile. L'antenna utilizza un connettore BNC per collegarsi alla porta ANTENNA o EXT GPS su un chartplotter Garmin compatibile.
Considerazioni sull'installazione dell'antenna
È possibile installare l'antenna su una superficie piana, sottocoperta oppure su un'asta da 1 pollice (14 filetti per pollice, non in dotazione). È possibile far passare il cavo all'esterno o attraverso l'asta. Per avere prestazioni ottimali, tenere in considerazione le presenti istruzioni quando si sceglie la posizione in cui montare l'antenna.
- Per evitare interferenze, installare l'antenna lontano da una bussola magnetica.
- Per garantire una ricezione ottimale, l'antenna deve essere montata in una posizione tale che abbia una chiara visione del cielo ①.

- L'antenna non deve essere montata in posizioni in cui potrebbe essere coperta da altre parti dell'imbarcazione ②, dall'antenna radar o dall'albero. L'antenna non deve essere montata in prossimità del motore o di altre sorgenti di interferenze elettromagnetiche (EMI) ③.
- In presenza di un radar, montare l'antenna sopra il fascio di trasmissione del radar ④. Se necessario, l'antenna può essere montata sotto il fascio di trasmissione del radar ⑤.

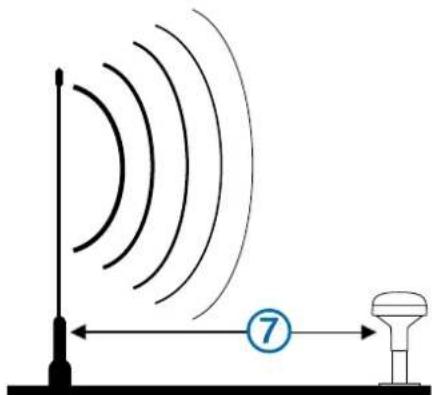

L'antenna non deve essere montata nel fascio di trasmissione del radar ⑥. Montare l'antenna a una distanza di almeno 3 piedi (1 m) dal fascio di trasmissione del radar (preferibilmente sopra) o dall'antenna di una radio VHF ⑦.

- Sulle imbarcazioni a vela, per impedire che la lettura della velocità risulti imprecisa a causa dell'eccessiva inclinazione, l'antenna non deve essere montata nella parte alta dell'albero. L'antenna fornisce letture più stabili se posizionata in prossimità del livello dell'acqua.
Verifica della posizione di montaggio
1. Fissare temporaneamente l'antenna nella posizione prescelta e verificarne il corretto funzionamento. 2. Se si verificano interferenze con altri dispositivi elettronici, spostare l'antenna in un'altra posizione e verificarne nuovamente il funzionamento. 3. Ripetere i passi 1-2 finché la potenza del segnale non è piena o accettabile. 4. Fissare l'antenna in modo permanente.
Montaggio dell'antenna a filo
AVVISO
Se si sta installando la staffa su fibra di vetro con delle viti, si consiglia di utilizzare una punta fresatrice per praticare una svasatura attraverso lo strato di resina. In questo modo è possibile evitare crepe prodotte dal serraggio delle viti nello strato di resina.
Le viti in acciaio inossidabile possono bloccarsi se vengono avvitate e serrate più del necessario all'interno della fibra di vetro. Garmin raccomanda di applicare alle viti un lubrificante antigrippaggio prima dell'installazione.
Prima di montare l'antenna in modo definitivo, è necessario verificare la posizione di montaggio per il corretto funzionamento (Verifica della posizione di montaggio, pagina 8).

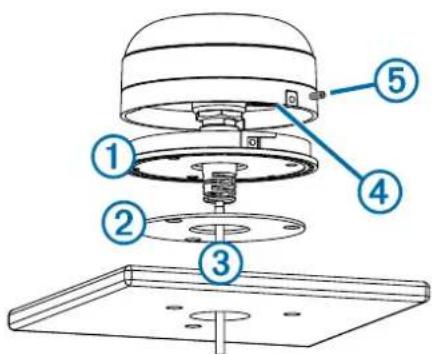

1. Utilizzare la staffa per il montaggio a filo (①) come dima, segnare le posizioni dei tre fori di riferimento e il foro al centro della staffa per il passaggio del cavo.

2. Mettere da parte la staffa di montaggio. Non forare la staffa. 3. Praticare i tre fori di riferimento da 3,2 mm (1/8 poll.).
4. Utilizzare una punta a tazza da 25 mm (1 poll.) per praticare il foro centrale per il passaggio del cavo. 5. Posizionare la guarnizione di tenuta (②) sulla staffa d'installazione, allineando i fori delle viti. 6. Utilizzare le viti M4 in dotazione per fissare la staffa alla superficie di montaggio. 7. Passare il cavo (③) attraverso il foro da 25 mm (1 poll.) e collegarlo all'antenna. 8. Assicurarsi che la guarnizione (④) sia correttamente applicata sulla base dell'antenna, posizionare l'antenna sulla staffa per l'installazione e ruotarla in senso orario per bloccarla. 9. Fissare l'antenna alla staffa di montaggio con la serie di viti M3 (⑥) in dotazione. 10. Passare il cavo lontano da fonti di interferenza elettronica.
Installazione dell'antenna facendo passare il cavo esternamente
Prima di montare l'antenna in modo definitivo, è necessario verificare la posizione di montaggio per il corretto funzionamento (Verifica della posizione di montaggio, pagina 8).

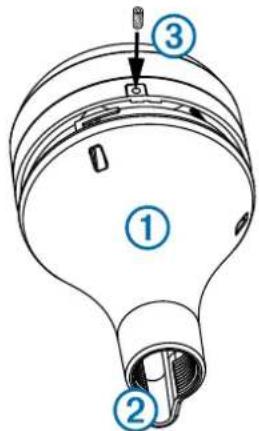

1. Passare il cavo attraverso l'adattatore per montaggio su asta (①) e posizionare il cavo nella fessura verticale (②) sulla base dell'adattatore per montaggio su asta.

2 Avvitare l'adattatore su un'asta filettata a tubo OD standard da 1 poll. (14 filetti per pollice, non in dotazione). Non serrare l'adattatore sull'asta più del necessario. 3 Collegare il cavo all'antenna. 4 Posizionare l'antenna sull'adattatore per montaggio su asta e ruotarla in senso orario per fissarla. 5 Fissare l'antenna all'adattatore con la serie di viti M3 ③ in dotazione. 6 Dopo aver installato l'antenna sulla staffa per asta, adoperare un sigillante marino per riempire gli spazi vuoti dell'uscita del cavo (opzionale). 7 Fissare l'asta all'imbarcazione. 8 Passare il cavo lontano da fonti di interferenza elettronica.
Installazione dell'antenna facendo passare il cavo attraverso l'asta
Prima di montare l'antenna in modo definitivo, è necessario verificare la posizione di montaggio per il corretto funzionamento (Verifica della posizione di montaggio, pagina 8).
1 Posizionare un'asta a tubo standard OD da 1 poll. (14 filetti per pollice, non in dotazione) nel punto scelto e contrassegnare il centro approssimativo dell'asta. 2 Praticare un foro utilizzando una punta da trapano da 19 mm (3/4 poll.) attraverso cui far passare il cavo. 3 Fissare l'asta all'imbarcazione.

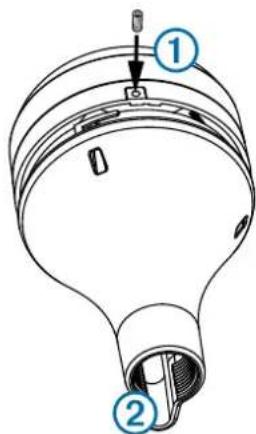

4 Inserire l'adattatore per montaggio su asta. Non serrare l'adattatore più del necessario. 5 Far passare il cavo attraverso l'asta e collegarlo all'antenna. 6 Posizionare l'antenna sull'adattatore per montaggio su asta e ruotarla in senso orario per fissarla. 7 Fissare l'antenna all'adattatore con la serie di viti M3 ① in dotazione.

8 Dopo aver installato l'antenna all'asta, adoperare un sigillante marino per riempire l'intercapedine in prossimità dell'uscita del cavo (opzionale). 9 Passare il cavo lontano da fonti di interferenza elettronica.
Installazione dell'antenna sottocoperta
AVVISO
Prima di fissare la staffa per l'installazione interna alla superficie, verificare che la lunghezza delle viti in dotazione sia corretta di modo da non rovinare la superficie nel lato opposto. Se le viti fornite sono troppo lunghe, è necessario acquistare viti appropriate allo spessore della superficie per completare l'installazione.
Prima di montare l'antenna in modo definitivo, è necessario verificare la posizione di montaggio per il corretto funzionamento (Verifica della posizione di montaggio, pagina 8).
Poiché l'antenna non è in grado di acquisire i segnali attraverso parti metalliche, deve essere installata soltanto su vetroresina.

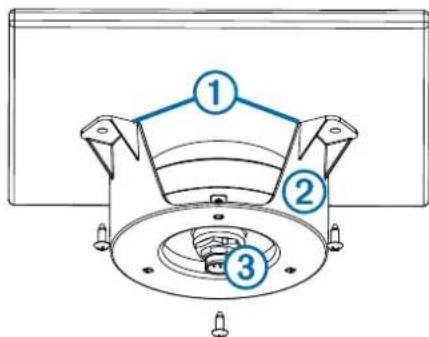

1 Posizionare le piastre adesive ① sulla staffa di montaggio sottocoperta ②.

2 Posizionare l'antenna sulla staffa per l'installazione da interno. 3 Far aderire la staffa di montaggio sottocoperta alla superficie di montaggio. 4 Fissare la staffa alla superficie di montaggio con le viti fornite. 5 Collegare il cavo all'antenna ③.
6 Passare il cavo lontano da fonti di interferenza elettronica.
Caratteristiche tecniche
| Valore Specifiche | |
| Dimensioni (diametro x altezza) | 319/32 × 115/16 poll. (91,6 × 49,5 mm) |
| Peso 7,1 once (201 g) | |
| Temperatura Da -22° a 176°F | (da -30° a 80 °C) |
| Rivestimento Completamente | stagno, lega in alluminio a elevata resistenza |
| Classificazione di impermea-bilità | IEC 60529 IPX7 |
| Distanza di sicurezza alla bussola | 114 mm (4,5 poll.) |
