Produkttyp	Extern GPS-antenn för marint plotter
Märke	Garmin
Modell	GA 38
Mått (diameter × höjd)	91,6 × 49,5 mm
Vikt	201 g
Höljesmaterial	Stöttålig plastlegering, hermetiskt tillsluten
Vattentålighet	IPX7 (nedsänkbar till 1 m i 30 min)
Temperaturområde	-30 °C till 80 °C
Säkerhetsavstånd till kompass	114 mm
Kontakt	BNC (för port ANTENNA eller EXT GPS)
Monteringsmetoder	På däck, på kulled (invändig eller utvändig kabel), under däck (endast glasfiber)
Kompatibilitet plotter	Garmin-plotter med ANTENNA- eller EXT GPS-port med BNC-kontakt
Huvudfunktioner	GPS-mottagning för att förbättra noggrannhet och tillförlitlighet vid positionering
Installationsanvisningar	Se detaljerad anvisning: borrning, montering, signaltest före slutgiltig montering
Säkerhetsföreskrifter	Använd skyddsglasögon, hörselskydd och dammskyddsmask vid borrning/skärning; undvik elektromagnetiska störningar (motor, radar, VHF)
Underhåll	Rengör utsidan med mjuk trasa och tvålvatten; kontrollera tätningspackningar regelbundet
Reservdelar	Monteringsfäste för däck, adapter för kulled, tätningsplatta, M4- och M3-skruvar
Garanti	Standard Garmin-garanti (se tillverkarens villkor)

Vanliga frågor - GA 38 GARMIN

Vilka Garmin-plotter är GA 38-antennen kompatibel med?

GA 38-antennen är kompatibel med Garmin-plotter som har en ANTENNA- eller EXT GPS-port med en BNC-kontakt.

Hur testar man signalen före slutgiltig installation?

Montera antennen tillfälligt på vald plats och kontrollera signalstyrkan på din plotter. Flytta den vid behov för att få optimal eller acceptabel signal.

Vilket säkerhetsavstånd ska hållas till en magnetisk kompass?

Säkerhetsavståndet till kompassen är 114 mm (4,5 tum) för att undvika störningar.

Kan jag montera antennen under däck?

Ja, men endast om däcket är i glasfiber. Antennen kan inte ta emot GPS-signaler genom metall. Använd medföljande självhäftande fästen och fäst med lämpliga skruvar.

Vilka verktyg behövs för montering på däck?

Du behöver en borrmaskin, en borr på 3,2 mm (1/8 tum) för starthål, en hålsåg på 25 mm (1 tum) för kabelgenomföring, och ett glidmedel för skruvarna.

Hur undviker man störningar från radar eller VHF?

Montera antennen minst 1 meter (3 fot) från radarstrålens bana eller VHF-antennen. Helst ovanför radarstrålen.

Är antennen vattentät?

Ja, den är klassad IPX7, vilket innebär att den kan sänkas ned till 1 meters djup i 30 minuter.

Vad gör man om M4-skruven är för lång för montering under däck?

Om medföljande skruvar går igenom monteringsfästet måste du köpa kortare skruvar som passar tjockleken på ditt fäste.

Kan jag använda tätningsmassa för att täta kabelgenomföringen?

Ja, efter installation kan du fylla den vertikala springan med tätningsmassa för extra skydd.

Hur rengör jag GA 38-antennen?

Rengör utsidan med en mjuk trasa och tvålvatten. Undvik starka lösningsmedel. Kontrollera tätningspackningarnas skick regelbundet.

BRUKSANVISNING GA 38 GARMIN

I guiden Viktg sakerhets- och produitinformation som medfoljer i produktforpackningen till GPS-enheten finns viktig information om saker hantering av produits och annat.

OBSERVERA

Använd alltid skyddsglasögon, horselskydd och andningskydd\ när du borrar, skär eller slipar.

OBS!

Kontrollera alltid vad som finns bakom ytan som du sca borra ell er skara i.

Den har antennen kan monteras fort skapa en starkare GPSsignal till en kompatibel Garmin plotter. Det gär att ansluta den har antennen via en BNC-kontakt till porten som ar märkt med ANTENNA aller EXT GPS pa en kompatibel Garmin plotter.

Viktigt vid antennmontering

Du kan montera antennen pa en plan yta, installerera den under glasfiber aller ansluta den till en rorgangad mast (tilval) med en ytterdiameter pa 1 tum (25mm) och 14 gangor per tum. Du kan leda kabeln pa utsidan av masten ell genom masten. For optimal prestanda bor du ta hansyn till foljande riktlinjer nar du valjer monteringsplats for antennen.

• För att forhindra störningar frän en magnetisk kompass ska antennen inte installeras narmare kompassen an det sakerhetsavstand till kompass som anges iproduktspecifikationerna.
• För bösta mottagning bör antennen monteras pa en plats där sikten mot himlen ar obehindrad i alla rikkningar ①.

• Antennen bör inte monteras där den skuggas av båtens yttre struktur ②, en radomantenn eller masten.
• Antennen bör inte monteras i narheten av motorn aller andra källor till elektromagnetisk strälning (EMI) ③.
• Om baten har en radaranlaggning bor antennen monteras ovanfor radarstralens vag ④ Om det ar nodvandigt kan antennen även monteras under radarstralens vag ⑤

• Antennen bör dock inte placeras direkt i radarstränels vag ⑥.

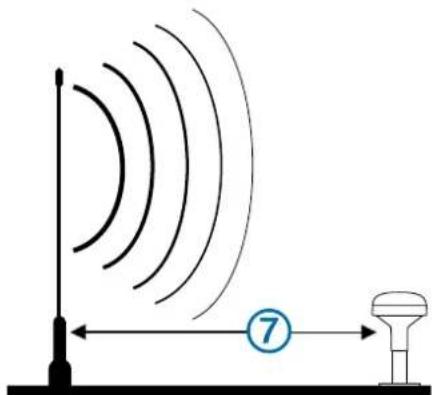

• Montera antennen minst 3 fot (1 m) frän (och helst ovenfor) radarstrålens eller en VHF-radioantenns vig ⑦.

For att pa en segelbát undvika felaktiga hastighetsavläsninger orsakade av kraftiga krängninger bör du inte montera antennen högt upp pa masten.
- Antennen ger mest stabila avlåsningar när den sitter nara vattennivān.

Testa monteringsplatsen

1 Satt fast antennen tillfälligt på önskad monteringsplats och testa att den fungerar som den skä.
2 Om du upplever störmingar med annan elektronik flyttar du antennen till en annan plats och testar den igen.
3 Upprepa steg 1-2 tills du fãr full ell erer godtagbar signalstyrka.
4 Montera antennen permanent.

Ytmontera enhances

OBS!

Om du monterar fästet pa glasfiber rekommenderar vi att du anvander en forsänningsborrspets och borrar en avstandsforsänkning genom bara det oversta geltäckskikitet. Pa sa satt undviker du sprickor i geltäckskikitet nar skruvarna dras at.

Rostfria skruvar kan kärva nár de skruvas i glasfiber och dras Åt for hert. Garmin rekommenderar att du applicerer ett antikärvningsmedel på skruvarna innan du fester dem.

Innan du monterar antennen permanent maste du testa att monteringsplatsen fungerar som den ske (Testa monteringsplatsen, sidan 31).

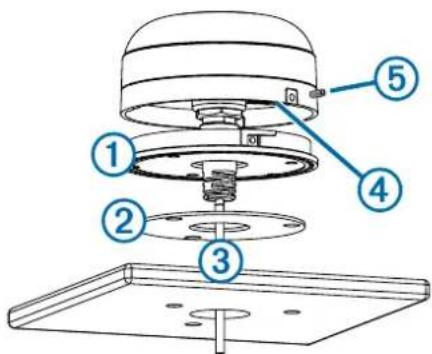

1 Använd ytmoneringsfäsitet ① som monteringsmall, mark upp de tre rikthälen och leta upp kabelhålets mitt pa fäsitet.

2 Stall undan ytmoneringsfastet. Borra inte genom fcastet.
3 Borra de tre rikthalen pa 3,2 mm (1 / 8 tum).
4 Anvand en halsag pa 25 mm (1 tum) for att klippa kabelhalet i mitten.
5 Placera tätningsplattan ② langst ned på ytmoneringsfästet och passa in skruvhålen.

6 Med hjälp av de medfoljande M4-skruvarna ansluter du ytmonteringsfastet pa monteringsytan.
7 Led kabeln ③ genom halet pa 25 mm (1 tum) och anslut den till antennen.
8 Kontrollera att den stora packningen ④ sitter pa plats langst ned pa antennen. Placera antennen pa ytmoneringsfastet och vrid den medurs tills den lases fast.
9 Fäst antennen på monteringsfåstet med den medfoljande M3-inställda skruven ⑤.
10 Led kabeln bort fran kallor till elektroniska störningar.

Montera antennen med kabeln dragen pa utsidan av masten

Innan du monterar antennen permanent maste du testa att monteringsplatsen fungerar som den ske (Testa monteringsplatsen, sidan 31).

1 Led kabeln genom mastfastesadaptern ① placera kabeln i det lodrata sparet ② tillsammans med basen pa mastfastesadaptern.

2 Skruva fast den mastmonterade adaptern pa en rorgangad mast med en ytterdiameter pa 1 tum och 14 gangor per tum (ingar inte). Dra inte at adaptern for hart pa masten.
3 Anslut kabeln till antennen.
4 Placera antennen pa mastfastesadaptern och vrid den medurs tills den lases fast.
5 Fäst antennen pa adaptern med den medfoljande M3inställda skruven ③.
6 När antennen har monterats på mastfästet fyller du i det Återstaende mellanrummet i det lodrata kabelspåret med ett marint tätningsmedel (tillval).
7 Fäst masten pa baten om det inte redan ar gjort.
8 Led kabeln bort fran kallor till elektroniska störningar.

Montera antennen med kabeln dragen genom masten Innan du monterar antennen permanent maste du testa att monteringsplatsen fungerar som den ska (Testa monteringsplatsen, sidan 31).

1 Placera en rorgangad mast med en ytterdiameter pa 1 tum och 14 gangor per tum (ingar inte) pa vald plats och mark ut mastens ungefärliga mitt.
2 Borra ett hal med en 19 mm (^3 / _4 tum) borrspets for kabelns genomforing.
3 Satt fast masten pa baten.
4 Tra mastfastesadaptern pa masten. Dra inte at adaptern for hart.
5 Led kabeln genom masten och anslut den till antennen.

6 Placera antennen pa mastfastesadaptern och vrid den medurs tills den lases fast.

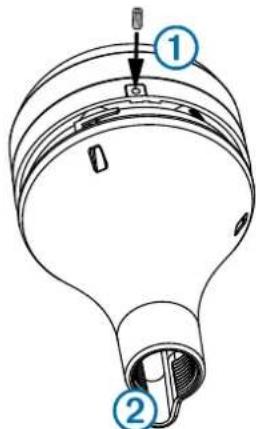

7 Fäst antennen på adaptern med den medfoljande M3instälda skruven ①.

8 När antennen har monterats pa mastfastet fyller du det lodrata kabelsparet ② med ett marint tätningsmedel (tilval).
9 Led kabeln bort fran kallor till elektroniska störningar.

Montera antennen under dack

OBS!

Innan du fester monteringsfustet under dack maste du kontrollera att de medfoljande skruvarna inte gar igenom ytan. Om de medfoljande skruvarna ar for langa maste du kopa skruvar som passar for att slutfora monteringen.

Innan du monterar antennen permanent maste du testa att monteringsplatsen fungerar som den ske (Testa monteringsplatsen, sidan 31).

Eftersom antennen inte kan hamta signaler genom metall farn den bara monteras under en glasfiberyta.

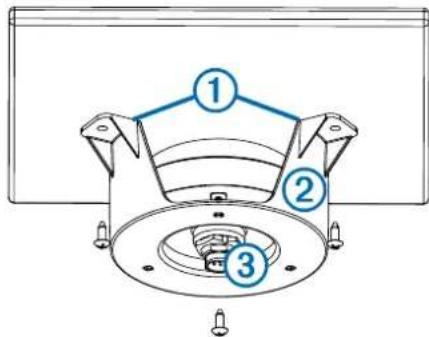

1 Placera de sjalvhaftande plattorna ① pa monteringsfastet underdack ②.

2 Placera antennen i monteringsfastet under dack.
3 Fäst monteringsfästet under dack pa monteringsytan.
4 Fäst monteringsfästet under däck på monteringsytan med skruvar.
5 Anslut kabeln till antennen ③.
6 Led kabeln bort fran kallor till elektroniska störmingar.

Specificationer

Mätt Specification
Mätt (diameter x höjd) 91,6 x 49,5 mm (3 19/32 x 15/16 tum)
Vikt 201 g (7,1 oz)
Temperaturområde -30 till +80 °C (-22 till +176 °F)
Mättspecifikation
Material i höljet Helt tätad, stöttäg plastlegering
Vattenklassning IEC 60529 IPX7
Säkerhetsavstand till kompass 1	14 mm (4,5 tum)
