VL 5530 S - Ventilador AEG - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho VL 5530 S AEG em formato PDF.
| Marca | AEG |
| Modelo | VL 5530 S |
| Tipo de produto | Ventilador de pé |
| Alimentação | 220-240 V, 50 Hz |
| Consumo elétrico | 50 W |
| Classe de proteção | I |
| Peso líquido | 2,75 kg |
| Velocidades | 3 velocidades ajustáveis |
| Temporizador | Programador de 0 a 7,5 horas (a cada 30 min) |
| Oscilação | Oscilação automática de 60° |
| Modos especiais | Sono (SLEEP) e Natureza (NATURE) |
| Controle remoto | Sim, alcance até 6 metros, pilhas AAA (não fornecidas) |
| Ajuste de altura | Sim, por porca |
| Inclinação | Ajustável manualmente (15°) |
| Área máxima recomendada | 40 m² |
| Grade de proteção | Sim, com ganchos de fixação |
| Montagem | Necessária antes do primeiro uso |
| Limpeza | Pano seco, não imergir |
| Segurança | Não inserir objetos na grade, não usar sem grade |
| Peças sobressalentes | Usar apenas acessórios originais |
| Capacidade de reparo | Recorrer a um técnico qualificado |
Perguntas frequentes - VL 5530 S AEG
Perguntas dos utilizadores sobre VL 5530 S AEG
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ventilador em formato PDF gratuitamente! Encontre o seu manual VL 5530 S - AEG e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. VL 5530 S da marca AEG.
MANUAL DE UTILIZADOR VL 5530 S AEG
Datos técnicos......Página 16
Português
Índice
Elementos do aparelho ......Página 3
Manual de instruções ......Página 17
Características técnicas ......Página 19
Italiano
Indice
Elementos do aparelho • Elenco dei pezzi

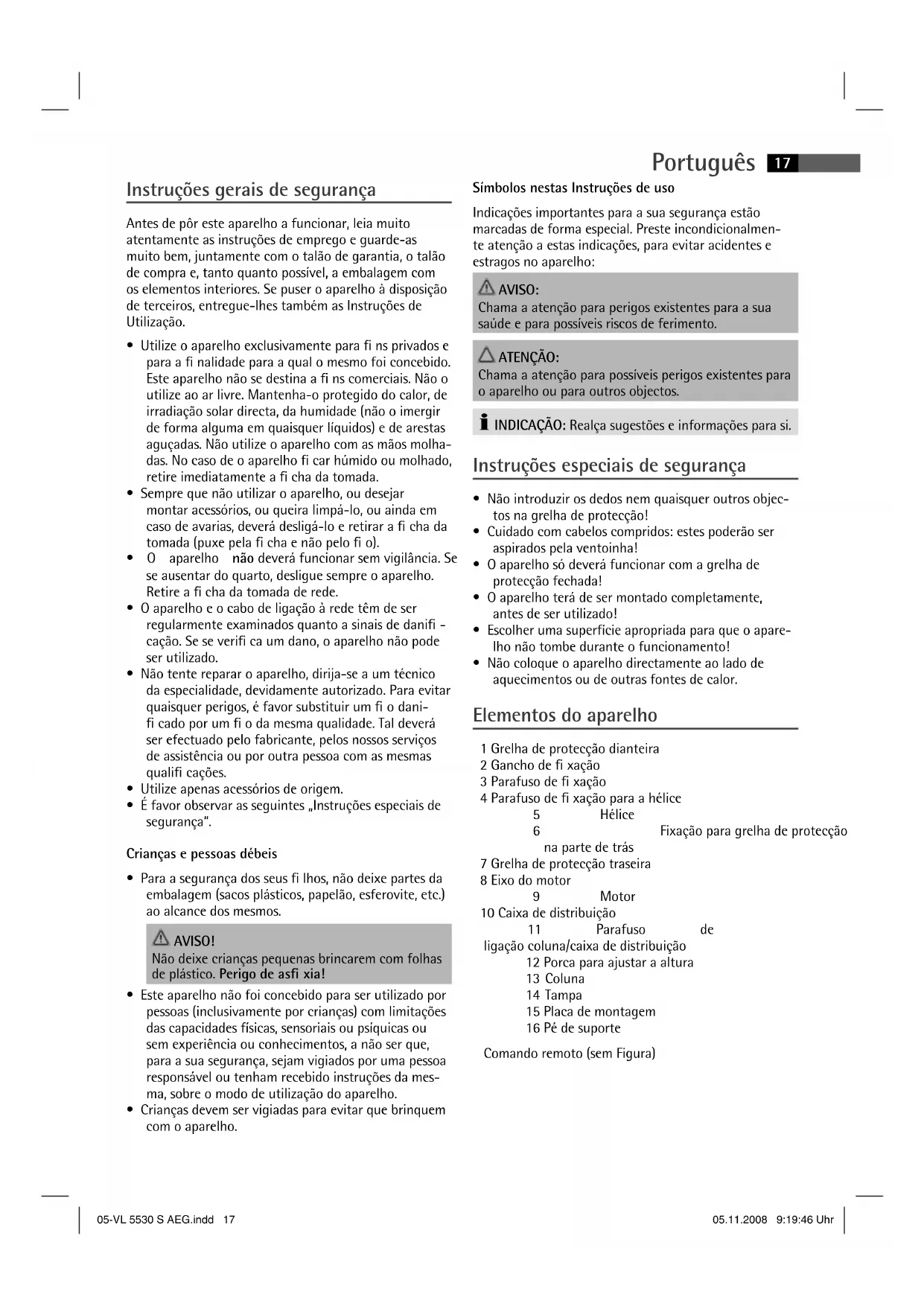

Instruções gerais de segurança
Antes de pôr este aparelho a funcionar, leia muito atentamente as instruções de emprego e guarde-as muito bem, juntamente com o talão de garantia, o talão de compra e, tanto quanto possível, a embalagem com os elementos interiores. Se puser o aparelho à disposição de terceiros, entregue-lhes também as Instruções de Utilização.
- Utilize o aparelho exclusivamente para fi ns privados e para a fi nalidade para a qual o mesmo foi concebido. Este aparelho não se destina a fi ns comerciais. Não o utilize ao ar livre. Mantenha-o protegido do calor, de irradiação solar directa, da humidade (não o inergir de forma alguma em quaisquer líquidos) e de arestas aguçadas. Não utilize o aparelho com as mãos molhadas. No caso de o aparelho fi car húmido ou molhado, retire imediatamente a fi cha da tomada.
- Sempre que não utilizar o aparelho, ou desejar montar acessórios, ou queira limpá-lo, ou ainda em caso de avarias, deverá desligá-lo e retirar a fi cha da tomada (puxe pela fi cha e não pelo fi o).
- O aparelho não deverá funcionar sem vigilância. Se se ausentar do quarto, desligue sempre o aparelho. Retire a fi cha da tomada de rede.
- O aparelho e o cabo de ligação à rede têm de ser regularmente examinados quanto a sinais de danificação. Se se verifi ca um dano, o aparelho não pode ser utilizado.
- Não tente reparar o aparelho, dirija-se a um técnico da especialidade, devidamente autorizado. Para evitar quaisquer perigos, é favor substituir um fi o dani-fi cado por um fi o da mesma qualidade. Tal deverá ser efectuado pelo fabricante, pelos nossos serviços de assistência ou por outra pessoa com as mesmas qualifi cações.
- Utilize apenas acessórios de origem.
- É favor observar as seguintes „Instruções especiais de segurança”.
Crianças e pessoas débeis
- Para a segurança dos seus fi lhos, não deixe partes da embalagem (sacos plásticos, papelão, esferovite, etc.) ao alcance dos mesmos.
AVISO!
Não deixe crianças pequenas brincarem com folhas de plástico. Perigo de asfi xia!
- Este aparelho não foi concebido para ser utilizado por pessoas (inclusivamente por crianças) com limitações das capacidades físicas, sensoriais ou psíquicas ou sem experiência ou conhecimentos, a não ser que, para a sua segurança, sejam vigiados por uma pessoa responsável ou tenham recebido instruções da mesma, sobre o modo de utilização do aparelho.
- Crianças devem ser vigiadas para evitar que brinquem com o aparelho.
Símbolos nestas Instruções de uso
Indicações importantes para a sua segurança estão marcadas de forma especial. Preste incondicionalmente atenção a estas indicações, para evitar acidentes e estragos no aparelho:
AVISO:
Chama a atenção para perigos existentes para a sua saúde e para possíveis riscos de ferimento.
ATENÇÃO:
Chama a atenção para possíveis perigos existentes para o aparelho ou para outros objectos.
INDICAÇÃO: Realça sugestões e informações para si.
Instruções especiais de segurança
- Não introduzir os dedos nem quaisquer outros objectos na grelha de protecção!
- Cuidado com cabelos compridos: estes poderão ser aspirados pela ventoinha!
- O aparelho só deverá funcionar com a grelha de protecção fechada!
- O aparelho terá de ser montado completamente, antes de ser utilizado!
- Escolher uma superfície apropriada para que o aparelho não tombe durante o funcionamento!
- Não coloque o aparelho directamente ao lado de aquecimentos ou de outras fontes de calor.
Elementos do aparelho
1 Grelha de protecção dianteira
2 Gancho de fi xação
3 Parafuso de fi xação
4 Parafuso de fi xação para a hélice
5
Helice
6
Fixação para grelha de protecção
na parte de trás
7 Grelha de protecção traseira
8 Eixo do motor
9
Motor
10 Caixa de distribuição
11
Parafuso
de
ligação coluna/caixa de distribuição
12 Porca para ajustar a altura
13 Coluna
14 Tampa
15 Placa de montagem
16 Pé de suporte
Comando remoto (sem Figura)
18 Português
Utilização conforme à sua fi nalidade
Este aparelho serve como ventoínha para espaços de até 40m² de superfície.
Apenas foi concebido para esta fi nalidade e só pode ser usado para tal. Só deve ser utilizado como descrito nas Instruções de utilização. Não pode utilizar este aparelho para fi ns industriais.
Qualquer outra utilização é considerada como contrária à fi nalidade e pode levar a danos materiais ou mesmo pessoais.
A ETV - Elektro-Technische Vertriebsgesellschaft mbH não se responsabiliza por danos causados pela utilização indevida do aparelho.
Desembalar o aparelho
- Retire o aparelho da sua embalagem.
- Remova todo o material de embalagem, como folhas, material para encher a embalagem e embalagem de cartão.
- Verifi que o volume de fornecimento.
i INDICAÇÃO:
Pode ainda encontrar pó ou restos de produção no aparelho. Aconselhamos de limpar rapidamente o invólucro com um pano húmido.
Instruções de montagem
Antes de se pôr o aparelho a funcionar, é absolutamente necessário proceder à sua montagem completa! Ao ler-se o texto, deverá consultar-se simultanea-mente a lista dos elementos do aparelho.
- Disponha as peças do pé de suporte juntas numa cruz.
- Aparafuse a placa de montagem ao pé de suporte (15). Estão contidos no volume de fornecimento quatro parafusos de fenda em cruz.
- Empurre a capa de cobertura (14) para a posição mais baixa no varão do suporte (13).
- Desapertar o parafuso de ligação (11) e colocar a caixa de distribuição (10), nomeadamente a caixa do motor (9) sobre a coluna. Seguidamente, tornar a apertar bem o parafuso.
- Coloque a grelha de protecção para a parte de trás (7) de acordo com os negativos.
i INDICAÇÃO:
Preste atenção a que a pega de transporte esteja virada para cima.
- Aperte o anel de fi xação (6) para a grelha de protecção da parte de trás (7) no sentido dos ponteiros do relógio.
-
Coloque a ventoinha, tomando cuidado com o pino do eixo do motor.
-
Aperte o parafuso de fi xação (4) para a hélice no sentido contrário aos ponteiros do relógio.
- Monte a grelha de protecção (1) frontal.
i INDICAÇÃO:
Não esqueça de que os orifícios para o parafuso de fi xação que se encontram nas grelhas de protecção frontal e traseira, deverão fi car um por cima do outro.
- Fixe a grelha de protecção, utilizando o parafuso de fi xação junto.
- Feche o gancho de fi xação.
Local de funcionamento
Adequada como local de funcionamento é uma superfície antiderrapante e plana.
Primeira utilização
Ligação eléctrica
- Antes de se colocar a fi cha na tomada, verifi car se a tensão da corrente corresponde à do aparelho. Os dados necessários encontram-se na placa de características.
- Ligar o aparelho a uma tomada com protecção de contactos de 230 V, 50 Hz, instalada correctamente. A lâmpada de controle POWER iliminar-se-á.
Comando remoto
- O comando remoto sem cabos tem um alcance de 6 metros.
- Ao utilizar o comando remoto preste atenção a que nada se interponha entre o dito comando e o sensor no aparelho.
- Se o alcance diminuir é porque as baterias têm de ser substituídas.
Colocar as baterias no comando remoto (as baterias não estão contidas no volume de fornecimento)
- Abra a tampa do compartimento das baterias na parte de trás do comando remoto.
- Introduza 2 baterias MICRO do tipo R03 „AAA“ 1,5V.
- Tenha em conta a polaridade correcta. Encontra indicações a este respeito no comando remoto.
- Feche o compartimento das baterias.
i INDICAÇÃO:
- As teclas com a marcação * encontram-se no aparelho e no controlo remoto.
- Se o controlo remoto não for usado durante um período de tempo prolongado, retire as baterias, para evitar um „derrame“ do ácido das mesmas.
ATENÇÃO:
- As baterias usadas não devem ser deitadas para o lixo caseiro. Leve as baterias usadas para um ponto de recolha para tal previsto. Encontra informações a este respdeito na sua Junta de Freguesia.
ATENÇÃO:
- Não deve utilizar tipos de bateria diferentes ou baterias novas e usadas.
Utilização
Regulações básicas
Antes de se utilizar o aparelho, deverá proceder-se à regulação do ângulo de inclinação da ventoinha. Para se colocar o aparelho na posição desejada, bastará inclinar-se a caixa da ventoinha, pegando-lhe com ambas as mãos.
ATENÇÃO:
O ângulo de inclinação comporta cerca de 15 graus.
Ajustamento da altura
Para alterar a altura do ventilador, solte a porca (12).
ON/OFF\*
Prima este botão para ligar e desligar o aparelho.
SPEED\*
Prima o botão SPEED, para seleccionar um dos três graus de velocidade.
TIME\*
Quando quiser que o aparelho se desligue, depois de ter funcionado um período de tempo preciso, Prima a tecla TIMER.
INDICAÇÃO:
Com cada pressão sobre a tecla TIMER prolonga-se o período de tempo de funcionamento por meia hora.
MODE\* Funções de alteração da ventilação
O aparelho dispõe de duas funções especiais SLEEP e NATURE. A rotação do ventilador é variada em ambas as funções.
- Prima o botão MODE para ligar estas funções.
- Seleccione a função NORMAL, para voltar ao funcionamento normal.
OSC\* Oscilação
- Quando selecciona a função OSC, o aparelho oscila automaticamente num ângulo de aproximadamente 60 graus.
- Para desligar esta função, prima de novo o botão OSC.
Limpeza
AVISO:
- Antes da limpeza retire sempre a fi cha da rede da tomada.
AVISO:
- Se quiser retirar a grade de protecção: Desligue sempre o aparelho e tire a fi cha da rede de alimentação da tomada.
- Não inergir de modo algum para limpeza o aparelho em água. Tal poderia ter um choque eléctrico ou um fogo como consequência.
ATENÇÃO:
- Não utilize uma escova de arame ou outros objectos abrasvos.
-
Não utilize produtos de limpeza agressivos ou abrasivos.
-
Limpe o aparelho por fora com um pano seco sem adicionar outros produtos.
- No caso de sujidades maiores, molhar o pano em água e enxugar seguidamente o aparelho.
Alimentação da corrente: 220-240 V, 50 Hz
Consumo de energia: 50 W
Categoria de protecção: I
Este aparelho foi controlado nos termos das actuais directivas da CEE aplicáveis, tais como inocuidade electromagnética e directiva sobre baixa tensão, e fabricado de acordo com as mais novas prescrições da segurança técnica.
Reserva-se o direito de alterações!
Signifi cado do símbolo „contentor do lixo“
Poupe o nosso meio ambiente, não deite aparelhos eléctricos para o lixo doméstico.
Dirija-se ao locais destinados à recolha especial de aparelhos eléctricos e entregue aí os aparelhos que não pretende continuar a utilizar.
Desta forma, contribuirá para ajudar a evitar os potenciais efeitos perniciosos que um falso depósito de objectos usados terão, tanto no que diz respeito ao ambiente, como à saúde humana.
Dará igualmente a sua contribuição para o reaproveitamento de materiais, para a reciclagem e outras formas de aproveitamento de aparelhos eléctricos e electrónicos usados.
Receberá, nas autarquias e juntas de freguesia, informações sobre os locais onde poderá entregar tais aparelhos.
