VL 5530 S - Ventilator AEG - Kostenlose Bedienungsanleitung

Marke	AEG
Modell	VL 5530 S
Produkttyp	Standventilator
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	50 W
Schutzklasse	I
Nettogewicht	2,75 kg
Geschwindigkeiten	3 einstellbare Geschwindigkeiten
Timer	Timer von 0 bis 7,5 Stunden (in 30-Minuten-Schritten)
Oszillation	Automatische Oszillation um 60°
Spezielle Modi	Schlaf (SLEEP) und Natur (NATURE)
Fernbedienung	Ja, Reichweite bis zu 6 Metern, AAA-Batterien (nicht im Lieferumfang)
Höhenverstellung	Ja, mittels Schraubmutter
Neigung	Manuell einstellbar (15°)
Empfohlene maximale Raumfläche	40 m²
Schutzgitter	Ja, mit Befestigungshaken
Montage	Erforderlich vor der ersten Verwendung
Reinigung	Trockenes Tuch, nicht eintauchen
Sicherheit	Keine Gegenstände in das Gitter einführen, nicht ohne Gitter verwenden
Ersatzteile	Nur Originalzubehör verwenden
Reparierbarkeit	Einen qualifizierten Techniker hinzuziehen

Häufig gestellte Fragen - VL 5530 S AEG

Wie montiere ich den AEG VL 5530 S Ventilator?

Montieren Sie das Kreuzfußgestell, schrauben Sie die Montageplatte fest, setzen Sie das Hauptrohr ein, befestigen Sie den Motor, setzen Sie das hintere Gitter mit dem Ring auf, installieren Sie das Lüfterrad, indem Sie den Stift ausrichten, dann das vordere Gitter. Ziehen Sie die Schrauben fest und schließen Sie die Haken. Einzelheiten finden Sie in der Bedienungsanleitung.

Wie benutze ich die Fernbedienung?

Die Fernbedienung funktioniert kabellos bis zu 6 Metern. Legen Sie 2 AAA-Batterien (nicht im Lieferumfang) unter Beachtung der Polarität ein. Richten Sie sie auf den Sensor am Gerät. Wenn die Reichweite nachlässt, ersetzen Sie die Batterien.

Wie stelle ich den Timer ein?

Drücken Sie die Taste TIMER: Jeder Druck fügt 30 Minuten hinzu, bis zu 7,5 Stunden. Der Ventilator schaltet sich nach der eingestellten Zeit automatisch aus.

Was bedeuten die Modi SLEEP und NATURE?

Der Modus SLEEP (Schlaf) variiert die Geschwindigkeit für nächtlichen Komfort. Der Modus NATURE simuliert eine natürliche Brise, indem er die Geschwindigkeit zufällig ändert. Drücken Sie MODE, um sie zu aktivieren, und wählen Sie NORMAL, um zum konstanten Betrieb zurückzukehren.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät zuerst vom Stromnetz. Reinigen Sie die Außenseite mit einem trockenen Tuch. Bei hartnäckigen Verschmutzungen befeuchten Sie das Tuch leicht mit Wasser und wischen Sie dann mit einem trockenen Tuch nach. Nie in Wasser eintauchen und keine Scheuermittel verwenden.

Wie stelle ich Höhe und Neigung ein?

Für die Höhe lösen Sie die Schraubmutter am Hauptrohr, stellen Sie die gewünschte Höhe ein und ziehen Sie sie wieder fest. Für die Neigung kippen Sie den Motorblock manuell nach vorne oder hinten bis zu 15°.

Warum funktioniert der Ventilator nicht?

Überprüfen Sie, ob das Gerät an eine funktionierende 230-V-Steckdose angeschlossen ist. Stellen Sie sicher, dass die POWER-Anzeige leuchtet. Testen Sie die Fernbedienung mit neuen Batterien. Wenn nichts funktioniert, wenden Sie sich an einen qualifizierten Techniker.

Kann ich den Ventilator im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich bestimmt. Setzen Sie es nicht Regen, Feuchtigkeit oder direkter Sonneneinstrahlung aus.

Wie wechsle ich die Batterien der Fernbedienung?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Legen Sie 2 Batterien R03 AAA 1,5V unter Beachtung der Polaritätsangaben ein. Schließen Sie das Fach. Mischen Sie keine alten und neuen Batterien.

Was tun bei Störung oder Beschädigung?

Versuchen Sie nicht, selbst zu reparieren. Trennen Sie das Gerät vom Stromnetz und wenden Sie sich an einen qualifizierten Techniker oder den AEG-Kundendienst. Verwenden Sie nur Original-Ersatzteile.

BEDIENUNGSANLEITUNG VL 5530 S AEG

Bedienungsanleitung/Garantie

Übersicht der Einzelteile ......Seite 3

Bedienungsanleitung......Seite 4

Technische Daten ......Seite 6

Garantiebedingungen......Seite 6

Nederlands

Inhoud

3 Übersicht der Einzelteile

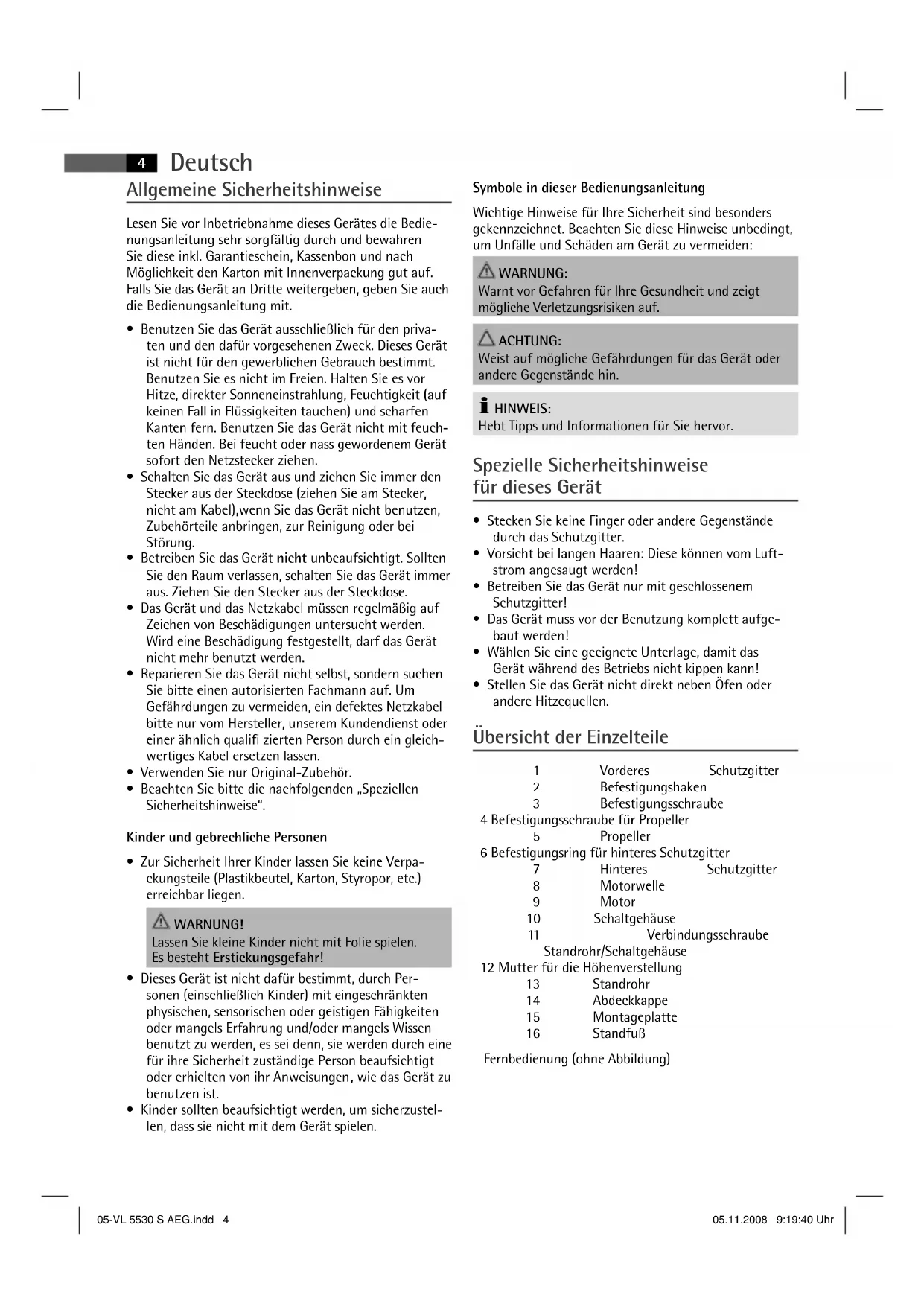

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie bitte die nachfolgenden „Speziellen Sicherheitshinweise“.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise für dieses Gerät

• Stecken Sie keine Finger oder andere Gegenstände durch das Schutzgitter.
• Vorsicht bei langen Haaren: Diese können vom Luftstrom angesaugt werden!
• Betreiben Sie das Gerät nur mit geschlossenem Schutzgitter!
• Das Gerät muss vor der Benutzung komplett aufgebaut werden!
• Wählen Sie eine geeignete Unterlage, damit das Gerät während des Betriebs nicht kippen kann!
• Stellen Sie das Gerät nicht direkt neben Öfen oder andere Hitzequellen.

Übersicht der Einzelteile

1	Vorderes	Schutzgitter
2	Befestigungshaken
3	Befestigungsschraube

4 Befestigungsschraube für Propeller
5	Propeller

6 Befestigungsring für hinteres Schutzgitter

7	Hinteres	Schutzgitter
8	Motorwelle
9	Motor
10	Schaltgehäuse
11	Verbindungsschraube

Standrohr/Schaltgehäuse

12 Mutter für die Höhenverstellung
13	Standrohr
14	Abdeckkappe
15	Montageplatte
16	Standfuß

Fernbedienung (ohne Abbildung)

Bestimmungsgemäßer Gebrauch

Dieses Gerät dient als Ventilator für Räume mit einer Größe von bis zu 40m².

Es ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Es darf nur in der Art und Weise benutzt werden, wie es in dieser Gebrauchsanleitung beschrieben ist. Sie dürfen das Gerät nicht für gewerbliche Zwecke einsetzen.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

Die ETV - Elektro-Technische Vertriebsgesellschaft mbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

Auspacken des Gerätes

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
• Prüfen Sie den Lieferumfang.

i HINWEIS:

Am Gerät können sich noch Staub oder Produktionsreste befin den. Wir empfehlen Ihnen das Gehäuse kurz mit einem feuchten Tuch abzuwischen.

Montageanleitung

Das Gerät muss unbedingt vor Inbetriebnahme komplett montiert werden! Wenn Sie den Text lesen, empfi ehlt es sich, dazu die Übersicht der Einzelteile zu betrachten.

1. Legen Sie die Teile des Standfußes zu einem Kreuz zusammen.
2. Schrauben Sie die Montageplatte (15) am Standfuß fest. Vier Kreuzschlitzschrauben sind im Lieferumfang enthalten.
3. Schieben Sie die Abdeckkappe (14) auf die unterste Position am Standrohr (13).
4. Lösen Sie die Verbindungsschraube (11) und stecken Sie das Schalt- (10) bzw. Motorgehäuse (9) auf das Standrohr. Anschließend drehen Sie die Schraube handfest an.
5. Setzen Sie das hintere Schutzgitter (7) gemäß den Aussparungen auf.

i HINWEIS:

Beachten Sie, dass der Tragegriff nach oben zeigt.

1. Drehen Sie den Befestigungsring (6) für das hintere Schutzgitter (7) im Uhrzeigersinn an.
2. Den Propeller aufsetzen. Achten Sie dabei auf den Führungsstift an der Motorwelle.
3. Schrauben Sie die Befestigungsschraube (4) für den Propeller entgegen dem Uhrzeigersinn fest.
4. Hängen Sie das vordere Schutzgitter (1) ein.

i HINWEIS:

Beachten Sie, dass die Löcher für die Befestigungsschraube im vorderen und hinteren Schutzgitter übereinander stehen.

1. Sichern Sie das Schutzgitter mit der beigefügten Befestigungsschraube.
2. Schließen Sie die Befestigungshaken.

Standort

Als Standort eignet sich eine rutschfeste, ebene Fläche.

Inbetriebnahme

Elektrischer Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu fi nden Sie auf dem Typenschild.
• Schließen Sie das Gerät an eine vorschriftsmäßig installierte Schutzkontaktsteckdose 230 V, 50 Hz an. Die Kontrolllampe POWER leuchtet.

Fernbedienung

• Die kabellose Fernbedienung hat eine Reichweite von bis zu 6 Metern.
- Achten Sie bei der Bedienung auf freie Sicht zwischen Fernbedienung und dem Sensor am Gerät.
- Lässt diese Reichweite nach, müssen die Batterien ausgetauscht werden.

Batterien an der Fernbedienung einlegen

(Batterien nicht im Lieferumfang enthalten)

• Öff nen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung.
• Legen Sie 2 MICRO Batterien des Typs R03 „AAA" 1,5V ein.
• Achten Sie auf die richtige Polarität. Angaben dazu finden Sie an der Fernbedienung.
• Schließen Sie das Batteriefach.

i HINWEIS:

• Die mit * gekennzeichneten Tasten befinden sich am Gerät und auf der Fernbedienung.
• Wird die Fernbedienung längere Zeit nicht benutzt, entnehmen Sie bitte die Batterien, um ein „Auslaufen“ von Batteriesäure zu vermeiden.

△ ACHTUNG:

• Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie alte Batterien zu einer vorgesehenen Sammelstelle. Informationen dazu erhalten Sie bei Ihrer Gemeinde.
• Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

6 Deutsch

Gebrauch

Grundeinstellungen

Stellen Sie, bevor Sie das Gerät in Betrieb nehmen, den Neigungswinkel des Gebläses ein. Sie können den Neigungswinkel in die gewünschte Position bringen, indem Sie mit beiden Händen das Gebläsegehäuse kippen.

ACHTUNG:

Der Neigungswinkel beträgt ca. 15 Grad.

Höheneinstellung

Um die Höhe des Gebläses zu verstellen, lösen Sie die Mutter (12).

ON/OFF\*

Drücken Sie diese Taste, um das Gerät ein- oder auszuschalten.

SPEED\*

Drücken Sie die Taste SPEED, um eine der drei Geschwindigkeitsstufen auszuwählen.

TIME\*

Wenn Sie das Gerät zeitgesteuert abschalten wollen, drücken Sie die TIMER Taste.

HINWEIS:

Mit jedem Druck auf die TIMER Taste verlängert sich die Betriebszeit um eine halbe Stunde.

MODE\* Windwechsel-Funktionen

Das Gerät verfügt über die zwei Spezialfunktionen SLEEP und NATURE. Die Drehzahl des Ventilators wird in beiden Funktionen unterschiedlich variiert.

• Drücken Sie die Taste MODE, um diese Funktionen einzuschalten.
• Wählen Sie die Funktion NORMAL, um in den Normalbetrieb zurückzukehren.

OSC\* Oszillation

• Wenn Sie die Funktion OSC wählen, schwenkt das Gerät selbstständig im Bereich von ca. 60 Grad.
• Um die Funktion auszuschalten, drücken Sie erneut die Taste OSC.

Reinigung

WARNUNG:

• Ziehen Sie vor der Reinigung und Wartung immer den Netzstecker.
• Sollten Sie das Schutzgitter entfernen: Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

- Reinigen Sie das Gerät von Außen mit einem trockenen Tuch, ohne Zusatzmittel.

- Bei stärkeren Verschmutzungen dürfen Sie das Tuch auch leicht anfeuchten.

Geräuschentwicklung

Der arbeitsplatzbezogene Emissionswert ist kleiner als 70 dB(A).

Technische Daten

Modell: VL 5530 S

Spannungsversorgung: 220-240 V, 50 Hz

Leistungsaufnahme: 50 W

Schutzklasse:....1

Nettogewicht: 2,75 kg

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma ETV - Elektro-Technische Vertriebsgesellschaft mbH, dass sich das Gerät VL 5530 S in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befi ndet.

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befi ndet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff . Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

0 21 52 - 20 06 15 97

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, so-weit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

ETV

Elektro-Technische

Vertriebsgesellschaft mbH

Industriering Ost 40

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

8 Nederlands

Beschermingsklasse:....I

Nettogewicht: 2,75 kg

Signifi cation du symbole „Elimination“

Vertriebsgesellschaft mbH

Industriering Ost 40

47906 Kempen

ETV

Elektro-technische Vertriebsges. mbH

Industriering Ost 40 • 47906 Kempen

Telefon [phone]

[e-mail]

PERFECT IN FORM AND FUNCTION

AEG
