MANUALE UTENTE VL 5530 S AEG

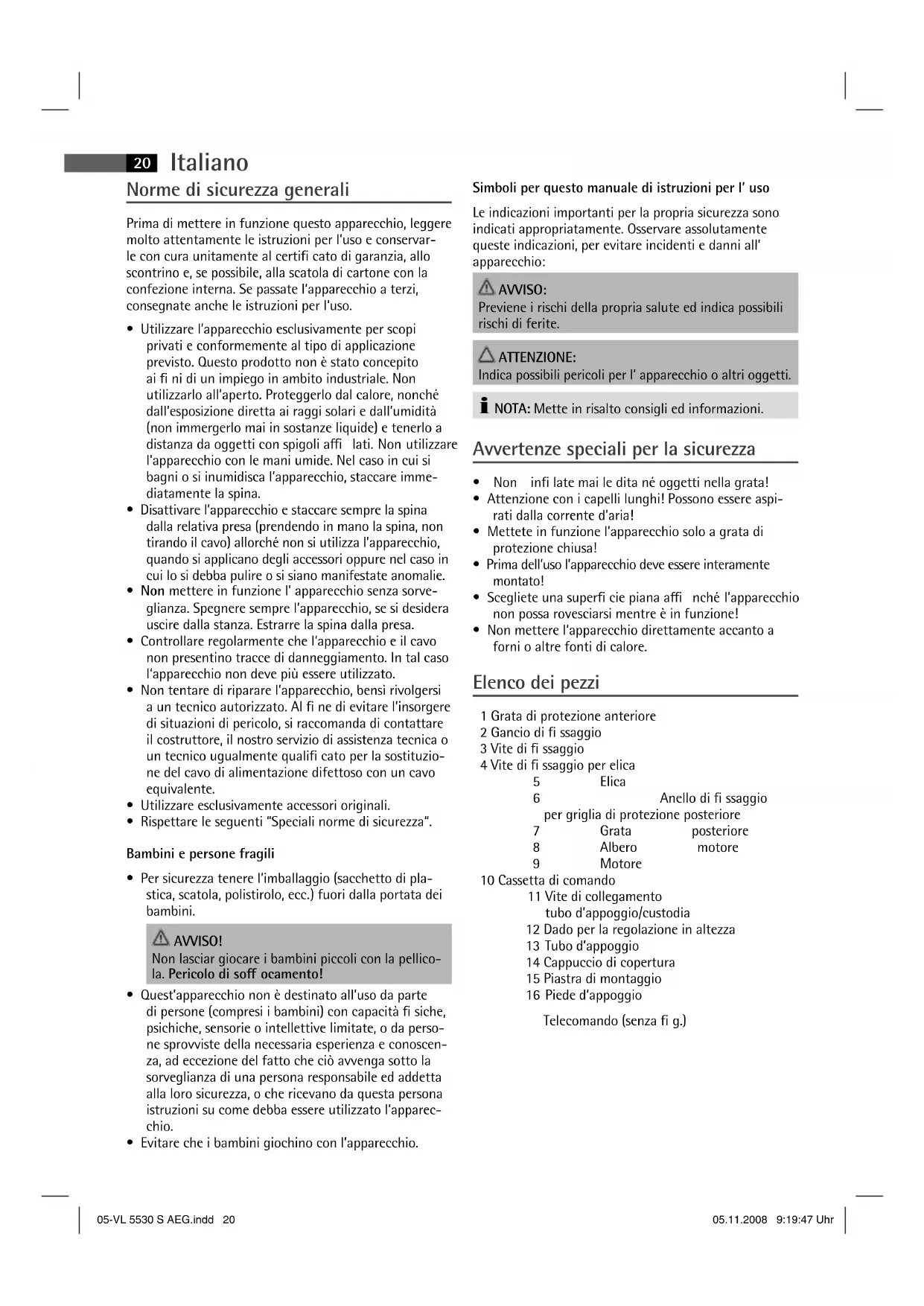

Norme di sicurezza generali Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l’uso e conservar- le con cura unitamente al certi cato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l‘apparecchio a terzi, consegnate anche le istruzioni per l‘uso.

• Utilizzare l’apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai ni di un impiego in ambito industriale. Non utilizzarlo all’aperto. Proteggerlo dal calore, nonché dall’esposizione diretta ai raggi solari e dall’umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli a lati. Non utilizzare l’apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l’apparecchio, staccare imme- diatamente la spina.

• Disattivare l’apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l’apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.

• Non mettere in funzione l’ apparecchio senza sorve- glianza. Spegnere sempre l’apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.

• Controllare regolarmente che l‘apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l‘apparecchio non deve più essere utilizzato.

• Non tentare di riparare l’apparecchio, bensì rivolgersi a un tecnico autorizzato. Al ne di evitare l’insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un tecnico ugualmente quali cato per la sostituzio- ne del cavo di alimentazione difettoso con un cavo equivalente.

• Utilizzare esclusivamente accessori originali.

• Rispettare le seguenti “Speciali norme di sicurezza“. Bambini e persone fragili

• Per sicurezza tenere l’imballaggio (sacchetto di pla- stica, scatola, polistirolo, ecc ) fuori dalla portata dei bambini. AVVISO! Non lasciar giocare i bambini piccoli con la pellico- la. Pericolo di so ocamento!

• Quest’apparecchio non è destinato all’uso da parte di persone (compresi i bambini) con capacità siche, psichiche, sensorie o intellettive limitate, o da perso- ne sprovviste della necessaria esperienza e conoscen- za, ad eccezione del fatto che ciò avvenga sotto la sorveglianza di una persona responsabile ed addetta alla loro sicurezza, o che ricevano da questa persona istruzioni su come debba essere utilizzato l’apparec- chio.

• Evitare che i bambini giochino con l’apparecchio. Simboli per questo manuale di istruzioni per l’ uso Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all’ apparecchio: AVVISO: Previene i rischi della propria salute ed indica possibili rischi di ferite. ATTENZIONE: Indica possibili pericoli per l’ apparecchio o altri oggetti. NOTA: Mette in risalto consigli ed informazioni. Avvertenze speciali per la sicurezza

• Non in late mai le dita né oggetti nella grata!

• Attenzione con i capelli lunghi! Possono essere aspi- rati dalla corrente d’aria!

• Mettete in funzione l’apparecchio solo a grata di protezione chiusa!

• Prima dell’uso l’apparecchio deve essere interamente montato!

• Scegliete una super cie piana a nché l’apparecchio non possa rovesciarsi mentre è in funzione!

• Non mettere l‘apparecchio direttamente accanto a forni o altre fonti di calore. Elenco dei pezzi 1 Grata di protezione anteriore 2 Gancio di ssaggio 3 Vite di ssaggio 4 Vite di ssaggio per elica 5 Elica 6 Anello di ssaggio per griglia di protezione posteriore 7 Grata posteriore 8 Albero motore 9 Motore 10 Cassetta di comando 11 Vite di collegamento tubo d’appoggio/custodia 12 Dado per la regolazione in altezza 13 Tubo d’appoggio 14 Cappuccio di copertura 15 Piastra di montaggio 16 Piede d‘appoggio Telecomando (senza g.) 05-VL 5530 S AEG.indd 2005-VL 5530 S AEG.indd 20 05.11.2008 9:19:47 Uhr05.11.2008 9:19:47 Uhr .Italiano

Utilizzo conforme alla destinazione Questo apparecchio serve da ventilatore per locali no a 40m. E‘ destinato esclusivamente a questo scopo e può essere impiegato solo a questo ne. Può essere utilizzato solo nelle modalità descritte in queste istruzioni per l‘uso. Non è permesso usare l‘apparecchio per scopi commer- ciali. Qualsiasi altro impiego è considerato non conforme alla destinazione e può causare danni alle cose o addirittura alle persone. ETV - Elektro-Technische Vertriebsgesellschaft mbH de- clina qualsiasi responsabilità per danni causati da utilizzo non conforme alla destinazione. Disimballare l‘apparecchio

• Togliere l‘apparecchio dal suo imballo.

• Rimuovere tutto il materiale di imballaggio come pel- licole, materiale di riempimento, fermacavo e scatola.

• Controllare il contenuto. NOTA: sull‘apparecchio possono esserci ancora tracce di polvere o residui di produzione. Noi consigliamo di spolverare la custodia con un panno umido. Istruzioni per il montaggio L’apparecchio deve essere assolutamente montato in ogni sua parte prima di essere messo in funzione! Mentre si legge il testo è consigliabile osservare in aggiunta l’elenco dei pezzi.

1. Assemblare i pezzi del piede di appoggio in una croce.

2. Avvitare la piastra di montaggio sul piede di ap-

poggio (15). Quattro viti con intaglio a croce sono comprese nella fornitura.

3. Spingere il cappuccio di copertura (14) sulla posizione

più bassa sul tubo sso (13).

4. Svitare la vite di collegamento (11) e in lare la

cassetta di comando (10) o del motore (9) sul tubo di appoggio. In ne avvitare bene.

5. Mettere la griglia di protezione posteriore (7) inseren-

dola nelle cavità. NOTA: Badare che la maniglia sia rivolta verso l‘alto.

6. Girare l’anello di ssaggio (6) per la griglia di protezi-

one posteriore (7) in senso orario.

7. Inserire l’ elica. Fare attenzione alla punta sull’ albero

8. Avvitare la vite di ssaggio (4) per l’elica girandola in

9. Inserire la griglia di protezione anteriore (1).

NOTA: Osservare che i fori per le viti da ssaggio nella griglia anteriore e in quella posteriore siano uno sopra l’ altro.

10. Fissare la griglia di protezione utilizzando le viti da

11. Chiudere i ganci di ssaggio.

Sito Sito idoneo è una super cie piana e non scivolosa. Messa in funzione Allacciamento alla rete elettrica

1. Prima di in lare la spina nella presa, esaminare se la

tensione di rete che si intende utilizzare corrisponde a quella dell’apparecchio. I relativi dati sono riportati sull’etichetta di identi cazione.

2. Collegare l’apparecchio ad una presa con contatto

di terra regolarmente installata da 230 V, 50 Hz.. L’indicatore luminoso POWER di funzionamento è acceso. Telecomando

• Il telecomando senza cavi ha un raggio d‘azione no a 6 metri.

• Quando si usa il telecomando si deve fare attenzione che lo spazio tra telecomando e sensore dell’apparec- chio sia libero.

• Se il raggio d’azione diminuisce, sostituire le batterie. Inserire le batterie nel telecomando (Le batterie sono escluse dalla fornitura)

• Aprire il coperchio del vano batterie sul retro del tele- comando.

• Inserire 2 batterie MICRO del tipo R03 „AAA“ 1,5V.

• Fare attenzione che i poli coincidano. Indicazioni in merito sul telecomando.

• Chiudere il vano batterie. NOTA:

• I tasti contrassegnati con * si trovano sia sull‘apparecchio che sul telecomando.

• Se il telecomando non viene usato per un periodo di tempo prolungato, togliere le batterie per evitare l‘ossidazione. ATTENZIONE:

• Non gettare le batterie esauste nei ri uti domestici. Portare le batterie esauste in un apposito centro di raccolta. Il vostro comune vi fornirà informazioni in merito.

Uso Impostazioni di base Prima di mettere in funzione l’apparecchio regolare l’an- golo di inclinazione della ventola. Si può portare l’angolo di inclinazione nella posizione desiderata rivolgendo la scatola della ventola all’indietro. ATTENZIONE: L’angolo di inclinazione è di ca. 15 gradi. Regolazione dell’altezza Per regolare l’altezza della ventola staccare il dado (12). ON/OFF* Premere questo tasto per accendere o spegnere l’apparecchio. SPEED* Premere il tasto SPEED per selezionare uno dei tre livelli di velocità. TIME* Se si desidera spegnere l‘apparecchio a tempo, premere il tasto TIMER. NOTA: Ogni volta che si preme il tasto TIMER, il tempo di funzionamento si prolunga di una mezzora. MODE* Funzioni di cambio aria L’apparecchio dispone di due funzioni speciali SLEEP e NATURE. Il numero di giri del ventilatore varia diver- samente in entrambe le funzioni.

• Premere il tasto MODE per attivare queste funzioni.

• Selezionare la funzione NORMAL per ripristinare il funzionamento normale. Oscillazione OSC*

• Se si seleziona la funzione OSC, l’apparecchio oscilla autonomamente in un raggio di 60 gradi circa.

• Per disattivare la funzione, premere di nuovo il tasto OSC. Pulizia AVVISO:

• Prima della pulizia staccare sempre la spina.

• Qualora si tolga la griglia di protezione: spegnere sempre l‘apparecchio e staccare la spina.

• In nessun caso immergere l‘apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio. ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.

• Per la pulizia non usare detersivi forti o abrasivi.

• Pulire l’apparecchio dall‘esterno con un panno morbi- do e asciutto, senza aggiunta di detergenti.

• Nel caso di sporco resistente inumidire il panno in acqua ed in ne asciugare. Dati tecnici Modello: .............................................................................VL 5530 S Alimentazione rete: ........................................220-240 V, 50 Hz Consumo di energia:...............................................................50 W Classe di protezione: ........................................................................Ι Peso netto: .............................................................................2,75 kg Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compati- bilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne. Con riserva di apportare modi che tecniche. Signi cato del simbolo „Eliminazione“ Salvaguardare l’ ambiente, gli elettrodomestici non vanno eliminati come ri uti domestici. Per l’ eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso. Si contribuisce così ad evitare un e etto potenziale sull’ ambiente e sulla salute, dovuto magari ad una elimina- zione sbagliata. Questo signi ca un contributo personale alla riutiliz- zazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati. Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni. 05-VL 5530 S AEG.indd 2205-VL 5530 S AEG.indd 22 05.11.2008 9:19:48 Uhr05.11.2008 9:19:48 UhrEnglish
