Merk	AEG
Model	VL 5530 S
Producttype	Vloerventilator
Voeding	220-240 V, 50 Hz
Stroomverbruik	50 W
Beschermingsklasse	I
Netto gewicht	2,75 kg
Snelheden	3 instelbare snelheden
Timer	Timer van 0 tot 7,5 uur (in stappen van 30 min)
Oscillatie	Automatische oscillatie over 60°
Speciale standen	Slaap (SLEEP) en Natuur (NATURE)
Afstandsbediening	Ja, bereik tot 6 meter, AAA-batterijen (niet meegeleverd)
Hoogteverstelling	Ja, met moer
Kanteling	Handmatig verstelbaar (15°)
Aanbevolen maximaal oppervlak	40 m²
Beschermrooster	Ja, met bevestigingshaken
Montage	Vereist voor eerste gebruik
Reiniging	Droge doek, niet onderdompelen
Veiligheid	Geen voorwerpen in het rooster steken, niet gebruiken zonder rooster
Reserveonderdelen	Alleen originele accessoires gebruiken
Repareerbaarheid	Een gekwalificeerde technicus inschakelen

Veelgestelde vragen - VL 5530 S AEG

Hoe monteer ik de AEG VL 5530 S ventilator?

Monteer het kruisvoet, schroef de montageplaat vast, steek de hoofdbuis erin, bevestig de motor, plaats het achterrooster met de ring, installeer de ventilatorbladen door de pen uit te lijnen, dan het voorrooster. Draai de schroeven vast en sluit de haken. Raadpleeg de handleiding voor details.

Hoe gebruik ik de afstandsbediening?

De afstandsbediening werkt draadloos tot 6 meter. Plaats 2 AAA-batterijen (niet meegeleverd) met de juiste polariteit. Richt op de sensor op het apparaat. Als het bereik afneemt, vervang dan de batterijen.

Hoe stel ik de timer in?

Druk op de TIMER-knop: elke druk voegt 30 minuten toe tot 7,5 uur. De ventilator wordt automatisch uitgeschakeld na de ingestelde tijd.

Wat betekenen de SLEEP- en NATURE-standen?

De SLEEP-stand (Slaap) varieert de snelheid voor nachtelijk comfort. De NATURE-stand simuleert een natuurlijk briesje door de snelheid willekeurig te wijzigen. Druk op MODE om ze te activeren en selecteer NORMAL om terug te keren naar constante snelheid.

Hoe reinig ik de ventilator?

Koppel het apparaat eerst los. Reinig de buitenkant met een droge doek. Voor hardnekkig vuil, maak de doek licht vochtig met water en droog daarna met een droge doek. Nooit onderdompelen in water en geen schurende middelen gebruiken.

Hoe pas ik de hoogte en kanteling aan?

Voor de hoogte: draai de moer op de hoofdbuis los, stel op de gewenste hoogte in en draai weer vast. Voor de kanteling: kantel de motorunit handmatig naar voren of achteren tot 15°.

Waarom werkt de ventilator niet?

Controleer of het apparaat is aangesloten op een werkend 230V-stopcontact. Zorg ervoor dat het POWER-lampje brandt. Test de afstandsbediening met nieuwe batterijen. Als niets werkt, neem dan contact op met een gekwalificeerde technicus.

Kan ik de ventilator buitenshuis gebruiken?

Nee, dit apparaat is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen, vocht of direct zonlicht.

Hoe vervang ik de batterijen van de afstandsbediening?

Open het batterijvak aan de achterkant van de afstandsbediening. Plaats 2 R03 AAA 1,5V-batterijen met de juiste polariteit. Sluit het vak. Meng geen oude en nieuwe batterijen.

Wat te doen bij storing of schade?

Probeer niet zelf te repareren. Koppel het apparaat los en neem contact op met een gekwalificeerde technicus of de AEG-klantenservice. Gebruik alleen originele reserveonderdelen.

GEBRUIKSAANWIJZING VL 5530 S AEG

Overzicht van de onderdelen ......Pagina 3

Gebruiksaanwijzing......Pagina8

Technische gegevens ......Pagina 10

Français

Sommaire

Description des diff érentes parties de l'appareil ..Page 3

Overzicht van de onderdelen

Description des diff érentes parties de l'appareil

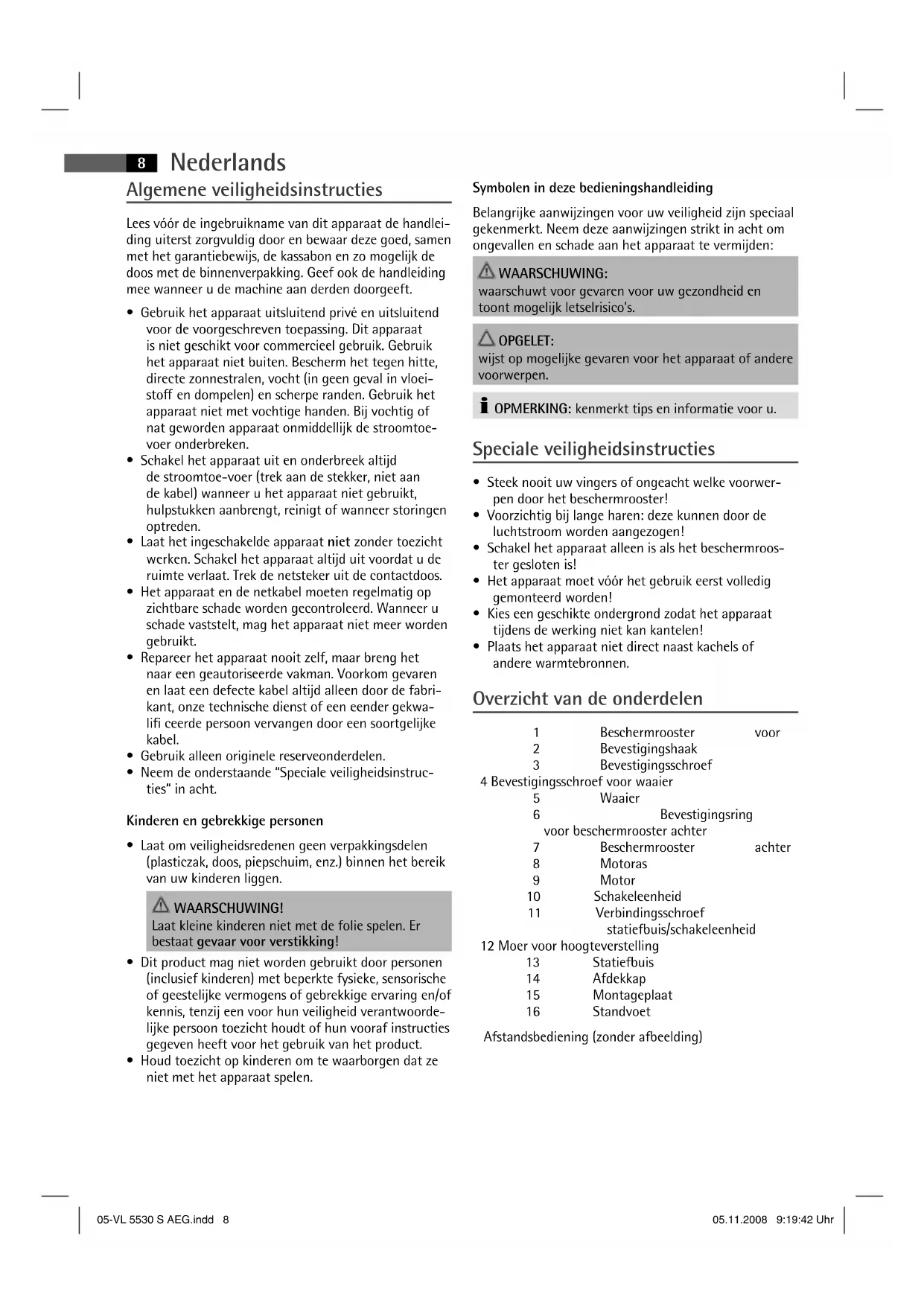

Algemene veiligheidsinstructies

Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.

• Gebruik het apparaat uitsluitend privé en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is niet geschikt voor commercieel gebruik. Gebruik het apparaat niet buiten. Bescherm het tegen hitte, directe zonnestralen, vocht (in geen geval in vloeistoff en dompelen) en scherpe randen. Gebruik het apparaat niet met vochtige handen. Bij vochtig of nat geworden apparaat onmiddellijk de stroomtoevoer onderbreken.
• Schakel het apparaat uit en onderbreek altijd de stroomtoe-voer (trek aan de stekker, niet aan de kabel) wanneer u het apparaat niet gebruikt, hulpstukken aanbrengt, reinigt of wanneer storingen optreden.
• Laat het ingeschakelde apparaat niet zonder toezicht werken. Schakel het apparaat altijd uit voordat u de ruimte verlaat. Trek de netsteker uit de contactdoos.
• Het apparaat en de netkabel moeten regelmatig op zichtbare schade worden gecontroleerd. Wanneer u schade vaststelt, mag het apparaat niet meer worden gebruikt.
• Repareer het apparaat nooit zelf, maar breng het naar een geautoriseerde vakman. Voorkom gevaren en laat een defecte kabel altijd alleen door de fabrikant, onze technische dienst of een eender gekwalifi ceerde persoon vervangen door een soortgelijke kabel.
• Gebruik alleen originele reserveonderdelen.
• Neem de onderstaande "Speciale veiligheidsinstructies" in acht.

Kinderen en gebrekkige personen

- Laat om veiligheidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen.

WAARSCHUWING!

Laat kleine kinderen niet met de folie spelen. Er bestaat gevaar voor verstikking!

• Dit product mag niet worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vermogens of gebrekkige ervaring en/of kennis, tenzij een voor hun veiligheid verantwoordelijke persoon toezicht houdt of hun vooraf instructies gegeven heeft voor het gebruik van het product.
• Houd toezicht op kinderen om te waarborgen dat ze niet met het apparaat spelen.

Symbolen in deze bedieningshandleiding

Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden:

WAARSCHUWING:

waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letselrisico's.

OPGELET:

wijst op mogelijke gevaren voor het apparaat of andere voorwerpen.

OPMERKING: kenmerkt tips en informatie voor u.

Speciale veiligheidsinstructies

• Steek nooit uw vingers of ongeacht welke voorwerpen door het beschermrooster!
• Voorzichtig bij lange haren: deze kunnen door de luchtstroom worden aangezogen!
• Schakel het apparaat alleen is als het beschermrooster gesloten is!
• Het apparaat moet vóór het gebruik eerst volledig gemonteerd worden!
• Kies een geschikte ondergrond zodat het apparaat tijdens de werking niet kan kantelen!
• Plaats het apparaat niet direct naast kachels of andere warmtebronnen.

Overzicht van de onderdelen

1	Beschermrooster	voor
2	Bevestigingshaak
3	Bevestigingsschroef

4 Bevestigingsschroef voor waaier

5	Waaier
6	Bevestigingsring
	voor beschermrooster achter
7	Beschermrooster	achter
8	Motoras
9	Motor
0	Schakeleenheid
1	Verbindingsschroef
	statiefbuis/schakeleenheid

12 Moer voor hoogteverstelling

13	Statiefbuis
14	Afdekkap
15	Montageplaat
16	Standvoet

Afstandsbediening (zonder afbeelding)

Doelmatig gebruik

Het apparaat is bedoeld als ventilator voor vertrekken tot 40 m².

Hij is uitsluitend bestemd voor dit doeleinde en mag alléén daarvoor worden gebruikt. Hij mag alléén worden gebruikt op de in de handleiding beschreven wijze. U mag het apparaat niet voor commerciële doeleinden gebruiken.

leder ander gebruik geldt als ondoelmatig en kan tot materiële schade en zelfs tot persoonlijk letsel leiden.

ETV - Elektro-Technische Vertriebsgesellschaft mbH is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik.

Uitpakken van het apparaat

• Neem het apparaat uit de verpakking.
• Verwijder het verpakkingsmateriaal zoals folies, vulmateriaal, kabelhouders en kartonverpakking.
• Controleer de leveringsomvang.

i OPMERKING:

er kunnen nog productieresten aan het apparaat zitten. Wij adviseren, de behuizing even met een vochtige doek af te vegen.

Montageaanwijzingen

U dient het apparaat vóór de ingebruikname eerst compleet te monteren! Wij adviseren u, bij het lezen van de tekst het overzicht van de onderdelen te bekijken.

1. Leg een kruis met de onderdelen van de standvoet.
2. Schroef de montageplaat (15) vast aan de standvoet. Vier kruiskopschroeven zijn bij de levering inbegrepen.
3. Schuif de afdekkap (14) op de onderste positie van de standbuis (13).
4. Draai de verbindingsschroef (11) los en steek de schakeleenheid (10) resp. de motorbehuizing (9) op de statiefbuis. Draai de schroef vervolgens handvast aan.
5. Plaats het achterste beschermrooster (7) overeenkomstig de uitsparingen.

i OPMERKING:

Let op dat de draaggreep naar boven wijst.

1. Draai de bevestigingsring (6) voor het achterste beschermrooster (7) met de klok mee vast.
2. Plaats de waaier. Let daarbij op de geleidepen aan de motoras.
3. Schroef de bevestigingsschroef (4) voor de waaier tegen de klok in vast.
4. Hang het voorste veiligheidsrooster (1) in.

i OPMERKING:

let op dat de gaten voor de bevestigingsbouten in het voorste en achterste veiligheidsrooster tegenover elkaar staan.

1. Borg het veiligheidsrooster met de bijgeleverde bevestigingsbout.
2. Sluit de bevestigingsshaken.

Standplaats

Kies een vlak en slipvast oppervlak als standplaats voor het apparaat.

Ingebruikname

Elektrische aansluiting

1. Controleer, voordat u de steker in de contactdoos steekt, of de netspanning die u gebruikt, overeenkomt met die van het apparaat. Daartoe verwijzen wij naar het typeplaatje.
2. Sluit het apparaat aan op een correct geïnstalleerde gearde contactdoos 230 V, 50 Hz. De controlelamp POWER brandt.

Afstandsbediening

• De draadloze afstandsbediening heeft een reikwijdte van max. 6 m.
• Let bij de bediening op een vrij signaalveld tussen de afstandsbediening en de sensor aan het apparaat.
• Wanneer de reikwijdte minder wordt, dienen de batterijen te worden vervangen.

Batterijen in de afstandsbediening plaatsen (batterijen niet bij de levering inbegrepen)

• Open het deksel van het batterijenvakje aan de achterzijde van de afstandsbediening.
• Plaats 2 MICRO batterijen van het type R6 "AAA" 1,5V.
• Let goed op de juiste polariteit. Gegevens daarover vindt u op de afstandsbediening.
• Sluit het batterijvakje.

i OPMERKING:

• De met * gekenmerkte toetsen bevinden zich aan het apparaat en op de afstandsbediening.
• Verwijder de batterijen wanneer de afstandsbediening gedurende een langere periode niet wordt gebruikt. Zo voorkomt u lekkage van batterijzuur.

△ OPGELET:

• Verbruikte batterijen horen niet in het huisafval. Geef oude batterijen af bij een daarvoor bestemd verzamelpunt. Neem voor informatie contact op met uw gemeente.
• Gebruik géén verschillende batterijtypes of nieuwe en gebruikte batterijen samen.

10 Nederlands

Gebruik

Basisinstellingen

Stel, voordat u het apparaat in gebruik neemt, de hellingshoek van de ventilator in. U kunt deze in de gewenste positie brengen, door met beide handen de behuizing van de ventilator enigszins te kantelen.

△ OPGELET: De hellingshoek bedraagt ca. 15°.

Hoogte-instelling

Draai de moer (12) los om de hoogte van de ventilator in te kunnen stellen.

ON/OFF\*

Druk op deze toets om het apparaat in en uit te schakelen.

SPEED\*

Druk op de toets SPEED om een van de drie snelheidsstanden te kiezen.

TIME\*

Wanneer u het apparaat tijdgestuurd wilt uitschakelen, drukt u op de toets TIMER.

i OPMERKING:

Met iedere druk op de toets TIMER verlengt u de bedrijfstijd met een half uur.

MODE\* intensiteitsfuncties

Het apparaat beschikt over de twee speciale functies SLEEP en NATURE. Het toerental van de ventilator wordt in beide functies verschillend gevarieerd.

• Druk op de toets MODE om deze functies in te schakelen.
• Kies de functie NORMAL om naar de normale bedrijfsmodus terug te keren.

OSC\* oscillatie

• Wanneer u de functie OSC kiest, draait het apparaat zelfstandig binnen een bereik van ca. 60°.
• Druk opnieuw op de toets OSC om de functie uit te schakelen.

Reiniging

⚠ WAARSCHUWING:

• Trek vóór de reiniging van het apparaat altijd de steker uit de contactdoos
• Wanneer u de veiligheidsbehuizing wilt verwijderen, schakelt u het apparaat uit en trekt u de netsteker uit de contactdoos.

⚠ WAARSCHUWING:

- Dompel het apparaat voor de reiniging niet onder water. Dit zou tot een elektrische schok of brand kunnen leiden.

OPGELET:

• Gebruik géén draadborstel of andere schurende voorwerpen.
• Gebruik geen scherpe of schurende reinigingsmiddelen.
• Reinig het apparaat aan de buitenzijde met een droge doek zonder reinigingsmiddelen.
• Bij hardnekkig vuil maakt u een doek enigszins vochtig met water en veegt het apparaat na de reiniging goed droog.

Technische gegevens

Model: VL 5530 S

Spanningstoevoer: 220-240 V, 50 Hz

Opgenomen vermogen: 50 W

Dit apparaat is gekeurd conform de op dit moment van toepassing zijnde CE-richtlijnen zoals bijvoorbeeld elektromagnetische compatibiliteit en laagspanningsvoorschriften en is geconstrueerd volgens de nieuwste veiligheidstechnische voorschriften.

Technische wijzigingen voorbehouden!

Betekenis van het symbool 'vuilnisemmer'

Bescherm ons milieu, elektrische apparaten horen niet in het huisafval.

Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef daar de elektrische apparaten af die u niet meer gebruikt.

Daardoor helpt u de potentiële eff ecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben.

Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische apparaten.

Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeenteadministratie.
