Značka	AEG
Model	VL 5530 S
Typ produktu	Stojanový ventilátor
Napájení	220-240 V, 50 Hz
Spotřeba elektřiny	50 W
Třída ochrany	I
Čistá hmotnost	2,75 kg
Rychlosti	3 nastavitelné rychlosti
Časovač	Programátor od 0 do 7,5 hodin (po 30 minutách)
Oscilace	Automatická oscilace 60°
Speciální režimy	Spánek (SLEEP) a Příroda (NATURE)
Dálkové ovládání	Ano, dosah až 6 metrů, baterie AAA (nejsou součástí)
Nastavení výšky	Ano, pomocí matice
Naklopení	Ručně nastavitelné (15°)
Doporučená maximální plocha	40 m²
Ochranná mřížka	Ano, s upevňovacími háčky
Sestavení	Nutné před prvním použitím
Čištění	Suchý hadřík, neponořovat
Bezpečnost	Nevkládat předměty do mřížky, nepoužívat bez mřížky
Náhradní díly	Používejte pouze originální příslušenství
Opravitelnost	Obraťte se na kvalifikovaného technika

Často kladené otázky - VL 5530 S AEG

Jak sestavit ventilátor AEG VL 5530 S?

Sestavte křížový podstavec, přišroubujte montážní desku, vložte hlavní trubku, upevněte motor, nasaďte zadní mřížku s kroužkem, nainstalujte vrtuli zarovnáním kolíku, poté přední mřížku. Utáhněte šrouby a zavřete háčky. Podrobnosti najdete v návodu.

Jak používat dálkové ovládání?

Dálkové ovládání funguje bezdrátově až do 6 metrů. Vložte 2 baterie AAA (nejsou součástí) s dodržením polarity. Namiřte na senzor na zařízení. Pokud se dosah sníží, vyměňte baterie.

Jak nastavit časovač?

Stiskněte tlačítko TIMER: každým stisknutím přidáte 30 minut až do 7,5 hodiny. Ventilátor se automaticky vypne po nastavené době.

Co znamenají režimy SLEEP a NATURE?

Režim SLEEP (Spánek) mění rychlost pro noční pohodlí. Režim NATURE simuluje přirozený vánek náhodnou změnou rychlosti. Stisknutím MODE je aktivujete a výběrem NORMAL se vrátíte ke konstantnímu režimu.

Jak čistit ventilátor?

Nejprve odpojte zařízení. Otřete vnější povrch suchým hadříkem. Na odolné nečistoty hadřík lehce navlhčete vodou a poté otřete dosucha. Nikdy neponořujte do vody ani nepoužívejte abrazivní prostředky.

Jak nastavit výšku a sklon?

Pro výšku povolte matici na hlavní trubce, nastavte požadovanou výšku a utáhněte. Pro sklon ručně nakloňte motorový blok dopředu nebo dozadu až o 15°.

Proč ventilátor nefunguje?

Zkontrolujte, zda je zařízení zapojeno do funkční zásuvky 230 V. Ujistěte se, že kontrolka POWER svítí. Vyzkoušejte dálkové ovládání s novými bateriemi. Pokud nic nefunguje, kontaktujte kvalifikovaného technika.

Mohu ventilátor používat venku?

Ne, toto zařízení je určeno pouze pro vnitřní použití. Nevystavujte jej dešti, vlhkosti ani přímému slunečnímu záření.

Jak vyměnit baterie v dálkovém ovládání?

Otevřete prostor pro baterie na zadní straně dálkového ovládání. Vložte 2 baterie R03 AAA 1,5V podle vyznačené polarity. Zavřete prostor. Nemíchejte staré a nové baterie.

Co dělat v případě poruchy nebo poškození?

Nepokoušejte se opravovat sami. Odpojte zařízení a kontaktujte kvalifikovaného technika nebo autorizovaný servis AEG. Používejte pouze originální náhradní díly.

NÁVOD K OBSLUZE VL 5530 S AEG

Přehled jednotlivých součástí ......Strana 3

Návod k použití ......Strana 30

Technické údaje ......Strana 32

Magyarul

Tartalom

Přehled jednotlivých součástí • Az alkatrészek áttekintése

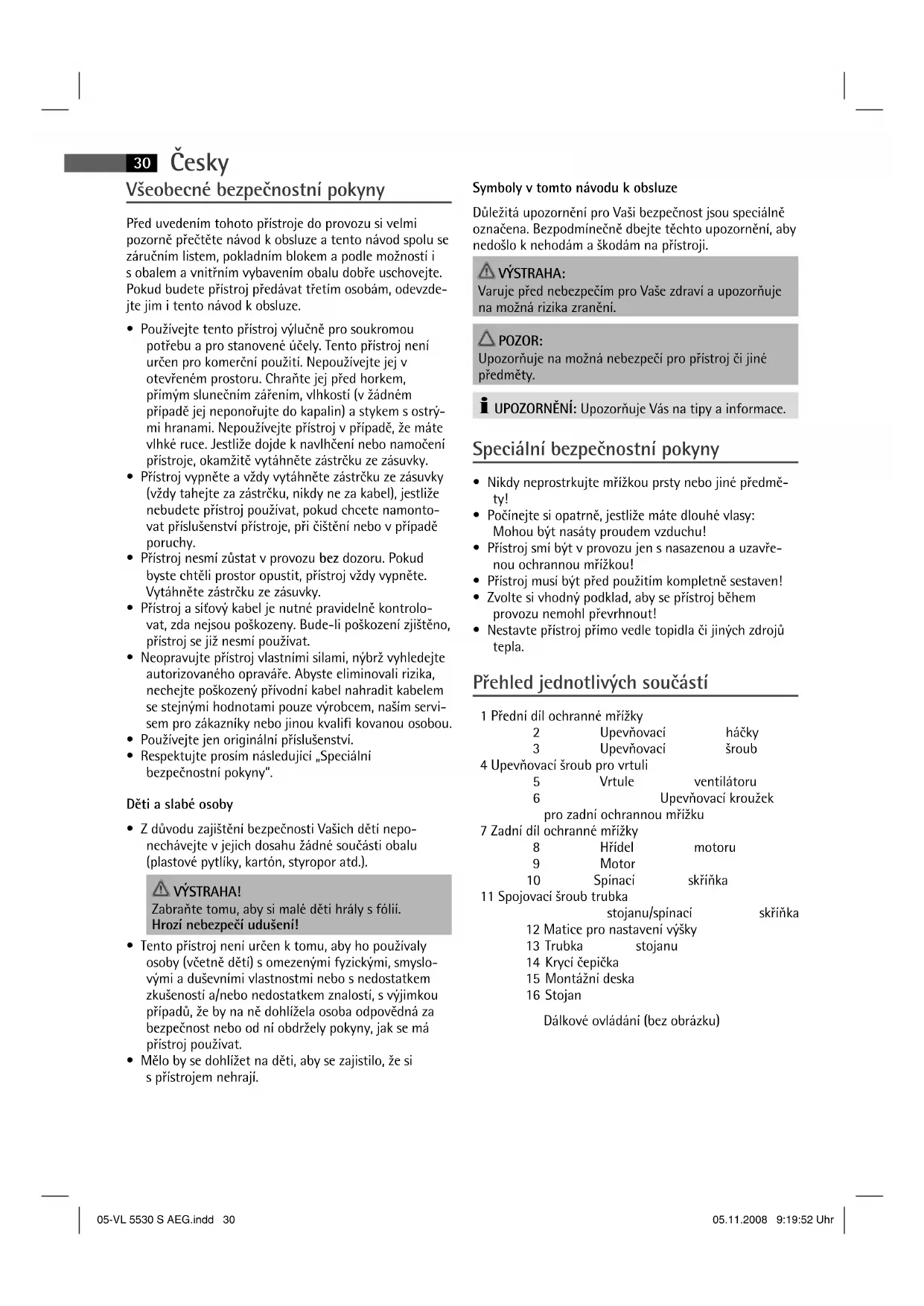

Všeobecné bezpečnostní pokyny

Před uvedením tohoto přístroje do provozu si velmi pozorně přečtěte návod k obsluze a tento návod spolu se záručním listem, pokladním blokem a podle možností i s obalem a vnitřním vybavením obalu dobře uschovejte. Pokud budete přístroj předávat třetim osobám, odevzdejte jim i tento návod k obsluze.

• Používejte tento přístroj výlučně pro soukromou potřebu a pro stanovené účely. Tento přístroj není určen pro komerční použiti. Nepoužívejte jej v otevřeném prostoru. Chraňte jej před horkem, přímým slunečním zářením, vlhkostí (v žádném případě jej neponořujte do kapalin) a stykem s ostrými hranami. Nepoužívejte přístroj v případě, že máte vlhké ruce. Jestliže dojde k navlhčení nebo namočení přístroje, okamžitě vytáhněte zástrčku ze zásuvky.
• Přístroj vypněte a vždy vytáhněte zástrčku ze zásuvky (vždy tahejte za zástrčku, nikdy ne za kabel), jestliže nebudete přístroj používat, pokud chcete namontovat příslušenství přístroje, při čištění nebo v případě poruchy.
• Přístroj nesmí zůstat v provozu bez dozoru. Pokud byste chtěli prostor opustit, přístroj vždy vypněte. Vytáhněte zástrčku ze zásuvky.
• Přístroj a síťový kabel je nutné pravidelně kontrolovat, zda nejsou poškozeny. Bude-li poškození zjištěno, přístroj se již nesmí používat.
• Neopravujte přístroj vlastními silami, nýbrž vyhledejte autorizovaného opraváře. Abyste eliminovali rizika, nechejte poškozený přívodní kabel nahradit kabelem se stejnými hodnotami pouze výrobcem, naším servisem pro zákazníky nebo jinou kvalifi kovanou osobou.
• Používejte jen originální příslušenství.
• Respektujte prosím následující „Speciální bezpečnostní pokyny".

Děti a slabé osoby

- Z důvodu zajištění bezpečnosti Vašich dětí neponechávejte v jejich dosahu žádné součásti obalu (plastové pytlíky, kartón, styropor atd.).

VÝSTRAHA!

Zabraňte tomu, aby si malé děti hrály s fólií. Hrozí nebezpečí udušení!

• Tento přístroj není určen k tomu, aby ho použivaly osoby (včetně dětí) s omezenými fyzickými, smyslovými a duševními vlastnostmi nebo s nedostatkem zkušeností a/nebo nedostatkem znalostí, s výjimkou případů, že by na ně dohlížela osoba odpovědná za bezpečnost nebo od ní obdržely pokyny, jak se má přístroj používat.
• Mělo by se dohlížet na děti, aby se zajistilo, že si s přístrojem nehrají.

Symboly v tomto návodu k obsluze

Důležitá upozornění pro Vaši bezpečnost jsou speciálně označena. Bezpodmínečně dbejte těchto upozornění, aby nedošlo k nchodám a škodám na přístroji.

VÝSTRAHA:

Varuje před nebezpečím pro Vaše zdraví a upozorňuje na možná rizika zranění.

POZOR:

Upozorňuje na možná nebezpečí pro přístroj či jiné předměty.

UPOZORNĚNÍ: Upozorňuje Vás na tipy a informace.

Speciální bezpečnostní pokyny

• Nikdy neprostrkujte mřížkou prsty nebo jiné předměty!
• Počinejte si opatrně, jestlíže máte dlouhé vlasy: Mohou být nasáty proudem vzduchu!
• Přístroj smí být v provozu jen s nasazenou a uzavřenou ochrannou mřížkou!
• Přístroj musí být před použitím kompletně sestaven!
• Zvolte si vhodný podklad, aby se přístroj během provozu nemohl převrhnout!
• Nestavte prístroj prímo vedle topidla či jiných zdrojů tepla.

Přehled jednotlivých součástí

1 Přední díl ochranné mřížky

2 Upevňovací háčky
3 Upevňovací šroub

4 Upevňovací šroub pro vrtuli

5 Vrtule ventilátoru
6 Upevňovací kroužek

pro zadní ochrannou mřižku

7 Zadní díl ochranné mřížky

8 Hřídel motoru
9 Motor
0 Spínaci skříňka

11 Spojovací šroub trubka

stojanu/spinací skřiňka

12 Matice pro nastavení výšky
13 Trubka stojanu
14 Krycí čepička
15 Montážní deska
16 Stojan

Dálkové ovládání (bez obrázku)

Použití odpovídající určení

Je určen výhradně pro tento účel a smí být používán rovněž pouze pro tento účel. Smí být používán jen způsobem popsaným v tomto návodu k použití. Tento přístroj nesmíte používat pro průmyslové účely.

Každé jiné použití se pokládá za použití neodpovídající určení a může vést k poškození věcí či dokonce k poranění osob.

ETV - Elektro-Technische Vertriebsgesellschaft mbH neručí za škody vzniklé použitím, jež neodpovídá určení, pro které je přístroj určen.

Vybalení přístroje

• Vyjměte přístroj z obalu.
• Odstraňte veškerý obalový materiál, jako jsou fólie, výplně, kabelový držák a kartónový obal.
  • Zkontrolujte obsah dodávky.

i UPOZORNĚNÍ:

Na přístroji se mohou ještě nacházet prach či zbytky nečistot z výroby. Doporučujeme Vám, abyste plášť přístroje ořeli navlhčenou látkou.

Návod k montáži

Přístroj musí být před uvedením do provozu kompletně sestaven! oporučujeme vám brát při čtení textu v úvahu také přehled jednotlivých součástí.

1. Složte části stojanu ke kříži.
2. Pevně přišroubujte montážní desku (15). Součástí dodávky jsou čtyři křížové šrouby.
3. Posuňte odnímatelný kryt (14) na nejnižší polohu na trubce stojanu (13).
4. Uvolněte spojovací šroub (11) a nasuňte těleso se spínací skřiňkou (10) resp. motorem (9) na trubku stojanu. Poté šroub rukou pevně utáhněte.
5. Nasadte zadní ochrannou mřížku (7) v souladu s drážkami.

i UPOZORNĚNÍ:

Dbejte na to, aby držadlo ukazovalo nahoru.

1. Otočte upevňovací kroužek (6) pro zadní ochrannou mřížku (7) ve směru hodinových ručiček.
2. Nasad'te vrtuli. Dávejte při tom pozor na vodící kolík v hřídeli motoru.
3. Pevně přišroubujte upevňovací šroub (4) pro vrtuli proti směru hodinových ručiček.
4. Zavěste přední ochrannou mřížku (1).

i UPOZORNĚNÍ:

Dbejte na to, aby se otvory por upevňovací šroub v přední a zadní ochranné mřížce kryly.

1. Zajistěte ochrannou mřížku pomoci dodávaného upevňovacího šroubu.
2. Zaklapněte upevňovací háčky.

Umístění

Přístroj je vhodné umístit na hladkou plochu odolnou proti skluzu.

Uvedení do provozu

Elektrické připojení

1. Před zastrčením zástrčky do zásuvky překontrolujte, zda síťové napětí, které chcete používat, souhlasí s hodnotou síťového napětí uvedeného na přístroji. Příslušné údaje najdete na typovém štítku.
2. Připojte přístroj do předpisově instalované zásuvky s ochranným kolíkem 230 V, 50 Hz. Kontrolní POWER svítilna svítí.

Dálkové ovládání

• Bezdrátové dálkové ovládání má dosah až 6 metrů.
• Při ovládání dbejte na volný průhled mezi dálkovým ovládáním a čidlem na přístroji.
• Pokud není tento dosah dostatečný, je nutné vyměnit baterie.

Vložení baterií do dálkového ovládání (Baterie nejsou součástí dodávky)

• Na zadní straně dálkového ovládání otevřete kryt přihrádky na baterie.
  • Vložte 2 baterie MICRO typu R03 „AAA“ 1,5V.
• Dbejte na správnou polaritu. Údaje k tomu naleznete na dálkovém ovládání.
• Přihrádku na baterie zavřete.

i UPOZORNĚNÍ:

• Tlačítka označená * se nacházejí na přístroji nebo na dálkovém ovládání.
• Pokud dálkové ovládání nebude delší dobu používáno, baterie prosím vyjměte, aby nedošlo k „vytečení“ akumulátorové kyseliny.

△ POZOR:

• Vybité baterie nepatri do domovního odpadu. Staré baterie doneste do sběrny určené pro tento účel. Potřebné informace obdržite od Vašeho obecního úřadu.
• Rozdílné typy baterií či nové a použité baterie nesmějí být používány dohromady.

Používání

Základní nastavení

Před uvedením přístroje do provozu nastavte požadovaný úhel sklon ventilátoru. Ventilátor nastavíte do požadovaného sklonu tak, že oběma rukama uchopíte těleso ventilátoru a nastavíte jej do požadované polohy.

32

Česky

POZOR: Úhel sklonu čini zhruba 15 stupňů.

Nastavení výšky

Pro změnu výšky ventilátoru uvolněte matice (12).

ON/OFF\*

Stisknutím tohoto tlačitka přístroj zapnete či vypnete.

SPEED\*

Stisknutím tlačitka SPEED navolíte jeden ze tří rychlostních stupňů.

TIME\*

Když chcete přístroj vypnout v určitou dobu, stiskněte tlačítko TIMER.

UPOZORNĚNÍ:

Každým stisknutim tlačitka TIMER se provozní doba prodlouži o třicet minut.

Funkce změny vzduchu MODE\*

Přístroj disponuje dvěma speciálními funkemi SLEEP a NATURE. Počet otáček ventilátoru se u obou funkcí různě mění.

• Stisknutim tlačitka MODE zapnete tuto funkci.
• Zvolenim funkce NORMAL se vrátite do normálního provozu.

OSC\* Oscilace

• Zvolením funkce OSC se přístroj samostatně natoči v rozsahu cca 60 stupňů.
  • Pro vypnutí funkce stiskněte opět tlačitko OSC.

Čištění

VÝSTRAHA:

• Pred čištěním vždy vytáhněte zástrčku.
• Pokud byste měli odstranit ochrannou mřížku: vždy přístroj vypněte a vytáhněte zástrčku.
• Pro čištění přístroje ho nenořte v žádném případě do vody. Mohlo by to vést k úrazu elektrickým proudem či požáru.

POZOR

• Nepouživejte drátěný kartáč ani jiné drhnouci předměty.
• Nepoužívejte žádné ostré či drhnoucí čistici prostředky.

- Přístroj otřete z vnějšku suchou látkou bez jakýchkoliv přísad.

- V prípadě silně ulpívajícího znečištění hadřík lehce navlhčete vodou a poté prístroj do sucha vytřete.

Technické údaje

Model: VL 5530 S

Pokrytí napětí: 220-240 V, 50 Hz

Příkon: 50 W

Třída ochrany: I

Čistá hmotnost: 2,75 kg

Tento přístroj byl testován podle všech příslušných, v současné době platných směrnic CE, jako je např. elektromagnetická kompatibilita a direktiva o nízkonapčťové bezpečnosti, a byl zkonstruován podle nejnovějsích bezpečnostně-technických předpisů.

Vyhrazujeme si technické změny!

Význam symbolu „Popelnice“

Chraňte naše životní prostředí, elektropřístroje nepatří do domovniho odpadu.

Pro likvidaci elektropřístrojů použijte určených sběrných míst a odevzdejte zde elektropřístroje, jestliže je už nebudete používat.

Pomůžete tak předejít možným negativním dopadům na životní prostředí a lidské zdraví, ke kterým by mohlo dojit v důsledku nesprávné likvidace.

Přispějete tím ke zhodnocení, recyklaci a dalším formám zhodnocení starých elektronických a elektrických přístrojů.

Informace o tom, kde lze tyto pristroje odevzdat k likvidaci, obdržite prostřednictvím územně správních celků nebo obecního úřadu.
