MANUAL DE UTILIZADOR Skyr@cer USB 4101 GMR TOPCOM

• Ligação USB ( USB 2.0 recomendada ! )

• Um drive CD-ROM 2 Instalação

1. Antes de inserir o stick USB sem fio no computador, por favor instalar primeiro

o Software. Nota: Todas as imagens instantâneas da instalação mencionadas neste manual estão baseadas no Windows XP. Para outros sistemas operativos windows, todos os procedimentos são iguais, mas o ecrã não é exactamente o mesmo.

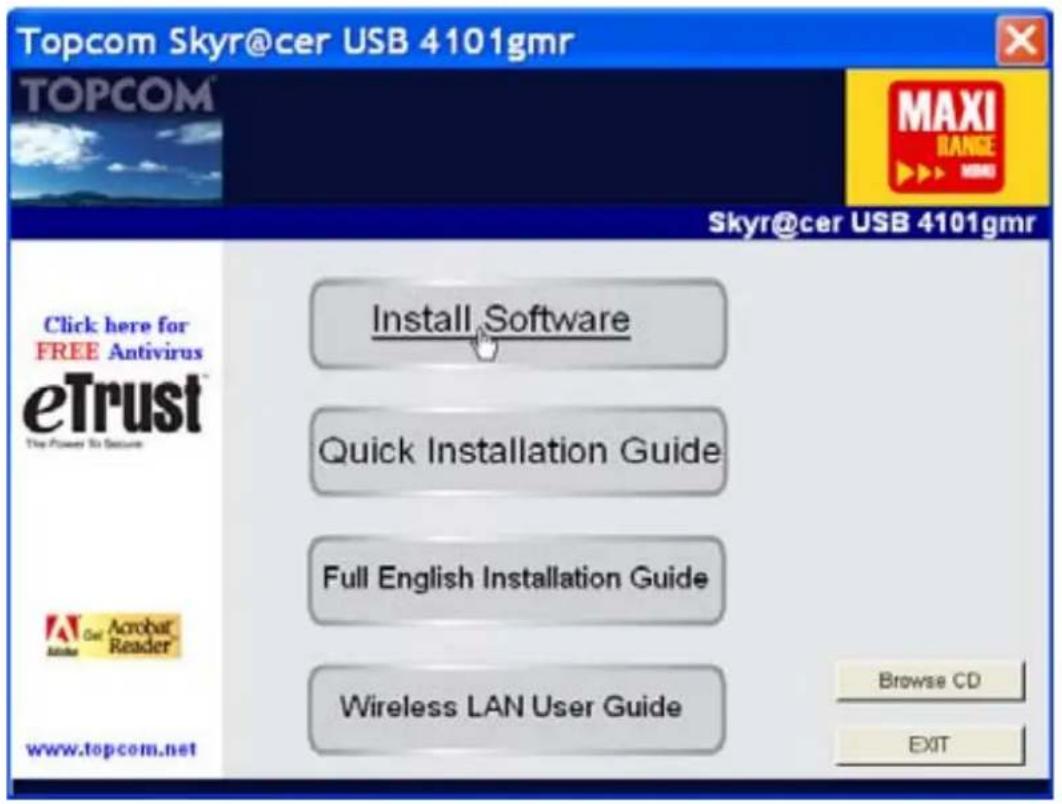

3. O Assistente de Instalação começa a funcionar automaticamente.

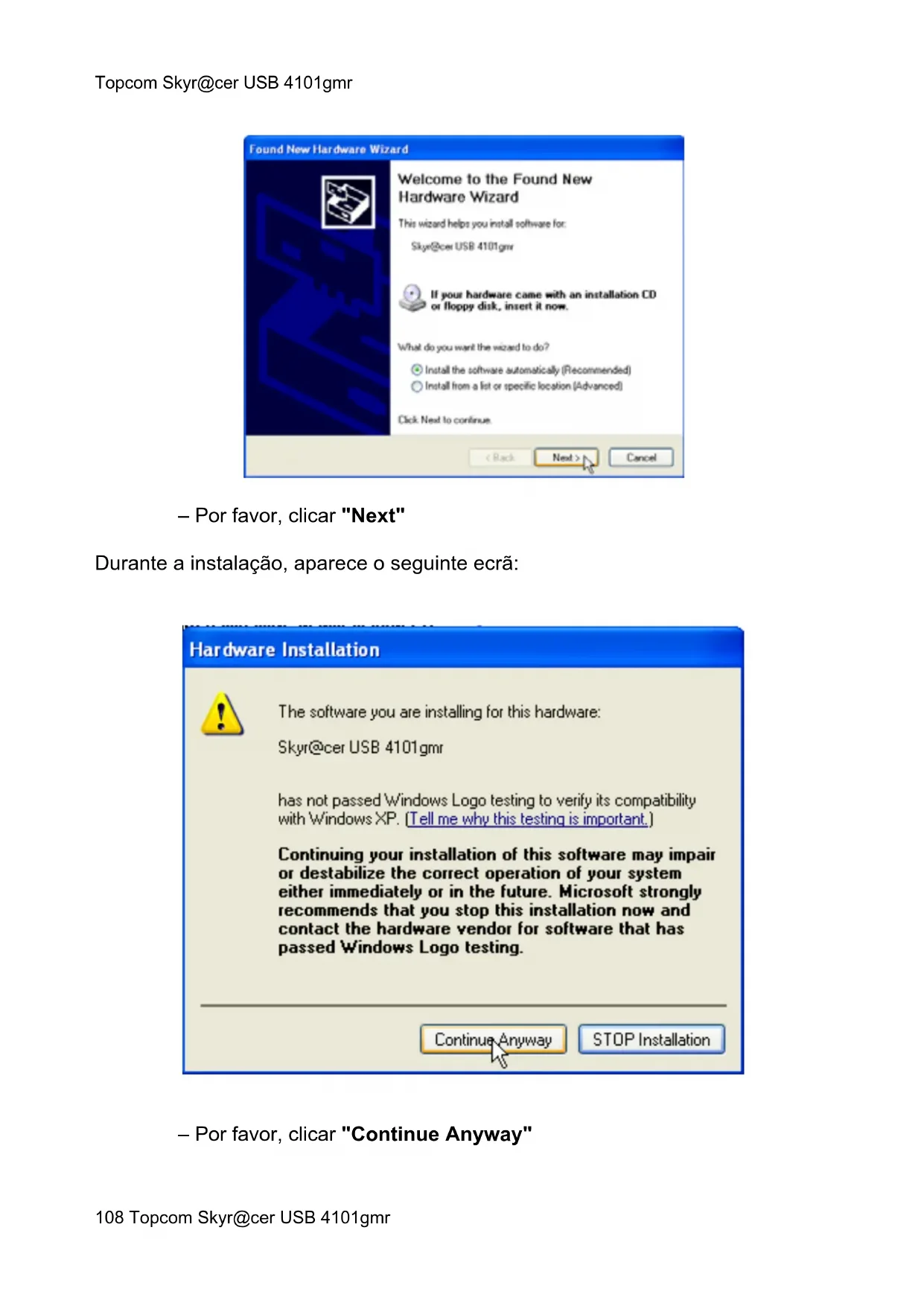

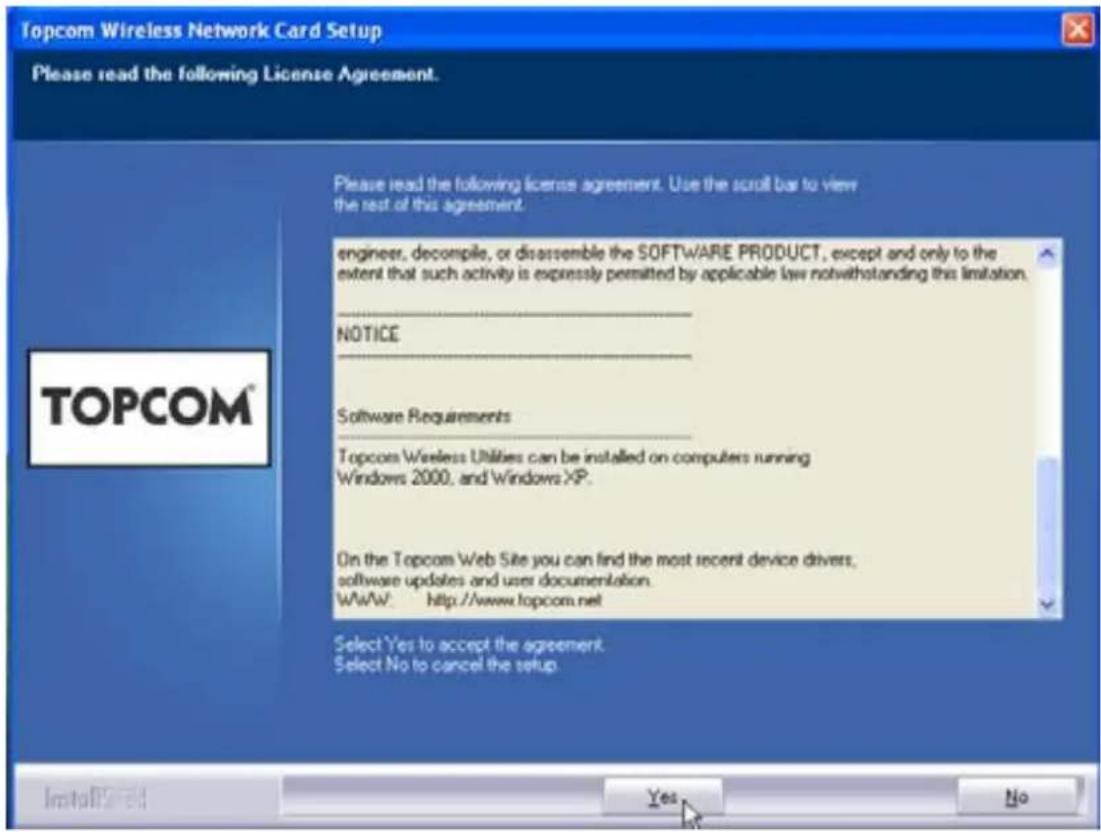

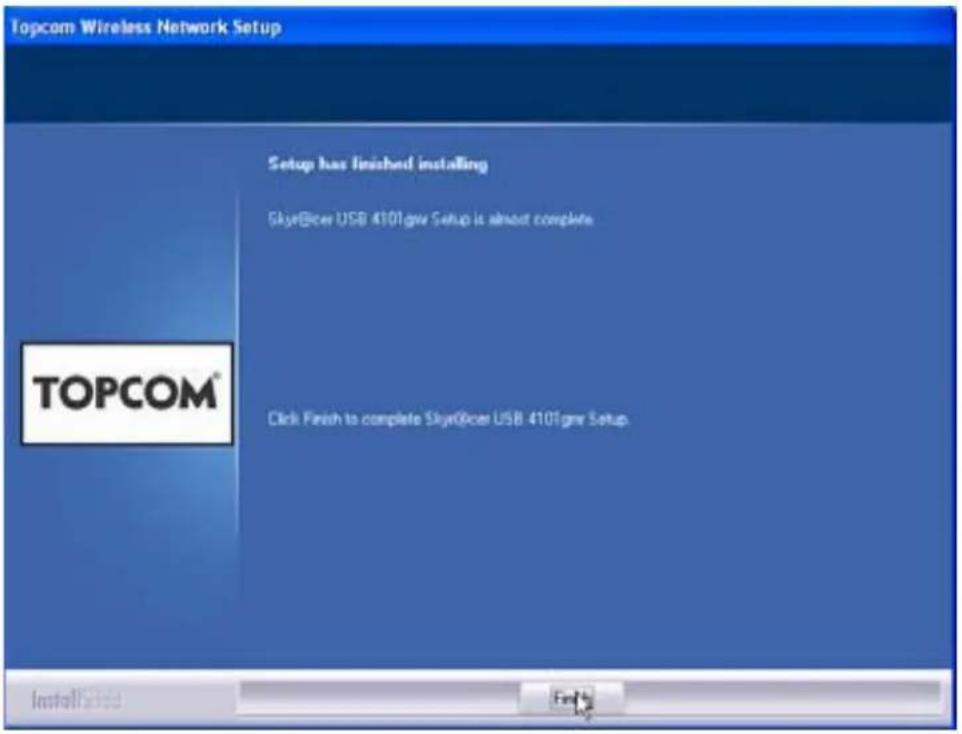

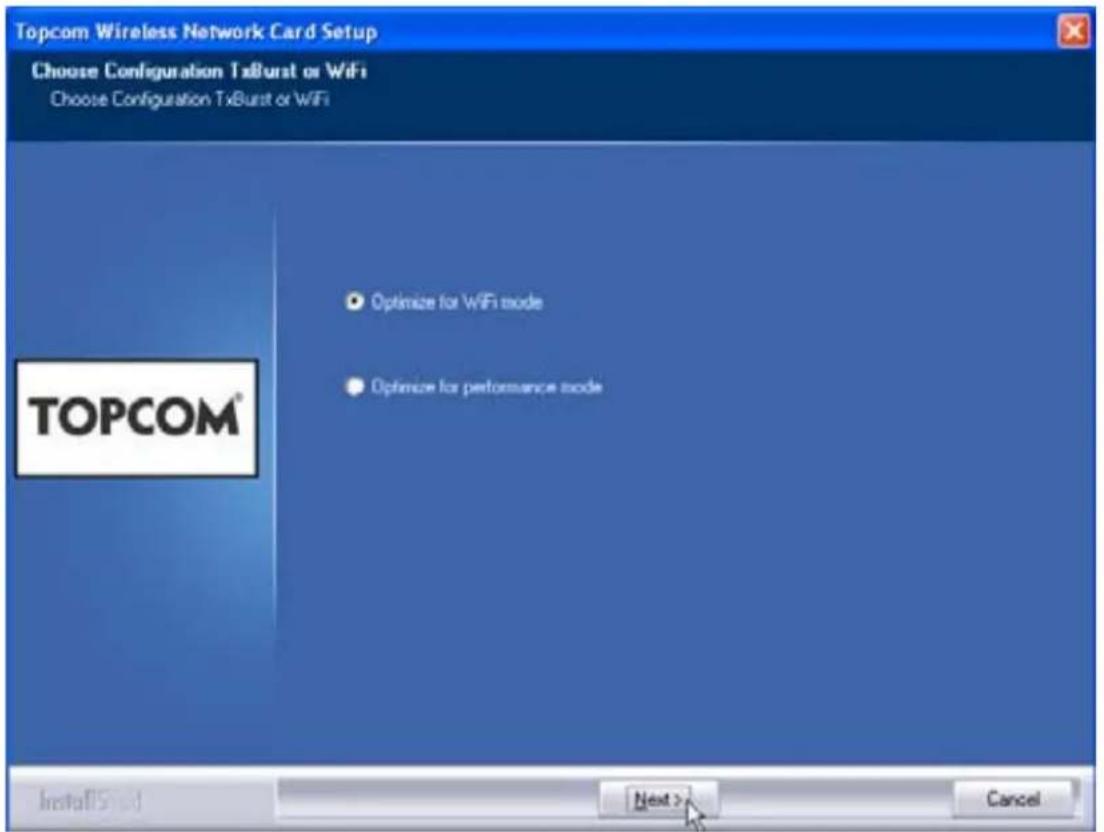

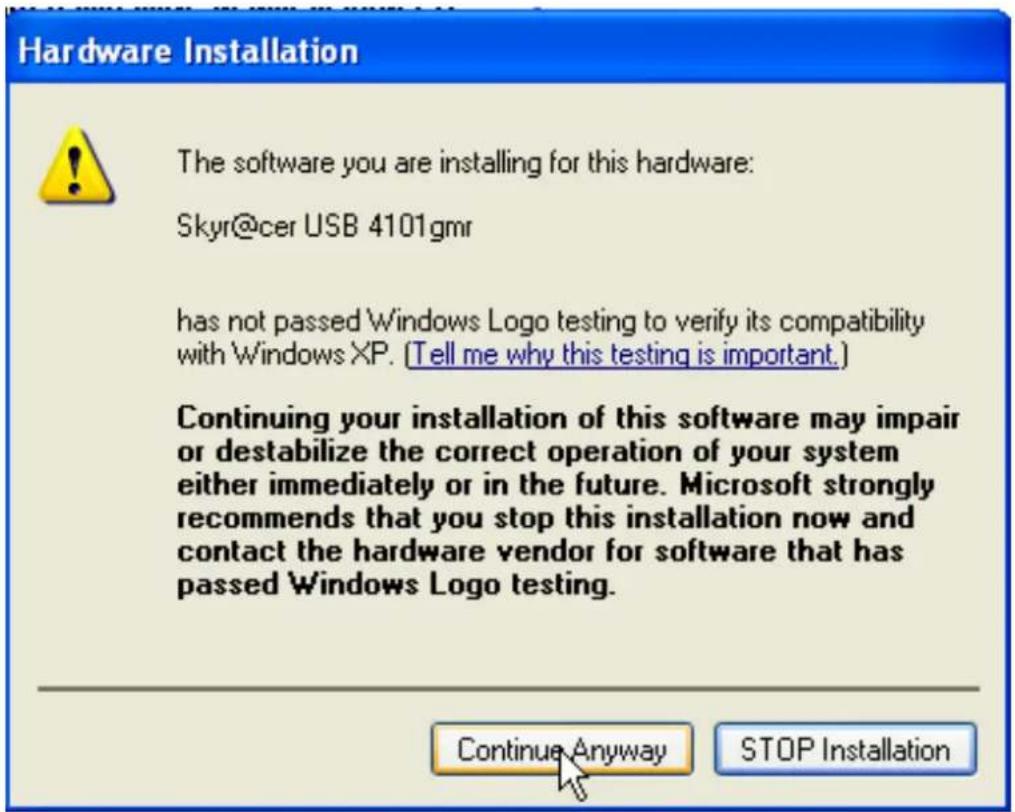

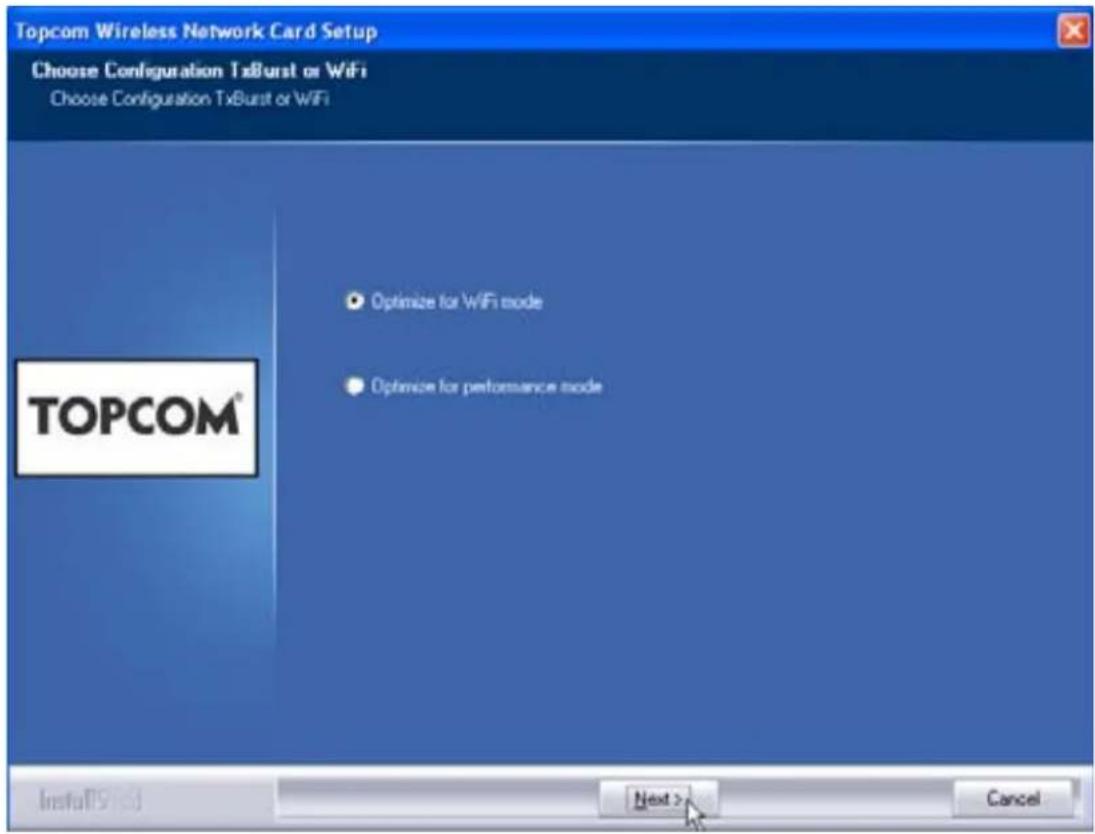

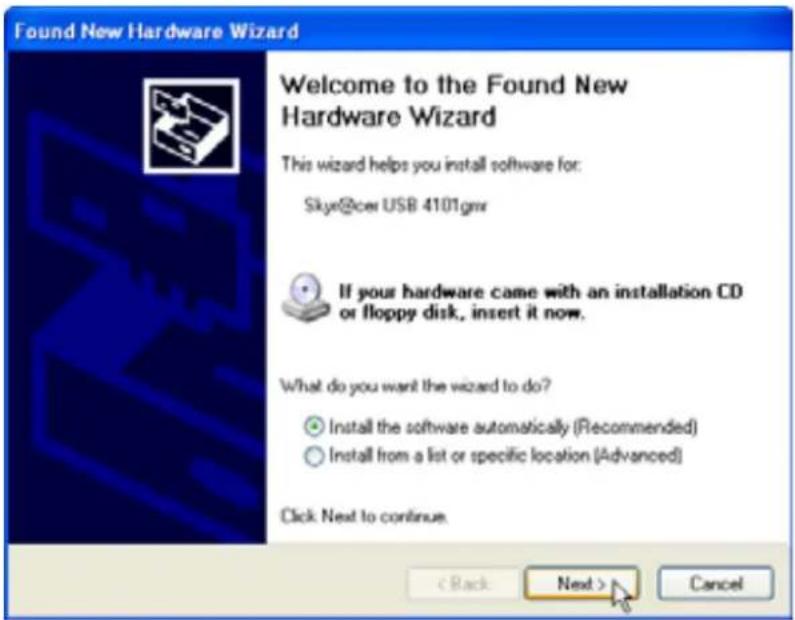

– Por favor, clicar "Yes" para iniciar a instalação. – Por favor, clicar "Next"Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 107 PORTUGUÊS – Por favor, clicar "Next" Agora colocar o Stick USB sem fio na porta USB. Os drivers são instalados automaticamente.Topcom Skyr@cer USB 4101gmr 108 Topcom Skyr@cer USB 4101gmr – Por favor, clicar "Next" Durante a instalação, aparece o seguinte ecrã: – Por favor, clicar "Continue Anyway"Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 109 PORTUGUÊS – Por favor, clicar "Finish" – Por favor, clicar "Finish"

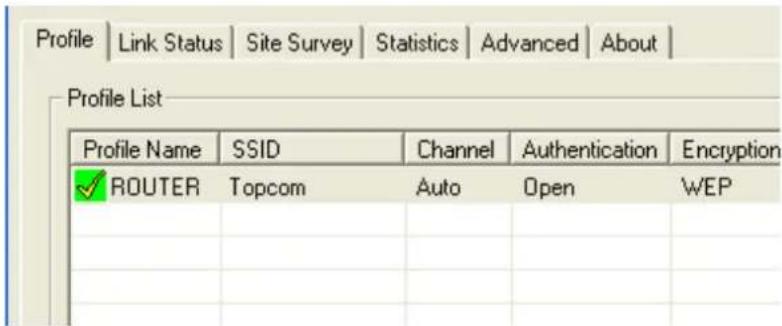

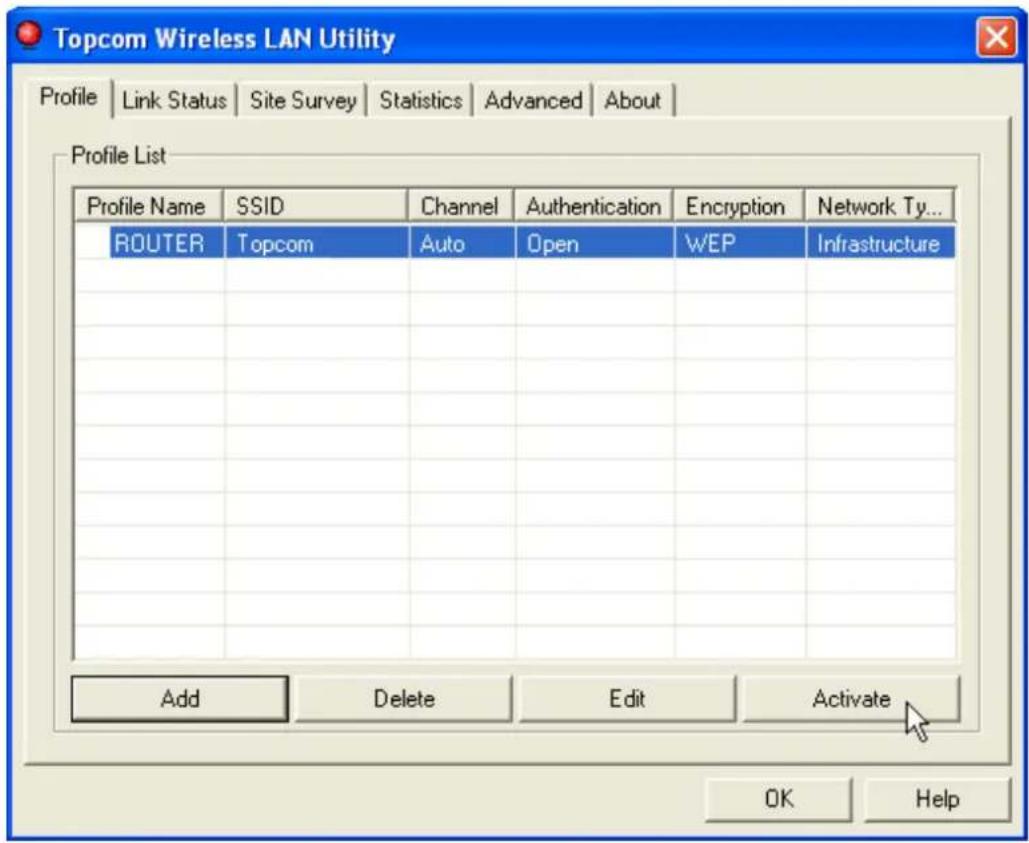

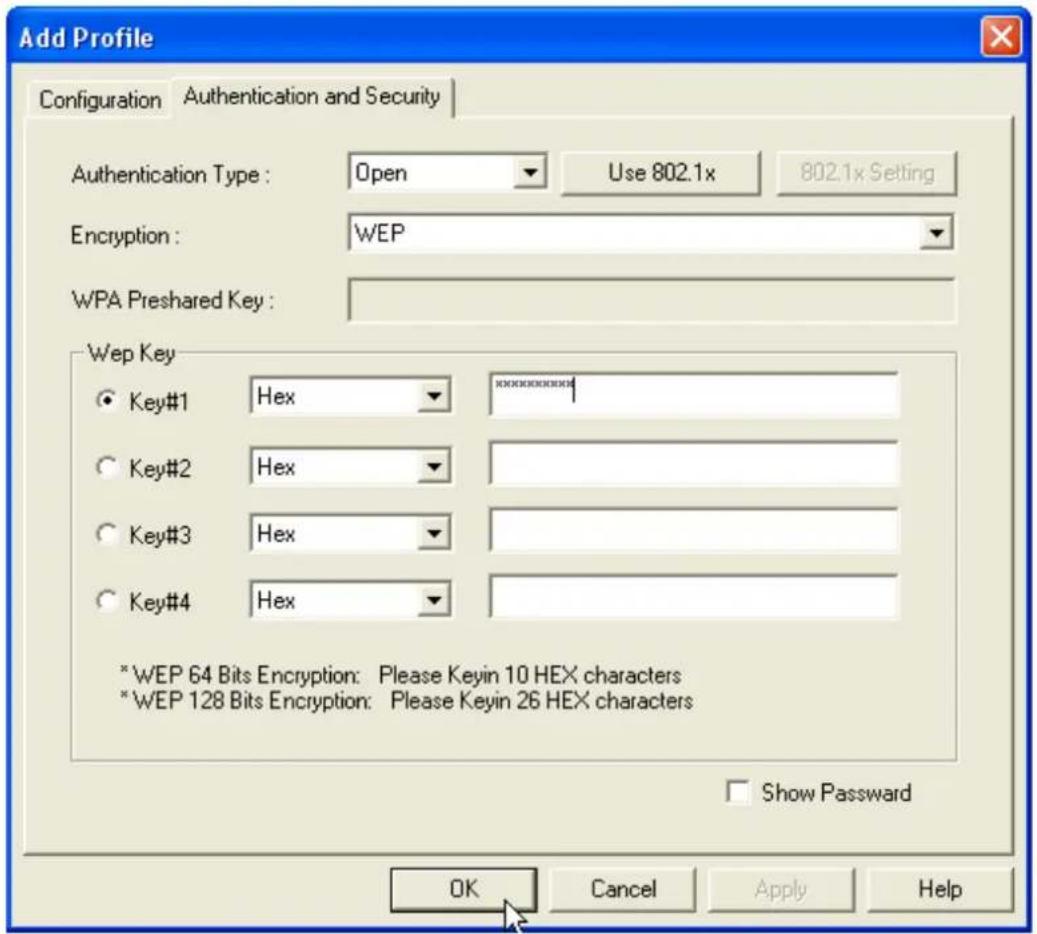

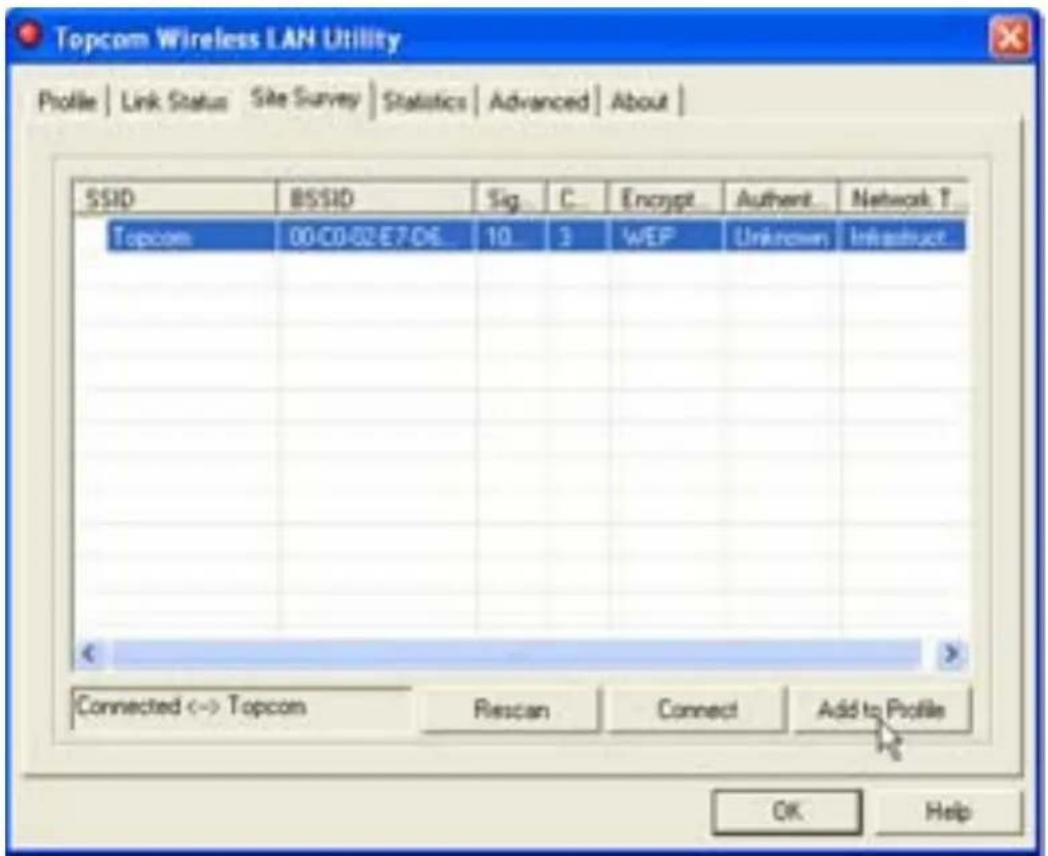

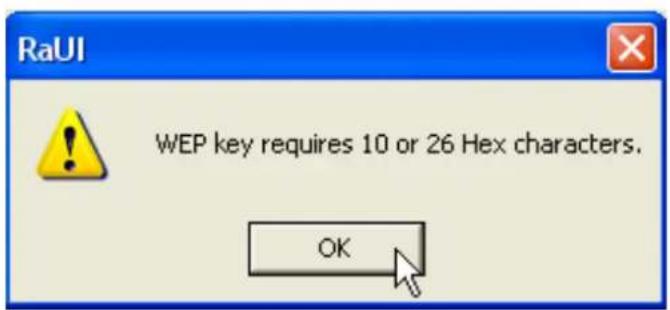

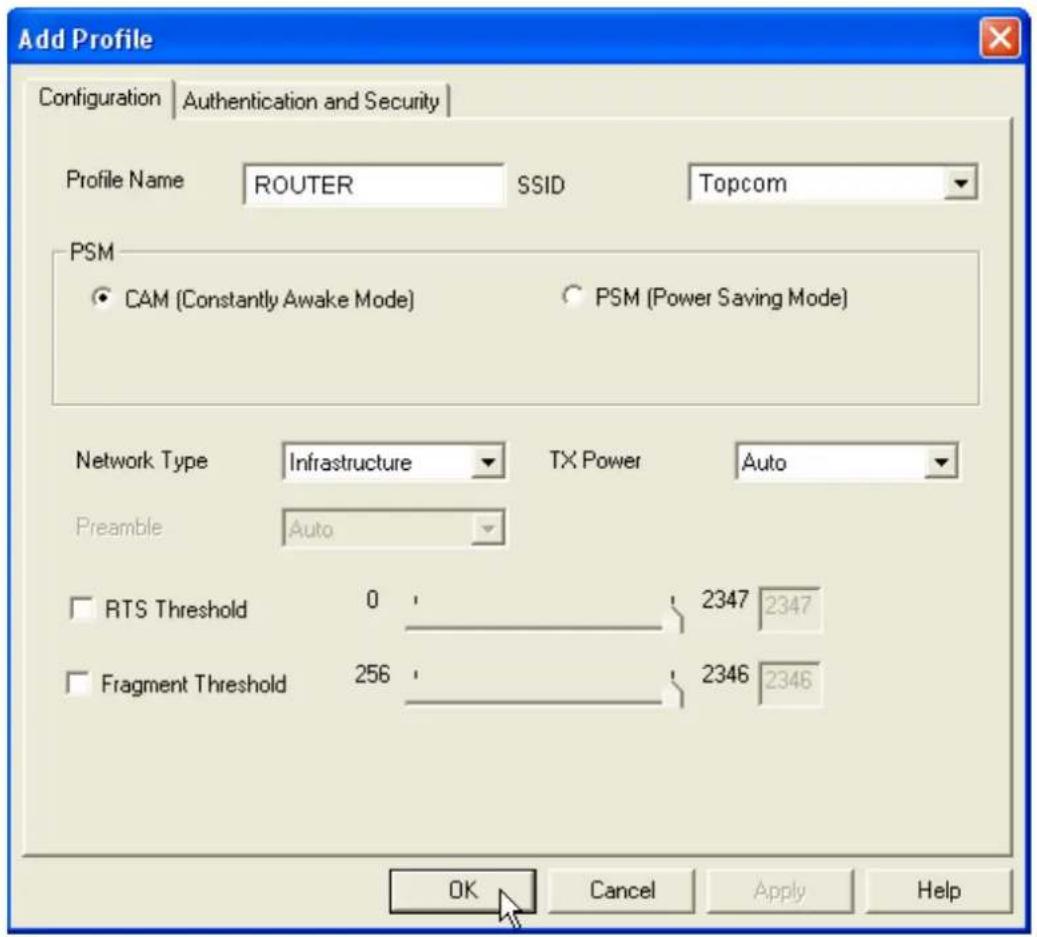

Quando terminada a instalação, o ícone aparece na bandeja (Systray).Topcom Skyr@cer USB 4101gmr 110 Topcom Skyr@cer USB 4101gmr 3 Configuração Clicar duas vezes no ícone para abrir. Aparece "Site Survey" no ecrã. Todas as redes sem fio disponíveis aparecem na janela. No exemplo acima, o SSID é "Topcom" e é utilizada a encriptação. Ao clicar "Connect", é possível a ligação a uma rede sem fio até que o computador seja desligado. Ao clicar "Add to Profile", a configuração para este Ponto de Acesso Sem fio (ou Router Sem fio) é armazenada na lista de perfil. – Agora, seleccionar o Ponto de Acesso Sem fio e clicar "Add to Profile".Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 111 PORTUGUÊS Aparece o próximo ecrã: – Agora introduzir o nome do perfil : No exemplo acima é criado "ROUTER". –Clicar OK para confirmar. Observação: Quando o Ponto de Acesso sem Fio possui programações de encriptação, aparece o seguinte ecrã. No exemplo acima, é utilizada a encriptação WEP. –Clicar OKTopcom Skyr@cer USB 4101gmr 112 Topcom Skyr@cer USB 4101gmr Aparece o próximo ecrã: – Introduzir a chave de encriptação. Por favor, verificar se foi introduzido exactamente o mesmo tipo de encriptação / chave que o Ponto de Acesso Sem fio (ou Router Sem fio) –Clicar OK para confirmar. Agora está criado o perfil sem fio.Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 113 PORTUGUÊS – Agora clicar "Activate" para activar o perfil. O ícone em frente do nome do perfil e o ícone na bandeja indicam que a ligação é correcta. Para maiores detalhes, por favor, ler todo o manual do utilizador em inglês no CD- rom.Topcom Skyr@cer USB 4101gmr 114 Topcom Skyr@cer USB 4101gmr 4 Garantia

4.1 Período de garantia

As unidades Topcom têm um período de garantia de 24-meses. O período de garantia tem efeito a partir da date de compra da unidade. Consumíveis e defeitos causados por negligência que possam afectar o funcionamento ou o valor do equipamento não se encontram cobertos por esta garantia. Prova de garantia terá de ser apresentado com a apresentação do respectivo confirmação de compra, no qual aparecem indicados a data de compra da unidade assim como o modelo.

4.2 Modo de funcionamento da garantia

Uma unidade defeituosa necessita de ser devolvida aos serviços centrais da Topcom juntamente com uma nota de compra válida. Sendo detectados defeitos na unidade durante o seu período de garantia, a Topcom ou o seu representante oficial compromete-se a reparar qualquer defeito derivado de material ou falhas de fabricação, sem qualquer custo adicional. A Topcom de acordo com o seu próprio critério cumprirá com as obrigações de garantia reparando ou trocando as unidades defeituosas as peças das respectivas unidades. No caso de substituição, a cor e modelo poderão diferentes da cor da unidade inicialmente adquirida. A data inicial de compra determinará o início do período de garantia O período de garantia não será estendido no caso da unidade ser trocada ou reparada por Topcom ou qualquer dos seus centros de reparação.

4.3 Excluído da garantia

Danos ou defeitos ocasionados por uma manipulação ou funcionamento incorrecto com a unidade derivado da utilização de peças não-originais não recomendadas pela Topcom não se encontram cobertos por esta garantia. A garantia não cobre danos ocasionados por factores exteriores, tais como relâmpagos, água e fogo, ou qualquer dano causado durante o seu transporte. Não se poderá reclamar os direitos de garantia se o número de série que se encontra na unidade tiver sido alterado, retirado ou ilegível. Qualquer reclamação de garantia não será válida se a unidade tiver sido reparada, alterada ou modificada pelo comprador ou por terceiros não autorizados pelos serviços centrais da Topcom 5 Colocação do dispositivo (ambiente) No final do ciclo de vida do produto, o mesmo não deve ser deitado fora no lixo normal da morada, o produto deve ser levado a um ponto de recolha para a reciclagem de equipamentos eléctricos e electrónicos. Isto está indicado no símbolo no produto, manual do utilizador e/ou na caixa do mesmo. Alguns dos materiais do produto podem ser reutilizados, quando enviados ao ponto de reciclagem. Reutilizar algumas partes ou matéria prima dos produtos usados, é uma importante contribuição para proteger o ambiente. Por favor, entrar em contacto com as autoridades locais, para maiores informações sobre os pontos de recolha da sua cidade.Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 115 ǼȁȁǾȃǿȀǹ 1 ǹʌĮȚIJȒıİȚȢ IJȠȣ ıȣıIJȒμĮIJȠȢ
