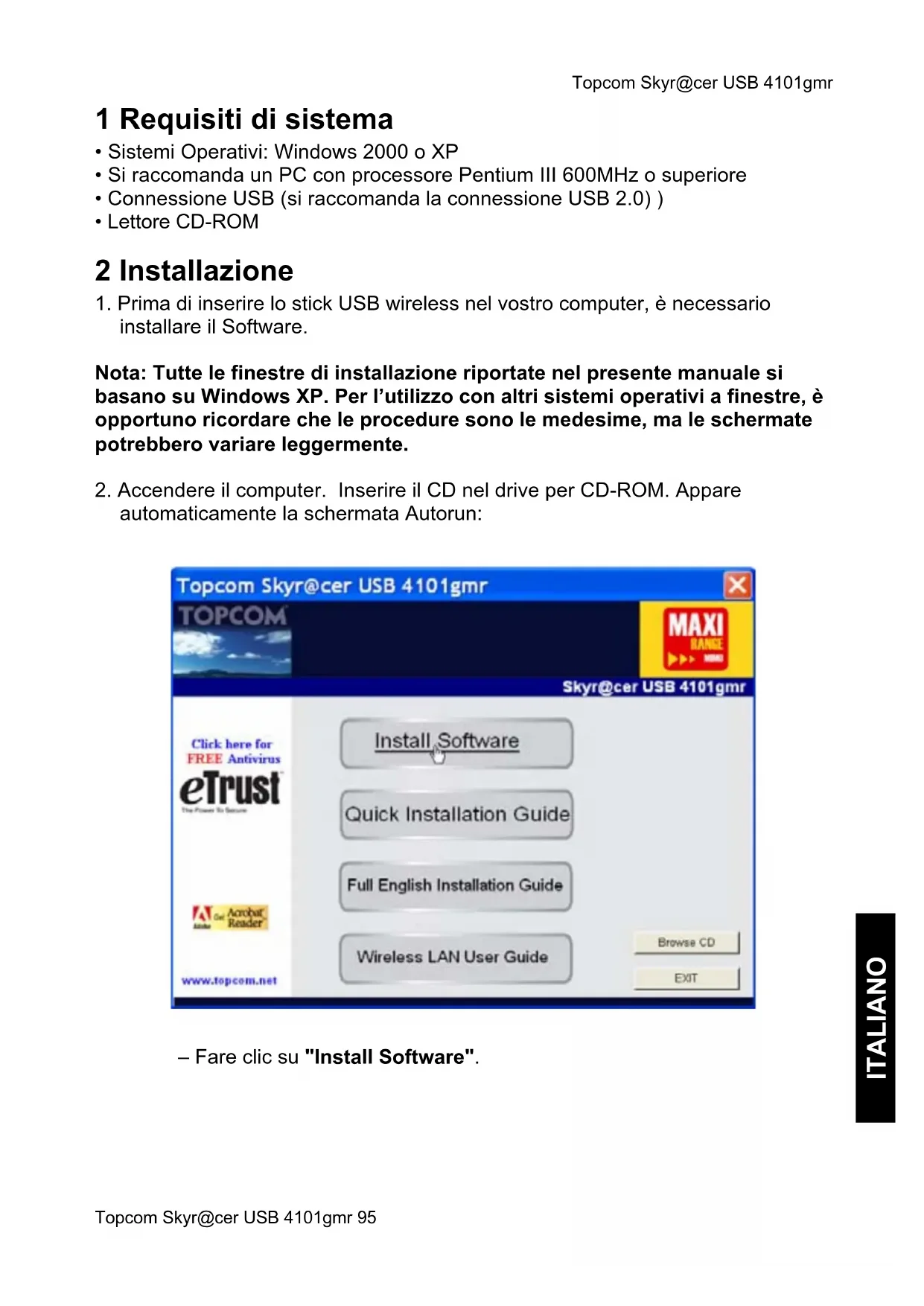

MANUALE UTENTE Skyr@cer USB 4101 GMR TOPCOM

• Si raccomanda un PC con processore Pentium III 600MHz o superiore

• Connessione USB (si raccomanda la connessione USB 2.0) )

• Lettore CD-ROM 2 Installazione

1. Prima di inserire lo stick USB wireless nel vostro computer, è necessario

installare il Software. Nota: Tutte le finestre di installazione riportate nel presente manuale si basano su Windows XP. Per l’utilizzo con altri sistemi operativi a finestre, è opportuno ricordare che le procedure sono le medesime, ma le schermate potrebbero variare leggermente.

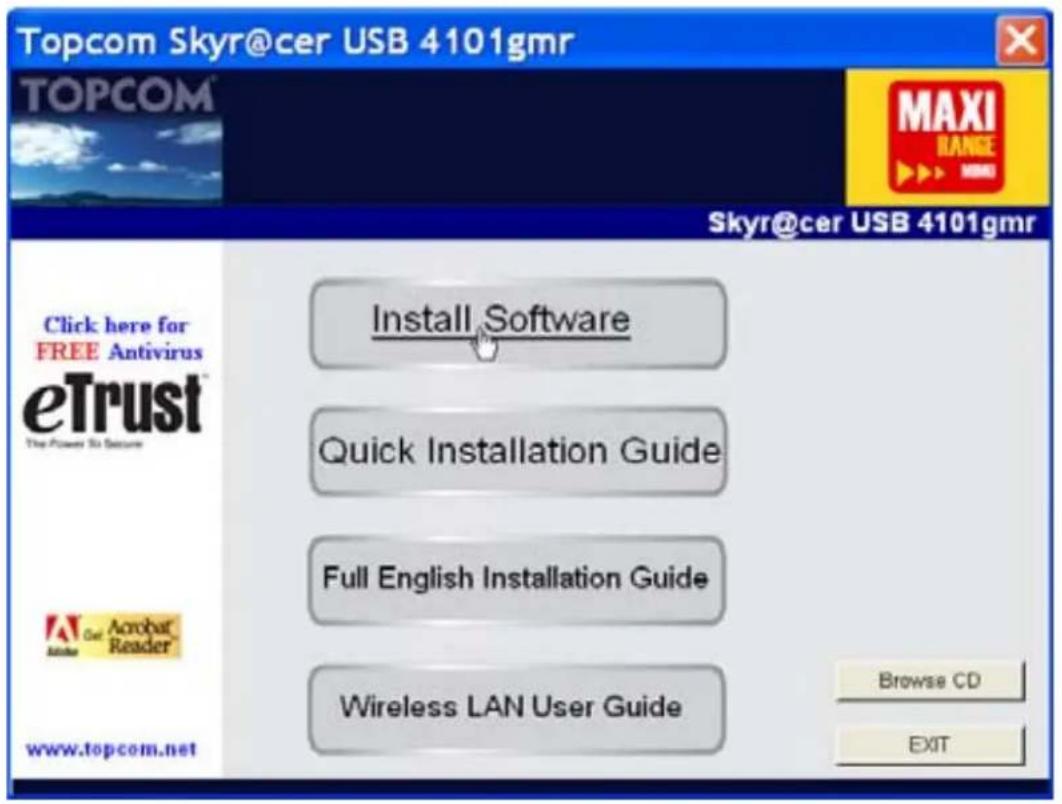

2. Accendere il computer. Inserire il CD nel drive per CD-ROM. Appare

automaticamente la schermata Autorun: – Fare clic su "Install Software".Topcom Skyr@cer USB 4101gmr 96 Topcom Skyr@cer USB 4101gmr

3. Il Wizard di Installazione viene avviato automaticamente.

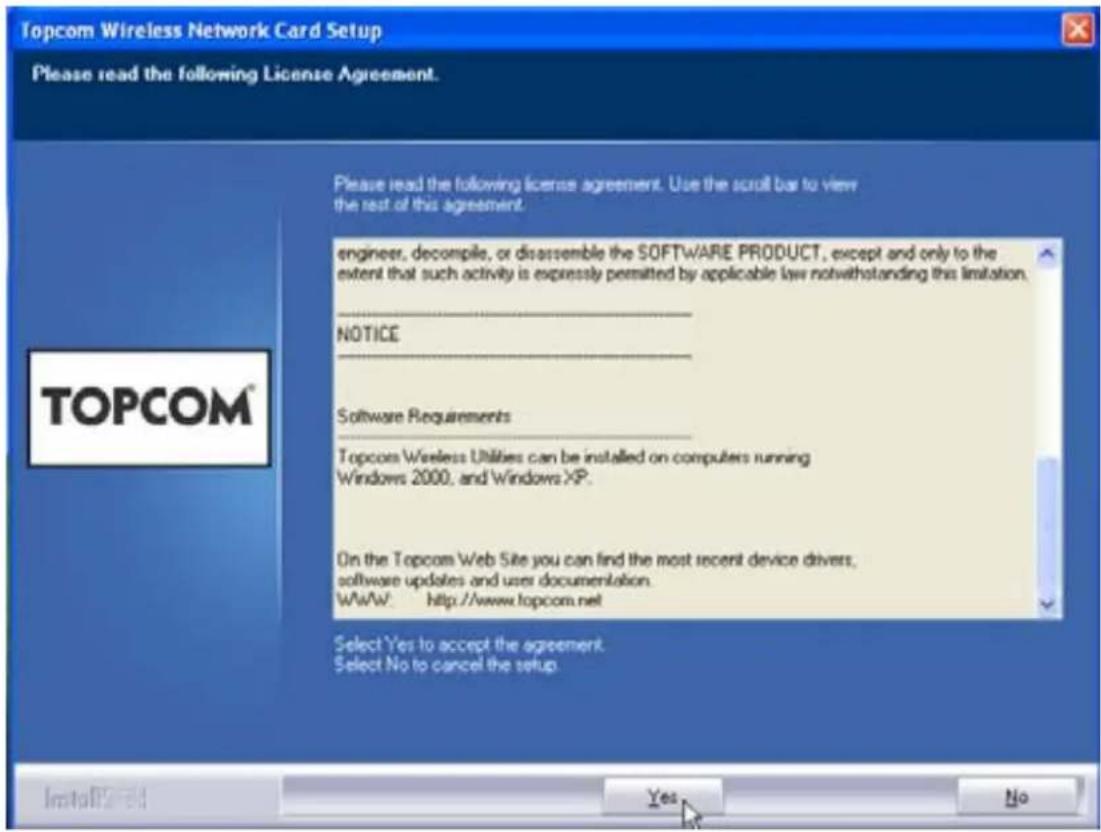

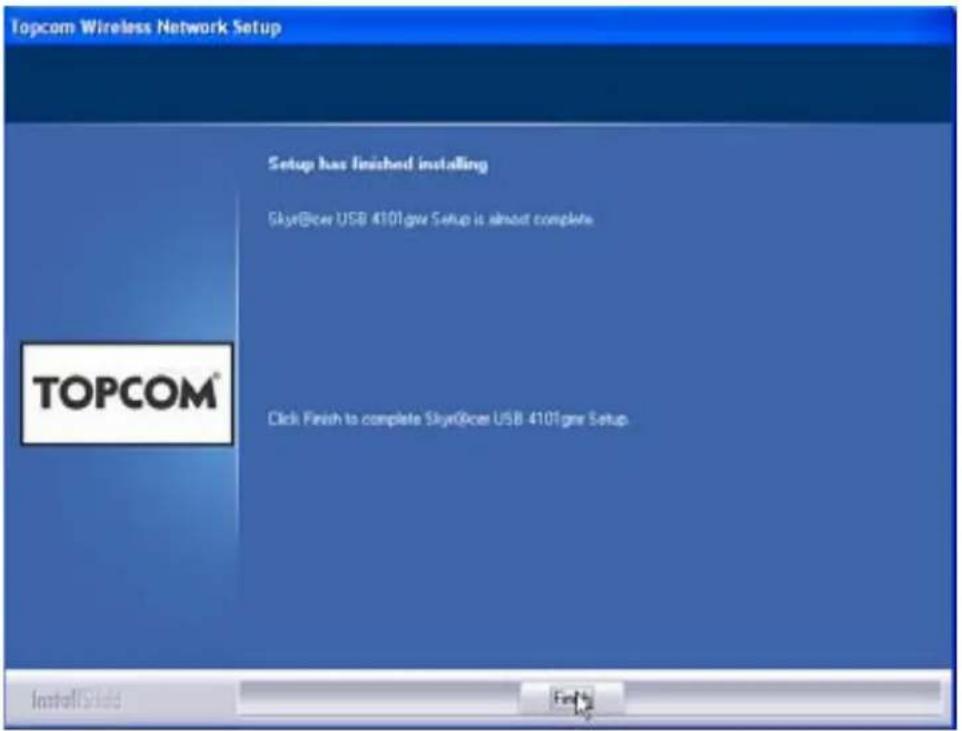

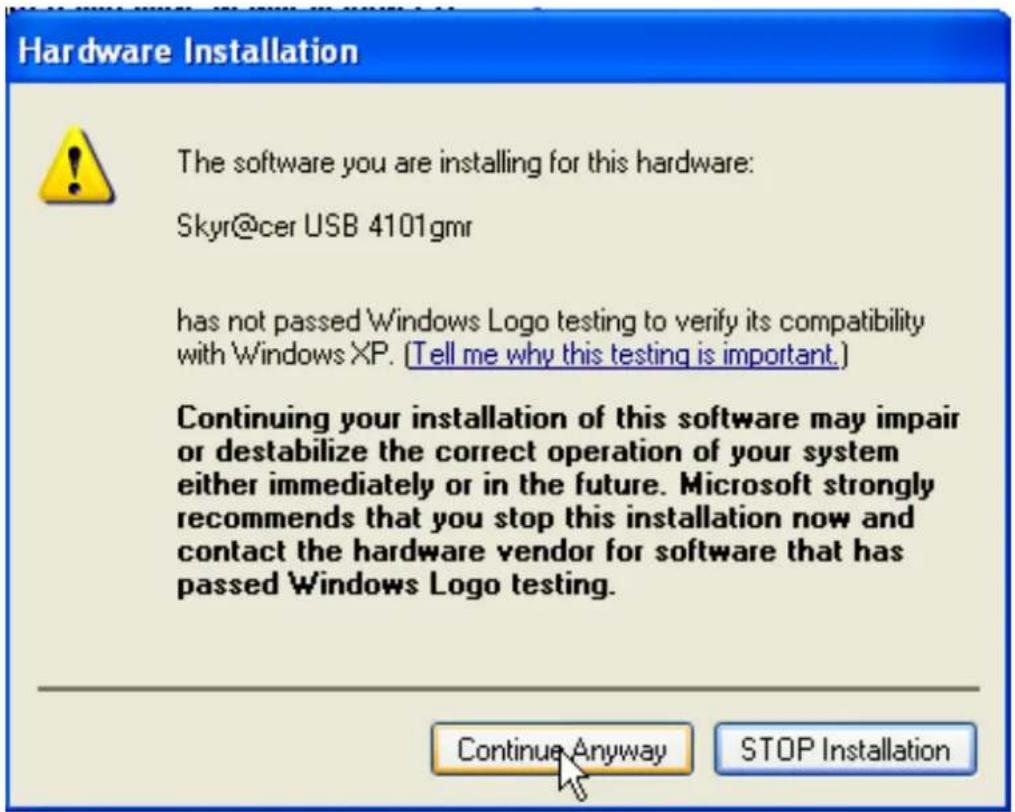

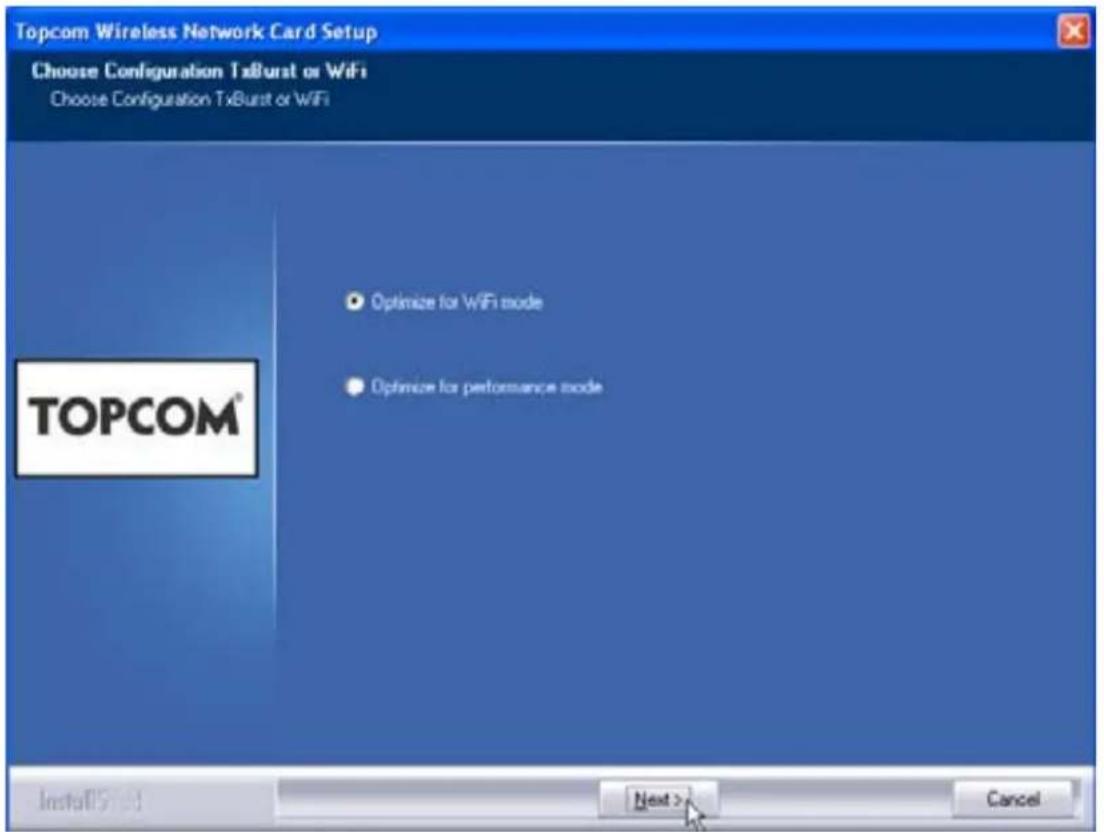

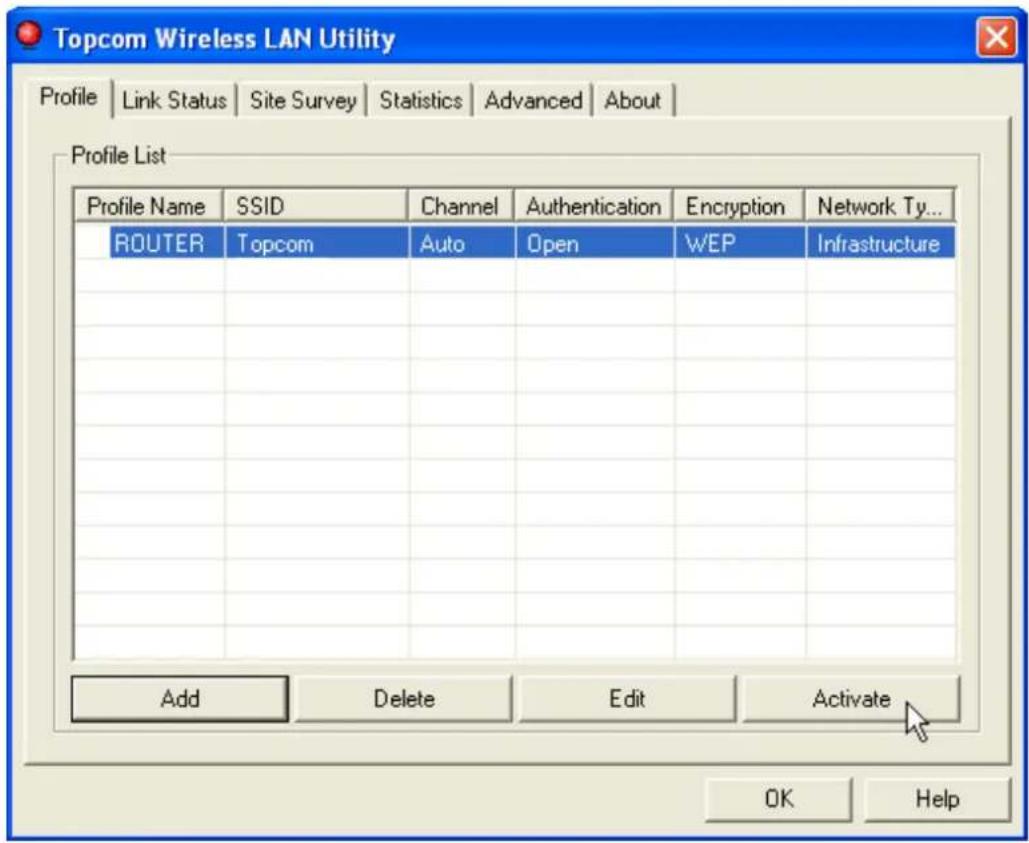

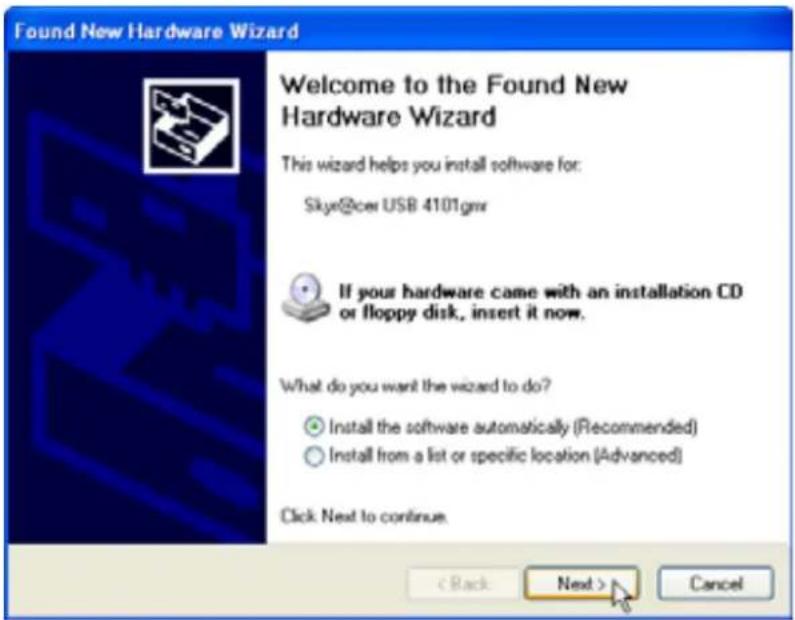

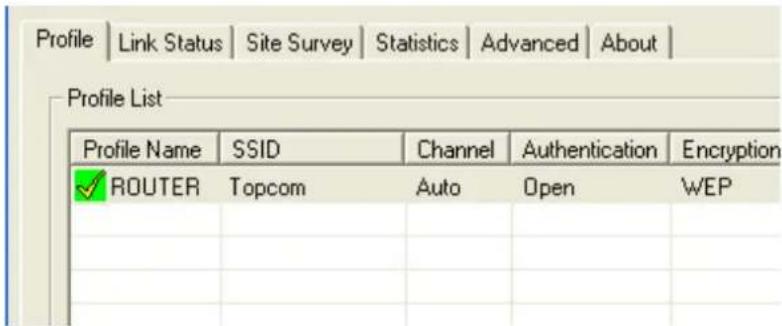

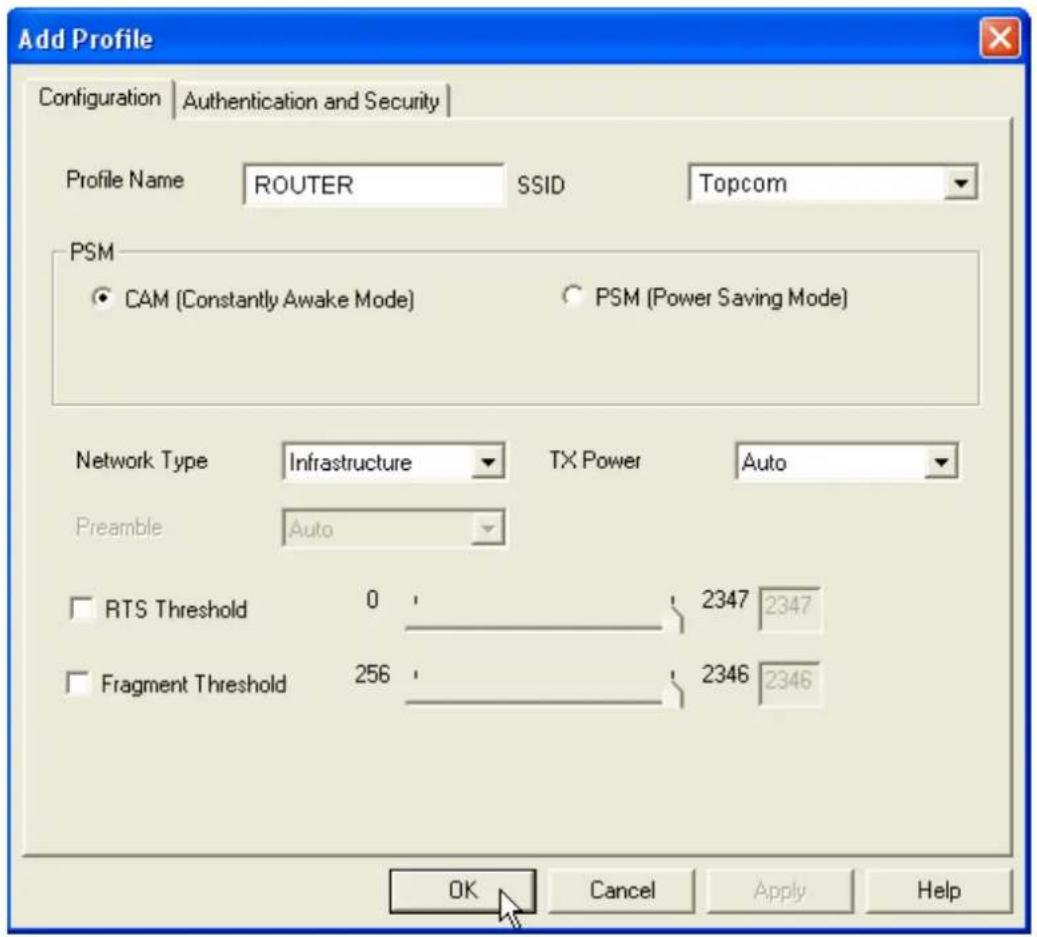

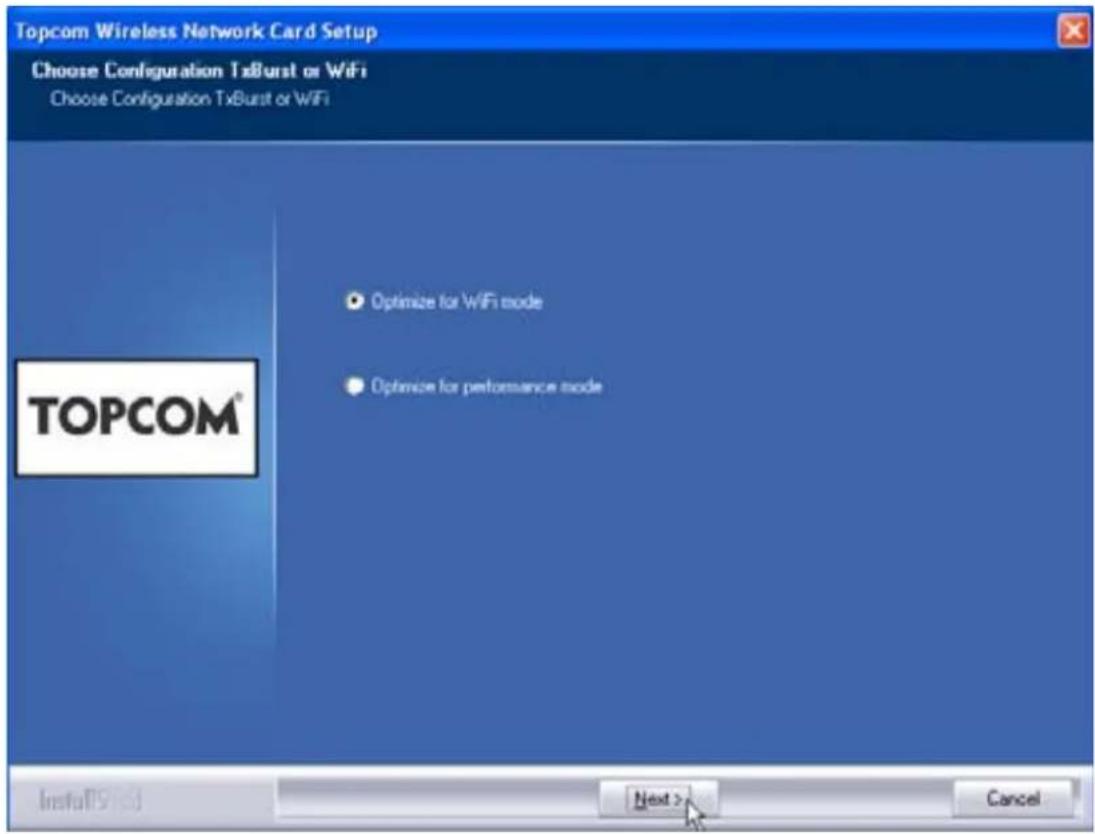

– Fare clic su "Yes" per avviare l’installazione. – Fare clic su "Next"Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 97 ITALIANO – Fare clic su "Next" Ora, inserire lo Stick USB Wireless nella porta USB. I driver vengono installati automaticamente.Topcom Skyr@cer USB 4101gmr 98 Topcom Skyr@cer USB 4101gmr – Fare clic su "Next" Durante l’installazione appare la seguente schermata: – Fare clic su "Continue Anyway"Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 99 ITALIANO – Fare clic su "Finish" – Fare clic su "Finish" Quando l’installazione sarà stata completata con successo, sulla vostra Barra di sistema apparirà l’icona della utility .Topcom Skyr@cer USB 4101gmr 100 Topcom Skyr@cer USB 4101gmr 3 Configurazione Fare doppio clic sull’icona per aprire la utility. Appare la schermata "Site Survey": Nella finestra vengono visualizzate tutte le reti wireless disponibili. Nell’esempio qui riportato, l’identificativo SSID è "Topcom" e viene utilizzata la crittografia WEP. Facendo clic su "Connect", è possibile collegarsi alla rete wireless fino a quando il computer non viene spento. Facendo clic su "Add to Profile", le impostazioni dell’Access Point Wireless (o del Router Wireless) selezionato vengono memorizzate nell’elenco dei profili. – A questo punto, selezionare il vostro Access Point Wireless e fare clic su "Add to Profile".Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 101 ITALIANO Appare la seguente schermata: – Immettere un nome da attribuire al profilo: Nell’esempio sopra riportato, il nome prescelto per il profilo creato è "ROUTER". – Fare clic su OK per confermare. Nota: Se l’Access Point Wireless presenta delle configurazioni di crittografia, appare la seguente schermata. Nell’esempio qui riportato viene utilizzata la crittografia WEP. – Fare clic su OKTopcom Skyr@cer USB 4101gmr 102 Topcom Skyr@cer USB 4101gmr Appare la seguente schermata: – Immettere la chiave crittografica. Accertarsi che il tipo di crittografia e la chiave crittografica immesse siano le stesse del vostro Access Point Wireless (o del Router Wireless) – Fare clic su OK per confermare. È stato creato il profilo wireless.Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 103 ITALIANO – A questo punto fare clic su "Activate" per attivarlo. L’icona davanti al nome del profilo e l’icona sulla barra di sistema indicano che la connessione è avvenuta con successo. Per ulteriori informazioni, vedere la guida utente completa (in inglese) sul CD-rom in dotazione.Topcom Skyr@cer USB 4101gmr 104 Topcom Skyr@cer USB 4101gmr 4 Garanzia

4.1 Periodo di garanzia

Gli apparecchi Topcom sono coperti da una garanzia di 24 mesi. Il periodo di garanzia è valido a partire dalla data di acquisto dell’apparecchio. Si intendono esclusi dalla garanzia i materiali di consumo o i guasti che influiscono in modo irrilevante sul funzionamento o sul valore dell’apparecchio. La garanzia è valida unicamente presentando il documento originale che certifichi la data di acquisto e il modello dell’apparecchio.

4.2 Applicazione della garanzia

L’apparecchio difettoso dovrà essere restituito a un centro di assistenza Topcom insieme a un valido documento di acquisto. Qualora si verificassero problemi all’apparecchio durante il periodo di garanzia, Topcom o il centro di assistenza ufficialmente autorizzato provvederanno gratuitamente alle riparazioni di qualsiasi guasto causato da difetti di fabbricazione o di materiale. In conformità agli obblighi di garanzia qui disposti, Topcom avrà la facoltà, a propria discrezione, di riparare o sostituire parti dell’apparecchio difettoso o l’apparecchio stesso.In caso di sostituzione, è possibile che il colore e il modello siano diversi rispetto all’apparecchio originariamente acquistato. La validità del periodo di garanzia decorre dalla data del primo acquisto. Ogni sostituzione o riparazione dell’apparecchio da parte di Topcom o dei centri di assistenza autorizzati non comporta estensione del periodo di garanzia.

4.3 Esclusioni di garanzia

Si intendono esclusi dalla garanzia tutti i danni o i guasti dovuti a una cattiva manutenzione o a un errato utilizzo dell’apparecchio, nonché i danni dovuti all’uso di ricambi non originali o di accessori non raccomandati da Topcom. La garanzia non copre i danni causati da fattori esterni (fulmini, acqua, incendio, ecc.) o dovuti al trasporto. La garanzia non potrà essere applicata qualora i numeri di fabbricazione apposti sull’apparecchio siano stati modificati, rimossi o resi illeggibili. Qualsiasi reclamo in garanzia verrà invalidato in caso di riparazioni, manomissioni o modifiche da parte dell’acquirente o da centri di assistenza Topcom non qualificati e non ufficialmente autorizzati. 5 Smaltimento dell’apparecchio (ambiente) Alla conclusione del suo ciclo di vita, il prodotto non deve essere gettato nel contenitore dei rifiuti domestici, ma deve essere depositato presso un apposito punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Questa raccomandazione è riportata sul manuale d’uso e/o sulla confezione; è indicata, inoltre, dal simbolo riportato sul prodotto. Alcuni materiali del prodotto possono essere riutilizzati se consegnati presso un centro di riciclaggio. Riciclando alcune parti o materie prime dei prodotti usati si offre un importante contributo alla protezione dell’ambiente. Per maggiori informazioni sui punti di raccolta più vicini, contattare le autorità locali.Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 105 PORTUGUÊS 1 Requisitos do Sistema
