HASZNÁLATI ÚTMUTATÓ Skyr@cer USB 4101 GMR TOPCOM

HU A jelen használati útmutatóban leírt adatokra a gyártó fenntartja a változtatás jogát.

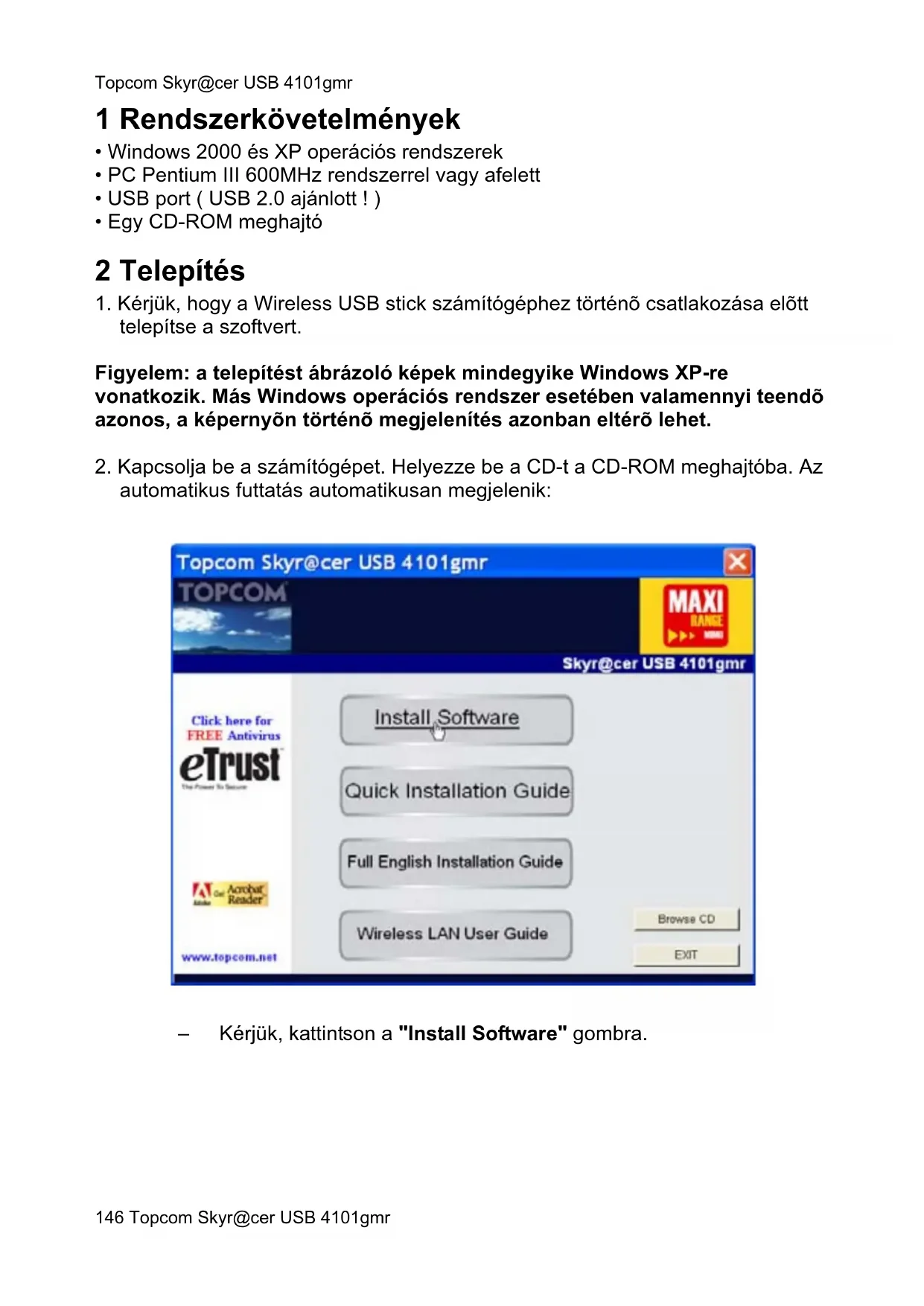

1 Rendszerkövetelmények

• Windows 2000 és XP operációs rendszerek
  • PC Pentium III 600MHz rendszerrel vagy afelett
  • USB port ( USB 2.0 ajánlott ! )
  • Egy CD-ROM meghajtó

2 Telepítés

1. Kérjük, hogy a Wireless USB stick számítógéphez történő csatlakozása előtt telepítse a szoftvert.

Figyelem: a telepítést ábrázoló képek mindegyike Windows XP-re vonatkozik. Más Windows operációs rendszer esetében valamennyi teendő azonos, a képernyőn történő megjelenítés azonban eltérő lehet.

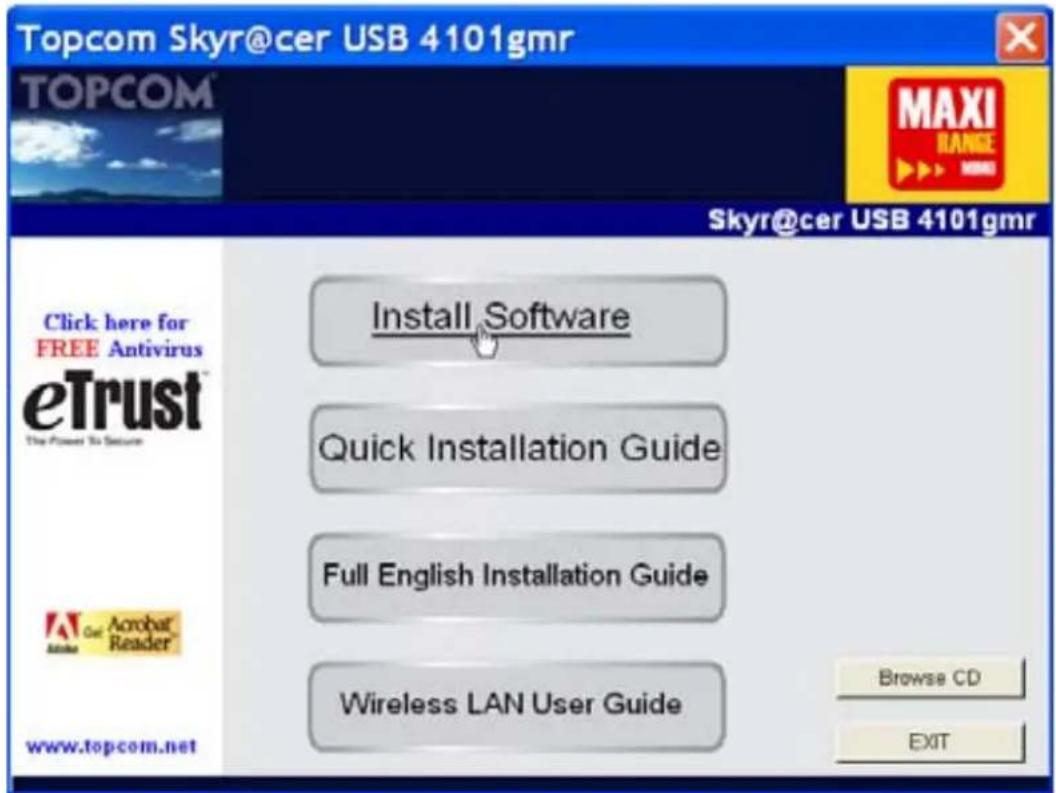

1. Kapcsolja be a számítógépet. Helyezze be a CD-t a CD-ROM meghajtóba. Az automatikus futtatás automatikusan megjelenik:

Topcom Skyr@cer USB 4101gmr TOPCOM® SKyr@cer USB 4101gmr Click here for FREE Antivirus eTrust™ The Power To Secure Install Software Quick Installation Guide Full English Installation Guide Wireless LAN User Guide Browse CD EXIT www.topcom.net

- Kérjük, kattintson a "Install Software" gombra.

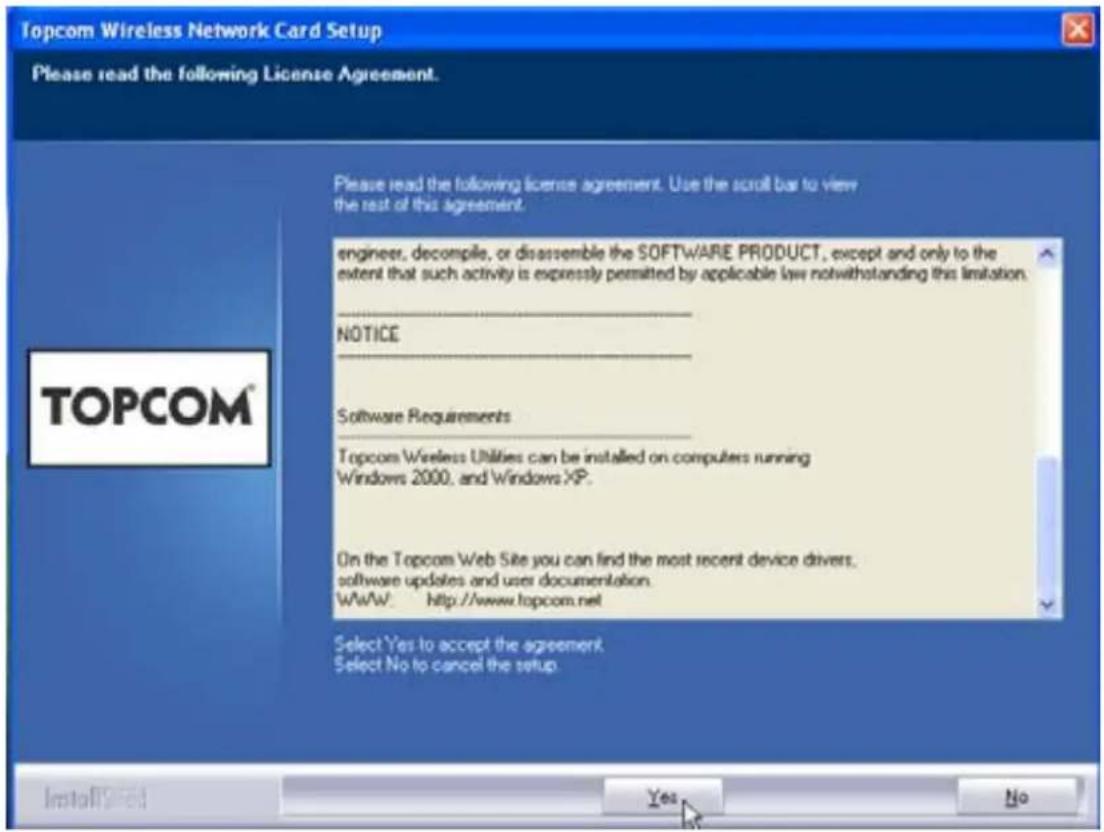

1. A Telepítő Varázsló automatikusan elindul.

- Kérem kattintson az "Yes"-re a telepítés megkezdéséhez.

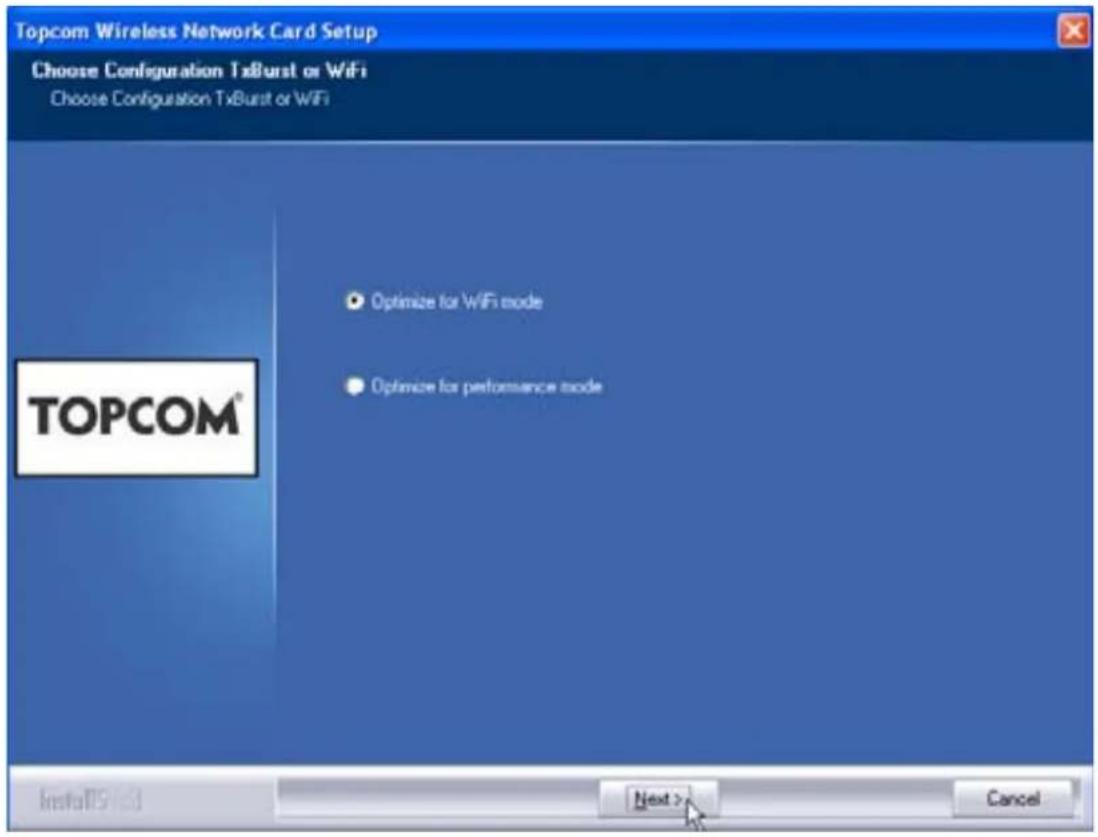

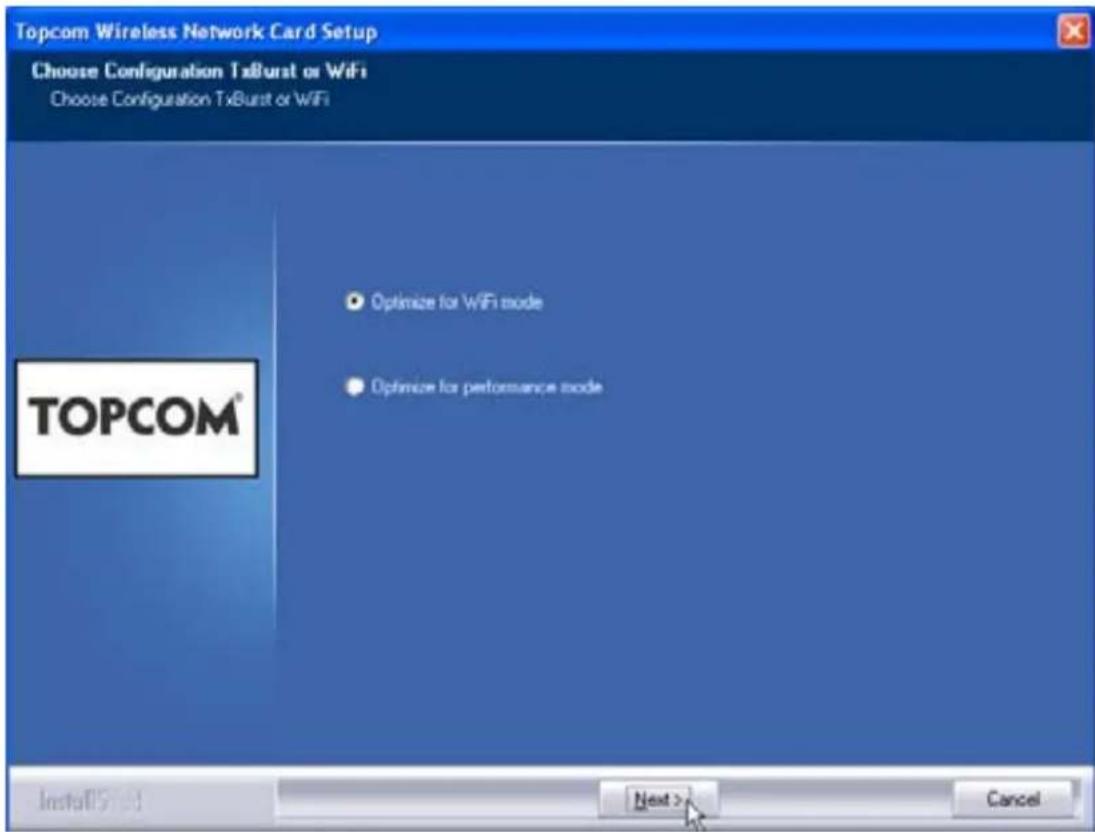

Topcom Wireless Network Card Setup Choose Configuration TxBurst or WiFi Choose Configuration TxBurst or WiFi Optimize for WiFi mode Optimize for performance mode TOPCOM® Install 15:30 Next > Cancel

- Kérem kattintson a "Next"-re

Topcom Skyr@cer USB 4101gmr 147

- Kérem kattintson a "Next"-re

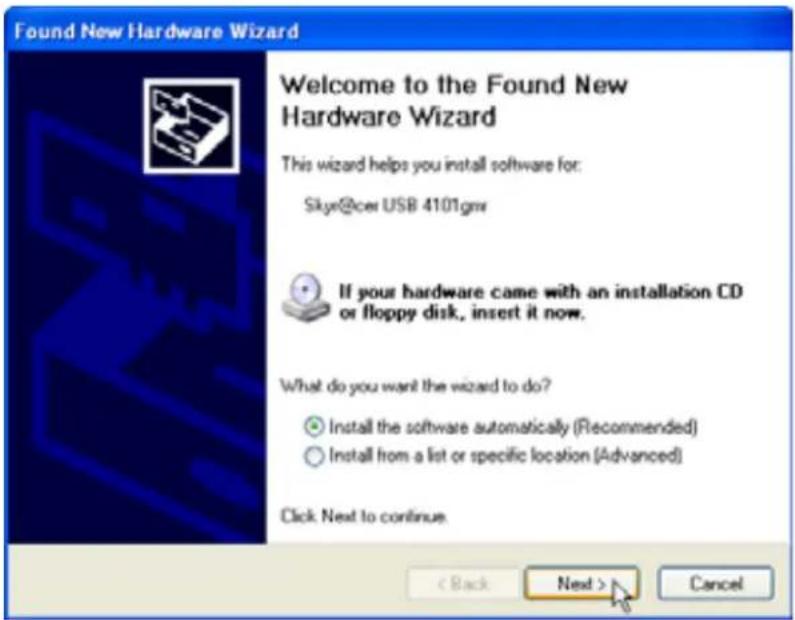

Most helyezze az USB stick-et az USB csatlakozóba. A driver telepítése automatikusan megkezdődik.

- Kérem kattintson a "Next"-re

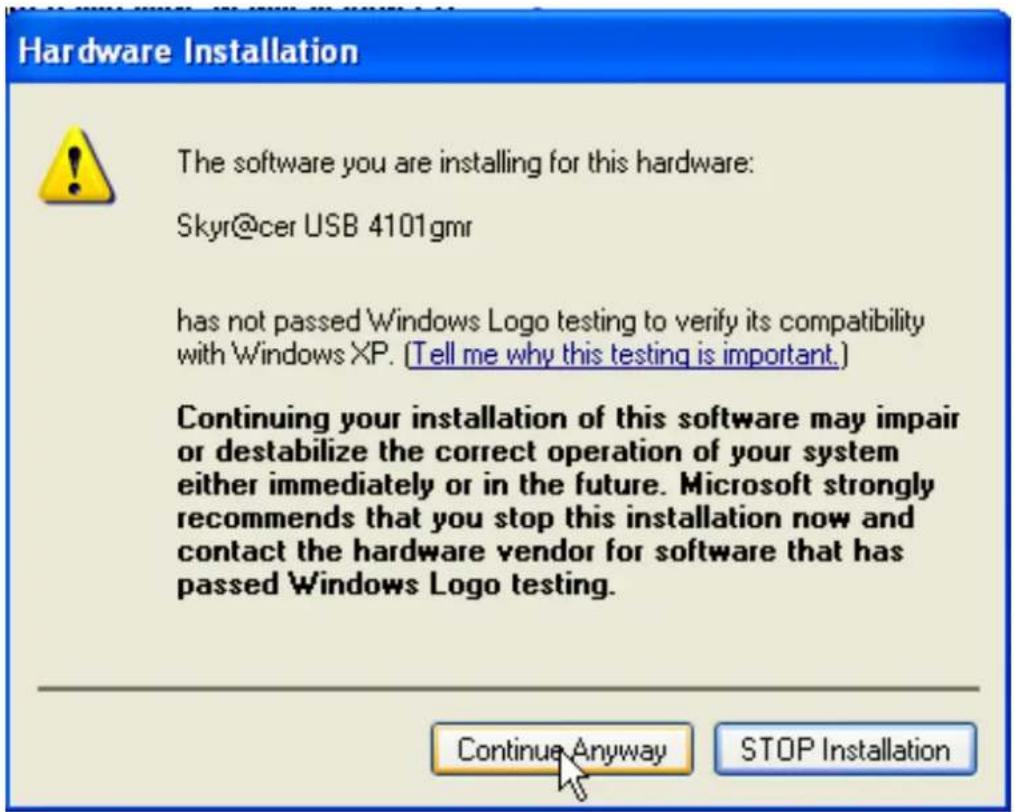

A telepítés közben a következőt fogja látni a képernyőn:

- Kérem, kattintson a "Continue Anyway"-ra

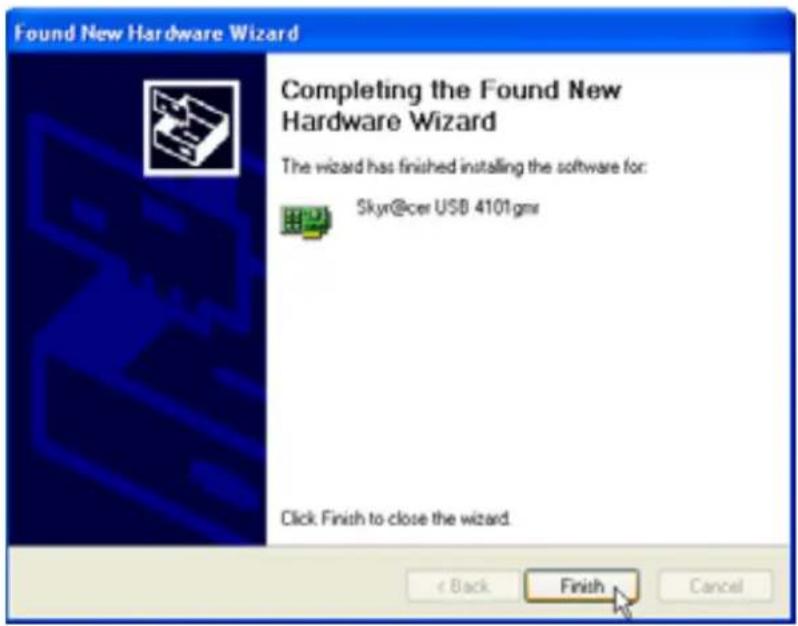

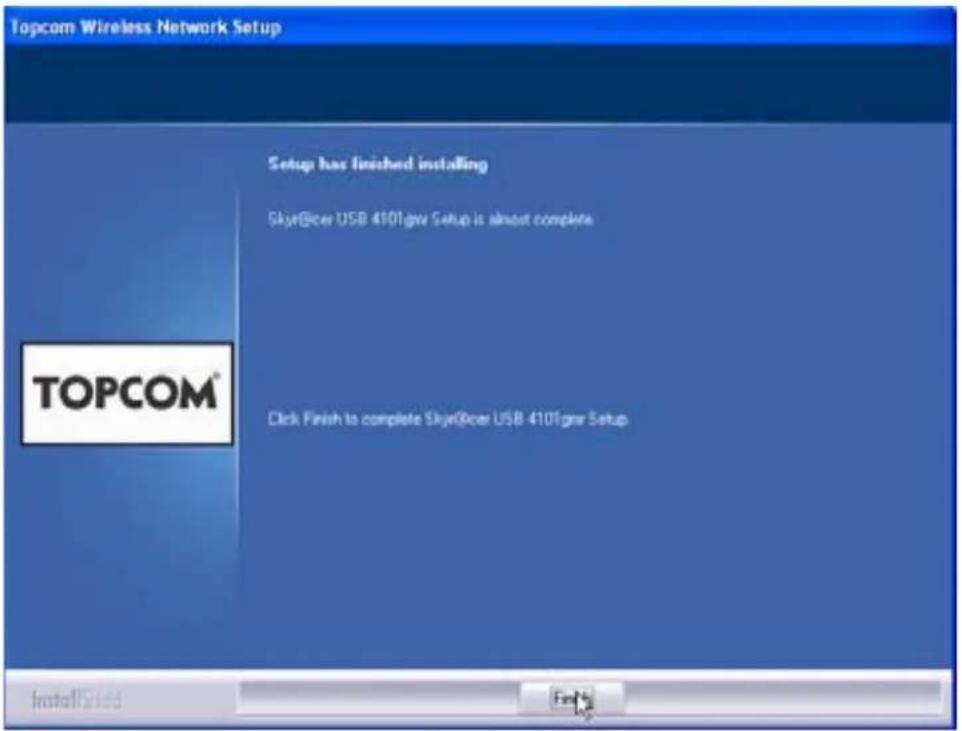

- Kérem, kattintson a "Finish"-ra

A telepítés sikeres befejezését követően, az eszköz ikon systray-ben.

3 Konfiguráció

Kattintson kétszer a

nra az eszköz megnyitásához.

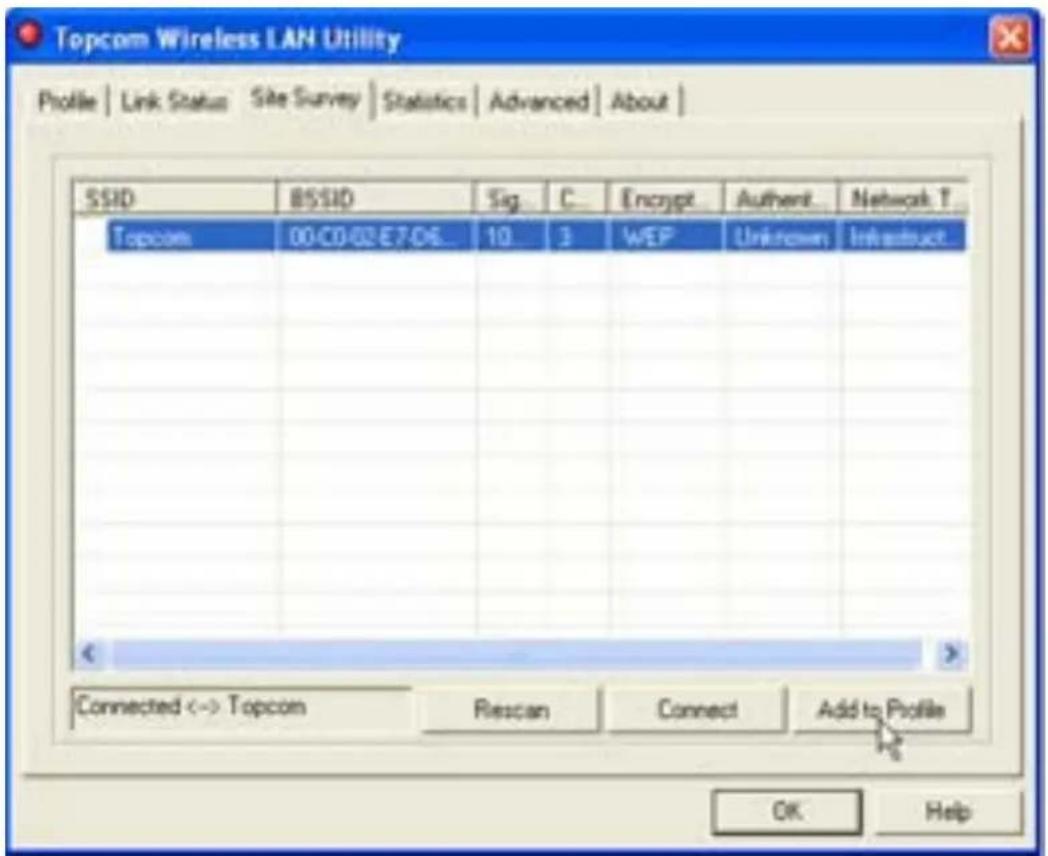

Az "Site Survey" képernyő jelenik meg. Az ablakban valamennyi elérhető vezeték nélküli kapcsolat látható.

A fenti példában az SSID "Topcom", a WEP kód használatával.

Ha a "Connect"-ra kattint, akkor a készülék kikapcsolásáig csatlakozhat a vezeték nélküli hálózatra. Ha a "Add to Profile"-ra kattint, akkor a Wireless Access Point (vagy Wireless Router) beállításai mentésre kerülnek a profil listában.

- Most válassza ki a Wireless Access Point-ot és kattintson a "Add to Profile"-ra.

Topcom Skyr@cer USB 4101gmr

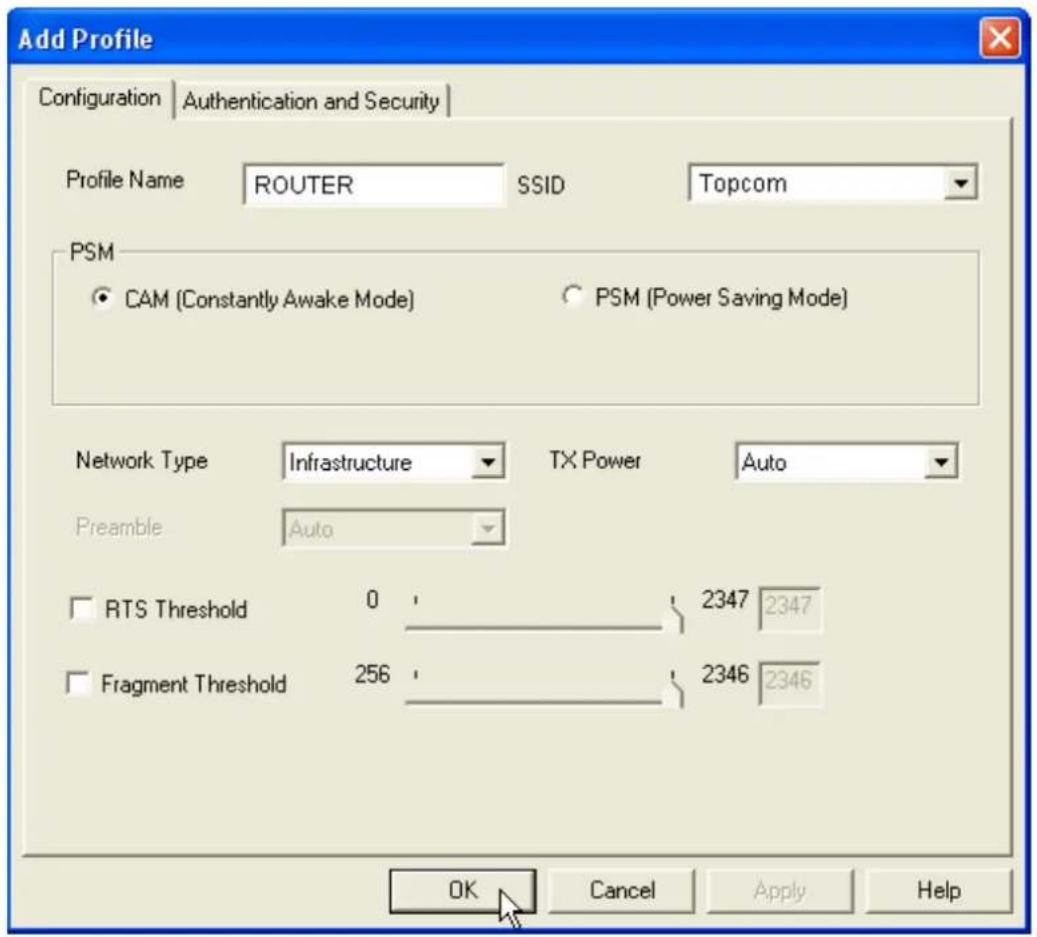

A következő lesz látható a képernyőn:

– Most írja be a profil nevet: a fenti példában a név "ROUTER".
– Megerősítésképpen nyomja meg az OK gombot.

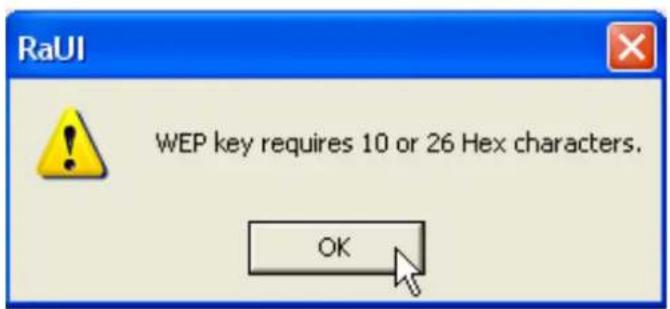

Megjegyzés: Ha a Wireless Access Point kódbeállításokat tartalmaz, a következő jelenik meg a képernyőn.

A fenti példában a WEP kódolást használtuk.

- Nyomja meg az OK-t

A következő lesz látható a képernyőn:

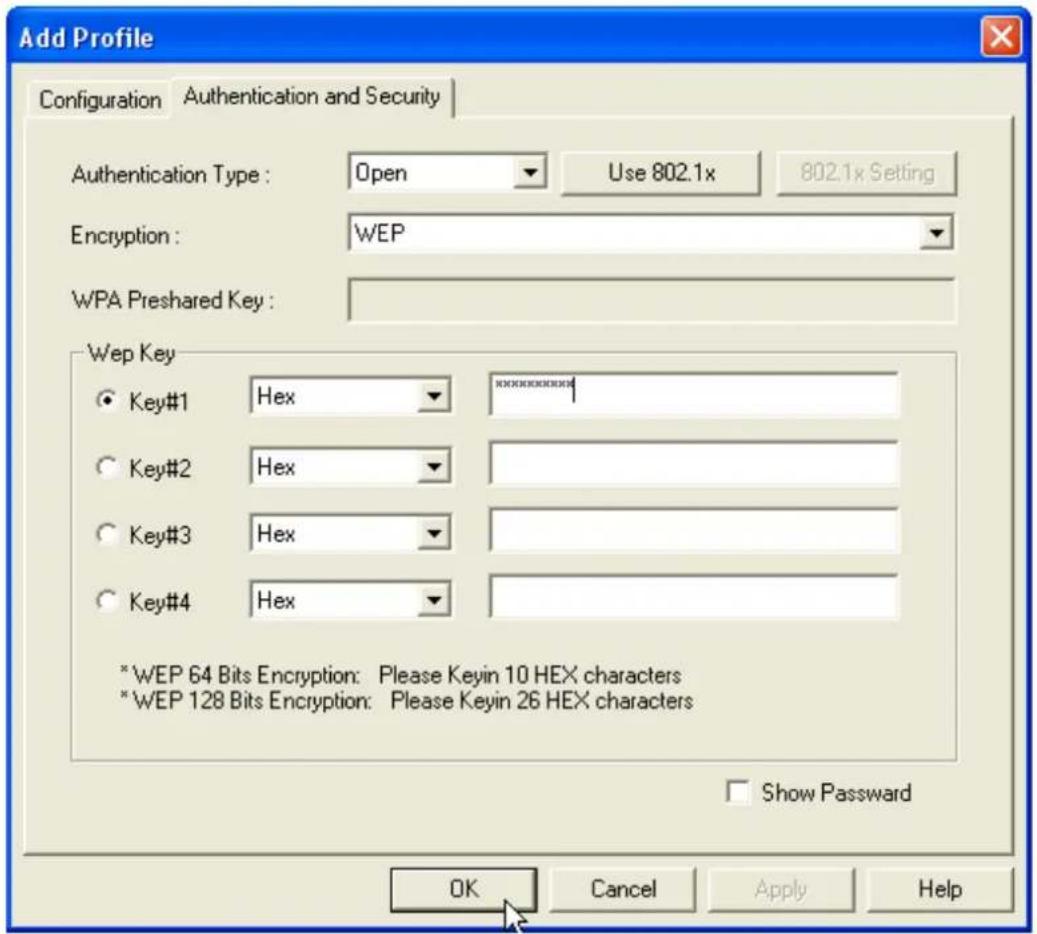

– Írja be a kód kulcsát. Kérjük, bizonyosodjon meg arról, hogy pontosan ugyanazt a kód típust / kulcsot adja meg, mint a Wireless Access Point (vagy Wireless Router) esetén
– Megerősítésképpen nyomja meg az OK gombot.

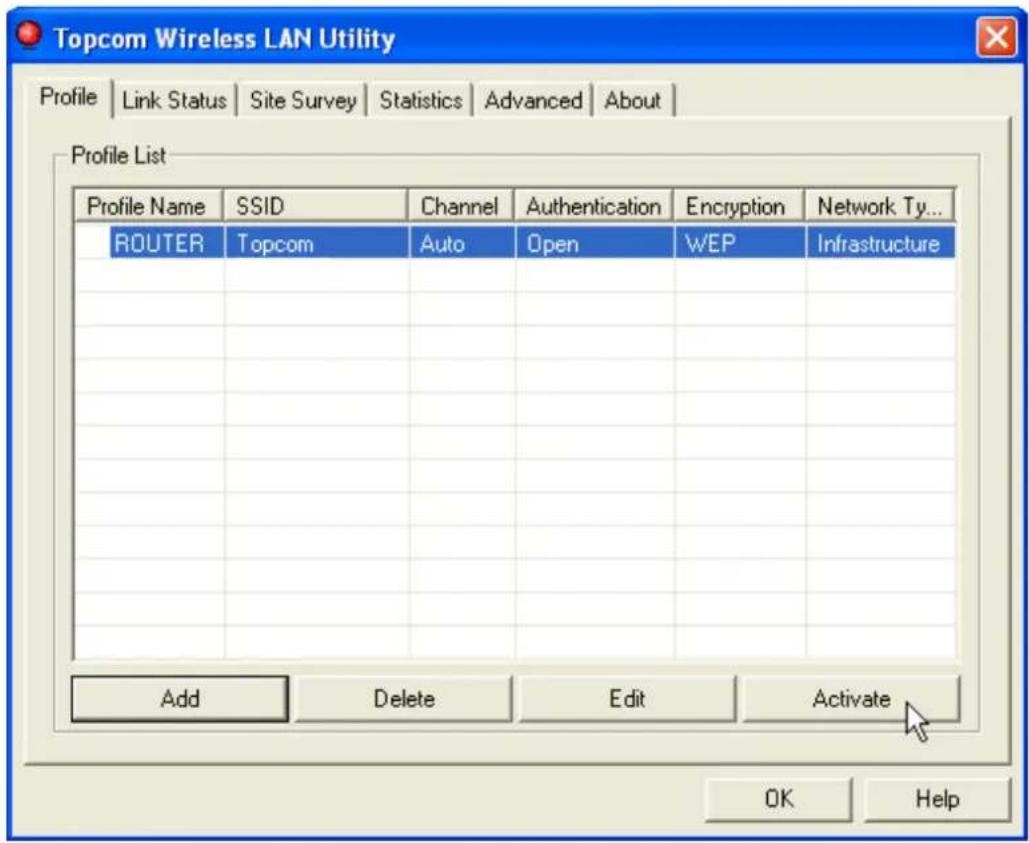

A vezeték nélküli profil létrejött.

– Kattintson az "Activate" gombra a profil aktiválásához.

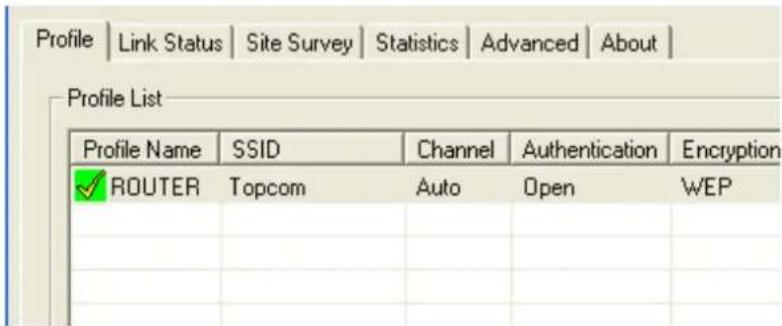

A sikon a profil névvel szemben, valamint az ikona systray-ben azt mutatja, hogy a csatlakozás sikerrel járt.

További részletekért kérjük, olvassa el a teljes angol nyelvű felhasználói útmutatót a mellékelt CD-rom-on.

4 Garancia

4.1 Garanciális időszak

A Topcom berendezések garanciális időszaka 24 hónap, mely az új készülék vásárlásának napjával kezdődik. Az elhasználódás, vagy a működést ill. a készülék értékét elhanyagolható mértékben befolyásoló hibák nem tartoznak a garancia által fedett területek közé.

A garanciát az eredeti számla másolatával lehet igénybe venni, melyen a vásárlás dátuma és maga a készülék fel van tüntetve.

4.2 Garanciális eljárás

A meghibásodott készüléket vissza kell vinni egy engedéllyel rendelkező szervizbe az érvényes, vásárlást igazoló dokumentummal együtt. Amennyiben a készülék a garanciális időszak alatt hibásodik meg, a szerviz bárminemű anyag- vagy gyári hibából adódó sérülést ingyen helyrehoz.

A szerviz saját belátása szerint fogja garanciális kötelességeit ellátni, melynek során a meghibásodott készüléket vagy megjavítja, vagy kicseréli annak alkatrészeit, ill. a teljes berendezést. Csere esetén a szín és a modell eltérhet az eredetileg vásárolt rádióétól.

Az első vásárlás dátuma határozza meg a garanciális időszak kezdetét. A garanciális időszak nem hosszabbodik meg a készülék cseréje, vagy a kijelölt szervizek által történő megjavítása esetén.

4.3 Garancia igénybevételére nem jogosító sérülések

A készülék nem rendeltetésszerű kezelése, vagy használata miatt bekövetkező, ill. nem eredeti alkatrészek, kiegészítők használatából adódó sérülések esetén a garancia nem vehető igénybe.

Külső hatások által okozott sérülésekre szintén nem vonatkozik a garancia. Ilyenek lehetnek pl. villámlás, víz vagy tűz, ill. bármely sérülés, mely a készüléken szállítás közben esett.

A garancia nem vehető igénybe, ha a készüléken szereplő szériaszámot megváltoztatták, eltávolították vagy illegálisan használták.

5 A készülék hulladékként történő elhelyezése (környezetvédelem)

A termék élettartamának lejártát követően ne dobja azt a háztartási szemét közé, hanem helyezze el az elektromos és elektronikus eszközök újrahasznosítására kijelölt gyűjtőhelyen. Az erre utaló szimbólum a terméken, a használati útmutatóban és/vagy a készülék dobozán található.

A termék egyes anyagai újrahasznosíthatók, ha a gyűjtőhelyen helyezi el azt. A használt készülékekböl származó alkatrészek vagy nyersanyagok újrahasznosításával Ön nagyban hozzájárul környezetünk védelméhez.

Amennyiben további információra van szüksége a lakóhelyén található gyűjtőhelyekről, kérjük, forduljon a helyi hatóságokhoz.

Topcom Skyr@cer USB 4101gmr

HU A CE szimbólum azt igazolja, hogy a készülék megfelel a R&TTE irányelv alapvető követelményeinek.
