MANUAL DE USUARIO Skyr@cer USB 4101 GMR TOPCOM

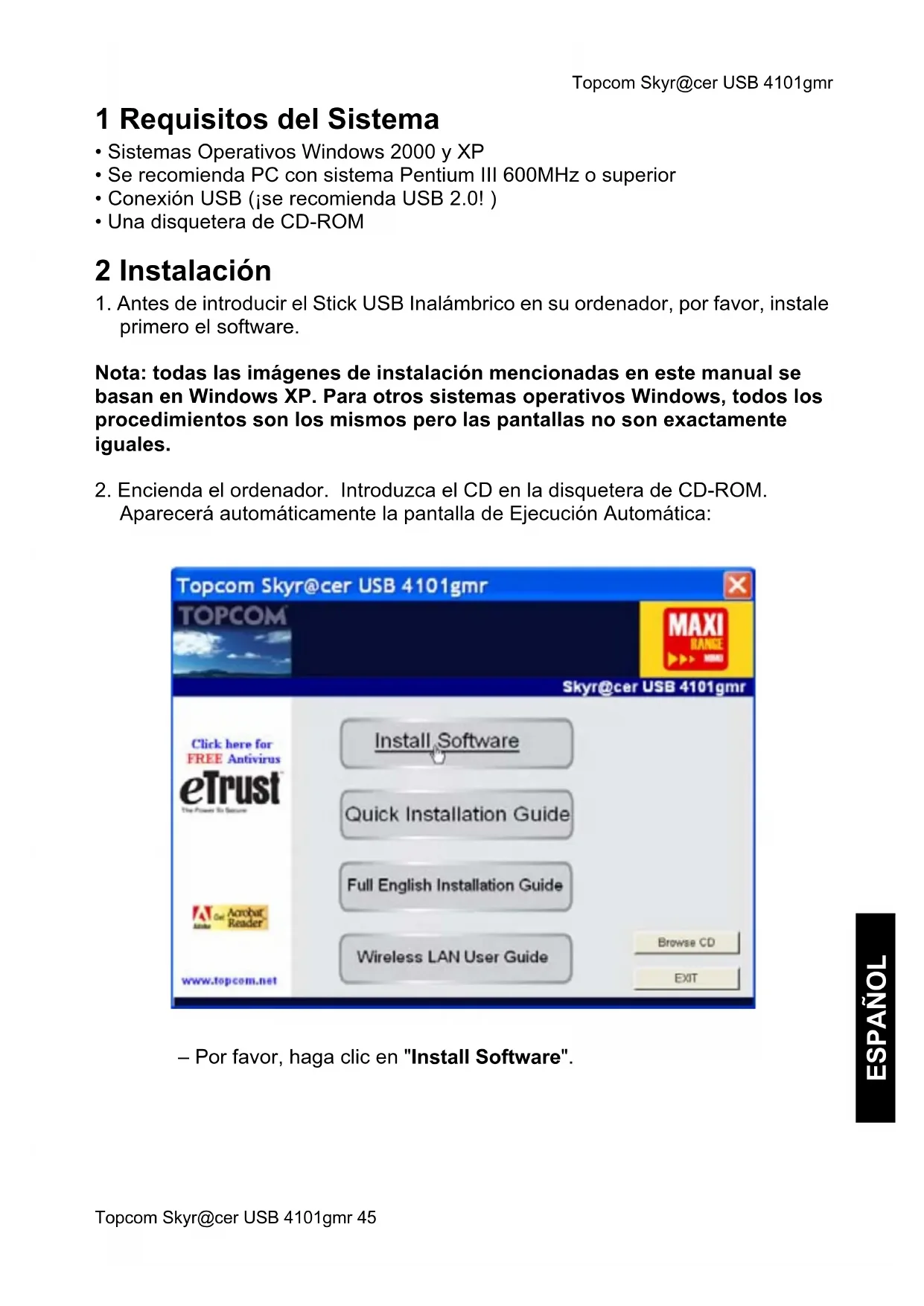

• Sistemas Operativos Windows 2000 y XP

• Se recomienda PC con sistema Pentium III 600MHz o superior

• Conexión USB (¡se recomienda USB 2.0! )

• Una disquetera de CD-ROM 2 Instalación

1. Antes de introducir el Stick USB Inalámbrico en su ordenador, por favor, instale

primero el software. Nota: todas las imágenes de instalación mencionadas en este manual se basan en Windows XP. Para otros sistemas operativos Windows, todos los procedimientos son los mismos pero las pantallas no son exactamente iguales.

2. Encienda el ordenador. Introduzca el CD en la disquetera de CD-ROM.

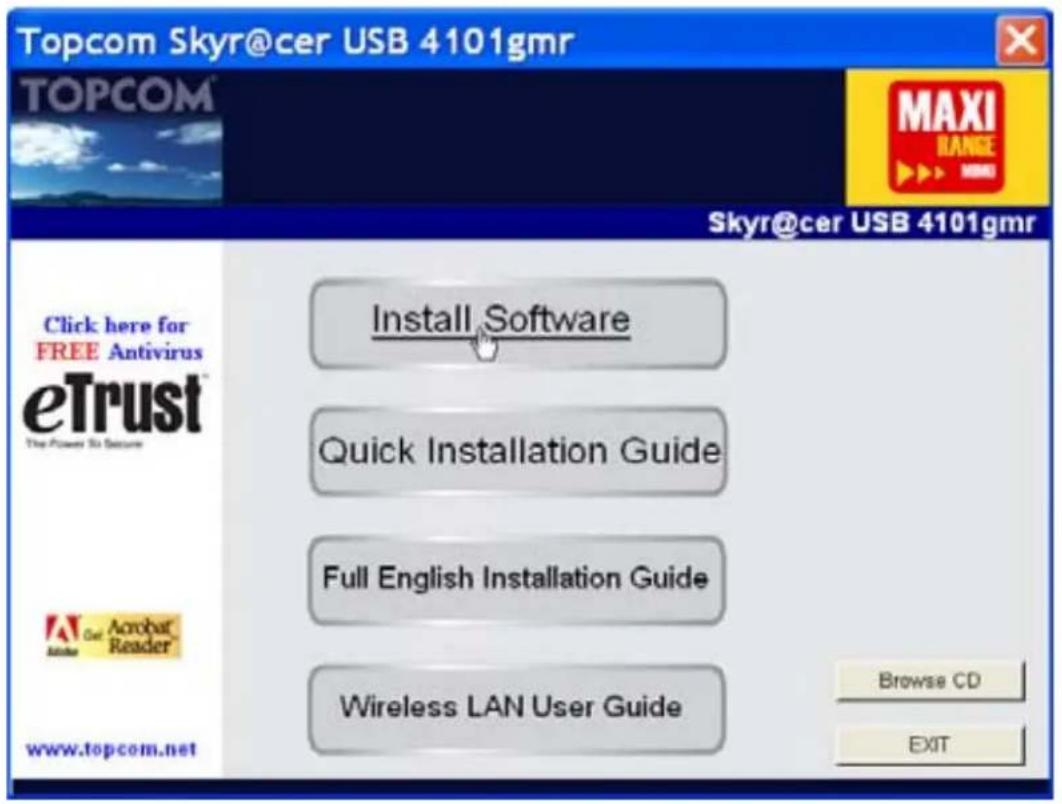

Aparecerá automáticamente la pantalla de Ejecución Automática: – Por favor, haga clic en "Install Software".Topcom Skyr@cer USB 4101gmr 46 Topcom Skyr@cer USB 4101gmr

3. Arrancará automáticamente el Asistente de la Pantalla de Instalación.

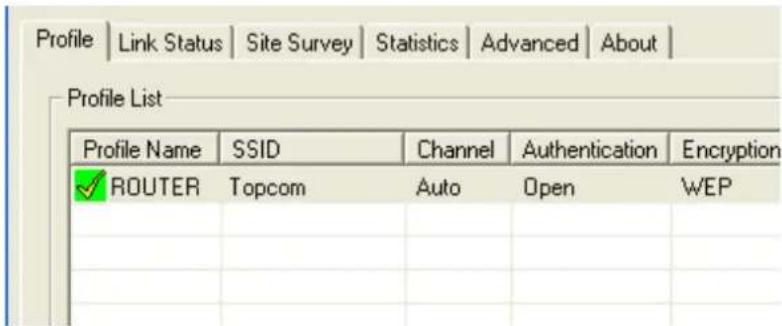

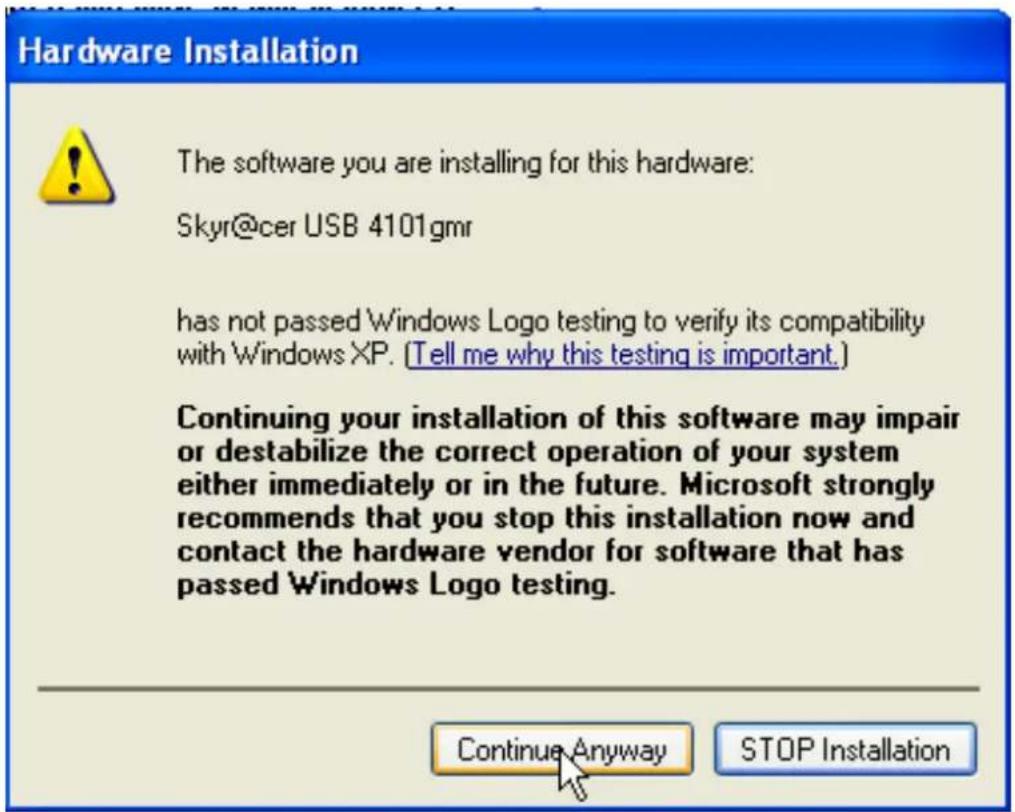

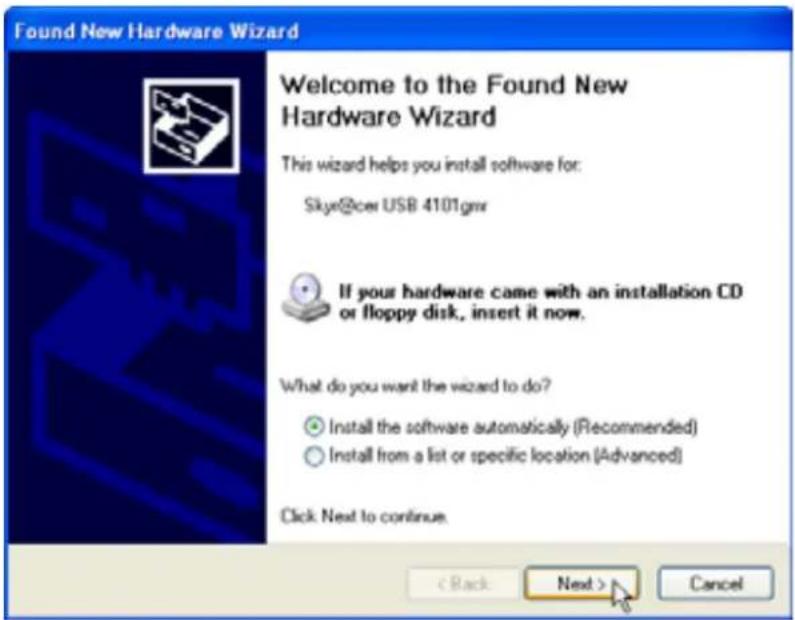

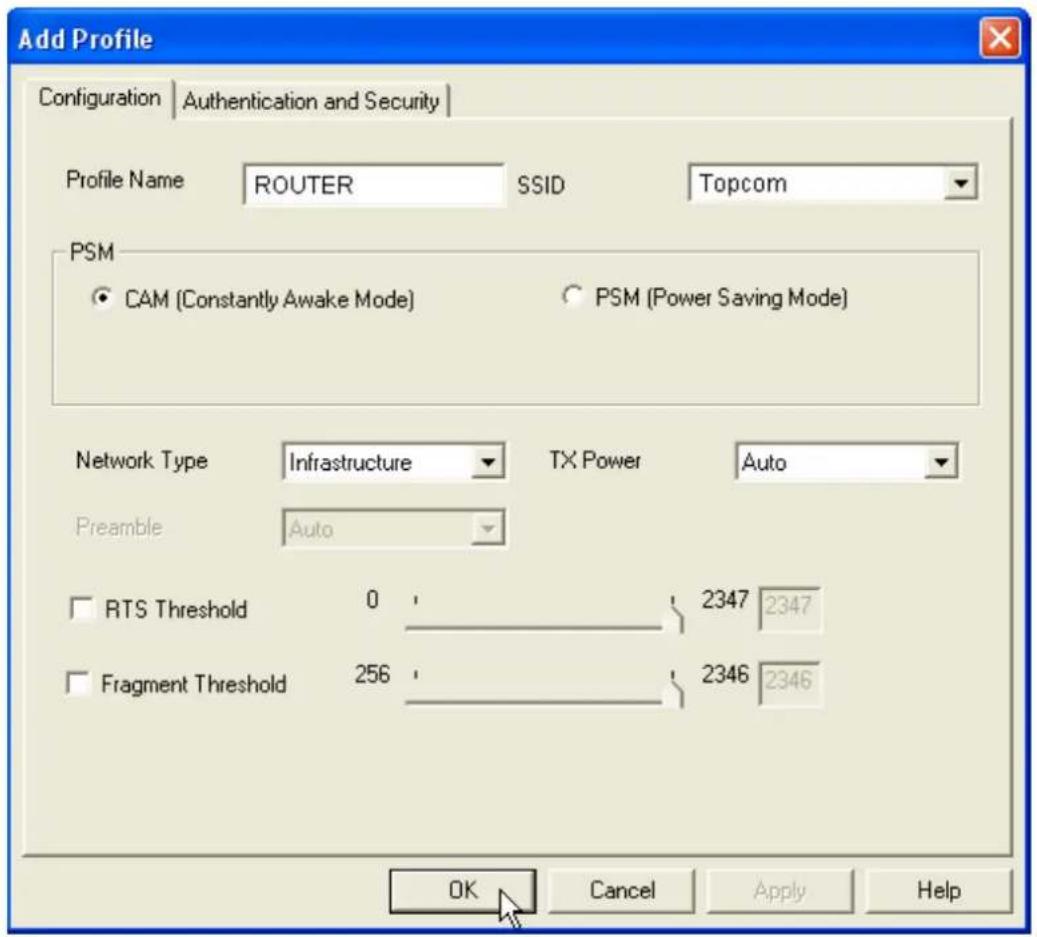

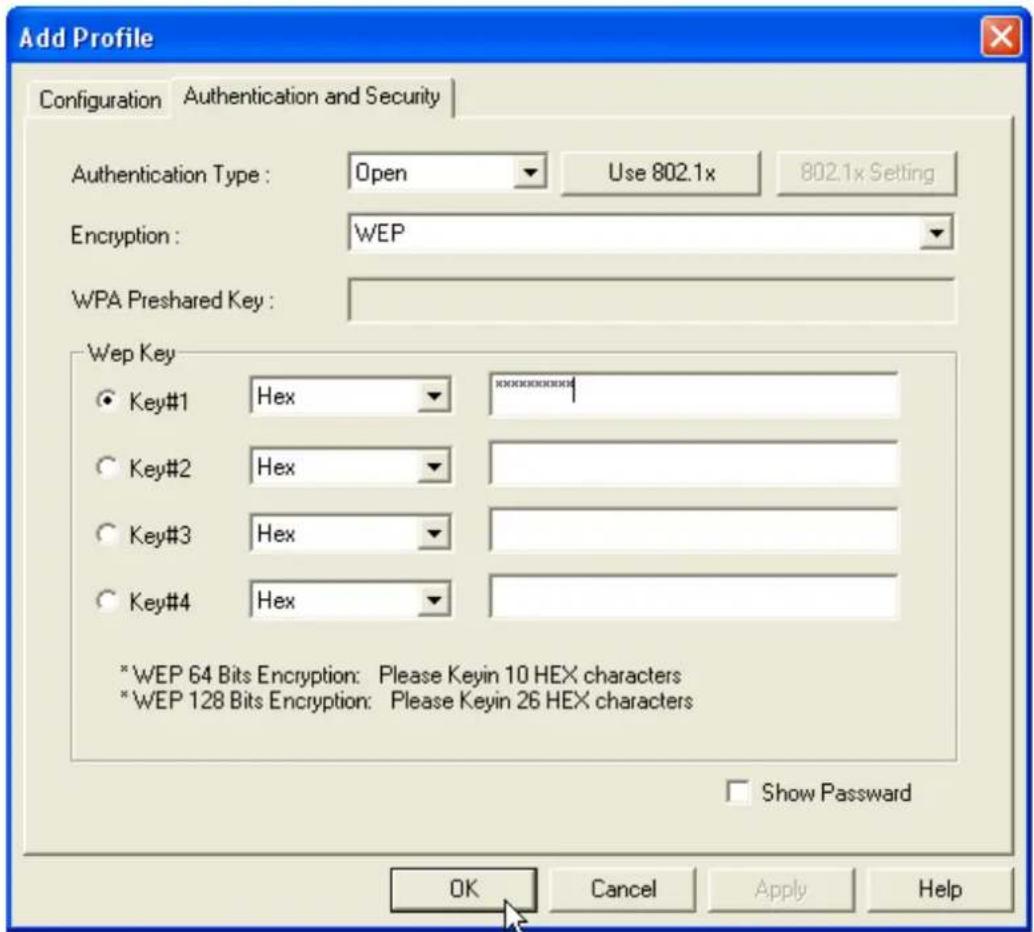

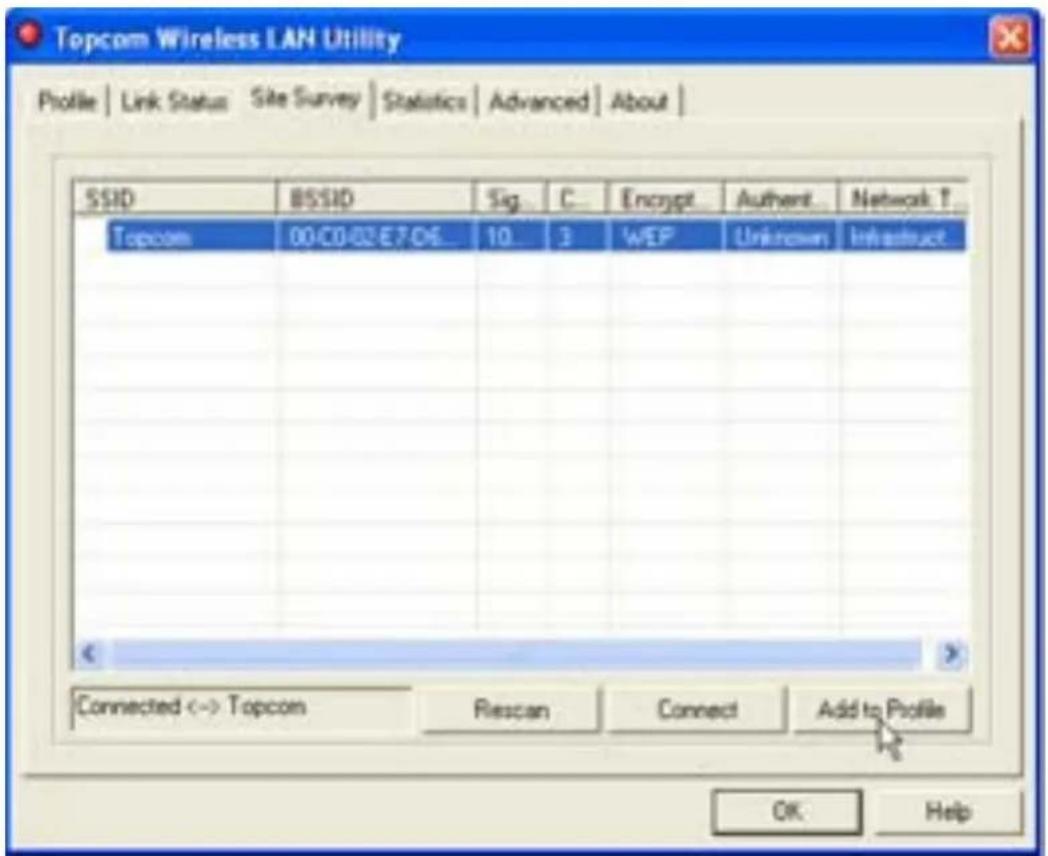

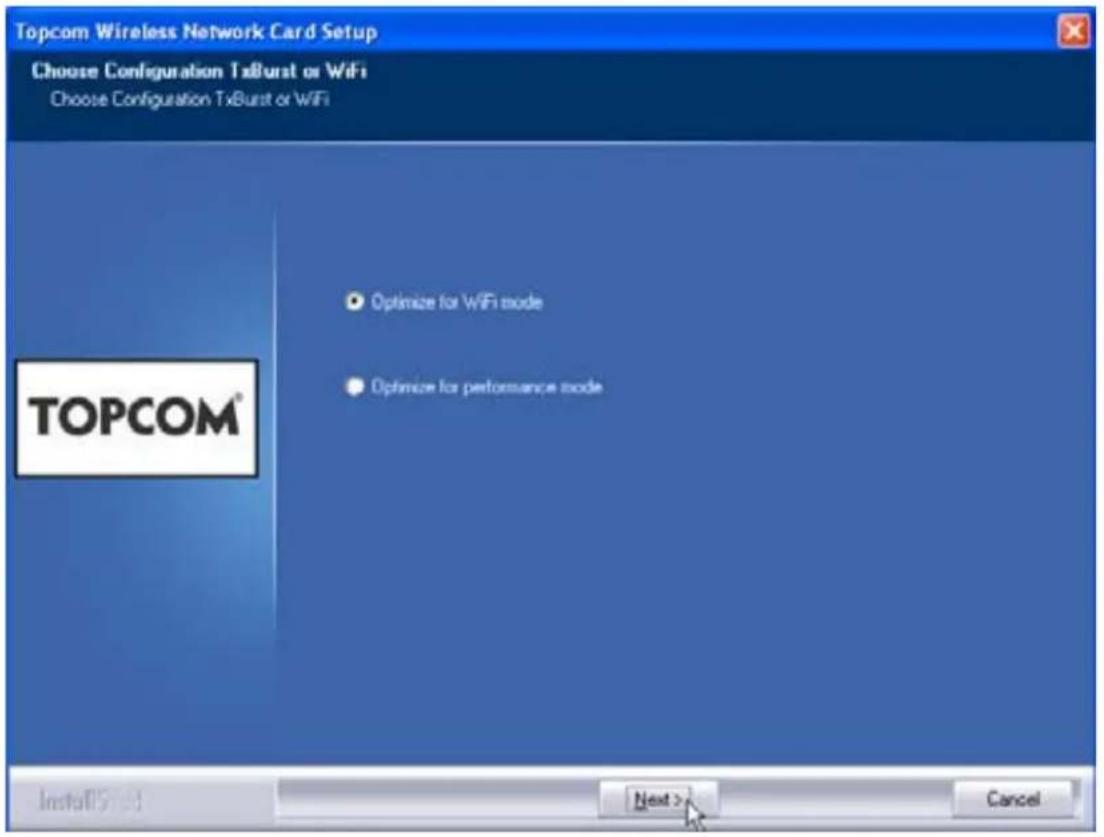

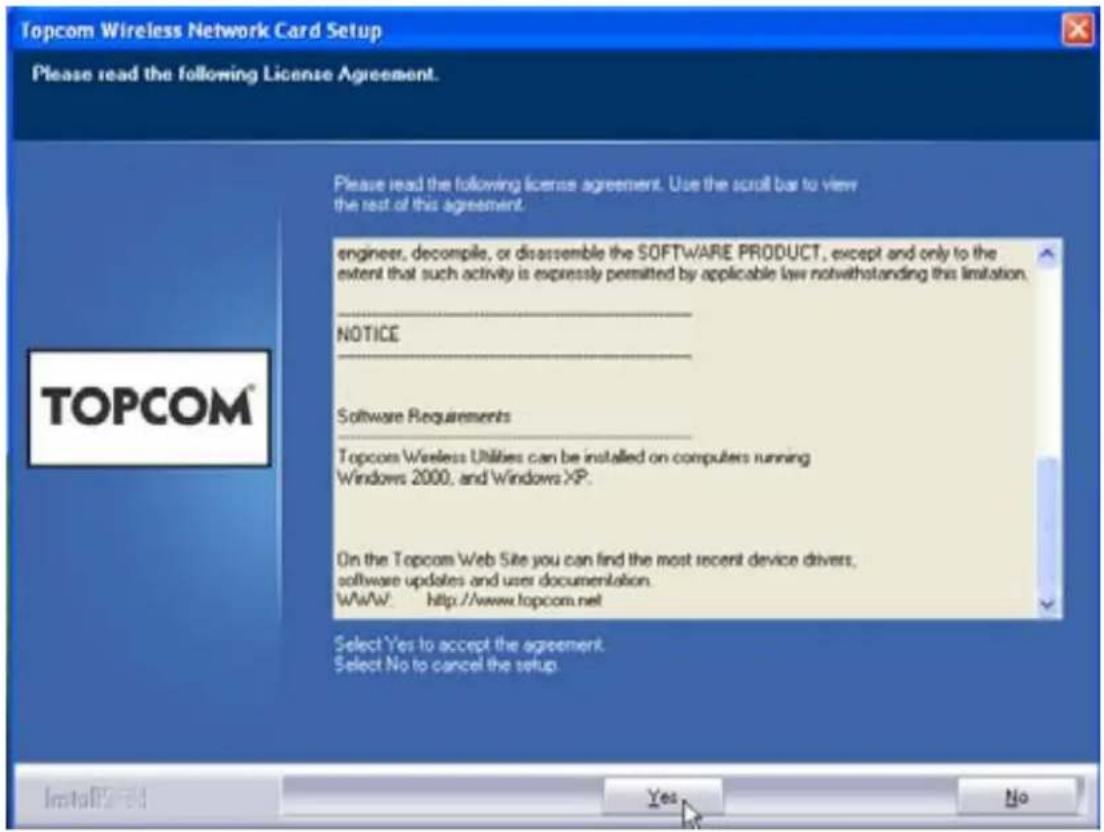

– Por favor, haga clic en "Yes" para empezar la instalación. – Por favor, haga clic en "Next"Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 47 ESPAÑOL – Por favor, haga clic en "Next" Enchufe ahora el Stick USB Inalámbrico en su conexión de USB. Los controladores se instalarán automáticamente.Topcom Skyr@cer USB 4101gmr 48 Topcom Skyr@cer USB 4101gmr – Por favor, haga clic en "Next" Durante la instalación, aparecerá la pantalla siguiente: – Por favor, haga clic en "Continue Anyway"Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 49 ESPAÑOL – Por favor, haga clic en "Finish" – Por favor, haga clic en "Finish" Una vez que la instalación tiene éxito, se mostrará el icono de utilidad en su Bandeja de Sistema.Topcom Skyr@cer USB 4101gmr 50 Topcom Skyr@cer USB 4101gmr 3 Configuración Haga doble clic en el icono para abrir la utilidad. Aparecerá la pantalla de "Site Survey". Se mostrarán en la ventana todas las redes inalámbricas disponibles. En el ejemplo de arriba, el SSID es "Topcom" y se usa criptografía WEP. Cuando haga clic en "Connect", se puede conectar a la red inalámbrica hasta que apague el ordenador. Si hace clic en "Add to Profile", se guardarán los ajustes del Punto de Acceso Inalámbrico (o Router Inalámbrico) en la lista de perfil. – Ahora seleccione su Punto de Acceso Inalámbrico y hacer clic en "Add to Profile".Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 51 ESPAÑOL Aparecerá la pantalla siguiente: – Ahora introduzca el nombre del perfil: en el ejemplo de arriba se creó "ROUTER". – Haga clic en OK para confirmar. Observación: Si el Punto de Acceso Inalámbrico tiene ajustes de criptografía, parecerá la pantalla siguiente. En el ejemplo de arriba, se usa criptografía WEP. – Haga clic en OKTopcom Skyr@cer USB 4101gmr 52 Topcom Skyr@cer USB 4101gmr Aparecerá la pantalla siguiente: – Introduzca la clave de criptografía. Por favor, asegúrese de que se introduce exactamente la misma clave / tipo de criptografía que en su Punto de Acceso Inalámbrico (o Router Inalámbrico) – Haga clic en OK para confirmar. Ahora se ha creado el perfil inalámbrico.Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 53 ESPAÑOL – Ahora haga clic en "Activate" para activar el perfil. El icono delante del nombre del perfil y el icono en la bandeja de sistema indican que ha tenido éxito la conexión. Para más detalles, por favor, lea la guía de usuario completa en inglés que está en el CD-ROM suministrado.Topcom Skyr@cer USB 4101gmr 54 Topcom Skyr@cer USB 4101gmr 4 Garantia

4.1 Periodo de garantía

Las unidades Topcom tienen un periodo de garantía de 24 meses. El periodo de garantía empieza el día que se compra la unidad nueva. Los Consumibles o defectos que tienen un efecto insignificante para el funcionamiento o valor del equipo no están cubiertos. La garantía se tiene que probar presentando el recibo original de compra, en el que se indique la fecha de compra y el modelo del aparato.

4.2 Tratamiento de la garantía

La unidad defectuosa hay que devolverla al centro de reparación de Topcom incluyendo una nota de compra válida. Si el aparato desarrolla un fallo durante el periodo de garantía, Topcom o su centro de reparación designado oficialmente repararan cualquier defecto causado por fallos materiales o de fabricación gratis. Topcom satisfará a su discreción sus obligaciones de garantía reparando o cambiando las unidades o piezas de la unidades defectuosas. En caso de cambio, el color y modelo pueden ser diferentes de la unidad original comprada. La fecha de compra inicial determinará el comienzo del periodo de garantía. No se ampliará el periodo de garantía si se cambia o repara la unidad por Topcom o sus centros de reparación designados.

4.3 Exclusiones de la garantía

Los daños o defectos causados por tratamiento o utilización incorrectos y los daños resultantes del uso de piezas o accesorios no originales no recomendados por Topcom no están cubiertos por la garantía. La garantía no cubre los daños causados por factores externos, como rayos, agua y fuego, ni los daños causados durante el transporte. No se podrá reclamar la garantía si se ha cambiado, quitado o si ha quedado ilegible el número de serie de las unidades. Cualquier reclamación de la garantía se invalidará si la unidad ha sido reparado, alterado o modificado por el comprador o por centros de reparación no cualificados o no designados oficialmente por Topcom. 5 Eliminación del equipo (medio ambiente) Al final del ciclo de la vida del producto, no debe tirarlo a la basura normal de la casa, sino llevarlo a un punto de recogida para reciclaje de productos eléctricos y electrónicos. El símbolo en el producto, la guía de usuario y/o la caja indican esto. Alguno de los materiales del producto se pueden reutilizar si los lleva a un punto de reciclaje. Reutilizando algunas piezas o materias primas de productos usados puede hacer una contribución importante a la protección del medio ambiente. Por favor contacte con las autoridades locales en caso de que necesite más información sobre los puntos de recogida de su zona.Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 55 SVENSKA 1 Systemkrav
