BEDIENUNGSANLEITUNG Skyr@cer USB 4101 GMR TOPCOM

BEDIENUNGSANLEITUNG / MANUAL DE USUARIO /

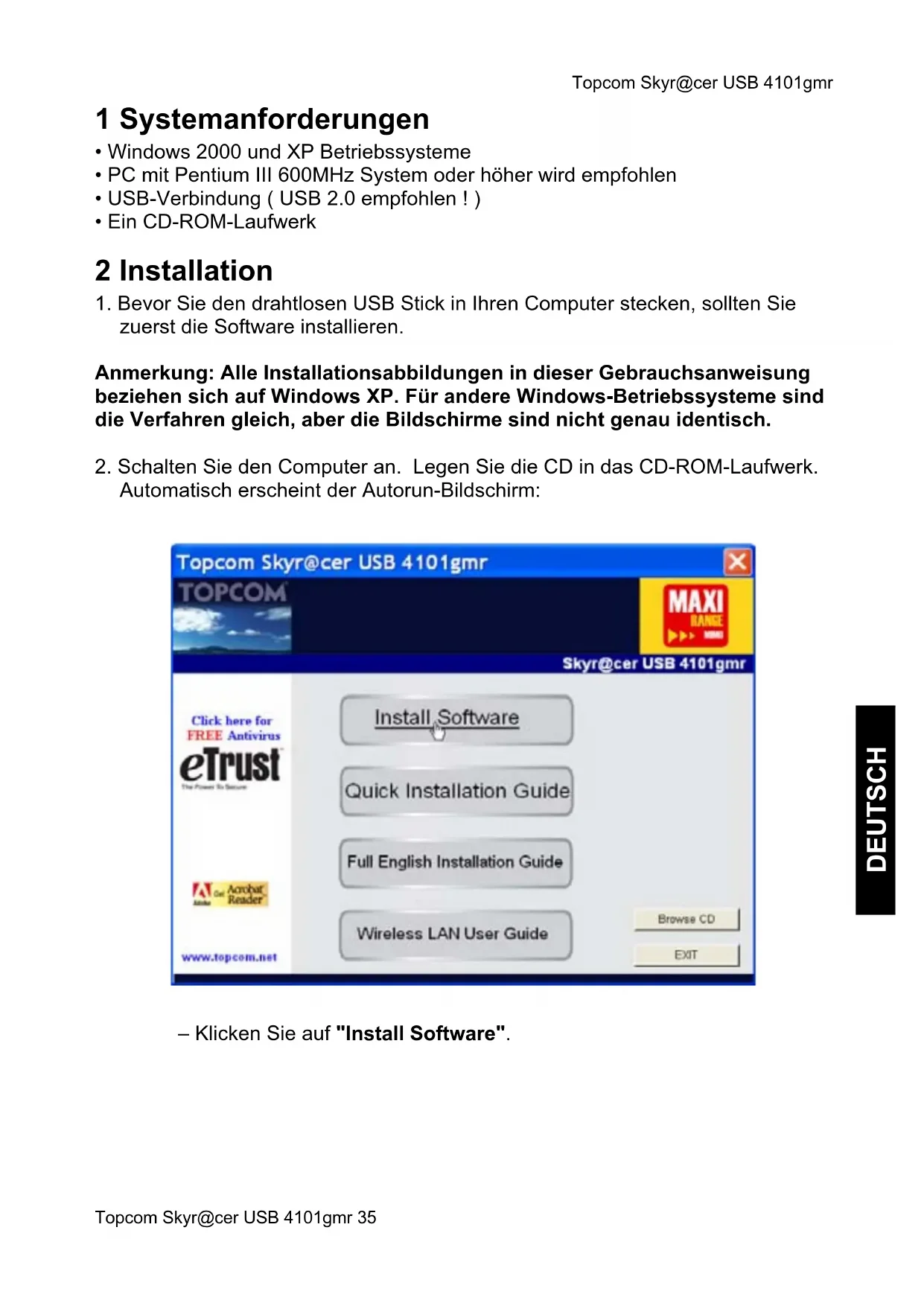

• Windows 2000 und XP Betriebssysteme

• PC mit Pentium III 600MHz System oder höher wird empfohlen

• USB-Verbindung ( USB 2.0 empfohlen ! )

• Ein CD-ROM-Laufwerk 2 Installation

1. Bevor Sie den drahtlosen USB Stick in Ihren Computer stecken, sollten Sie

zuerst die Software installieren. Anmerkung: Alle Installationsabbildungen in dieser Gebrauchsanweisung beziehen sich auf Windows XP. Für andere Windows-Betriebssysteme sind die Verfahren gleich, aber die Bildschirme sind nicht genau identisch.

2. Schalten Sie den Computer an. Legen Sie die CD in das CD-ROM-Laufwerk.

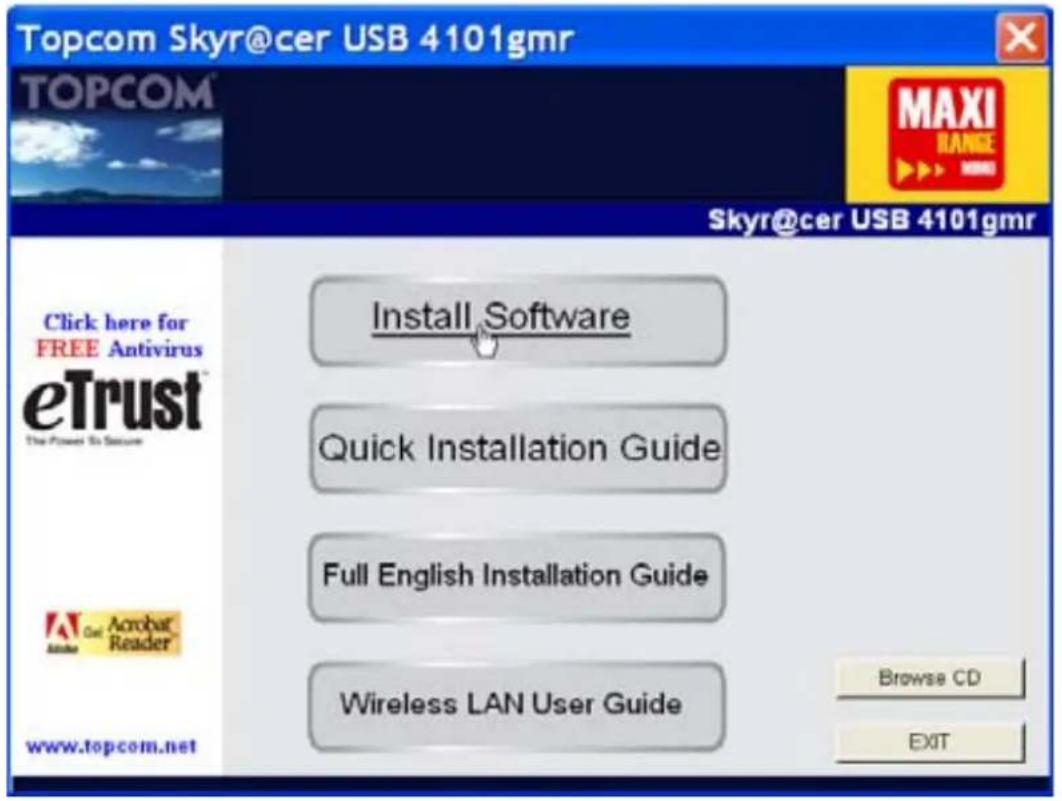

Automatisch erscheint der Autorun-Bildschirm: – Klicken Sie auf "Install Software".Topcom Skyr@cer USB 4101gmr 36 Topcom Skyr@cer USB 4101gmr

3. Der Install Shield-Assistant startet automatisch.

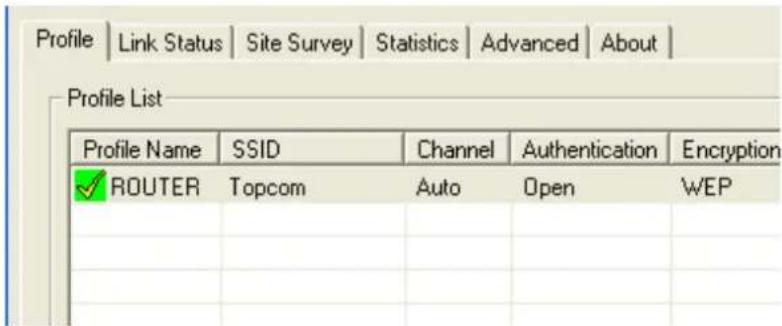

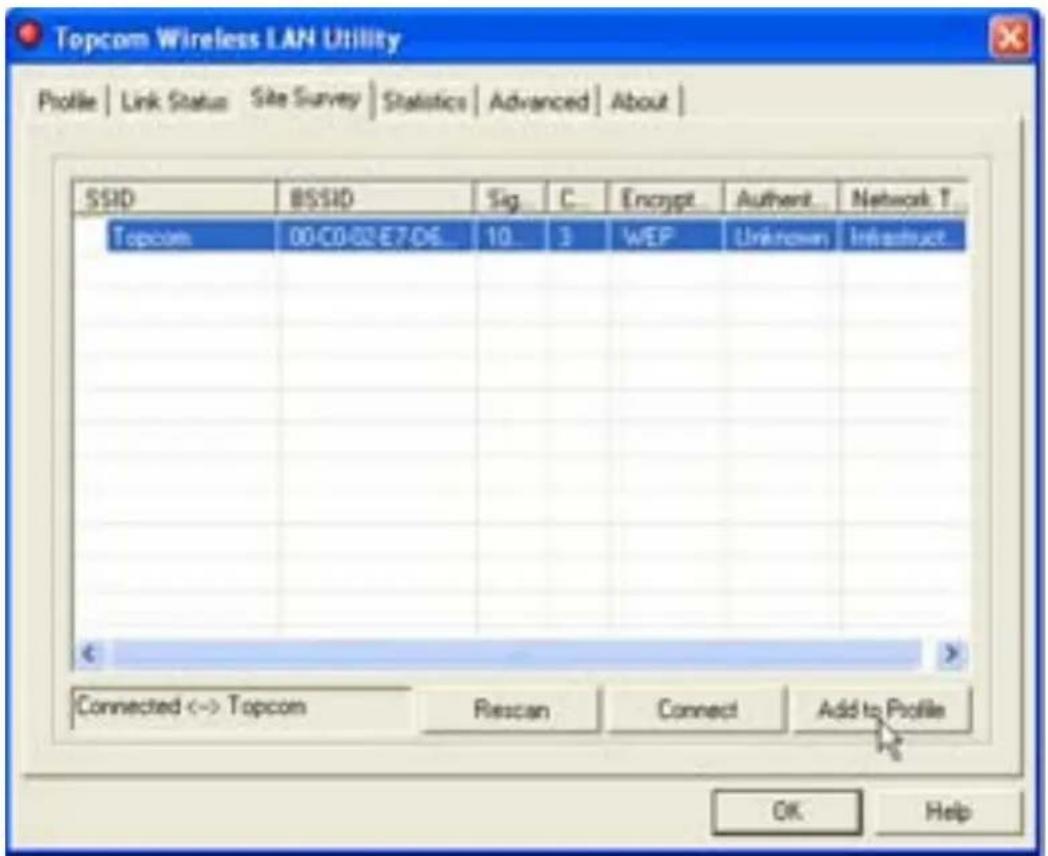

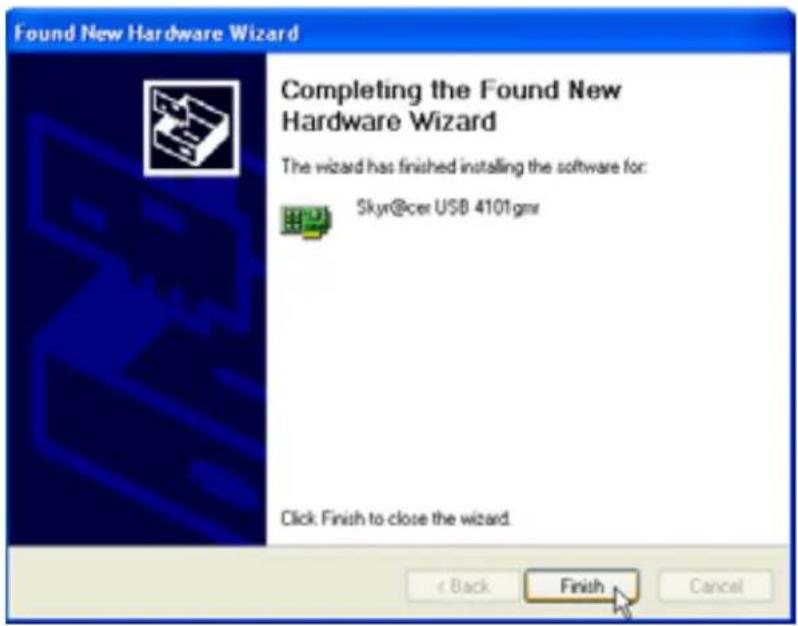

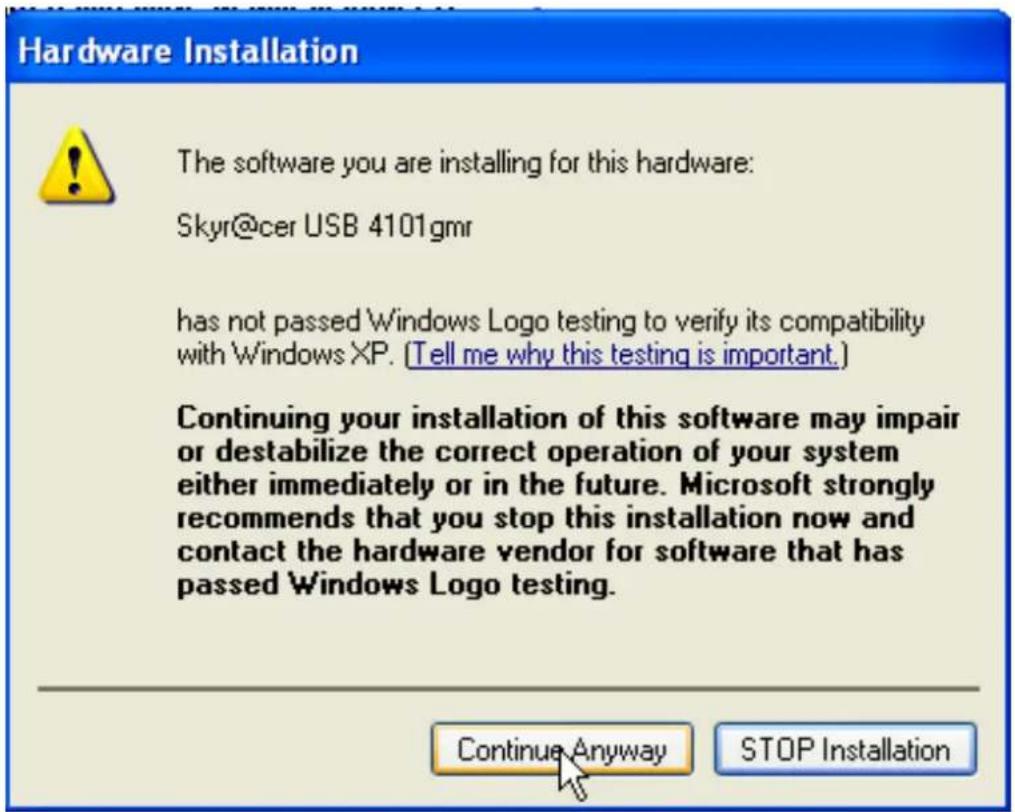

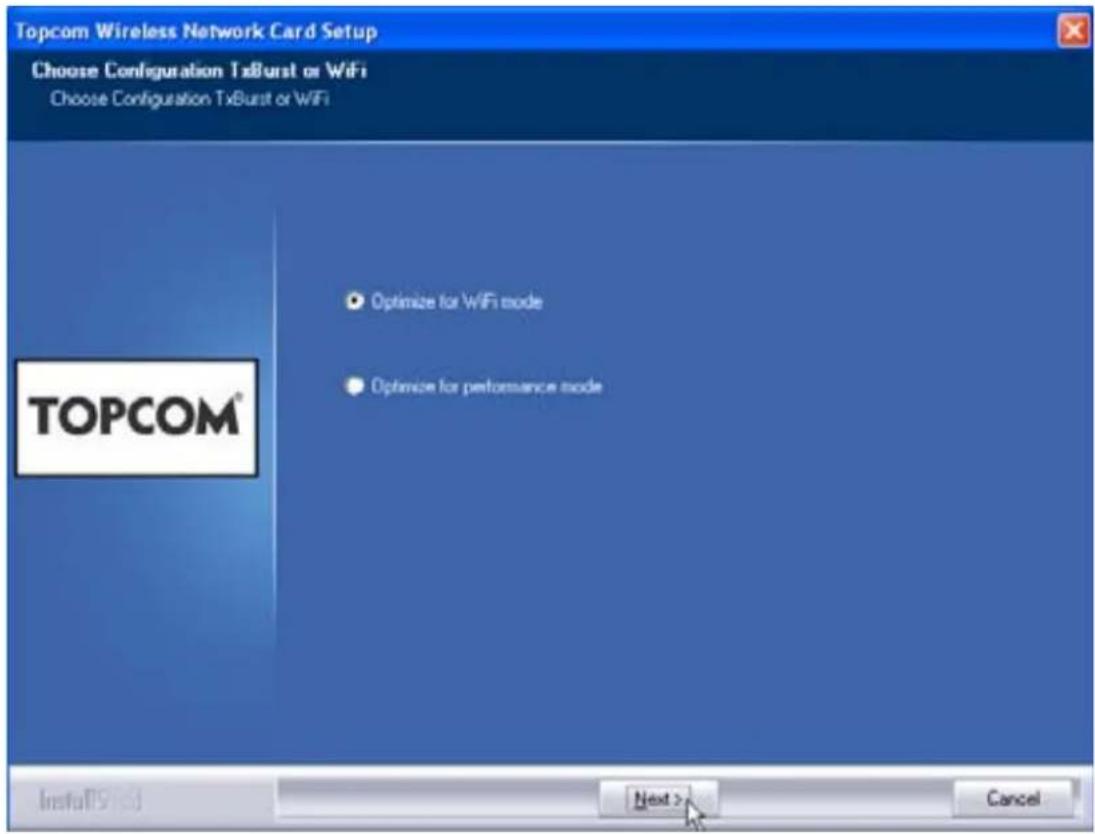

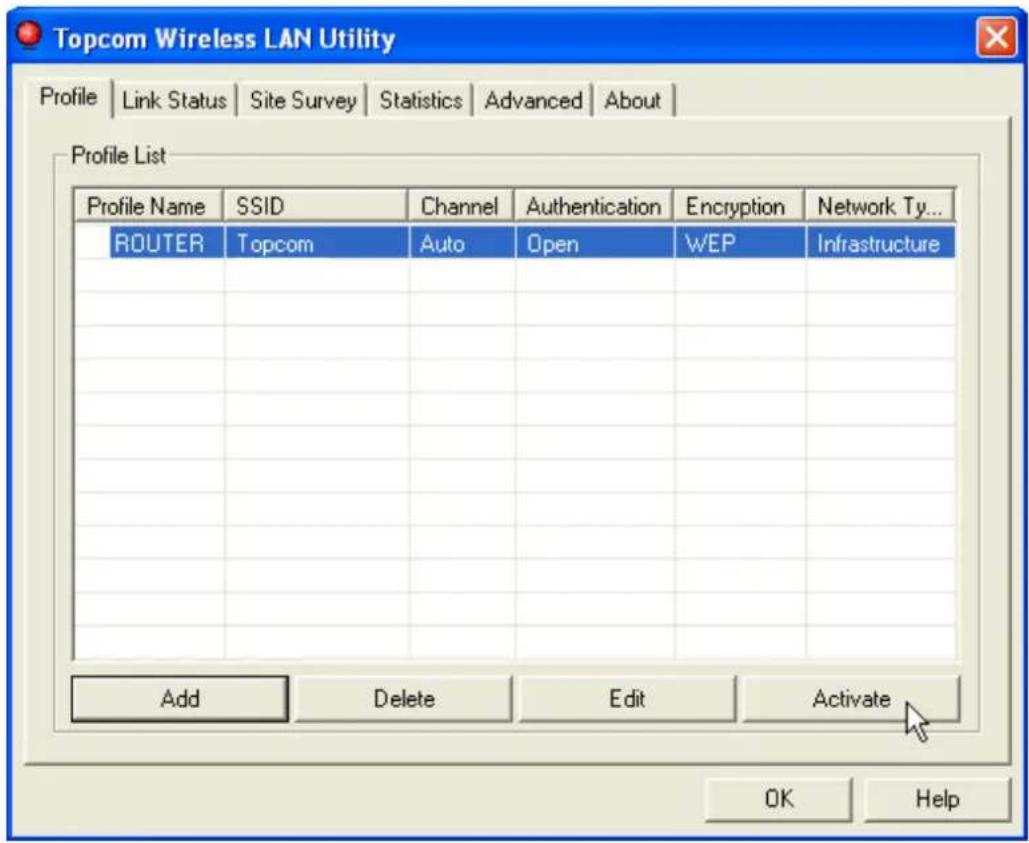

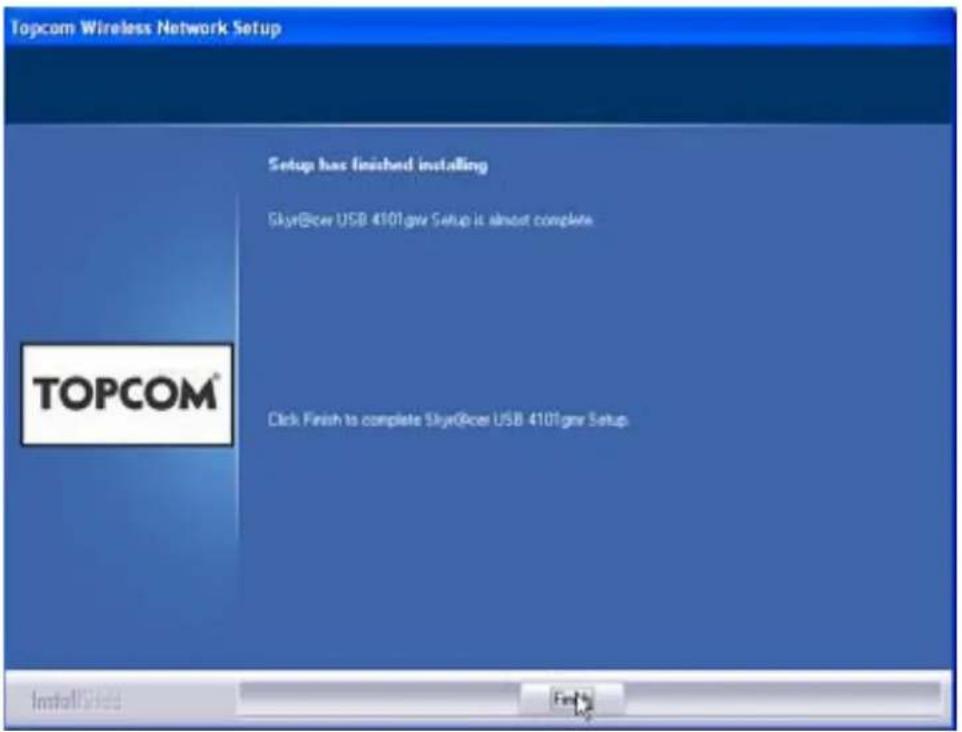

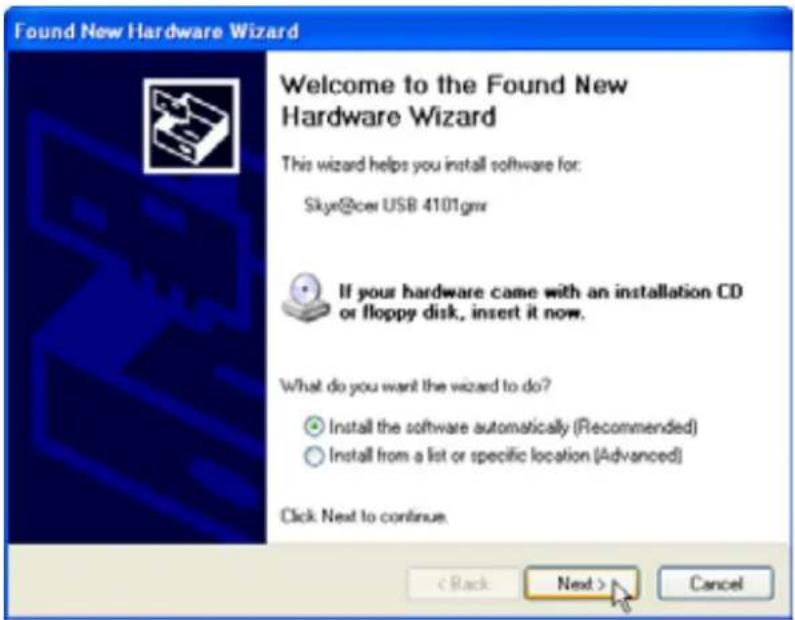

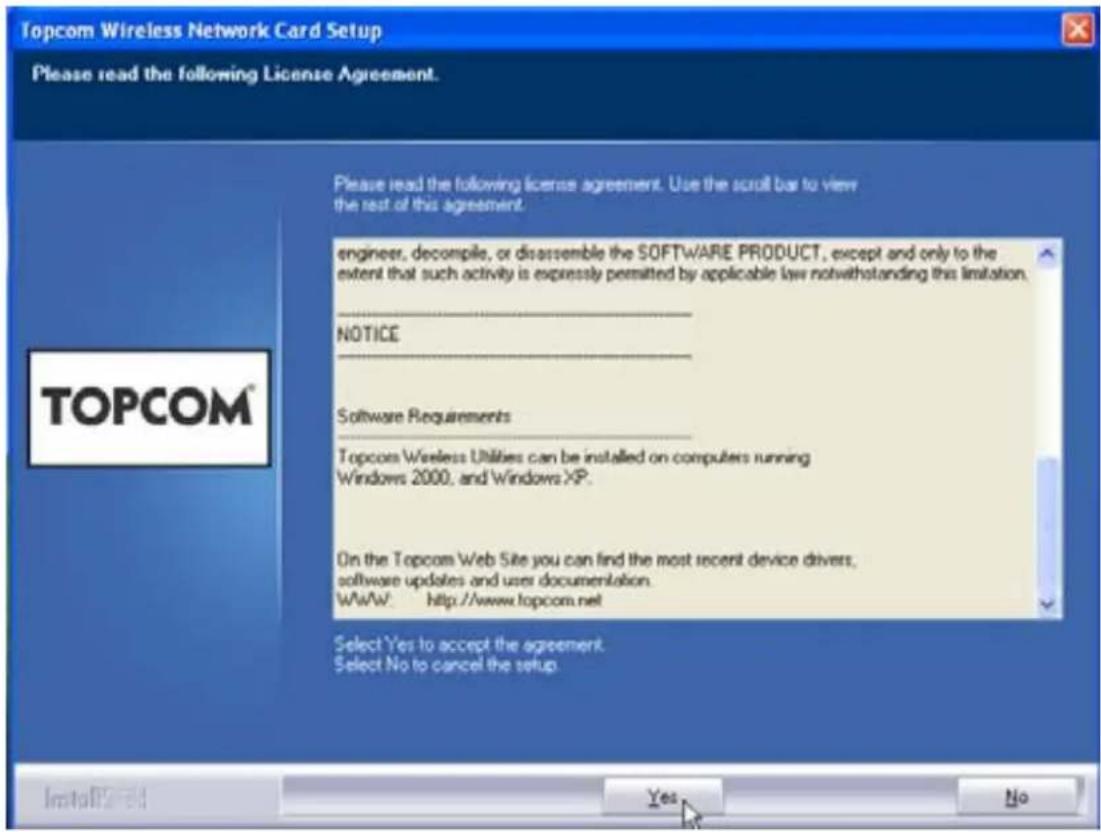

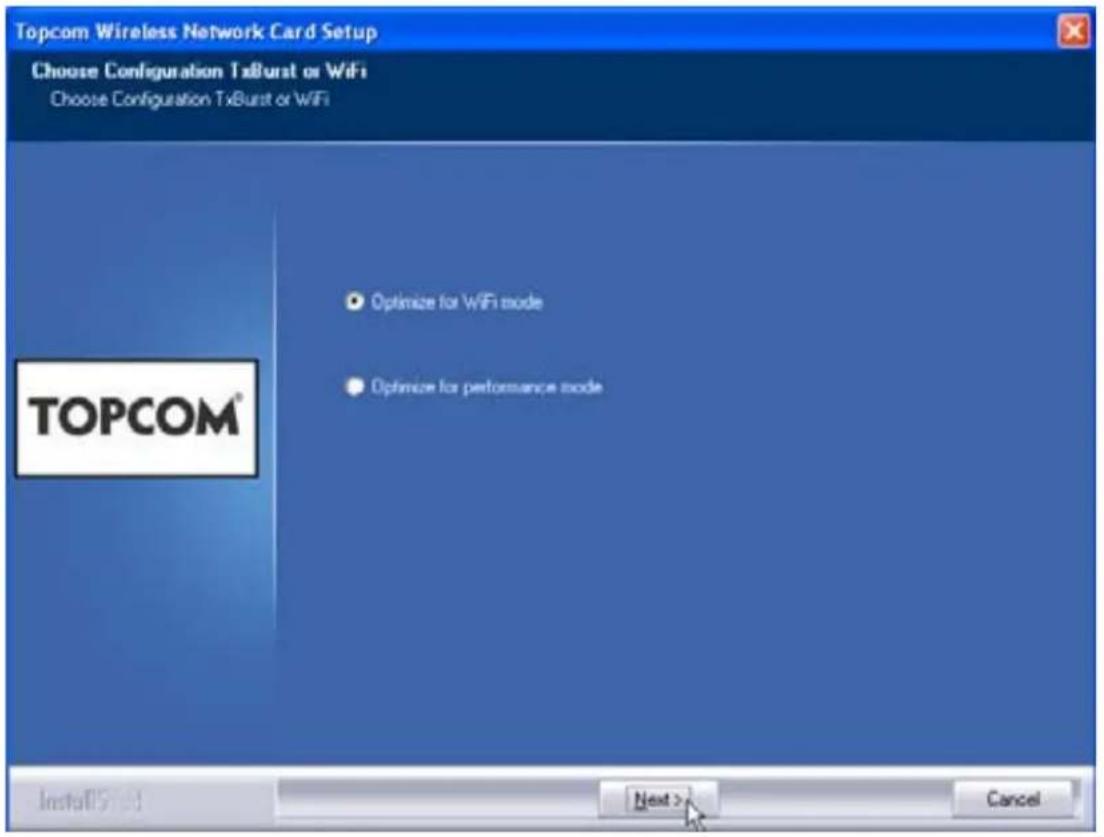

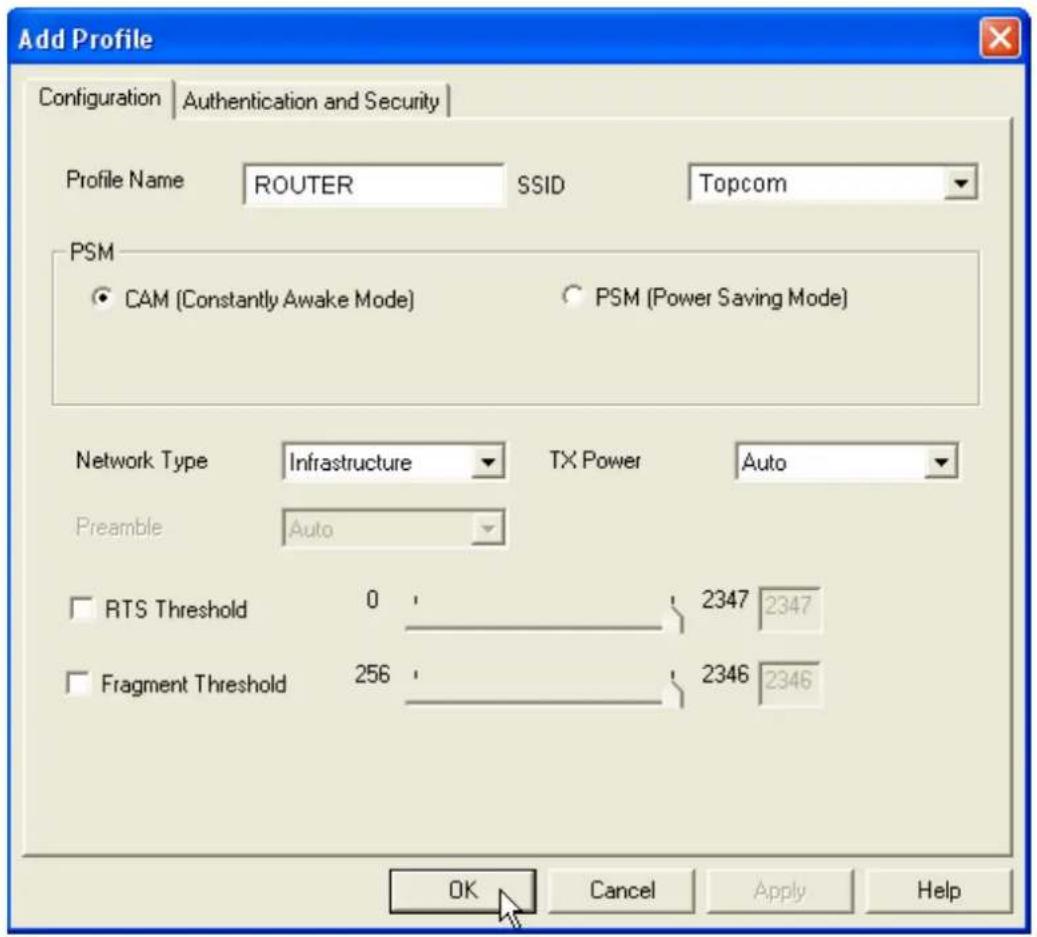

– Klicken Sie auf "Yes" um die Installation zu starten. – Klicken Sie auf "Next"Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 37 DEUTSCH – Klicken Sie auf "Next" Stecken Sie den drahtlosen USB Stick nun in Ihren USB-Anschluss. Die Treiber werden automatisch installiert.Topcom Skyr@cer USB 4101gmr 38 Topcom Skyr@cer USB 4101gmr – Klicken Sie auf "Next" Bei der Installation erscheint der folgende Bildschirm: – Klicken Sie auf "Continue Anyway"Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 39 DEUTSCH – Klicken Sie auf "Finish" – Klicken Sie auf "Finish" Nach erfolgreicher Installation erscheint in der Taskleiste das Symbol des Dienstprogramms .Topcom Skyr@cer USB 4101gmr 40 Topcom Skyr@cer USB 4101gmr 3 Konfiguration Doppelklicken Sie das -Symbol um das Dienstprogramm zu öffnen. Der Bildschirm "Site Survey" erscheint. Im Fenster werden alle verfügbaren drahtlosen Netzwerke angezeigt. Im obigen Beispiel ist die SSID "Topcom" und wird WEP-Verschlüsselung verwendet. Wenn Sie "Connect" anklicken, können Sie eine Verbindung mit dem drahtlosen Netzwerk herstellen, bis der Computer ausgeschaltet wird. Wenn Sie "Add to Profile" anklicken, werden die Einstellungen für diesen drahtlosen Zugangspunkt (oder drahtlosen Router) in der Profilliste gespeichert. – Selektieren Sie nun Ihren Wireless Access Point und klicken Sie "Add to Profile".Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 41 DEUTSCH Der nächste Bildschirm erscheint: – Geben Sie einen Profilnamen ein: im obigen Beispiel wird "ROUTER" erzeugt. – Klicken Sie als Bestätigung auf OK. Anmerkung: Wenn der drahtlose Zugangpunkt Verschlüsselungseinstellungen hat, erscheint der folgende Bildschirm. Im oben genannten Beispiel wird WEP Verschlüsselung verwendet. – Klicken Sie auf OKTopcom Skyr@cer USB 4101gmr 42 Topcom Skyr@cer USB 4101gmr Der nächste Bildschirm erscheint: – Geben Sie den Verschlüsselungscode ein. Achten Sie darauf, dass in Ihren drahtlosen Zugangspunkt (oder drahtlosen Router) genau derselbe Verschlüsselungstyp / -code eingegeben wird. – Klicken Sie als Bestätigung auf OK. Nun ist das drahtlose Profil erstellt.Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 43 DEUTSCH – Klicken Sie "Activate" um das Profil zu aktivieren. Das Symbol vor dem Profilnamen und das Symbol in der Taskleiste zeigen an, dass die Verbindung erfolgreich ist. Lesen Sie für weitere Einzelheiten die vollständige englischsprachige Gebrauchsanweisung auf der mitgelieferten CD-ROM.Topcom Skyr@cer USB 4101gmr 44 Topcom Skyr@cer USB 4101gmr 4Garantie

4.1 Garantiezeitraum

Topcom Geräte haben eine Garantielaufzeit von 24 Monaten. Der Garantiezeitraum beginnt an dem Tag an dem das neue Gerät erworben wurde. Verbrauchsmaterialien und Schäden, die unbedeutende Auswirkungen auf den Betrieb oder den Wert des Geräts haben, sind nicht abgedeckt. Die Garantie muss mit der Vorlage einer Kopie des Originalkaufbelegs auf dem das Datum des Erwerbs und der Gerätetyp ersichtlich sind belegt werden.

Ein defektes Gerät muss mit dem gültigen Kaufbeleg an ein autorisiertes Kundendienstzentrum geschickt werden. Während der Garantielaufzeit, wird das Kundendienstzentrum alle Defekte, die aufgrund von Materialfehlern kostenfrei reparieren. Das Kundendienstzentrum wird nach eigenem Ermessen die Garantiebestimmungen entweder durch die Reparatur oder den Austausch des Geräts oder von Teilen des Geräts erfüllen. Im Falle eines Austauschs können die Farbe und das Modell von dem ursprünglich erworbenen Gerät abweichen. Das ursprüngliche Kaufdatum legt den Beginn der Garantielaufzeit fest. Die Garantielaufzeit verlängert sich nicht, wenn das Gerät durch das zuständige Kundendienstzentrum ausgetauscht oder repariert wird.

4.3 Garantieausschlüsse

Fallen nicht unter der Garantieleistungen: Beschädigungen und Defekte, die durch die unsachgemäße Handhabung oder Betriebs verursacht wurden. Schäden aufgrund von der Verwendung von nicht Originalteilen und Zubehör. Schäden, die durch äußere Faktoren wie z.B. Blitzeinschlag, Wassereinbruch und Brand entstanden sind. Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich gemacht 5 Entsorgung des Geräts (Umweltshutz) Am Ende der Lebensdauer des Produkts sollten Sie dieses Produkt nicht in den normalen Hausmüll werfen, sondern bei einer Sammelstelle für die Aufbereitung von elektrischen und elektronischen Geräten abgeben. Das Symbol am Produkt, in der Gebrauchsanweisung und/oder Verpackung weist Sie darauf hin. Einige der Materialien des Produkts können wiederverwertet werden, wenn man sie in einer Aufbereitungsstelle abgibt. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produkten liefern Sie einen wichtigen Beitrag zum Umweltschutz. Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere Informationen über die Sammelpunkte in Ihrer Umgebung benötigen.Topcom Skyr@cer USB 4101gmr Topcom Skyr@cer USB 4101gmr 45 ESPAÑOL 1 Requisitos del Sistema
