BEDIENUNGSANLEITUNG ATA 1110 TOPCOM
User guide Handleiding Manuel d’utilisateur Bedienungsanleitung v 1.1
CE
DE Die in dieser Bedienungsanleitung umschriebenen Möglichkeiten, werden vorbehaltlich Änderungen publiziert.
DE Die Übereinstimmung des Gerätes mit den grundlegenden Anforderungen der R&TTE-Directive ist durch das CE-Kennzeichen bestätigt.

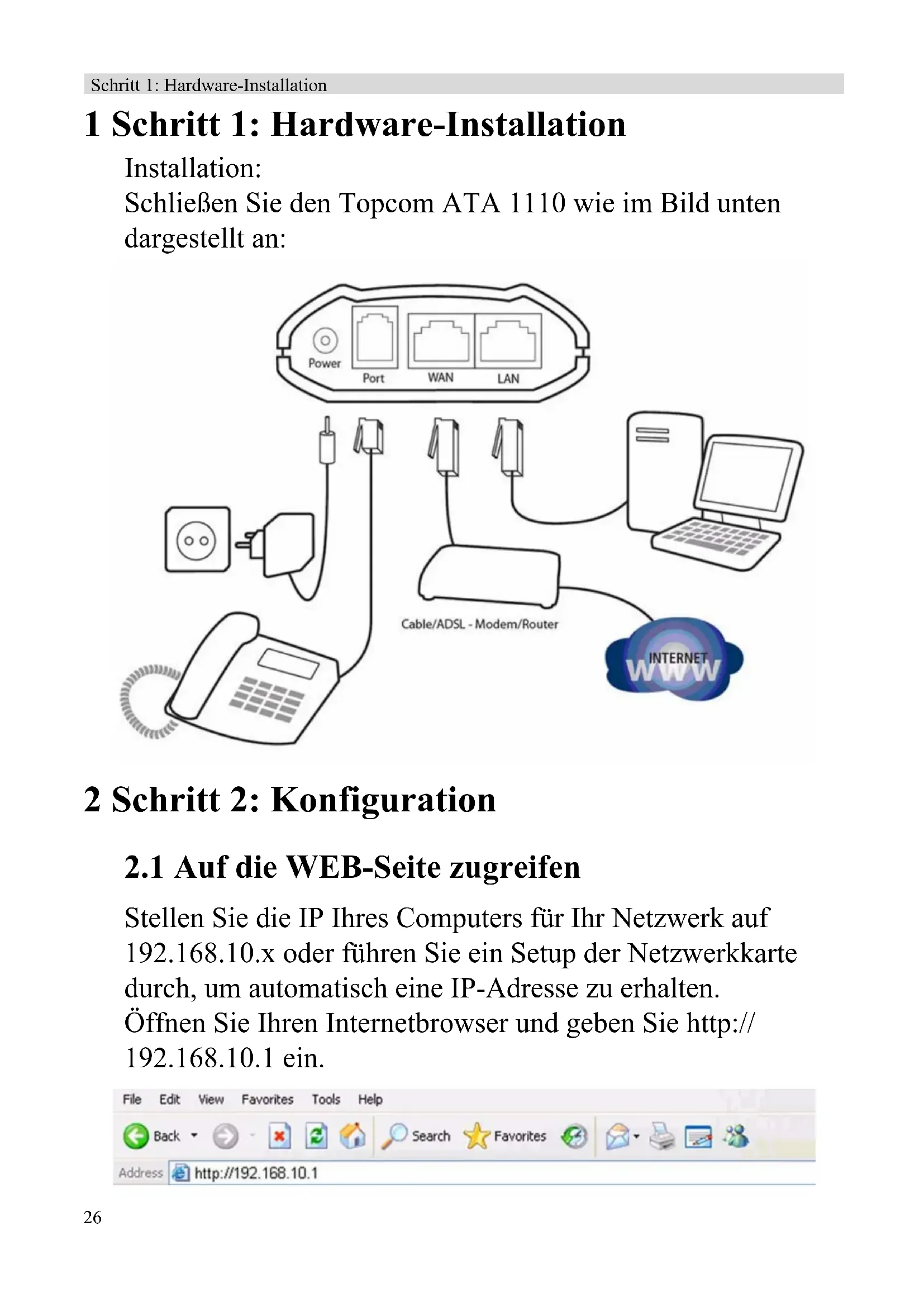

1 Step 1 : Hardware Installation
Installation:

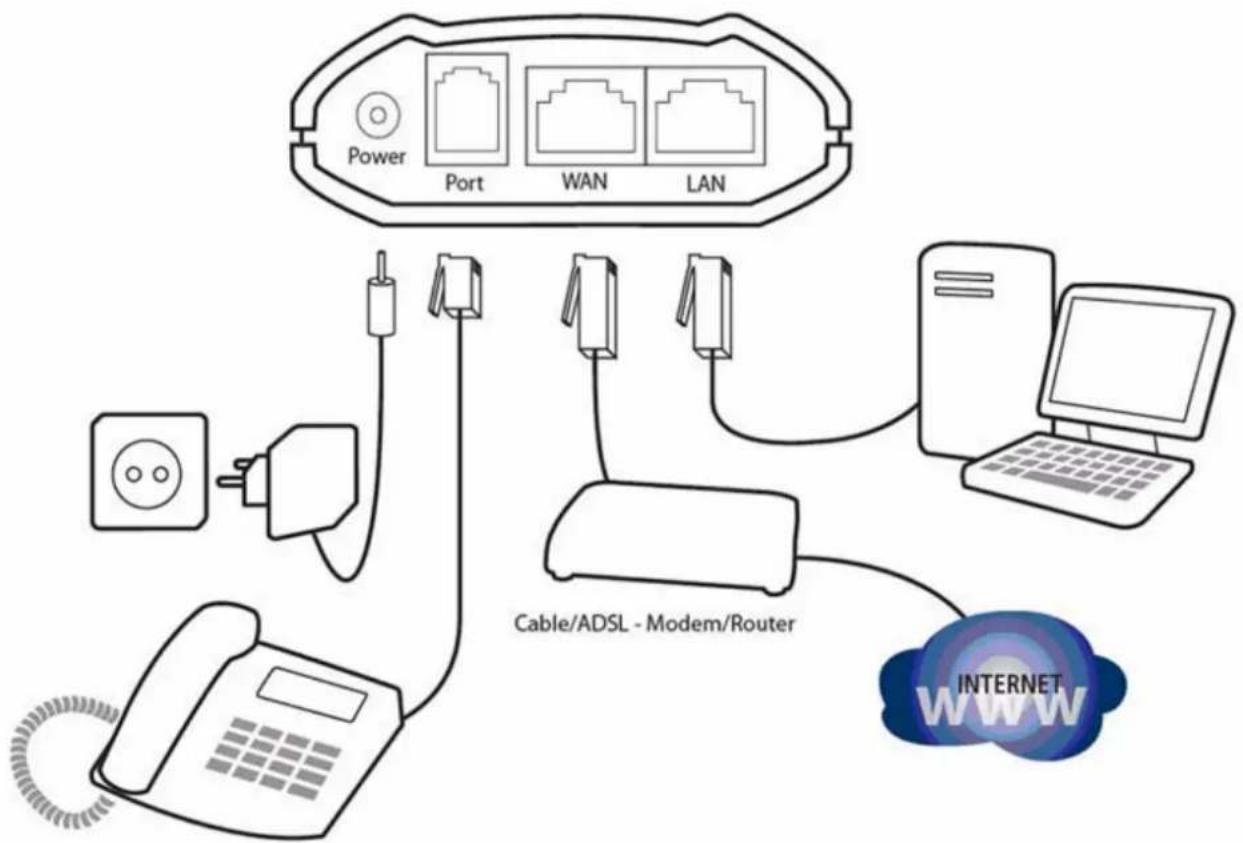

Schließen Sie den Topcom ATA 1110 wie im Bild unten dargestellt an:
2 Schritt 2: Konfiguration
2.1 Auf die WEB-Seite zugreifen
Stellen Sie die IP Ihres Computers für Ihr Netzwerk auf 192.168.10.x oder führen Sie ein Setup der Netzwerkkarte durch, um automatisch eine IP-Adresse zu erhalten.

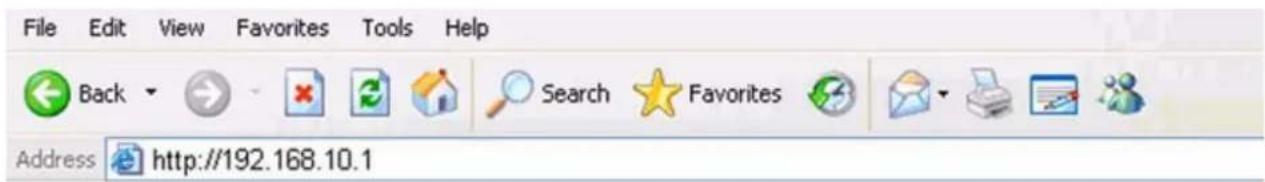

Öffnen Sie Ihren Internetbrowser und geben Sie http://192.168.10.1 ein.
- Geben Sie den voreingestellten Benutzernamen und das Passwort admin/admin für den Administrator oder guest/guest für einen Gast ein.
- Klicken Sie auf Logon und die Konfigurationsseite zu öffnen.
2.2 WAN Konfiguration

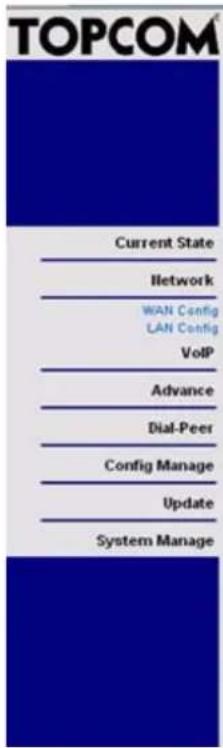

Gehen Sie zu Network - WAN Config, um die WAN-Einstellungen vorzunehmen:
Der ATA 1110 unterstützt verschiedene IP-Arten: Statische IP, dynamisch zugewiesene IP (DHCP) und PPPoE.
WAN Configuration
- Wählen Sie „Static“.
- Geben Sie die IP-Adresse des ATA 1110 in das Feld „IP address“ ein.
- Bestimmen Sie die „Net mask“, voreingestellter Wert ist 255.255.255.0.
- Geben Sie die Gateway-IP-Adresse (dies ist die IP-Adresse Ihres Routers) des ATA 1110 im Feld „Gateway“ ein.
- Geben Sie Informationen über die DNS in die Felder „Primary DNS“ und „Alter DNS“ ein.
DHCP (voreingestellt): Wenn Sie mit einem Kabel-/ADSL-Router verbunden sind.
- Wählen Sie DHCP.
Wenn Sie einen DHCP-Server in Ihrem Netzwerk haben (z. B. Ihren Kabel-/ADSL-Router), erhält der ATA 1110 die Netzwerkinformationen automatisch vom DHCP-Server.
PPPoE: Wenn Sie mit einem Ethernet-ADSL-Modem verbunden sind.
- Wählen Sie PPPoE.
- Geben Sie die Einwahlinformationen Ihres PPPoE in den Feldern für die Einstellungen ein: PPPoE-Server (optional), Benutzername und Passwort.
Der ATA 1110 wird die Verbindung zum Internet über PPPoE herstellen und erhält automatisch die Daten für IP-Adresse, Netzmaske, Gateway, Bevorzugte DNS und Alternative DNS.
Der ATA 1110 kann auch über die WAN-IP-Adresse konfiguriert werden. Sie können sich die WAN-IP-Adresse Ihres ATA 1110 über das Mobilteil ansagen lassen:
• Nehmen Sie den Hörer ab;
- Geben Sie #*111# ein;
Über Ihr Mobilteil wird die IP-Adresse des ATA 1110 angesagt.

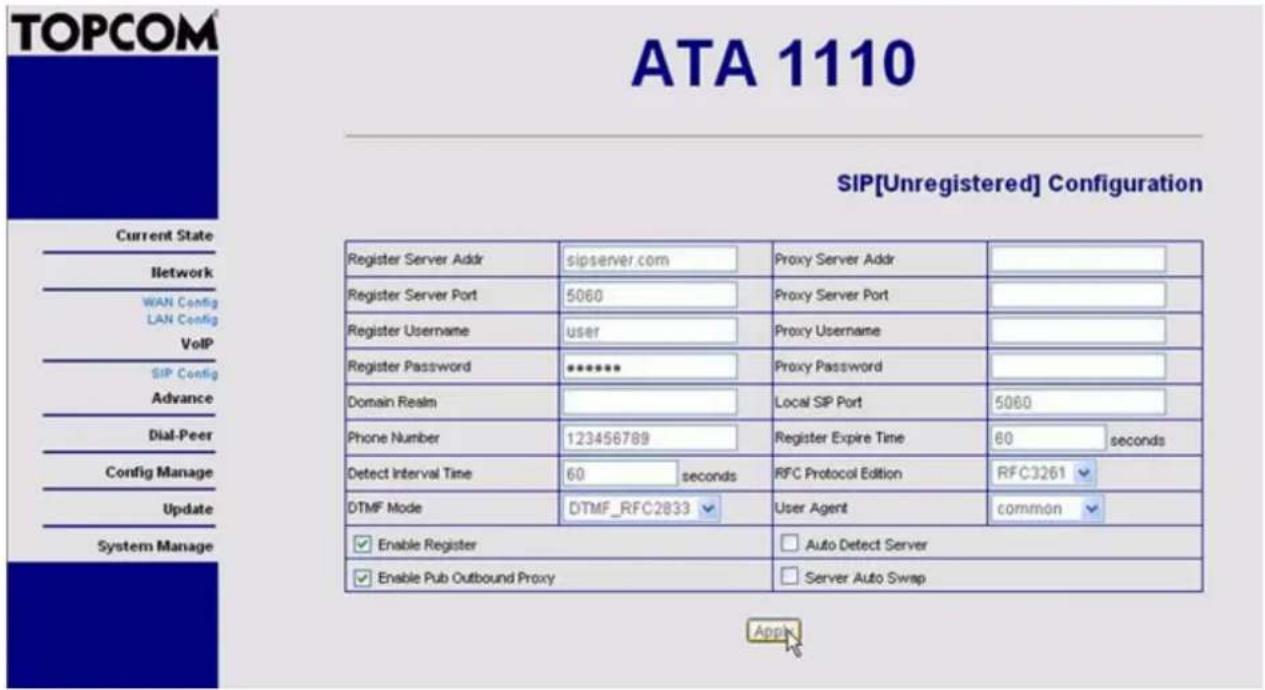

2.3 SIP Konfiguration
- Register Server Addr: Geben Sie die SIP Server-Adresse des Providers ein.
- Register Server Port: Geben Sie den SIP Server-Registrierungsport (normalerweise 5060) ein.
- Register Username: Geben Sie den Benutzernamen des SIP-Kontos ein.
- Register Password: Geben Sie das Passwort Ihres SIP-Kontos ein.
- Phone Number: Geben Sie die Telefonnummer Ihres SIP-Kontos ein. (wenn Sie keine Telefonnummer haben, geben Sie nur den Benutzernamen ein).
• Markieren Sie Enable Register. - Markieren Sie Enable Pub Outbound Proxy.
Klicken Sie auf Apply, um die Einstellungen zu bestätigen.
Gehen Sie zur Seite Config Manage - Save Config und klicken Sie auf „save“, um die Konfiguration zu speichern, sonst geht sie bei einem Reboot des ATA verloren.
2.4 NAT Traversal
Wenn Ihr ATA 1110 hinter einen Router angeschlossen wurde, empfehlen wir Ihren die Einstellung STUN zu aktivieren. Diese Informationen erhalten Sie von Ihrem SIP-Provider.

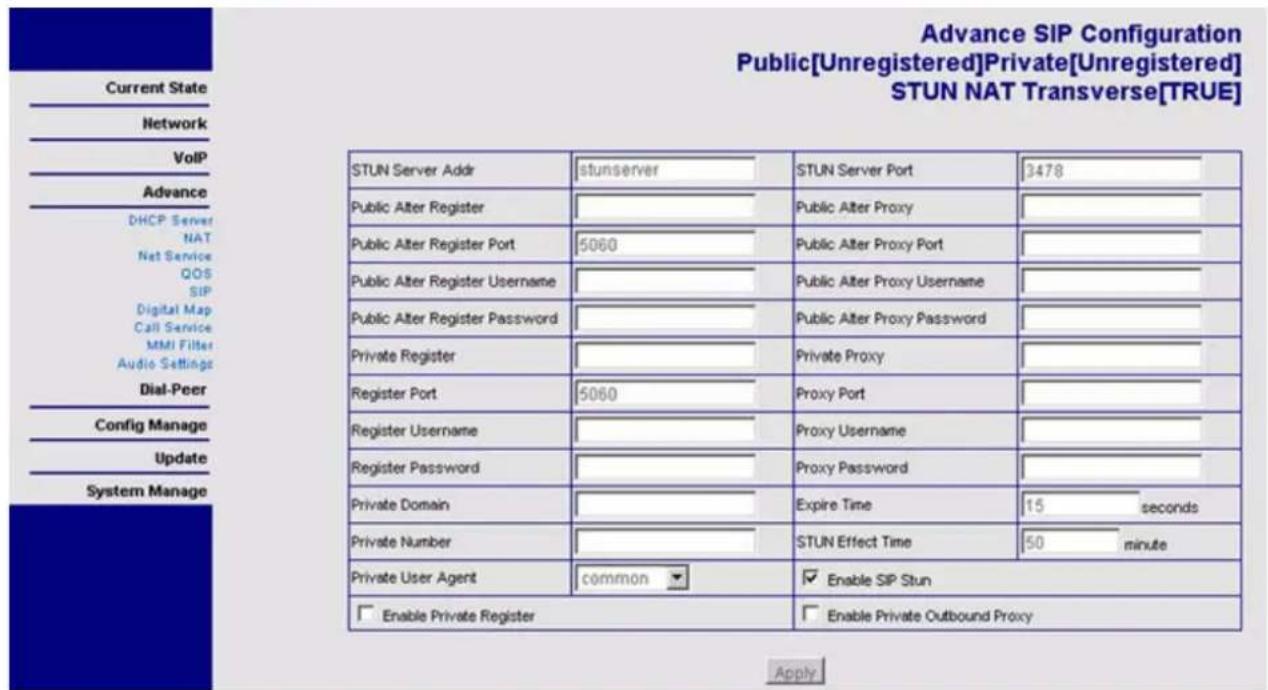

Gehen Sie auf die Seite Advance - SIP.
• STUN Server Addr: Geben Sie die STUN-Serveradresse ein.
• STUN Server Port: Geben Sie die STUN-Portnummer ein.
- Markieren Sie „Enable SIP Stun“.
Klicken Sie auf Apply, um die Einstellungen zu bestätigen.
Gehen Sie zur Seite Config Manage - Save Config und klicken Sie auf „save“, um die Konfiguration zu speichern, sonst geht sie bei einem Reboot des ATA verloren.
3 Schritt 3: Reboot
Wurden alle Einstellungen vorgenommen, führen Sie ein Reboot Ihres ATA durch.
Gehen Sie zu System manage - Reboot und wählen Sie „Reboot“, um den ATA neu zu starten.
Nach dem Reboot leuchtet die Server LED auf, wenn der ATA erfolgreich angemeldet wurde.
Jetzt ist es möglich, VOIP-Anrufe zu tätigen.
Informationen über erweiterte Einstellungen finden Sie im vollständigen englischen Bedienungshandbuch auf der mitgelieferten CD.
4 Garantie
4.1 Garantiezeit
Topcom Geräte haben eine 24-monatige Garantiezeit. Die Garantiezeit beginnt an dem Tag, an dem das neue Gerät erworben wurde. Die Garantie für Batterien ist auf 6 Monate nach Erwerb begrenzt. Verschleißteile oder Mängel, die den Wert oder die Gebrauchstauglichkeit des Geräts nur unerheblich beeinflussen, sind von der Garantie ausgeschlossen.
Der Garantieanspruch muss durch den Originalkaufbeleg, auf dem das Kaufdatum und das Gerätemodell ersichtlich sind, nachgewiesen werden.
4.2 Abwicklung des Garantiefalls
Senden Sie das fehlerhafte Gerät mit dem gültigen Kaufbeleg an ein Topcom Service-Zentrum.
Tritt ein Gerätefehler innerhalb der Garantiezeit auf, übernimmt Topcom oder ein autorisiertes Service-Zentrum unentgeltlich die Reparatur jedes durch einen Material- oder Herstellungsfehler aufgetretenen Defekts.
Topcom wird nach eigenem Ermessen die Garantieansprüche mittels Reparatur oder Austausch des fehlerhaften Geräts oder von Teilen des fehlerhaften Geräts erfüllen. Bei einem Austausch können Farbe und Modell vom eigentlich erworbenen Gerät abweichen.
Das ursprüngliche Kaufdatum bestimmt den Beginn der Garantiezeit. Die Garantiezeit verlängert sich nicht, wenn das Gerät von Topcom oder einem seiner autorisierten Service-Zentren ausgetauscht oder repariert wird.
4.3 Garantieausschlüsse
Schäden oder Mängel, die durch unsachgemäße Handhabung oder Betrieb verursacht werden sowie Defekte, die durch die Verwendung von Nicht-Originalteilen oder die Verwendung von nicht von Topcom empfohlenem Zubehör entstehen, werden nicht von der Garantie abgedeckt.
Die Garantie deckt keine Schäden ab, die durch äußere Einflüsse entstanden sind, wie z. B. Blitzeinschlag, Wasser, Brände oder auch jegliche Transportschäden.
Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich gemacht wurde, kann keine Garantie in Anspruch genommen werden.
Alle Garantieansprüche erlöschen, wenn das Gerät durch den Käufer oder durch unqualifizierte und nicht offiziell anerkannte Topcom Service-Zentren repariert, verändert oder umgebaut wurde.
5 Entsorgung des Geräts (Umweltschutz)
Am Ende der Lebensdauer des Produkts darf das Gerät nicht im normalen Hausmüll entsorgt werden. Bringen Sie es zu einer Sammelstelle zur Aufbereitung elektrischer und elektronischer Geräte
Das Symbol am Produkt, in der Bedienungsanleitung und/oder Verpackung zeigt dies an.
Einige der Materialien des Produkts können wiederverwendet werden, wenn Sie das Gerät in einer Aufbereitungsstelle abgeben. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produkten leisten Sie einen wichtigen Beitrag zum Umweltschutz.
Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere Informationen über Sammelstellen in Ihrer Umgebung benötigen.
6 Reinigung
Reinigen Sie das Gerät mit einem leicht feuchten Lappen oder mit einem anti-statischen Tuch. Verwenden Sie niemals Reinigungs- oder Scheuermittel.
