MODE D'EMPLOI ATA 1110 TOPCOM

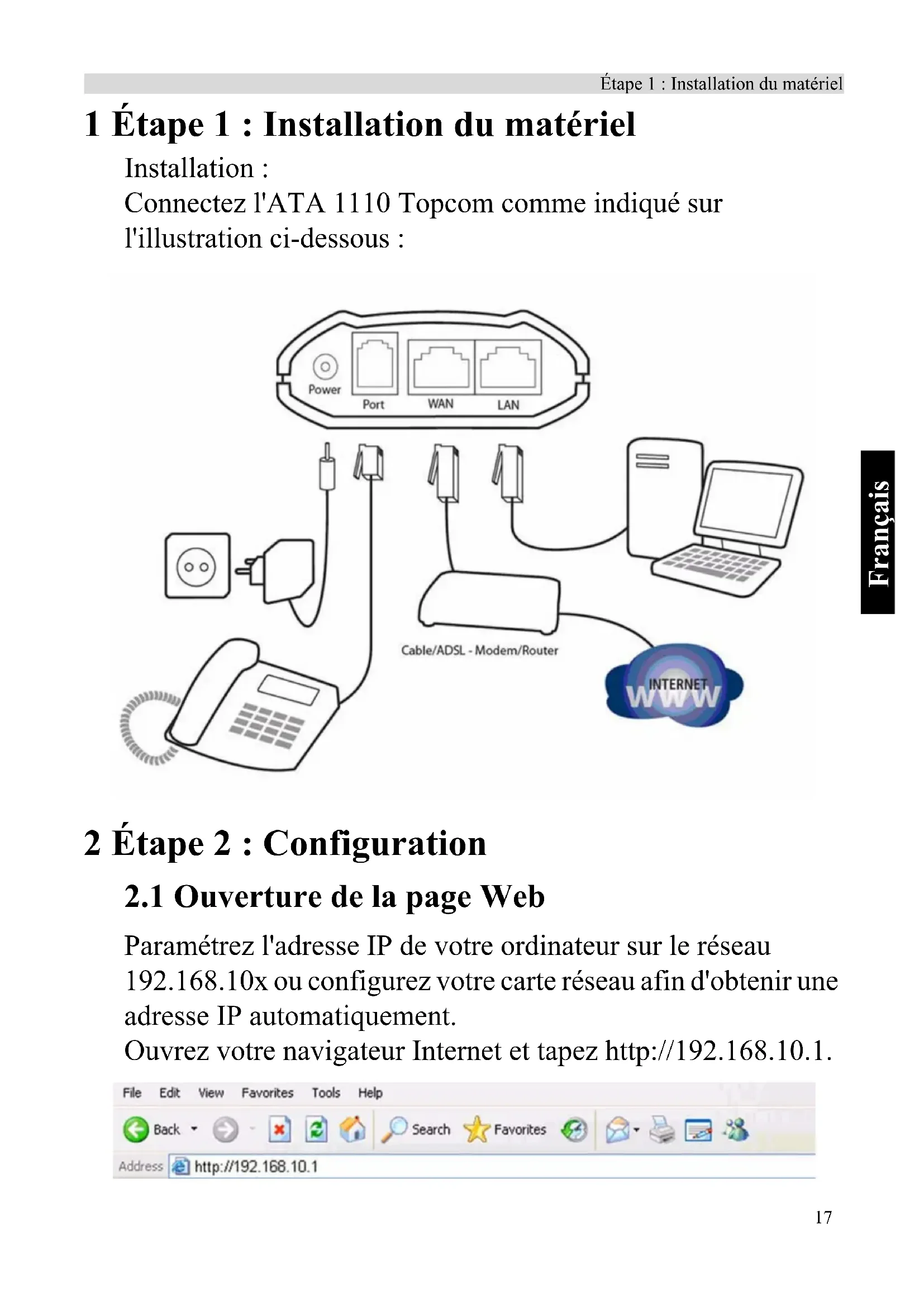

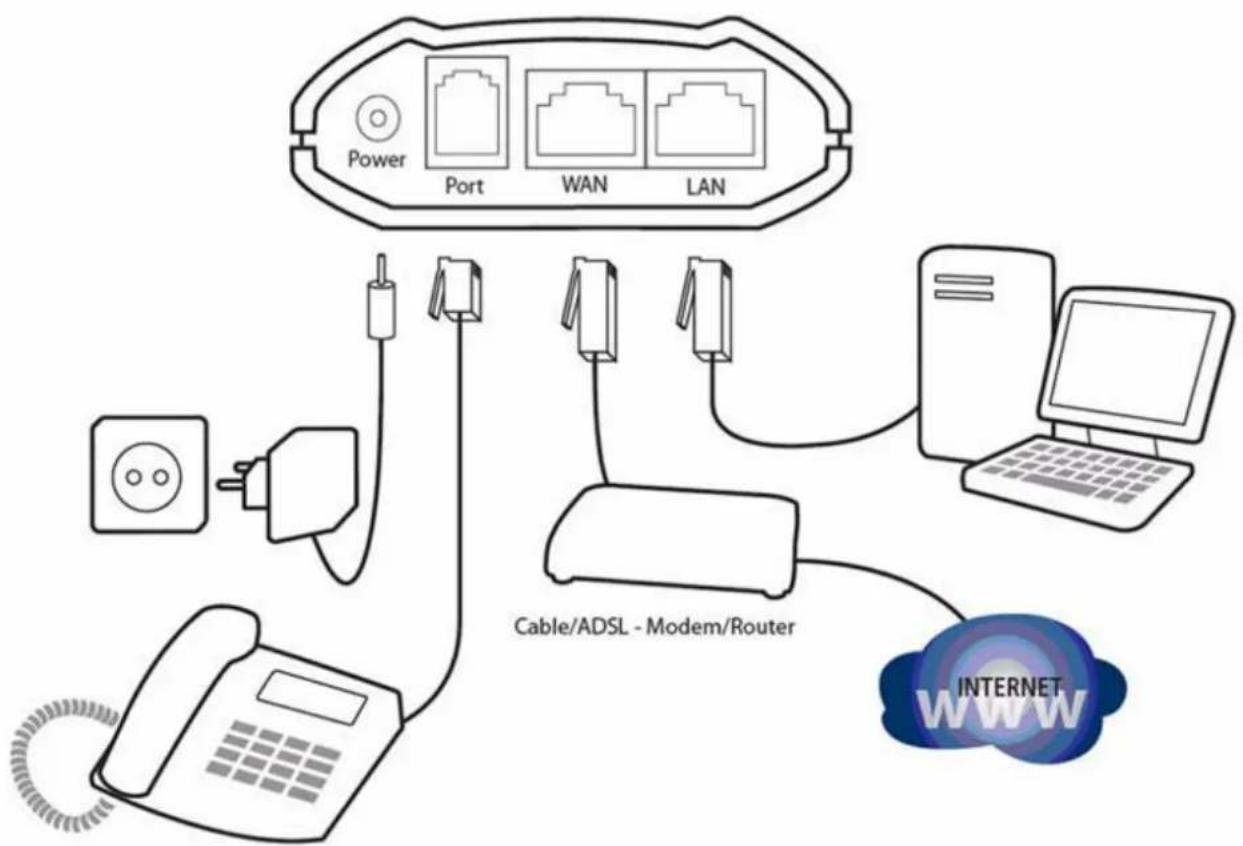

Étape 1 : Installation du matériel 1 Étape 1 : Installation du matériel Installation : Connectez l'ATA 1110 Topcom comme indiqué sur l'illustration ci-dessous : 2 Étape 2 : Configuration

2.1 Ouverture de la page Web

Paramétrez l'adresse IP de votre ordinateur sur le réseau

192.168.10x ou configurez votre carte réseau afin d'obtenir une

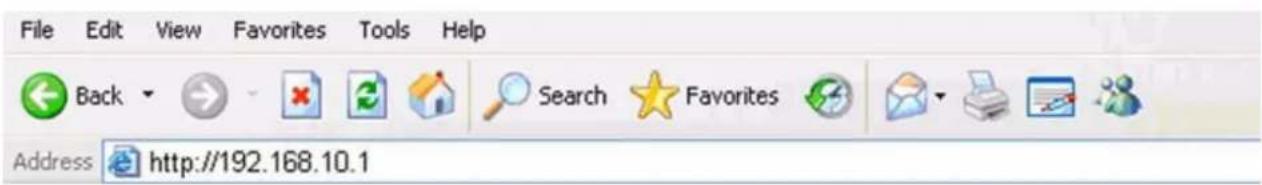

adresse IP automatiquement. Ouvrez votre navigateur Internet et tapez http://192.168.10.1.18 Étape 2 : Configuration La page de connexion de l'ATA 1110 apparaît.

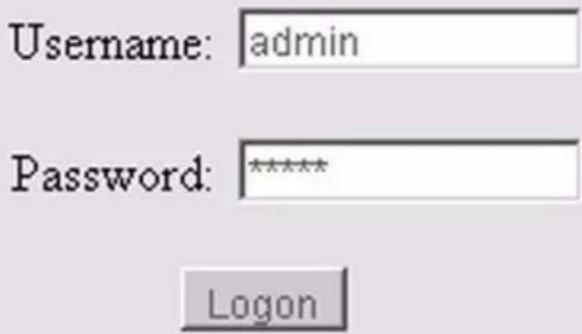

• Tapez le nom d'utilisateur et le mot de passe par défaut : admin/admin si vous êtes administrateur et guest/guest si vous êtes invité.

• Cliquez sur Logon pour ouvrir la page de configuration.

2.2 Configuration WAN :

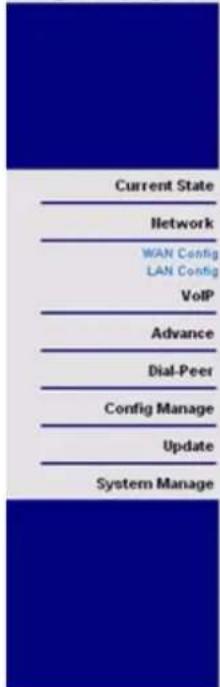

Cliquez sur Network - WAN Config afin de définir les paramètres WAN : L'ATA prend en charge trois types différents d'adresse IP : IP statique, IP dynamique (DHCP) et PPPoE.Français

Étape 2 : Configuration IP statique :

• Sélectionnez « Static ».

• Tapez l'adresse IP de l'ATA 1110 dans le champ « IP address

• Paramétrez le « Net mask » ; la valeur par défaut est

• Tapez l'adresse IP de la passerelle de l'ATA 1110 (IP de votre routeur) dans le champ « Gateway ».

• Tapez les informations relatives au DNS dans les champs « Primary DNS » et « Alter DNS ». DHCP (paramètre défini par défaut) : Si vous êtes connecté à un routeur ADSL/câble

• Sélectionnez DHCP Si un serveur DHCP est installé sur votre réseau (votre routeur ADSL/câble, par exemple), l'ATA 1110 se procurera automatiquement sur votre serveur DHCP les informations concernant le réseau. PPPoE : Si vous êtes connecté à un modem ADSL Ethernet.

• Tapez vos informations de connexion PPPoE dans les champs des paramètres PPPoE : PPPoE server (facultatif), Username et Password. L'ATA 1110 se connectera à Internet via PPPoE et se procurera automatiquement les informations concernant l'adresse IP, le20 Étape 2 : Configuration netmask, la passerelle, le DNS primaire, la modification du DNS.

2.3 Configuration SIP

Cliquez sur VoIP - SIP Config afin de paramétrer les informations SIP :

• Register Server Addr : entrez l'adresse du serveur du fournisseur SIP

• Register Server Port : entrez le port du registre du serveur (en général, 5060) L'ATA 1110 peut également être configuré via l'adresse IP du WAN. Vous pouvez vous procurer l'adresse IP du WAN de l'ATA 1110 au moyen de votre combiné :

• décrochez le combiné ;

• tapez #*111#. Vous entendrez l'adresse IP de l'ATA 1110.Français

Étape 2 : Configuration

• Register Username : entrez le nom d'utilisateur de votre compte SIP

• Register Password : entrez le mot de passe de votre compte SIP

• Phone Number : entrez le numéro de téléphone de votre compte SIP (si aucun numéro de téléphone n'est disponible, tapez uniquement le nom d'utilisateur).

• Cochez Enable Register

• Cochez Enable Pub Outbound Proxy Cliquez Apply pour confirmer les paramètres.

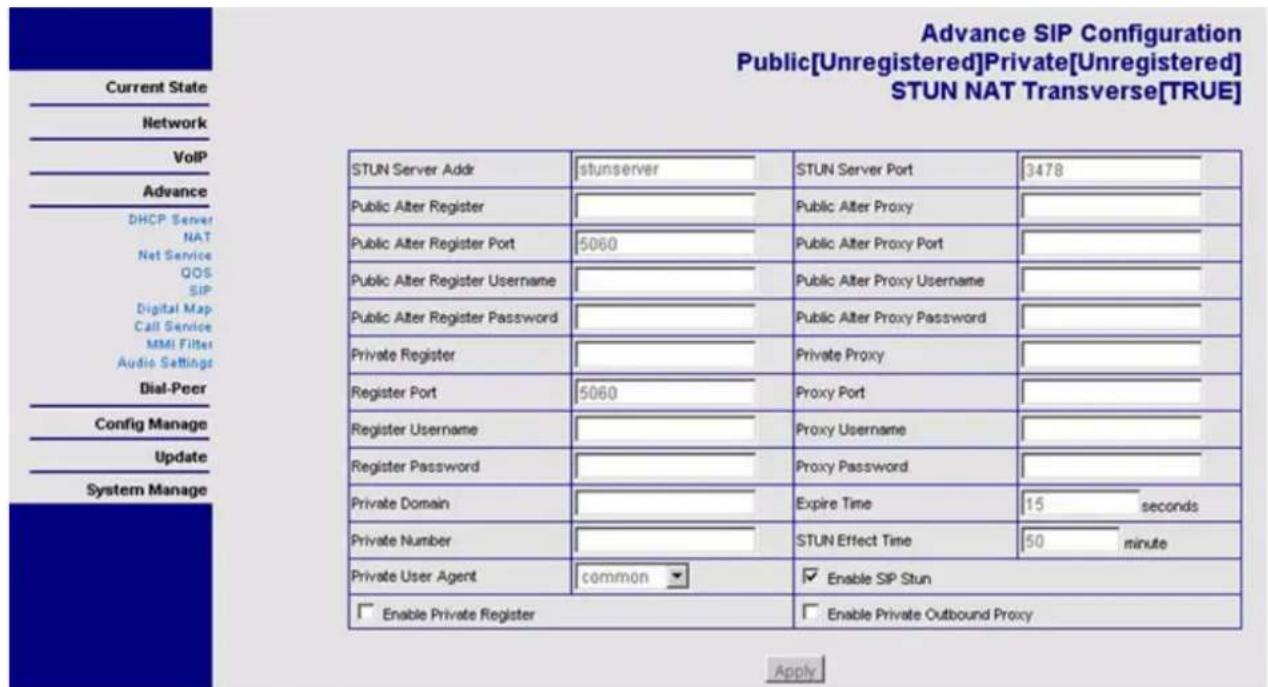

Si l'ATA 1110 est connecté derrière un routeur, il est recommandé d'activer les paramètres STUN. Votre fournisseur SIP devrait être en mesure de vous fournir ces informations. Ouvrez la page de configuration Advance - SIP. Ouvrez la page Config Manage - Save Config et cliquez sur « save » pour enregistrer la configuration, sans quoi vous perdrez les paramètres après le redémarrage de l'ATA.22 Étape 3 : Redémarrage

• STUN Server Addr :entrez l'adresse du serveur STUN

• STUN Server Port :entrez le numéro du port du serveur STUN

• Cochez « Enable SIP Stun » Cliquez Apply pour confirmer les paramètres. 3 Étape 3 : Redémarrage Lorsque tous les paramètres ont été définis, il est conseillé de redémarrer l'ATA. Ouvrez la page System manage - Reboot et sélectionnez « Reboot » afin de redémarrer l'ATA. Ouvrez la page Config Manage - Save Config et cliquez sur « save » pour enregistrer la configuration, sans quoi vous perdrez les paramètres après le redémarrage de l'ATA. Une fois l'ATA redémarré, la DEL du serveur s'allumera et l'ATA sera enregistré. Vous devriez à présent pouvoir passer des appels VOIP. Pour définir les paramètres avancés, veuillez consulter le manuel d'utilisation complet présent sur le CD fourni.Français

4.1 Période de garantie

Les appareils de Topcom bénéficient d'une période de garantie de 24 mois. La période de garantie commence le jour de l'achat du nouvel appareil. La garantie sur les batteries est limitée à 6 mois à compter de l'achat. Les accessoires et les défauts qui ont un effet négligeable sur le fonctionnement de l'appareil ne sont pas couverts. La garantie doit être prouvée par la présentation du ticket original d'achat sur lequel sont mentionnés la date de l'achat et le modèle de l'appareil.

4.2 Traitement de la garantie

Tout appareil défectueux doit être retourné à un centre de service après-vente Topcom accompagné d'un ticket d'achat valable. Si l'appareil tombe en panne pendant la période de garantie, Topcom ou son centre de service après-vente officiel réparera gratuitement toute panne due à un défaut matériel ou de fabrication. Topcom assurera, à sa seule discrétion, ses obligations en matière de garantie en réparant ou en remplaçant les appareils ou les pièces défectueux. En cas de remplacement, la couleur et le modèle peuvent être différents de ceux de l'appareil acheté initialement. La date d'achat initiale détermine le début de la période de garantie. La période de garantie n'est pas prolongée si l'appareil est remplacé ou réparé par Topcom ou par l'un de ses centres de service après-vente officiels.24 Mise au rebut de l'appareil

4.3 Exclusions de garantie

Les dommages et les pannes causés par un mauvais traitement ou une utilisation incorrecte et les dommages qui résultent de l'utilisation de pièces et d'accessoires non recommandés par Topcom ne sont pas couverts par la garantie. La garantie ne couvre pas les dommages causés par des facteurs extérieurs tels que la foudre, l'eau et le feu ni les dommages provoqués par le transport. Aucune garantie ne peut être invoquée si le numéro de série indiqué sur les appareils a été modifié, enlevé ou rendu illisible. Aucune garantie ne peut non plus être invoquée si l'appareil a été réparé ou modifié par l'acheteur ou par des techniciens non qualifiés et non agréés par Topcom. 5 Mise au rebut de l'appareil (environnement) Au terme du cycle de vie de ce produit, ne le jetez pas avec les déchets ménagers ordinaires mais déposez-le dans un point de collecte pour le recyclage des équipements électriques et électroniques. Le symbole indiqué sur ce produit, sur le mode d'emploi et/ou sur la boîte est là pour vous le rappeler. Certains matériaux qui composent le produit peuvent être réutilisés si vous les déposez dans un point de recyclage. En réutilisant certaines pièces ou matières premières de produits usagés, vous contribuez fortement à la protection de l'environnement. Pour toute information supplémentaire sur les points de collecte dans votre région, contactez les autorités locales.Français
