KÄYTTÖOHJE Skyr@cer USB 4101 GMR TOPCOM

FI Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta.

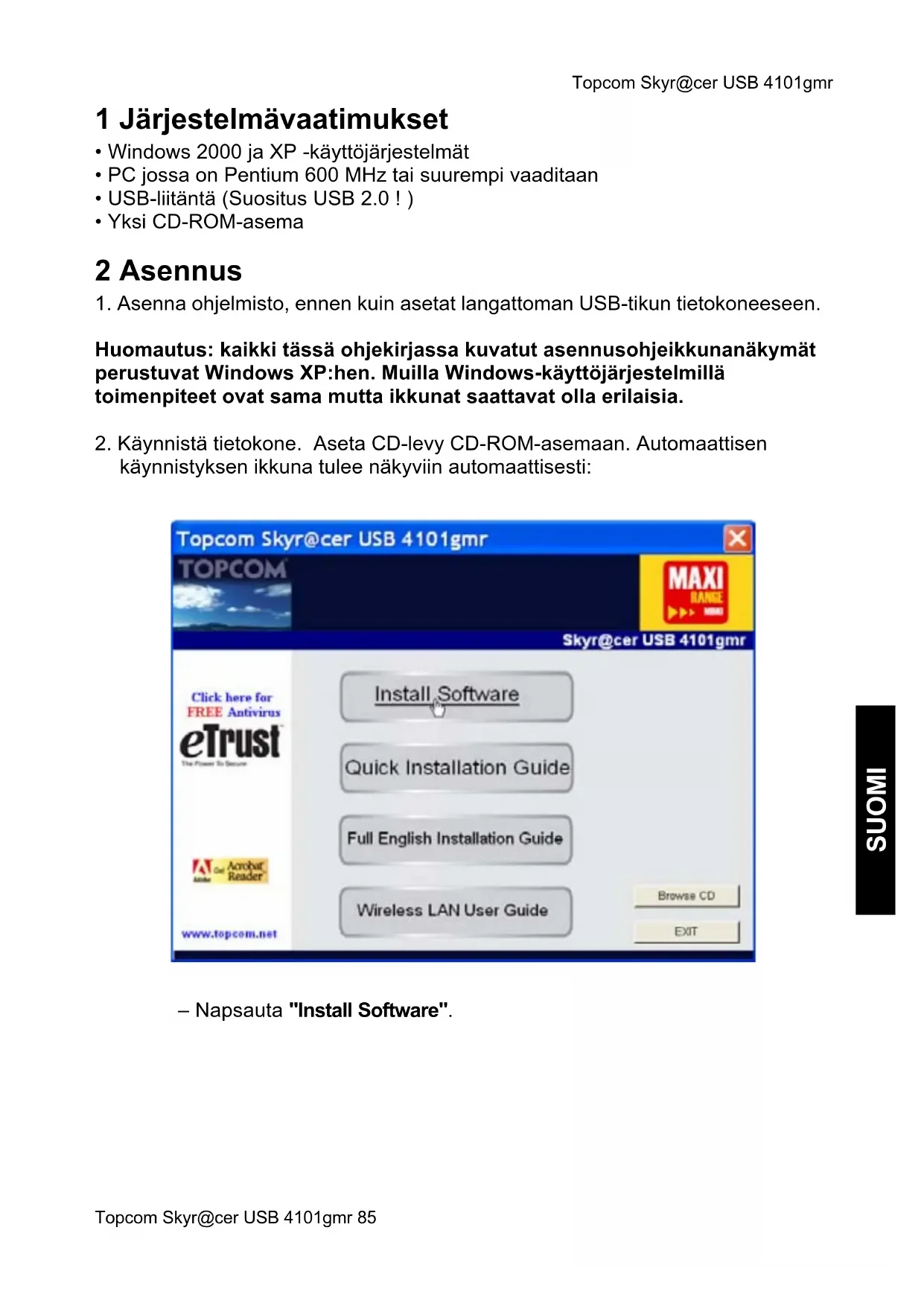

1 Järjestelmävaatimukset

• Windows 2000 ja XP -käyttöjärjestelmät
  • PC jossa on Pentium 600 MHz tai suurempi vaaditaan
  • USB-liitäntä (Suositus USB 2.0 !)
  • Yksi CD-ROM-asema

2 Asennus

1. Asenna ohjelmisto, ennen kuin asetat langattoman USB-tikun tietokoneeseen.

Huomautus: kaikki tässä ohjekirjassa kuvatut asennusohjeikkunanäkymät perustuvat Windows XP:hen. Muilla Windows-käyttöjärjestelmillä toimenpiteet ovat sama mutta ikkunat saattavat olla erilaisia.

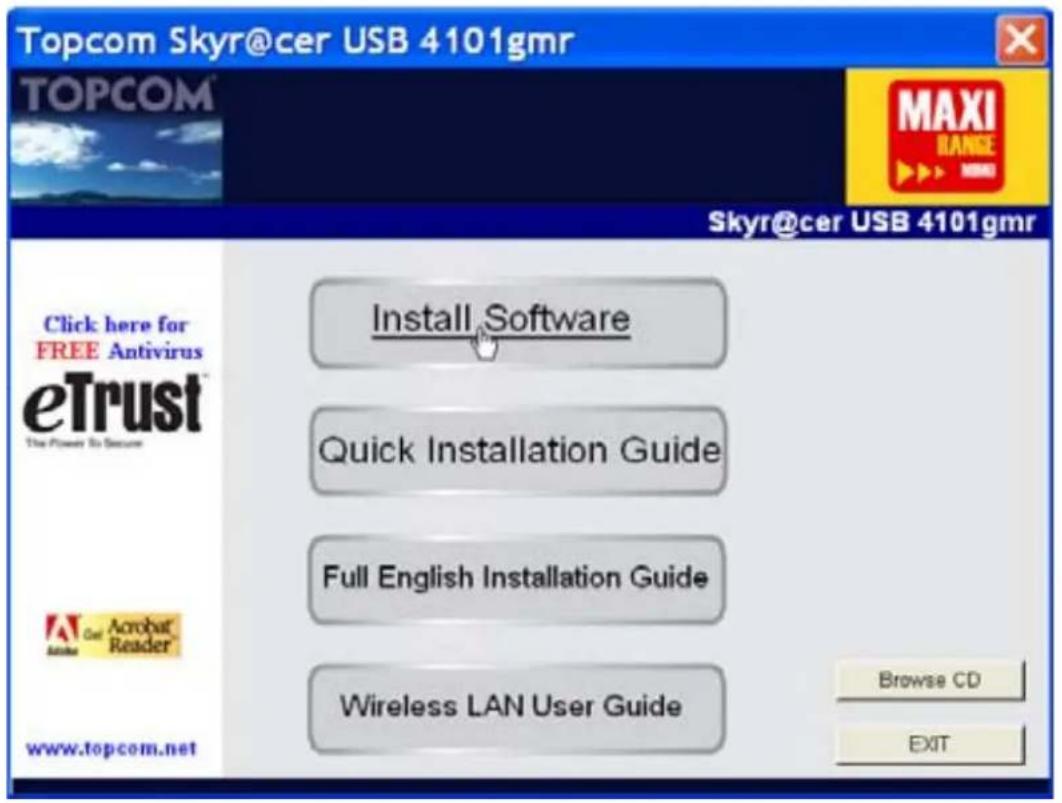

1. Käynnistä tietokone. Aseta CD-levy CD-ROM-asemaan. Automaattisen käynnistyksen ikkuna tulee näkyviin automaattisesti:

Topcom Skyr@cer USB 4101gmr TOPCOM® SKyr@cer USB 4101gmr Click here for FREE Antivirus eTrust™ The Power To Secure Install Software Quick Installation Guide Full English Installation Guide Wireless LAN User Guide Browse CD EXIT www.topcom.net

- Napsauta "Install Software".

Topcom Skyr@cer USB 4101gmr

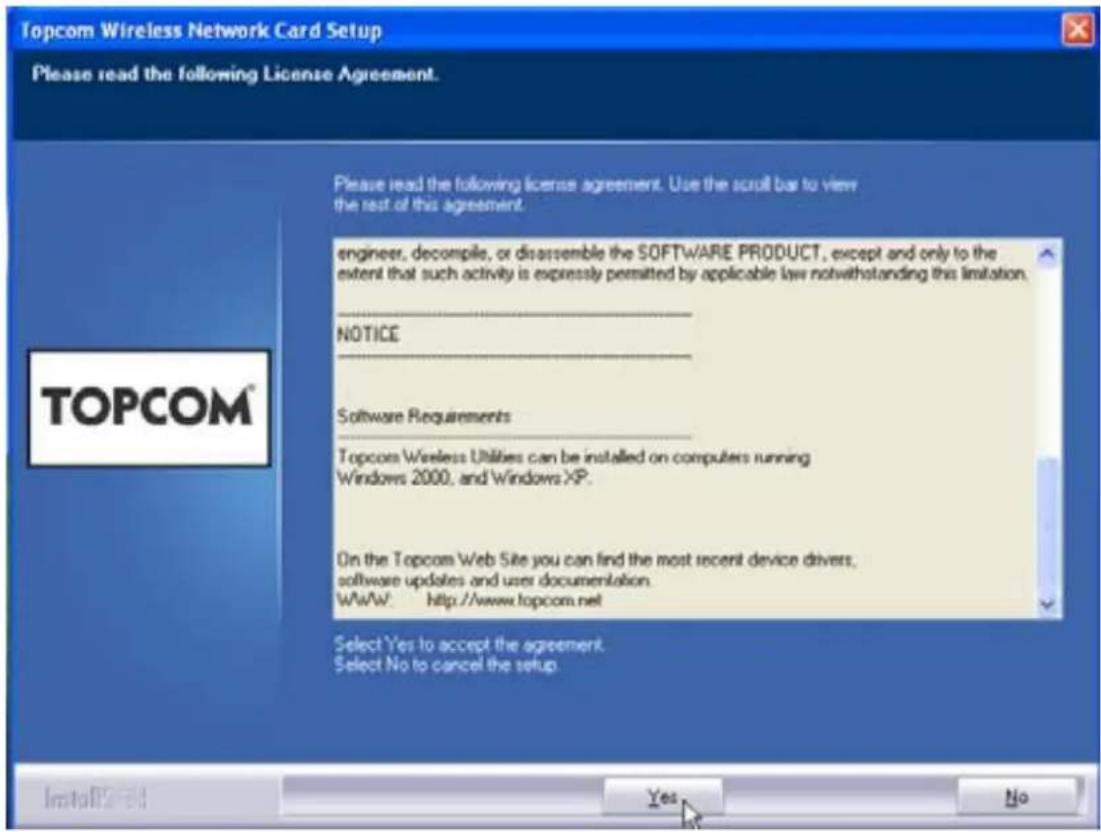

1. Asennuksen ohjaus käynnistyy automaattisesti.

– Napsauta "Yes" asennuksen aloittamiseksi.

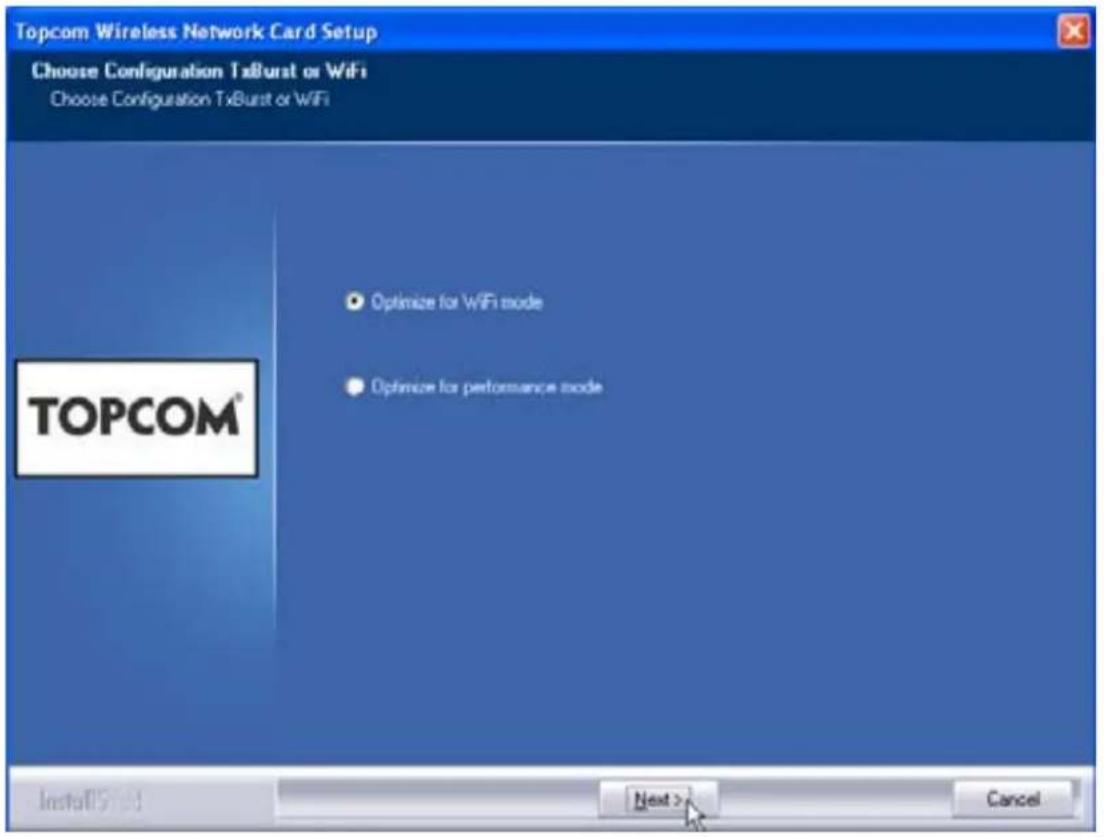

Topcom Wireless Network Card Setup Choose Configuration TxBurst or WiFi Choose Configuration TxBurst or WiFi Optimize for WiFi mode Optimize for performance mode TOPCOM® Install(S) 13 Next > Cancel

- Napsauta "Next"

Topcom Wireless Network Card Setup Choose Configuration TxBurst or WiFi Choose Configuration TxBurst or WiFi Optimize for WiFi mode Optimize for performance mode TOPCOM® Install(S) Add Next > Cancel

- Napsauta "Next"

Kytke nyt langaton USB-tikku USB-liitäntään. Ohjaimet asennetaan automaattisesti.

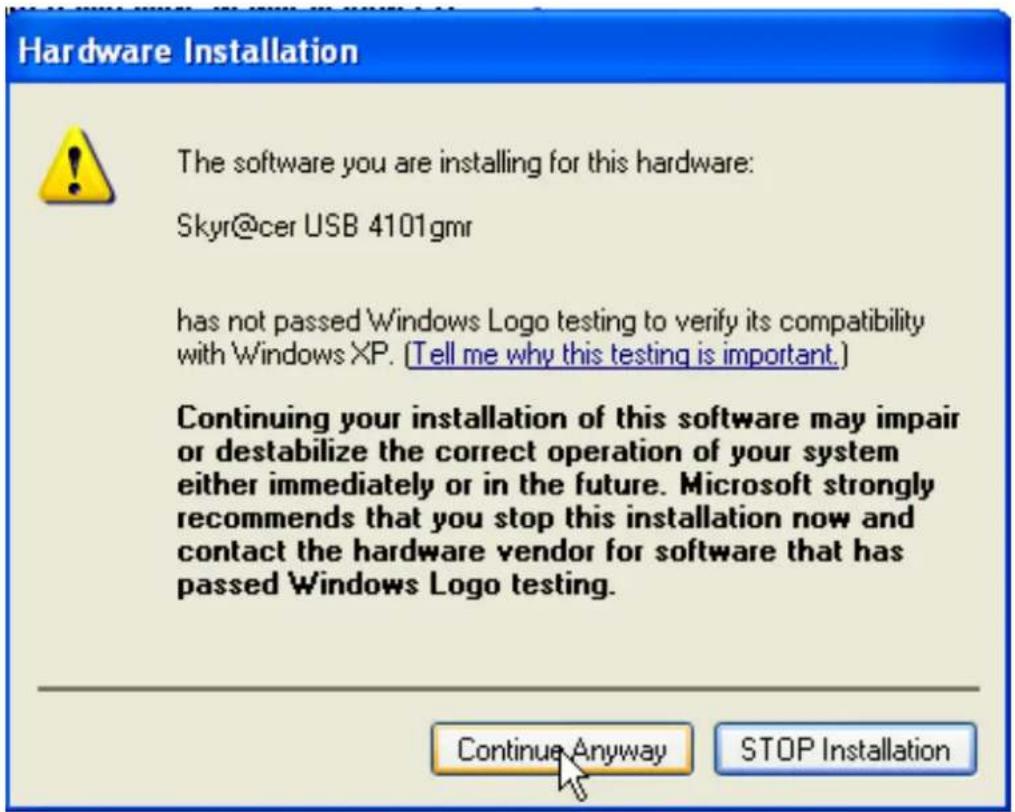

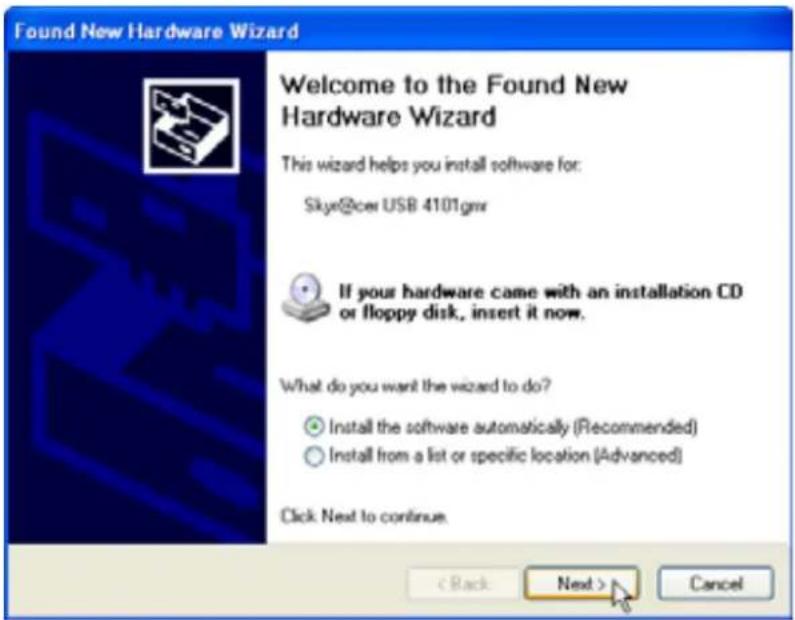

Seuraava näyttö tulee esiin asennuksen aikana:

Kun asennus on onnistunut ja tietokone käynnistetty uudelleen, työpöydällä näkyy

apuohjelman kuvake

3 Määrittelyt

Avaa apuohjelma kaksoisnapsauttamalla

vaketta.

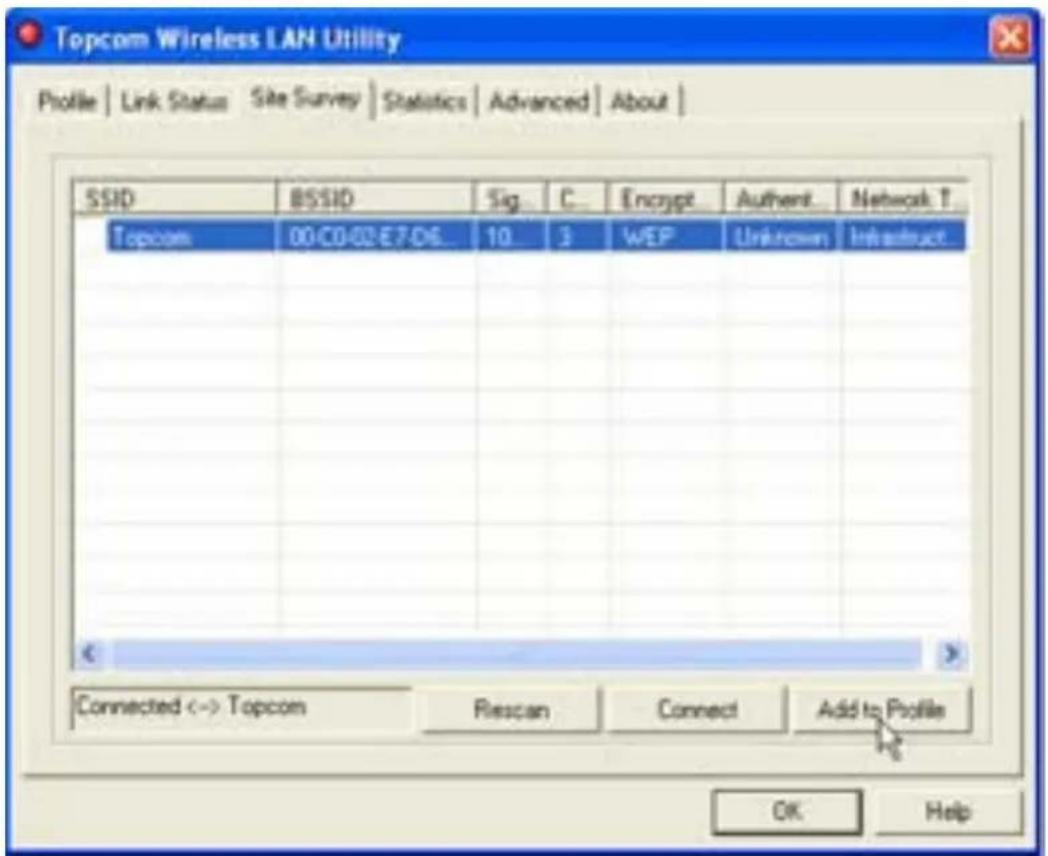

"Status"-ikkuna tulee näkyviin. Kaikki käytettävissä olevat langattomat verkot näkyvät ikkunassa.

Edellisessä esimerkissä SSID on "Topcom" ja käytössä on WEP-salaus.

Kun napsautat "Connect", voit muodostaa yhteyden langattomaan verkkoon, kunnes tietokone sammutetaan. Jos napsautat "Add to Profile", tämän langattoman liityntäpisteen (tai langattoman reitittimen) asetukset tallennetaan profiililuetteloon.

- Valitse seuraavaksi langaton liityntäpiste ja napsauta "Add to Profile".

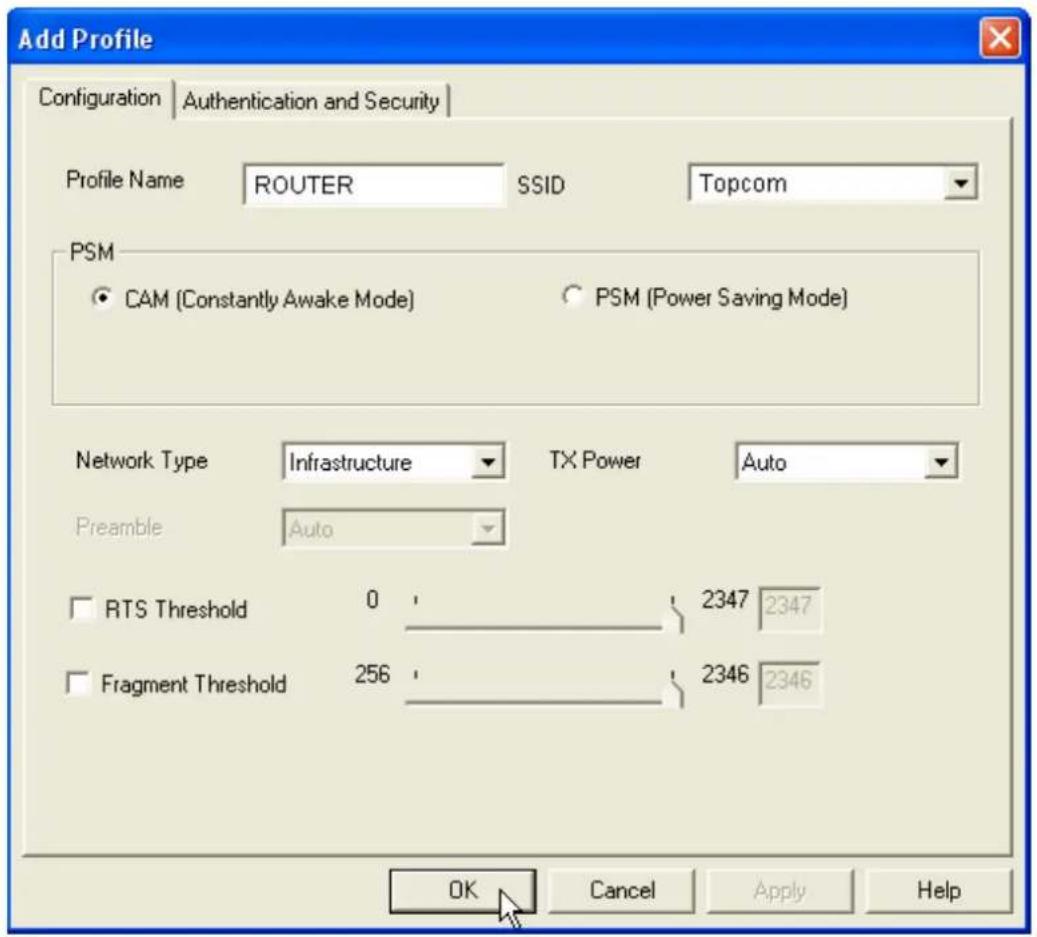

Seuraava näyttö tulee näkyviin:

• Kirjoita seuraavaksi profiilin nimi: edellisessä esimerkissä se on "ROUTER".
  – Vahvista napsauttamalla OK.

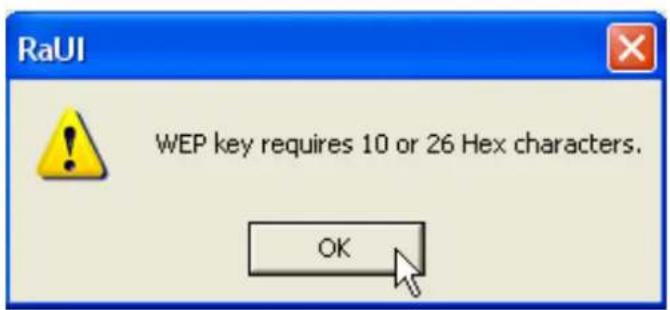

Huomaa: Jos langattomassa liityntäpisteessä on salausasetukset, näkyviin tulee seuraava näyttö.

Edellisessä esimerkissä on käytetty WEP-salausta.

- Napsauta OK

Topcom Skyr@cer USB 4101gmr 91

Topcom Skyr@cer USB 4101gmr

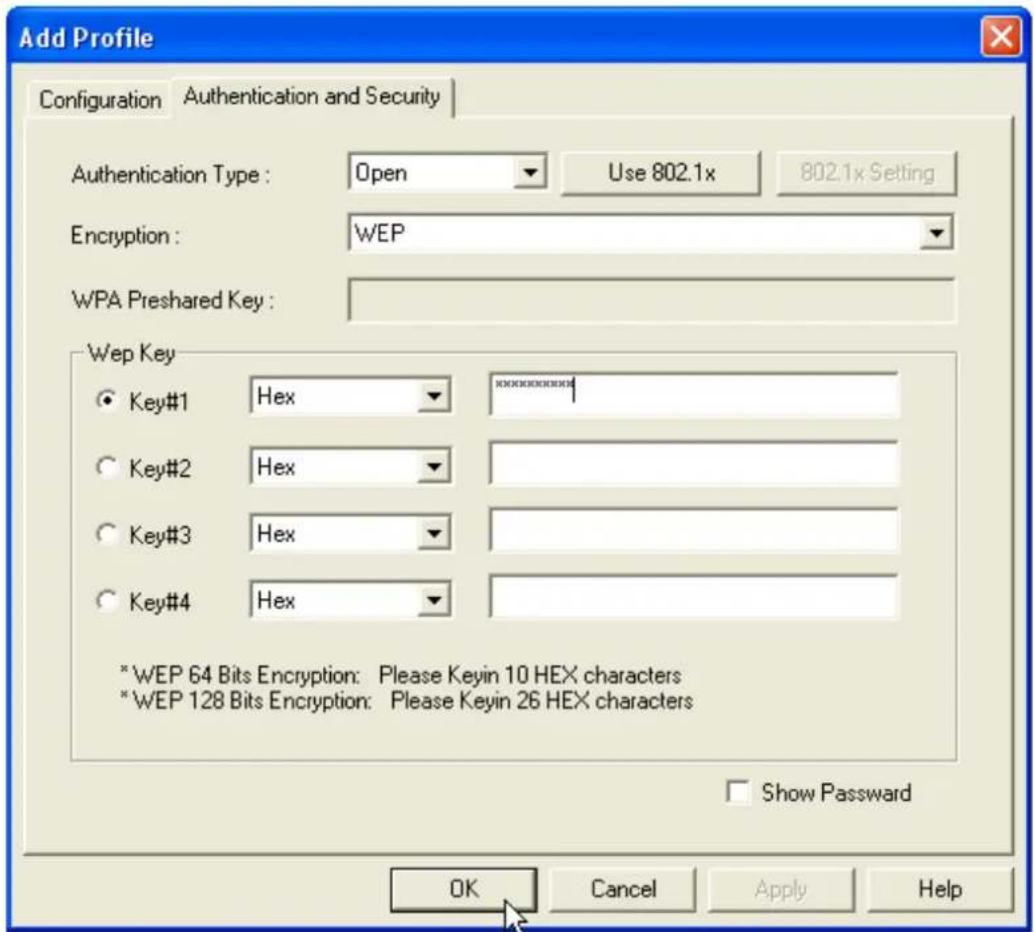

Seuraava näyttö tulee näkyviin:

- Kirjoita salausavain. Tarkista, että syötetään sama salaustyyppi / - avain kuin mikä langattomalla liityntäpisteellä (tai langattomalla reitittimellä) on.

– Vahvista valinta napsauttamalla OK.

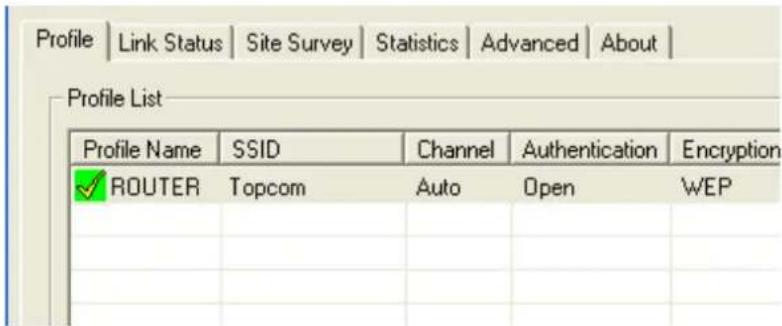

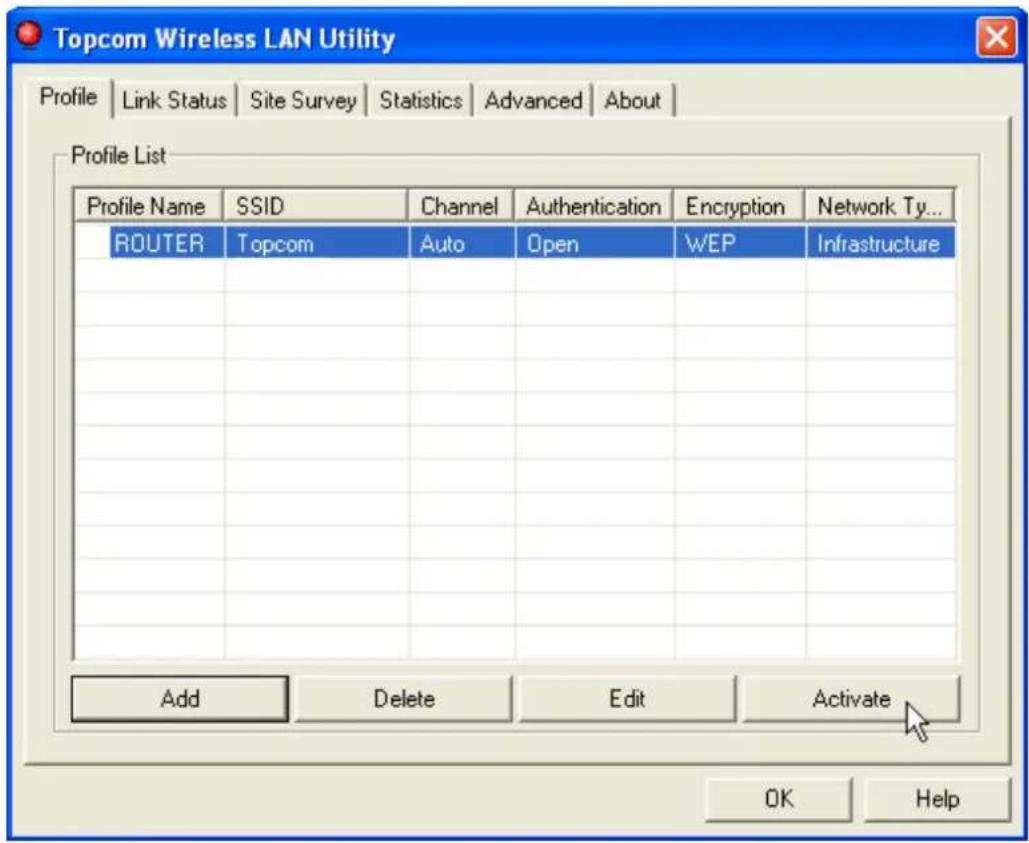

Langaton profiili on luotu.

- Aktivoi profiili napsauttamalla "Activate".

Kuvake profiilinimen edessä ja kuvake tehtaväpalkissa osoittaa, että yhteyden muodostaminen onnistui.

Lisätietoja saat CD-rom-levyn mukana toimitetusta täydellisestä käyttöoppaasta.

4 Takuu

4.1 Takuuaika

Topcom-laitteilla on 24 kuukauden takuu. Takuuaika alkaa sinä päivänä, jolloin uusi laite ostetaan. Akkujen ja paristojen takuuaika on 6 kuukautta ostosta. Jos tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintohäiriöitä tai laskevat hieman laitteen arvoa, takuu ei korvaa tällaisia menetyksiä.

Takuu myönnetään alkuperäistä kuittia vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi.

4.2 Takuutoimet

Palauta viallinen laite Topcomin palvelukeskukseen ostokuitin kera.

Jos laitteeseen tulee vika takuuaikana, Topcom tai sen virallisesti nimetty palvelukeskus korjaa materiaali- tai valmistusvirheistä johtuvat viat maksutta.

Topcom voi täyttää takuuvelvollisuutensa joko korjaamalla tai vaihtamalla viallisen laitteen tai viallisen laitteen osan. Jos laite vaihdetaan uuteen, tilalle annetun laitteen väri ja malli voivat poiketa alkuperäisen laitteen väristä ja mallista.

Alkuperäinen ostopäivämäärä määrää takuuajan alkamisajankohdan. Takuuaika ei pitene, jos Topcom tai sen nimetty palvelukeskus vaihtaa tai korjaa laitteen.

4.3 Takuuehdot

Takuu ei korvaa vääränlaisesta käsittelystä tai käytöstä johtuvia vaurioita, eikä vaurioita, jotka johtuvat muiden kuin Topcomin suosittelemien, ei-alkuperäisten osien tai lisälaitteiden käytöstä.

Langattomat Topcom-puhelimet on suunniteltu käytettäväksi ainoastaan uudelleenladattavien paristojen kanssa. Takuu ei korvaa muiden kuin uudelleenladattavien paristojen käytöstä aiheutuneita vaurioita.

Takuu ei korvaa ulkopuolisten tekijöiden, kuten salama-, vesi- tai palovahinko, aiheuttamia vaurioita eikä kuljetuksen aikana aiheutuneita vaurioita.

Takuu ei ole voimassa, jos laitteen sarjanumero on muutettu, poistettu tai tehty lukemattomiksi.

Takuu ei ole voimassa, jos laitteen omistaja tai epäpätevä, muu kuin virallisesti nimetty Topcom-palvelukeskus on korjannut tai muutellut laitetta.

5 Laitteen hävittäminen (ympäristöystävällisesti)

Kun et enää käytä laitetta, älä heitä sitä tavallisen kotitalousjätteen sekaan vaan vie se sähkö- ja elektroniikkalaitteiden kierrätystä varten perustettuun keräyspisteeseen. Tuotteessa, käyttöoppaassa ja/tai tuotepakkauksessa on tästä kertova merkki.

Jos viet laitteen kierrätyspisteeseen, joitakin sen osia voidaan käyttää uudelleen. Käyttämällä uudelleen tuotteen joitakin osia tai raaka-aineita

teet arvokasta ympäristötyötä.

Ota yhteyttä paikallisiin viranomaisiin, jos tarvitset lisätietoja alueellasi sijaitsevista keräyspisteistä.

FI Laite noudattaa R&TTE-direktiivien vaatimuksia, mikä on vahvistettu CE-merkillä.
