KÄYTTÖOHJE Fidelity 140 TOPCOM

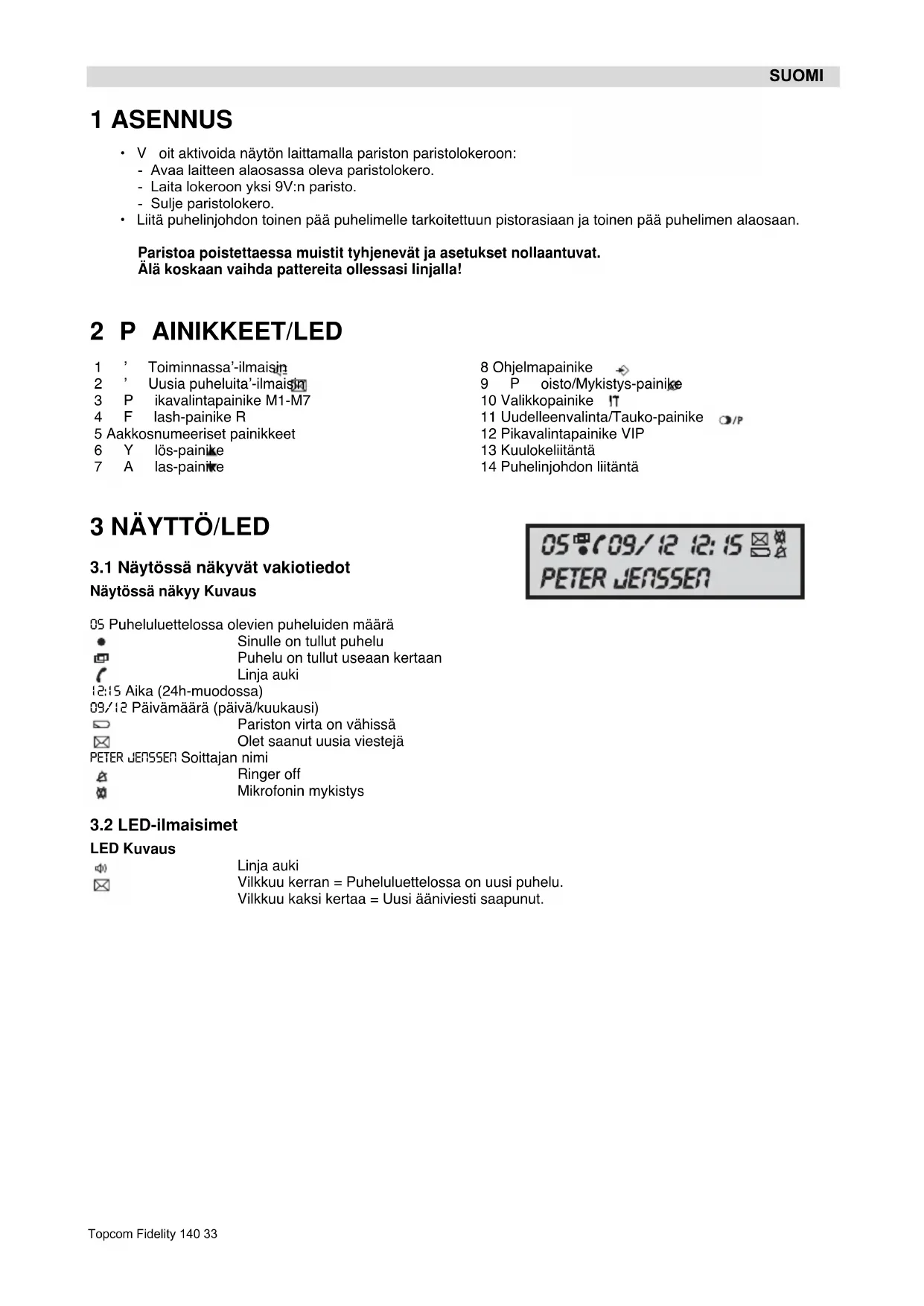

• Liitä puhelinjohdon toinen pää puhelimelle tarkoitettuun pistorasiaan ja toinen pää puhelimen alaosaan. Paristoa poistettaessa muistit tyhjenevät ja asetukset nollaantuvat. Älä koskaan vaihda pattereita ollessasi linjalla! 2PAINIKKEET/LED

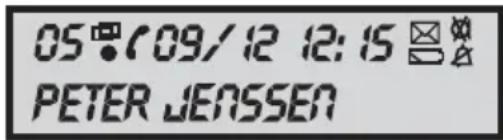

3.1 Näytössä näkyvät vakiotiedot

Näytössä näkyy Kuvaus 05 Puheluluettelossa olevien puheluiden määrä Sinulle on tullut puhelu Puhelu on tullut useaan kertaan Linja auki 12:15 Aika (24h-muodossa) 09/12 Päivämäärä (päivä/kuukausi) Pariston virta on vähissä Olet saanut uusia viestejä PETER JENSSEN Soittajan nimi Ringer off Mikrofonin mykistys

LED Kuvaus Linja auki Vilkkuu kerran = Puheluluettelossa on uusi puhelu. Vilkkuu kaksi kertaa = Uusi ääniviesti saapunut. 1’Toiminnassa’-ilmaisin 2’Uusia puheluita’-ilmaisin 3Pikavalintapainike M1-M7 4Flash-painike R 5 Aakkosnumeeriset painikkeet 6Ylös-painike 7Alas-painike 8 Ohjelmapainike 9Poisto/Mykistys-painike 10 Valikkopainike 11 Uudelleenvalinta/Tauko-painike 12 Pikavalintapainike VIP 13 Kuulokeliitäntä 14 Puhelinjohdon liitäntä HL_fidelity140.book Page 33 Monday, June 16, 2003 12:16 PM34 Topcom Fidelity 140 SUOMI 4TOIMINTA

4.1 Näyttötekstin kielen valinta

Voit valita haluamasi kielen seuraavasti:

• Paina valikkopainiketta . Näytössä näkyy vakiokieli.

• Voit vaihtaa kieltä Ylös - ja Alas -painikkeella.

• Vahvista asetus painamalla ohjelmapainiketta tai poistu valikosta painamalla Poisto-painiketta .

4.2 Soittoäänen valinta

Valittavana on 3 erilaista soittoääntä.

• Paina valikkopainiketta kaksi kertaa.

• Valitse haluamasi soittoääni Ylös - ja Alas -painikkeella. Huomautus: Et voi kuunnella soittoääntä sitä vaihtaessasi.

• Vahvista asetus painamalla ohjelmapainiketta tai poistu valikosta painamalla Poisto-painiketta .

4.3 Äänenvoimakkuustason asetus

Valittavana on 3 erilaista soittoäänen voimakkuutta.

• Paina valikkopainiketta kolme kertaa. Soittoäänen voimakkuus näkyy näytössä.

• Valitse haluamasi äänenvoimakkuus Ylös - ja Alas -painikkeella.

• Vahvista asetus painamalla ohjelmapainiketta tai poistu valikosta painamalla Poisto-painiketta . Voit kytkeä soittoäänen pois päältä valitsemalla vaihtoehdon ’X’. Näytössä on kuvake , joka kertoo, että soittoääni on poissa päältä.

4.4 Päivämäärän ja ajan asetus

Jos käytössäsi on numeronäyttöpalvelu ja jos puhelinyhtiösi tukee päivämäärän ja ajan näyttöä, puhelimen päivämäärä ja aika päivittyvät automaattisesti. Voit asettaa päivämäärän ja ajan myös manuaalisesti:

• Paina valikkopainiketta neljä kertaa. Päivämäärä ja aika näkyvät näytössä ja päivä vilkkuu.

• Syötä päivä, kuukausi ja aika (24h-muodossa) numeropainikkeiden avulla.

• Vahvista asetus painamalla ohjelmapainiketta tai poistu valikosta painamalla Poisto-painiketta . 4.5. Suuntanumeron asetus Kun soitat puheluluettelossa olevaan puhelinnumeroon, ohjelmoitu suuntanumero lisätään numeron eteen. Toiminto on kätevä, jos sinulla on PABX, jota käytettäessä on valittava suuntanumero ulkopuhelun soittoon.

• Paina valikkopainiketta viisi kertaa.

• Syötä suuntanumero aakkosnumeerisilla painikkeilla.

• Vahvista asetus painamalla ohjelmapainiketta tai poistu valikosta painamalla Poisto-painiketta . 5 PUHELUN SOITTAMINEN Puhelun voi soittaa kahdella eri tavalla:

1. Syötä puhelinnumero. Tarvittaessa voit poistaa viimeiset numerot painamalla Poisto-painiketta .

Nosta kuuloke. Numeroon soitetaan automaattisesti 3 sekunnin kuluttua.

2. Nosta vastaanotin. Syötä puhelinnumero.

Huomautus: Puhelun kesto näkyy näytön ensimmäisellä rivillä (mm:ss).

5.1 Viimeisen numeron uudelleenvalinta

Fidelity 140 tallentaa muistiin 5 viimeksi valittua puhelinnumeroa sekä puhelujen keston, päivämäärän ja ajan. Voit selata muistia painamalla uudelleenvalintapainiketta . Nosta vastaanotin. Valittuun numeroon soitetaan automaattisesti 3 sekunnin kuluttua. Huomautus: Uudelleenvalintapainiketta voidaan käyttää myös taukopainikkeena puhelinnumeroa syötettäessä! Näyttöön ilmestyy kirjain P siihen kohtaan, johon olet lisännyt 3 sekunnin tauon. HL_fidelity140.book Page 34 Monday, June 16, 2003 12:16 PMTopcom Fidelity 140 35 SUOMI

5.2 Mikrofonin mykistys

Mikrofonin ja kaiuttimen voi mykistää puhelun aikana painamalla Poisto/Mykistys-painiketta . Voit nyt puhua ilman, että soittaja kuulee sinut. Kun mikrofonin mykistys on päällä, näytössä näkyy mykistyskuvake . Jos haluat jatkaa puhelua, paina uudelleen Poisto/Mykistys-painiketta . 6 SOITTAJAN TUNNISTUS

Jos sinulla on käytössä puhelinyhtiön tarjoama numeronäyttöpalvelu, soittajan numero näkyy näytössä. Puhelinverkosta riippuen myös soittajan nimi näkyy näytössä. Ellei palveluun kuulu soittajan nimen näyttöä, mutta olet tallentanut puhelinnumeron ja nimen pikavalintamuistiin, tallennettu nimi näkyy näytössä. Puhelun tullessa näytössä voi näkyä jokin seuraavista viesteistä: NUM. UNKNOWN Käytössäsi on numeronäyttöpalvelu, mutta soittajan numeroa ei voida näyttää (esim. kansainvälisissä puheluissa). NUM. BLOCKED Käytössäsi on numeronäyttöpalvelu, mutta soittajan puhelinnumero on salainen. LONG DISTANCE Käytössäsi on numeronäyttöpalvelu, mutta soittajan numero on ulkomainen.

Fidelity 140:ssä on puheluluettelo, johon voit tallentaa ainakin 30 saapuneen puhelun numerot ja soittajien nimet. Puheluluetteloon tallentuvat saapuneiden puheluiden numerot, päivämäärät ja ajat. Valmiustilassa uusien puheluiden määrä näkyy näytössä.

6.2.1 Puheluluettelon selaus

Voit selata puheluluetteloa Ylös - ja Alas -painikkeella. Kun olet luettelon alussa tai lopussa, näytössä näkyy "------------". Aina uuden puhelun saapuessa näytössä näkyy . Jos puhelu on tullut useaan kertaan, näytössä näkyy .

oiden poisto puheluluettelosta a) Yhden numeron poisto

• Valitse numero, jonka haluat poistaa Ylös - ja Alas -painikkeella.

• Paina kerranPoisto-painiketta . Näytössä näkyy "CLEAR?"

• Vahvista painamalla uudelleen Poisto-painiketta tai käytä Ylös - ja Alas -painikkeita selataksesi läpi loput puheluluettelosta. b) Koko puheluluettelon poisto

• Siirry puheluluetteloon ja pidä Poisto-painiketta pohjassa, kunnes "CLEAR ALL?" ilmestyy näyttöön.

• Vahvista painamalla uudelleen Poisto-painiketta tai käytä selauskytkintä selataksesi läpi loput puheluluettelosta.

6.2.3 Puheluluettelossa ole

vaan numeroon soittaminen

• Valitse haluamasi puhelinnumero Ylös - ja Alas -painikkeella.

• Kun nostat kuulokkeen, numeroon soitetaan automaattisesti.

!!! Tämä toiminto on käytössä vain, jos puhelinyhtiön tarjoamaan palveluun kuuluu numeronäytön lisäksi ääniviestisignaaleiden lähetys !!! Kun Fidelity 140 on vastaanottanut ääniviestin, näyttöön ilmestyy ääniviestisymboli . Kun olet kuunnellut viestin, symboli häviää. HL_fidelity140.book Page 35 Monday, June 16, 2003 12:16 PM36 Topcom Fidelity 140 SUOMI 7 PIKAVALINTANUMEROT Voit ohjelmoida 8 pikavalintanumeroa (M1-M7 ja VIP) (puhelinnumero: enintään 20 numeroa, nimi: enintään13 merkkiä). 7.1. Aakkosnumeeristen painikkeiden käyttö Käytä aakkosnumeerisia painikkeita tekstin syöttämiseen. Valitse kirjain painamalla vastaavaa painiketta. Jos esimerkiksi painat painiketta ’5’, painikkeessa oleva ensimmäinen kirjain (J) näkyy näytössä. Paina painiketta useaan kertaan, jos haluat valita jonkin muun painikkeessa olevan numeron. Voit esimerkiksi valita kirjaimen ’B’ painamalla kaksi kertaa painiketta ’2’. Jos haluat valita ensin kirjaimen ’A’ ja sitten kirjaimen ’B’, paina ensin kerran painiketta ’2’. Odota 2 sekuntia, jotta kursori siirtyy seuraavaan kohtaan ja paina sitten kaksi kertaa painiketta ’2’. Väärin syötetyt merkit voi poistaa painamalla Poisto-painiketta . Voit siirtää kursoria selauskytkimellä. Kursorin edessä oleva merkki poistetaan. Käytettävissä olevat merkit Painikkeet ja niillä saatavat merkit:

7.2 Pikavalintanumeroiden ohjelmointi

• Paina valmiustilassa ohjelmapainiketta .

• Syötä haluamasi puhelinnumero

• Vahvista painamalla ohjelmapainiketta .

• Syötä haluamasi nimi.

• Vahvista painamalla ohjelmapainiketta .

• Paina haluamaasi pikavalintapainiketta (M1-M7 tai VIP)

• Vahvista painamalla ohjelmapainiketta . Toimi edellä kuvattujen ohjeiden mukaisesti myös, jos haluat muuttaa pikavalintanumeroa.

7.3 Puheluluettelossa olevan numeron tallentaminen pikavalintanumeroksi

• Valitse numero, jonka haluat tallentaa Ylös - ja Alas -painikkeella.

• Vahvista painamalla ohjelmapainiketta .

• Paina haluamaasi pikavalintapainiketta (M1-M7 tai VIP)

• Vahvista painamalla ohjelmapainiketta .

7.4 Pikavalintanumeroon soittaminen

• Paina haluamaasi pikavalintapainiketta (M1-M7 tai VIP)

• Kun nostat kuulokkeen, numeroon soitetaan automaattisesti.

• Paina kerranPoisto-painiketta . "CLEAR?" näkyy näytössä.

• Tällä laitteella on 24 kuukauden takuu. Takuu on voimassa esitettäessä alkuperäinen ostokuitti, jossa ilmenee ostopäivä ja laitetyyppi.

• Takuun aikana Topcom korjaa kuluitta kaikki materiaali- ja valmistusvirheet. Topcom voi takuun puitteissa joko korvata tai vaihtaa virheellisen laitteen uuteen, jos se katsoo sen tarpeelliseksi.

• Takuu kumoutuu, jos ostaja tai pätemätön kolmas osapuoli yrittää korjata laitetta..

• Takuu ei koske asiantuntematonta käsittelyä tai käyttöä, sekä vikaa joka johtuu Topcomin suosittelemattomien ei-alkuperäisten osien tai lisälaitteiden käytöstä.

• Takuu ei koske ulkopuolisten tekijöiden aiheuttamia vikoja, kuten salama, vesi- tai palovahinkoja, eikä se ole enää voimassa, jos laitteen yksikkönumerot on muutettu, poistettu tai tehty lukemattomiksi. Huom.: Muista liittää mukaan ostokuitti jos palautat laitteen. 9TEKNISET TIEDOT Numerovalinta: DTMF (äänitaajuus) Paristot: 1x9V ei-ladattava Ympäristön lämpötila: +5˚C - +45˚C Sallittu suhteellinen ilmankosteus: 25-85 % Laite noudattaa R&TTE-direktiivien vaatimuksia, mikä on vahvistettu CE-merkillä. HL_fidelity140.book Page 37 Monday, June 16, 2003 12:16 PM38 Topcom Fidelity 140 ESPAÑOL 1 INSTALACION
