MANUALE UTENTE Fidelity 140 TOPCOM

• Inserire una batteria nell’apposito vano per attivare il display: - Aprire il vano batterie nella parte inferiore dell unit . - Utilizzare una batteria 1 X 9V - Chiudere il vano batterie.

• Collegare un’estremità del cavo telefonico alla presa a muro della linea telefonica e l’altra estremità alla parte inferiore del telefono. Quando la batteria viene rimossa, tutte le impostazioni e i dati memorizzati verranno perduti. Non sostituire le batterie quando la linea telefonica è collegata. 2TASTI/LED 3 DISPLAY/LED

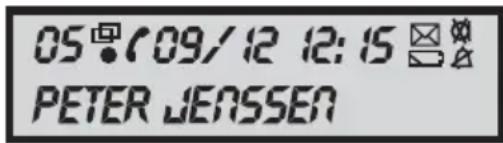

3.1 Informazioni sul display standard

Informazioni sul display Descrizione 05 Numero della chiamata nell’Elenco chiamate Ricezione nuova chiamata Più ricezioni della stessa chiamata Il ricevitore non è agganciato 12:15 Indicazione dell’ora (formato di 24 ore) 09/12 Indicazione della data (giorno/mese) Batteria quasi scarica Ricezione di nuovi messaggi nella casella di posta della rete telefonica PETER JENSSEN Nome chiamante Volume della suoneria off Il microfono é disattivo

LED Descrizione Il ricevitore non è agganciato Lampeggio singolo = ricezione di una nuova chiamata nell’Elenco chiamate. Lampeggio doppio = ricezione di un nuovo messaggio Voice Mail. 1Indicatore ’conversazione in corso’ 2Indicatore ’Nuove chiamate’ 3 Tasto Memoria diretta M1-M7 4 Tasto Flash R 5 Tastierino alfanumerico 6 Tasto Su 7 Tasto Giù 8 Tasto Programma 9Tasto Cancella/Mute 10 Tasto Menu 11 Tasto Ripetizione / Pause 12 Tasto Memoria diretta VIP 13 Collegamento cuffia 14 Presa linea telefonica HL_fidelity140.book Page 43 Monday, June 16, 2003 12:16 PM44 Topcom Fidelity 140 ITALIANO 4 FUNZIONAMENTO

4.1 Impostazione della lingua del testo sul display

La lingua desiderata può essere selezionata nel modo seguente:

• Premere il tasto Menu ;viene visualizzata la lingua standard.

• Utilizzare il tasto Su o Giù per cambiare lingua.

• Premere il tasto Programma per confermare l’impostazione o premere il tasto Cancellazione per uscire dal menu.

4.2 Impostazione del tipo di suoneria

È possibile scegliere tra 3 diversi tipi di suoneria.

• Premere il tasto Menu due volte.

• Utilizzare il tasto Su o Giù per selezionare il tipo di suoneria desiderato. Nota: Durante l’impostazione della suoneria, non è possibile ascoltarne la melodia.

• Premere il tasto Programma per confermare l’impostazione o premere il tasto Cancellazione per uscire dal menu.

4.3 Impostazione del volume

È possibile scegliere tra 3 diversi livelli di volume della suoneria.

• Premere il tasto Menu tre volte. Il volume della suoneria viene visualizzato.

• Utilizzare il tasto Su o Giù per selezionare il volume desiderato.

• Premere il tasto Programma per confermare l’impostazione o premere il tasto Cancellazione per uscire dal menu. Quando si seleziona ’X’, la suoneria è disattivata. Sul display viene visualizzata l’icona della suoneria disattivata .

4.4 Impostazione di data e ora

Se si è abbonati al servizio di identificazione del chiamante e il proprio operatore telefonico invia la data e l’ora unitamente al numero di telefono, l’orologio del telefono si imposta automaticamente. È anche possibile impostare l’orologio manualmente:

• Premere il tasto Menu quattro volte; l’orologio viene visualizzato e il giorno inizia a lampeggiare.

• Inserire il giorno, il mese e l’ora (formato di 24 ore) tramite il tastierino numerico.

• Premere il tasto Programma per confermare l’impostazione o premere il tasto Cancellazione per uscire dal menu. 4.5. Impostazione del prefisso di selezione Quando si compone un numero di telefono dall’Elenco chiamate, il prefisso programmato viene inserito davanti al numero di telefono.Questa funzione è particolarmente utile quando si possiede un PABX, per cui è necessario comporre un prefisso per collegarsi alla linea esterna.

• Premere il tasto Menu cinque volte.

• Immettere il prefisso tramite il tastierino numerico.

• Premere il tasto Programma per confermare l’impostazione o premere il tasto Cancellazione per uscire dal menu.

5 ESECUZIONE DI UNA CHIAMATA

Per eseguire una chiamata sono possibili due modi:

1. Immettere il numero di telefono. Se necessario, è possibile cancellare le ultime cifre premendo il tasto

Cancellazione . Sollevare il ricevitore. Il numero di telefono viene composto automaticamente dopo 3 secondi.

2. Sollevare il ricevitore. Immettere il numero di telefono.

Nota: Il timer di durata della chiamata viene visualizzato sulla prima riga del display [mm:ss]. HL_fidelity140.book Page 44 Monday, June 16, 2003 12:16 PMTopcom Fidelity 140 45 ITALIANO

5.1 Ripetizione dell’ultimo numero

Fidelity 140 salva in memoria gli ultimi 5 numeri di telefono composti, indicando anche la durata, la data e l’ora della chiamata. Premere il tasto Ripetizione per scorrere la memoria Ripetizione. Sollevare il ricevitore. Il numero selezionato viene composto automaticamente dopo 3 secondi. Nota: Il tasto Ripetizione può essere usato anche come tasto Pause durante l’immissione di un numero telefonico. La lettera ’P’ appare sul display nel punto in cui è stata aggiunta una pausa di 3 secondi.

5.2 Disattivazione del microfono (mute)

Durante una conversazione è possibile disattivare il microfono e l’altoparlante premendo il tasto Cancella/Mute . A questo punto si può parlare liberamente senza essere udito dal chiamante.Quando il microfono è disattivato, sul display appare l’icona della funzione mute . Per riprendere la conversazione, premere nuovamente il tasto Cancella/Mute

6.1 Informazioni generali

Se si è abbonati al servizio di identificazione del chiamante fornito dal proprio operatore telefonico, il numero di telefono del chiamante appare sul display. A seconda della rete telefonica, sul display può apparire anche il nome del chiamante.Se la propria azienda telefonica non invia il nome, ma in una memoria diretta è stato memorizzato il numero di telefono con il nome, quest’ultimo viene visualizzato sul display (funzione di identificazione del nome). Durante una chiamata in entrata, è possibile che sul display appaiano le seguenti informazioni: NUM. SCONOSCIUTO Si è abbonati al servizio di identificazione del chiamante ma il numero del chiamante non è disponibile (ad esempio, chiamate internazionali). NUM. BLOCCATO Si è abbonati al servizio di identificazione del chiamante ma il numero del chiamante è un numero privato. CHIAMATA INTERNAZIONALE Si è abbonati al servizio di identificazione del chiamante ma il numero del chiamante è di un paese straniero.

Fidelity 140 è dotato di un Elenco chiamate in cui è possibile memorizzare fino a 30 numeri di telefono in entrata unitamente al nome. Ciascun numero in entrata viene salvato nell’Elenco chiamate assieme all’indicazione della data e dell’ora. In modalità stand-by il numero delle nuove chiamate ricevute viene visualizzato sul display.

6.2.1 Consultazione dell’Elenco c

hiamate È possibile scorrere l’Elenco chiamate tramite il tasto Su o Giù . Una volta raggiunto l’inizio o la fine dell’elenco, sul display appare "------------". Ad ogni chiamata in entrata, sul display appare il simbolo . Quando si riceve la chiamata più volte, viene visualizzato il simbolo .

6.2.2 Cancellazione di n

umeri dall’Elenco chiamate a) Cancellazione di un numero

• Selezionare la chiamata che si desidera cancellare tramite il tasto Su o Giù .

• Premere il tasto Cancellazione una volta. La scritta "CANCELLA?" appare sul display.

• Premere nuovamente il tasto Cancellazione una volta per confermare oppure utilizzare il tasto Su o Giù per continuare a scorrere l’Elenco Chiamate. b) Cancellazione di tutto l’Elenco chiamate

• Aprire l’Elenco chiamate, tenere premuto il tasto Cancellazione finché la scritta "CANCELLA TUTTO?" non appare sul display.

• Premere nuovamente il tasto Cancellazione una volta per confermare oppure utilizzare il comando a rotella per continuare a scorrere l’Elenco Chiamate. HL_fidelity140.book Page 45 Monday, June 16, 2003 12:16 PM46 Topcom Fidelity 140 ITALIANO

6.2.3 Chiamata di un numero dall’Elenco chiamate

• Selezionare il numero di telefono desiderato tramite il tasto Su o Giù .

• Sollevare il ricevitore: il numero viene composto automaticamente.

!!!Questa funzione è abilitata unicamente se la propria azienda telefonica invia segnali di Voice Mail unita- mente alle informazioni di identificazione del chiamante. Quando Fidelity 140 riceve un messaggio voice mail, il simbolo di Voice Mail appare sul display. Appena terminato l’ascolto dei messaggi nella casella di posta, il simbolo scompare.

È possibile programmare 8 numeri di Memoria diretta (M1-M7 e VIP) (numero: max. 20 cifre, nome: max. 13 caratteri). 7.1. Utilizzo del tastierino alfanumerico Utilizzare il tastierino alfanumerico per immettere un testo. Per selezionare una lettera, premere il tasto corrispondente. Ad esempio, premendo il tasto numerico ’5’, sul display appare il primo carattere (J). Premere più volte se si desidera selezionare un altro carattere corrispondente allo stesso tasto. Premere due volte il tasto ’2’ per selezionare la lettera ’B’.Per selezionare ’A’ e ’B’ in sequenza, premere una volta il tasto ’2’ per selezionare ’A’, attendere 2 secondi finché il cursore si sposta alla posizione successiva, quindi premere due volte il tasto ’2’ per selezionare ’B’. È possibile cancellare i caratteri digitati erroneamente tramite il tasto Cancellazione . È possibile spostare il cursore tramite il comando a rotella.Il carattere posto davanti al cursore viene cancellato. Caratteri disponibili Premere questi tasti per ottenere i seguenti caratteri:

7.2 Programmazione di numeri di memoria diretta

• Premere il tasto Programma in modalità stand-by.

• Immettere il numero di telefono desiderato

• Premere il tasto Programma per confermare.

• Immettere il nome desiderato.

• Premere il tasto Programma per confermare.

• Premere il tasto Memoria diretta desiderato (M1-M7 o VIP)

• Premere il tasto Programma per confermare. Utilizzare la stessa procedura per cambiare il numero di memoria diretta.

7.3 Memorizzazione di un numero dall’Elenco chiamate come numero di memoria diretta

• Selezionare la chiamata che si desidera cancellare tramite il tasto Su o Giù .

• Premere il tasto Programma per confermare.

• Premere il tasto di memoria diretta desiderato (M1-M7 o VIP)

• Premere il tasto Programma per confermare.

7.4 Chiamata a un numero di memoria diretta/indiretta

• Premere il tasto di memoria diretta desiderato (M1-M7 o VIP)

7.5 Cancellazione di un numero o nome dalla Memoria diretta/indiretta

• Premere il tasto di memoria diretta desiderato (M1-M7 o VIP)

• Premere il tasto Cancellazione una volta. La scritta "CANCELLA?" appare sul display.

• Premere nuovamente il tasto Cancellazione una volta per confermare 8 GARANZIA 2 anni sui difetti dell’apparecchio. Attenzione: Rispedire l’apparecchio nella confezione originale. È necessario allegare la prova di acquisto. La garanzia non è valida senza la prova di acquisto. 9 CARATTERISTICHE TECNICHE Opzioni di composizione: DTMF (toni) Batterie: 1x9V non ricaricabili Temperatura ambiente: da +5 ˚C a +45 ˚C Umidità relativa consentita: 25 - 85 % La conformità dell’apparecchio alla Direttiva R&TTE è confermata dalla presenza del marchio CE. HL_fidelity140.book Page 47 Monday, June 16, 2003 12:16 PM48 Topcom Fidelity 140 PORTUGUÊS 1 INSTALAÇÃO
