MANUAL DE UTILIZADOR Sphera 20 BSA 2000 BOSCH

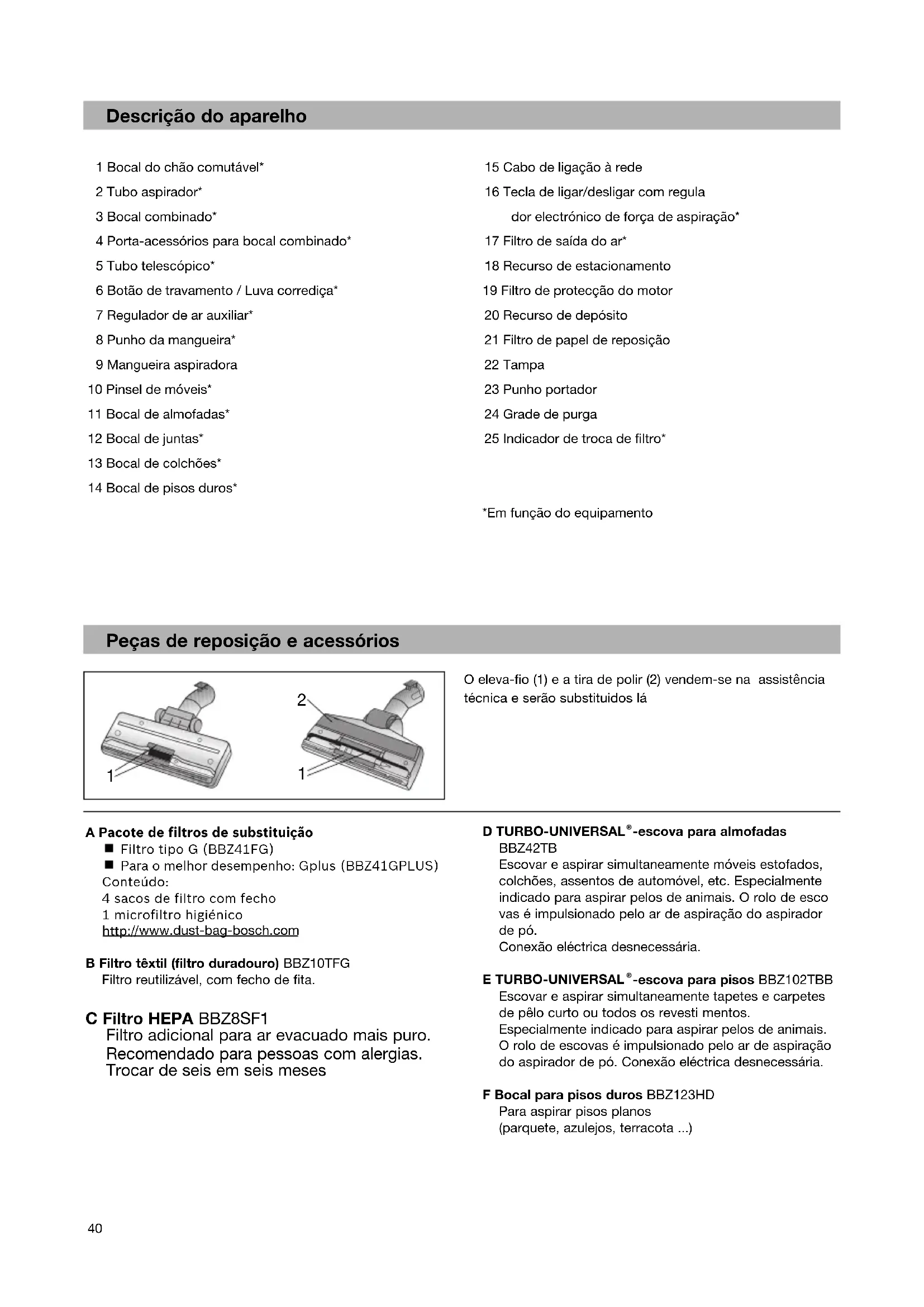

esDescrição do aparelho 1 Bocal do chão comutável* 2 Tubo aspirador* 3 Bocal combinado* 4 Porta-acessórios para bocal combinado* 5 Tubo telescópico* 6 Botão de travamento / Luva corrediça* 7 Regulador de ar auxiliar* 8 Punho da mangueira* 9 Mangueira aspiradora 10 Pinsel de móveis* 11 Bocal de almofadas* 12 Bocal de juntas* 13 Bocal de colchões* 14 Bocal de pisos duros* 15 Cabo de ligação à rede 16 Tecla de ligar/desligar com regula dor electrónico de força de aspiração* 17 Filtro de saída do ar* 18 Recurso de estacionamento 19 Filtro de protecção do motor 20 Recurso de depósito 21 Filtro de papel de reposição 22 Tampa 23 Punho portador 24 Grade de purga 25 Indicador de troca de filtro* *Em função do equipamento Peças de reposição e acessórios O eleva-fio (1) e a tira de polir (2) vendem-se na assistência técnica e serão substituidos lá

A Pacote de filtros de substituição Filtro tipo G (BBZ41FG) Para o melhor desempenho: Gplus (BBZ41GPLUS) Conteúdo: 4 sacos de filtro com fecho 1 microfiltro higiénico http:// www.dust-bag-bosch.com B Filtro têxtil (filtro duradouro) BBZ10TFG Filtro reutilizável, com fecho de fita. C Filtro HEPA BBZ8SF1 Filtro adicional para ar evacuado mais puro. Recomendado para pessoas com alergias. Trocar de seis em seis meses D TURBO-UNIVERSAL

-escova para almofadas BBZ42TB Escovar e aspirar simultaneamente móveis estofados, colchões, assentos de automóvel, etc. Especialmente indicado para aspirar pelos de animais. O rolo de esco vas é impulsionado pelo ar de aspiração do aspirador de pó. Conexão eléctrica desnecessária. E TURBO-UNIVERSAL

-escova para pisos BBZ102TBB Escovar e aspirar simultaneamente tapetes e carpetes de pêlo curto ou todos os revesti mentos. Especialmente indicado para aspirar pelos de animais. O rolo de escovas é impulsionado pelo ar de aspiração do aspirador de pó. Conexão eléctrica desnecessária. F Bocal para pisos duros BBZ123HD Para aspirar pisos planos (parquete, azulejos, terracota ...) 40pt Muito obrigado por ter escolhido um aspirador Bosch da linha BSA. Neste manual de instruções são apresentados diferentes modelos BSA. Por isso, é possível que nem todas as características e funções aqui descritas se encontrem no seu modelo. Deverá utilizar apenas acessórios originais da Bosch, desenvolvidos especialmente para o seu aspirador, com vista a obter os melhores resultados possíveis. Guarde as instruções de utilização. Se entregar o aspirador a outra pessoa, forneça-lhe também as instruções de utilização. Utilização adequada Este aspirador destina-se exclusivamente a uso doméstico, não devendo ser utilizado para fins industriais. Use o aspirador exclusivamente de acordo com as indicações constantes nestas instruções de utilização. O fabricante não se responsabiliza por danos resultantes de uma utilização não conforme ou de uma operação errada. Por isso, respeite as seguintes indicações! O aspirador só pode ser utilizado com: Sacos de filtro originais Peças sobresselentes, acessórios ou acessórios especiais de origem Indicações de segurança Este aspirador está em conformidade com as regras técnicas reconhecidas e cumpre as instruções de segurança aplicáveis. Ligue o aspirador e coloque-o em funcionamento de acordo com as indicações que figuram na placa de características. Nunca aspire sem saco de filtro. => O aparelho pode ser danificado! As crianças não devem utilizar o aspirador sem a devida vigilância. Este aparelho não deve ser usado por pessoas com capacidades físicas, sensoriais ou psíquicas diminuídas nem por pessoas com pouca experiência/conhecimento reduzido (incluindo crianças), excepto quando foram instruídas por uma pessoa responsável sobre o manuseamento do aparelho. Não é permitida a utilização do aspirador para: aplicar em pessoas e animais aspirar: – substâncias nocivas para a saúde, objectos pontiagudos, substâncias quentes ou incandescentes; – substâncias húmidas ou líquidas; – substâncias e gases facilmente inflamáveis ou explosivos – cinza, fuligem de lareiras e sistemas de aquecimento central – pó de toner de impressão e cópia. Evite aspirar com a pega, os bocais e o tubo próximo da cabeça. => Existe perigo de ferimentos! Ao aspirar, coloque o aparelho numa base segura e resistente. Ao aspirar uma escada, o aparelho deve estar sempre abaixo do utilizador. Nos seguintes casos, deve desligar-se imediatamente o aparelho e contactar-se o serviço de assistência técnica: – se o cabo de ligação à rede estiver danificado. – se, inadvertidamente, tiver aspirado líquidos ou se tiver penetrado líquido no interior do aparelho – se o aparelho tiver caído. Não use o cabo de alimentação para pegar no aspirador ou para transportá-lo. Em caso de funcionamento permanente durante várias horas, o cabo de alimentação deve ser totalmente desenrolado. Para desligar o aparelho da tomada, não puxe pelo cabo de alimentação mas sim pela ficha. Não passe o cabo de alimentação por arestas pontiagudas e não o entale. Antes de proceder a qualquer intervenção no aspirador ou nos acessórios, desligue a ficha da tomada. Um aspirador danificado não deve ser colocado em funcionamento. Em caso de avaria, desligue a ficha da tomada. Para evitar riscos, as reparações ou a substituição de peças do aspirador só devem ser realizadas pelo Serviço de Assistência Técnico autorizado. Proteja o aspirador de influências atmosféricas, humidade e fontes de calor. O aspirador não é apropriado para a utilização em obras de construção. => A aspiração de entulho pode danificar o aparelho. Desligue o aparelho se não estiver a aspirar. No final da vida útil dos aparelhos, estes devem ser imediatamente inutilizados e, a seguir, entregues num ecoponto para eliminação correcta. Os sacos de plástico e películas devem ser mantidos fora do alcance das crianças e removidos (perigo de asfixia). não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de protecção do motor, filtros de saída do ar, etc.). 41pt Recomendações de eliminação Embalagem A embalagem protege o aspirador contra eventuais danos durante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Separe e coloque as embalagens usadas no ecoponto. Aparelho antigo Os aparelhos antigos contêm frequentemente materiais com valor. Por essa razão, entregue o aparelho que deixou de usar ao seu agente ou num centro de reciclagem. Informe-se sobre os métodos actuais de reciclagem junto de um agente ou nos serviços municipalizados. Eliminação dos filtros e sacos de filtro Os filtros e os sacos de filtro são fabricados a partir de materiais ecológicos. Desde que não contenham substâncias cuja eliminação através do lixo doméstico seja proibida, podem ser eliminados juntamente com o lixo doméstico normal.

Atenção A tomada de alimentação deve ser protegida por um fusível de pelo menos 16 A. Se o fusível disparar uma vez ao ligar o aparelho, é possível que estejam ligados simultaneamente outros aparelhos eléctricos com potências elevadas ao mesmo circuito eléctrico. É possível evitar que o fusível dispare se antes de ligar o aparelho ajustar a potência mais baixa e só depois seleccionar uma potência mais elevada. É favor abrir as páginas das figuras Antes da primeira utilização Figura 1* Encaixe e prenda a pega na mangueira de aspiração. Colocação em serviço Figura 2 a) Engatar o bocal da mangueira aspiradora na abertura de aspiração. b) Ao retirar a mangueira aspiradora, apertar os dois narizes de engate e puxar a mangueira para fora. Figura 3* Juntar o punho e o tubo aspirador. Figura 4* a) Juntar o bocal do chão com o tubo aspirador. b) Inserir o tubo telescópico na tubuladura do bocal do chão e fixá-lo, girando-o. Figura 5* a) Juntar os tubos aspiradores. b) Destravar o tubo telescópico, deslocando o botão de ajuste/a luva corrediça no sentido do vector e ajustar o comprimento desejado. Figura 6* Deslizar o porta-acessórios no bocal combinado e fixá-lo no tubo aspirador /telescópico Figura 7 Pegar o cabo de ligação à rede na ficha, puxá-lo para fora até o comprimento desejado e colocar a ficha de rede na tomada. Figura 8 Ligar/desligar o aspirador de pó, accionando o botão de ligar/desligar no sentido do vector. Figura 9* a) Ajustar a força de aspiração, girando o botão de ligar/desligar no sentido do vector. b) Accionando o regulador de ar auxiliar no sentido do vector, a potência de aspiração poderá ser regulada adicionalmente.

Abertura de ar auxiliar aberta => reduzir a potência de aspiração

Abertura de ar auxiliar fechada => Potência máxima de aspiração Aspirar Figura 10 Ajustar o bocal do chão:

pisos planos => Figura 11* Aspirar com acessórios (colocá-los no punho ou no tubo aspirador, quando necessário). a) Bocal combinado para aspirar juntas e cantos ou móveis estofados, cortinas, etc. b) Bocal de juntas para aspirar juntas e cantos. c) Bocal de almofadas para aspirar móveis estofados, cortinas, etc. d) Bocal de colchões para aspirar colchões, almofadas, etc. *Em função do equipamento 42pt e) Bocal de pisos duros para aspirar pisos duros (azulejos, parquetes, etc.) f) Pinsel de móveis para aspirar caixilhos de janela, armários, perfis, etc. Figura 12 Durante pausas de aspiração curtas, poderá ser usado o recurso de estacionamento no lado traseiro do aparelho. Inserir o gancho do bocal do chão no entalhe no lado traseiro do aparelho. Figura 13 Ao aspirar, p.ex. em escadas, o aparelho também poderá ser transportado com os dois punhos. Após o trabalho Figura 14 Puxar a ficha de rede. Puxar rapidamente no cabo de ligação à rede e soltá-lo (o cabo se enrolará automaticamente). Figura 15 Para depositar/transportar o aparelho, poderá ser usado o recurso de depósito no lado inferior do aparelho. Colocar o aparelho erecto. Inserir o gancho do bocal do chão no entalhe do lado inferior do aparelho. Troca do filtro Trocar o saco de pó Figura 16* O indicador de troca do filtro na tampa fica amarelo. Figura 17 Abrir a tampa, accionando a alavanca de fechamento em sentido do vector. Figura 18 a) Fechar o saco de pó, puxando na tala de fechamento, e retirá-lo. b)Inserir o saco de pó novo até o encosto do suporte. Atenção: A tampa só se fechará com um filtro de papel inserido.

Depois de aspirar partículas finas de pó (como p.ex. gesso, cimento, etc.), limpar o filtro do motor, eventualmente trocar o microfiltro. Limpe o filtro de protecção do motor O filtro de protecção do motor deve ser limpo, em intervalos regulares, por meio de lavagem ou sacundindo-o! Figura 19*

Extrair o filtro de protecção do motor no sentido da seta.

Limpar o filtro de protecção do motor sacundindo-o.

Se estiver muito sujo, o filtro de protecção do motor deve ser lavado. Deixar o filtro secar durante pelo menos 24 horas.

Após a limpeza, inserir o filtro de protecção do motor no aparelho e fechar a tampa do compartimento do saco de pó. Trocar o micro-filtro (Este filtro não é utilizado em aparelhos equipados com um filtro HEPA). Quando deverá ser trocado: com cada pacote de filtros de reposição novo. Figura 20*

Retirar e abrir o suporte do filtro.

Retirar e eliminar o micro-filtro higiénico velho e inserir o micro-filtro higiénico novo.

Inserir o suporte do filtro no aparelho e fechar a tampa. Limpar o filtro de saída do ar O filtro de saída do ar deverá ser sacudido ou lavado com regularidade! Figura 21* Abra a tampa do compartimento do saco do pó (ver fig. 17). Retire a armação do filtro no sentido da seta. Sacuda o filtro de saída do ar. Se estiver muito sujo, o filtro de saída do ar deve ser lavado. Deixe o filtro secar durante, pelo menos, 24 horas. Insira a armação do filtro por baixo das duas patilhas de retenção e incline-a no sentido da seta até encaixar. Feche a tampa do compartimento do saco de pó. Cuidados

O aspirador de pó e acessórios de material plástico podem ser limpados com um detergente de plástico usual.

Não usar nem agentes abrasivos, nem detergentes de vidro ou universais. Nunca submergir o aspirador de pó na água.

O compartimento de pó poderá ser aspirado com um segundo aspirador ou limpado com um pano/pinsel de pó seco, quando for necessário. Reservamo-nos alterações técnicas.
