KÄYTTÖOHJE Sphera 20 BSA 2000 BOSCH

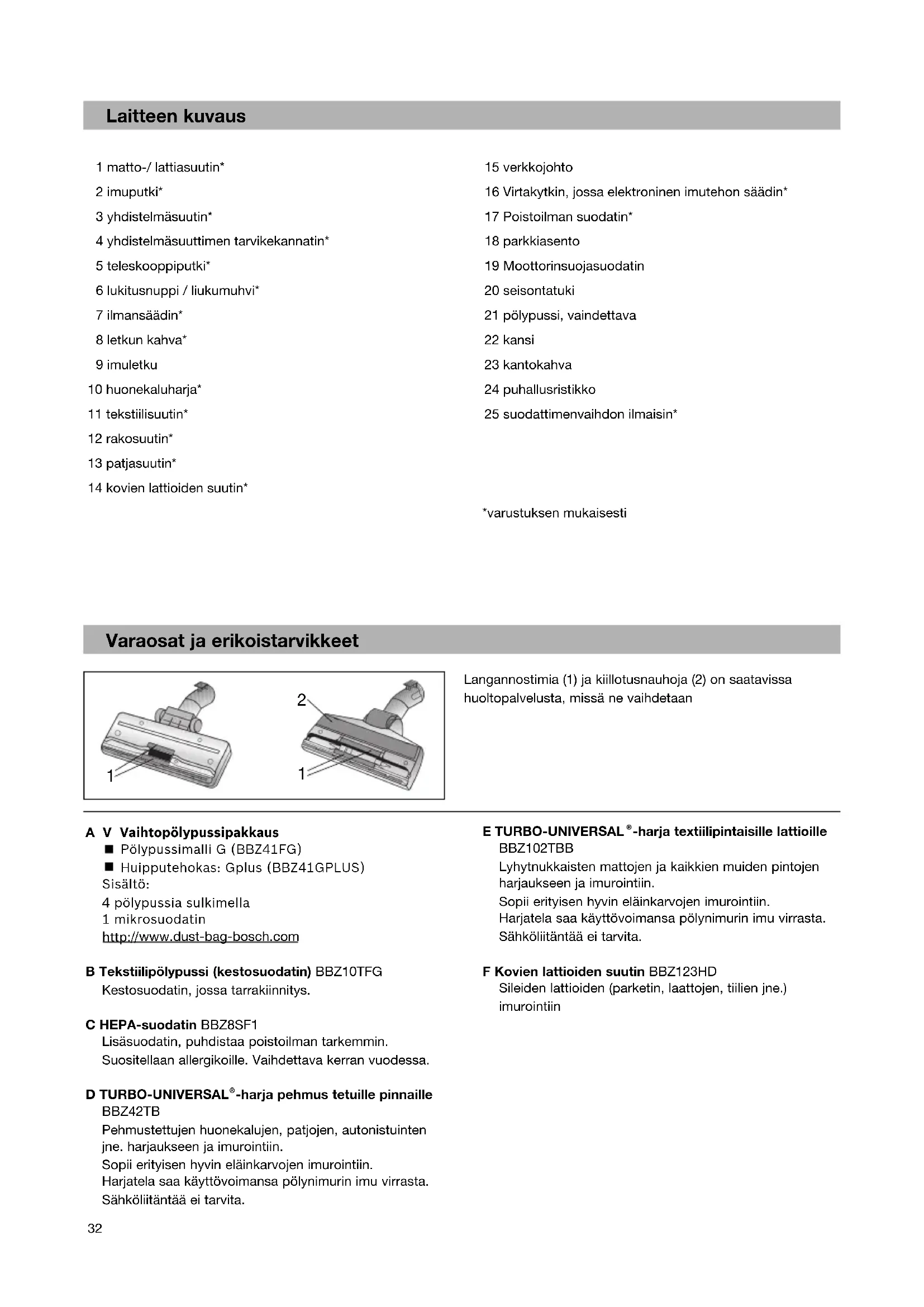

sv32 Laitteen kuvaus 1 matto-/ lattiasuutin* 2 imuputki* 3 yhdistelmäsuutin* 4 yhdistelmäsuuttimen tarvikekannatin* 5 teleskooppiputki* 6 lukitusnuppi / liukumuhvi* 7 ilmansäädin* 8 letkun kahva* 9 imuletku 10 huonekaluharja* 11 tekstiilisuutin* 12 rakosuutin* 13 patjasuutin* 14 kovien lattioiden suutin* 15 verkkojohto 16 Virtakytkin, jossa elektroninen imutehon säädin* 17 Poistoilman suodatin* 18 parkkiasento 19 Moottorinsuojasuodatin 20 seisontatuki 21 pölypussi, vaindettava 22 kansi 23 kantokahva 24 puhallusristikko 25 suodattimenvaihdon ilmaisin* *varustuksen mukaisesti Varaosat ja erikoistarvikkeet Langannostimia (1) ja kiillotusnauhoja (2) on saatavissa huoltopalvelusta, missä ne vaihdetaan

AVVaihtopölypussipakkaus Pölypussimalli G (BBZ41FG) Huipputehokas: Gplus (BBZ41GPLUS) Sisältö: 4 pölypussia sulkimella 1 mikrosuodatin http:// www.dust-bag-bosch.com B Tekstiilipölypussi (kestosuodatin) BBZ10TFG Kestosuodatin, jossa tarrakiinnitys. C HEPA-suodatin BBZ8SF1 Lisäsuodatin, puhdistaa poistoilman tarkemmin. Suositellaan allergikoille. Vaihdettava kerran vuodessa. D TURBO-UNIVERSAL

-harja pehmus tetuille pinnaille BBZ42TB Pehmustettujen huonekalujen, patjojen, autonistuinten jne. harjaukseen ja imurointiin. Sopii erityisen hyvin eläinkarvojen imurointiin. Harjatela saa käyttövoimansa pölynimurin imu virrasta. Sähköliitäntää ei tarvita. E TURBO-UNIVERSAL

-harja textiilipintaisille lattioille BBZ102TBB Lyhytnukkaisten mattojen ja kaikkien muiden pintojen harjaukseen ja imurointiin. Sopii erityisen hyvin eläinkarvojen imurointiin. Harjatela saa käyttövoimansa pölynimurin imu virrasta. Sähköliitäntää ei tarvita. F Kovien lattioiden suutin BBZ123HD Sileiden lattioiden (parketin, laattojen, tiilien jne.) imurointiinOnnittelumme, olet valinnut laadukkaan Bosch- mallisarjan BSA pölynimurin. Tässä käyttöohjeessa esitellään erilaisia BSA-malleja. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pölynimuria. Suosittelemme käyttämään vain alkuperäisiä Bosch- varusteita, jotka on suunniteltu erityisesti tähän pölynimuriin parhaan imurointituloksen saavuttamiseksi. Säilytä käyttöohjeet. Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohje mukaan. Määräystenmukainen käyttö Tämä pölynimuri on tarkoitettu ainoastaan kotikäyttöön. Käytä pölynimuria näissä käyttöohjeissa annettujen ohjeiden mukaan. Valmistaja ei vastaa mahdollisista vahingoista, jotka johtuvat ohjeidenvastaisesta käytöstä tai väärästä hoidosta. Noudata ehdottomasti seuraavia ohjeita! Pölynimurin käyttö on sallittu ainoastaan: Alkuperäisen pölypussin alkuperäisten varaosien, tarvikkeiden tai lisävarusteiden kanssa Turvaohjeet Tämä pölynimuri vastaa hyväksyttyjä teknisiä sääntöjä ja asianmukaisia turvamääräyksiä. Liitä pölynimuri sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan. Älä koskaan imuroi ilman pölypussia. => Laite voi vahingoittua! Anna lasten käyttää pölynimuria vain valvonnan alaisena. Tätä laitetta eivät saa käyttää henkilöt, joiden fyysiset ominaisuudet, aistit tai henkiset valmiudet ovat rajoittuneet tai joilta puuttuu tarvittava kokemus ja osaaminen (koskien myös lapsia), paitsi jos heidän turvallisuudestaan vastuussa oleva henkilö on opastanut heitä laitteen käytössä. Pölynimuria ei saa käyttää: ihmisten tai eläinten imurointiin sillä ei voida imuroida: – terveydelle vaarallisia, teräviä, kuumia tai hehkuvia aineita – kosteita tai nestemäisiä aineita – helposti syttyviä tai räjähtäviä aineita ja kaasuja – tuhkaa, nokea kaakeliuuneista ja keskuslämmityslaitteistoista – mustepölyä tulostimista ja kopiokoneista. Vältä imurointia kahvalla, suulakkeilla ja putkella pään lähellä. => Loukkaantumisvaara! Pidä laite imuroitaessa kiinteällä, turvallisella alustalla. Kun imuroit portaita, laitteen on oltava aina käyttäjän alapuolella. Seuraavissa tapauksissa on laitteen käyttö lopetettava heti ja otettava yhteys huoltopalveluun – jos verkkoliitäntäjohto on vaurioitunut. – jos imurilla on vahingossa imetty nestettä, tai nestettä on muulla tavoin päässyt laitteen sisään – jos laite on pudonnut. Älä käytä verkkoliitäntäjohtoa pölynimurin kantamiseen/ kuljetukseen. Vedä verkkoliitäntäjohto kokonaan ulos useampia tunteja kestävän keskeytymättömän käytön aikana. Kun irrotat laitteen sähköverkosta, älä vedä johdosta, vaan pistokkeesta. Älä vedä verkkoliitäntäjohtoa terävien reunojen yli äläkä jätä sitä puristuksiin. Irrota verkkopistoke seinästä ennen kuin teet imuriin ja varusteisiin kohdistuvia toimenpiteitä. Älä käytä viallista imuria. Häiriön ilmetessä irrota verkkopistoke. Korjaukset ja varaosien vaihto on sallittu ainoastaan valtuutetulle huoltopalvelulle vaaratilanteiden välttämiseksi. Suojaa imuria sääolosuhteilta, kosteudelta ja lämmönlähteiltä. Pölynimuri ei sovellu rakennustyömaakäyttöön. => Rakennusjätteiden imurointi voi vaurioittaa laitetta. Kytke laite pois päältä, kun et imuroi. Käytöstä poistetut laitteet tulee tehdä heti käyttökelvottomiksi ja hävittää määräysten mukaisesti. Muovipussit ja foliot on pidettävä poissa pienten lasten ulottuvilta ja ne on hävitettävä (tukehtumisvaara). – älä laita palavia tai alkoholipitoisia aineita suodattimiin (pölypussi, moottorinsuojasuodatin, poistoilman suodatin jne.). Ohjeita hävittämisestä Pakkaus Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateriaalit asiaankuuluvaan kierrätyspisteeseen. Käytöstä poistettu laite Käytetyt laitteet sisältävät monia arvokkaita materiaaleja. Vie käytöstä poistettu laitteesi kierrätystä varten alan liikkeeseen tai kierrätyskeskukseen. Lisätietoja jätehuoltokysymyksissä saat alan liikkeestä tai kunnastasi.

fi34 Suodattimien ja pölypussien hävittäminen Suodattimet ja pölypussit ovat ympäristöystävällistä materiaalia. Sikäli kuin ne eivät sisällä mitään talousjätteeksi soveltumatonta, ne voi hävittää normaalin kotitalousjätteen mukana.

Muista Jos sulake palaa kytkiessäsi laitteen päälle, se voi johtua siitä, että samaan virtapiiriin on liitetty samanaikaisesti muita korkeaa liitäntätehoa vaativia sähkölaitteita. Sulakkeen palaminen voidaan estää säätämällä laite pienimmälle teholle ennen käynnistämistä ja Käännä kuvasivut esiin Ennen ensimmäistä käyttökertaa Kuva 1* Pistä kahva imuletkuun ja lukitse. Käyttöönotto Kuva 2 a) Työnnä imuletkumuhvi imuaukkoon, jolloin se lukkiutuu. b) Imuletkun otetaan pois painamalla lukitsimia toisiaan kohti ja vetämällä letku irti. Kuva 3* Työnnä kahva ja imuputki toisiinsa. Kuva 4* a) Työnnä lattiasuutin ja imuputki toisiinsa. b) Työnnä teleskooppiputki lattiasuuttimen muhviin ja varmista kiinnitys kiertämällä putkea. Kuva 5* a) Työnnä imuputket toisiinsa. b) Vapauta teleskooppiputki työntämällä säätönuppia / liukumuhvia nuolen suuntaan ja säädä putken pituus sopivaksi. Kuva 6* Työnnä tarvikekannatin yhdistelmäsuuttimeen ja kiinnitä se imu-/teleskooppiputkeen Kuva 7 Tartu verkkojohtoon pistokkeesta, vedä se tarvittavan pituiseksi ja laita pistoke pistorasiaan. Kuva 8 Käynnistä/sammuta pölynimuri painamalla virtakytkintä nuolen suuntaan. Kuva 9* a) Imuteho säädetään kiertämällä virtakytkintä nuolen suuntaan. b) Imutehoa voidaan säätää lisäksi siirtämällä sivuilmansäädintä nuolen suuntaan.

Sivuilma-aukko kiinni => maksimi-imuteho Imurointi Kuva 10 Lattiasuuttimen säätö:

sileät lattiat => Kuva 11* Lisätarvikkeiden käyttö (Lisätarvikkeet kiinnitetään tarpeen mukaan kahvaan tai imuputkeen.) a) yhdistelmäsuutin Rakojen ja nurkkien sekä pehmustettujen huonekalujen, verhojen jne. imurointiin. b) rakosuutin Rakojen ja nurkkien imurointiin. c) tekstiilisuutin Pehmustettujen huonekalujen, verhojen jne. imurointiin. d) patjasuutin Patjojen, pehmusteiden jne. imurointiin. e) kovien lattioiden suutin Kovien lattianpäällysteiden (laattojen, parketin jne.) imurointiin. f) huonekaluharja ikkunankarmien, kaappien, erikoismuotoisten esineiden jne. imurointiin Kuva 12 Kun pölynimurin käyttö keskeytetään lyhyeksi ajaksi, voidaan käyttää laitteessa olevaa parkkiasentoa. Työnnä lattiasuuttimen koukku laittessa peräpuolella olevaan syvennykseen. Kuva 13 Käytön aikana, esim. portaikkoja imuroitaessa, laitetta voidaan kantaa kahvoista. *varustuksen mukaisesti fiKäytön päätyttyä Kuva 14 Vedä verkkopistoke pistorasiasta. Vetäise verkkojohdosta ja päästä se irti (johto kelautuu automaattisesti sisään). Kuva 15 Laitteen säilytyksessä/kuljetuksessa voidaan käyttää laitteen alla olevaa seisontatukea. Aseta laite pystyasentoon. Työnnä lattiasuuttimessa oleva koukku laitteen alla olevaan uraan. Suodatinten vaihto Pölypussin vaihto Kuva 16* Kannessa oleva pölypussin ilmaisin muuttuu keltaiseksi. Kuva 17 Avaa kansi kääntämällä sulkuvipua nuolen suuntaan. Kuva 18 a) Sulje pölypussi vetämällä kielekkeestä ja ota pussi pois. b) Työnnä uusi pölypussi pidikkeeseen vasteeseen saakka.

Kun pölynimuria on käytetty pienten pölyhiukkasten (kuten esim. kipsin, sementin jne.) imurointiin, on puhdistettava moottorin suodatin ja mahdollisesti vaihdettava mikrosuodatin. Moottorinsuojasuodattimen puhdistus Moottorinsuojasuodatin on puhdistettava säännöllisin väliajoin ravistamalla tai pesemällä! Kuva 19*

Avaa pölypussisäiliön kansi (katso kuva 17).

Vedä moottorinsuojasuodatin ulos nuolen suuntaan.

Puhdista moottorinsuojasuodatin ravistamalla.

Jos se on voimakkaasti likainen, moottorinsuojasuodatin tulisi pestä. Anna suodattimen kuivua vähintään 24 tuntia.

Työnnä moottorinsuojasuodatin laitteeseen puhdistuksen jälkeen ja sulje pölypussisäiliön kansi. Mikrosuodattimen vaihto (ei laitteissa, joissa on HEPA-suodatin). Milloin vaihto on suoritettava: Aina aloitettaessa uusi paperisuodatinpakkaus. Kuva 20*

Vedä suodattimen pidike ulos ja käännä se auki.

Poista vanha mikrosuodatin ja aseta uusi suodatin paikalleen.

Työnnä suodattimen pidike laitteeseen ja sulje kansi. Poistoilman suodattimen puhdistaminen Poistoilman suodatin on puhdistettava säännöllisin väliajoin ravistamalla tai pesemällä! Kuva 21* Avaa pölypussisäiliön kansi (katso kuva 17). Vedä suodattimen kehys nuolen suuntaan pois paikaltaan. Puhdista poistoilman suodatin koputtamalla. Jos poistoilman suodatin on erittäin likainen, se tulisi pestä. Anna suodattimen kuivua vähintään 24 tuntia. Työnnä suodattimen kehys molempien pidikkeiden alle ja käännä sitä nuolen suuntaan, kunnes se lukkiutuu. Sulje pölypussisäiliön kansi. Kunnossapito

Aina ennen laitteen puhdistusta katkaise siitä virta ja vedä pistoke pistorasiasta.

Pölynimuri ja muoviset lisäosat voidaan puhdistaa tavanomaisilla muovipintojen puhdistusaineilla.

Älä käytä hankaavia aineita äläkä lasin- tai yleispuhdistusaineita. Älä koskaan kastele pölynimuria.

Pölysäiliö voidaan tarvittaessa puhdistaa toisella pölynimurilla tai kuivalla pyyhkeellä tai pölyharjalla. Oikeus muutoksin pidätetään. *varustuksen mukaisesti
