GEBRUIKSAANWIJZING Sphera 20 BSA 2000 BOSCH

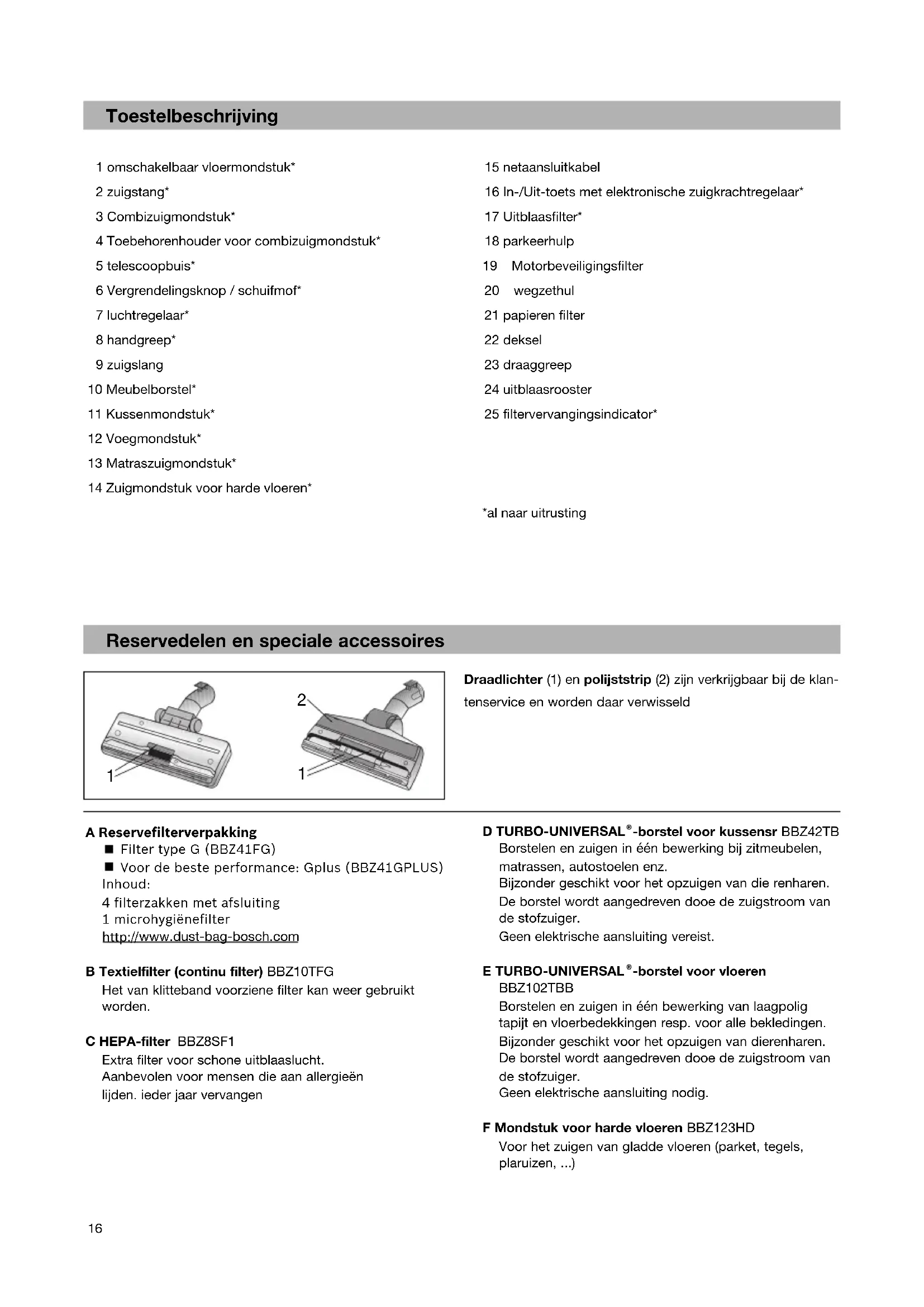

itToestelbeschrijving 1 omschakelbaar vloermondstuk* 2 zuigstang* 3 Combizuigmondstuk* 4 Toebehorenhouder voor combizuigmondstuk* 5 telescoopbuis* 6 Vergrendelingsknop / schuifmof* 7 luchtregelaar* 8 handgreep* 9 zuigslang 10 Meubelborstel* 11 Kussenmondstuk* 12 Voegmondstuk* 13 Matraszuigmondstuk* 14 Zuigmondstuk voor harde vloeren* 15 netaansluitkabel 16 In-/Uit-toets met elektronische zuigkrachtregelaar* 17 Uitblaasfilter* 18 parkeerhulp 19 Motorbeveiligingsfilter 20 wegzethul 21 papieren filter 22 deksel 23 draaggreep 24 uitblaasrooster 25 filtervervangingsindicator* *al naar uitrusting Reservedelen en speciale accessoires Draadlichter (1) en polijststrip (2) zijn verkrijgbaar bij de klan- tenservice en worden daar verwisseld

A Reservefilterverpakking Filter type G (BBZ41FG) Voor de beste performance: Gplus (BBZ41GPLUS) Inhoud: 4 filterzakken met afsluiting 1 microhygiënefilter http:// www.dust-bag-bosch.com B Textielfilter (continu filter) BBZ10TFG Het van klitteband voorziene filter kan weer gebruikt worden. C HEPA-filter BBZ8SF1 Extra filter voor schone uitblaaslucht. Aanbevolen voor mensen die aan allergieën lijden. ieder jaar vervangen D TURBO-UNIVERSAL

-borstel voor kussensr BBZ42TB Borstelen en zuigen in één bewerking bij zitmeubelen, matrassen, autostoelen enz. Bijzonder geschikt voor het opzuigen van die renharen. De borstel wordt aangedreven dooe de zuigstroom van de stofzuiger. Geen elektrische aansluiting vereist. E TURBO-UNIVERSAL

-borstel voor vloeren BBZ102TBB Borstelen en zuigen in één bewerking van laagpolig tapijt en vloerbedekkingen resp. voor alle bekledingen. Bijzonder geschikt voor het opzuigen van dierenharen. De borstel wordt aangedreven dooe de zuigstroom van de stofzuiger. Geen elektrische aansluiting nodig. F Mondstuk voor harde vloeren BBZ123HD Voor het zuigen van gladde vloeren (parket, tegels, plaruizen, ...) 16nl Het verheugt ons dat u voor een Bosch stofzuiger uit de serie BSA heeft gekozen. In deze gebruiksaanwijzing worden verschillende BSA – modellen beschreven. Het is dan ook mogelijk dat niet alle genoemde kenmerken en functies gelden voor uw toestel. U dient alleen gebruik te maken van originele accessoires van Bosch, die speciaal voor uw stofzuiger ontwikkeld zijn om een zo goed mogelijk resultaat te bereiken. De gebruiksaanwijzing goed bewaren. Wanneer u de stofzuiger doorgeeft aan derden de gebruiksaanwijzing erbij voegen. Gebruik volgens de voorschriften Deze stofzuiger is alleen voor huishoudelijk en niet voor zakelijk gebruik bestemd. De stofzuiger uitsluitend gebruiken zoals aangegeven in deze gebruiksaanwijzing. De fabrikant is niet aansprakelijk voor eventuele schade die ontstaat wanneer het apparaat niet volgens de voorschriften of op een verkeerde manier wordt gebruikt. Volg daarom beslist de volgende aanwijzingen op! De stofzuiger mag alleen maar worden gebruikt met: originele filterzakken originele reserveonderdelen, originele toebehoren of speciale toebehoren Veiligheidsvoorschriften Deze stofzuiger voldoet aan de erkende regels van de techniek en de betreffende veiligheidsbepalingen. De stofzuiger alleen volgens het typeplaatje aansluiten en in gebruik nemen. Nooit zuigen zonder filterzak. => Het apparaat kan beschadigd worden! Kinderen mogen de stofzuiger alleen onder toezicht gebruiken. Dit apparaat mag niet worden bediend door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring (inclusief kinderen) hebben, behalve wanneer ze door een verantwoordelijk persoon volledig over de bediening van het apparaat zijn geïnformeerd. De stofzuiger mag niet worden gebruikt voor: het schoonzuigen van mensen of dieren het opzuigen van: – substanties die schadelijk voor de gezondheid, heet of gloeiend zijn, of scherpe randen hebben – vochtige of vloeibare stoffen – licht ontvlambare of explosieve stoffen en gassen – as, roest van open haarden en centrale verwarmingsinstallaties – tonerstof van printers en kopieerapparaten. Vermijd het zuigen met handgreep, mondstukken en buis in de buurt van uw hoofd. => Er bestaat gevaar voor letsel! Zet het apparaat tijdens het zuigen op een vaste, veilige ondergrond. Bij het zuigen op trappen moet het apparaat altijd onder de gebruiker staan. In de volgende gevallen dient het gebruik van toestel direct te worden gestaakt en contact te worden opgenomen met de klantenservice: – wanneer het elektriciteitssnoer beschadigd is – wanneer u per ongeluk vloeistof heeft opgezogen of als er vloeistof in het binnenste van het toestel is gekomen – wanneer het toestel naar beneden gevallen is. Het elektriciteitssnoer niet gebruiken om de stofzuiger te dragen of te transporteren. Bij gebruik van meerdere uren achter elkaar het elektriciteitssnoer volledig uittrekken. Niet aan het elektriciteitssnoer maar aan de stekker trekken om het apparaat los te koppelen van het net. Het elektriciteitssnoer niet over scherpe randen trekken en niet bekneld laten raken. Vóór alle werkzaamheden aan stofzuiger en toebehoren de stekker uit het stopcontact trekken. De stofzuiger niet in gebruik nemen wanneer hij beschadigd is. In geval zich een storing voordoet de stekker uit het stopcontact halen. Om risico's te voorkomen mogen reparaties aan de stofzuiger en de vervanging van onderdelen alleen worden uitgevoerd door onze klantenservice. De stofzuiger beschermen tegen weersinvloeden, vocht en hittebronnen. De stofzuiger is niet geschikt voor gebruik op bouwplaatsen. => Opzuigen van bouwpuin kan leiden tot beschadiging van het apparaat. Het apparaat uitschakelen wanneer het niet wordt gebruikt. Versleten apparaten onmiddellijk onbruikbaar maken, het apparaat daarna op een verantwoorde wijze afvoeren. Plastic zakken en folie dienen buiten bereik van kinderen te worden bewaard en afgevoerd (Gevaar van verstikking). zorg ervoor dat er geen brandbare of alcoholhoudende stoffen op de filter (filterzak, motorbeveiligingsfilter, uitblaasfilter etc.) terechtkomen. 17nl Instructies voor recycling Verpakking De verpakking beschermt de stofzuiger tegen beschadiging tijdens het transport. Deze bestaat uit milieuvriendelijk materiaal en is daarom recyclebaar. Breng verpakkingsmateriaal dat u niet meer nodig heeft naar een verzamelplaats voor de verwerking van afval. Oude toestellen Oude apparaten bevatten vaak nog waardevol materiaal. Geef daarom uw oude toestel voor hergebruik af aan uw handelaar of een recyclecentrum. Informatie over actuele methoden van afvalverwijdering kunt u krijgen bij uw handelaar of uw gemeente. Afvoer van filter en filterzakken Het filter en de filterzakken zijn gemaakt van milieuvriendelijke materialen. In zover deze geen stoffen bevatten die niet toegestaan zijn als huisvuil kunnen ze via het normale huisvuil worden afgevoerd.

Let op Als de zekering in de meterkast bij het inschakelen van het toestel wordt geactiveerd, dan kan dit worden veroorzaakt doordat er tegelijkertijd meerdere elektrische apparaten met een hoge aansluitwaarde op hetzelfde stroomcircuit zijn aangesloten. Het in werking treden van de zekering kan worden voorkomen door, alvorens het toestel in te schakelen, de laagste vermogensstand in te stellen en pas daarna een hogere vermogensstand te kiezen. A.u.b. pagina's met afbeeldingen uitklappen Voor het eerste gebruik Afbeelding 1* Handgreep op de zuigslang steken en laten inklikken. Ingebruikname Afbeelding 2 a) Zuigslangmof in de zuigopening vastklikken. b) Bij het verwijderen van de slang beide pallen naar elkaar toedrukken en de slang er uittrekken. Afbeelding 3* Handgreep en zuigbuis in elkaar steken. Afbeelding 4* a) Vloermondstuk en zuigbuis in elkaar steken. b) Telescoopbuis in de mof van het vloermondstuk steken en vastzetten door te draaien. Afbeelding 5* a) Zuigbuizen in elkaar steken. b) Door verschuiven van de verstelknop / schuifmof in pijlrichting telescoopbuis ontgrendelen en instellen op de gewenste lengte. Afbeelding 6* Toebehorenhouder op combizuigmondstuk schuiven en op zuig-/telescoopbuis klemmen Afbeelding 7 Netaansluitkabel aan de stekker vastpakken, op de gewenste lengte uittrekken en in let. Middel stopcontact steuen. Afbeelding 8 Stofzuiger door bedienen van de In-/Uit-toets in pijlrichting in-/uitschakelen. Afbeelding 9* a) Zuigkrachtinstelling door draaien van de In-/Uit-toets in pijlrichting. b) Door het bedienen van de luchtregelaar in pijlrichting kan het zuigvermogen extra worden geregeld.

luchtopening dicht maximum zuigcapaciteit Zuigen Afbeelding 10 Vloermondstuk instellen:

tapijten en vloerbedekking

gladde vloeren Afbeelding 11* Zuigen met accessoires (al naargelang behoefte op handgreep resp. zuigbuis steken) a) Combizuigmondstuk Voor het afzuigen van voegen en hoeken resp. gestoffeerde meubelen, gordijnen, enz. b) Voegenzuigmondstuk Voor het afzuigen van voegen en hoeken. c) Bekledingszuigmondstuk Voor het afzuigen van gestoffeerde meubelen, gordijnen enz. d) Matraszuigmondstuk Voor het afzuigen van matrassen, kussens enz. e) Zuigmondstuk voor harde vloeren Voor het zuigen van harde vloerbedekkingen (tegels, parket enz.) *al naar uitrusting 18nl f) Meubelborstel voor het zuigen van raamkozijnen, kasten, profielen enz. Afbeelding 12 Bij korte zuigpauzes kunt u de parkeerhulp aan de achterkant van het apparaat gebruiken. Haak aan het bodemmondstuk in de uitsparing aan de achterkant van het apparaat schuiven. Afbeelding 13 Bij het zuigen, bijv. op trappen, kan het apparaat ook aan beide handgrepen worden getransporteerd. Na het werk Afbeelding 14 Stekker uit het stopcontact trekken. Kort aan de netaansluitkabel trekken en loslaten (kabel wordt automatisch opgerold). Afbeelding 15 oor het neerzetten/transporteren van het apparaat kunt u de wegzethulp aan de onderkant van het apparaat gebruiken. Het apparaat rechtop neerzetten. Haak aan het bodemmondstuk in de uitsparing aan de onderkant van het apparaat schuiven. Filter verwisselen Stofzak vervangen Afbeelding 16* Filtervervangingsindicator in het deksel verkleurt geel. Afbeelding 17 Deksel door bediening van de sluithefboom in pijlrichting openen. Afbeelding 18 a) Stofzak sluiten door aan de sluitlus te trekken en vervolgens verwijderen. b) Nieuwe stofzak tot de aanslag in de houder schuiven.

Let op: Deksel sluit alleen met geplaatste papieren filter. Na het opzuigen van fijne stofdeeltjes (zoals b.v. gips, cement, enz.) motorfilter reinigen, evt. microfilter vervangen. Motorbeveiligingsfilter schoonmaken Het motorbeveiligingsfilter dient regelmatig te worden schoongemaakt door het uit te kloppen of uit te wassen! Afbeelding 19*

Het deksel van het stofcompartiment openen (zie Afbeelding 17).

Het motorbeveiligingsfilter in de richting van de pijl naar buiten trekken.

Het motorbeveiligingsfilter schoonmaken door het uit te kloppen.

Bij sterke vervuiling dient het motorbeveiligingsfilter te worden uitgewassen. Filter vervolgens minstens 24 uur laten drogen.

Na het schoonmaken het motorbeveiligingsfilter in het apparaat schuiven en het deksel van het stofcompartiment sluiten. Micro-hygiÎnefilter vervangen (Vervalt bij apparaten die uitgerust zijn met een HEPA filter). Wanneer moet ik de filter vervangen? Elke keer wanneer een nieuwe verpakking papieren reservefilters geopend wordt. Afbeelding 20*

Oude micro-hygiënefilter verwijderen en nieuwe micro- hygiënefilter plaatsen.

Filterhouder in stofzuiger schuiven en deksel sluiten. Uitblaasfilter reinigen Het uitblaasfilter dient regelmatig te worden schoongemaakt door het uit te kloppen of uit te wassen! Afbeelding 21* Deksel van het stofcompartiment openen (zie afbeelding 17). Filterraam in de richting van de pijl naar buiten trekken. Uitblaasfilter schoonmaken door het uit te kloppen. Bij sterke vervuiling dient het uitblaasfilter te worden uitgewassen. Filter vervolgens minstens 24 uur laten drogen. Filterraam onder de beide houderstaafjes schuiven en in de richting van de pijl draaien tot het inklikt. Deksel van het stofcompartiment sluiten. Reiniging

Voor iedere reinigingsbeurt het apparaat uitschakelen en de stekker uit het stopcontact trekken.

Stofzuiger en toebehoren van kunststof kunnen met een gangbare kunststofreiniger worden schoongemaakt.

Geen schuurmiddelen, glas- of allesreinigers gebruiken. Stofzuiger nooit onder water dompelen.

De stofkamer kan desgewenst met een tweede stofzuiger worden uitgezogen of gewoon met een droge stofdoek / stofkwast worden schoongemaakt. Technische wijzigingen voorbehouden.
