INSTRUKCJA OBSŁUGI Sphera 20 BSA 2000 BOSCH

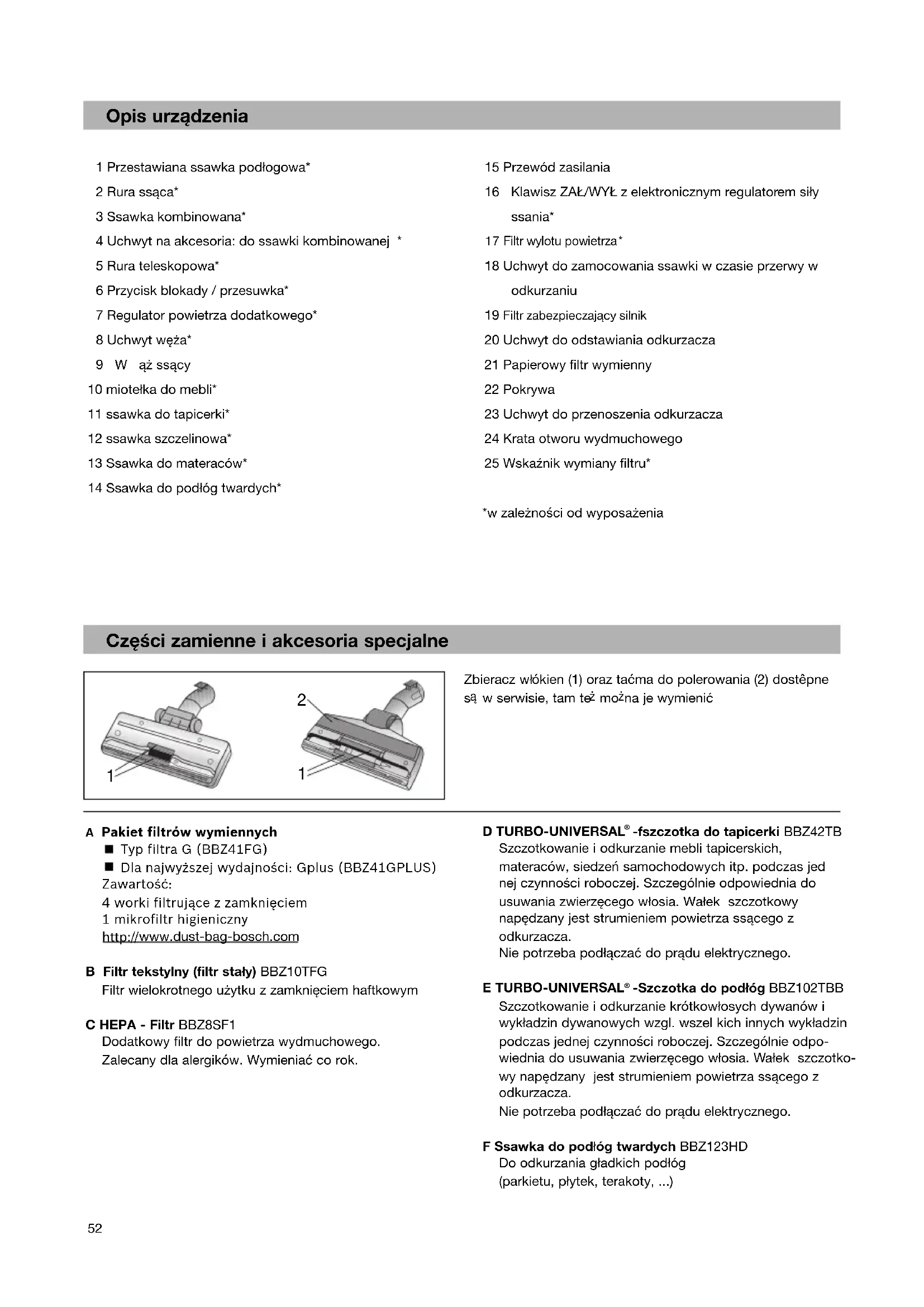

Opis urządzenia 1 Przestawiana ssawka podłogowa* 2 Rura ssąca* 3 Ssawka kombinowana* 4 Uchwyt na akcesoria: do ssawki kombinowanej * 5 Rura teleskopowa* 6 Przycisk blokady / przesuwka* 7 Regulator powietrza dodatkowego* 8 Uchwyt węża* 9Wąż ssący 10 miotełka do mebli* 11 ssawka do tapicerki* 12 ssawka szczelinowa* 13 Ssawka do materaców* 14 Ssawka do podłóg twardych* 15 Przewód zasilania 16 Klawisz ZAŁ/WYŁ z elektronicznym regulatorem siły ssania* 17 Filtr wylotu powietrza* 18 Uchwyt do zamocowania ssawki w czasie przerwy w odkurzaniu 19 Filtr zabezpieczający silnik 20 Uchwyt do odstawiania odkurzacza 21 Papierowy filtr wymienny 22 Pokrywa 23 Uchwyt do przenoszenia odkurzacza 24 Krata otworu wydmuchowego 25 Wskaźnik wymiany filtru* *w zależności od wyposażenia Części zamienne i akcesoria specjalne Zbieracz w

ókien (1) oraz taćma do polerowania (2) dostêpne

A Pakiet filtrów wymiennych Typ filtra G (BBZ41FG) Dla najwyższej wydajności: Gplus (BBZ41GPLUS) Zawartość: 4 worki filtrujące z zamknięciem 1 mikrofiltr higieniczny http:// www.dust-bag-bosch.com B Filtr tekstylny (filtr stały) BBZ10TFG Filtr wielokrotnego użytku z zamknięciem haftkowym C HEPA - Filtr BBZ8SF1 Dodatkowy filtr do powietrza wydmuchowego. Zalecany dla alergików. Wymieniać co rok. D TURBO-UNIVERSAL

-fszczotka do tapicerki BBZ42TB Szczotkowanie i odkurzanie mebli tapicerskich, materaców, siedzeń samochodowych itp. podczas jed nej czynności roboczej. Szczególnie odpowiednia do usuwania zwierzęcego włosia. Wałek szczotkowy napędzany jest strumieniem powietrza ssącego z odkurzacza. Nie potrzeba podłączać do prądu elektrycznego. E TURBO-UNIVERSAL

-Szczotka do podłóg BBZ102TBB Szczotkowanie i odkurzanie krótkowłosych dywanów i wykładzin dywanowych wzgl. wszel kich innych wykładzin podczas jednej czynności roboczej. Szczególnie odpo- wiednia do usuwania zwierzęcego włosia. Wałek szczotko- wy napędzany jest strumieniem powietrza ssącego z odkurzacza. Nie potrzeba podłączać do prądu elektrycznego. F Ssawka do podłóg twardych BBZ123HD Do odkurzania gładkich podłóg (parkietu, płytek, terakoty, ...)Jest nam bardzo miło, że zdecydowali się Państwo na zakup odkurzacza marki Bosch serii BSA. W niniejszej instrukcji obsługi przedstawione zostały różne modele BSA. W związku z tym istnieje możliwość, że nie wszystkie opisane elementy wyposażenia oraz funkcje dotyczą Państwa modelu. Zaleca się stosowanie oryginalnego wyposażenia dodatkowego marki Bosch, które zaprojektowano specjalnie z myślą o Państwa odkurzaczu, aby uzyskać możliwie najlepszy rezultat odkurzania. Instrukcję obsługi należy zachować. W przypadku przekazania odkurzacza innej osobie należy dołączyć niniejszą instrukcję. Użytkowanie zgodne z przeznaczeniem Odkurzacz przeznaczony jest do użytku wyłącznie w gospodarstwie domowym i nie nadaje się do celów przemysłowych. Odkurzacz należy użytkować wyłącznie zgodnie z danymi zawartymi w niniejszej instrukcji obsługi. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi. Z tego względu należy koniecznie przestrzegać następujących zaleceń! Odkurzacz można eksploatować wyłącznie z: oryginalnym workiem filtrującym oryginalnymi częściami zamiennymi, akcesoriami lub wyposażeniem specjalnym Wskazówki dotyczące bezpieczeństwa Odkurzacz spełnia wymogi techniki oraz przepisy bezpieczeństwa. Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z informacjami na tabliczce znamionowej. W żadnym wypadku nie wolno odkurzać bez worka filtrującego. => Może to spowodować uszkodzenie urządzenia! Dzieci mogą używać odkurzacza wyłącznie pod nadzorem osób dorosłych. Urządzenia nie mogą obsługiwać osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy (w tym dzieci), chyba że zostały pouczone przez osobę odpowiedzialną za ich bezpieczeństwo, jak należy obsługiwać urządzenie. Odkurzacza nie należy używać do: odkurzania ludzi lub zwierząt zasysania: – substancji szkodliwych dla zdrowia, gorących lub żarzących się oraz przedmiotów o ostrych krawędziach, – wilgotnych lub płynnych substancji – substancji i gazów łatwopalnych i wybuchowych – popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania – pyłu tonerowego z drukarek i kopiarek. Nie odkurzać w okolicach głowy za pomocą uchwytu, ssawek lub rury. => Zachodzi niebezpieczeństwo obrażeń ciała! Podczas odkurzania ustawiać urządzenie na twardym, stabilnym podłożu. Przy odkurzaniu schodów urządzenie musi znajdować się niżej od użytkownika. W wymienionych poniżej przypadkach należy wyłączyć urządzenie i skontaktować się z serwisem: – uszkodzenie przewodu zasilającego – przypadkowe zassanie płynu lub wniknięcie płynu do wnętrza urządzenia – upadek urządzenia. Nie używać przewodu zasilającego do noszenia / transportowania odkurzacza. W przypadku wielogodzinnej pracy w trybie ciągłym należy całkowicie wyciągnąć przewód zasilający. W celu odłączenia urządzenia od sieci, ciągnąć za wtyczkę, a nie za przewód zasilający. Przewodu zasilającego nie wolno prowadzić po ostrych krawędziach ani zaciskać. Przed przystąpieniem do prac związanych z naprawą lub konserwacją odkurzacza i wyposażenia należy wyciągnąć wtyczkę z gniazda sieciowego. Nie uruchamiać uszkodzonego odkurzacza. W przypadku zakłócenia w pracy urządzenia należy wyciągnąć wtyczkę z gniazda sieciowego. W celu uniknięcia zagrożeń, naprawy urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane przez autoryzowany serwis. Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła. Odkurzacz nie nadaje się do stosowania na placach budowy. => Zasysanie gruzu budowlanego może spowodować uszkodzenie urządzenia. Odkurzacz należy wyłączać, gdy nie jest używany. Zużyte urządzenia należy bezzwłocznie wycofać z użytkowania, a następnie zutylizować zgodnie z obowiązującymi przepisami. Torby plastikowe oraz folie należy przechowywać poza zasięgiem dzieci i usuwać w bezpieczny sposób (niebezpieczeństwo uduszenia). unikać kontaktu filtrów (worek filtrujący, filtr zabezpieczający silnik, filtra wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol.

pl54 Wskazówki dotyczące utylizacji Opakowanie Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i z tego względu nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy odprowadzać do punktów zbiórki surowców wtórnych. Stare urządzenia Stare urządzenia często zawierają pełnowartościowe materiały. Z tego względu wysłużone urządzenie należy oddawać dostawcy względnie do centrum odzysku surowców wtórnych do ponownego wykorzystania. Informacje na temat obecnie obowiązujących sposobów utylizacji można uzyskać u dostawcy lub w zarządzie gminy. Utylizacja filtrów i worków filtrujących Filtry i worki filtrujące są wykonane z materiałów bezpiecznych dla środowiska naturalnego. Jeśli nie zawierają szkodliwych lub niedozwolonych substancji, można je wyrzucać razem z innymi odpadami z gospodarstwa domowego.

Uwaga Gniazdo wtyczki sieciowej musi być zaopatrzone w bezpiecznik o mocy co najmniej 16 A. Jeżeli bezpiecznik zadziała przy włączeniu urządzenia, może to być spowodowane tym, że równocześnie inne urządzenia elektryczne o większej mocy przyłączeniowej podłączone są do tego samego obwodu prądu. Zadziałania bezpiecznika można uniknąć, ustawiając przed włączeniem najniższy stopień mocy urządzenia i wybierając wyższy stopień dopiero po jego włączeniu. Proszę otworzyć strony z ilustracjami. Przed pierwszym użyciem Rys. 1* Wsunąć i zatrzasnąć uchwyt na wężu ssącym. Uruchamianie Rys. 2 a) Zatrzasnąć króciec węża ssącego w otworze ssącym. b) Podczas wyjmowania ścisnąć oba zatrzaski i wyciągnąć wąż ssący. Rys. 3* Połączyć uchwyt i rurę ssącą. Rys. 4* a) Połączyć ssawkę podłogową i rurę ssącą. b) Wsunąć rurę teleskopową w króciec ssawki i zabezpieczyć przekręcając. Rys. 5* a) Połączyć rury ssące. b) Odblokować rurę teleskopową przesuwając przycisk regulacji / złączkę przesuwną w kierunku strzałki i nastawićżądaną Rys. 6* Unchwyt na akcesoria nasanąć na ssawkę kombinowaną i zatrzasaąć na rurze ssącej / teleskopowej. Rys. 7 Chwycić przewód zasilania za wtyczkę i wyciągnąć go na żądaną długość, a wtyczkę włożyć do gniazdka. Rys. 8 Odkurzacz włączyć / wyłączyć, przestawiając przycisk włączania / wyłączania zgodnie z kierunkiem strzałki. Rys. 9* a) Nastawianie siły ssania odbywa się poprzez obracania przycisku włączania / wyłączania. b) Moc ssania można regulować również przestawiając regulator powietrza dodatkowego zgodnie z kierunkiem strzałki.

Otwór powietrza dodatkowego => zmniejszyć do poziomu mocy ssania

Otwór powietrza dodatkowego => Maksymalna wydajność ssania Odkurzanie Rys. 10 Ustawić ssawkę podłogową:

dywany i wykładziny podłogowe =>

gładkie podłogi => Rys. 11* Odkurzanie przy użyciu akcesoriów. (w zależnoœci od potrzeby nałożyć na uchwyt wzgl. rurę ssącą) a) Ssawka kombinowana Do odkurzania szczelin i kątów wzgl. mebli tapicerskich, zasłon itp. b) Ssawka szczelinowa Do odkurzania szczelin i kątów. c) Ssawka do tapicerki Do odkurzania mebli tapicerskich, zasłon itp. d) Ssawka do materaców Do odkurzania materaców, tapicerki itp. *w zależności od wyposażenia ple) Ssawka do podłóg twardych Do odkurzania twardych wykładzin podłogowych (płytek, parkietu itp.) f) miotełka do mebli do odkurzania ram okiennych, szaf, paneli itp. Rys. 12 Podczas krótkich przerw w odkurzaniu można korzystać z udogodnienia, jakim jest uchwyt na ssawkę z tyłu odkurzacza. Wystarczy wsunąć hak na ssawce podłogowej w otwór z tyłu urządzenia. Rys. 13 Podczas odkurzania, np. na schodach, można przenosić odkurzacz także za oba uchwyty. Po pracy Rys. 14 Wyciągnąć wtyczkę z sieci. Pociągnąć lekko za przewód zasilania i puścić (przewód zwija się automatycznie) Rys. 15 W celu odstawienia wzgl. przeniesienia odkurzacza możesz skorzystać z udogodnienia, jakim jest uchwytu z tyłu. Wystarczy ustawić odkurzacz pionowo i wsunąć hak na ssawce w otwór z tyłu urządzenia. Wymiana filtru Wymiana worka na kurz Rys. 16* Wskaźnik wymiany filtra na pokrywie zabarwia się na żółto. Rys. 17 Otworzyć pokrywę przesuwając dłwignię zamka w kierunku strzałki. Rys. 18 a) Zamknąć worek na kurz pociągając za nakładek zamykającą i wyjąć go. b)Wsunąć nowy worek na kurz w mocowanie aż do oporu.

Po odkurzaniu z pyłu (np. gipsu, cementu itp.) oczyścić filtr silnika, ewentualnie wymienić mikrofiltr. Czyszczenie filtra zabezpieczającego silnik Filtr zabezpieczający silnik należy czyścić w regularnych odstępach czasu poprzez wytrzepanie względnie wymycie! Rys. 19*

Otworzyć pokrywę komory pyłowej (patrz rysunek 17).

Wyciągnąć filtr zabezpieczający silnik w kierunku wskazywanym przez strzałkę.

Oczyścić filtr zabezpieczający silnik poprzez wytrzepanie.

W przypadku dużego zanieczyszczenia filtr zabezpieczający silnik należy wymyć. Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny.

Po czyszczeniu, wsunąć filtr zabezpieczający silnik w urządzenie i zamknąć pokrywę komory pyłowej. Wymiana mikrofiltru (Nie stosowana w urządzeniach, które wyposażone są w filtr HEPA). Kiedy należy wymieniać? - Po otwarciu każdej nowej paczki z papierowymi filtrami wymiennymi. Rys. 20*

Wyciągnąć i otworzyć mocowanie filtru.

Usunąć stary mikrofiltr higieniczny i założyć nowy.

Wsunąć mocowanie filtru do odkurzacza i zamknąć pokrywę. Czyszczenie filtra wylotu powietrza Filtr wylotu powietrza należy czyścić regularnie poprzez wytrzepanie względnie wypłukanie! Rys. 21* Otworzyć pokrywę komory pyłowej (patrz rysunek 17). Wyjąć ramę filtra zgodnie z kierunkiem strzałki. Oczyścić filtr wylotu powietrza poprzez wytrzepanie. W przypadku dużego zanieczyszczenia należy filtr wypłukać. Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny. Wsunąć ramę filtra pod oba wypusty mocujące i odchylić w kierunku wskazywanym przez strzałkę, aż zaskoczy na swoje miejsce. Zamknąć pokrywę komory pyłowej. Pielęgnacja

Przed każdym czyszczeniem odkurzacz wyłączyć i wyciągnąć wtyczkę z sieci.

Odkurzacz i akcesoria z tworzywa sztucznego pielęgnować dostępnymi w handlu środkami do czyszczenia tworzyw sztucznych.

Nie stosowaćśrodków szorujących, szkła ani środków czyszczących ogólnego zastosowania.

Komora na kurz może w razie potrzeby zostać odkurzona przy użyciu drugiego odkurzacza wzgl. przy pomocy suchej ścierki do kurzu / miotełki. Zmiany techniczne zastrzeżone.
