MANUAL DE USUARIO Sphera 20 BSA 2000 BOSCH

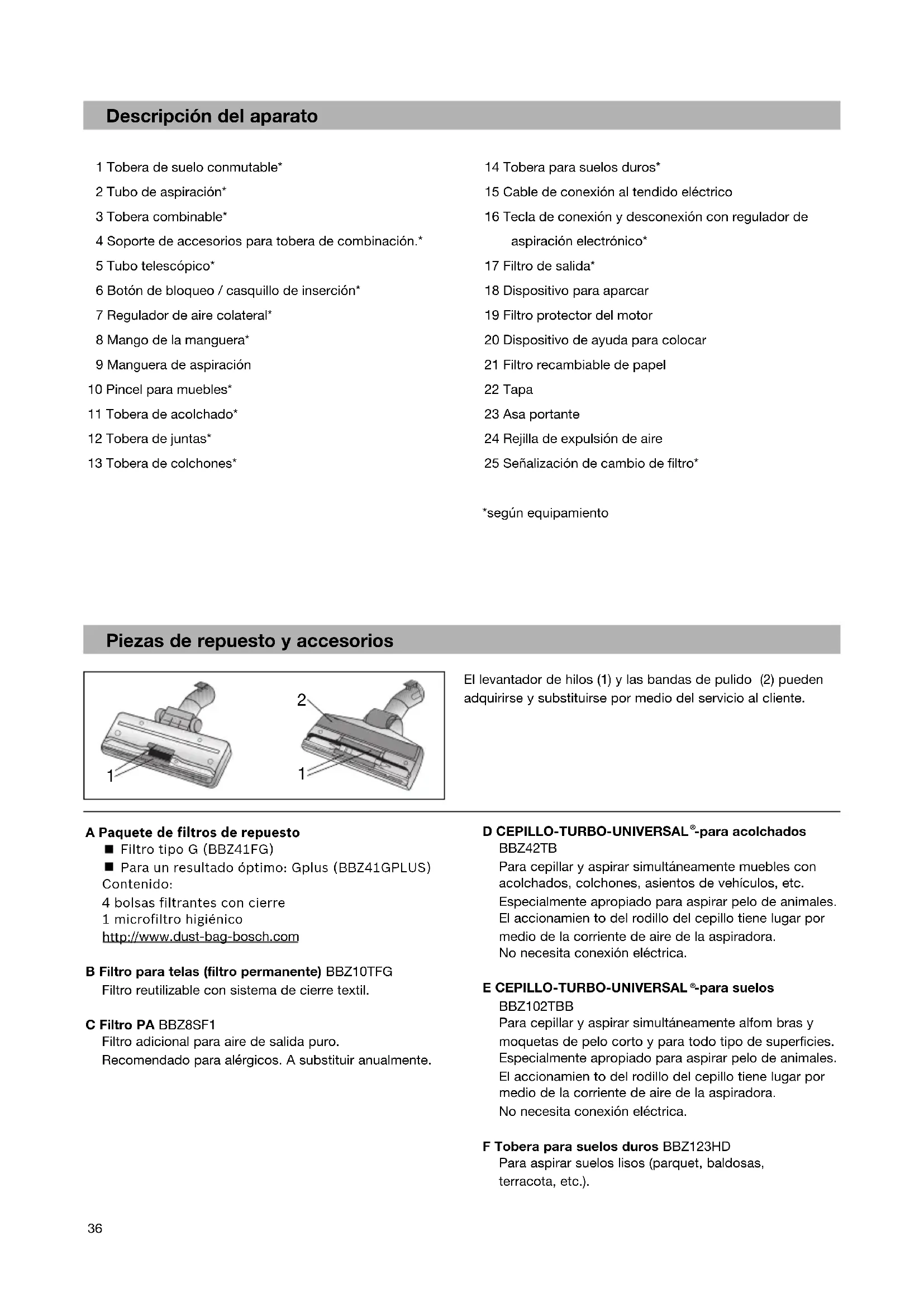

fi36 Descripción del aparato 1 Tobera de suelo conmutable* 2 Tubo de aspiración* 3 Tobera combinable* 4 Soporte de accesorios para tobera de combinación.* 5 Tubo telescópico* 6 Botón de bloqueo / casquillo de inserción* 7 Regulador de aire colateral* 8 Mango de la manguera* 9 Manguera de aspiración 10 Pincel para muebles* 11 Tobera de acolchado* 12 Tobera de juntas* 13 Tobera de colchones* 14 Tobera para suelos duros* 15 Cable de conexión al tendido eléctrico 16 Tecla de conexión y desconexión con regulador de aspiración electrónico* 17 Filtro de salida* 18 Dispositivo para aparcar 19 Filtro protector del motor 20 Dispositivo de ayuda para colocar 21 Filtro recambiable de papel 22 Tapa 23 Asa portante 24 Rejilla de expulsión de aire 25 Señalización de cambio de filtro* *según equipamiento Piezas de repuesto y accesorios El levantador de hilos (1) y las bandas de pulido (2) pueden adquirirse y substituirse por medio del servicio al cliente.

A Paquete de filtros de repuesto Filtro tipo G (BBZ41FG) Para un resultado óptimo: Gplus (BBZ41GPLUS) Contenido: 4 bolsas filtrantes con cierre 1 microfiltro higiénico http:// www.dust-bag-bosch.com B Filtro para telas (filtro permanente) BBZ10TFG Filtro reutilizable con sistema de cierre textil. C Filtro PA BBZ8SF1 Filtro adicional para aire de salida puro. Recomendado para alérgicos. A substituir anualmente. D CEPILLO-TURBO-UNIVERSAL

-para acolchados BBZ42TB Para cepillar y aspirar simultáneamente muebles con acolchados, colchones, asientos de vehículos, etc. Especialmente apropiado para aspirar pelo de animales. El accionamien to del rodillo del cepillo tiene lugar por medio de la corriente de aire de la aspiradora. No necesita conexión eléctrica. E CEPILLO-TURBO-UNIVERSAL

-para suelos BBZ102TBB Para cepillar y aspirar simultáneamente alfom bras y moquetas de pelo corto y para todo tipo de superficies. Especialmente apropiado para aspirar pelo de animales. El accionamien to del rodillo del cepillo tiene lugar por medio de la corriente de aire de la aspiradora. No necesita conexión eléctrica. F Tobera para suelos duros BBZ123HD Para aspirar suelos lisos (parquet, baldosas, terracota, etc.).Nos alegra que haya elegido un aspirador Bosch de la serie BSA. En estas instrucciones de uso se presentan diferentes modelos BSA. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los accesorios originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración. Guardar las instrucciones de uso. Si el aspirador pasa a ser propiedad de otra persona, deben adjuntarse siempre las instrucciones de uso. Uso de acuerdo con las especificaciones Este aspirador sólo está indicado para uso doméstico y no para aplicaciones industriales. Usar este aspirador exclusivamente de acuerdo con las indicaciones descritas en estas instrucciones de uso. El fabricante no asume responsabilidad alguna por los daños que pudieran derivarse de un uso inadecuado o incorrecto. ¡Observar, por tanto, los siguientes consejos y advertencias con detenimiento! El aspirador deberá usarse sólo con: Bolsas filtrantes originales Piezas de repuesto, accesorios o accesorios especiales originales Consejos y advertencias de seguridad Este aspirador cumple las reglas reconocidas de la técnica y las pertinentes normas de seguridad. La conexión y puesta en funcionamiento del aspirador debe efectuarse de acuerdo con las indicaciones de la placa de características. No aspirar nunca sin bolsa filtrante. => ¡El aparato puede estropearse! No permitir que los niños utilicen el aspirador sin la supervisión de un adulto. Este aparato no debe ser utilizado por personas que presenten limitaciones en sus facultades físicas, sensoriales o psíquicas o que carezcan de la capacidad y el conocimiento necesarios (incluidos los niños), a no ser que una persona responsable les instruya y supervise en el manejo del aparato. No usar el aspirador para: aspirar sobre personas o animales aspirar: – sustancias calientes, incandescentes, nocivas para la salud o con bordes cortantes. – sustancias húmedas o líquidos – sustancias y gases muy inflamables o explosivos. – ceniza, hollín de hornos de baldosa e instalaciones de calefacción central – polvo de tóner de impresoras y fotocopiadoras. Evitar aspirar con la empuñadura, la boquilla o el tubo cerca de la cabeza. => ¡Peligro de lesiones! Para aspirar, coloque el aparato sobre una superficie estable y segura. Para aspirar unas escaleras el aparato tiene que quedar siempre debajo del usuario. Desconectar inmediatamente el aparato y contactar con el Servicio de Asistencia Técnica en los siguientes casos: – Si el cable de conexión de red está dañado. – Si se ha aspirado algún líquido por descuido o si ha entrado líquido en el aparato – Si el aparato ha sufrido una caída. No usar el cable de alimentación de red para llevar / transportar el aspirador. Extraer completamente el cable de alimentación de red si el aparato está funcionando durante varias horas. No tirar del cable de alimentación sino del enchufe para desconectar el aparato de la red. No colocar el cable de alimentación encima de bordes afilados ni aplastarlo. Extraer el enchufe de conexión a la red antes de efectuar cualquier arreglo en el aspirador o sus accesorios. No poner en marcha el aspirador si presenta algún desperfecto. Extraer el enchufe en caso de avería. Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador solo deben ser llevados a cabo por el Servicio de Asistencia Técnica autorizado. Proteger el aspirador de las inclemencias del tiempo, de la humedad y de fuentes de calor. El aspirador no ha sido diseñado para su empleo en obras. => La aspiración de escombros puede provocar daños en el aparato. Desconectar el aparato cuando no se use. Inutilizar inmediatamente los aparatos usados para poderlos eliminar según la normativa. Mantener bolsas y láminas de plástico fuera del alcance de los niños (Peligro de asfixia). no utilizar productos inflamables o que contengan alcohol en los filtros (bolsas filtrantes, filtro protector del motor, filtro de salida, etc.). Indicaciones para eliminar el material de embalaje Embalaje El embalaje protege el aspirador contra posibles desperfectos durante el transporte. Está compuesto por materiales no contaminantes y, por tanto, se pueden reciclar. Entregar los materiales de embalaje que ya no se necesiten en los centros de recogida para el sistema de reciclaje »punto verde«.

es38 Aparatos usados Los aparatos usados contienen aún muchos materiales aprovechables. Por este motivo, se deben entregar los aparatos usados en el comercio habitual o en el centro de reciclaje para su reaprovechamiento. Consultar las alternativas vigentes para la eliminación de residuos a su distribuidor o en el ayuntamiento de su municipio. Eliminación de filtros y bolsas filtrantes Los filtros y las bolsas filtrantes están fabricados con materiales respetuosos con el medio ambiente. Pueden eliminarse de forma normal, siempre y cuando estos no contengan ninguna sustancia que no pueda desecharse con la basura doméstica.

Observaciones El enchufe de red debe estar protegido mediante un fusible de 16 A como mínimo. Si alguna vez salta el fusible al conectar el aparato, puede deberse a que haya otros aparatos eléctricos de alto consumo de corriente conectados al mismo circuito. La activación del fusible se puede evitar ajustando el nivel más bajo de potencia antes de conectar el aparato, y aumentándolo luego. Por favor, desplegar las páginas con imágenes. Primera utilización Imagen 1* Introducir la empuñadura en la manguera de aspiración hasta que encaje. Puesta en servicio Imagen 2 a) Engatillar en la apertura de aspiración el apoyo de la manguera de aspiración. b) Al retirar la manguera de aspiración deben presionarse ambos pivotes de engatillamiento, seguidamente se procede a retirar la manguera. Imagen 3* Acoplar el asa y el tubo de aspiración. Imagen 4* a) Acoplar la tobera de suelo y el tubo de aspiración. b) Insertar el tubo telescópico en el apoyo de la tobera de suelo y asegurar girando. Imagen 5* a) Insertar entre sí los tubos de aspiración. b) Desplazando el botón de regulación / unión de deslizamiento en al dirección de la flecha desengatillar el tubo telescópico y colocarlo en la posición deseada. Imagen 6* Insertar el soporte de accesorios en la tobera de combinación y engatillar en el tubo o el telescopio de aspiración. Imagen 7 Tomar el cable de conexión al tendido eléctrico por el enchufe y extraerlo hasta el largo que se desee; enchufar. Imagen 8 Conectar o desconectar la aspiradora accionando la tecla de conexión/desconexión en la dirección de la flecha. Imagen9* a) Ajuste de la fuerza de aspiración girando la tecla de conexión/desconexión en la dirección de la flecha. b) Accionando el regulador de aire colateral en la dirección de la flecha puede regularse adicionalmente la potencia de la aspiración.

Apertura de aire colateral abierta => reducir la potencia de aspiración

Apertura de aire colateral cerrada => máxima potencia de aspiración Aspirar Imagen 10 Ajustar la tobera de suelo

Alfombras y moquetas =>

Suelo liso => Imagen 11* Aspirar con los accesorios (dependiendo de lo que se requiera, insertar en el asa o bien en el tubo de aspiración). a) Tobera combinable para aspirar en juntas y esquinas, etc. Muebles con acolchado, cortinas, etc. b) Tobera de fugas para aspirar en fugas y esquinas. c) Tobera de acolchados para aspirar el acolchado de muebles, cortinas, etc. d) Tobera de colchones para aspirar colchones, acolchados, etc. e) Tobera para suelos duros para aspirar superficies de suelos duros (baldosas, parquet, etc.) f) Pincel para muebles Para aspirar marcos de ventanas, armarios, perfiles, etc. *según equipamiento esImagen 12 En las pausas breves de aspiración puede emplear el dispositivo de aparcamiento de la parte posterior del aparato. Desplazar el gancho de la tobera de suelo en la ranura del lado posterior del aparato. Imagen 13 Al aspirar escaleras, por ejemplo, el aparato puede transportarse por ambos asideros. Tras el trabajo Imagen 14 Retirar el enchufe. Tirar un poco del cable de conexión al tendido eléctrico y soltarlo (entonces se enrollará automáticamente el cable mismo). Imagen 15 Para deponer en algún lugar o transportar el aparato, puede emplear el dispositivo de colocación de la parte inferior del aparato mismo. Colocar el aparato en sentido vertical. Desplazar el gancho de la tobera de suelo a la ranura del lado inferior del aparato. ¡Cambio de filtro! Substitución de la bolsa de polvo Imagen 16* La señalización de cambio de filtro de la tapa se pone de color amarillo. Imagen 17 Abrir la tapa accionando la palanca de cierre en la dirección de la flecha. Imagen 18 a) Cerrar y extraer la bolsa del polvo tirando de la brida o clip de cierre. b)Insertar la bolsa del polvo nueva en el soporte hasta el tope.

¡Atención! La bolsa se cierra solamente con el papel de filtro puesto. Tras aspirar partículas de polvo finas (por ejemplo, yeso, cemento, etc.) ha de limpiarse el motor del filtro; acaso haya de substituirse el microfiltro. Limpiar el filtro protector del motor El filtro protector del motor debe limpiarse regularmente sacudiéndolo o enjuagándolo. Imagen 19*

Extraer el filtro protector del motor en el sentido que indica la flecha.

Limpiar el filtro protector del motor sacudiéndolo.

Si el filtro está muy sucio, deberá enjuagarse. A continuación, se ha de poner a secar un mínimo de 24 horas.

Después de la limpieza, introducir el filtro en el aparato y cerrar el compartimento colector de polvo. Substitución del microfiltro (Se ha suprimido en aparatos que van equipados con un filtro HEPA). ¿Cuándo ha de substituirse? Con cada paquete nuevo de filtro de papel de recambio. Imagen 20*

Extraer el soporte del filtro y vascular.

Desechar el microfiltro higiénico viejo y colocar un microfiltro higiénico nuevo.

Insertar en el aparato el soporte del filtro y cerrar la tapa. Limpiar el filtro de salida El filtro de salida debe limpiarse regularmente sacudiéndolo o enjuagándolo. Imagen 21* Abrir el compartimento general (ver figura 17). Extraer el marco del filtro en la dirección de la flecha. Limpiar el filtro de salida sacudiéndolo. Si está muy sucio, deberá enjuagarse el filtro de salida. A continuación, se ha de poner a secar un mínimo de 24 horas. Desplazar el bastidor del filtro por debajo de las dos piezas de sujeción y bajarlo en la dirección de la flecha hasta que quede enclavado. Cerrar la tapa del compartimento colector de polvo. Cuidados y limpieza

Antes de llevar a cabo cualquier limpieza ha de apagarse el aparato y desconectarse del tendido eléctrico.

La aspiradora y todas las piezas de accesorio a base de material sintético pueden limpiarse con los agentes de limpieza habituales para materiales sintéticos.

No emplear ningún agente abrasivo, cristal o agentes de limpieza de uso general. No sumergir nunca la aspiradora en agua.

La cámara del polvo puede aspirarse en caso de necesidad con una segunda aspiradora o bien puede limpiarse sencillamente con un paño seco para el polvo o un pincel. No reservamos el derecho aintroducir modififaciones.
