MODE D'EMPLOI Sphera 20 BSA 2000 BOSCH

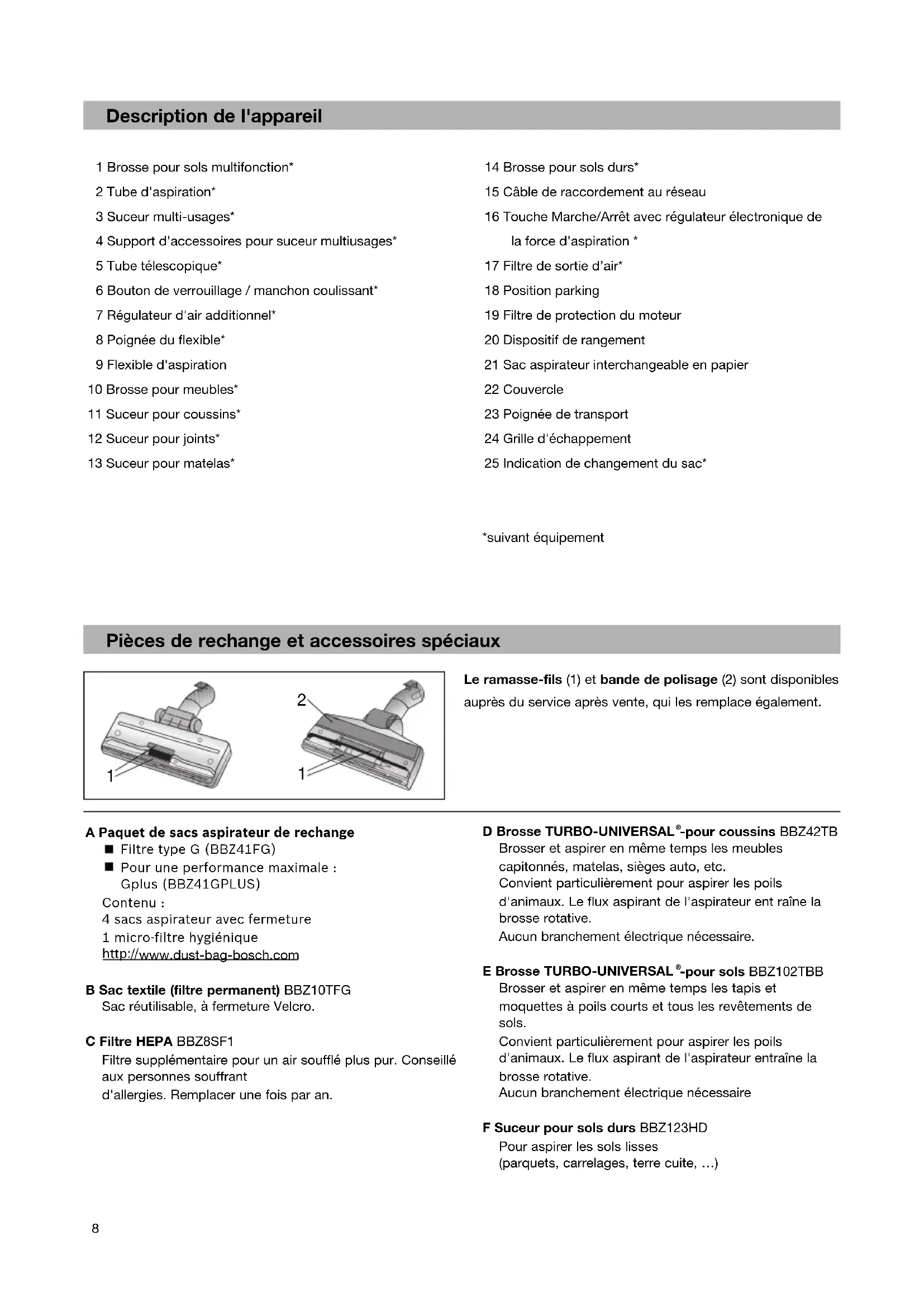

7Description de l'appareil 1 Brosse pour sols multifonction* 2 Tube d'aspiration* 3 Suceur multi-usages* 4 Support d'accessoires pour suceur multiusages* 5 Tube télescopique* 6 Bouton de verrouillage / manchon coulissant* 7 Régulateur d'air additionnel* 8 Poignée du flexible* 9 Flexible d'aspiration 10 Brosse pour meubles* 11 Suceur pour coussins* 12 Suceur pour joints* 13 Suceur pour matelas* 14 Brosse pour sols durs* 15 Câble de raccordement au réseau 16 Touche Marche/Arrêt avec régulateur électronique de la force d'aspiration * 17 Filtre de sortie d’air* 18 Position parking 19 Filtre de protection du moteur 20 Dispositif de rangement 21 Sac aspirateur interchangeable en papier 22 Couvercle 23 Poignée de transport 24 Grille d'échappement 25 Indication de changement du sac* *suivant équipement Pièces de rechange et accessoires spéciaux Le ramasse-fils (1) et bande de polisage (2) sont disponibles auprès du service après vente, qui les remplace également.

A Paquet de sacs aspirateur de rechange Filtre type G (BBZ41FG) Pour une performance maximale : Gplus (BBZ41GPLUS) Contenu : 4 sacs aspirateur avec fermeture 1 micro-filtre hygiénique http:// www.dust-bag-bosch.com B Sac textile (filtre permanent) BBZ10TFG Sac réutilisable, à fermeture Velcro. C Filtre HEPA BBZ8SF1 Filtre supplémentaire pour un air soufflé plus pur. Conseillé aux personnes souffrant d'allergies. Remplacer une fois par an. D Brosse TURBO-UNIVERSAL

-pour coussins BBZ42TB Brosser et aspirer en même temps les meubles capitonnés, matelas, sièges auto, etc. Convient particulièrement pour aspirer les poils d'animaux. Le flux aspirant de l'aspirateur ent raîne la brosse rotative. Aucun branchement électrique nécessaire. E Brosse TURBO-UNIVERSAL

-pour sols BBZ102TBB Brosser et aspirer en même temps les tapis et moquettes à poils courts et tous les revêtements de sols. Convient particulièrement pour aspirer les poils d'animaux. Le flux aspirant de l'aspirateur entraîne la brosse rotative. Aucun branchement électrique nécessaire F Suceur pour sols durs BBZ123HD Pour aspirer les sols lisses (parquets, carrelages, terre cuite, …) 8fr Nous vous remercions d'avoir choisi un aspirateur Bosch de la série BSA. Cette notice d'utilisation présente différents modèles BSA. Il est donc possible que les caractéristiques et fonctions décrites ne correspondent pas toutes à votre modèle. Utilisez exclusivement les accessoires d'origine Bosch. Ils sont spécialement conçus pour votre aspirateur, afin d'obtenir un résultat de nettoyage optimal. Conservez cette notice d'utilisation. Si vous remettez l'aspirateur à un tiers, veuillez-y joindre sa notice d'utilisation. Utilisation conforme aux prescriptions et à l'emploi prévu Cet aspirateur est destiné exclusivement à l'emploi domestique et non pas à l'usage industriel. Utilisez l'aspirateur exclusivement selon les indications figurant dans cette notice d'utilisation. Le fabricant n'est pas responsable d'éventuels dommages résultant d'un emploi non conforme ou d'un maniement incorrect. Veuillez donc respecter impérativement les consignes suivantes! L'aspirateur doit être utilisé uniquement avec : un sac aspirateur d'origine des pièces de rechange, accessoires ou accessoires spéciaux d'origine Consignes de sécurité Cet aspirateur répond aux règles techniques reconnues et aux prescriptions de sécurité applicables. Raccorder et mettre l'aspirateur en service uniquement selon les indications figurant sur la plaque signalétique.. Ne jamais aspirer sans sac aspirateur. => L'appareil peut être endommagé! Permettre aux enfants 'utiliser l'aspirateur uniquement sous surveillance. Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales restreintes, ou ayant un manque d'expérience et de connaissances, sauf si une personne responsable les a instruites au maniement de l'appareil. L'aspirateur ne doit pas être utilisé pour : aspirer sur des personnes ou des animaux l'aspiration de : – substances nocives, à arêtes vives, chaudes ou incandescentes – substances humides ou liquides – substances et gaz facilement inflammables ou explosifs – cendres, suie des poêles et d'installations de chauffage central – poussières de toner provenant d'imprimantes et de photocopieurs. Eviter d'aspirer avec la poignée, les suceurs et le tube à proximité de la tête. => Il y a risque de blessures! Lors de l'aspiration, placez l'appareil sur un support ferme, sûr. Lors de l'aspiration sur des escaliers, l'appareil doit toujours se trouver plus bas que l'utilisateur. Dans les cas suivants, vous devez immédiatement mettre l'appareil hors service et contacter le service après-vente : – si le cordon électrique est endommagé. – si par inadvertance vous avez aspiré du liquide ou si du liquide est parvenu dans l'intérieur de l'appareil – si l'appareil est tombé. Ne pas utiliser le cordon électrique pour porter / transporter l'aspirateur. En cas de fonctionnement continu de plusieurs heures, dérouler complètement le cordon électrique. Ne pas tirer sur le cordon électrique, mais sur la fiche pour déconnecter l'appareil du secteur. Ne pas tirer le cordon électrique par-dessus d'arêtes vives et ne pas le coincer. Avant tous les travaux sur l'aspirateur et les accessoires, retirer la fiche de la prise. Ne pas mettre l'aspirateur en service s'il est défectueux. En cas de panne, retirer la fiche de la prise. Pour éviter des dangers, seul le service après-vente agréé est autorisé à effectuer des réparations et le remplacement de pièces de rechange sur l’aspirateur. Ne pas exposer l'aspirateur aux influences atmosphériques, à l'humidité ni aux sources de chaleur. L'aspirateur n'est pas approprié au travail de chantier. => L'aspiration de gravats peut conduire à l'endommagement de l'appareil. Eteignez l'appareil si vous n'aspirez pas. Rendre immédiatement inutilisables les appareils hors d'usage, ensuite mettre l'appareil au rebut de manière réglementaire. Les sacs plastiques et les films doivent être conservés hors portée de jeunes enfants et être éliminés (Risque d'asphyxie). ne pas mettre des substances inflammables ou à base d'alcool sur les filtres (sac aspirateur, filtre de protection du moteur, filtre de sortie d'air etc.). 9fr Indication pour la mise au rebut Emballage L'emballage protège l'aspirateur contre un endommagement pendant le transport. Il est constitué de matériaux écologiques et est donc recyclable. Les matériaux d'emballage qui ne sont plus utilisés doivent être mis au rebut aux points collecteurs du système de recyclage «Point vert». Appareil usagé Les appareils usagés contiennent souvent des matériaux précieux. Remettez donc votre appareil usagé à votre revendeur ou à un centre de recyclage pour la revalorisation. Pour connaître les possibilités d'élimination actuelles, demandez à votre revendeur ou à votre mairie. Mise au rebut des filtres et des sacs aspirateurs Les filtres et les sacs aspirateurs sont fabriqués dans une matière compatible avec l'environnement. Dans la mesure où ils ne contiennent pas de substances interdites pour les ordures ménagères ils peuvent être éliminés par les ordures ménagères normale.

Important La prise de secteur doit être protégée par un fusible d'au moins 16 A. Si le disjoncteur se déclenche lors de la mise en marche de l'appareil, ceci peut être dû au fait que d'autres appareils électriques d'une puissance connectée élevée sont branchés en même temps sur le même circuit électrique. Le déclenchement du disjoncteur peut être évité en réglant l'appareil sur la plus faible puissance avant de le mettre en marche et en le réglant ensuite sur une puissance supérieure. Prière d'ouvrir les pages portant les illustrations. Avant la première utilisation Figure 1* Emmancher la poignée sur le flexible d’aspiration et l’enclencher. Mise en service Figure 2 a) Enclencher l'embout du flexible d'aspiration dans l'ouverture d'aspiration. b) Pour retirer le flexible d'aspiration, appuyer sur les deux boutons d'arrêt et retirer le flexible. Figure 3* Assembler la poignée et le tube d'aspiration. Figure 4* a) Assembler la brosse pour sols et le tube d'aspiration. b) Enficher le tube télescopique dans l'embout du suceur pour sol et le tourner pour le bloquer. Figure 5* a) Assembler les tubes d'aspiration. b) Pousser le bouton de réglage / le manchon coulissant dans le sens de la flèche pour déverrouiller le tube télescopique et régler la longueur souhaitée. Figure 6* Enfoncer le support d'accessoires sur le suceur multi- usages et le fixer sur le tuyau d'aspiration / télescopique. Figure 7 Saisir la fiche et tirer le câble de raccordement au réseau de la longueur souhaitée et introduire la fiche de secteur dans la prise. Figure 8 Mettre l'aspirateur en marche/l'arrêter en actionnant le bouton Marche/Arrêt dans le sens de la flèche. Figure 9* a) Régler la force d'aspiration en tournant le bouton Marche/Arrêt dans le sens de la flèche. b) Actionner le régulateur d'air additionnel dans le sens de la flèche pour régler en plus la puissance d'aspiration.

Ouverture d'air additionnel ouverte Réduction de la puissance d'aspiration

Ouverture d'air additionnel fermée Puissance d'aspiration maximale Aspiration Figure 10 Régler le suceur pour sols :

sols lisses Figure 11* Aspiration avec les accessoires (les enficher sur la poignée ou le tube d'aspiration, selon les besoins). a) Suceur multi-usages Pour aspirer les joints et dans les coins et pour les meubles capitonnés, les rideaux, etc. b) Suceur pour joints Pour aspirer les joints et dans les coins. c) Suceur pour coussins Pour aspirer les meubles capitonnés, les rideaux, etc. d) Suceur pour matelas Pour aspirer les matelas, les coussins, etc. e) Suceur pour sols durs Pour aspirer les revêtements de sols durs (carrelages, parquets, etc.) *suivant équipement 10fr f) Brosse pour meubles Pour aspirer les cadres de fenêtres, les armoires, les moulures, etc. Figure 12 Pour les pauses de courte durée pendant l'utilisation, vous pouvez utiliser la position parking qui se trouve sur l'arrière de l'appareil. Introduire le crochet situé surla brosse dans l'encoche sur l'arrière de l'appareil. Figure 13 Pendant l'utilisation, par exemple dans un escalier, vous pouvez transporter l'appareil à l'aide des deux poignées. Lorsque le travail est terminé Figure 14 Débrancher la fiche de secteur. Tirer légèrement sur le câble de raccordement au réseau et le relâcher (le câble s'enroule automatiquement). Figure 15 Pour entreposer/transporter l'appareil, vous pouvez utiliser le dispositif de rangement situé sous l'appareil. Placer l'appareil verticalement. Introduire le crochet situé sur la brosse dans l'encoche situé sous l'appareil. Changement du sac Changement du sac à poussière Figure 16* L'indicateur de changement du sac sur le couvercle devient jaune. Figure 17 Ouvrir le couvercle en actionnant le levier de fermeture dans le sens de la flèche. Figure 18 a) Fermer le sac à poussière en tirant la languette de fermeture et le retirer. b) Introduire le nouveau sac à poussière en le poussant à fond dans le support.

Attention : le couvercle ne se ferme que lorsque le sac en papier est en place ! Après avoir aspiré des poussières fines (comme par exemple du plâtre, du ciment, etc.), nettoyer le sac du moteur et remplacer éventuellement le microfiltre. Nettoyer le filtre de protection du moteur Le filtre de protection du moteur devrait être régulièrement nettoyé en le frappant ou le rinçant! Figure 19*

Ouvrir le couvercle du compartiment de poussière (voir fig. 17).

Retirer le filtre de protection du moteur dans le sens de la flèche.

Nettoyer le filtre de protection du moteur en le frappant.

Si le filtre de protection du moteur est très encrassé, il est recommandé de le rincer. Laisser ensuite sécher le filtre au moins 24 heures.

Après le nettoyage, glisser le filtre de protection du moteur dans l’appareil et fermer le couvercle du compartiment de poussière. Changement du filtre avant moteur (Ne s’applique pas aux appareils équipés d’un fitre HEPA). Quand le remplacer : chaque fois que l'on entame un nouveau paquet de sacs de rechange en papier. Figure 20*

Ouvrir le couvercle.

Retirer le support du filtre et l'ouvrir.

Retirer le microfiltre hygiénique usagé et le remplacer par un nouveau microfiltre hygiénique.

Introduire le support du filtre dans l'appareil et fermer le couvercle. Nettoyer le filtre de sortie d'air Le filtre de sortie d'air doit être nettoyé régulièrement en le frappant ou en le rinçant ! Figure 21* Ouvrir le couvercle du compartiment de poussière (cf. fig. 17). Retirer le cadre de filtre dans le sens de la flèche. Nettoyer le filtre de sortie d'air en le frappant. Si le filtre de sortie d'air est très encrassé, il est recommandé de le rincer. Laisser ensuite sécher le filtre au moins 24 heures. Pousser le cadre de filtre sous les deux renforts de fixation et le pivoter dans le sens de la flèche jusqu'à ce qu'il s'enclenche. Fermer le couvercle du compartiment de poussière. Entretien

Avant chaque nettoyage, arrêter l'appareil et débrancher la fiche de secteur.

Un produit nettoyant pour matières plastiques suffit pour nettoyer l'aspirateur et les accessoires en matière plastique.

Ne pas utiliser de nettoyants abrasifs, pour verre ou universels. Ne jamais plonger l'aspirateur dans l'eau.

Si besoin est, vous pouvez aspirer le compartiment à poussière à l'aide d'un second aspirateur ou le nettoyer simplement avec un chiffon à poussière / pinceau à poussière sec. Sous réserve de modifications techniques
