MANUALE UTENTE Sphera 20 BSA 2000 BOSCH

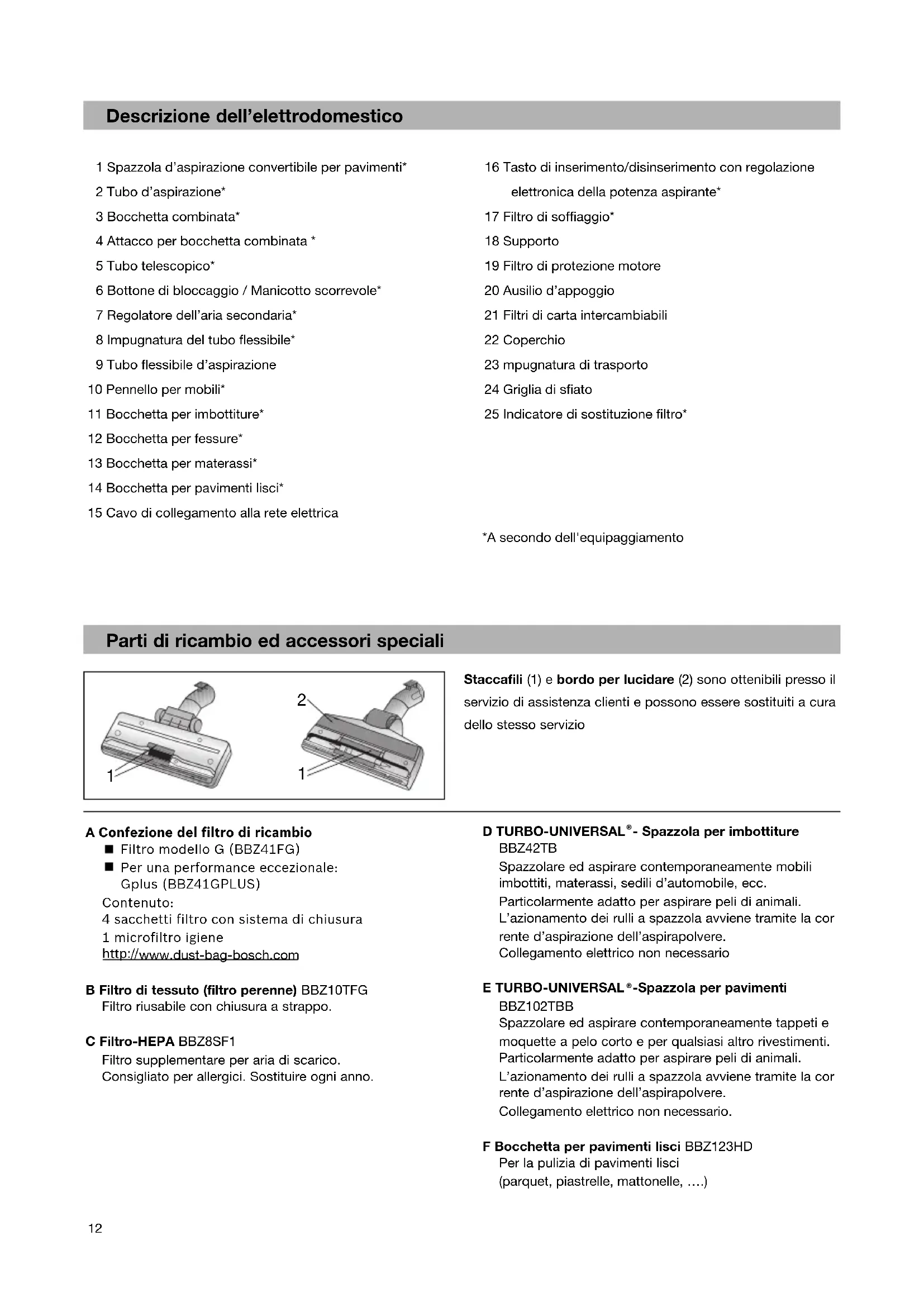

Descrizione dell’elettrodomestico 1 Spazzola d’aspirazione convertibile per pavimenti* 2 Tubo d’aspirazione* 3 Bocchetta combinata* 4 Attacco per bocchetta combinata * 5 Tubo telescopico* 6 Bottone di bloccaggio / Manicotto scorrevole* 7 Regolatore dell’aria secondaria* 8 Impugnatura del tubo flessibile* 9 Tubo flessibile d’aspirazione 10 Pennello per mobili* 11 Bocchetta per imbottiture* 12 Bocchetta per fessure* 13 Bocchetta per materassi* 14 Bocchetta per pavimenti lisci* 15 Cavo di collegamento alla rete elettrica 16 Tasto di inserimento/disinserimento con regolazione elettronica della potenza aspirante* 17 Filtro di soffiaggio* 18 Supporto 19 Filtro di protezione motore 20 Ausilio d’appoggio 21 Filtri di carta intercambiabili 22 Coperchio 23 mpugnatura di trasporto 24 Griglia di sfiato 25 Indicatore di sostituzione filtro* *A secondo dell'equipaggiamento Parti di ricambio ed accessori speciali Staccafili (1) e bordo per lucidare (2) sono ottenibili presso il servizio di assistenza clienti e possono essere sostituiti a cura dello stesso servizio

A Confezione del filtro di ricambio Filtro modello G (BBZ41FG) Per una performance eccezionale: Gplus (BBZ41GPLUS) Contenuto: 4 sacchetti filtro con sistema di chiusura 1 microfiltro igiene http:// www.dust-bag-bosch.com B Filtro di tessuto (filtro perenne) BBZ10TFG Filtro riusabile con chiusura a strappo. C Filtro-HEPA BBZ8SF1 Filtro supplementare per aria di scarico. Consigliato per allergici. Sostituire ogni anno. D TURBO-UNIVERSAL

- Spazzola per imbottiture BBZ42TB Spazzolare ed aspirare contemporaneamente mobili imbottiti, materassi, sedili d’automobile, ecc. Particolarmente adatto per aspirare peli di animali. L’azionamento dei rulli a spazzola avviene tramite la cor rente d’aspirazione dell’aspirapolvere. Collegamento elettrico non necessario E TURBO-UNIVERSAL

-Spazzola per pavimenti BBZ102TBB Spazzolare ed aspirare contemporaneamente tappeti e moquette a pelo corto e per qualsiasi altro rivestimenti. Particolarmente adatto per aspirare peli di animali. L’azionamento dei rulli a spazzola avviene tramite la cor rente d’aspirazione dell’aspirapolvere. Collegamento elettrico non necessario. F Bocchetta per pavimenti lisci BBZ123HD Per la pulizia di pavimenti lisci (parquet, piastrelle, mattonelle, ….)Siamo lieti che Lei abbia scelto un'aspirapolvere Bosch della serie BSA. Nelle presenti istruzioni per l'uso verranno illustrati diversi modelli BSA. È pertanto possibile che non tutte le caratteristiche dell'equipaggiamento e le funzioni qui descritte riguardino il modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per la Sua aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile. Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso. Utilizzo conforme Questo aspirapolvere è destinato esclusivamente all'utilizzo in ambito domestico e non è adatto per uso industriale. Utilizzare l'aspirapolvere soltanto così come indicato dalle presenti istruzioni per l'uso. Il costruttore non si assume alcuna responsabilità per gli eventuali danni causati da un utilizzo non conforme o errato. Si raccomanda pertanto di osservare scrupolosamente le seguenti avvertenze. L'aspirapolvere può essere utilizzato esclusivamente con: Sacchetto filtro originale Parti di ricambio, accessori o accessori speciali originali Norme di sicurezza Questo apparecchio è conforme alle regole tecniche riconosciute e alle norme di sicurezza in vigore. Collegare e mettere in funzione l'aspirapolvere solo conformemente a quanto riportato sulla targhetta di identificazione. Non utilizzare mai l'aspirapolvere senza il sacchetto filtro. => L'apparecchio può danneggiarsi! I bambini possono utilizzare l'aspirapolvere soltanto sotto la sorveglianza di un adulto. Le persone (inclusi i bambini) con abilità fisiche, sensoriali o mentali limitate o prive dell'esperienza e delle conoscenze necessarie non devono utilizzare l'apparecchio senza sorveglianza o addestramento da parte di una persona responsabile per la sicurezza. L'aspirapolvere non deve essere utilizzato: su persone o animali per l'aspirazione di: – sostanze nocive, oggetti affilati, materiali caldi o incandescenti – sostanze umide o liquide – materiali e sostanze infiammabili o esplosive – cenere, fuliggine delle stufe di maiolica e degli impianti di riscaldamento centrali – polvere di toner di stampanti o fotocopiatrici. Non tenere l'impugnatura, le spazzole e il tubo in prossimità della testa quando si utilizza l'apparecchio. => Pericolo di lesioni! Durante la pulizia, appoggiare l'aspirapolvere su una base solida e sicura. Durante la pulizia delle scale tenersi sempre al di sopra dell'apparecchio. Nei seguenti casi, disattivare subito l'apparecchio e contattare il servizio di assistenza tecnica: – se l'allacciamento alla rete è danneggiato – se è stato inavvertitamente aspirato del liquido o se all'interno dell'apparecchio è presente del liquido – se l'apparecchio è caduto. Non utilizzare il cavo di allacciamento alla rete per tirare/trasportare l'aspirapolvere. In caso di uso prolungato, estrarre completamente il cavo di collegamento alla rete elettrica. Per staccare l'apparecchio dalla rete, afferrare la spina senza tirare il cavo di collegamento alla rete elettrica. Non far passare il cavo di collegamento alla rete elettrica su bordi affilati e non schiacciarlo. Staccare la spina dalla rete elettrica prima di effettuare lavori sull'aspirapolvere o sugli accessori. Non mettere in funzione l'apparecchio se danneggiato. In caso di anomalia, staccare la spina dalla rete elettrica. Per evitare pericoli, le riparazioni e le sostituzioni delle parti di ricambio dell’aspirapolvere devono essere effettuate esclusivamente dal servizio di assistenza tecnica autorizzato. Proteggere l'aspirapolvere dal maltempo, dall'umidità e dalle fonti di calore. L'aspirapolvere non è adatto all'uso nei cantieri. => L'aspirazione di macerie può causare il danneggiamento dell'apparecchio. Disattivare l'apparecchio quando non lo si usa. Gli apparecchi dismessi devono essere resi immediatamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia. Tenere fuori dalla portata dei bambini i sacchetti di plastica e le pellicole di imballaggio e smaltirli correttamente (pericolo di soffocamento). non versare sostanze infiammabili o contenenti alcool sui filtri (sacchetto filtro, filtro di protezione motore, filtro aria, ecc.). Avvertenze per lo smaltimento Imballaggio L'imballaggio protegge l'aspirapolvere da eventuali danni durante il trasporto. È costituito da materiali non inquinanti e può pertanto essere riciclato. Provvedere allo smaltimento dei materiali di imballaggio non più necessari rivolgendosi ai centri di raccolta per il sistema di riciclaggio "Punto verde".

it14 Apparecchio dismesso Gli apparecchi dismessi contengono ancora molteplici materiali preziosi. Si consiglia pertanto di restituire l'apparecchio dismesso al proprio rivenditore o presso un centro di riciclaggio. Per informazioni sulle modalità del riciclaggio, rivolgersi al proprio rivenditore o all'amministrazione comunale della propria città. Smaltimento del filtro e del sacchetto filtro Il filtro e il sacchetto filtro sono realizzati con materiali non inquinanti. Poiché sia il filtro che il sacchetto filtro non contengono alcune sostanze nocive è possibile smaltirli con i rifiuti domestici.

Attenzione La presa di rete deve essere protetta attraverso un interruttore di sicurezza di almeno 16 A. Se il dispositivo di protezione scatta al momento dell'attivazione dell'apparecchio, la causa può essere dovuta al fatto che altri apparecchi con elevata potenza allacciata sono stati collegati contemporaneamente allo stesso circuito. Per evitare che il dispositivo salvavita scatti, prima di attivare l'apparecchio impostare il livello di potenza minimo e scegliere quindi solo successivamente un livello di potenza superiore. Aprire la pagina con le illustrazioni Prima di utilizzare l’apparecchio per la prima volta Figura 1* Collegare e fissare l’impugnatura al tubo flessibile di aspirazione. Messa in funzione Figura 2 a) IInserire fino al punto d’arresto il manicotto del tubo flessibile d’aspirazione nell’apposito raccordo. b) Per staccare il tubo flessibile premere sui due arresti. Figura 3* Unire assieme maniglia e tubo flessibile. Figura 4* a) Unire assieme bocchetta per pavimenti e tubo d’aspirazione. b) Inserire il tubo telescopico nel raccordo della bocchetta per pavimenti e bloccarlo con un movimento di rotazione. Figura 5* a) Unire assieme i tubi d’aspirazione. b) Per impostare la necessitata lunghezza sbloccare il tubo telescopico mediante il pulsante di regolazione e spostare il manicotto scorrevole in direzione della freccia. Figura 6* Inserire l’attacco per gli accessori sulla bocchetta combinata e poi collegare al tubo d’aspirazione/tubo telescopico Figura 7 Afferrare la spina del cavo di collegamento ed estrarre la desiderata lunghezza di cavo; inserire la spina in una presa di corrente. Figura 8 Inserire/disinserire l’aspirapolvere azionando il comando di inserimento/disinserimento nella relativa direzione della freccia. Figura 9* a) Regolare la potenza d’aspirazione girando il comando di inserimento/disinserimento nella relativa direzione della freccia. b) La potenza d’aspirazione può essere ulteriormente regolata mediante il regolatore dell’aria secondaria.

Apertura del regolatore dell’aria secondaria riduzione della potenza d’aspirazione

Chiusura del regolatore dell’aria secondaria imassima potenza aspirante Aspirare Figura 10 Impostare la spazzola d’aspirazione per pavimenti

Pavimento liscio Figura 11* Aspirare con accessori (collegare ovvero inserire sul tubo d’aspirazione a seconda del fabbisogno) a) Bocchetta combinata Per l’aspirazione di fessure ed angoli ovvero per aspirazione mobili imbottiti, tendine, ecc. b) Bocchetta per fessure Per l’aspirazione di fessure ed angoli. c) Bocchetta per imbottiture Per l’aspirazione di mobili imbottiti, tendine, ecc. d) Bocchetta per materassi Per l’aspirazione di materassi, imbottiture. ecc. e) Bocchetta per pavimenti lisci Per l’aspirazione di pavimenti con rivestimenti lisci (piastrelle, parquet, ecc.) f) Pennello per mobili per aspirare incorniciature di finestre, armadi, profilati, ecc. *A secondo dell'equipaggiamento itFigura 12 Per brevi pause è possibile utilizzare l’ausilio d’appoggio presente sul retro dell’elettrodomestico. Inserire il gancio A presente sulla bocchetta per pavimenti nell’incavo presente sul retro dell’aspirapolvere. Figura 13 Per utilizzare l’aspirapolvere in luoghi scomodi, ad esempio su scale, è possibile trasportare l’elettrodomestico afferrandolo per le due maniglie. Dopo aver fatto uso dell’aspirapolvere Figura 14 Staccare la spina dalla presa di corrente. Tirare brevemente il cavo di collegamento e lasciarlo poi libero (il cavo si avvolge automaticamente)”. Figura 15 Per riporre/trasportare l’elettrodomestico è possibile far uso dell’ausilio di riposizione presente sul retro dell’aspirapolvere. Collocare l’aspirapolvere in posizione verticale e Inserire il gancio presente sulla spazzola per pavimenti nell’incavo presente sul lato inferiore dell’aspirapolvere. Sostituzione dei filtri Sostituire del sacchetto raccoglipolvere Figura 16* L’indicatore di sostituzione filtro sostituzione presente sul coperchio assume il colore giallo. Figura 17 Aprire il coperchio azionando la leva di chiusura in direzione della freccia. Figura 18 a) Chiudere il sacchetto della polvere tirando l’apposita linguetta ed estrarlo dall’aspirapolvere. b) Inserire fino all’arresto nel supporto un nuovo sacchetto della polvere.

Attenzione – Chiudere il coperchio solo dopo aver applicato il filtro di carta. Dopo aver aspirato polveri finissime (come ad esempio gesso, cemento, ecc.), pulire il filtro del motore, se necessario sostituire il microfiltro. Pulizia del filtro di protezione del motore Si consiglia di pulire il filtro di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo! Figura 19*

Aprire il coperchio del vano di raccolta dello sporco (cfr. Figura 17).

Estrarre il filtro di protezione del motore nel senso indicato dalla freccia.

Pulire il filtro di protezione del motore battendolo leggermente.

In caso di forte imbrattamento, é necessario lavare il filtro di protezione del motore. Successivamente, lasciarlo asciugare per almeno 24 ore.

In seguito alla pulizia, inserire il filtro di protezione del motore nell’apparecchio e chiudere il coperchio del vano di raccolta dello sporco. Sostituzione del microfiltro d’igiene (Non è presente negli apparecchi dotati di filtro HEPA). Quando va sostituito il microfiltro: all’inizio di ogni nuova confezione di filtri di carta. Figura 20*

Aprire il coperchio.

Estrarre ed aprire il supporto del filtro.

Smaltire il vecchio microfiltro d’igiene ed inserire il nuovo nel supporto.

Spingere il supporto del filtro nell’elettrodomestico e chiudere il coperchio. Pulizia del filtro igienico Si consiglia di pulire il filtro igienico a intervalli regolari, battendolo leggermente e lavandolo! Figura 21* Aprire il coperchio del vano di raccolta dello sporco (cfr. Figura 17). Estrarre il supporto del filtro nel senso indicato dalla freccia. Pulire il filtro igienico battendolo leggermente In caso di sporco resistente, lavare il filtro igienico. Successivamente, lasciarlo asciugare per almeno 24 ore. Spingere il supporto del filtro al di sotto delle due alette e muoverlo nel senso indicato dalla freccia finché non si innesta in posizione. Chiudere il coperchio del vano di raccolta dello sporco. Cura dell’elettrodomestico

Prima di procedere ad ogni pulizia disinserire l’elettrodomestico e staccare sempre la spina dalla presa di corrente.

L’aspirapolvere e tutti gli accessori di plastica possono essere puliti con un normale detersivo per parti di plastica.

Non utilizzare detersivi abrasivi, detersivi per vetri oppure detersivi d’uso generale. Non immergere mai in acqua l’aspirapolvere.

Alla necessità l’interno dell’aspirapolvere può essere aspirato con un altro aspirapolvere oppure con un panno o pennello asciutti. Cambiamenti riservati.
