BRUKSANVISNING Sphera 20 BSA 2000 BOSCH

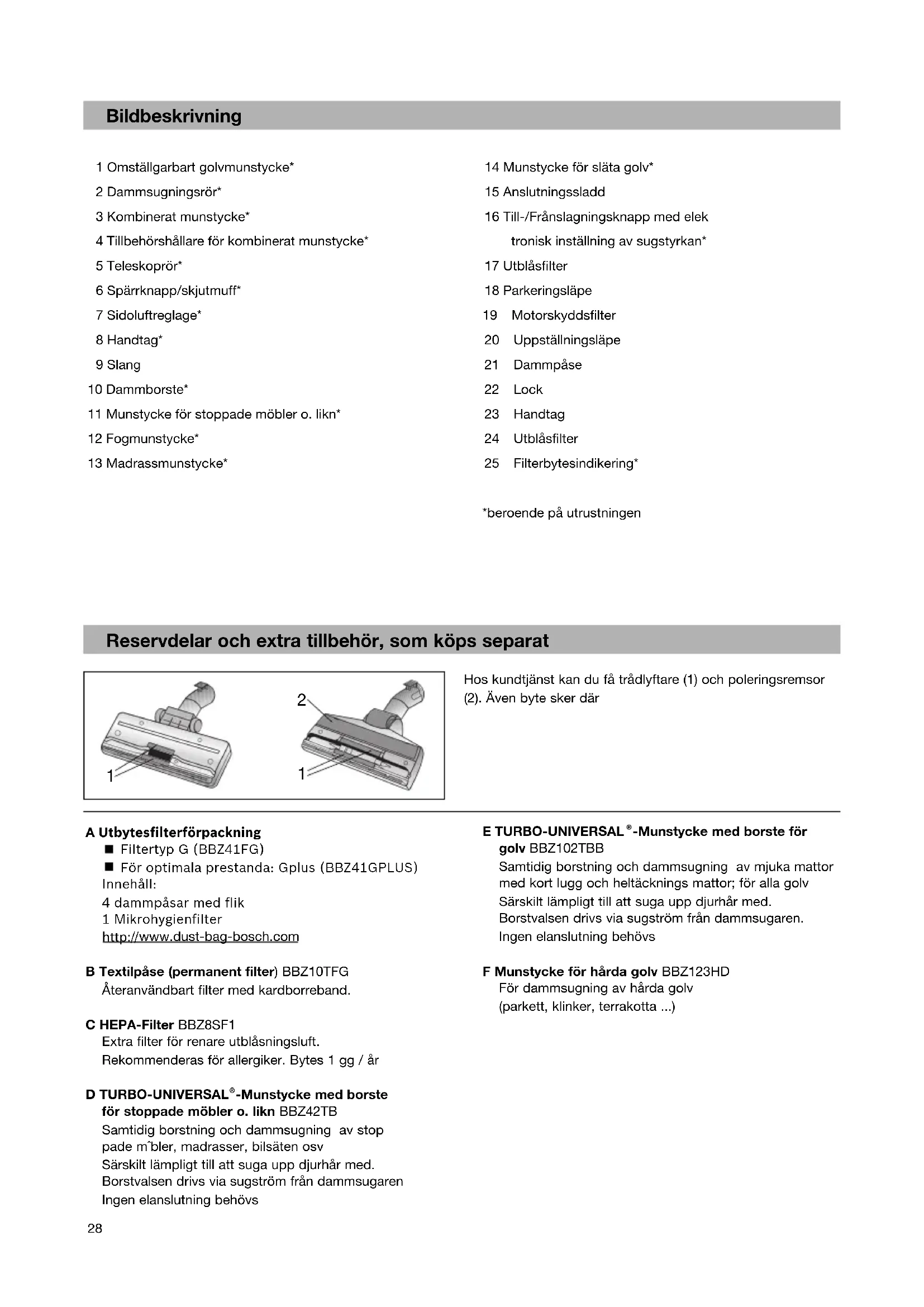

no28 Bildbeskrivning 1 Omställgarbart golvmunstycke* 2 Dammsugningsrör* 3 Kombinerat munstycke* 4 Tillbehörshållare för kombinerat munstycke* 5 Teleskoprör* 6 Spärrknapp/skjutmuff* 7 Sidoluftreglage* 8 Handtag* 9 Slang 10 Dammborste* 11 Munstycke för stoppade möbler o. likn* 12 Fogmunstycke* 13 Madrassmunstycke* 14 Munstycke för släta golv* 15 Anslutningssladd 16 Till-/Frånslagningsknapp med elek tronisk inställning av sugstyrkan* 17 Utblåsfilter 18 Parkeringsläpe 19 Motorskyddsfilter 20 Uppställningsläpe 21 Dammpåse 22 Lock 23 Handtag 24 Utblåsfilter 25 Filterbytesindikering* *beroende på utrustningen Reservdelar och extra tillbehör, som köps separat Hos kundtjänst kan du få trådlyftare (1) och poleringsremsor (2). Även byte sker där

A Utbytesfilterförpackning Filtertyp G (BBZ41FG) För optimala prestanda: Gplus (BBZ41GPLUS) Innehåll: 4 dammpåsar med flik 1 Mikrohygienfilter http:// www.dust-bag-bosch.com B Textilpåse (permanent filter) BBZ10TFG Återanvändbart filter med kardborreband. C HEPA-Filter BBZ8SF1 Extra filter för renare utblåsningsluft. Rekommenderas för allergiker. Bytes 1 gg / år D TURBO-UNIVERSAL

-Munstycke med borste för stoppade möbler o. likn BBZ42TB Samtidig borstning och dammsugning av stop pade mˆbler, madrasser, bilsäten osv Särskilt lämpligt till att suga upp djurhår med. Borstvalsen drivs via sugström från dammsugaren Ingen elanslutning behövs E TURBO-UNIVERSAL

-Munstycke med borste för golv BBZ102TBB Samtidig borstning och dammsugning av mjuka mattor med kort lugg och heltäcknings mattor; för alla golv Särskilt lämpligt till att suga upp djurhår med. Borstvalsen drivs via sugström från dammsugaren. Ingen elanslutning behövs F Munstycke för hårda golv BBZ123HD För dammsugning av hårda golv (parkett, klinker, terrakotta ...)Tack för att du valt att köpa en Bosch-dammsugare i BSA-serien. Bruksanvisningen visar olika BSA-modeller. Det kan alltså hända att vissa finesser och funktioner inte gäller just din modell. Använd bara originaltillbehör från Bosch, de är specialframtagna till dammsugaren för att ge bästa möjliga sugeffekt. Spara bruksanvisningen. Skicka med bruksanvisningen om dammsugaren byter ägare. Avsedd användning Dammsugaren är bara avsedd för hushållsanvändning, inte för yrkesanvändning. Du får bara använda dammsugaren enligt anvisningarna i bruksanvisningen. Tillverkaren tar inget ansvar för eventuella skador som uppstår på grund av ej avsedd eller felaktig användning. Du måste följa anvisningarna nedan! Dammsugaren är bara avsedd för användning med: Originaldammsugarpåse originalreservdelar, -tillbehör eller extratillbehör Säkerhetsanvisningar Dammsugaren uppfyller gällande teknisk praxis och säkerhetsföreskrifter. Anslut och använd bara dammsugaren enligt märkskylten. Dammsug aldrig utan dammsugarpåse. => Du kan skada dammsugaren! Håll barn under uppsikt, om du låter dem använda dammsugaren. Personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet/kunskaper (även barn) får inte använda enheten om inte någon ansvarar för att lära dem hur man använder enheten. Du får inte använda dammsugaren för att: dammsuga av människor och djur för att dammsuga av: – hälsofarliga ämnen, föremål med vassa kanter, heta eller glödande ämnen – fuktiga eller flytande ämnen – lättantändliga eller explosiva ämnen och gaser – aska, sot från kakelugnar och pannor – tonerdamm från skrivare och kopiatorer. Dammsug aldrig med handtag, munstycke eller rör i närheten av huvudet. => Risk för personskador! Ställ enheten på stadigt, säkert underlag när du dammsuger. Dammsuger du trappor, så ska enheten alltid stå nedanför användaren. Slå av enheten direkt och kontakta service i följande fall: – om sladden är trasig. – om du av misstag sugit upp vätska eller det kommit in vätska inuti enheten – om enheten fallit. Använd inte sladden för att bära/transportera dammsugaren. Dra ut sladden helt vid kontinuerlig användning i flera timmar. Dra i kontakten, inte i sladden, när du tar ur elanslutningen till dammsugaren. Dra inte sladden över vassa kanter och se till så att den inte blir fastklämd. Slå alltid av och dra ur kontakten före arbeten på dammsugare och tillbehör. Använd inte dammsugaren om den är trasig. Dra ur kontakten om dammsugaren är trasig. Det är bara auktoriserad serviceverkstad som får göra reparationer och byta reservdelar på dammsugaren, allt för att undvika risker i användningen. Skydda dammsugaren från påverkan av väder, fukt och värme. Dammsugaren är inte avsedd för användning på byggarbetsplatser. => Suger du upp byggdamm, så kan du skada dammsugaren. Slå av enheten när du inte dammsuger. Gör uttjänta enheter obrukbara direkt, släng den sedan i återvinningen. Förvara och släng plastpåsar och folie så att småbarn inte kan komma åt dem. Kvävningsrisk! lägg inte på brännbara eller alkoholhaltiga ämnen på filtren (dammsugarpåsar, motorskydds-, utblåsfilter etc.). Återvinningstips Förpackningen Förpackningen skyddar dammsugaren från transportskador. Förpackningen består av miljövänliga material som går att återvinna. Släng det förpackningsmaterial du inte längre behöver i återvinningen. Uttjänt enhet Uttjänta enheter innehåller ofta värdefullt material. Så lämna uttjänt enhet hos återförsäljare resp. miljöcentral för återvinning. Information om återvinning får du hos din återförsäljare eller kommun.

sv30 Slänga filter och dammsugarpåse Filter och dammsugarpåsar är gjorda av miljövänliga material. Innehåller de inte ämnen du inte får slänga med hushållssoporna, så kan du slänga dem där.

Obs! Går säkringen när du slår på enheten, kan det bero på att du har andra effektkrävande elprodukter anslutna till samma strömkrets samtidigt. Ställ in enheten på lägsta effektläget innan du slår på och öka sedan effekt, så går inte säkringen. Vik ut bildsidorna Före första användning Fig. 1* Sätt fast handtaget på slangen och ställ in det. Att ta dammsugaren i bruk Fig. 2 a) Positionera änden på dammsugarslangen i sugöppningen, tills spärren hakar i b) För att dra ur slangen måste du trycka ihop båda spärrfjädrarna och dra. Fig. 3* Sätt ihop handgrepp och dammsugarrör Fig. 4* a) Sätt ihop golvmunstycke och dammsugarrör b) Sätt i teleskopröret i öppningen till golvmunstycket och spärra genom att vrida om Fig. 5* a) Sätt ihop dammsugarrören b) Genom att skjuta spärrknappen/muffen i pilens riktning reglas teleskopröret upp och önskad längd kan ställas in. Fig. 6* Skjut på tillbehörshållaren på det kombinerade munstycket och klicka fast den på dammsugar- /teleskopröret Fig. 7 Starta eller stäng av dammsugaren genom att trycka ner till-/från-knappen i pilens riktningstickproppen. Fig. 8 Ta tag i stickkontakten på sladden, dra ut sladden till önskad längd och sätt kontakten i vägguttaget Fig. 9* a) Reglera sugeffekten genom att vrida åt ena /eller andra hållet som pilen visar b) Genom att skjuta reglaget uppåt eller nedat, som pilarna visar, kan sugeffekten regleras manuellt

När detta reglage är öppet => sänks sugeffekten

När detta reglage är stängt => Maximal sugstyrka Dammsugning Fig. 10 Ställ in golvmunstycket

Mattor och heltäckningsmattor =>

Hårda golv => Fig. 11* Sugning med tillbehör (kan efter behov sättas på handgreppet resp. dammsugarröret) a) Kombinerat munstycke suger i fogar och hörn resp. stoppade möbler, gardiner osv. b) Fogmunstycke suger i fogar och hörn c) Munstycke för stoppade möbler o. likn. suger stoppade möbler, gardiner, osv. d) Madrassmunstycke suger madrasser, stoppade möbler osv. e) Munstycke för släta golv suger hård golvbeläggning (klinkers, parkett osv.) f) Dammborste Dammsuger fönsterkarmar och ñbänkar, skåp, bokhyllor, lampskärmar m.m. Fig. 12 Vid korta avbrott i dammsugningen kan parkeringshjälpen på dammsugarens baksida användas. Skjut in haken på golvmunstycket i späret på dammsugarens baksida. Fig. 13 Vid dammsugning t.ex. i trappor, kan dammsugaren lyftas i det ena eller andra handtaget. *beroende på utrustningen svEfter dammsugning Fig. 14 Dra ur stickproppen. Dra kort i sladden och släpp den sedan (sladden rullas upp automatiskt). Fig. 15 För förvaring/ flyttning av dammsugaren kan fˆrvaringshjälpen Ställ dammsugaren på högkant. Skjut in haken på golvmunstycket i spåret på dammsugarens undersida Filterbyte Utbyte av dammpåse Fig. 16* Indikeringslampan för filterbyte lyser gult på dammsugaren Fig. 17 IÖppna locket genom att skjuta låsanordningen i pilens riktning Fig. 18 a) Slut dammpåsen genom att dra i tillslutningsfliken och ta ur den b) Skjut in den nya dammpåsen till stoppspärren i hållaren

Efter dammsugning av fina dammpartiklar (som t. ex. gips, cement osv.) skall motorfiltret rengöras och mikrofiltret eventuellt bytas ut. Rengöra motorskyddsfiltret Rengör motorskyddsfiltret regelbundet genom att knacka ur resp. tvätta det. Fig. 19*

Öppna dammsugarlocket (se bild 17).

Dra ut motorskyddsfiltret i pilens riktning.

Rengör motorskyddsfiltret genom att knacka ur det.

Tvätta ur motorskyddsfiltret om det är väldigt smutsigt. Låt sedan filtret torka i minst 24 timmar.

Sätt tillbaka motorskyddsfiltret på plats och stäng dammsugarlocket. Byte av mikrofilter (Ej i dammsugare med HEPA-filter). När skall jag byta? - Vid varje ny förpackning av pappersdammpåsar. Fig. 20*

Drag ut filterhållaren och öppna den

Ta ur det gamla hygienfiltret och lägg i ett nytt hygienfilter

Skjut in filterhållaren igen och stäng locket Rengöra utblåsfilter Rengör utblåsfiltret regelbundet genom att knacka ur och slå det rent eller tvätta det. Fig. 21* Öppna locket till dammbehållaren (se bild 17). Dra ut filterramen i pilens riktning. Rengör utblåsfiltret genom att knacka ur det. Vid kraftig nedsmutsning ska utblåsfiltret tvättas ur. Låt därefter filtret torka i minst 24 timmar. Skjut in filterramen under de båda hållardetaljerna och sväng den i pilens riktning tills den snäpper på plats. Stäng locket till dammbehållaren. Skötsel

Stäng av dammsugaren och dra ur stickkontakten ur vägguttaget före varje rengöring

Dammsugaren och tillbehör av plastkan torkas ren med fuktig rengöringsduk.

Använd inga repande rengöringsmedel Doppa aldrig dammsugaren i vatten.

Dammsugaren kan vid behov rengöras inuti med hjälp av en annan dammsugare eller med en torr dammtrasa eller dammborste. Teniska ändringar förbehålles.
