HASZNÁLATI ÚTMUTATÓ Sphera 20 BSA 2000 BOSCH

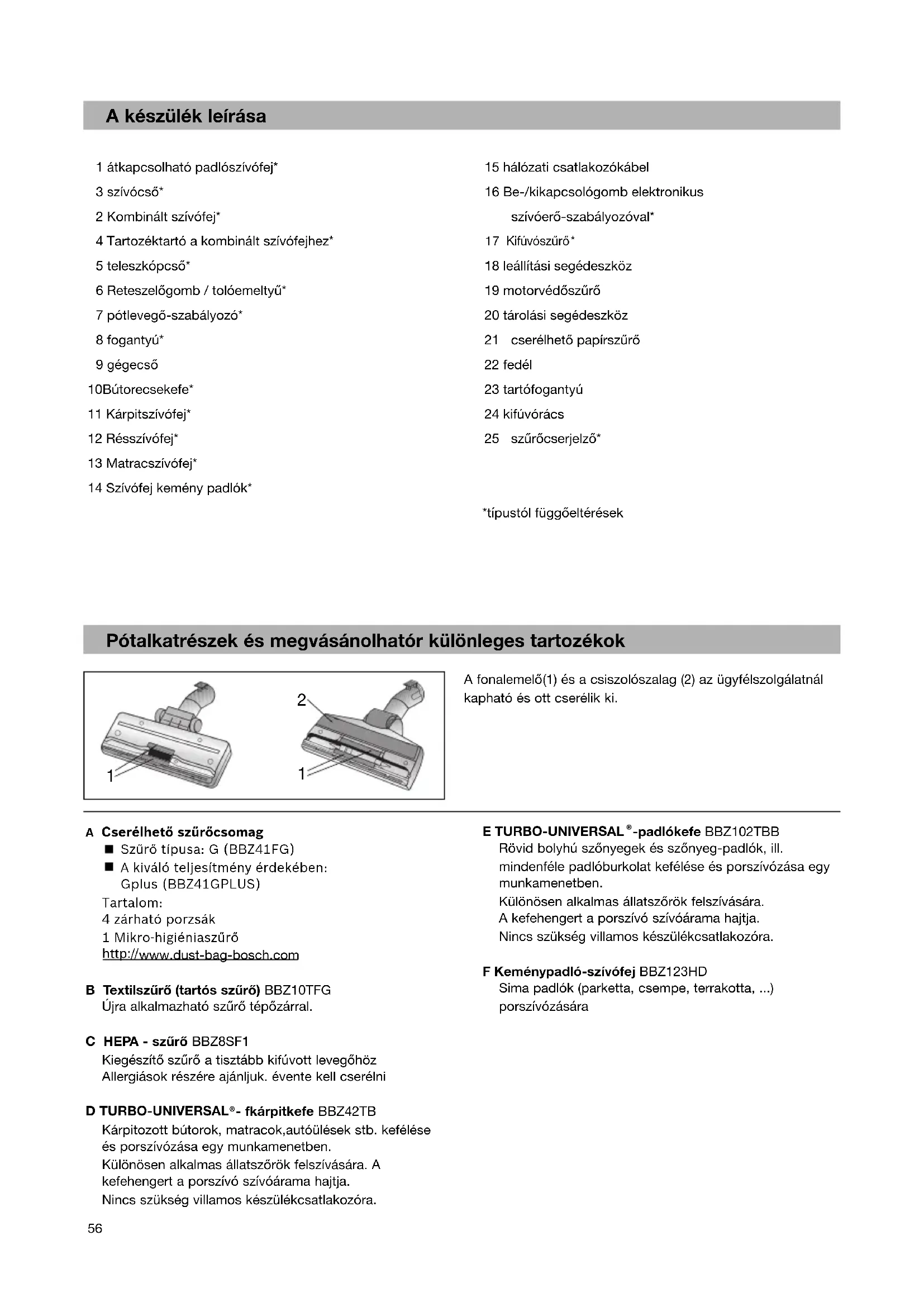

plA készülék leírása 1 átkapcsolható padlószívófej* 3 szívócső* 2 Kombinált szívófej* 4 Tartozéktartó a kombinált szívófejhez* 5 teleszkópcső* 6 Reteszelőgomb / tolóemeltyű* 7 pótlevegő-szabályozó* 8 fogantyú* 9 gégecső 10 Bútorecsekefe* 11 Kárpitszívófej* 12 Résszívófej* 13 Matracszívófej* 14 Szívófej kemény padlók* 15 hálózati csatlakozókábel 16 Be-/kikapcsológomb elektronikus szívóerő-szabályozóval* 17 Kifúvószűrő* 18 leállítási segédeszköz 19 motorvédő szűrő 20 tárolási segédeszköz 21 cserélhető papírszűrő 22 fedél 23 tartófogantyú 24 kifúvórács 25 szűrőcserjelző* *típustól függő eltérések Pótalkatrészek és megvásánolhatór különleges tartozékok A fonalemelő (1) és a csiszolószalag (2) az ügyfélszolgálatnál kapható és ott cserélik ki.

A Cserélhető szűrőcsomag Szűrő típusa: G (BBZ41FG) A kiváló teljesítmény érdekében: Gplus (BBZ41GPLUS) Tartalom: 4 zárható porzsák 1 Mikro-higiéniaszűrő http:// www.dust-bag-bosch.com B Textilszűrő (tartós szűrő) BBZ10TFG Újra alkalmazható szűrő tépőzárral. C HEPA - szűrő BBZ8SF1 Kiegészítő szűrő a tisztább kifúvott levegőhöz Allergiások részére ajánljuk. évente kell cserélni D TURBO-UNIVERSAL

- fkárpitkefe BBZ42TB Kárpitozott bútorok, matracok,autóülések stb. kefélése és porszívózása egy munkamenetben. Különösen alkalmas állatszőrök felszívására. A kefehengert a porszívó szívóárama hajtja. Nincs szükség villamos készülékcsatlakozóra. E TURBO-UNIVERSAL

-padlókefe BBZ102TBB Rövid bolyhú szőnyegek és szőnyeg-padlók, ill. mindenféle padlóburkolat kefélése és porszívózása egy munkamenetben. Különösen alkalmas állatszőrök felszívására. A kefehengert a porszívó szívóárama hajtja. Nincs szükség villamos készülékcsatlakozóra. F Keménypadló-szívófej BBZ123HD Sima padlók (parketta, csempe, terrakotta, ...) porszívózására 56hu Köszönjük, hogy a Bosch BSA sorozat porszívóját választotta. Ebben a használati utasításban különböző BSA-os modellek leírását találja. Emiatt lehetséges, hogy nem minden tartozék és funkció egyezik meg az Ön által vásárolt modell tartozékaival és funkcióival. Csak eredeti Bosch tartozékokat használjon, melyeket speciálisan az Ön porszívójához fejlesztettünk ki, azért hogy a legjobb porszívási eredményt érhesse el. Kérjük, őrizze meg a használati utasítást. A porszívó továbbadásakor mellékelje a készülékhez a használati utasítást is. Rendeltetésszerű használat Ez a porszívó nem ipari célokra, hanem csak a háztartásban történő alkalmazásra készült. A porszívót kizárólag a használati utasítás előírásainak megfelelően használja. A gyártó nem felel az olyan esetleges károkért, amelyek a nem rendeltetésszerű használat, vagy hibás kezelés következtében keletkeznek. Ezért feltétlenül tartsa be az alábbi utasításokat! A porszívó csak: eredeti szűrőzacskóval, eredeti pótalkatrészekkel és tartozékokkal vagy kiegészítő tartozékokkal használható Biztonsági útmutató Ez a porszívó megfelel a technika mai állása szerint elfogadott szabályoknak és az ide vonatkozó biztonsági előírásoknak. A porszívót csakis a típustábla szerint csatlakoztassa és helyezze üzembe. Soha ne porszívózzon szűrőzacskó nélkül. => A készülék károsodhat! Gyermekeknek csak felügyelet mellett szabad megengedni a porszívó használatát. A készüléket nem használhatják olyan személyek, akik pszichikai, érzékelési vagy szellemi képességei korlátozottak vagy tapasztalataik / ismereteik hiányosak (ideértve a gyermekeket is), kivéve ha őket felelős személy megtanította a készülék kezelésére. A porszívó nem használható a következő célra: emberek vagy állatok leporszívózására a következők felszívására: – egészségre ártalmas, éles szélű, forró vagy forrásban lévő anyagok – nedves vagy folyékony anyagok – gyúlékony vagy robbanásveszélyes anyagok és gázok – hamu, korom cserépkályhából és központifűtés- berendezésekből – nyomtatóból és fénymásolóból származó tonerpor. Kerülje a kézi fogantyúval, a fúvókával és a csővel történő szívást a fej közelében. => Sérülésveszély! Porszívózáskor állítsa a készüléket stabil, vízszintes felületre. Lépcsőkön történő porszívózáskor a készülék mindig a porszívózó személy alatti lépcsőfokon álljon. A következő esetekben a készüléket azonnal üzemen kívül kell helyeznie és fel kell vennie a kapcsolatot az ügyfélszolgálattal: – ha sérült a hálózati csatlakozókábel. – ha tévedésből folyadékot szívott fel vagy folyadék került a készülék belsejébe. – ha a készülék leesett. Ne használja a hálózati csatlakozókábelt a porszívó húzására/mozgatására. Több óráig tartó folyamatos üzemeltetés esetén teljesen húzza ki a hálózati csatlakozókábelt. Ne a hálózati csatlakozókábelnél, hanem a csatlakozódugónál fogva húzza ki a dugót, ha a készüléket le akarja választani a hálózatról. A hálózati csatlakozókábelt ne húzza át éles peremeken és ne törje meg.. Még mielőtt bármilyen munkát végezne el a porszívón vagy a tartozékokon, húzza ki a hálózati csatlakozódugót. Sérült porszívót ne helyezzen üzembe. Zavar esetén húzza ki a hálózati csatlakozódugót. A veszélyek elkerülése érdekében a porszívón csakis erre felhatalmazott ügyfélszolgálat végezhet javításokat és alkatrészcserét. Óvja a porszívót az időjárási behatásoktól, a nedvességtől és a hőforrásoktól. A porszívó nem alkalmas építkezéseken való alkalmazásra. => Az építési törmelék felszívása a készülék károsodásához vezethet. Ha nem porszívózik, kapcsolja ki a készüléket. A kiselejtezett készüléket azonnal tegye használhatatlanná, ezután végezze el szakszerű ártalmatlanítását. A műanyag zacskókat és fóliákat kisgyermekek által nem hozzáférhető helyen tárolja és ártalmatlanítsa. (fulladásveszély). a szűrőre (szűrőzacskó, motorvédő szűrő, kifúvószűrő stb.) ne kerüljön gyúlékony vagy alkohol tartalmú anyag. Környezetvédelmi tudnivalók Csomagolás A csomagolás védi a porszívót a szállítás során keletkező sérülésektől. A csomagolás környezetbarát anyagokból készült, és ezért újrafeldolgozásra alkalmas. A továbbiakban már nem szükséges csomagolóanyagot helyezze el a szelektív gyűjtőhelyek megfelelő tárolóiban. 57hu Régi készülék A régi készülék még sok értékes anyagot tartalmaz. Ezért kiselejtezett készülékét adja le újrahasznosításra kereskedőjénél vagy egy újrahasznosító telepen. Az aktuális ártalmatlanítási lehetőségekről érdeklődjön kereskedőjénél vagy a helyi önkormányzatnál. A szűrő és a szűrőzacskó ártalmatlanítása A szűrő és a szűrőzacskó környezetkímélő anyagokból készül. Ezért a háztartási szemétbe is dobhatóak, amennyiben nem tartalmaznak arra ártalmas anyagokat.

Kérjük, vegye figyelembe az alábbiakat A hálózati csatlakozóaljzatot legalább 16 A biztosítéknak kell védenie. Ha a biztosíték a készülék bekapcsolásakor időnként kioldana, annak az lehet az oka, hogy egyidejűleg egy másik, nagy áramfelvételű elektromos készülék is ugyanarra az áramkörre lett csatlakoztatva. A biztosíték kioldása elkerülhető, ha a készüléket bekapcsolás előtt a legalacsonyabb teljesítményfokozatra állítja, majd működés közben kapcsolja fokozatosan magasabb teljesítményfokozatra. Hajtsuk ki a képoldalakat Az első használat előtt elvégzendő tennivalók 1*.Ábra Húzza rá a fogantyút a szívótömlőre és reteszelje. Üzembe helyezés

a) A szívótömlő csonkját bekattintjuk a szívónyílásba. b) A szívótömlő levételekor a két kattintóorrt összenyomjuk és kihúzzuk a tömlőt. 3*. ábra A fogantyút és a szívócsövet összeillesztjük. 4*. ábra a) A porszívófejet és a szívócsövet összeillesztjük. b) A teleszkópcsövet a porszívófej csonkjába toljuk és elforgatással biztosítjuk 5*. ábra a) A szívócsöveket összeillesztjük. b) Az állítógomb nyíl irányban történő eltolásával kireteszeljük a teleszkópcsövet és beállítjuk a kívánt hosszúságra. 6*. ábra A tartozéktartót a kombinált szívófejre toljuk és a szívó- / teleszkópcsőre erősítjük.

A hálózati csatlakozókábelt a dugasznál megfogva a kívánt hosszúságra kihúzzuk és bedugjuk a hálózati csatlakozódugaszt.

A porszívót a BE/KI kapcsoló nyíl irányban történő működtetésével be- / kikapcsoljuk. 9*. ábra a) Szívóerő beállítása a BE/KI kapcsoló nyíl irányban történő elfordításával. b) A pótlevegő-szabályozó nyíl irányban történő működtetésével pótlólagosan szabályozható a szívóteljesítmény.

Pótlevegőnyílás => szívóteljesítmény csökkentése helyzetre

Pótlevegőnyílás => maximális szívóteljesítmény Porszívózás

A padlószívófej beállítása:

szőnyegre és szőnyegpadlóra =>

sima padlókra => 11*. ábra Porszívózás tartozékokkal (szükség szerint a fogantyúra, ill. a szívócsőre csatlakoztathatók) a) Kombinált szívófej hézagok, sarkok, illetve kárpitozott bútorok függönyök leporszívózására b) Résszívófej hézagok és sarkok leporszívózására. c) Kárpitszívófej kárpitozott bútorok, függönyök stb. leporszívózására. d) Matracszívófej matracok, vánkosok leporszívózására. e) Szívófej kemény padlók kemény padlóburkolatok (csempék, parketták stb.) leporszívózására f) Bútorecsekefe ablakkeretek, szekrények, profilok stb. leporszívózására. *típustól függő eltérések 58hu

Rövid porszívózási szünetek közben használja a készülék hátoldalán lévő padlószívófej-tartót. Tolja be a padlószívófejen lévő horgot a készülék hátoldalán található mélyedésbe.

Porszívózás közben, például lépcsőn, a készülék a két fogantyúnál megfogva szállítható is. A munka befejezése után

Húzza ki a hálózati csatlakozódugót. Kissé húzza meg, majd engedje el a hálózati csatlakozókábelt (a kábel automatikusan felcsévélődik).

A készülék leállításához / szállításához használja a készülék alján lévő padlószívófej-tartót. Állítsa le egyenesen a készüléket. Tolja be a padlószívófejen lévő horgot a készülék alján található mélyedésbe. Szűrőcsere A porzsák cseréje 16*. ábra A készülék fedelén lévő szűrőcserejelző sárga színű lesz.

A fedelet a záróemeltyű nyíl irányába történő elmozgatásával felnyitjuk.

a) A porzsákot a zárónyelv meghúzásával zárjuk és kiemeljük. b) Az új porzsákot ütközésig betoljuk a tartóba.

Finom porrészecskék (mint pl. gipsz, cement, stb.) felszívása után meg kell tisztítani a motorvédő szűrőt, esetleg ki kell cserélni a mikroszűrőt. A motorvédő szűrő megtisztítása A motorvédő szűrőt rendszeres időközönként ütögetéssel meg kell tisztítani illetve ki kell mosni! 19*. ábra

Nyissa ki a porkamra fedelét (lásd: 17. ábra).

Húzza ki a motorvédő szűrőt a nyíl irányában.

A motorvédő szűrőt ütögetéssel tisztítsa meg.

Erős szennyezettség esetén mossa meg a motorvédő szűrőt. A szűrőt a mosás után legalább 24 óráig hagyja száradni.

A tisztítás után a motorvédő szűrőt tolja vissza a készülékbe, és zárja le a porkamra fedelét. A mikroszűrő cseréje (Erre nincs szükség a Hepa-szűrővel ellátott készülékeknél). Mikor cseréljem? Minden új cserélhető papírszűrőcsomag felbontásakor. 20*. ábra

A fedelet kinyitjuk.

A szűrőtartót kihúzzuk és felnyitjuk.

A régi mikroszűrőt ártalmatlanítjuk és berakjuk az új mikroszűrőt.

A szűrőtartót betoljuk a készülékbe és zárjuk a fedelet. A kifúvószűrő tisztítása A kifúvószűrőt rendszeres időközönként ütögetéssel meg kell tisztítani, illetve ki kell mosni!

Nyissa ki a porkamra fedelét (lásd a 17. ábrát). Húzza ki a kifúvószűrőt a nyíl irányában. Ütögetéssel tisztítsa meg a kifúvószűrőt. Erős szennyezettség esetén mossa ki a kifúvószűrőt. A szűrőt a mosás után legalább 24 óráig hagyja száradni. Tolja a szűrőkeretet a két tartóborda alá és döntse meg a nyíl irányába, amíg be nem ugrik a helyére. Zárja le a porkamra fedelét. Ápolás

Minden tisztítás előtt kikapcsoljuk a készüléket és kihúzzuk a hálózati csatlakozódugót.

A porszívót és a műanyagból készült tartozékokat kereskedelemben kapható műanyagtisztító szerrel ápolhatjuk.

Nem szabad súrolószereket, üveg- vagy univerzális tisztítószereket használni. A porszívót sosem szabad vízbe mártani.

A portér szükség esetén egy másik porszívóval kiporszívózható vagy egyszerűen egy száraz portörlő ronggyal / ecsettel megtisztítható. A műszaki változtatások jogát fenntartjuk.
