BEDIENUNGSANLEITUNG Sphera 20 BSA 2000 BOSCH

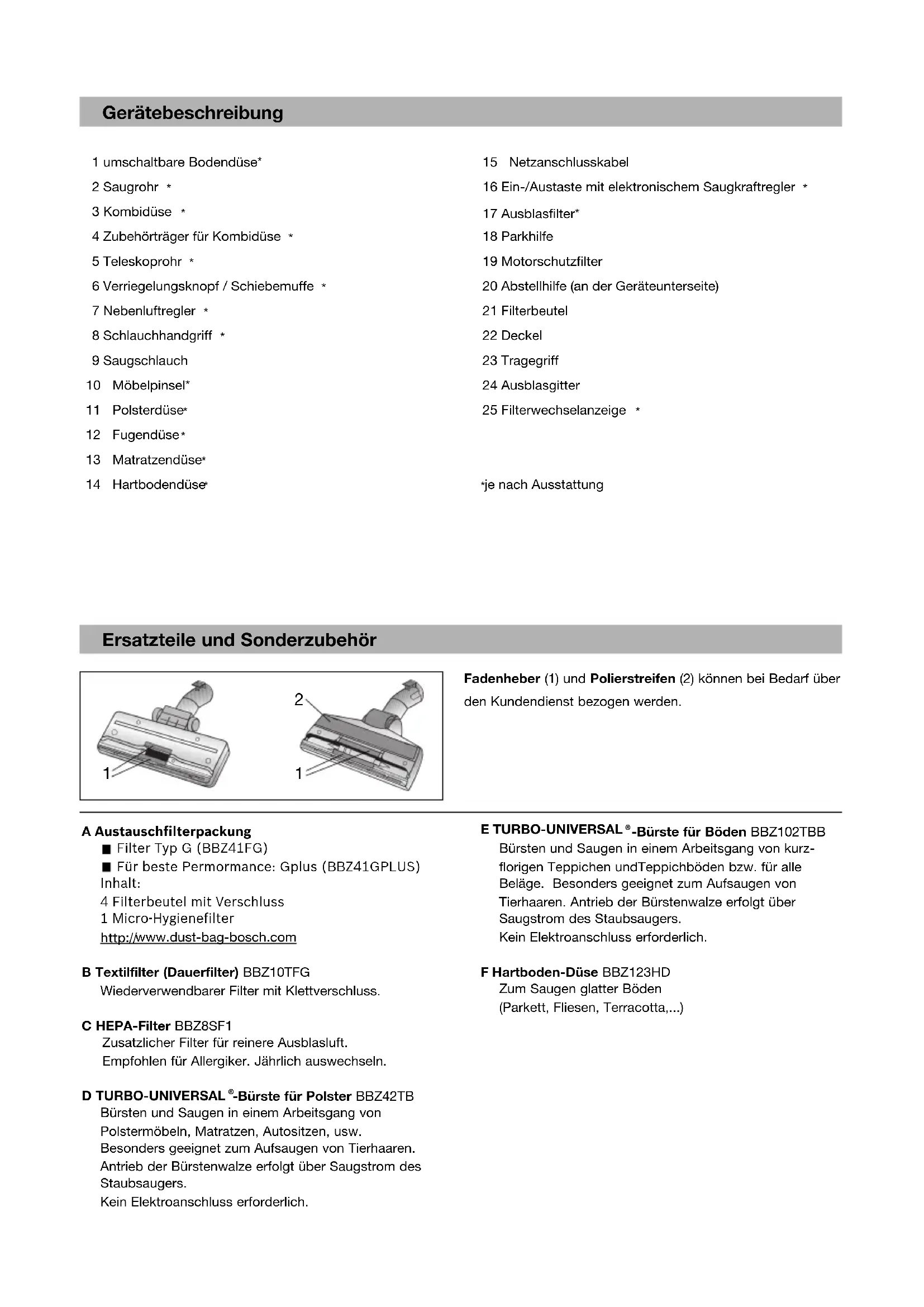

18 a 18 b21* 21* 20* 21* CLICK!Gerätebeschreibung 1 umschaltbare Bodendüse* 2 Saugrohr

4 Zubehörträger für Kombidüse

6 Verriegelungsknopf / Schiebemuffe

15 Netzanschlusskabel 16 Ein-/Austaste mit elektronischem Saugkraftregler

17 Ausblasfilter* 18 Parkhilfe 19 Motorschutzfilter 20 Abstellhilfe (an der Geräteunterseite) 21 Filterbeutel 22 Deckel 23 Tragegriff 24 Ausblasgitter 25 Filterwechselanzeige

je nach Ausstattung Ersatzteile und Sonderzubehör Fadenheber (1) und Polierstreifen (2) können bei Bedarf über den Kundendienst bezogen werden.

A Austauschfilterpackung Filter Typ G (BBZ41FG) Für beste Permormance: Gplus (BBZ41GPLUS) Inhalt: 4 Filterbeutel mit Verschluss 1 Micro-Hygienefilter http:// www.dust-bag-bosch.com B Textilfilter (Dauerfilter) BBZ10TFG Wiederverwendbarer Filter mit Klettverschluss. C HEPA-Filter BBZ8SF1 Zusatzlicher Filter für reinere Ausblasluft. Empfohlen für Allergiker. Jährlich auswechseln. D TURBO-UNIVERSAL

-Bürste für Polster BBZ42TB Bürsten und Saugen in einem Arbeitsgang von Polstermöbeln, Matratzen, Autositzen, usw. Besonders geeignet zum Aufsaugen von Tierhaaren. Antrieb der Bürstenwalze erfolgt über Saugstrom des Staubsaugers. Kein Elektroanschluss erforderlich. E TURBO-UNIVERSAL

-Bürste für Böden BBZ102TBB Bürsten und Saugen in einem Arbeitsgang von kurz- florigen Teppichen undTeppichböden bzw. für alle Beläge. Besonders geeignet zum Aufsaugen von Tierhaaren. Antrieb der Bürstenwalze erfolgt über Saugstrom des Staubsaugers. Kein Elektroanschluss erforderlich. F Hartboden-Düse BBZ123HD Zum Saugen glatter Böden (Parkett, Fliesen, Terracotta,...)Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe BSA entschieden haben. In dieser Gebrauchsanweisung werden verschiedene BSA – Modelle dargestellt. Es ist deshalb möglich, dass nicht alle beschriebenen Ausstattungsmerkmale und Funktionen auf Ihr Modell zutreffen. Sie sollten nur das Original Zubehör von Bosch verwenden, das speziell für Ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen. Die Gebrauchsanweisung bitte aufbewahren. Bei Weitergabe des Staubsaugers an Dritte bitte Gebrauchsanweisung mitgeben. Bestimmungsgemäße Verwendung Dieser Staubsauger ist nur für den Gebrauch im Haus- halt und nicht für gewerbliche Zwecke bestimmt. Den Staubsauger ausschließlich gemäß den Angaben in dieser Gebrauchsanweisung verwenden. Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Deshalb beachten Sie bitte unbedingt die nachfol- genden Hinweise! Der Staubsauger darf nur bedient werden mit: Original-Filterbeutel Original-Ersatzteilen, - Zubehör oder-Sonderzubehör Sicherheitshinweise Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheits- bestimmungen. Staubsauger nur gemäß Typenschild anschließen und in Betrieb nehmen. Niemals ohne Filterbeutel saugen. => Gerät kann beschädigt werden! Kindern die Benutzung des Staubsaugers nur unter Aufsicht gestatten. Dieses Gerät darf nicht von Personen mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung / Kenntnis (einschließlich Kindern) bedient werden, außer sie wurden von einer verantwortlichen Person in der Handhabung des Gerätes unterrichtet. Der Staubsauger darf nicht benutzt werden für: das Absaugen von Menschen oder Tieren das Aufsaugen von: – gesundheitsschädlichen, scharfkantigen, heißen oder glühenden Substanzen – feuchten oder flüssigen Substanzen – leicht entflammbaren oder explosiven Stoffen und Gasen – Asche, Ruß aus Kachelöfen und Zentral-Heizungs- anlagen – Tonerstaub aus Druckern und Kopierern. Vermeiden Sie das Saugen mit Handgriff, Düsen und Rohr in Kopfnähe. => Es besteht Verletzungsgefahr! Stellen Sie das Gerät beim Saugen auf eine feste, sichere Unterlage. Beim Saugen auf Treppen muss das Gerät immer unterhalb des Benutzers stehen. In folgenden Fällen ist das Gerät sofort außer Betrieb zu nehmen und der Kundendienst zu kontaktieren: – wenn die Netzanschlußleitung beschädigt ist. – wenn Sie versehentlich Flüssigkeit aufgesaugt haben oder Flüssigkeit in das Innere des Gerätes gekommen ist – wenn das Gerät heruntergefallen ist. Das Netzanschlusskabel nicht zum Tragen/Transpor- tieren des Staubsaugers benutzen. Bei mehrstündigem Dauerbetrieb Netzanschluss- kabel vollständig ausziehen. Nicht am Netzanschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen. Das Netzanschlusskabel nicht über scharfe Kanten ziehen und nicht einquetschen. Vor allen Arbeiten an Staubsauger und Zubehör Netzstecker ziehen. Beschädigten Staubsauger nicht in Betrieb nehmen. Beim Vorliegen einer Störung Netzstecker ziehen. Um Gefährdungen zu vermeiden, dürfen Reparaturen und Ersatzteileaustausch am Staubsauger nur vom autorisierten Kundendienst durchgeführt werden. Staubsauger vor Witterungseinflüssen, Feuchtigkeit und Hitzequellen schützen. Staubsauger ist für Baustellenbetrieb nicht geeignet. => Einsaugen von Bauschutt kann zur Beschädigung des Gerätes führen. Gerät ausschalten, wenn nicht gesaugt wird. Ausgediente Geräte sofort unbrauchbar machen, danach das Gerät einer ordnungsgemäßen Ent- sorgung zuführen. Plastiktüten und Folien sind außer Reichweite von Kleinkindern aufzubewahren und zu entsorgen (Erstickungsgefahr). Keine brennbaren oder alkoholhaltigen Stoffe auf die Filter (Filterbeutel, Motorschutzfilter, Ausblas- filter etc.) geben. Hinweise zur Entsorgung Verpackung Die Verpackung schützt den Staubsauger vor Be- schädigung auf dem Transportweg. Sie besteht aus umweltfreundlichen Materialien und ist deshalb recycelbar. Entsorgen Sie nicht mehr benötigte Ver- packungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

deAltgerät Altgeräte enthalten vielfach noch wertvolle Materia- lien. Geben Sie deshalb Ihr ausgedientes Gerät be Ihrem Händler bzw. einem Recyclingcenter zur Wiederverwertung ab. Aktuelle Entsorgungswege erfragen Sie bitte bei Ihrem Händler oder Ihrer Gemeindeverwaltung. Entsorgung Filter und Filterbeutel Filter und Filterbeutel sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine Substanzen enthalten, die für den Hausmüll verboten sind, kön- nen Sie über den normalen Hausmüll entsorgt werden.

Bitte beachten Die Netzsteckdose muß über eine Sicherung von mindestens 16 A abgesichert sein. Sollte die Sicherung beim Einschalten des Gerätes einmal ausgelöst werden, so kann dies daran liegen, daß gleichzeitig andere Elektrogeräte mit hohem Anschlusswert am gleichen Stromkreis angeschlos- sen sind. Das Auslösen der Sicherung ist vermeidbar, in dem Sie vor dem Einschalten des Gerätes die niedrigste Leistungsstufe einstellen und erst danach eine höhere Leisungsstufe wählen. Bitte Bildseiten ausklappen! Vor dem ersten Gebrauch Bild 1* Handgriff auf Saugschlauch stecken und verrasten. Inbetriebnahme Bild 2 a) Saugschlauchstutzen in die Saugöffnung einrasten. b) Beim Entfernen des Saugschlauches beide Rastnasen zusammendrücken und Schlauch herausziehen. Bild 3* Handgriff und Saugrohr zusammenstecken. Bild 4* a) Bodendüse und Saugrohr zusammenstecken. b) Teleskoprohr in den Stutzen der Bodendüse stecken und durch Verdrehen sichern Bild 5* a) Saugrohre zusammenstecken. b) Durch Verschieben des Verstellknopfes / Schiebemuffe in Pfeilrichtung Teleskoprohr entriegeln und gewünschte Länge einstellen. Bild 6* Zubehörträger auf Kombidüse schieben und auf Saug-/ Teleskoprohr clipsen. Bild 7 Netzanschlusskabel am Stecker greifen, auf die ge- wünschte Länge herausziehen und Netzstecker einstecken. Bild 8 Staubsauger durch Betätigen der Ein- / Austaste in Pfeilrichtung ein-/ ausschalten. Bild 9* a) Saugkrafteinstellung durch Drehen der Ein-/ Austaste in Pfeilrichtung. b) Durch Betätigung des Nebenluftreglers in Pfeilrichtung kann die Saugleistung zusätzlich geregelt werden.

Nebenluftöffnung geöffnet => Saugleistung reduziert

Nebenluftöffnung geschlossen => maximale Saugleistung Saugen Bild 10 Bodendüse einstellen:

Teppiche und Teppichboden =>

glatte Böden => Bild 11* Saugen mit Zubehör ( je nach Bedarf auf Handgriff bzw. Saugrohr stecken ). a) Kombidüse Zum Absaugen von Fugen und Ecken bzw. Polster- möbeln, Vorhängen usw. b) Fugendüse Zum Absaugen von Fugen und Ecken. c) Polsterdüse Zum Absaugen von Polstermöbeln, Vorhängen usw. d) Matratzendüse Zum Absaugen von Matratzen, Polstern usw. e) Hartbodendüse Zum Saugen von harten Bodenbelägen (Fliesen, Parkett usw.) f) Möbelpinsel Zum Absaugen von Fensterrahmen, Schränken, Profilen, usw.

deBild 12 Bei kurzen Saugpausen können Sie die Parkhilfe an der Geräterückseite benutzen. Haken an der Bodendüse in die Aussparung an der Geräterückseite schieben. Bild 13 Beim Saugen, z. B. auf Treppen, kann das Gerät auch an beiden Griffen transportiert werden. Nach der Arbeit Bild 14 Netzstecker ziehen. Kurz am Netzanschlusskabel ziehen und loslassen (Kabel rollt sich automatisch auf). Bild 15 Zum Abstellen /Transportieren des Gerätes können Sie die Abstellhilfe an der Geräteunterseite benutzen. Gerät aufrecht hinstellen. Haken an der Bodendüse in die Aussparung an der Geräteunterseite schieben. Filterwechsel Filterbeutel austauschen Bild 16* Filterwechselanzeige im Deckel ist vollständig gelb ausgefüllt. Bild 17 Deckel durch Betätigung des Verschlusshebels in Pfeilrichtung öffnen. Bild 18 a) Filterbeutel durch Ziehen an der Verschlusslasche verschließen und herausnehmen. b) Neuen Filterbeutel bis zum Anschlag in die Halterung einschieben.

Achtung: Deckel schließt nur mit eingelegtem Filterbeutel. Nach dem Aufsaugen feiner Staubpartikel ( wie z. B. Gips, Zement, usw.), Motorfilter reinigen, evtl. Microfilter austauschen. Motorschutzfilter reinigen Der Motorschutzfilter sollte in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden! Bild 19*

Staubraumdeckel öffnen (siehe Bild 17).

Motorschutzfilter in Pfeilrichtung herausziehen.

Motorschutzfilter durch Ausklopfen reinigen.

Bei starker Verschmutzung sollte der Motorschutzfilter ausgewaschen werden. Den Filter anschließend mindestens 24 Stunden trocknen lassen.

Nach der Reinigung, Motorschutzfilter in das Gerät einschieben und Staubraumdeckel schließen. Micro-Hygienefilter austauschen (Enfällt bei Geräten, die mit einem HEPA Filter ausgestattet sind). Wann tausche ich aus: Bei jeder neuen Austauschfilter- packung. Bild 20*

Filterhalterung herausziehen und aufklappen.

Alten Micro-Hygienefilter entsorgen und neuen Micro- Hygienefilter einlegen. Filterhalterung in Gerät einschieben und Deckel schließen Ausblasfilter reinigen Der Ausblasfilter sollte in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden! Bild 21* Staubraumdeckel öffnen (siehe Bild 17). Filterrahmen in Pfeilrichtung herausziehen. Ausblasfilter durch Ausklopfen reinigen. Bei starker Verschmutzung sollte der Ausblasfilter ausgewaschen werden. Den Filter anschließend mindestens 24 Stunden trocknen lassen. Filterrahmen unter die beiden Halterippen schieben und in Pfeilrichtung schwenken bis er einrastet. Staubraumdeckel schließen. Pflege

Vor jeder Reinigung des Staubsaugers, muß dieser ausgeschaltet und der Netzstecker gezogen werden.

Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

Keine Scheuermittel, Glas oder Allzweckreiniger verwenden. Staubsauger niemals in Wasser tauchen.

Der Staubraum kann bei Bedarf mit einem zweiten Staubsauger ausgesaugt, oder einfach mit einem trockenen Staubtuch / Staubpinsel gereinigt werden. Technische Änderungen vorbehalten.

828384858788Garantiebedingungen Gültig in der Bundesrepublik Deutschland Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweis-

lich auf einem Material- und/ oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektro- chemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen verse- hen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt

oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unse- rem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten

Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist

in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener

Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unse- rer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Beachten Sie unser weiteres Kundendienst-Angebot: Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung. Robert Bosch Hausgeräte GmbH Carl-Wery-Str. 34 / 81739 München // Germany 02/10 Für Produktinformationen sowie Anwendungs- und Bedienungsfragen aus Deutschland: Bosch-Infoteam (Mo – Fr: 8.00 – 18.00 Uhr erreichbar) Tel.: 018 05- 26 72 42* oder unter bosch-infoteam@bshg.com *) 0,14 EUR/Min. aus dem Festnetz der T-Com, Mobilfunktarife können abweichen!
