Tipo de produto	Placa de cozimento vitrocerâmica
Marca	Fagor
Modelo	2VFT320S
Número de queimadores	4 (conforme ilustração, queimadores múltiplos, incluindo duplo/triplo)
Tipo de queimadores	Vitrocerâmico, queimadores halógenos (alguns modelos)
Dimensões (L x P x A)	60 cm (padrão) ou >60 cm conforme variante
Alimentação elétrica	220-240 V~, 30 A (para 60 cm) ou 34 A (>60 cm)
Potência total	6,8 kW (60 cm) / 7,8 kW (>60 cm)
Funções principais	Queimador duplo/triplo, Grande Prato, aquecimento rápido, timer, bloqueio infantil
Controle	Eletrônico tátil deslizante (barra + teclas + e -)
Display	Digital (hora, potência, programação)
Timer	Programável até 99 minutos (máx. 60 min na potência 9)
Segurança	Bloqueio dos comandos, desligamento automático após 5 s sem seleção, sensor de superaquecimento, indicação de calor residual
Manutenção e limpeza	Limpar com pano úmido e água com sabão, raspador para sujeiras incrustadas, produto específico para vitrocerâmica (VITROCLEN)
Instalação	Embutimento em móvel com junta de espuma, fixação por clipes
Conexão	Cabo de 5 fios (azul escuro, azul claro, marrom, vermelho, verde/amarelo) para 230 V~ ou 220-240 V~
Compatibilidade de recipientes	Cerâmica, cobre, inox (evitar alumínio, exceto fundo inox)
Peso	Aproximadamente 10 kg (estimativa)

Perguntas frequentes - 2VFT320S FAGOR

Como ligar a placa de cozimento?

Pressione a tecla ① por 3 segundos. As luzes das zonas de cozimento acendem. Se o bloqueio infantil estiver ativado, desative-o primeiro pressionando a tecla de bloqueio por 3 segundos.

Como ativar o bloqueio infantil?

Pressione a tecla de bloqueio (símbolo de cadeado) por 3 segundos. Para desativar, repita a mesma operação.

O que fazer em caso de trinca na vitrocerâmica?

Desconecte imediatamente o aparelho para evitar risco de choque elétrico. Não use a placa e entre em contato com o serviço pós-venda para substituir o vidro.

Como ajustar o tempo de cozimento?

Após selecionar o queimador e a potência, pressione a tecla do timer. Ajuste o tempo com + ou -, confirma automaticamente após 5 segundos. O tempo máximo é de 99 minutos (60 min na potência 9).

Por que a placa de cozimento desliga sozinha?

Se você esperar mais de 5 segundos sem selecionar um queimador após ligar, a placa desliga automaticamente por segurança. Da mesma forma, um derramamento sobre as teclas de controle ou uma pressão prolongada (>10 s) provoca o desligamento com sinal sonoro.

Como usar o queimador duplo ou triplo?

Selecione o queimador e ajuste a potência. Pressione a tecla dedicada (símbolo de círculo concêntrico) para ativar o duplo, uma segunda vez para o triplo. Para cancelar, pressione novamente até voltar ao simples.

Quais recipientes são adequados?

Recipientes de cerâmica, cobre ou inox são adequados. Evite alumínio, pois pode deixar manchas. O fundo deve ser plano, seco e com diâmetro pelo menos igual ao do queimador.

O que significa o símbolo 'H' exibido em um queimador?

O 'H' indica que a zona de cozimento ainda está quente (calor residual). Não toque no queimador para evitar queimaduras. Atenção: após uma queda de energia, este símbolo não é exibido mesmo que a zona esteja quente.

Como limpar a vitrocerâmica?

Limpe após esfriar com um pano úmido e água com sabão. Para sujeiras incrustadas, use um raspador especial para vitrocerâmica. Uma vez por semana, aplique um produto específico como VITROCLEN para proteger a placa.

O aparelho emite um bipe e para, o que fazer?

Isso pode ser devido a um objeto sobre as teclas táteis ou a uma pressão muito longa. Remova o objeto ou solte a tecla. Se o problema persistir, desligue a alimentação por alguns segundos e religue.

MANUAL DE UTILIZADOR 2VFT320S FAGOR

Muy importante: Lee integramente estemanualantesdeutilizarlaplaca.

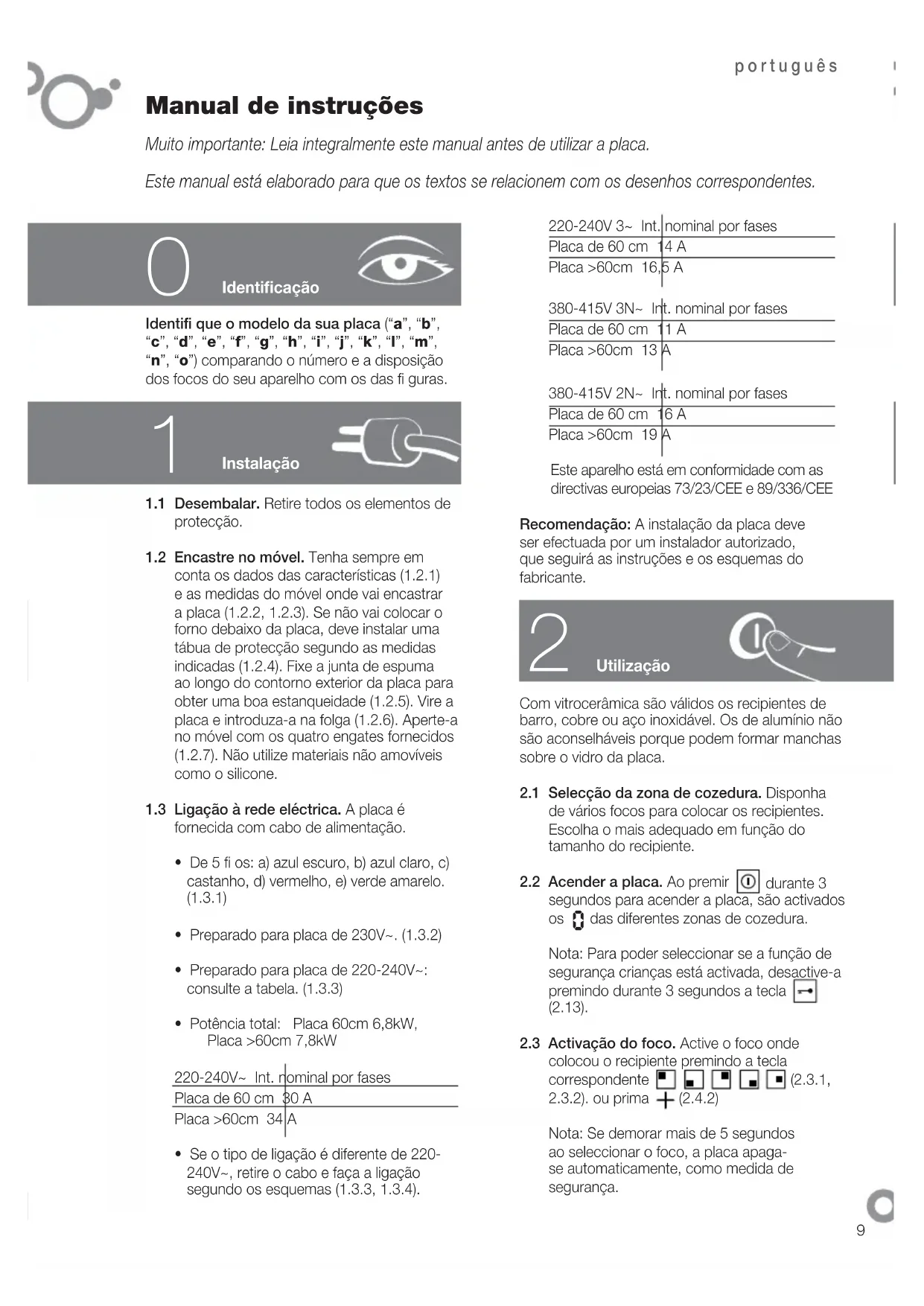

Manual de instruções

Muito importante: Leia integralmente estemanualantesdeutilizaraplac.

Este manual está elaborado para que os textos se relacionem com os desenhos correspondentes.

Identificacao

Identifi que o modelos da sua plac (a",b", c",d",e",f",g",h",i",j",k",l",m", n",o") comparando o numero e a disposicao dos focos do seu aparecido com os das fi guras.

1 Instalacao

1.1 Desembalar. Retire todos os elementos de proteção.
1.2 Encastre no molev. Tenha sempre em conta os dados das caracteristicas (1.2.1) e as medidas do molev onde vai encastrar a plac (1.2.2, 1.2.3). Se nao vai colocar o forno debaixo da plac, deve instalar um tábia de proteção segudo as medidas indicadas (1.2.4). Fixe a junta de espuma ao longo do contorno exterior da plac para obter uma boa estanqueidade (1.2.5). Vire a plac e introduza-a na folga (1.2.6). Aperte-a no molev com os quatro engates fornecidos (1.2.7). Não utilize materiais não amoviveis como o silicone.
1.3 Ligação à rede eletrica. A placé é fornecida com cabo de alimentação.

• De 5 fi os: a) azul escuro, b) azul claro, c) castanho, d) vermelho, e) verde amarelo. (1.3.1)
  Preparado para plac de 230V (1.3.2)
• Preparado para plac de 220-240V~ consulte aabela. (1.3.3)
• Potência total: Placa 60cm 6,8kW, Placa >60cm 7,8kW

• Se o tipo de ligação é diferente de 220-240V~, retire o cabo e fazer a ligação segundo os esquamas (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparecido está em conformidade com as directivas europeias 73/23/CEE e 89/336/CEE

Recomendação: A instalação da placá deve ser efectuada por um instalador autorizzato, que seguirá as instruções e os esquemas do fabricante.

Utilização

Com vitroceramica são validos os recipientes de barro, cobre ou aço inoxidavel. Os de aluminio não são aconselhavais porque podem formar manchas sobre o vidro da plac.

2.1 SeLECTIONA da zona de cozedura. Disponha de various focos para colocar os recipientes. Escolha o mais adequado em funcao do tamanho do recipiente.
2.2 Acender a plac. Ao premir duarte 3 segundos para acender a plac, sao activados os das differentes zonas de cozedura.

Nota: Para poder seleccionar se a funcao de segurar crianças está activada, desactive-a premindo durante 3segundos a tecla (2.13).

2.3 Activacao do foco. Active o foco onede colocou o recipiente premindo a tecla correspondente (2.3.1, 2.3.2). ou prima + (2.4.2)

Note: Se demorar mais de 5 segundos ao selecionar oAGO, a placapagase automaticamente, como medida de seguranca.

2.4 Selecção da potência. Ajuste-a deslizando o dedoPGA ba 2.4.1 ou premindo + ou -2.4.2,2.4.3).

FOCOS ESPECIALIS

2.5 Foco duplo, Foco triplo. Depois de ter seleccionado a potencia, prima e actionar o foco duplo (2.5.1, 2.5.3). Se premir de novo (2.5.2) ou (2.5.4) actionar o foco triplo. Para anular prima ( , , , )

2.6 Foco fonte. Pode utiliser este foco circular ou conjuntamente, como foco fonte. Prima para o activar e prima-o de novo para o desactivar.

Recomendação: Nos modelos com focos a halogeneo, a luz é tao intensa que se aconsehra a nao olhar fi xamente quando estiver em funcimento sem o recipiente.

FUNCOES DO TEMPO

2.7 Introduzir a hora . Ao ligar a plac, os digitos do relógio piscam e marcam as 12.00 (2.7.1). Ajuste a hora com as teclas + , (2.7.2). Faça a mesma operação de cada vez que se desligue ou ia um corte de energia eletrica.

Para alterar a hora prima durante 5 segundos a tecla (2.7.3). A hora começará a piscar e ouvirá um sinal sonoro, ajuste-a com as teclas +, -

2.8 Selecção do tempo.

Modelos abc: Uma vez activado um foco e selecionada a potência, tem 5 segundos a piscar para premir a tecla L Selecione o tempo necessario premindo + (2.8.2). TApós cinco segundos o tempo é validado e serao visualizados a hora e um punto luminoso abaixo do icone do foco temporizzato (2.8.3). Para modifi car ou ver o tempo restante, prima o icone do foco temporizzato (2.8.4). Para anular a programação prima as teclas + , - simultaneamente (2.8.5).

Modelos dfghkmo: Uma vez activado um foco e selecionada a potencia, prima a tecla + no relógio. Aparece 0e um em cada foco (2.8.6). Prima + do foco a temporizar e piscara (2.8.7). SeLECTIONO tempo com +, no relógio (2.8.8).

Apos 5 segundos o tempo é validado e serao visualizados alternadamente a potencia e no foco temporizado. Passado esse tempo sera emitido um sinal sonoro e piscara. Para anular a temporização prima -no icone até visulizar .

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10segundos ao seleccionar o tempo.

Modelo e: Uma vez activado um foco e selecionada a potencia, prima de novo a tecla de selecao do foco a temporizar, aparece um (2.8.11). Selecione o tempo com +, - (2.8.12) e valide premindo de novo a tecla do foco temporizzato (2.8.13). A potencia sera visualizada com um punto que indica que o foco está temporizzato. Um sinal sonoro e umaindersao- avisam que o tempo foi conclusio (2.8.14). Prima uma tecla qualquer e o sinal sonoro desaparecera.

Nota: O temporizador apagar-se-a automaticamente se demorar mais de 10 segundos ao selecionar o tempo.

Considerações sobre a temporização: Se o;nvel de potência é 9 o tempo maximo a temporizar sera de 60 min. Se édifferente o maior pode ser 99 min.

Umazehoclinido o tempo o alarme soarao enquanto nao premir nenhumatecla.

FUNÇÉS DE PROGRAMAÇAO

2.9 Aquecimento rápido. Alcance rapidamente a temperatura Tmaxima para passar automaticamente para a temperatura de manutenção.

Modelos abc: Active um foco ecoloque a barra na potência Tmaxima. Prima Ie aparece um R no visor do foco selecionado (2.9.1). Tem 5 segundos para selecionar o nivel desejado, recomenda-se que esteja entre os nivos 3 e 6 (2.9.2). Após cinco segundos o aquecimento rápido é validado e são visualizados R e a potência alternadamente. Alcançada a temperatura Tmaxima desaparece R restando a potência de manutenção. O foco continuará a funcional convencionalmente. Se deseja cancelar o aquecimento rápido prima o icono do foco programado e selecione uma nova potência.

Modelos dfghjklmo: SeLECTIONE um foco ecoloque-o na potencia maxima premindo + até visualizar um 9 e um punto 9. (2.9.3). Regule a potência premindo recomendam-se os niveis 3 a 6 (2.9.4). Após 5 segundos, o aquecimento rápido é validado e sera visualizada a potência seguida de um punto (2.9.5). Alcançada a temperatura maxima, o punto decimal desaparece e o foco continua a funcional consvencionalmente. Para cancelar a funcão, prima a tecla do foco programado e selección uma nova potência.

2.10 Vidro com botões. Assegure-se de que o foco que vai acontecer corresponde ao foco que quer utilizes (2.10.1). Rode o botão para a posção desejada e acender-se-a a luz piloto de funciona (2.10.2) que tambem assinala o calor residual quando o foco se apaga.

Nos modelos com foco duplo ou foco fonte, rodando o botão para a esquerda é regulada uma parte do foco e rodando o botão para a direita é regulado o foco inteiro (2.10.3).

2.11 Apagar oAGO. Seleciona a potencia do foco que deseja apagar.

2.12 Calor residual. Depois de'utilizar a colocar os focos mantém-se quentes durante um tempo que varia em função da potência的选择ada e é visualizado um H ou um punto nos focos não quentes. Não toque nesses focos, corre o risco de se queimar.

Atença: Se se produzir um corte de corrente eletrica, ao ser restabelecida de novo, a indicação H não sera visualizada estando ainda quente a zona de cozedura. Tenha em conta esta circunstência.

2.13 Funcãobloqueio. Para evitar o manuseamento por parte dascriancas.Mantenha premida durante 3 segundos a tecla e activar obloqueio. Para o desbloquear repita a operacao.

Recomendações:

Evite golpes dos recipientes sobre o cristal.
- Os recipientes de alúnio não são aconselháveis, País poderiam formar manchas sobre ovidro, a não ser que tenham um fundo com proteção em aço inoxidavel.

• Os focos de calor não devem funciona sem recipienthe.
• A base do recipiente tem de ser plana e estar seca.
• Certifi que-se de que os diamétros dos recipients sejam maiorores ou iguais ao foco a utilizes e centro-o sobre o foco de calor.
• Tente não mover os recipientes, poderia quebrar ovidro.
• Utilize o aparecido soit para a preparação de alimentos. Não utilize a placar como mesa de trabalho.
• Não despeje água fria direcimentos na placá quando estiver quente.

Atença: O funciona discontinue das zones de cozedura, não é uma avaria. Funcionam nos periodos de ligar e desligar mais ou menos longos em funcão da potência desejada.

3

Manutenção e limpeza

• Não utilize um vaporizador para limpar.
• Limpe a fundo a superficie da sua placado quando tiver arrefecido. Não utilize produits ou esfregões abrasivos. Limpe com um pano humedecido e água com sabão (3.1.1).
• Uma vez pormana, limpe a fundo com produits especiali cos para vitroceramica. Recomendamos o VITRO-CLEN para a limpeza e a manutencao da sua placar em vitroceramica.
• A sujidade fortemente agarrada é eliminada com o raspador de vidro (3.1.2).
• Se por descuido queima acuca, elementos acucarados ou plastico sobre a plac, elimine-os o quando antes com um raspador ainda quente. Se não o fi zer podeDEXAR manchas permanentes.
• Utilize a colher do raspador em bom estado, substitua-a no caso de aparecer uma deterioracao.

Seguraçā

• O circuito da rede que alimenta a placá deveter um interruptor de corte omnipolar de pelo menos 3 mm de distência entre os contactos.
• A instalação da placá deve ser efectuada por um instalador autorizado que seguirá as instruções e os esquemas de fabricantes.
• A instalação deve estar regulada para a potência Tmaxima indicada na placá de caracteristicas e a tomada de corrente com a tomada de terra regularizadas.
• Se o cabo estiver danifi cado, deve ser substituido polo seu service de pos-venda ou pessoal igualmente quali cado com o fim de evaporar um acidente.
• O fico está equipado com um limitador de temperatura inferior que desliga o fico no caso de aquecimento excessivo da plac.
• Ao'scadautilizacao,desligueofoocatravessdo seu controlo.
• Se a superficie do vidro se quebra ou parte, deslige de immediato o aparelho da rede electrica para evaporar um possivel quoi eletrico. Não utilize a placat ate substituir o vidro (4.1.1).
• No caso de transbordarem liquidos sobre as teclas de funções a placá é interrompida e emite um sinal sonoro (4.1.2).
• Se mantiver premido algoum sensor durante muito tempo ou houver algo um objecto que esteja a activar os sensores, a placé é interrompida e emite um sinal sonoro (4.1.3).
• Não coloque recipientes com ouvejo quente sobre os sensores, pode queimar-se ao premílos (4.1.3).
• Mantenha afastadas as crianças(ECas), as superficies de aquecimento podem aquecer excessivamente durante o seu funcaoamento. Utilize o Sistema de bloqueio para evitar que possam brincar com os botoes.

• Este aparecido não se destina a ser utilizado por pessoas com capacidades reduzidas.

• Permanecasempre por perto ao cozinhar pratos ou alimentos com gordura ou oleo. O calor excessivo pode fazer com que se infl amem.

• Se a placá está instalada em cima de um balção, nãodeerao ser guardados objectos infl amáveis.

Meio ambiente

A placaroielaboradaapensar na conservacao do meio ambiente.

Respeitoelo meio ambiente.Use as potencias adequadas para cada cozedura e selecciono os recipientes de tamanho adequado para as quantidades dos alimentos que vao ser preparados.Quando o fundo do recipiente e o diametro da zona de cozedura tem o mesmo tamanho, a transmissao de calor e optima.

Ao terminar a cozedura, se o desejar, Dealer o recipient e no mesmo lugar para usar o calor residual acumulado. Deste modo poupará energia.

Utilize uma tampa sempre que possa para reduzir a perda de calor por evaporacao.

Gestão de resíduos de aparehos electricos e electrónicos.

Não elimine os apareiros misturando-os com resíduos domesticosGERais.

Deposit a sua plac num centro especial de recolha.

A reciclagem de electrodomesticos evita
consequencias negativas para a saude e o meio
ambiente e permite poupar energia e recursos.

Para mais informações, contacte as autoridades locais ou o estabelecimento onde adquiriu a plac.
