ERABILTZAILE-ESKULIBURUA 2VFT320S FAGOR

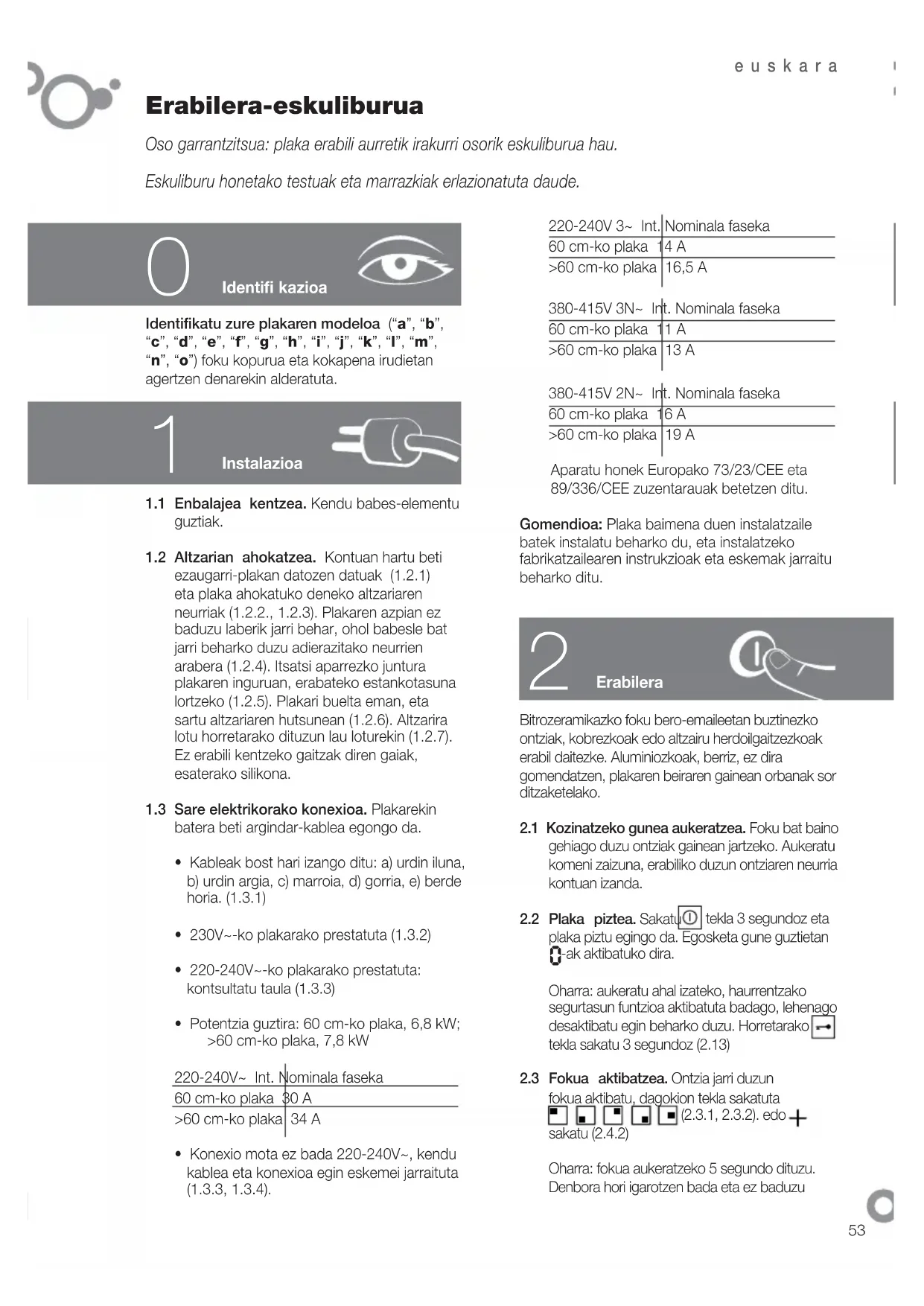

Erabilera- eskuliburua

Oso garrantzitsua: plaka erabili aurretik irakurri osorik eskuliburua hau.

Eskuliburu monetako testuak eta marrazkiak erlazionatuta daude.

Identifi kazioa

Identifikatu zure plakaren modeloa ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o") foku kopurua eta kokapena irudietan agertzen denarekin alderatuta.

1 Instalazioa

1.1 Enbalajea kentzea. Kendu babes-elementuguztiak.
1.2 Altzarian ahokatzea. Kontuan hartu beti ezaugarri-plakan datozen datoak (1.2.1) eta plaka ahokatuko deneko altzariaren neurriak (1.2.2., 1.2.3). Plakaren azpian ez baduzu laborik jarri behar, ohol babesle bat jarri beharko duzu adierazitako neurrien arabera (1.2.4). Itsatsi aparrezko juntura plagaren inguruan, erabateko estankotasuna lortzeko (1.2.5). Plakari buelta eman, eta sartu altzariaren hutsunean (1.2.6). Altzarira lotu horretarako dituzun lau loturekin (1.2.7). Ez erabili kentzeko gaitzak diren gaiak, esaterako silikona.
1.3 Sare elektrikorako konexioa. Plakarekin batera beti argindar-kablea egongo da.

Kableak bost hari izango ditu: a) urdin iluna, b) urdin argia, c) marroia, d) gorria, e) berde horia. (1.3.1)
230V~-ko plakarako prestatuta (1.3.2)
220-240V~ko plakarako prestatuta: kontsultatu taula (1.3.3)
- Potentzia guztira: 60 cm-ko plaka, 6,8 kW; >60 cm-ko plaka, 7,8 kW

220-240V~ Int. Nominala faseka

60 cm-ko plaka $0 A

60 cm-ko plaka| 34 A

• Konexio mota ez bada 220-240V\~, kendu kablea eta konexioa egin eskemei jarraituta (1.3.3, 1.3.4).

220-240V 3~ Int.	Nominala faseka
60 cm-ko plaka	14 A
>60 cm-ko plaka	16,5 A
380-415V 3N~ Int.	Nominala faseka
60 cm-ko plaka	11 A
>60 cm-ko plaka	13 A
380-415V 2N~ Int.	Nominala faseka
60 cm-ko plaka	16 A
>60 cm-ko plaka	19 A
Aparatu honek Europaoko 73/23/CEE eta89/336/CEE zuzentarauak betetzen ditu.

Gomendioa: Plaka baimena duen instalatzaile batek instalatu beharko du, eta instalatzeko fabrikatzailearen instrukzioak eta eskemak jarraitu beharko ditu.

Erabilera

Bitrozeramikazko foku bero-emaileetan buztinezko ontziak, kobrezkoak edo altzairu herdoilgaitzezkoak erabil daitezke. Aluminiozkoak, aberriz, ez diragomendatzen, plakaren beiraren gainean orbanak sor ditzaketelako.

2.1 Kozinatzeko gunea aukeratzea. Foku bat baino gehiago duzu ontziak gainean jartzeko. Aukeratu komeni zaizuna, erabiliko duzun ontziaren neuia kontuan izanda.
2.2 Plaka piztea. Sakatu tekla 3 segundo eta plaka piztu egingo da. Egosketa gune guztietan aak aktibatuko dira.

Oharra: aukeratu ahal izateko, haurentzako segurtasun funtzioa aktibatuta badago, lehenago desaktibatu egin beharko duzu. Horretarako tekla sakatu 3 segundoz (2.13)

2.3 Fokua aktibatzea. Ontzia jarri duzun fokua aktibatu, dagokion tekla sakatuta

sakatu (2.4.2) (2.3.1, 2.3.2). edo +

Oharra: fokua aukeratzeko 5 segundo dituzu. Denbora hori igarotzen bada eta ez baduzu

fokua aukeratu, plaka automatikoki itzaliko da, segurasun neurri gisa.

2.4 Potentzia aukeratzea. Nahi dizun potentzia aukeratu, atzamarra barratik zehar mugituta (2.4.1) edo + edo - teklik erabilita (2.4.2, 2.4.3).

FOKU BEREZIAK

2.5 Foku bikoitza, Foku hirukoitza. Potentzia aukeratu ondoren, sakatu , eta foku bikoitza aktibatuko da (2.5.1, 2.5.3). Berriro (2.5.2) edo (2.5.4) sakatzen baduzu, foku hirukoitza aktibatuko da. Foku bereziak indargabetzeko sakatu ( , , , ).
2.6 Erretiluentzako fokua. Foku hau modu zirkularrean edo beste batekin batera erretilu-foku gisa erabildezakezu. Foku hau aktibatzeko, sakatu . Berriro sakatzen baduzu, desaktibatu eingo da.

Gomendioa: Foku halogenoak dituzten modeloetan, argia hain dabizianon, fokua aktibatuta dagoenean, gainean ontzirik eduki gabe, fokura zuzenean ez begiratzea gomendatzen den.

IRAUPEN-FUNTZIOAK

2.7 Ordua jartzea L. Plaka konektatzerakoan, erlojuaren digituak keinuka hasten dira eta 1200 ek (2.7.1) markatzen dute. Nahi dizun ordua jartzeko sakatu +, teklik (2.7.2). Gauza bera egin erlojua deskonektatu edo argindarra mozten den bakoitzean.

Ordua aldatzeko sakatu L tekla 5 segundo2 (2.7.3.) Ordua keinua hasiko da eta txistu bat entzungo duzu, aukeratu nahi dizun ordua + -teklak sakatuta.

2.8 Iraupena aukeratzea

abc modeloak: Foku bat aktibatu eta potentzia aukeratu ondoren, 5 segundo dituzu keinuka ari den sakatzeko (2.8.1). Aukeratu nahi duzun iraupena +, -teklak sakatuta (2.8.2). Bost segundo igarotzen direnean aukeratutako iraupena balidatuko da eta tenporizatutako fokuaren ikonoaren azpian aukeratutako ordua eta punctu argidun bat ikusiko dira (2.8.3). Iraupena aldatzeko edo gelditzen den denbora ikusteko, sakatu beniro tenporizatutako fokuaren ikonoa (2.8.4). Programazioa bertan behera uzteko, sakatu +, -teklak batera (2.8.5)

dfghkmo modeloak: Foku bat aktibatu eta

potentzia aukeratu ondoren, sakatu erloju
gaineko + tekla. Foku bakoitzean 00 eta bat agertuko dira (2.8.6). Tenporizatu beharreko fokuaren + tekla sakatu eta irudia keenuka hasiko da (2.8.7). Aukeratu iraupena erlojuaren gainean dauden +, - teklad sakatuta (2.8.8). 5 segundoren ondoren, aukeratutako iraupena balidatuko da, eta tenporizatutako fokuan potentzia eta bistaratuko dira txandaka. Denbora igaro ondoren, soinu bat entzungo da, eta 00 irudia keenuka hasiko da. Tenporizazioa bertan behera uzteko, sakatu 00 ikonoaren
gaineko -tekla 00 ikusi arte.

Oharra: iraupena aukeratzen 10 segundo
baino gehiago ematen baduzu, tenporizadorea
automatikoki itzaliko da.

e modeloak: Foku bat aktibatu eta potentzia aukeratu ondoren, sakatu beniro tenporizatu beharreko fokua aukeratzeko tekla. .bat agertuko da (2.8.11). Aukeratu iraupena + teklak sakatuta (2.8.12), eta balidatu tenporizatutako fokuaren tekla beniro sakatuz (2.8.13). Aukeratutako potentiarekin batera punctu bat ikusiko da; punctu horrek fokuari iraupen bat ezari zaiola adieraziko du. Soinu bat entzuteak eta - irudia ikusteak adierazi nahi du, denbora bukatu egin dela (2.8.14). Sakatu edozein tekla, eta soinua desagertu egingo da.

Ohara: iraupena aukeratzen 10 segundo
baino gehiago ematen baduzu, tenporizadorea
automatikoki itzaliko da.

Tenporizatzerakoan konttuan hartu

beharrekoak: Potentzia mailarik handiena 9
bada, tenporizadorearen gehienezko denbora
60 minutukoa izango da. Potentzia maila beste
bat bada, beriz, tenporizadorearen iraupena 99
minutukoa izan ahalko da. Denbora bukatu eta gero,
alama joka arituko da beste edozein tekla sakatzen
ez duzun arte.

PROGRAMAZIO-FUNTZIOAK

2.9 Berotze azkarra. Gehienezko temperaturara heltzen da berehala eta gero mantentze-tenperaturara pasatzen da automatikoki.

abc modeloak: Aktibatu foku bat eta bara gehienezko potentiaria eraman. Sakatu 110 eta R bat agertuko da aukeratutako fokuaren pantaillan (2.9.1).5 segundo dituzu nahi duzun maila aukeratzeko.3. eta 6. mailen artean egotea gomendatzen da (2.9.2).5 segundoren ondoren, berotze azkarra balidatuko da, eta R irudia eta potentzia ikusiko dira txandaka. Gehienezko temperatura lortu ondoren, R irudia

desagertu eta bakarrik mantentze-potentzia ikusiko da. Fokuak ohiko moduan jaraituko du martxan. Berotze azkarraren funtzioa desaktibatu nahi baduzu, sakatu programatutako fokuaren ikonoa, eta aukeratu berriro beste potentzia bat.

dfghjklmo modeloak: Aukeratu foku bat eta gehienezko potentzian jami + tekla sakatuta, 9 ikusi arte (9 bat eta punctu bat) (2.9.3). Erregulatu potentzia tekla sakatuta. 3. eta 6. mailen artean egotea gomendatzen da (2.9.4). 5 segundoren ondoren berotze azkarra balidatuko da eta potentzia eta punctu bat ikusiko dira (2.9.5). Gehienezko temperatura lortu ondoren, punctudezimalasagertu etofokuak ohko moduan jaraituko du marxan.Funtzioa bertan behera uzteko, sakatu programatutako fokuaren tekla eta aukeratu beste potentzia bat.

2.10 Bitroak agintedunak. Ziurtatu eragingo duzun fokua erabili nahi duzun bera dela (2.10.1). Agintea nahi duzun aldera biratu, eta funzionamendu-argia piztuko da (2.10.2). Argi horrek fokua itzali ondoren oraindk bero dagoela ere adierazten du.

Foku bikoitza edo erretilu-fokua duten
modeloetan, agintea ezkerrerantz biratuta
fokuaren zati bat erregulatzen da, eta
eskuinerantz biratuta, berriz, foku osoa (2.10.3)

2.11 Fokua itzaltzea. Aukeratu 0 potentzia itzali nahi duzun fokutik.

2.12 Hondar-beroa. Plaka erabili ondoren, fokuek bero jaraitzen dute denbora-tarte batez, aukeratutako potentziaren arabera, eta oraindk bero dauden fokuetan H bat edo punctu bat ikusiko da. Ez ukitu foku horiek, erre zaitezke-eta.

Ohara: Argindarra mozten bada, berriro datorreanean. ez da H irudia ikusiko nahiz eta kozinatzeko erabili den aldea oraindik bero egon. Beraz, kontuan izan hori.

2.13 Blokeo-funtzioa. Haurrek plaka erabil ez dezaten, sakatu tekla 3 segundoz, eta horrela blokeoa aktibatuko duzu. Desblokeatzeko, berriro egin gauza bera.

Gomendioak:

Ez eman kolperik ontziekin kristalaren gainean.

Aluminiozko ontziak ez dira gomendatzen, beiraren gainean orbanak sor ditzaketelako, ez bada altzairu herdoilgaitzezko babesa dutela azpian.

Bero-fokuek ez dute fungzionatu behar gainean ontzirik ez badute.
- Ontziaren azpiak laua izan behar du eta siku egon behar du.
Ziurtatu ontziek erabiliko duzun fokuaren diametroa edo handiagoa dutela, eta ontzia bero fokuaren gainean jartzerakoan, fokuaren erdi-erdian jami.
- Ahal bada ez mugitu ontziak, beiran markak egin daitezke-eta.
- Plaka janariak prestatzeko baino ez erabili; inoiz ez lan-mahai bezala.
- Ez isuri zuzenean ur hotzik oraindik bero dagoen plakaren gainean.

Adi: Kozinatzeko guneen etenkako
funtzionamenduak ez du esan nahi matxuratuta daudenik. Aukeratutako potentiarium arabera tarte luzeagoetan edo laburragoetan piztuta edo itzalita izango dira.

3

Mantentzea etagarbitzea

• Ez erabili lurrunez garbitzeko inolakomakinarik.
• Garbitu sarri zure plakaren gainazala, hozten denean. Ez erabili produktu edo esponja urratzailerik.Garbitzeko, erabili zapi umela eta xabo iura 3.1.1)
• Astean behin, plaka erabat garbitu bitrozeramikarako produktu bereziekin. Zure bitrozeramika garbitzeko eta zaintzeko VITROCLEN gomendatzen dizugu.
  Gogor itsatsitako zikinkeria kentzeko, erabili beirak garbitzeko errasketa berezi bat 3.1.2)
• Deskuiduan, plaka gainean azukrea edo azukrea duen zerbait edo plastikoa erretzen bada, garbitu lehenbailehen, plaka bero dagoen bitartean; bestela, orbanak geldi daitezke betiko.
  Errasketaren hortzak egoera onean beharko du; hala ez bada, aldatu.

4

Segurtasuna

• Plakaren sareko zirkuituak argindar-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3mm-ko distantzia izan behar da.
• Plaka, baimena duen instalatzaile batek instalatu beharko du, instalatzeko fabrikatzailearen instrukzioak eta eskemak jarraituta.
• Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentiaria egokitu behar da, eta korrente elektrkoaren hargunea arauzko lur-hargunera.
  Kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile kualifi katuren batek ordeztu behar du, arriskua saihestko.
• Fokuak barruko temperatura mugatzen duen gailu bat dauka, plaka gehiegi berotzen bada fokua deskonektatzen duena.
• Fokua erabili ondoren dagokion aginteaz itzali.
• Beirazko gainazala pitzatu edo hausten bada, deskonektatu plaka saretik berehala, gerta daitezkeen txoke elektrikoak ekiditeko. Ez erabili plaka beira aldatu arte (4.1.1).
• Janariak gainezka egiten badu eta aginte teklen gainera erortzen bada, plaka gelditu egingo da eta soinu bat entzungo da (4.1.2).
• Sentsoreren bati denbora luzez sakatzen radiozu edo objekturen bat dagoelako sentsoreak aktibatuta badaude, plaka gelditu egingo da, eta soinu bat entzungo da (4.1.3).
• Ez jarri azpia bero duten ontziak sentsoreen gainean, sentsoreak sakatzerakoan erre zaitezke-eta (4.1.3)
  Haur txikiak plakatik urrun egon daitezela, berotzen diren gainazalak asko berotu daitezkeeta plagka martxan dagoenean. Erabili blokeosistema haurrek aginteekin jolastu ezdezaten.
• Aparatu hau ez da gaitasunak murriztuta dituzten pertsonek erabiltzeko.

• Egon beti plakatik hurbil koipe edo olioa duten jakiak prestatzen ari zareanean. Asko berotzen badira, su hardezakete-eta.

• Plaka kaxoi baten gainean instalatuta badago, ez gorde kaxoi horretan su hardezakeen objekturik

5

Ingurumena

Plaka ingurumena babesteko diseinatu da. Ingurumena zaintzen du. Erabili beti janari bakoitzari dagokion potentzia, eta ontziak aukeratzerakoan, kontuan izan beti prestatu behar duzun janari kantitatea. Beroa hobekien transmititzen da ontziaren azpia eta egosketa gunaren diametroa neurri berekoak direnean.

Kozinatzen bukatzen dizunean, ontzia janaria prestatu dizun fokuan bertan utzdezakezu; horrela,bertan metutako hondar-beroa erabildezakezu eta energia aureztu. Erabili beti tapa tenperature mantentzeko, Iurrunaren bidez beroa galtzen baita.

Tresna elektriko eta elektronikoen hondakinen kudeaketa.

Ez nahastu aparatuak etxeko ohiko hondakinekin. Utzi zure plaka hondakin bilketarako zentro berezi batean.

Etxetresna elektrikoen birziklatzeak osasunerako
eta ingurumenerako ondorio kaltegarriak
saihesten ditu, eta energia eta baliabideak
aurreztea ahalbidetzen du.

Informazio gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo plaka erosi zenuen saltokiarekin.
