ERABILTZAILE-ESKULIBURUA 2VFT211 AX FAGOR

220-240V 3~ Int. Nominala faseka60 cm-ko plaka 14 A>60 cm-ko plaka 16,5 A380-415V 3N~ Int. Nominala faseka60 cm-ko plaka 11 A>60 cm-ko plaka 13 A380-415V 2N~ Int. Nominala faseka60 cm-ko plaka 16 A>60 cm-ko plaka 19 AAparatu honek Europako 73/23/CEE eta 89/336/CEE zuzentarauak betetzen ditu.Gomendioa: Plaka baimena duen instalatzaile batek instalatu beharko du, eta instalatzeko fabrikatzailearen instrukzioak eta eskemak jarraitu beharko ditu.

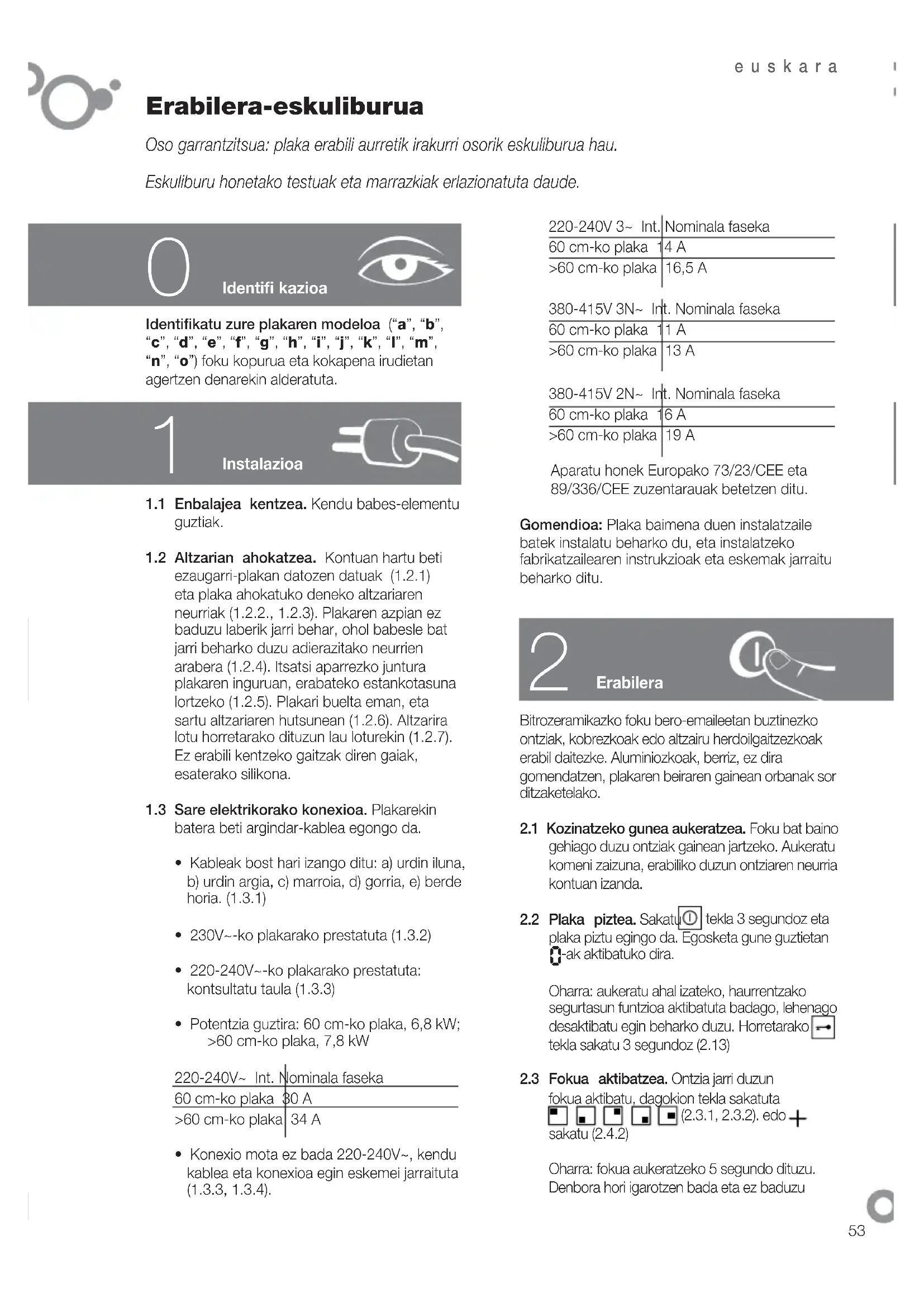

Erabilera-eskuliburua Oso garrantzitsua: plaka erabili aurretik irakurri osorik eskuliburua hau. Eskuliburu honetako testuak eta marrazkiak erlazionatuta daude.

Instalazioa Erabilera Identifi katu zure plakaren modeloa (“a”, “b”, “c”, “d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”, “m”, “n”, “o”) foku kopurua eta kokapena irudietan agertzen denarekin alderatuta. 1.1 Enbalajea kentzea. Kendu babes-elementu guztiak.1.2 Altzarian ahokatzea. Kontuan hartu beti ezaugarri-plakan datozen datuak (1.2.1) eta plaka ahokatuko deneko altzariaren neurriak (1.2.2., 1.2.3). Plakaren azpian ez baduzu laberik jarri behar, ohol babesle bat jarri beharko duzu adierazitako neurrien arabera (1.2.4). Itsatsi aparrezko juntura plakaren inguruan, erabateko estankotasuna lortzeko (1.2.5). Plakari buelta eman, eta sartu altzariaren hutsunean (1.2.6). Altzarira lotu horretarako dituzun lau loturekin (1.2.7). Ez erabili kentzeko gaitzak diren gaiak, esaterako silikona.1.3 Sare elektrikorako konexioa. Plakarekin batera beti argindar-kablea egongo da. • Kableak bost hari izango ditu: a) urdin iluna, b) urdin argia, c) marroia, d) gorria, e) berde horia. (1.3.1)• 230V~-ko plakarako prestatuta (1.3.2)• 220-240V~-ko plakarako prestatuta: kontsultatu taula (1.3.3)• Potentzia guztira: 60 cm-ko plaka, 6,8 kW; >60 cm-ko plaka, 7,8 kW220-240V~ Int. Nominala faseka60 cm-ko plaka 30 A>60 cm-ko plaka 34 A• Konexio mota ez bada 220-240V~, kendu kablea eta konexioa egin eskemei jarraituta (1.3.3, 1.3.4).

Identifi kazioa Bitrozeramikazko foku bero-emaileetan buztinezko ontziak, kobrezkoak edo altzairu herdoilgaitzezkoak erabil daitezke. Aluminiozkoak, berriz, ez dira gomendatzen, plakaren beiraren gainean orbanak sor ditzaketelako. 2.1 Kozinatzeko gunea aukeratzea. Foku bat baino gehiago duzu ontziak gainean jartzeko. Aukeratu komeni zaizuna, erabiliko duzun ontziaren neurria kontuan izanda. 2.2 Plaka piztea. Sakatu

tekla 3 segundoz eta plaka piztu egingo da. Egosketa gune guztietan -ak aktibatuko dira. Oharra: aukeratu ahal izateko, haurrentzako segurtasun funtzioa aktibatuta badago, lehenago desaktibatu egin beharko duzu. Horretarako tekla sakatu 3 segundoz (2.13)2.3 Fokua aktibatzea. Ontzia jarri duzun fokua aktibatu, dagokion tekla sakatuta

sakatu (2.4.2) Oharra: fokua aukeratzeko 5 segundo dituzu. Denbora hori igarotzen bada eta ez baduzueuskara

potentzia aukeratu ondoren, sakatu erloju gaineko tekla. Foku bakoitzean

bat agertuko dira (2.8.6). Tenporizatu beharreko fokuaren

irudia keinuka hasiko da (2.8.7). Aukeratu iraupena erlojuaren gainean dauden

teklak sakatuta (2.8.8). 5 segundoren ondoren, aukeratutako iraupena balidatuko da, eta tenporizatutako fokuan potentzia eta

bistaratuko dira txandaka. Denbora igaro ondoren, soinu bat entzungo da, eta

. irudia keinuka hasiko da. Tenporizazioa bertan behera uzteko, sakatu ikonoaren gaineko tekla

ikusi arte. Oharra: iraupena aukeratzen 10 segundo baino gehiago ematen baduzu, tenporizadorea automatikoki itzaliko da. e modeloak: Foku bat aktibatu eta potentzia aukeratu ondoren, sakatu berriro tenporizatu beharreko fokua aukeratzeko tekla.

. bat agertuko da (2.8.11). Aukeratu iraupena , teklak sakatuta (2.8.12), eta balidatu tenporizatutako fokuaren tekla berriro sakatuz (2.8.13). Aukeratutako potentziarekin batera puntu bat ikusiko da; puntu horrek fokuari iraupen bat ezarri zaiola adieraziko du. Soinu bat entzuteak eta irudia ikusteak adierazi nahi du, denbora bukatu egin dela (2.8.14). Sakatu edozein tekla, eta soinua desagertu egingo da. Oharra: iraupena aukeratzen 10 segundo baino gehiago ematen baduzu, tenporizadorea automatikoki itzaliko da. Tenporizatzerakoan kontuan hartu beharrekoak: Potentzia mailarik handiena 9 bada, tenporizadorearen gehienezko denbora 60 minutukoa izango da. Potentzia maila beste bat bada, berriz, tenporizadorearen iraupena 99 minutukoa izan ahalko da. Denbora bukatu eta gero, alarma joka arituko da beste edozein tekla sakatzen ez duzun arte. PROGRAMAZIO-FUNTZIOAK

2.9 Berotze azkarra. Gehienezko tenperaturara

heltzen da berehala eta gero mantentze- tenperaturara pasatzen da automatikoki. abc modeloak: Aktibatu foku bat eta barra gehienezko potentziara eraman. Sakatu

bat agertuko da aukeratutako fokuaren pantailan (2.9.1). 5 segundo dituzu nahi duzun maila aukeratzeko. 3. eta 6. mailen artean egotea gomendatzen da (2.9.2). 5 segundoren ondoren, berotze azkarra balidatuko da, eta irudia eta potentzia ikusiko dira txandaka. Gehienezko tenperatura lortu ondoren,

irudia fokua aukeratu, plaka automatikoki itzaliko da, segurtasun neurri gisa.

2.4 Potentzia aukeratzea. Nahi duzun potentzia

aukeratu, atzamarra barratik zehar mugituta (2.4.1) edo

2.5 Foku bikoitza, Foku hirukoitza. Potentzia

eta foku bikoitza aktibatuko da (2.5.1, 2.5.3). Berriro (2.5.2) edo (2.5.4) sakatzen baduzu, foku hirukoitza aktibatuko da. Foku bereziak indargabetzeko sakatu (

2.6 Erretiluentzako fokua. Foku hau modu

erabil dezakezu. Foku hau aktibatzeko, sakatu

. Berriro sakatzen baduzu, desaktibatu egingo da. Gomendioa: Foku halogenoak dituzten modeloetan, argia hain da bizia non, fokua aktibatuta dagoenean, gainean ontzirik eduki gabe, fokura zuzenean ez begiratzea gomendatzen den. IRAUPEN-FUNTZIOAK

. Plaka konektatzerakoan, erlojuaren digituak keinuka hasten dira eta ek (2.7.1) markatzen dute. Nahi duzun ordua jartzeko sakatu

, teklak (2.7.2). Gauza bera egin erlojua deskonektatu edo argindarra mozten den bakoitzean. Ordua aldatzeko sakatu tekla 5 segundoz (2.7.3.) Ordua keinua hasiko da eta txistu bat entzungo duzu, aukeratu nahi duzun ordua

2.8 Iraupena aukeratzea

abc modeloak: Foku bat aktibatu eta potentzia aukeratu ondoren, 5 segundo dituzu keinuka ari den sakatzeko (2.8.1). Aukeratu nahi duzun iraupena

, teklak sakatuta (2.8.2). Bost segundo igarotzen direnean aukeratutako iraupena balidatuko da eta tenporizatutako fokuaren ikonoaren azpian aukeratutako ordua eta puntu argidun bat ikusiko dira (2.8.3) . Iraupena aldatzeko edo gelditzen den denbora ikusteko, sakatu berriro tenporizatutako fokuaren ikonoa (2.8.4). Programazioa bertan behera uzteko, sakatu

Mantentzea eta garbitzea

• Ez erabili lurrunez garbitzeko inolako makinarik.• Garbitu sarri zure plakaren gainazala, hozten denean. Ez erabili produktu edo esponja urratzailerik.Garbitzeko, erabili zapi umela eta xaboi ura 3.1.1)• Astean behin, plaka erabat garbitu bitrozeramikarako produktu bereziekin. Zure bitrozeramika garbitzeko eta zaintzeko VITRO-CLEN gomendatzen dizugu.• Gogor itsatsitako zikinkeria kentzeko, erabili beirak garbitzeko errasketa berezi bat 3.1.2)• Deskuiduan, plaka gainean azukrea edo azukrea duen zerbait edo plastikoa erretzen bada, garbitu lehenbailehen, plaka bero dagoen bitartean; bestela, orbanak geldi daitezke betiko. • Errasketaren hortzak egoera onean beharko du; hala ez bada, aldatu. desagertu eta bakarrik mantentze-potentzia ikusiko da. Fokuak ohiko moduan jarraituko du martxan. Berotze azkarraren funtzioa desaktibatu nahi baduzu, sakatu programatutako fokuaren ikonoa, eta aukeratu berriro beste potentzia bat. dfghjklmo modeloak: Aukeratu foku bat eta gehienezko potentzian jarri tekla sakatuta,

ikusi arte (9 bat eta puntu bat) (2.9.3). Erregulatu potentzia tekla sakatuta. 3. eta 6. mailen artean egotea gomendatzen da (2.9.4). 5 segundoren ondoren berotze azkarra balidatuko da eta potentzia eta puntu bat ikusiko dira (2.9.5). Gehienezko tenperatura lortu ondoren, puntu dezimala desagertu eta fokuak ohiko moduan jarraituko du martxan. Funtzioa bertan behera uzteko, sakatu programatutako fokuaren tekla eta aukeratu beste potentzia bat. 2.10 Bitroak agintedunak. Ziurtatu eragingo duzun fokua erabili nahi duzun bera dela (2.10.1). Agintea nahi duzun aldera biratu, eta funtzionamendu-argia piztuko da (2.10.2). Argi horrek fokua itzali ondoren oraindik bero dagoela ere adierazten du. Foku bikoitza edo erretilu-fokua duten modeloetan, agintea ezkerrerantz biratuta fokuaren zati bat erregulatzen da, eta eskuinerantz biratuta, berriz, foku osoa (2.10.3)2.11 Fokua itzaltzea. Aukeratu

potentzia itzali nahi duzun fokutik.2.12 Hondar-beroa. Plaka erabili ondoren, fokuek bero jarraitzen dute denbora-tarte batez, aukeratutako potentziaren arabera, eta oraindik bero dauden fokuetan bat edo puntu bat ikusiko da. Ez ukitu foku horiek, erre zaitezke- eta. Oharra: Argindarra mozten bada, berriro datorrenean ez da irudia ikusiko nahiz eta kozinatzeko erabili den aldea oraindik bero egon. Beraz, kontuan izan hori.2.13 Blokeo-funtzioa. Haurrek plaka erabil ez dezaten, sakatu tekla 3 segundoz, eta horrela blokeoa aktibatuko duzu. Desblokeatzeko, berriro egin gauza bera.Gomendioak:• Ez eman kolperik ontziekin kristalaren gainean. • Aluminiozko ontziak ez dira gomendatzen, beiraren gainean orbanak sor ditzaketelako, ez bada altzairu herdoilgaitzezko babesa dutela azpian.• Bero-fokuek ez dute funtzionatu behar gainean ontzirik ez badute.• Ontziaren azpiak laua izan behar du eta siku egon behar du.• Ziurtatu ontziek erabiliko duzun fokuaren diametroa edo handiagoa dutela, eta ontzia bero fokuaren gainean jartzerakoan, fokuaren erdi-erdian jarri. • Ahal bada ez mugitu ontziak, beiran markak egin daitezke-eta.• Plaka janariak prestatzeko baino ez erabili; inoiz ez lan-mahai bezala.• Ez isuri zuzenean ur hotzik oraindik bero dagoen plakaren gainean. Adi: Kozinatzeko guneen etenkako funtzionamenduak ez du esan nahi matxuratuta daudenik. Aukeratutako potentziaren arabera tarte luzeagoetan edo laburragoetan piztuta edo itzalita izango dira.euskara

Segurtasuna Plaka ingurumena babesteko diseinatu da. Ingurumena zaintzen du. Erabili beti janari bakoitzari dagokion potentzia, eta ontziak aukeratzerakoan, kontuan izan beti prestatu behar duzun janari kantitatea. Beroa hobekien transmititzen da ontziaren azpia eta egosketa gunearen diametroa neurri berekoak direnean. Kozinatzen bukatzen duzunean, ontzia janaria prestatu duzun fokuan bertan utz dezakezu; horrela, bertan metatutako hondar-beroa erabil dezakezu eta energia aurreztu. Erabili beti tapa tenperatura mantentzeko, lurrunaren bidez beroa galtzen baita. Tresna elektriko eta elektronikoen hondakinen kudeaketa. Ez nahastu aparatuak etxeko ohiko hondakinekin. Utzi zure plaka hondakin bilketarako zentro berezi batean. Etxetresna elektrikoen birziklatzeak osasunerako eta ingurumenerako ondorio kaltegarriak saihesten ditu, eta energia eta baliabideak aurreztea ahalbidetzen du. Informazio gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo plaka erosi zenuen saltokiarekin.

• Plakaren sareko zirkuituak argindar-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3mm-ko distantzia izan behar da.

• Plaka, baimena duen instalatzaile batek instalatu beharko du, instalatzeko fabrikatzailearen instrukzioak eta eskemak jarraituta.

• Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentziara egokitu behar da, eta korronte elektrikoaren hargunea arauzko lur-hargunera.

• Kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile kualifi katuren batek ordeztu behar du, arriskua saihesteko.

• Fokuak barruko tenperatura mugatzen duen gailu bat dauka, plaka gehiegi berotzen bada fokua deskonektatzen duena.

• Fokua erabili ondoren dagokion aginteaz itzali.

• Beirazko gainazala pitzatu edo hausten bada, deskonektatu plaka saretik berehala, gerta daitezkeen txoke elektrikoak ekiditeko. Ez erabili plaka beira aldatu arte (4.1.1).

• Janariak gainezka egiten badu eta aginte teklen gainera erortzen bada, plaka gelditu egingo da eta soinu bat entzungo da (4.1.2).

• Sentsoreren bati denbora luzez sakatzen badiozu edo objekturen bat dagoelako sentsoreak aktibatuta badaude, plaka gelditu egingo da, eta soinu bat entzungo da (4.1.3).

• Ez jarri azpia bero duten ontziak sentsoreen gainean, sentsoreak sakatzerakoan erre zaitezke-eta (4.1.3)

• Haur txikiak plakatik urrun egon daitezela, berotzen diren gainazalak asko berotu daitezke- eta plaka martxan dagoenean. Erabili blokeo- sistema haurrek aginteekin jolastu ez dezaten.

• Aparatu hau ez da gaitasunak murriztuta dituzten pertsonek erabiltzeko.

• Egon beti plakatik hurbil koipe edo olioa duten jakiak prestatzen ari zarenean. Asko berotzen badira, su har dezakete-eta.
