BEDIENUNGSANLEITUNG 2VFT211 AX FAGOR

heraus und nehmen Sie den Anschluss entsprechend der Schemata vor (1.3.3, 1.3.4).220-240V 3~ Nennstromstärke pro PhaseKochfeld, 60 cm 14 AKochfeld, > 60 cm 16,5 A380-415V 3N~ Nennstromstärke pro PhaseKochfeld, 60 cm 11 AKochfeld, > 60 cm 13 A380-415V 2N~ Nennstromstärke pro PhaseKochfeld, 60 cm 16 AKochfeld, > 60 cm 19 ADieses Gerät entspricht den europäischen Richtlinien 73/23/EWG und 89/336/EWGEmpfehlung: Die Installation des Kochfeldes ist durch einen autorisierten Installateur vorzunehmen, der den Anweisungen und Anleitungen des Herstellers folgt.

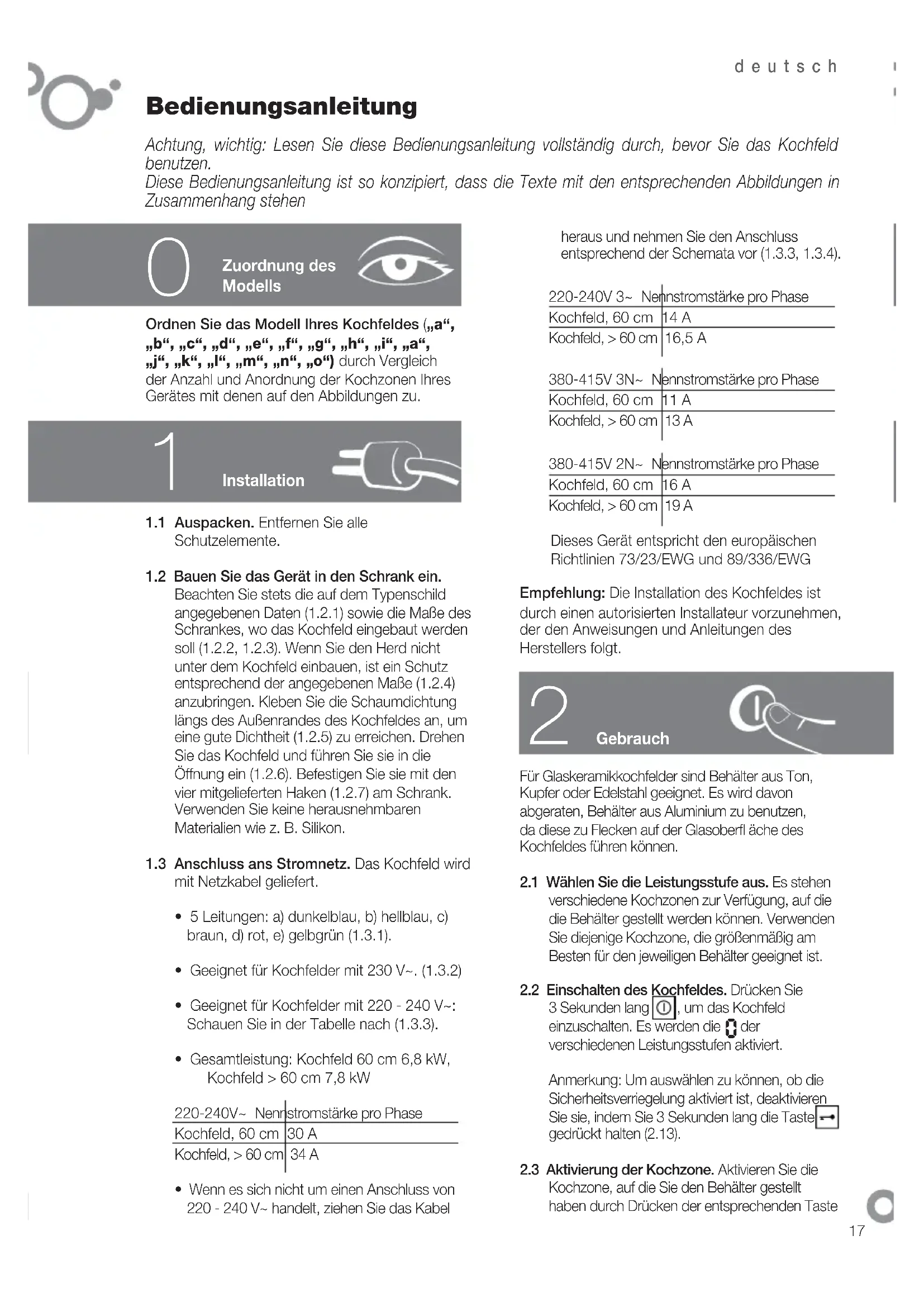

Bedienungsanleitung Achtung, wichtig: Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Kochfeld benutzen. Diese Bedienungsanleitung ist so konzipiert, dass die Texte mit den entsprechenden Abbildungen in Zusammenhang stehen

Installation Gebrauch Ordnen Sie das Modell Ihres Kochfeldes („a“, „b“, „c“, „d“, „e“, „f“, „g“, „h“, „i“, „a“, „j“, „k“, „l“, „m“, „n“, „o“) durch Vergleich der Anzahl und Anordnung der Kochzonen Ihres Gerätes mit denen auf den Abbildungen zu. 1.1 Auspacken. Entfernen Sie alle Schutzelemente.1.2 Bauen Sie das Gerät in den Schrank ein. Beachten Sie stets die auf dem Typenschild angegebenen Daten (1.2.1) sowie die Maße des Schrankes, wo das Kochfeld eingebaut werden soll (1.2.2, 1.2.3). Wenn Sie den Herd nicht unter dem Kochfeld einbauen, ist ein Schutz entsprechend der angegebenen Maße (1.2.4) anzubringen. Kleben Sie die Schaumdichtung längs des Außenrandes des Kochfeldes an, um eine gute Dichtheit (1.2.5) zu erreichen. Drehen Sie das Kochfeld und führen Sie sie in die Öffnung ein (1.2.6). Befestigen Sie sie mit den vier mitgelieferten Haken (1.2.7) am Schrank. Verwenden Sie keine herausnehmbaren Materialien wie z. B. Silikon.1.3 Anschluss ans Stromnetz. Das Kochfeld wird mit Netzkabel geliefert.• 5 Leitungen: a) dunkelblau, b) hellblau, c) braun, d) rot, e) gelbgrün (1.3.1).• Geeignet für Kochfelder mit 230 V~. (1.3.2)• Geeignet für Kochfelder mit 220 - 240 V~: Schauen Sie in der Tabelle nach (1.3.3).• Gesamtleistung: Kochfeld 60 cm 6,8 kW, Kochfeld > 60 cm 7,8 kW220-240V~ Nennstromstärke pro PhaseKochfeld, 60 cm 30 AKochfeld, > 60 cm 34 A• Wenn es sich nicht um einen Anschluss von 220 - 240 V~ handelt, ziehen Sie das Kabel

Zuordnung des Modells Für Glaskeramikkochfelder sind Behälter aus Ton, Kupfer oder Edelstahl geeignet. Es wird davon abgeraten, Behälter aus Aluminium zu benutzen, da diese zu Flecken auf der Glasoberfl äche des Kochfeldes führen können.2.1 Wählen Sie die Leistungsstufe aus. Es stehen verschiedene Kochzonen zur Verfügung, auf die die Behälter gestellt werden können. Verwenden Sie diejenige Kochzone, die größenmäßig am Besten für den jeweiligen Behälter geeignet ist.2.2 Einschalten des Kochfeldes. Drücken Sie 3 Sekunden lang , um das Kochfeld einzuschalten. Es werden die der verschiedenen Leistungsstufen aktiviert. Anmerkung: Um auswählen zu können, ob die Sicherheitsverriegelung aktiviert ist, deaktivieren Sie sie, indem Sie 3 Sekunden lang die Taste

gedrückt halten (2.13).2.3 Aktivierung der Kochzone. Aktivieren Sie die Kochzone, auf die Sie den Behälter gestellt haben durch Drücken der entsprechenden Tastedeutsch

verbleibende Zeit zu sehen, drücken Sie auf das Symbol der zeitgesteuerten Kochzone (2.8.4). Um die Programmierung zu löschen, drücken Sie gleichzeitig die Tasten

, (2.8.5). Modelle dfghkmo: Nach Aktivierung einer Kochzone und Auswahl der Leistung drücken Sie die Taste

über der Uhr. Es erscheint

auf jeder Kochzone (2.8.6). Drücken Sie

für die Zeitsteuerung der Kochzone. Es blinkt

(2.8.7). Wählen Sie die Zeit mit

, über der Uhr (2.8.8). Nach 5 Sekunden ist die Zeit eingestellt und alternativ wird die Leistung und

auf der zeitgesteuerten Kochzone angezeigt. Nach Ablauf der Zeit ertönt ein akustisches Signal und es blinkt

. Um die Zeitsteuerung aufzuheben, drücken Sie auf dem Symbol

zu sehen ist. Anmerkung: Die Zeitsteuerung schaltet sich automatisch ab, wenn Sie länger als 10 Sekunden zum Auswählen der Zeit benötigen. Modell e: Nach Aktivierung einer Kochzone und Auswahl der Leistung drücken Sie erneut die Taste für die Auswahl der zeitlich zu steuernden Kochzone. Es erscheint

(2.8.11). Stellen Sie die Zeit mit , (2.8.12) ein und bestätigen Sie durch erneutes Drücken der Taste der zeitgesteuerten Kochzone (2.8.13). Die Leistung wird durch einen Punkt dargestellt, der anzeigt, dass die Kochzone zeitgesteuert ist. Ein akustisches Signal und ein Hinweis geben an, dass die Zeit beendet ist (2.8.14). Drücken Sie eine beliebige Taste um das akustische Signal abzustellen. Anmerkung: Die Zeitsteuerung schaltet sich automatisch ab, wenn Sie länger als 10 Sekunden zum Auswählen der Zeit benötigen. Anmerkungen zur Zeitsteuerung: Bei einer Leistungsstufe von 9 beträgt die steuerbare Höchstzeit 60 Min. Bei anderen Leistungsstufen kann die Höchstzeit 99 Min. betragen. Nach Beendigung der Zeit erklingt der Alarm, wenn keine Taste betätigt wird. PROGRAMMIERFUNKTIONEN

2.9 Schnelles Erhitzen. Die Höchsttemperatur

wird schnell erreicht, um automatisch auf Betriebstemperatur zu gehen. Modelle abc: Aktivieren Sie eine Kochzone und bringen Sie die Leiste auf Höchstleistung. Drücken Sie

auf dem Display der gewählten Kochzone (2.9.1). Sie haben 5 Sekunden Zeit, um die gewünschte Stufe auszuwählen. Es wird empfohlen, dass diese zwischen Stufe 3 (2.3.1, 2.3.2) oder drücken Sie (2.4.2) Anmerkung: Wenn Sie zum Auswählen der Kochzone länger als 5 Sekunden benötigen, schaltet sich das Kochfeld aus Sicherheitsgründen automatisch ab.

2.4 Auswahl der Leistung. Stellen Sie die Leistung

durch Gleiten des Fingers über die Leiste (2.4.1) oder durch Drücken von

2.5 Doppel-Kochzone, Dreifach-Kochzone. Nach

Auswahl der Leistung drücken Sie

zur Aktivierung der Doppel-Kochzone (2.5.1, 2.5.3). Bei erneutem Drücken von (2.5.2) bzw.

(2.5.4) wird die Dreifach-Kochzone aktiviert. Zum Löschen drücken Sie (

2.6 Bräterzone. Sie können diese Kochzone

kreisförmig oder gemeinsam als Bräterzone

verwenden. Drücken Sie zum Aktivieren und erneut zum Deaktivieren. Empfehlung: Bei mit Halogen-Kochzonen ausgestatteten Modellen ist das Licht so intensiv, dass empfohlen wird, nicht direkt in das Licht zu schauen, wenn das Gerät ohne Behälter in Betrieb ist. ZEITFUNKTIONEN

2.7 Einstellen der Zeit

. Beim Anschließen des Kochfeldes blinken die Ziffern der Uhr und zeigen an (2.7.1). Stellen Sie die Zeit mit den Tasten

, (2.7.2) ein. Gehen Sie genau so vor, wenn sich das Gerät abschaltet oder wenn es zu einer Stromabschaltung kommt. Um die Zeit zu ändern, drücken Sie 5 Sekunden lang die Taste (2.7.3). Die Stundenanzeige beginnt zu blinken und Sie hören ein akustisches Signal. Stellen Sie die Zeit mit den Tasten

2.8 Auswahl der Zeit.

Modelle abc: Nach Aktivierung einer Kochzone und Auswahl der Leistung stehen Ihnen 5 Sekunden zur Verfügung (Sie sehen ein Blinken), um die Taste

(2.8.1). zu drücken. Wählen Sie die erforderliche Zeit aus, indem Sie

drücken (2.8.2). Nach fünf Sekunden bleibt die Zeit eingestellt und es werden die Zeit sowie ein Leuchtpunkt unter dem Symbol der zeitgesteuerten Kochzone (2.8.3) sichtbar. Um Anpassungen vorzunehmen oder diedeutsch

Pfl ege und Reinigung

• Verwenden Sie keinen Dampfreiniger.• Reinigen Sie Ihre Kochzonen häufi g und nur wenn diese abgekühlt sind. Verwenden Sie keine Produkte oder Schwämme, welche die Oberfl äche zerkratzen könnten. Reinigen Sie die Fläche mit einem feuchten Lappen und Seifenwasser (3.1.1).• Führen Sie ein Mal pro Woche eine gründliche Reinigung mit speziell für Glaskeramik geeigneten Produkten durch. Wir empfehlen und 6 liegt (2.9.2). Nach fünf Sekunden ist das schnelle Erhitzen eingestellt und es erscheint auf dem Display der gewählten Kochzone (2.9.1). Sie haben 5 Sekunden Zeit, um die gewünschte Stufe auszuwählen. Es wird empfohlen, dass diese zwischen Stufe 3 und 6 liegt (2.9.2). Nach fünf Sekunden ist das schnelle Erhitzen eingestellt und es erscheint sowie alternativ die Leistung. Ist die Höchsttemperatur erreicht, verschwindet

wobei die Betriebsleistung bestehen bleibt. Die Kochzone bleibt auf herkömmliche Weise in Betrieb. Wenn Sie das schnelle Erhitzen aufheben möchten, drücken Sie das Symbol für die programmierte Kochzone und wählen Sie eine neue Leistung aus. Modelle dfghjklmo: Wählen Sie eine Kochzone aus und setzen Sie sie durch Drücken von auf Höchstleistung, bis 9 und ein Punkt zu sehen sind (2.9.3). Regulieren Sie die Leistung durch Drücken von . Es werden die Stufen 3 bis 6 empfohlen (2.9.4). Nach 5 Sekunden ist das schnelle Erhitzen eingestellt und es wird die Leistung gefolgt von einem Punkt angezeigt (2.9.5). Ist die Höchsttemperatur erreicht, verschwindet der Dezimalpunkt und die Kochzone bleibt weiterhin auf herkömmliche Weise in Betrieb. Um diese Funktion zu löschen, drücken Sie die Taste der programmierten Kochzone und wählen Sie eine neue Leistung aus.2.10 Glaskeramik mit Steuerung. Stellen Sie sicher, dass die Kochzone, die Sie betreiben, der Kochzone entspricht, die sie benutzen möchten (2.10.1). Drehen Sie die Steuerung auf die gewünschte Position. Es leuchtet die Betriebskontrollleuchte (2.10.2), die gleichzeitig die Restwärme anzeigt, wenn die Kochzone abschaltet. Bei den Ausführungen mit Doppel- oder Bräterzone wird durch Drehen der Steuerung nach links ein Teil der Kochzone eingestellt. Durch Drehen der Steuerung nach rechts wird die gesamte Kochzone eingestellt (2.10.3).2.11 Ausschalten der Kochzone. Wählen Sie die Leistung

der Kochzone, die Sie ausschalten möchten. 2.12 Restwärme. Nach Benutzung des Kochfeldes bleiben die Kochzonen einige Zeit heiß. Dies hängt von der ausgewählten Leistung ab. Auf den noch heißen Kochzonen ist

bzw. ein Punkt zu sehen. Berühren Sie diese Kochzonen nicht. Es besteht Verbrennungsgefahr.Achtung: Bei einer wieder auftretenden Stromabschaltung wird bei Wiederinbetriebnahme

nicht angezeigt, obwohl die Kochzone noch heiß sein könnte. Denken Sie daran.2.13 Sicherheitsverriegelung. Die Sicherheitsverriegelung dient dazu, um Manipulation durch Kinder zu vermeiden. Halten Sie die Taste

Sekunden lang gedrückt, um die Sperre zu aktivieren. Zum Entsperren gehen Sie ebenso vor. Empfehlungen:• Vermeiden Sie, dass die Behälter auf das Glas stoßen.• Aluminiumbehälter sind nicht zu empfehlen, denn es können sich Flecken auf dem Glas bilden – es sei denn, die Behälter sind mit einen Edelstahlschutz ausgestattet.• Die Kochzonen dürfen nicht ohne Behälter betrieben werden.• Der Boden des Behälters muss fl ach und trocken sein.• Achten Sie darauf, dass die Durchmesser der Behälter größer oder gleich groß sind wie das Kochfeld, die Sie benutzen und stellen Sie sie in die Mitte der Kochzone.• Versuchen Sie, die Behälter nicht zu bewegen. Es könnte sonst zu Kratzern auf dem Glas kommen.• Verwenden Sie das Gerät nur zur Zubereitung von Speisen. Benutzen Sie das Kochfeld nicht als Arbeitstisch.• Gießen Sie kein kaltes Wasser direkt auf das Kochfeld, wenn die Kochzonen heiß ist.Achtung: Unterbrechungen während des Betriebs der Leistungsstufen stellen keine Störung dar. Abhängig von der gewünschten Leistung erfolgt der Betrieb in Zeitintervallen, in denen sie sich mehr oder weniger lange ab- und einschalten – .deutsch

Sicherheit Das Kochfeld wurde unter Berücksichtigung des Umweltschutzes konzipiert. Denken Sie an die Umwelt. Kochen Sie stets mit der angemessenen Leistung und verwenden Sie Behälter in der für die vorzubereitenden Mengen geeigneten Größe. Wenn der Boden des Behälters und der Durchmesser der Kochzone in der Größe übereinstimmen, ist die Wärmeübertragung optimal. Bei Beendigung des Kochens können Sie den Behälter an der gleichen Stelle stehen lassen, um noch vorhandene Wärme zu nutzen. So sparen Sie Energie. Benutzen Sie wenn möglich stets einen Deckel, um den Wärmeverlust durch Verdampfung zu verringern. Handhabung von Abfallprodukten elektrischer und elektronischer Geräte. Entsorgen Sie Geräte nicht zusammen mit Haushaltsmüll. Bringen Sie das Feld in ein Entsorgungszentrum. Die Entsorgung von Elektrohaushaltsgeräten verhindert negative Auswirkungen auf Gesundheit, Umwelt und ermöglicht das Einsparen von Energie und Ressourcen. Für weitere Informationen wenden Sie sich an die lokalen Behörden oder an das Geschäft, in dem Sie das Feld erworben haben.

• Der Stromkreis, durch den das Kochfeld gespeist wird, muss mit einem allpoligen Schalter mit einem Kontaktabstand von mindestens 3 mm ausgestattet sein.

• Die Installation des Kochfeldes muss durch einen autorisierten Installateur durchgeführt werden, der Anweisungen und Anleitung des Herstellers befolgt.

• Die Installation muss gemäß der auf dem Typenschild angegebenen Maximalleistung bemessen werden und die Steckdose mit Erdung muss den Vorschriften entsprechen.

• Wenn das Stromkabel beschädigt ist, muss es durch Ihren Kundendienst oder ähnlich qualifi ziertes Personal ausgetauscht werden, damit Gefahren vermieden werden.

• Die Kochzone ist mit einem inneren Temperaturbegrenzer ausgestattet, der die Kochzone im Falle von übermäßigem Aufheizen des Kochfeldes abschaltet.

• Stellen Sie die Kochzone nach jedem Gebrauch mittels ihrer Steuerung ab.

• Wenn die Glasfl äche zerkratzt oder ist oder Brüche aufweist, schalten Sie das Gerät sofort ab, um möglichen Stromschlag zu vermeiden. Verwenden Sie das Feld erst nach Austausch des Glases wieder (4.1.1).

• Bei Überlaufen von Speisen auf die Tasten der Steuerung stoppt das Kochfeld und Sie hören ein akustisches Signal (4.1.2).

• Wenn Sie einen Sensor zu lange gedrückt halten oder ein Gegenstand die Sensoren aktiviert, schaltet sich das Kochfeld aus und Sie hören ein akustisches Signal (4.1.3).

• Stellen Sie keine Behälter mit erwärmten Böden auf die Sensoren; beim Drücken derselben besteht Verbrennungsgefahr (4.1.3).

• Halten Sie kleine Kinder vom Gerät fern. Die Heizfl ächen können während des Betriebs stark aufheizen. Verwenden Sie die Sicherheitsverriegelung, um zu vermeiden, dass Kinder mit den Bedienelementen spielen.

• Dieses Gerät ist nicht für die Nutzung durch Personen mit geistiger Behinderung geeignet.

• Halten Sie sich beim Kochen von Gerichten bzw. Speisen mit Fett oder Öl immer in unmittelbarer Nähe auf. Übermäßige Hitze kann dazu führen, dass diese sich entzünden.

• Befi ndet sich das Kochfeld über einer Schublade, dürfen darin keine entzündbaren Gegenstände aufbewahrt werden. Ihnen zur Reinigung und Pfl ege der Glaskeramik VITRO-CLEN.

• Starke, klebende Verschmutzungen werden mit dem Glasschaber entfernt (3.1.2).

• Wenn versehentlich Zucker, gezuckerte Speisen oder Plastik auf des Kochfeldes anbrennen, entfernen Sie sie so schnell wie möglich mit einem Schaber, solange diese noch warm sind. Erfolgt keine sofortige Entfernung, können dauerhafte Flecken zurückbleiben.

• Benutzen Sie das Messer des Schabers nur in einwandfreiem Zustand und ersetzen Sie es, wenn Sie Abnutzungen feststellen.nederlands
