NÁVOD NA OBSLUHU 2VFT211 AX FAGOR

220-240V 3~ Menovitý prúd istenia fáze60 cm doska 14 A>60 cm doska 16,5 A380-415V 3N~ Menovitý prúd istenia fáze60 cm doska 11 A>60 cm doska 13 A380-415V 2N~ Menovitý prúd istenia fáze60 cm doska 16 A>60 cm doska 19 ATento výrobok je v zhode s Direktívami EÚ č. 73/23/EEC a 89/336/EECOdporúčanie: Táto doska musí byť inštalovaná odborne spôsobilou osobou, v súlade s inštrukciami výrobcu a podľa priložených diagramov.

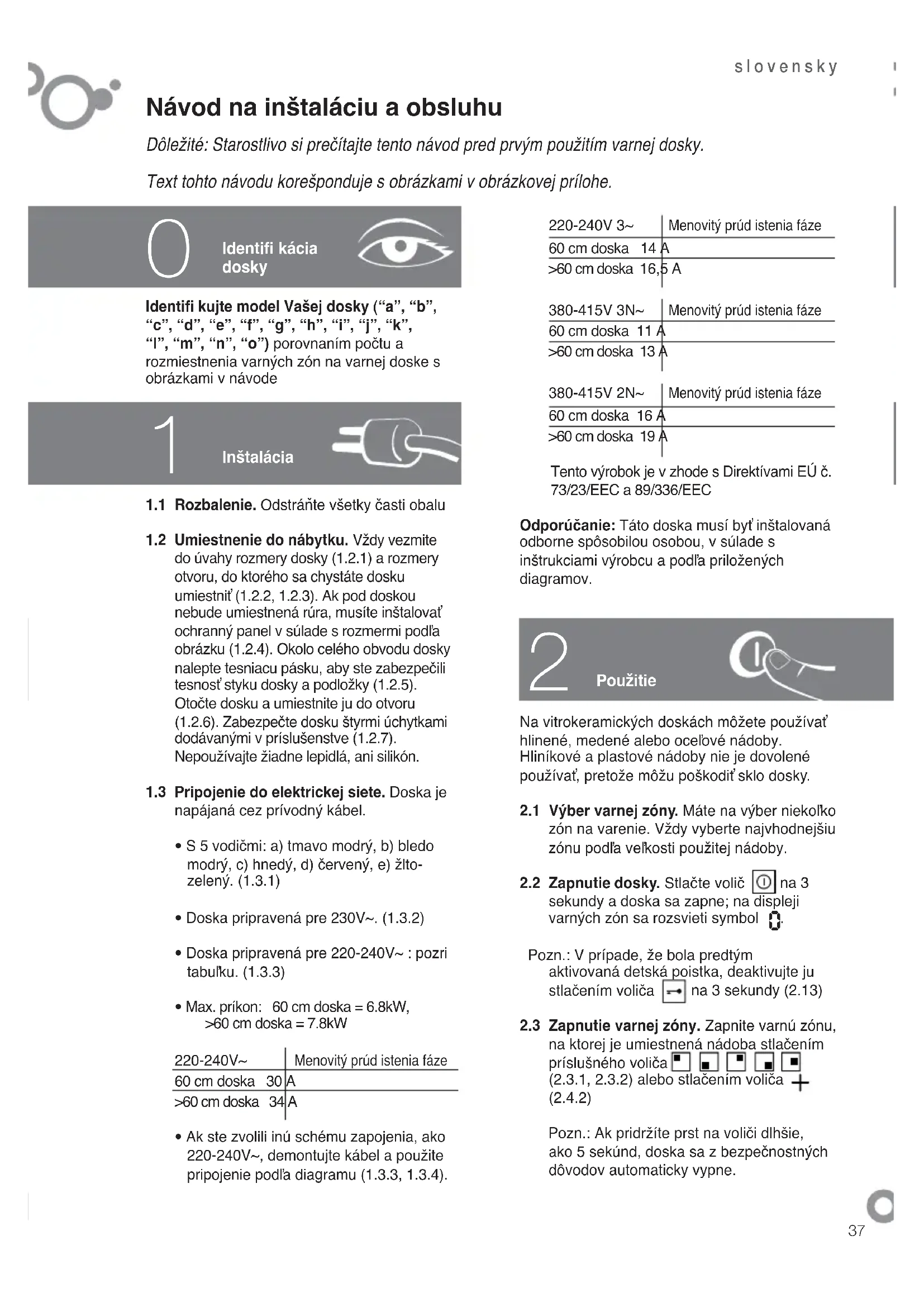

Návod na inštaláciu a obsluhu Dôležité: Starostlivo si prečítajte tento návod pred prvým použitím varnej dosky. Text tohto návodu korešponduje s obrázkami v obrázkovej prílohe.

InštaláciaPoužitieIdentifi kujte model Vašej dosky (“a”, “b”, “c”, “d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”, “m”, “n”, “o”) porovnaním počtu a rozmiestnenia varných zón na varnej doske s obrázkami v návode

1.1 Rozbalenie. Odstráňte všetky časti obalu

1.2 Umiestnenie do nábytku. Vždy vezmite do úvahy rozmery dosky (1.2.1) a rozmery otvoru, do ktorého sa chystáte dosku umiestniť (1.2.2, 1.2.3). Ak pod doskou nebude umiestnená rúra, musíte inštalovať ochranný panel v súlade s rozmermi podľa obrázku (1.2.4). Okolo celého obvodu dosky nalepte tesniacu pásku, aby ste zabezpečili tesnosť styku dosky a podložky (1.2.5). Otočte dosku a umiestnite ju do otvoru (1.2.6). Zabezpečte dosku štyrmi úchytkami dodávanými v príslušenstve (1.2.7). Nepoužívajte žiadne lepidlá, ani silikón.1.3 Pripojenie do elektrickej siete. Doska je napájaná cez prívodný kábel. • S 5 vodičmi: a) tmavo modrý, b) bledo modrý, c) hnedý, d) červený, e) žlto-zelený. (1.3.1)• Doska pripravená pre 230V~. (1.3.2)• Doska pripravená pre 220-240V~ : pozri tabuľku. (1.3.3)• Max. príkon: 60 cm doska = 6.8kW, >60 cm doska = 7.8kW220-240V~ Menovitý prúd istenia fáze60 cm doska 30 A>60 cm doska 34 A• Ak ste zvolili inú schému zapojenia, ako 220-240V~, demontujte kábel a použite pripojenie podľa diagramu (1.3.3, 1.3.4). Identifi kácia doskyNa vitrokeramických doskách môžete používať hlinené, medené alebo oceľové nádoby. Hliníkové a plastové nádoby nie je dovolené používať, pretože môžu poškodiť sklo dosky.

2.1 Výber varnej zóny. Máte na výber niekoľko

zón na varenie. Vždy vyberte najvhodnejšiu zónu podľa veľkosti použitej nádoby.

2.2 Zapnutie dosky. Stlačte volič

na 3 sekundy a doska sa zapne; na displeji varných zón sa rozsvieti symbol

Pozn.: V prípade, že bola predtým aktivovaná detská poistka, deaktivujte ju stlačením voliča na 3 sekundy (2.13)2.3 Zapnutie varnej zóny. Zapnite varnú zónu, na ktorej je umiestnená nádoba stlačením príslušného voliča (2.3.1, 2.3.2) alebo stlačením voliča

(2.4.2) Pozn.: Ak pridržíte prst na voliči dlhšie, ako 5 sekúnd, doska sa z bezpečnostných dôvodov automaticky vypne.slovensky

bude blikať. Ak chcete zrušiť čas, stláčajte na hodinách

(2.8.11). Nastavte čas pomocou

(2.8.12) a potvrďte ho opätovným stlačením voliča zóny (2.8.13). Za označením výkonu bude svietiť bodka, čo znamená, že zóna je načasovaná. Po uplynutí zvoleného času budete počuť signál a na displeji sa objaví symbol (2.8.14). Zvukový signál vypnete stlačením ľubovoľného voliča. Pozn.: Časovač sa automaticky vypne, ak nenastavíte čas v priebehu 10 sekúnd. Obmedzenia časovača: Ak je výkon varnej zóny nastavený na stupeň 9, časovač je obmedzený na 60 minút. Inak je možné nastaviť čas až 99 minút. Po uplynutí nataveného času budete počuť signál, kým nestlačíte ľubovoľný volič. PROGRAMOVANIE FUNKCIÍ

2.9 Rýchly ohrev. Rýchlo dosiahnete

maximálnu teplotu a potom automaticky prejdete na konštantnú teplotu. Modely a, b, c: Aktivujte varnú zónu a nastavte maximálny výkon. Stlačte

a na displeji zvolenej zóny sa objaví

(2.9.1). V priebehu 5 sekúnd nastavte požadovaný výkon, odporúčame medzi 3 a 6 (2.9.2). Po 5 sekundách sa nastaví rýchly ohrev a na displeji sa bude striedavo zobrazovať symbol a nastavená hodnota výkonu. Po dosiahnutí maximálnej teploty sa symbol stratí a nastaví sa zvolený výkon. Varná zóna bude ďalej pracovať v štandardnom režime. Ak chcete zrušiť rýchly ohrev, stlačte volič príslušnej varnej zóny a nastavte novú hodnotu výkonu. Modely d, f, g, h, j, k, l, m, o: Zvoľte varnú zónu a stláčajte kým nenastavíte výkon 9 a potom bodku za

2.4 Voľba výkonu. Výkon nastavíte posúvaním

(2.5.2) alebo (2.5.4) znovu, zapne sa aj trojitá zóna. Ak chcete voľbu zrušiť, stlačte

2.6 Oválna zóna. Túto zónu môžete použiť

alebo ako oválnu pre pekáče

zapnutie v oválnom režime a znovu stlačte pre návrat. Odporúčanie: V modeloch vybavených halogénovou zónou Vám odporúčame nepozerať do halogénovej zóny bez nádoby, pretože svetlo je príliš intenzívne.

(2.7.2). Rovnako postupujte po každom odpojení dosky alebo po výpadku dodávky energie. Ak chcete zmeniť čas, stlačte volič na 5 sekúnd (2.7.3). Údaj na displeji bude blikať a budete počuť pípnutie, na nastavenie použite voliče

(2.8.1). Potom nastavte požadovaný čas varenia pomocou , (2.8.2). Po uplynutí 5 sekúnd je čas nastavený a pod symbolom príslušnej zóny bude svietiť bodka (2.8.3). Pre zobrazenie alebo zmenu nastaveného času stlačte volič naprogramovanej varnej zóny (2.8.4). Pre zrušenie naprogramovaného času stlačte voliče , súčasne (2.8.5). Modely d, f, g, h, k, m, o: APo zvolení varnej zóny a nastavení výkonu stlačte volič

na zóne, ktorú nastavujete a symbol

začne blikať (2.8.7). Nastavte čas pomocou

• Nepoužívajte parné čističe• Pravidelne čistite povrch dosky, vždy keď je chladná. Nepoužívajte drsné čistiace prostriedky. Čistite mäkkou handričkou a vodou s pridaním saponátu (3.1.1).• Jeden krát týždenne vyčistite sklo dosky špeciálnym prostriedkom na vitrokeramické dosky. Na údržbu a čistenie Vám odporúčame používať prostriedky VITRO-CLEAN.• Na odolné škvrny použite škrabku na sklo (3.1.2).• Ak sa Vám na skle pripáli cukor, sladký roztok alebo plast, okamžite ho odstráňte škrabkou ešte za tepla. V opačnom prípade pripálený materiál môže zanechať trvalé stopy na skle.• Udržujte ostrie škrabky v dobrom stave. Vymeňte škrabku, ak má poškodené ostrie.; odporúčame stupne 3 až 6 (2.9.4). Po uplynutí 5 sekúnd je rýchly ohrev zvolený a na displeji svieti výkon a bodka (2.9.5). Po dosiahnutí maximálnej teploty sa bodka stratí a výkon sa nastaví zvolený stupeň. Varná zóna bude ďalej pracovať v štandardnom režime. Ak chcete zrušiť rýchly ohrev, stlačte volič príslušnej varnej zóny a nastavte novú hodnotu výkonu.

2.10 Dosky s otočnými ovládačmi.

Uistite sa, že ovládač, ktorý používate je určený pre Vami zvolenú varnú zónu (2.10.1). Otočte ovládačom do požadovanej pozície a príslušný indikátor sa rozsvieti (2.10.2). Indikátor tiež signalizuje zostatkové teplo po vypnutí dosky. Pre modely s dvojitou alebo oválnou zónou otáčaním ovládača doľava zapnete len čas zóny, otáčaním ovládača doprava zapnete celú varnú zónu (2.10.3).2.11 Vypnutie varnej zóny. Nastavte výkon varnej zóny na

ak ju chcete vypnúť. 2.12 Zostatkové teplo. Varná zóna zostáva určitý čas teplá aj po vypnutí. Čas závisí od výkonu a na displeji horúcej zóny sa objaví symbol

alebo bodka, čo znamená, že táto zóna je ešte horúca. Nedotýkajte sa takejto varnej zóny, pretože hrozí riziko popálenia.Pozor: Ak nastane odpojenie dosky počas doby, keď svieti symbol po pripojení dosky sa symbol znovu neobjaví, aj keď zóna môže byť ešte horúca. Pamätajte na to.

2.13 Zamknutie ovládania. Zabraňuje deťom

manipulovať s doskou. Stlačte na 3 sekundy volič a ovládanie sa zablokuje. Pre odblokovanie postup zopakujte.Odporúčania:• Nebúchajte hrncami o sklo varnej dosky.• Nepoužívajte hliníkové nádoby, ak nemajú oceľové dno. Hliník môže pri zahriatí poškodiť sklo dosky.

• Varné zóny by nemali byť v prevádzke bez nádob.
• Dno nádoby musí byť rovné, suché a čisté.

• Používajte nádoby, ktorých priemer je väčší, ako priemer použitej varnej zóny a nádobu umiestnite vždy do stredu zdroja tepla.• Neposúvajte nádoby po skle, pretože sa tým môže sklo poškriabať.• Používajte varnú dosku len na varenie. Nepoužívajte ju ako pracovnú podložku.
• Studená voda nesmie prísť do kontaktu s teplou varnou zónou.Pozor: Prerušované fungovanie varných zón nie je chybou dosky. Zóny sa striedavo zapínajú a vypínajú podľa stupňa výkonu, ktorý ste zvolili.slovensky

Ochrana životného prostredia

Bezpečnosť Varná doska bola navrhnutá s ohľadom na ochranu životného prostredia. Buďte aj Vy enviromentálne vnímavý. Pri každom varení používajte adekvátny výkon a pri výbere varnej zóny vždy zohľadnite veľkosť použitej nádoby. Prenos tepla je najlepší v prípade, že je veľkosť dna nádoby zhodná s veľkosťou varnej zóny. Tesne pred dovarením vypnite varnú zónu a nádobu neodkladajte, aby ste využili zostatkové teplo v nej akumulované. Tým ušetríte energiu. Ak je to možné používajte pokrievky, aby ste znížili straty odparovaním. Zber a recyklácia použitých spotrebičov. Nikdy neodhadzujte nepotrebný spotrebič do bežného komunálneho odpadu. Odovzdajte nepotrebný spotrebič do špecializovaných zberných miest. Odovzdaním domácich spotrebičov na recykláciu zabraňujete negatívnym vplyvom na životné prostredie a zdravie ľudí. Šetríte tým energiu a zdroje surovín. Ďalšie informácie získate vo Vašom obchode, miestnom úrade alebo na stránkach www. envidom.sk .

• Do obvodu napájania dosky musí byť zaradený vypínací prvok všetkých pólov, vzdialenosť kontaktov v rozopnutom stave je najmenej 3 mm.

• Dosku musí inštalovať odborne spôsobilá osoba, ktorá musí rešpektovať odporúčania výrobcu a diagramy.

• Inštalácia musí byť navrhnutá pre maximálny príkon dosky podľa štítku dosky a spotrebič musí byť dokonale uzemnený.

• Ak je prívodný kábel poškodený, musí ho z bezpečnostných dôvodov ihneď vymeniť autorizovaný servis alebo odborne spôsobilá osoba

• Každá varná zóna je vybavená snímačom teploty, ktorý zónu vypne v prípade jej prehriatia.

• Ak budete stláčať senzor príliš dlho, alebo necháte na ňom položený predmet, doska sa vypne a zaznie signál. (4.1.3).

• Neklaďte na ovládací panel teplé nádoby, neskôr sa môžete popáliť od horúceho skla pri stláčaní senzorov (4.1.3).

• Udržujte deti v bezpečnej vzdialenosti od dosky počas varenia, pretože povrch je veľmi horúci. Uzamykajte ovládanie, aby sa deti nemohli hrať s ovládaním varnej dosky.

• Spotrebič nebol navrhnutý pre používanie osobami so zníženými mentálnymi schopnos ťami.

• Vždy sa zdržujte v blízkosti dosky, ak varíte masť, tuk alebo olej. V dôsledku intenzívneho tepla sa môžu vznietiť.

• Ak je varná doska inštalovaná nad zásuvkou, neskladujte v nej žiadne horľavé predmety.41
