Бренд	Fagor
Модель	2VFT211 AX
Тип изделия	Встраиваемая стеклокерамическая варочная панель
Ширина	60 cm
Электропитание	220-240 V~, 6,8 kW, 30 A
Количество конфорок	4 стеклокерамические конфорки (из них 1 двойная/тройная, 1 большая)
Общая мощность	6,8 kW
Функция таймера	Да, с автоматическим отключением конфорки
Функция быстрого нагрева	Да, с автоматическим переходом на поддержание
Функция блокировки от детей	Да, активация нажатием на 3 секунды
Индикация остаточного тепла	Да, символ H или точка
Тип управления	Сенсорное управление + панель мощности
Уход и очистка	Влажная ткань, мыльная вода, специальный скребок для стеклокерамики, средство VITROCLEN
Безопасность	Автоматическое отключение, ограничитель температуры, отключение при переливе, обнаружение предмета на кнопках
Запасные части	Обращайтесь в сервисный центр Fagor
Соответствие	Директивы 73/23/ЕЭС и 89/336/ЕЭС

Часто задаваемые вопросы - 2VFT211 AX FAGOR

Как включить варочную панель?

Нажмите на кнопку ⓐ (или кнопку Вкл/Выкл) на 3 секунды. Загорятся индикаторы зон нагрева. Если включена блокировка от детей, сначала отключите ее, нажав на кнопку блокировки на 3 секунды.

Как отрегулировать мощность конфорки?

Сначала выберите нужную конфорку, нажав на ее кнопку, затем проведите пальцем по панели мощности или нажимайте + или - для регулировки уровня от 1 до 9.

Как использовать двойную или тройную конфорку?

После выбора мощности нажмите на кнопку (или специальную кнопку), чтобы активировать внешний круг. Повторное нажатие активирует дополнительный круг (тройной). Чтобы вернуться назад, нажимайте ту же кнопку несколько раз до отключения.

Как запрограммировать таймер?

Включите конфорку и установите мощность, затем нажмите на кнопку Ⓛ (или кнопку таймера). Используйте + и - для установки времени (макс. 99 минут в зависимости от мощности). Через 5 секунд программирование подтверждается и начинается обратный отсчет.

Как включить быстрый нагрев?

Сначала выберите максимальную мощность (9) на нужной конфорке, затем нажмите кнопку быстрого нагрева (часто обозначается символом ⏩ или точкой). Затем установите мощность поддержания (рекомендуется от 3 до 6). Конфорка нагревается на полную мощность, затем автоматически снижает.

Что делать при переливе на кнопки?

Варочная панель автоматически отключается и подает звуковой сигнал. Протрите кнопки влажной тканью и перезапустите прибор. Избегайте попадания жидкостей на панель управления.

Как очистить пятна от пригоревшего сахара?

Сразу же удалите сахар или расплавленный пластик специальным скребком для стеклокерамики, пока плита еще горячая (но не обжигающая). Затем очистите специальным средством для стеклокерамики. Не давайте остыть, иначе пятна будет трудно удалить.

Какую посуду использовать на стеклокерамике?

Используйте посуду с плоским дном, предпочтительно из нержавеющей стали, керамики или термостойкого стекла. Избегайте алюминия, так как он может оставлять следы. Диаметр посуды должен быть не меньше диаметра конфорки для хорошей передачи тепла.

Как отключить блокировку от детей?

Нажмите на кнопку блокировки (часто обозначается замком или →) на 3 секунды, пока индикатор не погаснет. После этого вы можете пользоваться панелью управления как обычно.

Что означает символ H или светящаяся точка на конфорке?

Это индикатор остаточного тепла. Конфорка еще горячая, даже если она выключена. Не прикасайтесь к ней. Внимание: после отключения электроэнергии этот индикатор не отображается, но конфорка может оставаться горячей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2VFT211 AX FAGOR

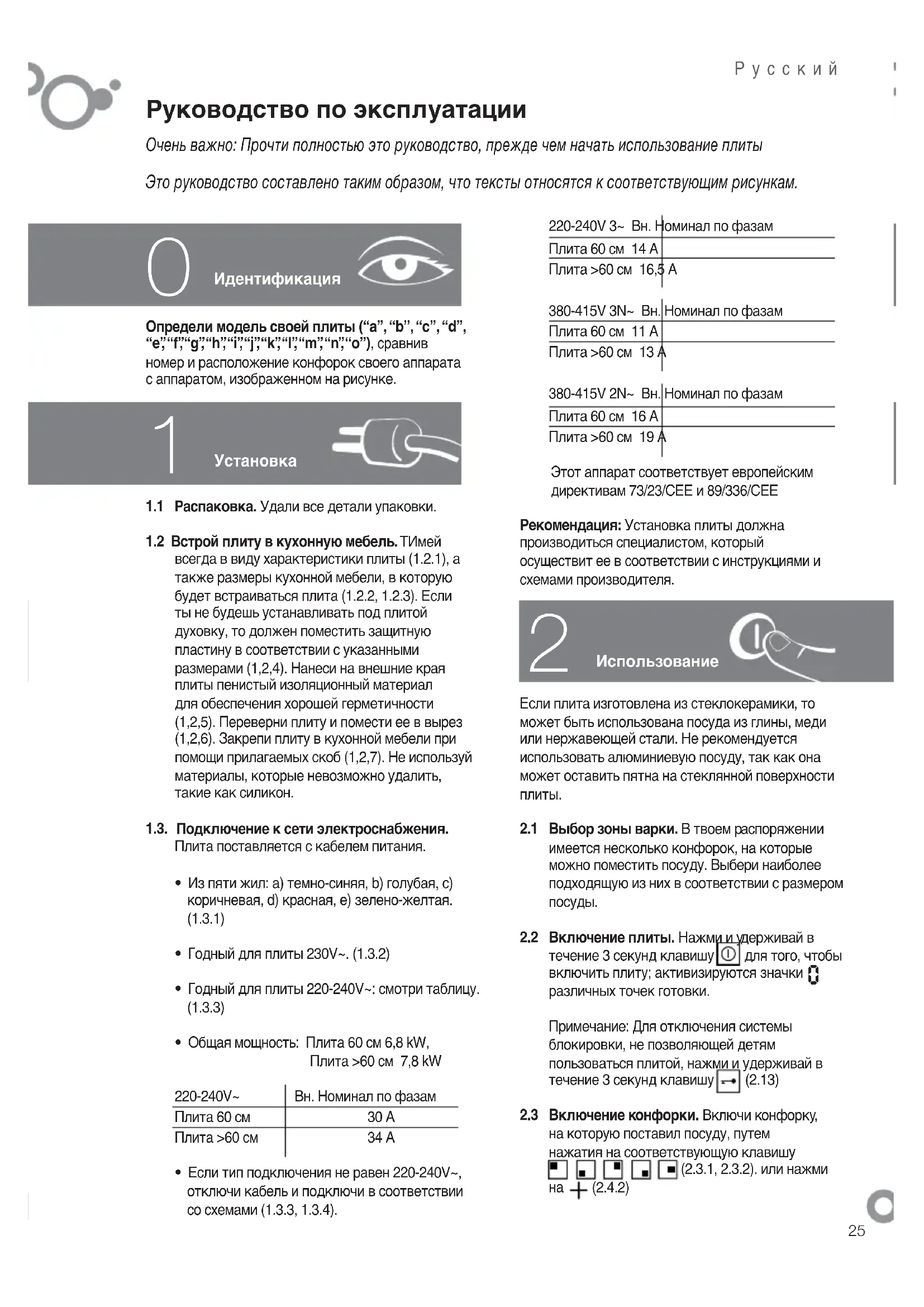

Руководство по эксплуатации

Очень важно: Прочти полностью это руководство, прежде чем начать использование плиты

Это руководство составлено таким образом, что тексты относятся к соответствующим рисункам.

Идентификация

Определи модель своей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив номер и расположение конфорок своего аппарата с аппаратом, изображенном на рисунке.

1

Установка

1.1 Распаковка. Удали все детали упаковки.

1.2 Встрой плиту в кухонную мебель. ТИмей всегда в виду характеристики плиты (1.2.1), а также размеры кухонной мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если ты не будешь устанавливать под плитой духовку, то должен поместить защитную пластину в соответствии с указанными размерами (1,2,4). Нанеси на внешние края плиты пенистый изоляционный материал для обеспечения хорошей герметичности (1,2,5). Переверни плиту и помести ее в вырез (1,2,6). Закрепи плиту в кухонной мебели при помощи прилагаемых скоб (1,2,7). Не используй материалы, которые невозможно удалить, такие как силикон.

1.3. Подключение к сети электроснабжения. Плита поставляется с кабелем питания.

• Из пяти жил: a) темно-синяя, b) голубая, c) коричневая, d) красная, e) зелено-желтая. (1.3.1)
  • Годный для плиты 230V\~. (1.3.2)
• Годный для плиты 220-240V\~: смотри таблицу. (1.3.3)
• Общая мощность: Плита 60 см 6,8 kW, Плита >60 см 7,8 kW

220-240V~	Вн. Номинал по фазам
Плита 60 см	30 A
Плита >60 см	34 A

- Если тип подключения не равен 220-240V\~, отключи кабель и подключи в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Вн. Номинал по фазам
Плита 60 см 14 А
Плита >60 см 16,5 А
380-415V 3N~ Вн. Номинал по фазам
Плита 60 см 11 А
Плита >60 см 13 А
380-415V 2N~ Вн. Номинал по фазам
Плита 60 см 16 А
Плита >60 см 19 А

Этот аппарат соответствует европейским директивам 73/23/CEE и 89/336/CEE

Рекомендация: Установка плиты должна производиться специалистом, который осуществит ее в соответствии с инструкциями и схемами производителя.

Использование

Если плита изготовлена из стеклокерамики, то может быть использована посуда из глины, меди или нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставить пятна на стеклянной поверхности плиты.

2.1 Выбор зоны варки. В твоем распоряжении имеется несколько конфорок, на которые можно поместить посуду. Выбери наиболее подходящую из них в соответствии с размером посуды.

2.2 Включение плиты. Нажми и удерживай в течение 3 секунд клавишу Ⓞ для того, чтобы включить плиту; активизируются значки ⚙ различных точек готовки.

Примечание: Для отключения системы блокировки, не позволяющей детям пользоваться плитой, нажми и удерживай в течение 3 секунд клавишу (2.13)

2.3 Включение конфорки. Включи конфорку, на которую поставил посуду, путем нажатия на соответствующую клавишу на + (2.4.2)

Примечание: Если ты будешь выбирать более 5 секунд, на какую клавишу следует нажать, плита автоматически отключится в целях безопасности.

2.4 Выбор мощности. Установи ее, скользя пальцем по шкале (2.4.1) или нажимая на + или — (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, Тройная конфорка. Выбрав мощность, нажми на 📋, 🙏 и включится двойная конфорка (2.5.1., 2.5.3). Если нажать снова 📋 (2.5.2) или 📋 (2.5.4), включится тройная конфорка. Для отключения нажми ( 📋, 🙏, 🙏, 🙏).

2.6 Конфорка-источник. Эту конфорку ты можешь использовать по кругу 🎯 или совместно в качестве конфорки-источника 🎯 . Нажим на 🎯 , чтобы включить ее и нажим еще раз, чтобы выключить.

Рекомендация: В моделях плит с галогенными конфорками свет настолько яркий, что не рекомендуется пристально смотреть на зажженную конфорку, если на ней нет посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени ^L . После включения плиты цифры на часах начинают мигать и затем покажут время 12.00 (2.7.1). Установи время, нажимая на клавиши +, - (2.7.2). Повторяй эту операцию каждый раз, когда плита отключится, или когда прекратится подача электроэнергии.

Чтобы изменить время, нажми и удерживай в течение 5 секунд клавишу (2.7.3). Цифры начнут мигать, и ты услышишь свист. Скорректируй время при помощи клавиш + , — .

2.8 Выбор времени

Модели abc: Как только включена плита и выбрана мощность, в твоем распоряжении имеется 5 секунд мигания цифр, чтобы нажать на клавишу (2.8.1). Выбери необходимое время, нажав на клавиши +, — (2.8.2). Через пять секунд время установится, его можно видеть, а под иконкой запрограммированной конфорки появится светящаяся точка (2.8.3). Чтобы изменить время или увидеть, сколько его осталось, нажми на иконку запрограммированной конфорки (2.8.4). Чтобы аннулировать

программу, нажми одновременно на клавиши+ , (2.8.5).

Модели dfghkmo: Как только включена конфорка и выбрана мощность, нажми на клавишу + на часах. Появится 📞 и значок 📋 на каждой конфорке (2.8.6). Нажми на+ конфорки, которую надо запрограммировать, и начнет мигать 📋 (2.8.7). Выбери время при помощи + , на часах. (2.8.8). Через пять секунд время установится и можно будет увидеть попеременно величину мощности 📋 на запрограммированной конфорке. По прошествии времени раздастся звуковой сигнал и начнет мигать 📞. Чтобы аннулировать программу, нажми на—на иконке 📞 и держи до тех пор, пока не появится 📞.

Примечание: Таймер погаснет автоматически, если будешь выбирать время более 10 секунд.

Модели e: Как только включена конфорка и выбрана мощность, нажим вновь на клавишу выбора конфорки, которую следует запрограммировать, и появится значок ⓣ (2.8.11). Выбери время при помощи + , — (2.8.12) и установи его, нажимая снова на клавишу программируемой конфорки. (2.8.13). Мощность высветится в виде точки, это означает, что конфорка запрограммирована. Звуковой сигнал и значок -. предупредят, что время - закончилось (2.8.14). Нажми на любую клавишу, и звуковой сигнал прекратится.

Примечание: Таймер погаснет автоматически, если будешь выбирать время более 10 секунд.

Соображения относительно программирования: Если уровень мощности составляет 9, то максимальное время программирования должно равняться 60 мин. Если уровень иной, то максимальная величина может составлять 99 мин.

Как только время закончится, прозвучит сигнал, если ты не нажмешь ни на какую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАВНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к поддерживаемой температуре готовки.

Модели abc: Включи конфорку и выведи шкалу на максимальную мощность. Нажми ||D» и на дисплее выбранной конфорки появится значок Я (2.9.1). В твоем распоряжении имеется 5 секунд для того, чтобы выбрать желаемый уровень; рекомендуется, чтобы

он был между значениями 3 и 6 (2.9.2). Через пять секунд установится быстрый нагрев и обозначатся попеременно Я и мощность. Как только будет достигнута максимальная температура, исчезнет значок Я и останется поддерживаемая мощность готовки. Конфорка продолжит функционировать в обычном режиме. Если желаешь остановить быстрый нагрев, нажми на иконку запрограммированной конфорки и выбери новую мощность.

Модели dfghjklmo: Выбери конфорку и включи ее на максимальную мощность для чего нажимай на + до тех пор, пока не появится 9 и значок 9. (2.9.3). Регулируй мощность, нажимая на – рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд установится быстрый нагрев и будет видно значение мощности, а за ним - точка. (2.9.5). Как только будет достигнута максимальная температура, цифровая точка исчезнет и конфорка продолжит функционировать в обычном режиме. Для прекращения функционирования нажим на клавишу запрограммированной конфорки и выбери новую мощность.

2.10 Плиты с управлением. Убедись в том, что конфорка, которую ты будешь включать, соответствует той, которую ты хочешь использовать. (2.10.1). Поверни выключатель в желаемом направлении и зажжется пилот функционирования (2.10.2), который также показывает остаточное тепло, когда конфорка выключена.

В моделях с двойной конфоркой или конфоркой-источником при повороте выключателя влево регулируется часть конфорки и при повороте выключатели вправо регулируется вся конфорка (2.10.3).

2.11 Выключение конфорки. Выбери мощность конфорки, которую хочешь погасить.

2.12 Остаточное тепло. После окончания пользования плитой конфорки остаются нагретыми в течение некоторого времени, которое зависит от величины выбранной мощности, и появится значок Н или точка на еще горячих конфорках. Не прикасайся к этим конфоркам во избежание получения ожогов.

Внимение: Если вдруг отключится подача электроэнергии, то по ее возобновлении указатель Н не появится, хотя зона готовки еще будет оставаться горячей. Имей в виду это обстоятельство.

2.13 Функция блокировки. Для избежания пользования плитой детьми. Нажми и удерживай в течение 3 секунд клавишу . Этим самым ты

активируешь блокировку. Для снятия блокировки повтори эту операцию.

Рекомендации:

• Избегай ударов посудой по стеклянной поверхности плиты.
• Алюминиевая посуда не рекомендуется для использования, так как она может оставить пятна на стеклянной поверхности плиты. Исключение составляет алюминиевая посуда с утолщенным защитным слоем дна, изготовленным из нержавеющей стали.
• Нагретые конфорки не должны функционировать, если на них нет посуды.
  • Дно посуды должно быть ровным и сухим.
• Следи за тем, чтобы диаметр посуды был большим или таким же, как диаметр конфорки, которую ты собираешься использовать, и ставь посуду по центру конфорки.
• Старайся не двигать посуду, так как могут остаться царапины на стекле.
• Используй аппарат исключительно для приготовления пищи. Не используй плиту в качестве своего рабочего стола.
• Не наливай холодную воду непосредственно на плиту, если она находится в нагретом состоянии.

Внимание: Прерывающееся функционирование зон готовки не означает, что случилась авария. Конфорки функционируют в течение более или менее продолжительных периодов зажженными или погашенными в зависимости от выбранной мощности.

3 Содержание и уход

• Не используй паровой очиститель.
• Часто чисти поверхность своей плиты, когда она остынет. Не используй абразивных продуктов чистки и таких же мочалок. Чисти при помощи влажной ткани и мыльной воды. (3.1.1).

• Раз в неделю проводи тщательную чистку при помощи специальных продуктов для изделий из стеклокерамики. Рекомендуем продукт ВИТРО-КЛЕН для чистки и лучшей сохранности твоей стеклокерамической плиты.

• Сильно приставшая грязь очищается при помощи стеклянного скребка (3.1.2).

• Если по неосторожности на раскаленной поверхности плиты сгорит сахар, засахаренные продукты или изделия из пластика, удали их как можно скорей при помощи скребка с пока еще раскаленной поверхности плиты. Если этого не сделать, то пятна могут остаться навсегда.

Безопасность

- Сеть электроснабжения, питающая плиту, должна быть оборудована однополярным рубильником, контакты которого должны быть расположены по меньшей мере на расстоянии 3-х мм друг от друга.

- Установка плиты должна осуществляться специалистом, который выполнит ее в соответствии с инструкциями и схемами производителя.

- Установка должна быть осуществлена с учетом максимальной мощности, указанной на этикетке характеристик, а розетка должна быть обязательно заземлена.

- Если кабель окажется поврежденным, его следует заменить во время обслуживания после продажи или любым квалифицированным специалистом во избежание опасности.

- Конфорка оборудована ограничителем внутренней температуры, который отключает конфорку, если плита излишне нагревается.

- После каждого использования отключай плиту при помощи выключателя.

- Если на стеклянной поверхности плиты появляются трещины или она ломается, немедленно отключи аппарат от сети электроснабжения во избежание электрошока. Не используй плиту до тех пор, пока не будет заменена ее стеклянная поверхность (4.1.1).

- В случае, если на клавиши управления прольется готовящаяся пища, плита выключится, издав звуковой сигнал (4.1.2).

- Если ты держишь нажатым какой-либо из сенсоров долгое время или же какой-то предмет активизировал сенсоры, плита выключится, издав звуковой сигнал (4.1.3).

- Не ставь посуду с нагретым дном на сенсоры, так как ты можешь обжечься при нажатии на них (4.1.3).

- Не подпускать маленьких детей к нагретой плите, так как поверхности конфорок могут сильно нагреться во время их функционирования. Используй систему блокировки, чтобы дети не могли играть выключателями.

- Этот аппарат не рассчитан на использование лицами с ограниченными способностями.

- Всегда находись поблизости во время приготовления пищи с использованием жира или масла. Чрезмерное тепло может спровоцировать их возгорание.

- Если плита установлена поверх какого-либо ящика, в нем не должны храниться возгораемые предметы.

Окружающая среда

Плита сконструирована с учетом сохранения окружающей среды.

Относись с уважением к окружающей среде. Используй мощности, соответствующие каждой готовке, и выбирай посуду, размеры которой соответствуют количеству пищи, которую собираешься готовить. Когда дно посуды и диаметр зоны готовки совпадают по размерам, то передача тепла является оптимальной. По окончании готовки, если желаешь, можешь оставить посуду на том же месте, чтобы использовать остаточное аккумулированное тепло. Таким образом ты сэкономишь электроэнергию.

Используй крышку всякий раз, когда это возможно, чтобы уменьшить потерю тепла из-за испарения.

Использование отслуживших электрических и электронных аппаратов.

Не смешивай отслужившие аппараты с обычными домашними хозяйственными отходами.

Сдай свою плиту в специальный пункт приемки. Переработка электробытовых товаров способствует избежанию негативных последствий для здоровья, для окружающей среды и позволяет сберегать электроэнергию и ресурсы. Для получения более детальной информации свяжись с местными властями или с торговой точкой, где была приобретена плита.
