Тип продукта	Встраиваемая газовая панель (плита)
Бренд	Fagor
Модель	6CFI-4GLS
Размеры (Ш x Г x В)	594 x 520 x 41 мм
Вырез в столешнице	560 x 490 мм
Напряжение питания	1N ~ 230В / 50Гц
Количество газовых конфорок	4
Мощность малой конфорки	1,0 кВт
Мощность средних конфорок (2 шт.)	1,75 кВт
Мощность большой конфорки	3,0 кВт
Зажигание	Искровое зажигание с помощью поворотных ручек
Защита от утечки газа	Да (термопара)
Цвет	Черный
Тип газа	Природный газ 2L (G20) 20 мбар / Пропан-бутан 3B/P (G30) 30 мбар
Монтаж	Встраивание в столешницу
Очистка	Неабразивное, стеклянную панель специальными средствами, горелки водой с мылом
Безопасность	Детский замок (не указан), термопара, защита от утечки газа
Минимальный диаметр посуды	Малая: 90 мм, средняя: 120 мм, большая: 140 мм
Обслуживание	Регулярная чистка, проверка форсунок, ежегодное обслуживание сервисной службой
Гарантия	Требуется установка уполномоченным установщиком для сохранения гарантии

Часто задаваемые вопросы - 6CFI-4GLS FAGOR

Как установить газовую панель Fagor 6CFI-4GLS?

Сделайте вырез 560 x 490 мм в столешнице. Установите уплотнение под панель, прижмите его и закрепите прилагаемыми зажимами. Затем подключите газовый штуцер в соответствии с действующими нормами. Производите установку уполномоченным монтажником для сохранения гарантии.

На каком типе газа работает эта газовая панель?

Панель стандартно настроена на природный газ 2L (G20) 20 мбар или пропан-бутан 3B/P (G30) 30 мбар. Проверьте табличку с типом и при необходимости замените форсунки (см. таблицу 2 в руководстве).

Как зажечь газовую конфорку?

Нажмите поворотную ручку, поверните ее против часовой стрелки в положение "зажигание" (значок пламени), удерживайте 10 секунд до появления пламени. Отпустите и установите нужную высоту пламени. На моделях с защитой от утечки газа удерживайте ручку нажатой 10 секунд после зажигания.

Что делать, если конфорка не зажигается?

Проверьте, не засорены ли отверстия рассекателя пламени. Очистите горелку и хорошо высушите. Также проверьте форсунку на засорение. Если запальник не дает искры, проверьте предохранитель и убедитесь, что горелки/запальники сухие и чистые.

Как очистить газовую панель?

Не используйте абразивные средства. Снимите решетки и крышки горелок. Очистите стеклянную панель мягким моющим средством и мягкой губкой. Горелки можно замочить в теплой мыльной воде и почистить щеткой. Тщательно высушите все перед установкой обратно.

Оснащена ли газовая панель средствами безопасности?

Да, модель 6CFI-4GLS оснащена защитой от утечки газа с помощью термопар. Если пламя гаснет, подача газа автоматически перекрывается. Также встроено искровое зажигание.

Можно ли переделать газовую панель на другой тип газа?

Да, замените форсунки согласно таблице в руководстве и отрегулируйте минимальное пламя. Это должен делать уполномоченный монтажник для сохранения гарантии и безопасности.

Какая посуда подходит для этой варочной панели?

Используйте посуду с плоским дном подходящего диаметра: для малой горелки не менее 90 мм, для средней – 120 мм, для большой – 140 мм. Пламя не должно выходить за края посуды. Всегда используйте крышки для экономии энергии.

Что делать при запахе газа?

Немедленно перекройте газовый вентиль или баллон. Тщательно проветрите помещение. Не используйте открытый огонь или электрические выключатели. Вызовите газовую службу или уполномоченного монтажника. Проверяйте герметичность мыльным раствором, никогда не используйте пламя.

Нужно ли этому модели электрическое подключение?

Да, для искрового зажигания требуется заземленная розетка 230В/50Гц. Вилка устанавливается электриком. Убедитесь, что кабель не соприкасается с горячими частями.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 6CFI-4GLS FAGOR

RU ГАЗОВАЯ ВАРОЧНАЯ ПОВЕРХНОСТЬ

HU BEÉPÍTHETŐ FÓZÓLAP

Вы стали пользователями газовой рабочей поверхности, предназначенной для встраивания в столешницу кухни.

Газовая рабочая поверхность, благодаря применению современных технических решений и оригиналному дизайну, идеально сочетается с любым интерьером, что позволяет создать интерьер кухни в зависимости от пожеланий и вкуса пользователя.

Рабочая поверхность не оснащена управлением. Она приспособлена к работе с соответствующей панелью управления или духовкой нашей фирмы.

Прибор оснащен газовыми конфорками и электроподжигом, включаемым ручками газовых конфорок.

Конфорки обеспечивают полную стабилизацию пламени, благодаря чему пламя не потухает также тогда, когда оно небольшое.

Рабочая поверхность оснащена также системой защиты отутечки газа, которая отключает подачу газа к каждой конфоркепри исчезновении пламени, напр. вследствие случайного заливания или задувания.

Стеклянная поверхность рабочего стола очень эстетична и ее легко поддерживать в чистоте.

Перед эксплуатацией рабочей поверхности тщательноознакомьтесь с настоящей инструкцией, поскольку она содержит рекомендации и указания по правильному пользованию прибором.

Желаем Вам много удовольствия от эксплуатации нашего изделия

FAGOR

1 ОБЩАЯ ХАРАКТЕРИСТИКА 3

1.1 ПРЕДНАЗНАЧЕНИЕ ИЗДЕЛИЯ....3
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....3
1.3 МОДЕЛИ ГАЗОВЫХ РАБОЧИХ ПОВЕРХНОСТЕЙ 4
1.4 УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....4

2 УСТ АНОВКА....6

2.1 ОБЩИЕ УКАЗАНИЯ......6
2.2 МОНТАЖ ГАЗОВОЙ РАБОЧЕЙ ПОВЕРХНОСТИ....7
2.3 ПОДКЛЮЧЕНИЕ РАБОЧЕЙ ПОВЕРХНОСТИ К ГАЗОВОЙ СЕТИ ..... 8

3 ПОЛЬЗОВАНИЕ КОНФОРКАМИ....11

3.1 ПРАВИЛАЭ КСПЛУАТАЦИИ.... 11
3.2 ПОДБОР ПОСУДЫ 13

4 ОЧИСТКА И УХОД....14

4.1 ОБЩИЕ УКАЗАНИЯ.... 14
4.2 ОЧИСТКА КОНФОРОК....15

5 НЕИСПРАВНОСТИ В РАБОТЕ РАБОЧЕЙ ПОВЕРХНОСТИ ..... 17

Внимание:

• Перед эксплуатацией прибора тщательно ознакомьтесь с настоящей инструкцией по обслуживанию.
• Прибор следует устанавливать после 8 часов его адаптации в кухонном помещении.
• Газовая рабочая поверхность изготовлена в I классе защиты от поражения электрическим током и требует подключения к установке с исправной внешней защитной цепью.
• Подключение рабочей поверхности к газовой сети должно проводиться специалистом, обладающим соответствующим допуском, что должно быть подтверждено в гарантийном талоне изделия. Отсутствие такого подтверждения аннулирует гарантию.
• Перед установкой рабочей поверхности убедитесь, соответствуют ли местные условия поставки газа условиям, указанным на щитке прибора.
• Помещение, в котором устанавливается прибор, должно иметь исправную приточно-вытяжную вентиляцию. Следует обратить внимание, чтобы вентиляционные решетки всегда быть открытыми или установить принудительную систему вентиляции (кухонная вытяжка).
• Запрещается самостоятельно проводить ремонт рабочей поверхности под угрозой потери права на гарантию.
• В случае возникновения неполадок в работе рабочей поверхности следует обратиться в авторизованный сервис-центр, указанный производителем прибора.

1 ОБЩАЯ ХАРАКТЕРИСТИКА

1.1 ПРЕДНАЗНАЧЕНИЕ ИЗДЕЛИЯ

Газовые рабочие поверхности оснащены интегрированной системой управления и они приспособлены для встраивания в столешницу кухни. Прибор предназначен для приготовления блюд исключительно в домашнем хозяйстве.

1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Технические характеристики		6CFI-5GL BUT	6CFI-5GLST BUT	6CFI-5GLST NAT	6CFI-4GLS BUT	6CFI-4GLS NAT	6CFI-4GLSB NAT	6CFIE-4GLS NAT
Габаритные размеры рабочей поверхности [мм]	Ширина	700	700	700	594	594		594
	Глубина	575	575	575	520	520		520
	Высота	48	48	48	41	41		41
Номинальное напряжение		1N ~ 230V 50Hz
Количество газовых конфорок [шт]	конфорка малая ∅ 45 мм/1,0 кВт	1	1	1	1	1		1
	конфорка средняя ∅ 65 мм/1,75 кВт	2	2	2	2	2		2
	конфорка большая ∅ 91 мм/3,0 кВт	1	1	1	1	1		1
	конфорка тройная ко-рона ∅ 125 мм/3,6 кВт	1	1	1	—	—	—	—
Электроподжиг, включаемый		•	•	•	•	•	•	•
Защита от утечки газа		—	•	•	•	•	•	•
Рабочий стол		стеклянный
		черный					белый	черный

Рабочие поверхности приспособлены к следующим видам газа:

- природному газу G20 20 мбар, G20 13 мбар

- B/P G30 29/37 м6а

Таблица 2

Вид газа	Малая конфорка	Средняя конфорка	Большая конфорка	Конфоркатройная корона
G20 20 мбар	X072	Z092		Y118
G20 13 мбар	084	110		145
B/P G30 29/37 мбар	050	065	085

Газовые рабочие поверхности управляются с духовки и совместно с ней работают. Список возможных сочетаний указан в таблице 3.

Все модели рабочих поверхностей и духовок содержат в начале или конце маркировки изделия дополнительные символы, информирующие о цвете или виде материала. Значение символов представлено ниже:

X - выполнение из нержавеющей стали

L - зеркальное стекло духовки

С - стеклянный рабочий стол (в начале названия рабочей поверхности)

1.3 МОДЕЛИ ГАЗОВЫХ РАБОЧИХ ПОВЕРХНОСТЕЙ

6CFI-4GLS BUT, 6CFI-4GLS NAT, 6CFI-4GLSB NAT, 6CFIE-4GLS (4 газовые конфорки)

6CFI-5GL BUT, 6CFI-5GLST BUT, 6CFI-5GLST, (5 газовые конфорки)

Рис.1

1.4 УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Прибор должен обслуживаться только взрослыми; не разрешайте детям играть и манипулировать при рабочей поверхности.

- Рабочая поверхность должна устанавливаться в соответствии с действующими положениями и указаниями настоящей инструкции по обслуживанию. Не следует

устанавливать ее вблизи легковоспламеняющихся предметов, напр. занавесок, полотенец и т.п.

• После отключения прибора конфорки, решетки и посуда с блюдами долгое время остаются горячими. Обратите особое внимание на детей и не разрешайте им приближаться к рабочей поверхности и соприкасаться со стоящей на ней посудой.
• Присоединительные кабели приборов бытовой техники, употребляемых в ходе работы рабочей поверхности, должны находиться далеко от горячих конфорок.
• Для снятия блюд с рабочей поверхности пользуйтесь защитными рукавицами.
• Не ставьте на решетки деформированную или нестабильную посуду, так как она может перевернуться и залить конфорки.
• Не оставляйте прибор с горящими конфорками без досмотра, особенно во времяжаренья, так как горячий жир может воспламениться.
• Перед снятием посуды с конфорок следует уменьшить или полностью потушить пламя.
• Не используйте прибор для обогревания помещений
  • В случае утечки газа СЛЕДУЕТ:

– немедленно закрыть клапан газовой установки или клапан на баллоне с газом,
– тщательно проветрить помещение,
– позвонить в аварийную газовую службу.

• В это время ЗАПРЕЩАЕТСЯ:

– зажигать спички, курить сигареты,
– включать или выключать электрические приборы (напр. радио, звонок,включатель освещения) или механические, вызывающие искрение.

- В случае зажжения газа, улетучивающегося из неплотного клапана газового баллона, СЛЕДУЕТ:

– забросить на баллон мокрый плед, чтобы остудить баллон,
– закрыть клапан на баллоне

ЗАПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ПОВРЕЖДЕННЫМ БАЛЛОНОМ!!!

• В случае аварии прибора следует обратиться в авторизированный сервис-центр.
• ЗАПРЕЩАЕТСЯ:

– ставить большую посуду на две конфорки,
– пользоваться рабочей поверхностью в помещении без исправной вентиляции,
- своевольно делать переработки рабочей поверхности на другой вид газа, проводить изменения в газовой и электрической установке, так как все модификации опасны для пользователя,
– произвольно ремонтировать прибор,
– пользоваться рабочей поверхностью, когда поврежден питательный провод или вилка.
– разрешать пользоваться прибором малым детям и лицам, не ознакомившимся с настоящей инструкцией по обслуживанию.

Изготовитель не несет никакой ответственности за возможные повреждения тела или материальный ущерб, если они вызваны неправильным пользованием рабочей поверхностью, использованием ее не по назначению или эксплуатацией несоответственно инструкции по обслуживанию.

2.1 ОБЩИЕ УКАЗАНИЯ

Производитель не несет ответственности за ущерб, причиненный вследствие несоблюдения действующих норм и положений, а также подключения рабочейповерхности лицом, не имеющим соответствующего допуска.

1. Кухонное помещение, в котором будет установлен прибор, должен выполнять определенные требования.

Итак, данное помещение должно иметь:

– соответствующий объем, благодаря которому максимальная тепловая нагрузка от установленных газовых приборов не превысит 930 Вт/м3,
– минимальную высоту 2,2 м,
– исправную приточно-вытяжную вентиляцию (как минимум 1,5-кратный обмен воздуха в час),
– обеспеченный приток воздуха (если нет окна) через отверстия, выполненные во внешних стенах, поверхностью мин. 0, 016 м2,
– обеспеченный отвод газов сгорания, напр. через исправный дымовой канал минимальным боком 0,14 м.

1. Для ограничения отрицательного влияния сквозняка на работу газовых конфорок рабочую поверхность не следует устанавливать на линии окно-дверь.
2. Прибор должен устанавливаться в столешницу кухни на высоте не более 850мм. Стена помещения, прилегающая к рабочей поверхности, должна быть выполнена из несгораемого материала (рис. 2).

1. Над прибором должно находиться пространство для отвода кухонных испарений; лучше всего установить кухонную вытяжку, которая будет поглощать или отводить эти испарения. Расстояние между кухонной вытяжкой и рабочей поверхностью должно составлять не менее 650 мм (рис. 3).
2. Запрещается вешать кухонные шкафчики непосредственно над рабочей поверхностью. Минимальное расстояние между боковыми краями рабочей поверхности и боковыми краями верхних шкафчиков должно составлять 50 мм (рис. 3).

2.2 МОНТАЖ ГАЗОВОЙ РАБОЧЕЙ ПОВЕРХНОСТИ

1. Прежде чем приступить к монтажу, следует проверить все габаритные размерыприбора иотверстие в столешнице, в которую будет он устанавливаться.

Рис.4

1. В столешнице 1 вырежьте прямоугольное отверстие размерами490 x 560 [мм] (рис. 4).

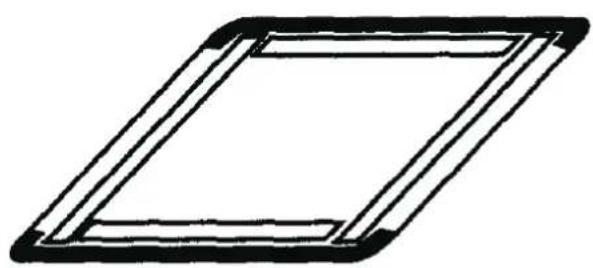

2. Из уплотнителя удалите ленту, защищающую клей.
3. Переверните рабочую поверхность низом вверх и приклейте по всему периметрууплотнитель 2 (рис. 4 и 5).
4. После приклейки уплотнителя поместите рабочую поверхность в отверстиестолешницы 1 и дожмите так, чтобы уплотнитель 2 хорошо прилегал кстолешнице.
5. Прикрепите рабочую поверхность в столешнице 1 снизу зажимами 3 и винтами4, находящимися в пакете с дополнительным принадлежностями.
6. Под столешницей следует смонтировать полку „А” (рис. 6), которая предохранитпользователя от случайного прикосновения к нагретой рабочей поверхности снизу. Полку следует закрепить после монтажа прибора в столешнице

2.3 ПОДКЛЮЧЕНИЕ РАБОЧЕЙ ПОВЕРХНОСТИ К ГАЗОВОЙ СЕТИ

После монтажа рабочей поверхности в мебельной колонке прибор следует подключить к внутренней газовой установке.

Внимание:

1. Подключение рабочей поверхности должно проводиться всоответствии с действующими положениями.
2. Действия, связанные с подключением рабочей поверхности, регулировкой горелок и заменой сопел, должны выполняться только специалистом, имеющим соответствующий допуск.
3. Перед подключением прибора следует закрыть газовый клапан!
4. Ненадлежащее выполнение и напряжение установки может стать причиной неисправной работы, а даже повреждения рабочей поверхности или газовой установки.
5. Производитель не несет ответственности за повреждения прибора или газовой установки в помещении, вызванные неправильным подключением.

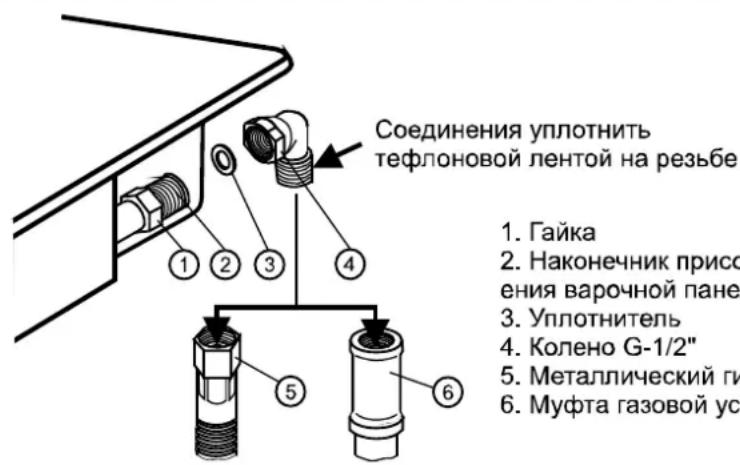

Газовая рабочая поверхность оснащена трубным соединительным патрубком диаметром 1/2 .К патрубку следует подключить газ, применяя соответствующую арматуру.

ПОДКЛЮЧЕНИЕ К ГАЗОВОЙ СЕТИ

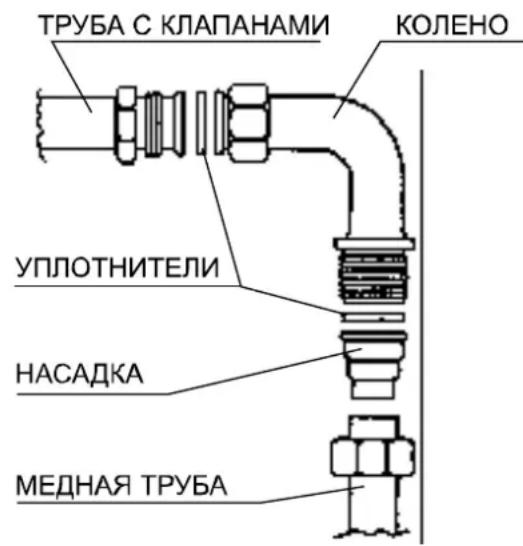

При подключении рабочей поверхности к газовой сети следует применить колено с уплотнителем, а коническую резьбу (на выходе) уплотнить тефлоновой лентой. Рабочую поверхность можно подключить к внутренней газовой сети жестким соединением или с помощью металлического гибкого провода. Способ подключения представлен на рис. 10

рис. 7

ПОДКЛЮЧЕНИЕ К БАЛЛОНУ С ГАЗОМ ПРОПАН-БУТАН

- Прибор не следует устанавливать в погребе или другом помещении, в котором пол находится ниже уровня земли, поскольку жидкий газ тяжелее воздуха и он накапливается на уровне пола.

• Баллон должен быть установлен в легкодоступном месте, в вертикальном положении, и защищен от падения.
• При подключении прибора к баллону с жидким газом следует применить гибкий провод.
• При подключении следует применить наконечник с уплотнителем для сжиженного газа, как указано на рис. 11.
• После каждого подключения рабочей поверхности к баллону с газом проверьте плотность по стороне высокого давления,т.е. плотность клапана на баллоне и соединениередуктора с баллоном, а также его действие.
• Герметичность всех соединений и клапана на баллоне с газом можете проверить, смазав упомянутые меставодным раствороммыла, при нормальномрабочем давлении. Появление пузырей свидетельствует об утечке газа.

рис. 8

Внимание:

1. Запрещается проверять плотность с помощью открытого пламени (напр. спичкой или свечой). Это угрожает взрывом!
2. Периодически, два раза в год, следует проверять состояние провода и герметичность его соединения с наконечниками.

ЗАМЕНА СОПЕЛ

Внимание:

1. Перед заменой сопел и регулировкой горелки следует отключить вилку от питательной розетки.
2. Во время регулировки горелки не выкручивайте полностью иглу.

Рабочая поверхность приспособлена к газу и давлению, указанному на щитке прибора. В случае изменения газа следует заменить сопла и провести регулировку горелки. Прежде чем приступить к этим действиям, следует обязательно:

- закрыть клапан, отключающий газовую сеть или баллон от рабочей поверхности, закрыть все конфорки рабочей поверхности

– отключить рабочую поверхность от электросети Затем следует:

— снять крышки и колпаки конфорок,

– выкрутить прежние сопла торцовым ключом № 7 и заменить их новыми согласно таблице 2,

– наложить колпаки и крышки,

– провести регулировку горелки и проверить герметичность соединений.

Регулировка газовой горелки состоит в установке экономичного пламени горелки. Для этого следует:

— поворотной ручкой открыть приток газа и зажечь регулируемую горелку,
– установить ручку в позиции ♦ - экономичное пламя, а затем, не изменяя этой позиции – снять ее со стержня,

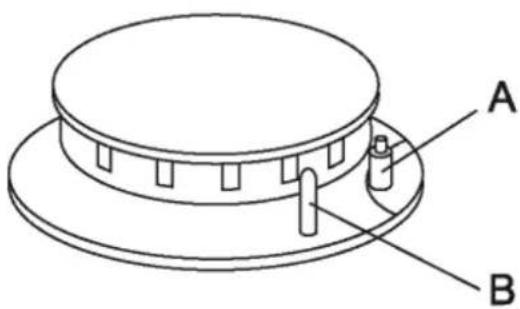

– ввести отвертку в отверстие А и вращать ее, наблюдая за пламенем горелки; пламя установить
- на такую высоту, чтобы оно не потухало при незначительном сквозняке и прибыстром изменении с полного пламени ♠ на экономичное ♦ и наоборот; регулировку можно признать правильной, когда ядро пламени имеет форму конуса сине-зеленого цвета высотой ок. 2 – 4 мм.
– если в газовой сети происходят заметные изменения давления газа, следует установить экономичное пламя при низком давлении в газовой сети так, чтобы горелка не потухала во время ее нормальной эксплуатации.
— после регулировки горелок установите ручку обратно и потушите пламя.

A

ПОДКЛЮЧЕНИЕ РАБОЧЕЙ ПОВЕРХНОСТИ К ЭЛЕКТРОСЕТИ

Рабочая поверхность поставляется с питательным проводом без вилки.

Внимание:

1. Вилку должен подключить к питательному проводу рабочей поверхностительно электрик-установщик, имеющий соответствующий допуск.
2. Розетка сетевого питания, к которому будет подключен прибор, должно быть легко доступной пользователю.
3. Обратите внимание, чтобы во время работы рабочей поверхностипитательный провод не соприкасался с горячими конфорками.

Рабочая поверхность риспособленак переменному току напряжением 230В, 50 Гц и должна быть подключена крозетке сетевого питания с правильноподключенным предохранительнымболтом.

Подключение рабочей поверхностик розетке сетевого питания безредохранительного болта угрожаетпоражением электрическим током вслучае повреждения электрической установки прибора.

З ПОЛЬЗОВАНИЕ КОНФОРКАМИ

Перед зажжением конфоркиубедитесь в том, что применяетесоответствующую ручку конфорки, которой хотите воспользоваться.

3.1 ПРАВИЛАЭ КСПЛУАТАЦИИ

ПОЛЬЗОВАНИЕ КОНФОРКАМИ

• Не снимайте решеток и не ставьте посуду непосредственно на конфорки.

• Не открывайте клапана газовой сети или клапана баллона с газом без проверки, закрыты ли все конфорки.

• Обратите внимание, чтобы концы пьезозажигалки и термопар были всегда сухими, что обеспечит их правильную работу.

• Не прикасайтесь к горячим конфоркам, решеткам и посуде.
• Не ударяйте в ручки, краны, конфорки, пьезозажигалки и концы термопары.
• Не допускайте к выкипанию блюд и заливанию конфорок.
• В случае рабочих поверхностей, оснащенных защитой от утечки газа, помните о том, чтобы после зажжения газа удерживать ручку в нажатом положении еще около 10 с, пока не сработает защита.
• Не перегружайте решеток.

Правильное и экономичное пользование конфорками получается за счет:-применению соответствующего размера пламени,-правальному подбору посуды

A - пьезоэлектрическая зажигалка B - конец термопары

Газовая конфорка с электроподжигом и защитой от утечки газа

рис. 12

ВЫБОР ПЛАМЕНИ

• Течение газа в отдельных конфорках открывается посредством ручек газовых конфорок.
• Пламя не должно выходить за дно посуды, только охватывать 2/3 ее поверхности. Такое пользование позволяет сэкономить газ, а конфорки не загрязняют посуду.
• Размер пламени зависит от позиции ручки (рис. 13).. Большое пламеня можно использовать до момента закипания блюда. Для дальнейшей варки лучше всего использовать малое (экономичное) пламя. Размер пламени регулируйте только пределах 🔊️ и 🔒

• конфорка потушена
• большое пламя ( полное);
• малое пламя ( экономичное)

рис. 13

ЗАЖИГАНИЕ И ТУШЕНИЕ КОНФОРОК

Зажигание конфорок

• нажмите ручку выбранной конфорки до ощущаемого упора и поверните против часовой стрелки, установите ее в ♂ позиции , удерживая нажатой, пока не появится пламя,
  — после зажжения газа отпустите ручку; конфорка должна гореть,
  – после зажжения газа держите ручку в нажатом положении еще 10 с, пока не сработает защита
  – если пламя конфорки потухнет, повторите в/у действия, продлевая время нажатия на ок. 5 с,
  – установите желаемый размер пламени.

Тушение конфорок

– конфорки тушите, поворачивая ручку газового крана по часовой стрелке до нулевой позиции.

При подключении к баллону со сжиженным газом.

Перед зажжением первой конфорки откройте клапан на баллоне, а затем зажгите ее как указано выше.

При закрытии притока газа, прежде чем потушить последнюю конфорку, следует:

– закрыть клапан на баллоне с газом,

– после потушения пламени закройте ручку конфорки Когда рабочая поверхность не используется, клапан баллона с газом должен быть

Когда рабочая поверхность не используется, клапан баллона с газом должен бытьзакрыт.

3.2 ПОДБОР ПОСУДЫ

• Посуда для приготовления блюд на газовой рабочей поверхности не должна быть слишком высокой, лучше всего, если ее высота составляет 2/3 диаметра дна.
• Посуда должна быть чистой и сухой, так как тогда она хорошо проводит и задерживает тепло.
• Во время варки посуду прикройте плотно прилегающими крышками, чтопредотвратит накапливание чрезмерного количества испарений в кухонном помещении.

Посуда слишком малая по сравнению с размером онфорки, отсутствие крышки

Правильно подобранная посуда

- Минимальный диаметр посуды для отдельных конфорок:

– для малой конфорки ∅90 мм
– для средней конфорки ∅120 мм
– для большой конфорки ∅140 м
– для двойной конфорки∅ 180 мм

4 ОЧИСТКА И УХОД

Внимание:

Перед мытьем и очисткой прибора отключите вилку от розетки сетевого питания.

4.1 ОБЩИЕ УКАЗАНИЯ

Для сохранения надлежащего технического состояния и эстетического вида рабочую поверхность следует систематически чистить.

• Для очистки рабочей поверхности и ручек не пользуйтесь крупнозернистыми средствами, царапающими поверхность, острыми предметами, проволочными мочалками, порошками и агрессивными химическими средствами.
• Перед очисткой рабочей поверхности снимите с нее решетки и верхние элементы конфорок.
• Эмалированную поверхность корпуса конфорок чистите тряпочкой или губкой, смоченной в теплой воде с мягким детергентом, избегая слишком большого количества воды. Сильные загрязнения устраняйте специальными средствами для очистки плит.
• Во время очистки не допускайте, чтобы под рабочий стол попадала вода. Следует при этом обратить внимание, чтобы поверхность рабочего стола, особенно поблизости корпусов конфорок, всегда была чистой, так как во время нормальной эксплуатации прибора загрязнения, накапливающиеся в щели между колпаками конфорок и корпусами конфорок, ухудшают сжигание газовой смеси.
• Загрязненные решетки вымочите в теплой воде с детергентом, а затем помойте и вытрите досуха.

– Очистка стеклянного рабочего стола:
– Для удаления остатков блюд лучше всего использовать деревянную лопатку или специальный скребок (рис. 15), обращая при этом внимание, чтобы не повредить поверхности рабочего стола.

– Предметы, которые могут расплавиться, такие как алюминиевая фольга или пластмасса, следует хранить далеко от конфорок. Однако в случае, когда эти предметы расплавились, следует немедленно (в горячем состоянии) удалить их с поверхности рабочего стола. Также же следует сделать, когда разольется блюдо, содержащее большое количество сахара.
- На разогретой поверхностисахар быстро расплавляется и может оставить прочные пятна. Изменение не влияет на правильную работу прибора.
– После мытья рабочей поверхности можно использовать консервирующее вещество напр. CERA FIX.

4.2 ОЧИСТКА КОНФОРОК

Газовые конфорки, пьезозажигалки и концы термопар чистите после каждого залива пищей, а также периодически, устраняя с них налет и загрязнения

• Перед очисткой конфорок снимите с них крышки 1 и колпаки 2 (рис. 16), вымочите их в теплой воде с детергентом, а затем каждый элемент конфорки отдельно помойте.
• Крышку мойте губкой или мягкойщеточкой. Колпак можно чиститьпластмассовой или мягкой проволочнойщеточкой, а отверстия пламенипротыкать стальной проволочкой. После мытья проверьте, проходимы ли отверстия пламени.

рис. 16

- Обратите внимание, чтобы корпус конфорки, особенно вблизи сопел,был чистым. Загрязнение сопел 4 (рис. 16) может привести к их забиванию, и тогда грелки будут гореть слабым пламенем или вообще не гореть. Чтобы прочистить сопла, следует перетереть их кисточкой, смоченной в растворителе (рис. 17).

- Очищенные элементы конфоркитщательно осушите, поскольку мокрыемогут не поджечь газа или вызвать егонеправильное сжигание. После тогосмонтируйте их в обратнойпоследовательности, чем при снятии, обращая при этом внимание, чтобы не повредить пьезозажигалок и концов термопар.

5 НЕИСПРАВНОСТИ В РАБОТЕ РАБОЧЕЙ ПОВЕРХНОСТИ

• Во время эксплуатации рабочей поверхности могут появиться неисправностив работе прибора. Некоторые мелкие неполадки пользователь в состоянии устранить самостоятельно, пользуясь указаниями, представленными в таблице 3.
• В срок действия гарантии всякие ремонты, кроме вышеуказанных, должны проводится авторизированным сервис-центром.
• После истечения срока гарантии пользователь должен поручать сервис- центру проведение периодического контроля прибора

Таблица 5

Симптомы	Причины	Способ устранения
Конфорка не зажигает газа	Непроходимые отверстия пламени в горелке	- Закройте горелки,- Закройте клапан газовой установки перед рабочей поверхностью,- Проверите помещение,- Выньте элементы горелки и очистите их, обращая внимание на проходимость отверстий пламени,- Правильно наложите все элементы горелки и повторно попытайтесь зажечь горелку.
	Закупоренное (залитое) сопло горелки	- Выньте все элементы горелки,- Проткните сопло горелки тонкой медной проволокой(запрещается применять стальную проволоку и развертывать отверстие).
Электроподжигне зажигает газа(отсутствие искры)	Обрыв цепи	- Проверьте предохранитель домашней электропроводки. Перегорелый предохранитель замените.
	Загрязненные горелки и/или поджиги	- Очистите и тщательно осушите горелки и поджиги

ВНИМАНИЕ!

1. В случае если все указанные выше меры не дадут результата и рабочая поверхность по-прежнему не работает, обратитесь в ближайший авторизованный сервис-центр.
2. Поврежденной рабочей поверхностью нельзя пользоваться, пока она не будет отремонтирована квалифицированным работником сервиса
3. В случае длительного перерыва в работе прибора следует его тщательно очистить, закрыть клапан перед рабочей поверхностью и отключить вилку питательного кабеля от розетки электросети
