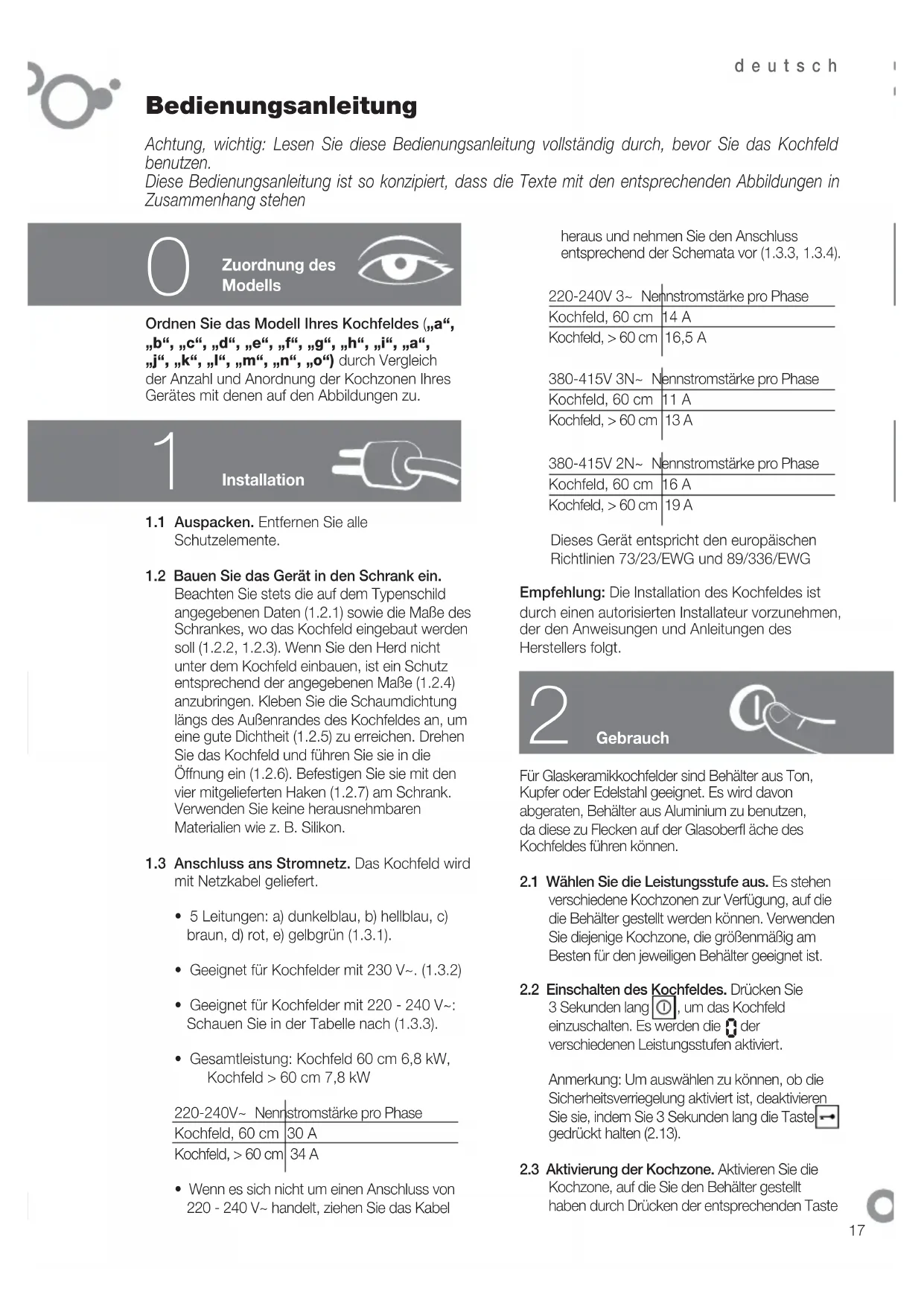

BEDIENUNGSANLEITUNG 2VFT320S FAGOR

Achtung, wichtig: Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Kochfeld benutzen.

These Bedienungsanleitung ist so konzipiert, dass die Texte mit den entsprechenden Abbildungen in Zusammenhang stehen

Zuordnung des Modells

Ordnen Sie das Modell Ihres Kochfeldes (a^ , b^ ,c^ ,d^ ,e^ ,f^ ,g^ ,h^ ,i^ ,a^ , j^ ,k^ ,l^ ,m^ ,n^ ,o^ ) durch Vergleich der Anzahl und Anordnung der Kochzonen Ihres Gerätes mit denen auf den Abbildungen zu.

1

Installation

1.1 Auspacken. Entfernen Sie alle Schutzeelemente.

1.2 Bauen Sie das Gerät in den Schrank ein. Beachten Sie stets die auf dem Typenschild angegebenen Daten (1.2.1) sowie die Maße des Schrankes, wo das Kochfeld eingebaut werden soll (1.2.2, 1.2.3). Wenn Sie den Herd nicht unter dem Kochfeld einbauern, ist ein Schutz entsprechend der angegebenen Maße (1.2.4) anzubringen. Kleben Sie die Schaumdichtung langs des Außenrandes des Kochfeldes an, um eine gute Dichtheit (1.2.5) zu erreichen. Drehen Sie das Kochfeld und führen Sie in die Öffnung ein (1.2.6). Befestigen Sie sie mit den vier mitgelieferten Haken (1.2.7) am Schrank. Verwenden Sie keine herausnehmbaren Materialien wie z. B. Silikon.

1.3 Anschluss ans Stromnetz. Das Kochfeld wird mit Netzkabel gefelwert.

• 5 Leitungen: a) dunkelblau, b) hellblau, c) braun, d) rot, e) gelbgrün (1.3.1).
• Geeignet für Kochfelder mit 230 V~. (1.3.2)
• Geeignet für Kochfelder mit 220 - 240 V~: Schauen Sie in der Tabelle nach (1.3.3).
  Gesamtleistung: Kochfeld 60 cm 6,8 kW, Kochfeld >60 cm 7,8 kW

220-240V~ Nenn stromstärke pro Phase
Kochfeld, 60 cm	30 A
Kochfeld, > 60 cm	34 A

• Wenn es sich nicht um einen Anschluss von 220 - 240 V~ handelt, zieren Sie das Kabel

heraus und nehmen Sie den Anschluss entsprechend der Schemata vor (1.3.3, 1.3.4).

220-240V 3~ Nennstromstände pro Phase
Kochfeld, 60 cm	14 A
Kochfeld, > 60 cm	16,5 A

380-415V 3N~ Nennstromärke pro Phase
Kochfeld, 60 cm	11 A
Kochfeld, > 60 cm	13 A

380-415V 2N~ Nennstromstände pro Phase
Kochfeld, 60 cm	16 A
Kochfeld, > 60 cm	19 A

Dieses Gerat entspricht den europäischen Richtlinien 73/23/EWG und 89/336/EWG

Empfehlung: Die Installation des Kochfeldes ist durch einen autorisierten Installateur vorzunehmen, der den Anweisungen und Anleitungen des Herstellers folgt.

Gebrauch

Für Glaskeramikkochfelder sind Behälter aus Ton, Kupfer oder Edelstahl geeignet. Es wird davon abgeraten, Behälter aus Aluminium zu benutzen, da diese zu Flecken auf der Glasoberfläche des Kochfeldes führen können.

2.1 Wahlen Sie die Leistungsstufe aus. Es stehen verschiedene Kochzonen zur Verfugung, auf die die Behälter gestellt werden konnen. Verwenden Sie diejenige Kochzone, die großmäßig am Besten für den jeweiligen Behälter geeignet ist.
2.2 Einsatzalen des Kochfeldes. Drucken Sie 3 Sekunden lang [0], um das Kochfeld einzuschalten. Es werden die 0 der verschiedene Leistungsstufen aktiviert.

Anmerkung: Um auswahlen zu konnen, ob die Sicherheitsverriegelung aktiviert ist, deaktivieren Sie sie, indem Sie 3 Sekunden lang die Taste gestrückt halten (2.13).

2.3 Aktivierung der Kochzone. Aktivieren Sie die Kochzone, auf die Sie den Behälter gestellt haben durch Drücken der entsprechenden Taste

Sie (2.4.2)

Anmerkung: Wenn Sie zum Auswahlen der Kochzone länger als 5 Sekunden benötigen, schaltet sich das Kochfeld aus Sicherheitsgründen automatisch ab.

2.4 Auswahl der Leistung. Stellen Sie die Leistung durch Gleiten des Fingers über die Leiste (2.4.1) oder durch Drücken von + bzw. - (2.4.2, 2.4.3) ein.

SPEZIALKOCHZONEN

2.5 Doppel-Kochzone, Dreifach-Kochzone. Nach Auswahl der Leistung drücken Sie, zur Aktivierung der Doppel-Kochzone (2.5.1, 2.5.3). Bei erneutem Drücken von (2.5.2) bzw. (2.5.4) wird die Dreifach-Kochzone aktiviert. Zum Löschen drücken Sie ( , , , ).

2.6 Bräterzone. Sie können diese Kochzone kreisfürig oder gemeinsam als Bräterzone verwenden. Drücken Sie zum Aktivieren und erneut zum Deaktivieren.

Empfehlung: Bei mit Halogen-Kochzonen ausgestatteten Modellen ist das Licht so intensiv, dass empfohlen wird, nicht direkt in das Licht zu schauen, wenn das Gerät ohne Behälter in Betrieb ist.

ZEITFUNKTIONEN

2.7 Einstellen der Zeit . Beim Anschlieben des Kochfeldes blinken die Ziffem der Uhr und zeigen 12.00 an (2.7.1). Stellen Sie die Zeit mit den Tasten +, -2.7.2) ein. Gehen Sie genau so vor, wenn sich das Gerät abschaltet oder wenn es zu einer Stromabschaltung kommt.

Um die Zeit zu ändern, drücken Sie 5 Sekunden lang die Taste (2.7.3). Die Stundenanzeige beginnnt zu blinken und Sie horen ein akustisches Signal. Stellen Sie die Zeit mit den Tasten +, ein.

2.8 Auswahl der Zeit.

Modelle abc: Nach Aktivierung einer Kochzone und Auswahl der Leistung stehen Ihnen 5 Sekunden zur Verfugung (Sie sehen ein Blinken), um die Taste (2.8.1). zu drücken. Wahlen Sie die erforderliche Zeit aus, indem Sie + drücken (2.8.2). Nach fünf Sekunden bleibt die Zeit eingestellt und es werden die Zeit sowie ein Leuchtpunkt unter dem Symbol der zeitgesteuerten Kochzone (2.8.3) sightbar. Um Anpassungen vorzunehmen oder die

verbleibende Zeit zu sehen, drücken Sie auf das Symbol der zeitgesteuerten Kochzone (2.8.4). Um die Programmierung zu Löschen, drücken Sie gleichzeitig die Tasten+, (2.8.5).

Modelle dfghkmo: Nach Aktivierung einer Kochzone und Auswahl der Leistung drucken Sie die Taste + über der Uhr. Es erscheint 00 sowie auf jeder Kochzone (2.8.6). Drucken Sie für die Zeitsteuerung der Kochzone. Es blinkt (2.8.7). Wahlen Sie die Zeit mit +, über der Uhr (2.8.8). Nach 5 Sekunden ist die Zeit eingestellt und alternativ wird die Leistung und auf der zeitgesteuerten Kochzone angezeigt. Nach Ablauf der Zeit eront ein akustisches Signal und es blinkt 00. Um die Zeitsteuerung aufzuheiten, drucken Sie - auf dem Symbol , bis 00 zu sehen ist.

Anmerkung: Die Zeitsteuerung schaltet sich automatisch ab, wenn Sie länger als 10 Sekunden zum Auswahlen der Zeit benötigen.

Model e: Nach Aktivierung einer Kochzone und Auswahl der Leistung drucken Sie erneut die Taste für die Auswahl der zeitlich zu steuerden Kochzone. Es erscheint (2.8.11). Stellen Sie die Zeit mit +, (2.8.12) ein und bestätigen Sie durch erneutes Drucken der Taste der zeitgesteuerten Kochzone (2.8.13). Die Leistung wird durch einen Punkt dargestellt, der anzeigt, dass die Kochzone zeitgesteuert ist. Ein akustisches Signal und ein Hinweis - geben an, dass die Zeit beendet ist (2.8.14). Drucken Sie eine beliebige Taste um das akustische Signal abzustellen.

Anmerkung: Die Zeitsteuerung schaltet sich automatisch ab, wenn Sie länger als 10 Sekunden zum Auswahlen der Zeit benötigen.

Anmerkungen zur Zeitsteuerung: Bei einer Leistungsstufe von 9 beträgt die steuerbare Höchstzeit 60 Min. Bei anderen Leistungsstufen kann die Höchstzeit 99 Min. betragen.

Nach Beendigung der Zeit erklingt der Alarm, wenn keine Taste betätig wird.

PROGRAMMIERFUNKTIONEN

2.9 Schnelles Erhitzen. Die Höchsttemperatur wird schnell erreicht, um automatisch auf Betriebstemperatur zu gehen.

Modelle abc: Aktivieren Sie eine Kochzone und bringen Sie die Leiste auf Höchstleistung. Drücken Sie |D . Es erscheint auf dem Display der gewährten Kochzone (2.9.1). Sie haben 5 Sekunden Zeit, um die gewünschte Stufe auszuwahlen. Es wird empfohlen, dass diese zwischen Stufe 3

und 6 liegt (2.9.2). Nach fünf Sekunden ist das schnelle Erhitzen eingestellt und es erscheint auf dem Display der gewährten Kochzone (2.9.1). Sie haben 5 Sekunden Zeit, um die gewünschte Stufe auszuwahlen. Es wird empfohlen, dass diese zwischen Stufe 3 und 6 liegt (2.9.2). Nach fünf Sekunden ist das schnelle Erhitzen eingestellt und es erscheint R sowie alternatively die Leistung. Ist die Hochsttemperatur erreicht, verschwindet wobei die Betriebsleistung bestehen bleibt. Die Kochzone bleibt auf herkommenliche Weise in Betrieb. Wenn Sie das schnelle Erhitzen aufheben möchten, drücken Sie das Symbol für die programmierte Kochzone und wahren Sie eine neue Leistung aus.

Modele dfghjklmo: Wahlen Sie eine Kochzone aus und setzen Sie sie durch Drucken von + auf Höchstleistung, bis 9 und ein Punkt zu sehen sind 9 (2.9.3). Regulieren Sie die Leistung durch Drucken von - Es werden die Stufen 3 bis 6 empfohlen (2.9.4). Nach 5 Sekunden ist das schelle Erhitzen eingestellt und es wird die Leistung gefolggt von einem Punkt angezeigt (2.9.5). Ist die Höchsttemperatur erreicht, verschwindet der Dezimalpunkt und die Kochzone bleibt weiterhin auf herkömmliche Weise in Betrieb. Um diese Funktion zu Löschen, drucken Sie die Taste der programmierten Kochzone und wahlen Sie eine neue Leistung aus.

2.10 Glaskeramik mit Steuerung. Stellen Sie whisper, dass die Kochzone, die Sie betreiben, der Kochzone entspricht, die sie benutzen möchten (2.10.1). Drehen Sie die Steuerung auf die gewünschte Position. Es leuchtet die Betriebskontrolleuchte (2.10.2), die gemeinschaftig die Restwärme anziegt, wenn die Kochzone abschaltet.

Bei den Ausführungen mit Doppel- oder Bräterzone wird durch Drehen der Steuerung nach links ein Teil der Kochzone eingestellt. Durch Drehen der Steuerung nach rechts wird die gesamte Kochzone eingestellt (2.10.3).

2.11 Ausschalten der Kochzone. Wahlen Sie die Leistung ±b der Kochzone, die Sie ausschalten möchten.
2.12 Restwärme. Nach Benutzung des Kochfeldes bleiben die Kochzonen einige Zeit hei. Dies hängt von der ausgewählten Leistung ab. Auf den noch freißen Kochzonen ist H bzw. ein Punkt zu sehen. Berühren Sie diese Kochzonen nicht. Es besteht Verbrennungsgefahr.

Achtung: Bei einer wieder auftretenden Stromabschaltung wird bei Wiederinbetriebnahme H nicht angezeigt, obwohl die Kochzone noch hei sein könnte. Denken Sie daran.

2.13 Sicherheitsverriegelung. Die

Sicherheitsvergiegung guest dazu, um Manipulation durch Kinder zu vermeiden. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Sperre zu aktivieren. Zum Entsperren gehen Sie ebenso vor.

Empfehlungen:

• Vermeiden Sie, dass die Behälter auf das Glasstoßen.
  Aluminiumbehälter sind nicht zu empfehlen, Denn es konnen sich Flecken auf dem Glas bilden -es sei dann, die Behälter sind mit einen Edelstahlschutz ausgestattet.
  Die Kochzonen dürfen nicht ohne Behälter betriebenen werden.
• Der Boden des Behalters muss flach und trocken sein.
• Achten Sie darauf, dass die Durchmesser der Behälter größter oder gleich große sind wie das Kochfeld, die Sie benutzen und stellen Sie sie in die Mitte der Kochzone.
  Versuchen Sie, die Behälter nicht zu bewegen. Es könnte sonst zu Kratzern auf dem Glas kommt.
• Verwenden Sie das Gerät nur zur Zubereitung von Speisen. Benutzten Sie das Kochfeld nicht als Arbeitstisch.
  Gießen Sie kein kaltes Wasser direkt auf das Kochfeld, wenn die Kochzonen hei ist.

Achtung: Unterbrechungen während des Betriebs der Leistungsstufen stellen keine Störung dar. Abhängig von der gewünschten Leistung erfolgt der Betrieb in Zeitintervallen, in denen sie sich mehr oder weniger lange ab- und einschalten - .

3

Pflege und Reinigung

• Verwenden Sie keinen Dampfreiniger.
• Reinigen Sie ihre Kochzonen*häufig und nur wenn diese abgekühlt sind. Verwenden Sie keine Produkte oder Schwämme, welche die Oberfläch ezerkratzen konnten. Reinigen Sie die Fläche mit einem feuchten Lappen und Seifenwasser (3.1.1).
• Führn Sie ein Mal pro Wochene eine gründliche Reinigung mit speziell für Glaskeramik geeigneten Produkten durch. Wir empfehlen

Ihnen zur Reinigung und Pfl ege der Glaskeramik VITRO-CLEN.

• Starke, klebende Verschmutzungen werden mit dem Glasschaber entfernt (3.1.2).
• Wenn versehentlich Zucker, gezuckerte Speisen oder Plastik auf des Kochfeldes anbrennen, entfern den Sie sie sochnell wie möglich mit einem Schaber, solange diese noch warm sind. Erfolgt keine sofortige Entflammung, konnen dauerhaft Flecken zurückbleiben.
• Benutzen Sie das Messer des Schabers nur in einwandfreiem Zustand und ersetzen Sie es, wenn Sie Abnutzungen feststellen.

4

Sicherheit

• Der Stromkreis, durch den das Kochfeld gespeist wird, muss mit einem allpoligen Schalter mit einem Kontaktabstand von mindestens 3 mm ausgestellt sein.
• Die Installation des Kochfeldes muss durch einen autorisierten Installateur durchgeführt werden, der Anweisungen und Anleitung des Herstellers befolgt.
• Die Installation muss gemäß der auf dem Typenschild angegebenen Maximalleistung bemessen werden und die Steckdose mit Erdung muss den Vorschriften entsprechen.
• Wenn das Stromkabel beschädigt ist, muss es durch ihren Kundendienst oder ähnlich qualifi ziertes Personal ausgetauscht werden, damit Gefahren vermieden werden.
  Die Kochzone ist mit einem inneren Temperaturbegrenzer ausgestattet, der die Kochzone im Falle von übermäßigem Aufheizenden Kochfeldes abschaltet.
• Stellen Sie die Kochzone nach jedem Gebrauch mittels ihrer Steuerung ab.
• Wenn die Glasfläche zerkratzt oder ist oder Brüche aufweist, schalten Sie das Gerät sofort ab, um möglichen Stromschlag zu vermeiden. Verwenden Sie das Feld erst nach Austausch des Glases wieder (4.1.1).

• Bei Überlaufen von Speisen auf die Tasten der Steuerung stoppt das Kochfeld und Sie horen ein akustisches Signal (4.1.2).

• Wenn Sie einen Sensor zu lange gedrückt halten oder ein Gegenstand die Sensoren aktiviert, schaltet sich das Kochfeld aus und Sie horen ein akustisches Signal (4.1.3).

• Stellen Sie keine Behälter mit erwärmten Böden auf die Sensoren; beim Drücken derselben besteht Verbrennungsgefahr (4.1.3).
• Halten Sie keine Kinder vom Gerät fern. Die Heizfl achen konnen während des Betriebs stark aufheizen. Verwenden Sie die Sicherheitsverriegelung, um zu vermeiden, dass Kinder mit den Bedienelementen speilen.
• Dieses Gerät ist nicht für die Nutzung durch Personen mit geistiger Behinderung geeignet.
• Halten Sie sich beim Kochen von Gerichten bzw. Speisen mit Fett oder Öl immer in unmittelbarer Höhe auf. Übermäßig Hitze kann dazu führen, dass diese sich entzüden.
• Befindet sich das Kochfeld über einer Schublade, darüber darin keine entzündbaren Gegenstände aufbewahrt werden.

5

Umwelt

Das Kochfeld wurde unter Berücksichtigung des Umweltschutzes konzipiert.

Denken Sie an die Umwelt. Kochen Sie stets mit der angemessenen Leistung und verwenden Sie Behälter in der für die vorzubereitenden Mengengeeigneten Groß. Wenn der Boden des Behalters und der Durchmesser der Kochzone in der Großübereinstimmen, ist die Wärmeübertragung optimal. Bei Beendigung des Kochens konnen Sie den Behälter an der gleichen Stelle stehen交会en, um noch vorhandene Wärme zu nutzen. So spare Sie Energie.

Benutzen Sie wenn möglich stets einen Deckel, um den Wärmeverlust durch Verdampfung zu verringgen.

Handhabung von Abfallprodukten elektrischer und elektronischer Geräte.

Entsorgen Sie Geräte nicht zusammen mit Haushaltsmüll.

Bringen Sie das Feld in ein Entsorgungszentrum. Die Entsorgung von Elektrohaushaltsgeräten verhindert negative Auswirkungen auf Gesundheit, Umwelt und erhögt das Einsparen von Energie und Ressourcen.

Für weitere Informationen wenden Sie sich an die lokalen Behörden oder an das Geschäft, in dem Sie das Feld erworben haben.
