GEBRUIKSAANWIJZING 2VFT320S FAGOR

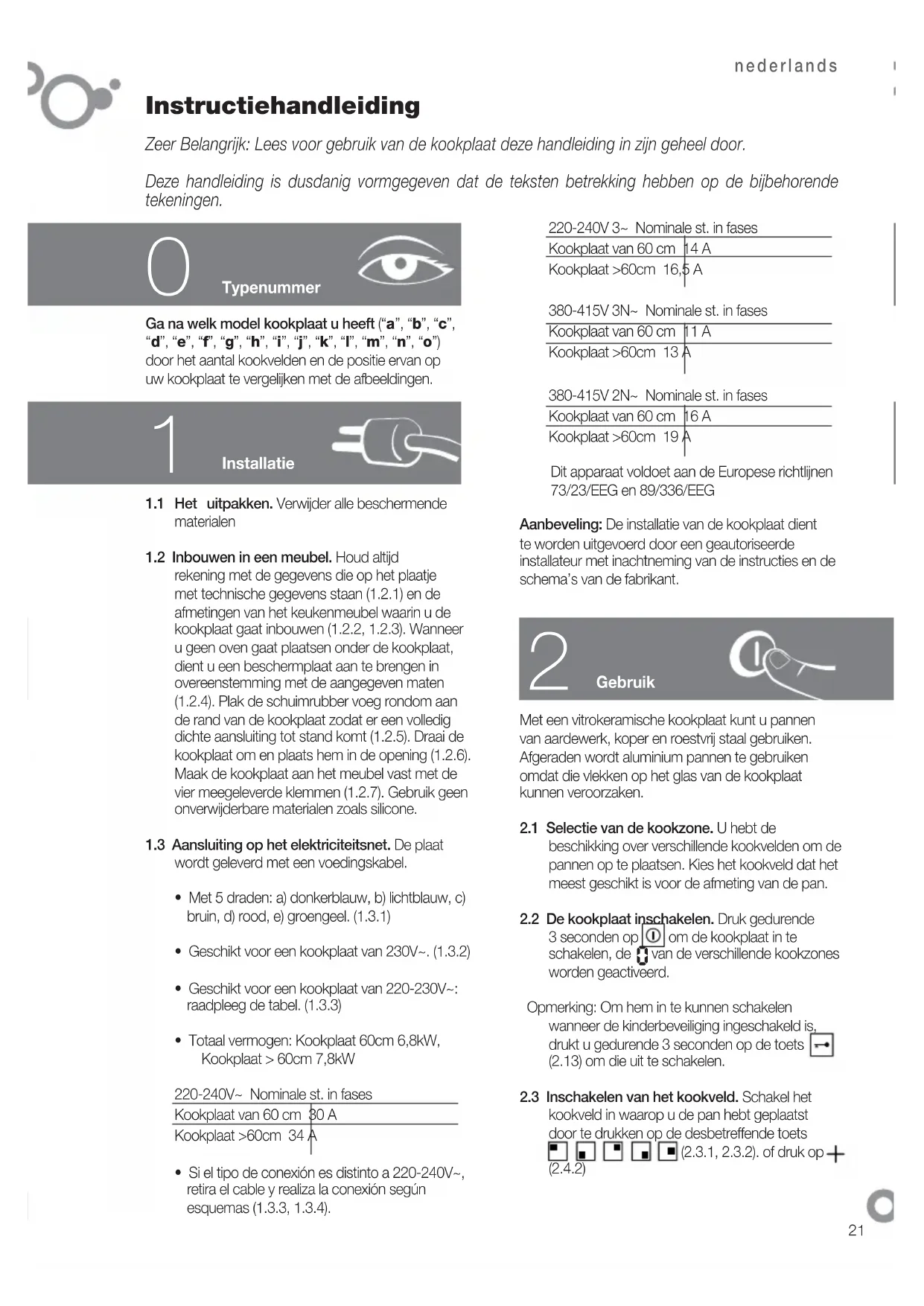

Instructiehandleiding

Zeer Belangrijk: Lees voor gebruik van de kookplaat deze handleiding in zijn geheel door.

Deze handleding is dusdanig vormgegeben dat de teksten betrekking hebben op de bijbehorende tekeningen.

Typenummer

Ga na welk model kookplaat u hebft ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o") door het eenal kookvelden en de positie ervan op uw kookplaat te vergelijkken met de afbeeldingen.

1 Installatie

1.1 Het uitpakken. Verwijder alle beschemende materialen

1.2 Inbouwen in een meubel. Houd altid rekening met de gegevens die op hetplaatje met technische gegevens staan (1.2.1) en de afmetingen van het keukenmeubel waar u de kookplaat gaat inbouwen (1.2.2, 1.2.3). Wanner u geen oven gaatplaatsen onder de kookplaat, dient u een beschemplaat aan te brengen in overeenstemming met de aangegeven maten (1.2.4). Plak de schuimrubber voeg rond aan de rand van de kookplaat zodat er een volledig dichte aansluiting tot stand komt (1.2.5). Draai de kookplaat om enplaats hem in de opening (1.2.6). Maak de kookplaat aan het meubel vast met de vier meegeleverde klemmen (1.2.7). Gebruik geen onverwijderbare materialen zoals silicone.

1.3 Aansluiting op het elektriciteitsnet. Deplaat wordt geleverd met een voedingskabel.

• Met 5 draden: a) donkerblauw, b) lichtblauw, c) bruin, d) rood, e) groengeel. (1.3.1)
• Geschikt voor een kookplaat van 230V\~. (1.3.2)
  Geschikt voor een kookplaat van 220-230V~ raadpleeg de tabel. (1.3.3)
• Totaal vermogen: Kookplaat 60cm 6,8kW, Kookplaat > 60cm 7,8kW

220-240V~ Nominale st. in fases

Kookplaat van 60 cm B0 A

Kookplaat >60cm 34 A

220-240V 3~ Nominate st. in fases

Kookplaat van 60 cm 14 A

Kookplaat >60cm 16,5 A

380-415V 3N~ Nominate st. in fases

Kookplaat van 60 cm 11 A

Kookplaat >60cm 13 A

380-415V 2N~ Nominate st. in fases
Kookplaat van 60 cm	16 A
Kookplaat >60cm 19 A

Dit apparatus voldoet aan de Europese richtlijnen 73/23/EEG en 89/336/EEG

Aanbeveling: De installment van de kookplaat dient te worden uitgevoerd door een geauthoriserde installeur met inachtneming van de instructies en de schema's van de fabrikant.

Gebruik

Met een vitrokeramische kookplaatkestu pannen van aardewerk, koper en roestvrij staal gebruiken. Afgeraden wordt aluminium pannen te gebruiken odomdat die vlekken op het glas van de kookplaat kunnenveroorzaken.

2.1 Selectie van de kookzone. U hebt de beschikking over verschillende kookvelden om de pannen op teplaatsen. Kies het kookveld dat het meest geschikt is voor de afmeting van de pan.
2.2 De kookplaat inschakelen. Druk gedurende 3 seconden op ① om de kookplaat in te schakelen, de van de verschillende kookzones worden geactiveerd.

Opmerking: Om hem in te kuren schakelen
wonneer de kinderbeveiliging ingeschakeld is,
drukt u gedurende 3 seconden op de toets (2.13) om die uit te schakelen.

2.3 Inschakelen van het kookveld. Schakel het kookveld in waarop u de pan hebt geplaatst door te drukken op de desbeteffende toets (2.4.2)

Opmerking: Wonneer u langer dan 5 seconden wacht voordat je het kookveld inschakelt, za de beveiliging geactiveerd worden en de kookplaat automatisch uitgaan.
2.4 Selectie van het vermogen. Stel het vermogen in door met een vinger over de schuif te gaan (2.4.1) of door te drukken op + of (2.4.2, 2.4.3).

SPECIALE KOOKVELDEN

2.5 Dubbel kookveld, drievoudig kookveld.

Nadat u het vermogen hebt geselecteerd, drukt u op en schakelt u het dubbele kookveld in (2.5.1, 2.5.3). Wanneer u opnieuw drukt op (2.5.2) of (2.5.4) schakelt u het drievoudige kookveld in. Om te annuleren drukt u op ( , , , ).

2.6 Ovaal kookveld. Dit kookveld kan als een cirkel

gebrukt worden of gecombineerd als ovaal kookveld . Druk op om die functie in te schakenen en druk opnieuw om dieuit te schakenen.

Aanbeveling: Bij modellen met halogeen-kookvelden is hetlicht zo intens dat aangeraden worden waar nicht lang in te kijkken wanner die ingeschakeld zijn en ergen pan opstaat.

TIJDFUNCTIES

2.7 De tijd instellen L. Bij het aansluien van de kookplaat knipperen de cijfers van de klok en geven 12.00 (2.7.1) aan. Stel deijd in met de toetsen +, -2.7.2). Herhaal deze handeling elke keer dat de kookplaat losgekoppeld wordt of nadat er zich een stroomstoring heeft voorgedaan.

Om deijd te veranderen, drukt u gedurende 5 seconden op de toets (2.7.3). De tijdweergave za beginnen te knipperen en u zult een pieptoon horen; pas deijd aan met de toetsen +, -

2.8 Deijd selecteren.

Modellen abc: Na inschakeling van een kookveld en selectie van het vermogen, hebt u 5 seconden deijd om de knipperende toets (2.8.1) in te drukken. Selecteer de benodigdeijd door te drukken op +, (2.8.2). Na 5 seconden is deijd ingesteld en zult u deijd en een oplichtende punt zich onder het pictogram van het geprogrammeerde kookveld (2.8.3). Om deijd te wijzigen of de resterende

tijd te zien, drukt u op het pictogram van het geprogrammeerde kookveld (2.8.4). Om de timerinstelling te annuleren, drukt u tegelijkertijd op de toetsen +, (2.8.5).

Modellen dfghkmo: Na inschakeling van een kookveld en selectie van het vermogen, drukt u op de toets + boven de klok. Bij elk kookveld wordt 00 en een - weergegeven (2.8.6). Druk op de + van het kookveld waarvan deijd要去 worden ingesteld en zal gaan knipperen (2.8.7). Selecteer deijd met + , boven de klok (2.8.8). Na 5 seconden is deijd ingesteld en za afwisselend het vermogen en bij het geprogrammeerde kookveld weergegeven worden. Wanner deijd voor bij is, zult u een akoestisch signaal horen en za 00 knipperen. Om de timerinstelling te annuleren, drukt u op boven het pictogram totdat 00 weergegeven wordt.

Opmerking: De timer zal automatisch uitschakelen wonneer u langer dan 10 seconden wart bij het selecteren van de tijd.

Modellen e: Na inschakeling van een kookveld en selectie van het vermogen, drukt u opnieuw de selectietoets van het te programmeren kookveld in en za er een - worden weergegeven (2.8.11). Selecteer deijd met + , - (2.8.12) en bevestig die door opnieuw de toets van het geprogrammeerde kookveld in te drukken (2.8.13). Het vermogen zal worden weergegeven met een punt daamaast, wat aangeeft dat het kookveld geprogrammeerd is. Een akoestisch signalen en de weergave van - geen aan dat deijd.beeindigd is (2.8.14). Druk op een willekeurig toets en het akoestische signalaal zuiqgeschakeld worden.

Opmerking: De timer zal automatisch uitschakelen wonneer u langer dan 10 seconden wacht bij het selecteren van dearend.

Overwegingen bij het gebruik van de timer:

Wanner het niveau van het vermogen 9 is, za de maximaal instelbare vrij 60 min bedragen. Bij een ander niveau bedraagt die 99 min.

Na beeindiging van de tijd zaer zolang een alarm werklinken totdat er op een toets worden gedrukt.

PROGRAMMEERFUNCTIES

2.9 Snel opwarmen. Bereikt snel de maximumtemperatuur en blijft daama automatisch op de ingestelde temperatuur.

Modellen abc: Schakel een kookveld in

en verplaats de schuif hier het maximale vermogen. Druk op en er zal een R worden weergegeven op de display van het geselecteerde kookveld (2.9.1). U hebt 5 seconden om het gewenste niveau in te stellen; aanbevolen worden een niveau te kiezen+tussen 3 en 6 (2.9.2). De snelle opwarmingsfunctie is na vijf seconden vastgelegd en afwisseled zullen R en het vermogen worden weergeveen. Wanner de maximumtemperatuur bereikt is, verdwijnt R en worden het ingestelde vaste vermogen weergeveen. Het kookveld za op gewone wijze bijjen functioneren. Wanner u de snelle opwarmfunctie wilt annuleren, drukt u op het pictogram van het geprogrammeerde kookveld en selecteert u een neue vermogen.

Modellen dfghkmo: SSelecteer een kookveld en stel het maximale vermogen in door te drukken op + totdat u een 9 ziet met een punt 9 (2.9.3). Stel het vermogen in door te drukken op —; aanbevolen worden eeniveau te kiezenCUSen 3 en 6 (2.9.4).De snelle opwarmingsfunctie is na 5 seconden vastgelegd, daama za het vermogen worden weergegeven met waarchter een punt (2.9.5). Na het bereiken van de maximale temperatuur za de decimale punt verdwijnen en za het kookveld op conventionele wijze functioneren. Om de functie uit te schakelen, drukt u op het geprogrammeerde kookveld en selecteert u een新产品 vermogen.

2.10 Vitrokeramische kookplaten met knappen.

Vergewis u ervan dat het kookveld dat u wilt inschaken overeenkomt met het kookveld dat u wilt gebruiken (2.10.1). Draai de knop op de gewenste positie en het waarschuwingslichtje za gaan branden (2.10.2); dit is zowel een individatie van het functioneren van de kookplaat als van de restwarmte na uitschakeling ervan.

Bij modellen met een dubbel of ovaal kookveld, wordt een gedeelte van het kookveld ingesteld door de knop maar links draaien en wordt het gehele kookveld ingeschakeld door de knop maar rechts te draaien (2.10.3).

2.11 Uitschakelen van het kookveld. Selecteer het vermogen 0 voor het kookveld dat u wilt uitschakelen.

2.12 Restwarmte. Na gebruik van de kookplaat blijven de kookvelden warm gedurende eenperiode die afhangt van het geselecteerde vermogen en za er een H of een punt wordenweergegeven bij de kookvelden die nog warmzijn.Raak deze kookvelden nicht aan,u kurz zich branden.

Let op: Wanner er zich een stroomstoring voordoet,
zal er, wanner die opgelost is, geen Hmeer worden
weergegeven ook al is de kookzone nog warm. Houd
hier rekening mee.

2.13 Blokkeurfungtie. Zorg ervoor dat aanraken door kinderen geen gevolgen heeft. Houdt gedurende 3 seconden de toets ingedrukt en u zult de blokkeurfungtie inschakelen. Om de blokkering op te heffen herhaalt u deze handeling.

Aanbevelingen:

Zorg ervoor dat u Niet met de pannen hard gegen de glasplaat stoot.
- Het gebruik van aluminium paffen worden afgeraden,ondat die vlekken make np de glasplaat,tenzij ze een bodem hebben met een beschemlaag van roestvrij staal.
- De kookvelden dieren nicht ingeschakeld te worden zonder pan.
- De onderkant van de pan要去vlak en droog zich.
- Let erop dat de diameters van de pannen groter of gegelijk aan het kookveld dat u gaat gebruiken enplaats ze goed in het midden van het kookveld.
Zorg ervoor dat u de pannen nicht verschuift; ze können krassen op de glasplaatveroorzaken.
- Gebruik het apparaat alleen voor de bereiding van voedingsmiddelen. Gebruik de kookplaat Niet als werkblad.
- Giet geen koud water direct op de staat wanneer die nog warm is.

Let op: Onderbrekingen in het functioneren van de kookzones is geen defect. Ze schakelen tijdens min ofeer lange periodes in en uit, afhankelijk van het gewenste vermogen.

3

Onderhoud en reiniging

• Gebruik geen stoomreiniger.
  Maak het oppervlak van de kookplaat vaak schoon nadat die is afgekoeld. Gebruik geen schuurmiddelen of schuursponsjes. Gebruik voor het schoonmaken een doek bevochtigd met water en zoep (3.1.1).
  Maak de plaat eenmaal per week grondig

schoon met producten die special bedoeld zijn voor vitrokeramische platen. Wij raden het gebruik van VITRO-CLEN aan voor het schoonmaken en het behoud van de vitrokeramische plaat.

• Vuil dat erg vastzit worden verwijderd met de glasschraper (3.1.2).
• Wanner er per ongeluk suiker, suikerhoudende producten of plastic op deplaat verbrandt, dient u die zo snel möglichk met de schraper te verwijderen terwijl die nog warm+zijn. Anders zullen er permanente vlekken achechterblijven.
• Het mes van de schraper dient in perfecte staat te verkeren; verrang het wanner het gebreken vertoont.

4

Veiligheid

• Het stroomnet dat de kookplaat voedtClient te zich voorzien van een omnipolaire schakelaar met een afstandussen de contacten van ten minste 3mm
• De installmentie van de kookplaat dient te worden uitgevoerd door een geauthoriseerde installerateur met inachtneming van de instructies en de schema's van de fabrikanten.
• De installmentie dient geschickt te zich voor het maximale vermogen dat staat aangegeven op het productplaatje en het stopcontact dient te zich geaard in overeenstemming met de desbetreffende regelgeving.
• Wonneer de kabel beschadigd is moet deze, om gevaar te voorkomen, worden verrangen door de afdeling after-sales of door overeenkomstig gekwalifi ceerd personeel.
• Het kookveld is voorzien van een interne temperatuurbegrenzer, die het kookveld uitschakelt wanner de kookplaat te warm worden.
• Schakel het kookveld na ieder gebruik uit met de desbetreffende knop.
• Wonneer er scheuren zichtaar worden in het oppervlak van de glasplaat of wonneer die bredkt, schakel dan onmiddelijk de stroom van het apparaatuit om een möglichke elektrische schok te voorkomen. Gebruik deplaat Niet totdat de glasplaat verwangen is (4.1.1).
• Wanner er voedsel of vloeistof terechtkomt op de

bedieningstoetsen van de kookplaat, za er een akoestisch signaal werkblinken (4.1.2).

• Wanner u een sensor te lang ingedrukt houdt of wanner die door een of ander voorwerp geactiveerd worden, za de kookplaat uitschakelen en zal er een akoestisch signaal werkblinken (4.1.3).
• Plaats geen pannen met een warme onderkant op de sensoren; je zou je bij het aanraken ervan hunnen branden (4.1.3).
• Houdkleine kinderenuitdebuurt; de verwarmingsvlakkenkonnen erg heet wordenijdens het functioneren. Gebruik het blokkeersystemem om te voorkomen dat ze met bedieningselementen konnen spelen.
• Dit apparaat is Niet bedoeld voor gebruik door personen met een handicap.
• Blij altijd in de buurt wonneer u gerechten of voedingsmiddelen bereidt met vet of olie. Door overmatige但它ten ze gaan branden.
• Wanneer de kookplaat boven een lade geinstalleerd worden, dienen daarin geen ontvlambare voorwerpen te worden bewaard.

5

Milieu

Bij het ontwerp van de kookplaat heeft men rekening gezchoolen met de bescherming van het milieu.

Respecteer het milieu. Gebruik de juiste vermogens voor elke bereiding en selecteer pannen die een afmeting hebben in overeenstemming met de hoeveelheid voedingsmiddelen die vereid gaat worden. De wamteoverdracht is optimaal wanner de onderzijde van de pan en de diameter van de kookzone hetzelfde formaat hebben.

Aan het einde van de bereiding kut u, wonneer u dat wilt, de pan opdezelfde plaats latent staan om de restwarmte die zich opgehoopt heeft te gebruiken. Op die manier zul je energia besparen.

Gebruik, wanner dat möglich is, aktijd een deksel om warmteverlies door verdamping te voorkomen.

Behandeling van elektrisch en elektronisch afval.

Gooi die apparaten nicht weg met het gewone huisvuil.
Breng uw kookplaat waar een speciaal inzamelpunt.
Door het recycleren van huishoudelijkke apparaten
worden negatieve gevolgen voor gezondheid en milieuu
voorkomen en bespaart u energia en geld.

Voor meer informatatie neemt u contact op met deplaatselijke autoriteiten of met de winkel waar u de kookplaat hebt gekocht.
