FACM1001B - Forn FAGOR - Gratis gebruiksaanwijzing en handleiding

Producttype	Combinatiekooktoestel (gas en elektrisch)
Merk	Fagor
Model	FACM1001B
Afmetingen (L x D x H)	50 x 60 x 85 cm
Gewicht	50 kg
Voedingsspanning	230 V / 50 Hz
Totaal vermogen	10 kW
Aantal kookzones	4 (2 gas, 2 elektrisch)
Oventype	Elektrisch met hetelucht
Oveninhoud	70 L
Hoofdfuncties	Koken, braden, grill, hetelucht, ontdooien
Materiaal kookplaat	RVS
Onderhoud en reiniging	Reinigen met vochtige doek en mild schoonmaakmiddel. Zelfreinigende oven door pyrolyse.
Veiligheid	Kinderslot, automatische uitschakeling, thermokoppel
Onderdelen en repareerbaarheid	Repareerbaarheidsscore: 7.5/10. Onderdelen beschikbaar (weerstanden, ruiten, afdichtingen)
Energieklasse	A+
Geluidsniveau	45 dB
Kleur	Zwart

Veelgestelde vragen - FACM1001B FAGOR

Hoe sluit ik het Fagor FACM1001B kooktoestel aan?

Het kooktoestel moet worden aangesloten op een 230 V / 50 Hz geaard stopcontact. Voor het gasgedeelte een erkende professional inschakelen.

Hoe reinig ik de pyrolyse-oven?

Activeer de pyrolysecyclus (meestal 2 uur op 500°C). Zodra afgekoeld, veeg de as weg met een vochtige doek.

Wat te doen als de oven niet meer verwarmt?

Controleer de stroomtoevoer en de thermostaat. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe steek ik de gasbranders aan?

Draai de knop helemaal open, druk in en steek aan met een aansteker of automatische ontsteker. Laat na 5 seconden los.

Kunnen aluminium voorwerpen worden gebruikt op de elektrische kookplaten?

Ja, maar vermijd bolle bodems. Gebruik geschikt keukengerei voor keramische kookplaten.

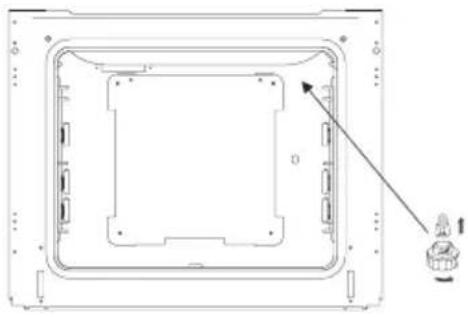

Hoe vervang ik een ovenlamp?

Haal de stekker uit het stopcontact, verwijder de glazen kap, draai de lamp los (E14, max 25W) en vervang deze.

Verbruikt de heteluchtfunctie meer?

Nee, het zorgt voor een gelijkmatige bereiding en kan de kooktijd verkorten, waardoor energie wordt bespaard.

Waarom wordt de kookplaat heet, zelfs als hij uit staat?

Resterende warmte is normaal. Wacht een paar minuten voordat u reinigt. De indicatielampjes geven hete zones aan.

Hoe activeer ik het kinderslot?

Druk 3 seconden op de knop 'Kinderslot' (gemarkeerd als 'Lock'). De bediening wordt vergrendeld.

Waar vind ik reserveonderdelen?

Op de officiële Fagor-website of bij erkende dealers. Gebruik de referentie FACM1001B om onderdelen te identificeren.

GEBRUIKSAANWIJZING FACM1001B FAGOR

NL Gebruiksaanwijzing

IO-CFS-1619 / 8509240 (04.2020 V2)

NL Gasfornuis met elektrische oven

FACM1001B

INHOUDSOPGAVE

WERKWIJZE BIJ PROBLEEMSITUATIES 66

Vanaf vandaag zijn de dagelijkse klusjes eenvoudiger dan ooit tevoren. Het apparaat FAGOR is een combinatie van uitzonderlijk bedieningsgemak en perfecte effectiviteit. Na het lezen van de gebruiksaanwijzing kent de bediening voor u geen geheimen meer.

Ieder apparaat dat de fabriek verlaat is vóór het inpakken op controleplekken grondig gecontroleerd op veiligheid en functionaliteit.

Wij vragen u deze gebruiksaanwijzing zorgvuldig door te lezen voordat u het apparaat inschakelt. Naleving van de aanwijzingen die erin zijn opgenomen beschermt u tegen onjuist gebruik. Bewaar de gebruiksaanwijzing en zorg dat u hem altijd binnen handbereik heeft.

Volg de gebruiksaanwijzing nauwkeurig op om ongevallen te voorkomen.

Hoogachtend

FAGOR

Opgelet! Het fornuis mag pas gebruikt worden nadat u deze gebruikershandleiding grondig doorgelezen heeft.

Het toestel is uitsluitend ontworpen voor huishoudelijke kookdoeleinden.

De producent behoudt zich het recht voor om wijzigingen aan te brengen die geen invloed hebben op de werking van het toestel.

VEILIGHEIDSINSTRUCTIES

- Attentie. Dit apparaat en de bereikbare onderdelen ervan worden tijdens het gebruik heet. Wees bijzonder voorzichtig bij het aanraken van de verwarmingselementen. Zorg dat kinderen die jonger zijn dan 8 jaar niet bij het apparaat kunnen komen, tenzij ze onder permanent toezicht staan.

- Dit apparaat mag gebruikt worden door kinderen van 8 jaar en ouder en personen met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, als dit gebruik plaatsvindt onder toezicht of in overeenstemming met de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid. Zorg ervoor dat kinderen niet met het apparaat kunnen spelen. Kinderen mogen de kookplaat niet zonder toezicht schoonmaken of onderhoudswerkzaamheden verrichten.

- Attentie. Het koken van vetten of olie op de kookplaat zonder toezicht kan erg gevaarlijk zijn en leiden tot brand.

- Probeer het vuur NOOIT met water te blussen, maar schakel het apparaat uit en bedek de vlammen met een deksel of een niet-brandbare deken.

- Attentie. Brandgevaar: geen voorwerpen verzamelen op de kookoppervlakte.

- Tijdens het gebruik wordt het toestel heet. Wees voorzichtig en raak de hete onderdelen in de oven niet aan.

- Als dit apparaat gebruikt wordt, kunnen de bereikbare onderdelen heet worden. Laat geen kinderen bij de oven komen.

- Attentie. Gebruik geen schurende schoonmaakmiddelen of scherpe metalen voorwerpen voor het schoonmaken van het glas van de deur, omdat deze krassen kunnen veroorzaken op het oppervlak. Dit kan leiden tot barsten van het glas.

- Attentie. Om elektrocutie te vermijden dient u het toestel uit te schakelen vooraleer u het lampje vervangt.

- Het is aan te raden het deksel te reinigen vooraleer u het opent. U laat het oppervlak van de kookplaat best eerst afkoelen voordat u het deksel sluit.

• Gebruik geen stoomreinigers voor het schoonmaken van het fornuis.
• Gevaar voor verbranding! Bij het openen van de ovendeur kan hete stoom ontsnappen. Wees voorzichtig met het openen van de deur tijdens of na afloop van het koken. Buig u bij het openen niet over de deur. Vergeet niet dat stoom bij bepaalde temperaturen onzichtbaar kan zijn.
• WAARSCHUWING. Gebruik uitsluitend schermen voor de kookplaat die zijn ontworpen door de producent van het apparaat of die door de producent in de gebruiksaanwijzing worden aanbevolen. Het toepassen van ongeschikte schermen kan ongevallen veroorzaken.
• Het is aan te raden het deksel te reinigen vooraleer u het opent. U laat het oppervlak van de kookplaat best eerst afkoelen voordat u het deksel sluit.
• Het glazen deksel kan barsten als het opgewarmd wordt. Doof eerst alle branders voordat u het deksel sluit.

• Opgelet. Het kookproces moet onder toezicht plaatsvinden. Kortdurend koken moet onder continu toezicht plaatsvinden.
• Het toestel is uitsluitend ontworpen voor kookdoeleinden.
• Elke andere toepassing (bv. voor het verwarmen van ruimtes) stemt niet overeen met de bestemming van het toestel en kan gevaar veroorzaken.

WAARSCHUWING: Om te voorkomen dat het toestel omvalt, dient u de bijgevoegde blokkade te installeren.

- Wees bijzonder voorzichtig als er kinderen in de buurt van het fornuis zijn, want ze kennen de bedieningsprincipes van het fornuis niet. De hete branders van de gaskookplaat, de ovenkamer, het rooster, de ruit van de deur, en

potten en pannen met hete vloeistoffen kunnen brandwonden veroorzaken!

- Zorg ervoor, dat de elektrische kabels van gemechaniseerde keukentoestellen, bv. mixers, de hete onderdelen van het fornuis niet raken.

- Plaats geen lichtontvlambare materialen in de schuif, want deze kunnen ontvlammen terwijl de oven werkt.

- Laat het fornuis niet achter zonder toezicht terwijl u kookt. Oliën en vetten kunnen ontvlammen als gevolg van oververhitting.

- Let op het kookpunt, zodat de branders niet onderlopen.

- Als het fornuis beschadigd is, mag u het pas opnieuw gebruiken na herstelling door een vakman.

- Open de kraan op de gasaansluiting of het ventiel op de gasfles niet voordat u gecontroleerd hebt of alle kranen gesloten zijn.

- Zorg ervoor dat de branders niet onderlopen of vuil worden. Reinig en droog vuile branders onmiddellijk nadat ze afgekoeld zijn.

- Plaats geen potten of pannen rechtstreeks op de branders.

- Plaats geen potten of pannen van meer dan 10 kg op het rooster boven een brander, en geen potten en pannen met een gezamenlijk gewicht van meer dan 40 kg op het volledige rooster.

- Sla niet op de draaiknoppen of branders.

- Plaats geen potten of pannen met een gewicht van meer dan 15 kg op de open deur van de oven.

- Het is verboden om aanpassingen of herstellingen aan het fornuis te laten uitvoeren door ongeschoolde personen.

- Het is verboden om de kranen van het fornuis open te draaien zonder dat u een aangestoken lucifer of een aansteker bij de hand hebt.

- Het is verboden om de vlam van de brander te doven door erop te blazen.

- Het is verboden om zelfstandig het fornuis aan te passen aan een ander soort gas, het fornuis naar een andere plaats te verplaatsen of aanpassingen door te voeren aan de voeding. Deze handelingen moeten uitgevoerd worden door een erkend installateur.

• Gebruik geen schurende reinigingsmiddelen of scherpe metalen voorwerpen om de glazen deur te reinigen. Hierdoor kan het oppervlak gekrast raken, wat kan leiden tot barsten in het glas.
• Laat geen kinderen of personen die de gebruikershandleiding niet kennen, toe tot het fornuis.
• INDIEN U VERMOEDT DAT ER GAS VRIJKOMT, IS HET VERBODEN OM: Lucifers aan te steken, sigaretten te roken, elektrische ontvangers aan- en uit te schakelen (bel of lichtknop) en andere elektrische en mechanische toestellen te gebruiken die elektrische of contactvonken kunnen doen ontstaan. In zulke gevallen moet u onmiddellijk het ventiel van de gasfles of de kraan van de gasinstallatie afsluiten en de ruimte verluchten, en daarna een gekwalificeerde persoon roepen om de oorzaak van het gaslek te verhelpen.

- In geval van technische defecten moet u onmiddellijk de elektrische voeding van het fornuis uitschakelen (en daarbij bovenstaande regel toepassen) en een herstelling aanvragen.

- Er mogen geen antennekabels, bijvoorbeeld voor radio-ontvangers, aangesloten worden op de gasinstallatie.

- In geval van ontbranding van gas dat ontsnapt uit een lekkende gasinstallatie, moet u onmiddellijk de gastoevoer afsluiten met het afsluitventiel.

- In geval van ontbranding van gas dat ontsnapt uit een lekkend ventiel van de gasfles, moet u een natte deken op de fles gooien en het ventiel van de fles afsluiten om de fles te laten afkoelen. Draag de fles naar een open ruimte als ze afgekoeld is. Het is verboden om een beschadigde gasfles opnieuw te gebruiken.

- Als u het fornuis gedurende enkele dagen niet gebruikt, sluit dan de hoofdkraan van de gasinstallatie af. Als u gebruik maakt van een gasfles, sluit dan het ventiel af na elk gebruik.

- Tijdens het gebruik scheidt het kook- en baktoestel warmte en vochtigheid af in de ruimte waar het geïnstalleerd is. Zorg ervoor dat de keukenruimte goed wordt verlucht; hou de natuurlijke ventilatie-openingen open of installeer een mechanische ventilatie-installatie (afzuigkap met mechanische afzuiging).

- Bij langdurig intensief gebruik van het toestel kan extra verluchting noodzakelijk zijn, bijvoorbeeld door het raam te openen of doeltreffender te ventileren, bijvoorbeeld door het vermogen van de mechanische ventilatie te verhogen, indien deze wordt gebruikt.

ENERGIEBESPARING

Door op verantwoorde wijze energie te gebruiken bespaart u niet alleen op de kosten van het huishouden, maar werkt u ook bewust mee aan de bescherming van het milieu. Laten we daarom ons steentje bijdragen aan energiebesparing! Dat kan op de volgende manier:

- Gebruik goede potten en pannen om te koken.

Kookpotten en pannen mogen niet kleiner zijn dan de kroon van de vlam van de brander. Dek de potten en pannen steeds af met een deksel.

- Zorg ervoor dat de branders, het rooster en de gaskookplaat rein zijn.

Vuil verstoort de warmteoverdracht – sterk aangebrand vuil kan soms enkel verwijderd worden met gebruik van reinigingsmiddelen die niet milieuvriendelijk zijn.

Let er bijzonder op dat de vlamopeningen in de ring onder de branderdop en de openingen van de branderkoppen rein zijn.

- Vermijd onnodig opheffen van deksels om het kookproces te controleren.

Open ook niet onnodig vaak de deur van de oven.

- Gebruik de oven enkel voor grotere hoeveelheden.

Porties vlees tot 1 kg kunnen spaarzamer bereid worden in een pot op een brander van het fornuis.

- Gebruik de restwarmte in de oven.

Schakel bij baktijden van meer dan 40 minuten de oven 10 minuten voor het einde van de bakbeurt uit.

- Sluit de deur van de oven zorgvuldig.

Er ontsnapt warmte via het vuil dat zich op de afdichtingen van de ovendeur bevindt. Verwijder dit vuil best onmiddellijk.

- Bouw het fornuis niet in de onmiddellijke nabijheid van koelkasten of diepvriezers.

Het energiegebruik van deze toestellen stijgt hierdoor onnodig.

UITPAKKEN

Het toestel wordt door zijn verpakking beveiligd tegen beschadigingen tijdens het transport. Na het uitpakken van het toestel dient u de verpakkingselementen te recycleren op milieuvriendelijke wijze.

Alle materialen die gebruikt worden voor de verpakking zijn onschadelijk voor het milieu. Ze zijn 100% geschikt voor recyclage en zijn aangeduid met het gepaste symbool.

Opgelet! De verpakkingsmaterialen (zakjes uit polyethyleen, stukken piepschuim, enz.) moeten tijdens het uitpakken buiten het bereik van kinderen gehouden worden.

Op het einde van de gebruiksperiode mag dit product niet bij het gewone huisvuil geplaatst worden, maar moet afgegeven worden bij een verzamelpunt voor recyclage van elektrische en elektronische toestellen. Dit wordt aangegeven door het gepaste symbool op het product, in de gebruikershandleiding of op de verpakking.

De materialen die gebruikt zijn bij de productie van het toestel, zijn geschikt voor hergebruik volgens hun aanduiding. Dankzij dit hergebruik, de verwerking van materialen of andere vormen van hergebruik van afgedankte toestellen draagt u bij tot de bescherming van het milieu.

Informatie over het verzamelpunt voor gebruikte toestellen kunt u krijgen bij de gemeentediensten.

BESCHRIJVING VAN HET TOESTEL

1: Draaiknop van de temperatuurregelaar 2: Draaiknop voor de keuze van de functie van de oven 3, 4, 5, 6: Draaiknoppen voor de bediening van de gasbranders 7: Controlelampje van de temperatuurregelaar 8: Controlelampje voor de werking van het fornuis 9: Sterkbrander 10: Normaalbrander 11: Kookplate 12: Sudderbrander 13: Deksel 14: Greep van de deur van de oven 15: Schuif 16: Gaslekbeveiliging 17: Vonkontsteker

KENMERKEN VAN HET TOESTEL

Kookplaat Doorsnede		Warmtevermogen Vermogen
Sterkbrander linksvoor 9,0 cm 3,00 kW
Normaalbrander linksachter 6,5 cm 1,75 kW
Kookplate linksachter 18,0 cm 1,20 kW
Sudderbrander rechtsvoor 4,5 cm 1,00 kW

Oven Vermogen
Verwarmingselement boven 0,9 kW
Verwarmingselement onder 1,1 kW
Grill 1,5 kW

Uitrusting van het fornuis

GrillroosterBakplaat voor gebraad

INSTALLATIE

Onderstaande instructies zijn bestemd voor gekwalificeerde installateurs die het toestel installeren. Met behulp van deze instructies kan het toestel op een zo professioneel mogelijke manier geïnstalleerd en onderhouden worden.

• Verzeker u ervan dat de plaatselijke distributievoorwaarden (het soort gas en de gasdruk) en de instelling van het apparaat geschikt zijn, voordat u begint met de installatie.
• De instellingsgegevens staan vermeld op de verpakking en op het typeplaatje.
• Dit apparaat is niet aangesloten op kanalen voor de afvoer van verbrandingsgassen. Het moet worden geïnstalleerd en aangesloten volgens de geldende installatievoorschriften. U dient in het bijzonder rekening te houden met de vereisten voor ventilatie.

Opstelling van het fornuis

• De keukenruimte moet droog en goed verlucht zijn en een goed werkende ventilatie bezitten in overeenstemming met de geldende technische voorschriften. De geschiktheid van de ruimte voor het opstellen van een gasfornuis wordt geëvalueerd op basis van volgende rechtsvoorschriften.
• De ruimte moet voorzien zijn van een ventilatiesysteem dat verbrandingsgassen die tijdens het verbrandingsproces ontstaan, naar buiten afvoert. Deze installatie moet bestaan uit een ventilatierooster of een afzuigkap. Afzuigkappen moeten gemonteerd worden volgens de bijgevoegde gebruikershandleidingen. De opstelling van het fornuis moet een vrije toegang tot alle bedieningselementen garanderen.

- De ruimte moet ook de toevoer van

lucht toelaten, die onontbeerlijk is voor een correcte verbranding van het gas. De luchttoevoer mag niet minder zijn dan 2m3/h voor 1 kW vermogen van de branders. De lucht moet direct van buiten aangevoerd worden door een kanaal met een doorsnede van min. 100 cm2, of direct uit aanpalende ruimtes die uitgerust zijn met ventilatiekanalen die uitgeven naar buiten.

- Als het fornuis intensief en lang gebruikt wordt, kan het noodzakelijk zijn om een venster te openen om de ventilatie te verbeteren.

- Vloeibaar gas is zwaarder dan lucht en heeft daarom de neiging om zich in de onderste niveaus te verzamelen. Ruimtes waarin flessen met vloeibaar gas geïnstalleerd zijn moeten uitgerust zijn met ventilatiekanalen die vanuit de ruimte naar buiten leiden en zo het gas kunnen afvoeren in geval van lekken. Om dezelfde reden mogen gasflessen, zowel lege als gedeeltelijk gevulde, niet geïnstalleerd of bewaard worden in ruimtes die zich onder de grond bevin-den (bv. in kelders). De flessen mogen zich niet dicht bij een warmtebron bevin-den (kachel, schouw, oven, enz.), die de temperatuur in de fles kan verhogen tot meer dan 50°C.

• De bekleding en de lijmen van de inbouwmeubelen moeten bestand zijn tegen een temperatuur van 100°C. Als deze voorwaarde niet vervuld is, kan het oppervlak vervormd raken of kan de bekleding losraken. Als u niet zeker bent of de meubelen tegen zulke temperaturen bestand zijn, moet u bij het inbouwen een tussenruimte van ongeveer 2 cm vrijlaten tussen de meubelen en het fornuis. De muur die zich achter het fornuis bevindt, moet bestand zijn tegen hoge temperaturen. Tijdens het gebruik van het fornuis kan de achterwand opwarmen tot ongeveer 50°C boven de omgevingstemperatuur.
• Het fornuis moet opgesteld worden op een harde, effen ondergrond (niet op een onderstel zetten).
• Voordat u het fornuis in gebruik neemt, moet u het waterpas zetten. Dit is vooral belangrijk voor het gelijkmatige verspreiden van vet in de pan. Hiervoor dienen de regelpootjes die bereikbaar zijn als u de schuif wegneemt. Regelbereik +/- 5 mm.

Om te voorkomen dat het fornuis omvalt, moet u de blokkade installeren die is meegeleverd met het apparaat, volgens de onderstaande aanwijzingen.

Boor op een hoogte van 6 cm vanaf de grond een gat in de muur waartegen het fornuis zal worden geïnstalleerd (A). Boor vervolgens een tweede gat op een hoogte van 10,3 cm vanaf de vloer (B). Bevestig de blokkade op de wand met de hulp van de meegeleverde schroeven en pluggen door de gaten in de blokkade te passen op de gaten die u in de muur heeft geboord.

Aansluiting van het fornuis op de gasinstallatie

Opgelet! Het fornuis moet op een gasinstallatie aangesloten worden met het soort gas waaraan het fornuis in de fabriek werd aangepast. Informatie over het soort gas waaraan het fornuis aangepast is, vindt u op het typeplaatje. Het fornuis mag enkel aangesloten worden door een erkend installateur met de gepaste kwalificaties en enkel een installateur mag het fornuis aanpassen aan een ander soort gas.

Instructies voor de installateur

De installateur moet:

• Gekwalificeerd zijn voor het aansluiten van gasinstallaties,
• De informatie op het typeplaatje van het fornuis inzake het soort gas waaraan het fornuis aangepast is doorlezen en de informatie vergelijken met de gasleveringsvoorwaarden op de installatieplaats,

- Controleren of:

1. De ventilatie, d.w.z. de luchtcirculatie in de ruimtes, goed werkt,
2. De gasaansluitingen lekvrij zijn,
3. Alle werkende onderdelen van het fornuis goed functioneren,
4. De elektrische installatie kan samenwerken met een aardingsleiding (nulleiding).

- De instellingen van de draaiknoppen voor de gasbranders met behulp van de bijgevoegde regelplaatjes regelen om een goede werking van de vonkontsteking en de gaslekbeveiliging te garanderen.

De verbinding die het gas naar het fornuis aanvoert, heeft een G1/2" schroefdraad.

Aansluiting op een elastische stalen leiding.

Als het fornuis in overeenstemming met de principes voor klasse 2, subklasse I, geïnstalleerd wordt, dan raden we aan om bij de aansluiting van het fornuis op de gasinstallatie uitsluitend een elastische metalen leiding te gebruiken, die aan de geldende nationale voorschriften voldoet. De verbinding die het gas naar het fornuis aanvoert, heeft een G1/2" schroefdraad.

Voor de aansluiting mogen enkel buizen en pakkingen gebruikt worden, die aan de geldende normen voldoen. De maximale lengte van de elastische leiding mag niet meer dan 2000 mm bedragen.

Zorg ervoor, dat de aansluiting niet in contact komt met andere beweeglijke delen, die de aansluiting zouden kunnen beschadigen.

Aansluiting op een onbuigbare installatiebuis.

Het fornuis heeft een verbindingsstuk met een G1/2" schroefdraad.

Het toestel moet zo op de gasinstallatie aangesloten worden, dat er op geen enkel punt van de installatie en op geen enkel element van het toestel spanning ontstaat.

Als er een overdreven draaimoment toegepast wordt bij het aandraaien (meer dan 20 Nm), dan kan dit de aansluiting beschadigen of lekken doen ontstaan.

Opgelet! Het fornuis mag enkel door een erkend installateur op een gasfles met vloeibaar gas of een vaste gasinstallatie aangesloten worden. Hierbij moeten de geldende veiligheidsvoorschriften in acht genomen worden.

De gasleiding mag de metalen elementen van de ombouw aan de achterkant van het fornuis niet raken.

Attentie! Steeds nadat u de drukregelaar heeft vervangen, moet u het apparaat een technische keuring laten ondergaan die de gaskranen en de uitstroombeveiliging omvat.

Opgelet! Na de installatie van het fornuis moet de afdichting van alle aansluitingen gecontroleerd worden met bv. water met zeep. Er mag geen vuur gebruikt worden om de afdichting te controleren.

Aansluiting van het fornuis op de elektrische installatie

• Het fornuis is in de fabriek aangepast aan voeding met eenfasige wisselstroom (230V 1N~50Hz) en uitgerust met een aansluitleiding van 3 x 1,5 mm² met een lengte van ongeveer 1,5 m en een stekker met aarding.
• Het stopcontact voor aansluiting op de elektrische installatie moet voorzien zijn van een aardingspin. Het stopcontact voor aansluiting op de elektrische installatie moet ook na het opstellen van het fornuis bereikbaar zijn voor de gebruiker.
• Voordat u het fornuis aansluit, moet u controleren of:
• de zekering en de elektrische installatie bestand zijn tegen de belasting van het fornuis. Het circuit dat het stopcontact voedt, moet beveiligd zijn met een zekering van min. 16A.
• de elektrische installatie uitgerust is met een doeltreffend aardingssysteem dat voldoet aan de geldende normen en voorschriften.

Opgelet: Om gevaarlijke situaties te vermijden moet een beschadigde aansluitleiding, die niet losgemaakt kan worden, vervangen worden bij de producent, bij een gespecialiseerde hersteldienst of door een gekwalificeerd persoon.

Aanpassing van het fornuis aan een ander soort gas

Deze handeling mag enkel uitgevoerd worden door een erkend installateur met de gepaste kwalificaties.

Als het gas waarmee het fornuis gevoed moet worden, verschilt van het gas dat voor het fornuis voorzien is in de fabrieksversie, d.w.z. G20/25 20/25 mbar, dan moeten de branderkoppen vervangen worden en moet de vlam opnieuw ingesteld worden.

Om het fornuis aan te passen aan de verbranding van een ander soort gas, moet u:

- De branderkoppen vervangen (zie tabel hieronder),

- De "spaarvlam" instellen.

Opgelet! De fornuizen worden door de producent uitgerust met branders die in de fabriek aangepast zijn aan het verbranden van het gas dat opgegeven is op het typeplaatje en op de garantiekaart.

Brander van het type DEFENDI (volgens de aanduiding "Defendi" op de onderdelen van de brander)

Soort gas	Brander
	Sudderbrander doorsnede van de sproeier [mm]	Normaalbrander doorsnede van de sproeier [mm]	Sterkbrander doorsnede van de sproeier [mm]
	Nominaal warmte-vermogen 1,00 kW	Nominaal warmte-vermogen 1,75 kW	Nominaal warmte-vermogen 3,00 kW
G20/25 20/25 mbar 0,77 0,97 1,29
G30 31/28-30/37 mbar 0,50 0,65 0,87

Om de instellingen te regelen moeten de draaiknoppen van de kranen weggenomen worden.

Vervanging van een branderkop – draai de kop los met behulp van een speciale copsleutel 7 en vervang de kop door een nieuwe die aangepast is aan het soort gas (zie tabel hierboven).

Handelswijze bij omschakeling naar een ander soort gas

Brander Vlam		Omschakeling van vloeibaar gas naar aardgas	Omschakeling van aardgas naar vloeibaar gas
Boven-brander	Volledig	1. Gaskop van de brander vervangen door een gepaste kop volgens de tabel met gaskoppen.	1. Gaskop van de brander vervangen door een gepaste kop volgens de tabel met gaskoppen.
	Spaarzaam	2. Regelschroef licht indraaien en grootte van de vlam controleren	2. Regelschroef licht indraaien en grootte van de vlam controleren

De toegepaste branders van de gaskookplaat vereisen geen instelling van de basisluchtstroom.

Een correcte vlam heeft binnenin duidelijk blauwgroene kegeltjes.

Een korte, ruisende vlam of een lange, gele, rokende vlam zonder duidelijk afgetekende kegeltjes wijst op een slechte kwaliteit van het gas in de huisinstallatie of een beschadigde of vervuilde brander. Om de vlam te controleren moet u de brander ongeveer 10 minuten laten branden met volle vlam en daarna de draaiknop van het ventiel op spaarvlam plaatsen. De vlam mag niet uitgaan of overspringen naar de branderkoppen.

Bij fornuizen met beveiliging is een kraan met een gaslekbeveiliging toegepast volgens fig. De kranen moeten ingesteld worden terwijl de brander aangeschakeld is op spaarvlam, dit met behulp van een regelschroevendraaier van 2,5 mm.

Kleef na de instelling een etiketje met een beschrijving van het soort gas waaraan het fornuis aangepast is, op het fornuis.

BEDIENING

Voordat u het fornuis voor de eerste maal aanschakelt

• Verwijder alle verpakkingsonderdelen, verwijder de onderhoudsmiddelen die in de fabriek aangebracht zijn, uit de kamer van de oven en van de kookplaat.
• Neem de uitrusting uit de oven en reinig die in warm water met afwasmiddel.
• Schakel de ventilatie in de ruimte aan of open een raam.
• Warm de oven op (op een temp. van 250°C, ong. 30 min.), verwijder vuil en reinig hem grondig. Warm de kookvelden van de plaat ong. 4 minuten op zonder potten of pannen.

Belangrijk! Was de binnenkant van de oven enkel met warm water met een kleine hoeveelheid afwasmiddel.

Attentie!

In ovens die zijn uitgerust met de elektronische programmeerfunctie, verschijnt na aansluiting op het lichtnet op het display de pulserende tijdsaanduiding "0:00".

Stel de actuele tijd van de programmeerfunctie in. (Zie bediening van de programmeerfunctie) De oven werkt niet als u de actuele tijd niet instelt.

BEDIENING VAN DE BRANDERS VAN DE GASKOOKPLAAT

Keuze van de potten en pannen

Zorg ervoor dat de diameter van de bodem van de potten en pannen steeds groter is dan de kroon van de vlam en dat de potten en pannen afgedekt zijn met een deksel. Het is aangeraden om een pot te kiezen met een diameter van ongeveer 2,5-3 keer groter dan de diameter van de brander, d.w.z.:

• Voor de hulpbrander – een diameter van 90 tot 150 mm,
• Voor de gemiddelde brander – een diameter van 160 tot 220 mm,
• Voor de grote brander – een diameter van 200 tot 240 mm, en de hoogte van de pot mag niet groter zijn dan zijn diameter.

Draaiknop voor de bediening van de branders

Aansteken van de branders met een ontsteker die aan de draaiknop gekoppeld is

• Druk de draaiknop van de kraan van de gewenste brander in totdat hij niet meer verder kan en draai hem naar links in de stand "grote vlam"
• Hou ingedrukt totdat het gas ontvlamt,
• Nadat de vlam aangeslagen is, kunt u de draaiknop lossen en dan de gewenste grootte van de vlam instellen.

Opgelet! Bij fornuismodellen met een gaslekbeveiliging voor de branders van de kookplaat moet u tijdens het aansteken ongeveer 10 sec. de draaiknop stevig ingedrukt houden in de stand "grote vlam" voordat de beveiliging gaat werken.

Keuze van de vlam van de brander

Correct ingestelde branders hebben een helderblauwe vlam met een duidelijk afgetekende kegel binnenin. De keuze van de grootte van de vlam hangt af van de instelling van de draaiknop van de brander:

Grote vlam Kleine vlam (zgn. "spaarvlam") - Uitgedoofde brander (de gastoevoer is afgesloten)

Afhankelijk van de behoefte kan de grootte van de vlam geleidelijk ingesteld worden.

Opgelet! Het is verboden om de vlam in te stellen tussen de stand 'uitgedoofde brander' ● en de stand 'grote vlam'

Werking van de gaslekbeveiliging

Branders zijn uitgerust met een automatisch systeem dat de gastoevoer naar de brander afsluit wanneer de vlam verdwijnt.

Dit systeem beveiligt tegen het ontsnappen van gas wanneer de vlam op de brander uit-gaat, bv. als gevolg van het onderstromen van de brander.

De gebruiker moet tussenkomen om de brander terug aan te steken.

Bediening van de kookvelden van de kookplaat

Het verwarmingsvermogen van een plaat kan stapsgewijs geregeld worden door de draai-knop naar links of rechts te draaien. Als de plaat aangeschakeld wordt, gaat het gele contro-lelampje op het bedieningspaneel branden.

Goed gekozen potten en pannen hebben een bodemdiameter die ongeveer overeenstemt met het gebruiksoppervlak van de kookplaat. Gebruik geen potten en pannen met een holle of bolle bodem. Het is aan te raden om speciale potten en pannen met een dikke, gedraaide bodem te gebruiken. Hou er ook rekening mee dat de potten en pannen een gepast deksel moeten hebben.

Als het oppervlak van de kookplaten en de potten en pannen vuil is, kan de warmte niet volledig benut worden.

Voorbeeldinstellingen van de draaiknop

0 Uitschakelen

• MIN Opwarmen

1 Stoven van groenten, langzaam koken - Koken van soepen, grotere hoeveelheden 2 Langzaam braden • Aanbraden van vlees, vis 3 MAX Snel opwarmen, snel koken, braden

Bescherm de plaat tegen corrosie.

Schakel de plaat uit voor u de pot eraf neemt.

Laat geen potten of pannen met spijzen die met vetten of oliën bereid zijn, op een aangeschakelde plaat achter zonder toezicht. Heet vet ontvlamt vanzelf.

De oven wordt verwarmd met behulp van verwarmingselementen onder en boven of met grillelement. U bedient de oven met behulp van de functiedraaiknop – om de gekozen functie in te stellen zet u de draaiknop op de gewenste positie;

Met behulp van de temperatuurregelaar – om de gekozen functie in te stellen zet u de draaiknop op de gewenste positie;

U schakelt het apparaat uit door beide draai-knoppen in de positie ● / 0 te zetten.

Waarschuwing! Als u een verwarmingsfunctie kiest schakelt de verwarming (verwarmingselement, grill etc.) pas in nadat u de temperatuur heeft ingesteld.

0 Oven is uitgeschakeld

Ingeschakelde grill: U gebruikt de grill voor het bereiden van kleine porties vlees: steaks, schnitzels, vis, toast, worstjes (de dikte van het gegrilde gerecht mag niet groter zijn dan 2-3 cm, tijdens het grillen moet u het gerecht keren).

Ingeschakeld verwarmingselement boven: Bij deze positie van de draaiknop wordt de oven uitsluitend met behulp van het verwarmingselement boven verwarmd. Deze stand kunt u bv. voor het bijbakken van gebak langs boven gebruiken.

Ingeschakeld verwarmingselement onder: Bij deze positie van de draaiknop wordt de oven uitsluitend met behulp van het verwarmingselement onder verwarmd. Afbakken van taarten met alleen onderwarmte (bv. vochtige cakes met fruitvulling).

Ingeschakelde verwarmingselementen boven en onder: Bij deze positie van de draaiknop wordt de oven op conventionele wijze verwarmd. Bij uitstek geschikt voor het bakken van taarten, vlees, vis, brood, pizza (voorverwarming van de oven en toepassing van donkere bakplaten noodzakelijk) op één niveau.

Onafhankelijke ovenverlichting: Zet de knop in deze positie om de ovenruimte te verlichten.

ECO-verwarmingsfunctie: Bij gebruik van deze functie start een optimale verwarmingswijze die bedoeld is om energie te besparen tijdens het bereiden van gerechten. Bij deze instelling van de draaiknop is de ovenverlichting uitgeschakeld.

Controlelampje

Wanneer de oven aanstaat, gaan twee lampjes branden, een oranje en een rood lampje. Het oranje lampje toont aan dat de oven aanstaat. Het rode lampje dooft wanneer de oven de aangeduide temperatuur bereikt heeft. Wanneer het recept voorziet dat het gerecht in een voorverwarmde oven geplaatst dient te worden, wacht dan tot het rode lampje voor de eerste keer dooft. Tijdens de bereiding zal het lampje regelmatig doven en opnieuw gaan branden (stabiel houden van de temperatuur van de oven). Het oranje lampje gaat eveneens branden wanneer de gebruiker de functie «Verlichting van de oven» kiest.

Gebruik van de grill

Tijdens het grillproces ondergaan de gerechten de inwerking van infrarood dat uitgezonden wordt door het verhitte verwarmings-element van de grill.

Om de grill aan te schakelen moet u:

Gebruik van de grill

• De draaiknop van de oven op de stand.
• De oven ongeveer 5 minuten verwarmen (met gesloten deur).
• De bakplaat met het gerecht op het gepaste niveau plaatsen, en als u gebruik maakt van het spit een bakplaat voor het druipende vet vlak onder het spit plaatsen.
• De deur van de oven sluiten.

Voor de grillfunctie moet de temperatuur ingesteld worden op 250°C.

Opgelet! Tijdens het grillen moet de deur van de oven gesloten zijn.

Als de grill gebruikt wordt, kunnen de bereikbare onderdelen heet worden. Laat geen kinderen bij de oven komen.

BAKKEN IN DE OVEN - PRAKTISCHE TIPS

Gebak

• Het is aan te raden om gebak te bereiden op de bakplaten die deel uitmaken van de uitrusting van het fornuis.
• Gebak kan bereid worden in bakvormen of bakplaten die op het droogrekje geplaatst moeten worden. Voor gebak worden best zwarte bakvormen gebruikt omdat deze beter de warmte geleiden en de baktijd verkorten. • We raden af om bakvormen en bakplaten met een helder en blinkend oppervlak te gebruiken wanneer u gebruik maakt van de conventionele verwarmfunctie (verwarmings-elementen bovenaan + onderaan). Bij dit soort bakvormen wordt de onderkant van het gebak niet goed doorbakken.
• Als u gebruik maakt van de functie voor heteluchtcirculatie moet u de oven niet voorverwarmen. Voor de andere verwarmingsfuncties moet de ovenkamer voorverwarmd worden voordat u het gebak erin plaatst.
• Voordat u het gebak uit de oven neemt, kunt u de kwaliteit ervan controleren met een houten stokje (als het gebak gelukt is, blijft het stokje droog en zuiver wanneer u het erin steekt).
• Het is aangeraden om het gebak nog ong. 5 min. in de oven te laten nadat u de oven uitgeschakeld heeft.
• De baktemperaturen bij gebruik van de functie voor heteluchtcirculatie zijn normaal gezien ong. 20-30 graden lager dan bij conventioneel bakken (met gebruik van de verwarmings-elementen bovenaan en onderaan).
• De parameters voor gebak in tabel geven enkel aanwijzingen en kunnen gecorrigeerd worden volgens uw eigen ervaring en culinaire smaak.
• Indien de informatie in kookboeken duidelijk afwijkt van de waarden in de handleiding van het fornuis, laat u zich best leiden door de richtlijnen in de handleiding.

Vlees braden

• In de oven kunnen porties vlees van meer dan 1 kg bereid worden. Kleinere stukken worden beter op de gasbranders van het formuis bereid.
• Bij het braden worden best vuurvaste schotels gebruikt. Ook de handgrepen van deze schotels moeten bestand zijn tegen hoge temperaturen.
• Bij braden op het droogrekje of op het rooster wordt er best een braadplaat met een kleine hoeveelheid water op het laagste niveau geplaatst.
• Het vlees wordt best minstens éénmaal halverwege de braadtijd omgedraaid op zijn andere zijde. Tijdens het bakken moet het vlees ook af en toe overgoten worden met de saus die ontstaat bij het braden of met heet, zout water. Het vlees mag niet met koud water overgoten worden.

Verwarmingsfunctie ECO

• Bij gebruik van de verwarmingsfunctie ECO start een optimale verwarmingswijze die bedoeld is om energie te besparen tijdens het bereiden van gerechten;
• Het is niet mogelijk om de kooktijd te verkorten door hogere temperaturen in te stellen; wij raden ook af om de oven voor te verwarmen;
• Tijdens het koken mag u de temperatuurinstellingen niet wijzigen en de deur niet openen.

Aanbevolen parameters bij gebruik van de functie ECO

Soort gebak gerecht	Functies van de oven	Temperatuur (°C)	Niveau Tijd (min.)
Biscuittaart 180 - 200				25 - 40 1)
Brioche/cake 180 - 200 3				25 - 40 1)
Vis 190 - 210 2 - 3				25 - 100 2)
Rundvlees 200 - 220 2				90 - 120 2)
Varkensvlees 200 - 220				90 - 160 2)
Kip 180 - 200 2				80 - 100 2)

1) Aanbevolen voor bakprocessen die niet langer duren dan 40 minuten.

2) Aanbevolen voor porties vlees die zwaarder zijn dan 1 kg.

Soort gerecht	Verwarmingsmethode	Temperatuur [°C]	Niveau Tijd [min.]
Biscuittaart 160	-200 2 -330 -50
Brioche/cake 160	-170	1)	3 25 - 40	2)
Pizza 220 - 240	40	1)	2 15 - 25
Vis 210 - 220	2 45 - 60
Worstjes 220-250 4 14-18
Rundvlees 225	-250 2 120 - 150
Varkensvlees	☐	160 - 230 2	90 - 120
Kip	☐	160 - 180 2 45 - 60
Groenten	☐	190 - 210 2 40 - 50

De tijden gelden voor gerechten die in een koude oven zijn geplaatst. Bij een voorverwarmde oven moet u de tijd verminderen met ongeveer 5-10 minuten.

1) Voorverwarmen 2) Bakken van kleinere gerechten

Opgelet: De bakparameters die in de tabel staan vermeld zijn ter oriëntatie. U kunt ze op grond van uw ervaring of culinaire smaak veranderen;

Bakken van taarten

Soort gerecht Accessoires Niveau Verwar-			mingsfunc-tie	Temperatuur (°C)	Baktijd 2)(min.)
Kleine taart Bakblik 4 160			[XSTD]	1)	28 - 32 2)
Spritsen(stroken)	Bakblik 3 150 - 160			1)	30 - 40 2)
Vetvrij biscuit-deeg	Rooster + springvorm met zwarte coating∅ 26 cm	2 170 - 180		1)	38 - 46 2)
Appeltaart	Rooster + twee springvormen met zwarte coating∅ 20 cm	2 de vormen als volgt op het rooster plaat-sen: rechtsach-ter en linksvoor		180 - 200 1)	50 - 65 2)

¹⁾ Verwarm de lege oven voor, de functie snel voorverwarmen niet gebruiken met 5 minuten.

²⁾ Indien niet anders vermeld gelden deze tijden voor een onverwarmde ovenruimte.

Grillen

Soort gerecht	Accessoires Niveau Verwar-		mingsfunc-tie	Temperatuur (°C)	Tijd (min.)
Toast van witbrood	Rooster 4 250			1)	1,5 - 2,5
	Rooster 4 250			2)	2 - 3
Rundvleesbur-gers	Rooster + bakplaat (voor het opvangen van lekkende vleessappen)	4 - rooster 3 - bakplaat		250 1)	1 pagina 10 - 15 2 pagina 8 - 13

¹⁾ Verwarm de lege oven voor door hem 5 minuten aan te zetten, de functie snel voorverwarmen niet gebruiken.

²⁾ Verwarm de lege oven voor door hem 8 minuten aan te zetten, de functie snel voorverwarmen niet gebruiken.

REINIGING EN ONDERHOUD

De zorg waarmee de gebruiker het fornuis reinigt en onderhoudt, heeft een belangrijke invloed op zijn levensduur en probleemloze werking.

Voor de reiniging moet de oven uitgeschakeld worden. Let er hierbij op dat alle draaiknopen in de stand ●/0 staan. De oven mag pas gereinigd worden als hij afgekoeld is.

Branders, rooster van de gaskookplaat, ombouw van het fornuis

Als de branders en het rooster vuil zijn, moet u deze onderdelen wegnemen en wassen in warm water met een reinigingsmiddel dat vet en vuil verwijdert. Wrijf de onderdelen daarna droog. Reinig grondig de gaskookplaat nadat u het rooster weggenomen heeft en wrijf ze droog met een zachte doek. Zorg er vooral voor dat de vlamopeningen van de ring rond de branderdop rein blijven – zie figuur hieronder. Reinig de openingen van de branderkoppen met behulp van een dunne koperdraad. Gebruik geen staaldraad om de openingen te reinigen, boor ze niet open.

Opgelet! De onderdelen van de branders moeten steeds droog zijn. Waterresten kunnen de gasstroom blokkeren, waardoor de brander slecht zal branden.

GOED

SLECHT

• Gebruik voor het reinigen van de geëmailleerde oppervlakken zachte reinigingsmiddelen. Gebruik geen sterk schurende middelen, zoals bv. schuurpoeders, schuurpasta's, schuurstenen, puimsteen, ijzersponsjes enz.
• Bij fornuizen van roestvrij staal moet de gaskookplaat eerst grondig gewassen worden voordat u ze gebruikt. Hierbij moet u in het bijzonder letten op restjes lijm van de folie die u wegnam bij de montage en kleefband die aangebracht werd bij het inpakken van het fornuis. De plaat moet regelmatig gereinigd worden na elk gebruik. Laat geen vuil aankoeken op de kookplaat, en laat zeker geen overgelopen gerechten aanbranden.

Oven

• De oven moet na elk gebruik gereinigd worden. Bij de reiniging moet de verlichting aangeschakeld worden, zodat u beter de werkruimte ziet.
• De kamer van de oven mag enkel met warm water met een beetje afwasmiddel gereinigd worden.
• Wrijf na het wassen de ovenkamer droog.

Opgelet. Het is verboden schuurcrèmes, schuurmiddelen of schurende voorwerpen te gebruiken voor de reiniging en het onderhoud van de oven.

Voor het schoonmaken van de voorzijde, gebruikt u enkel warm water met een kleine hoeveelheid afwasmiddel of ruitenreiniger. Geen schuurmiddelen gebruiken.

Vervanging van het verlichtingslampje van de oven

Om elektrocutie te vermijden dient u het toestel uit te schakelen vooraleer u het lampje vervangt.

• Stel alle draaiknoppen in op stand ●/0 en schakel de voeding uit.
• Draai het omhulsel van de lamp uit, was het en wrijf het goed droog.
• Draai het verlichtingslampje uit en vervang het indien nodig door een nieuw lampje dat bestand is tegen hoge temperaturen (300°C), met volgende parameters:
• Spanning 230 V
• Vermogen 25 W
• Schroefdraad E14

- Draai het lampje in en zorg ervoor dat het goed in de keramische fitting zit.

- Draai het omhulsel van het lampje in.

Het is mogelijk om de ovendeur los te maken van de oven om betere toegang te krijgen tot de ovenruimte. Maak hiertoe de deur open en buig het beveiligingselement dat in de scharnier is geplaatst naar boven (afb. A). De deur enigszins sluiten, optillen en naar voren afnemen. Om de deur weer in de oven te monteren, voert u de handelingen in omgekeerde volgorde uit. Zorg ervoor dat u bij het terugplaatsen de uitsparing in de scharnier goed op het uitsteeksel in de scharnierhouder plaatst. Nadat u de deur in de oven heeft geplaatst, moet u het beveiligingselement losmaken en goed aandrukken. Onjuiste positionering van het beveiligingselement kan beschadiging van de scharnier veroorzaken, wanneer u de deur sluit.

Buigen van de beveiligingselementen van de scharnieren

Uitnemen van de binnenruit

1. Duw met behulp van een platte schroevendraaier de bovenrand van de deur los, terwijl u hem aan de zijkanten voorzichtig oplicht (fig. B).
2. Verwijder bovenrand van de deur. (fig.B, C)

1. Trek de binnenruit uit de houder (in het onderste deel van de deur). Fig. D.
2. Was de ruit met warm water en een klein beetje reinigingsmiddel. Ga omgekeerd te werk om de ruit opnieuw te monteren. Het gladde deel van de ruit moet zich bovenaan bevinden. Attentie! Druk de bovenlijst van de deur niet gelijktijdig op beide kanten van de deur. Voor een juiste montage van de bovenlijst van de deur drukt u eerst het linker uiteinde tegen de deur en drukt u vervolgens op het rechter uiteinde tot u een duidelijke "klik" hoort. Hierna drukt u op het linker uiteinde tot u een duidelijke "klik" hoort.

HANDELSWIJZE BIJ PROBLEEMSITUATIES

Bij probleemsituaties moet u:

• De werkende onderdelen van het fornuis uitschakelen • De elektrische voeding ontkoppelen
• Een herstelling aanvragen
• Sommige kleine problemen kan de gebruiker zelf oplossen met behulp van de aanwijzingen in de tabel hieronder. Controleer opeenvolgend alle punten in de tabel voordat u de onderhouds- of klantendienst contacteert.

PROBLEEM OORZAAK SOLUTION
De brander gaat niet aan Vervuilde vlamopeningen		Sluit de gastoevoer af, sluit de kranen van de branders af, verlucht de ruimte, neem de brander weg, reinig de vlamopeningen en blaas ze uit
De vonkontsteker steekt het gas niet aan	Stroompanne	Controleer de zekering van de huisinstallatie, vervang de doorgebrande zekering
	Onderbreking in de gastoe-voer	Open het ventiel van de gastoevoer
	Vervuilde (vette) vonkontste-ker	Reinig de vonkontsteker
	De draaiknop van de kraan is niet voldoende ingedrukt	Hou de draaiknop ingedrukt totdat er een volle vlam rond de kroon van de brander ont-staat
De vlam gaat uit bij het aan-steken van de brander	De draaiknop van de kraan werd te vlug gelost	Hou de draaiknop langer ingedrukt in de stand “grote vlam”
De elektrische uitrusting werkt niet	Stroompanne	Controleer de zekering van de huisinstallatie, vervang de doorgebrande zekering
De verlichting van de oven werkt niet	Losgekomen of beschadigd lampje	Draai het lampje aan of vervang het doorgebrande lampje (zie hoofdstuk Reini-ging en onderhoud)

Als ze het probleem hiermee niet is opgelost, moet u het apparaat loskoppelen van het elektriciteitsnet en de storing melden. Attentie! Alle reparaties mogen uitsluitend door gekwalificeerd personeel van de servicedienst worden uitgevoerd.

TECHNISCHE GEGEVENS

Nominale spanning 230V~50 Hz

Nominaal vermogen 3,2 kW

Nominaal warmtevermogen 5,75 kW

Categorie van het toestel FR III1c2E+3+

BE II2E+3+

Afmetingen van het fornuis 85 / 60 / 60 cm

Het product voldoet aan de eisen van de normen EN 60335-1, EN 60335-2-6, EN 30-1-1 die gelden in de Europese Unie.

De gegevens op de energie-etiketten van elektrische ovens staan vermeld in overeenstemming met de norm EN 60350-1/IEC 60350-1. Deze waarden zijn bepaald bij een standaardbelasting met de actieve functies: onder- en bovenverwarming (conventioneel) en met ondersteuning door een ventilator (indien betreffende functies beschikbaar zijn).

De energie-efficiëntieklasse is aangeduid afhankelijk van de functies die in het product beschikbaar zijn, in overeenstemming met de volgende prioriteiten:

Gedwongen luchtcirculatie ECO (verwarmingselement hetelucht + ventilator)
Gedwongen luchtcirculatie ECO (verwarmingselement onder + boven + gril + ventilator)
Conventioneel ECO (verwarmingselement onder + boven)

Tijdens de aanduiding van het energieverbruik moet u de telescoopgeleiders demonteren (indien beschikbaar in het product).

Verklaring van de producent:

De producent verklaart hierbij, dat dit product voldoet aan de basisvereisten van de hieronder vernoemde Europese richtlijnen:

• Laagspanningsrichtlijn 2014/35/EC, - Richtlijn voor elektromagnetische compatibiliteit 2014/30/EC, • Verordening (EU) 2016/426 van het Europees Parlement en de Raad, • Richtlijn voor ErP 2009/125/EC,

En dat het product daarom gemerkt is met € en dat er een conformiteitsverklaring voor afgeleverd werd, die ter beschikking gesteld wordt aan de organen die toezicht houden over de markt.

FAGOR
