Тип продукта	Стеклокерамическая варочная панель
Бренд	Fagor
Модель	2VFT320S
Количество конфорок	4 (согласно иллюстрации, несколько конфорок, включая двойные/тройные)
Тип конфорок	Стеклокерамика, галогенные конфорки (некоторые модели)
Размеры (Ш x Г x В)	60 см (стандарт) или >60 см в зависимости от варианта
Электропитание	220-240 В~, 30 А (для 60 см) или 34 А (>60 см)
Общая мощность	6,8 кВт (60 см) / 7,8 кВт (>60 см)
Основные функции	Двойная/тройная конфорка, Большая тарелка, быстрый нагрев, таймер, блокировка от детей
Управление	Электронное сенсорное скользящее управление (ползунок + кнопки + и -)
Дисплей	Цифровой (время, мощность, программирование)
Таймер	Программируется до 99 минут (макс. 60 мин на мощности 9)
Безопасность	Блокировка панели управления, автоматическое отключение через 5 с без выбора, датчик перегрева, индикация остаточного тепла
Уход и очистка	Чистить влажной тканью и мыльной водой, скребок для въевшихся загрязнений, специальное средство для стеклокерамики (VITROCLEN)
Установка	Встраивание в мебель с поролоновой прокладкой, крепление на клипсах
Подключение	Кабель 5 жил (темно-синий, голубой, коричневый, красный, зелёно-жёлтый) для 230 В~ или 220-240 В~
Совместимость посуды	Керамика, медь, нержавейка (избегать алюминия, кроме дна из нержавейки)
Вес	Около 10 кг (оценка)

Часто задаваемые вопросы - 2VFT320S FAGOR

Как включить варочную панель?

Нажмите на кнопку ① в течение 3 секунд. Загорятся индикаторы зон нагрева. Если включена детская блокировка, сначала отключите её, нажав на кнопку блокировки на 3 секунды.

Как включить детскую блокировку?

Нажмите на кнопку блокировки (символ замка) на 3 секунды. Для отключения повторите то же самое.

Что делать при трещине на стеклокерамике?

Немедленно отключите прибор от сети во избежание поражения электрическим током. Не используйте панель и обратитесь в сервисный центр для замены стекла.

Как установить время приготовления?

После выбора конфорки и мощности нажмите кнопку таймера. Установите время с помощью + или -, подтверждение произойдёт автоматически через 5 секунд. Максимальное время — 99 минут (60 мин на мощности 9).

Почему варочная панель выключается сама?

Если после включения вы не выберете конфорку в течение более 5 секунд, панель автоматически выключится в целях безопасности. Аналогично, попадание жидкости на сенсорные кнопки или длительное нажатие (>10 с) приводит к отключению со звуковым сигналом.

Как использовать двойную или тройную конфорку?

Выберите конфорку, затем установите мощность. Нажмите на соответствующую кнопку (символ концентрического круга) для включения двойного режима, второй раз — для тройного. Для отмены нажимайте снова, пока не вернётесь к одинарному.

Какая посуда подходит?

Подходит посуда из керамики, меди или нержавейки. Избегайте алюминия, так как он может оставлять пятна. Дно должно быть плоским, сухим и диаметром не меньше конфорки.

Что означает символ 'H' на дисплее конфорки?

Символ 'H' означает, что зона нагрева ещё горячая (остаточное тепло). Не прикасайтесь к конфорке во избежание ожогов. Внимание: после отключения электроэнергии этот символ не отображается, даже если зона горячая.

Как чистить стеклокерамику?

Чистите после остывания влажной тканью с мыльной водой. Для въевшихся загрязнений используйте специальный скребок для стеклокерамики. Раз в неделю наносите специальное средство, например VITROCLEN, для защиты панели.

Прибор издаёт звуковой сигнал и отключается, что делать?

Это может быть вызвано предметом на сенсорных кнопках или слишком долгим нажатием. Уберите предмет или отпустите кнопку. Если проблема не исчезает, отключите питание на несколько секунд и включите снова.

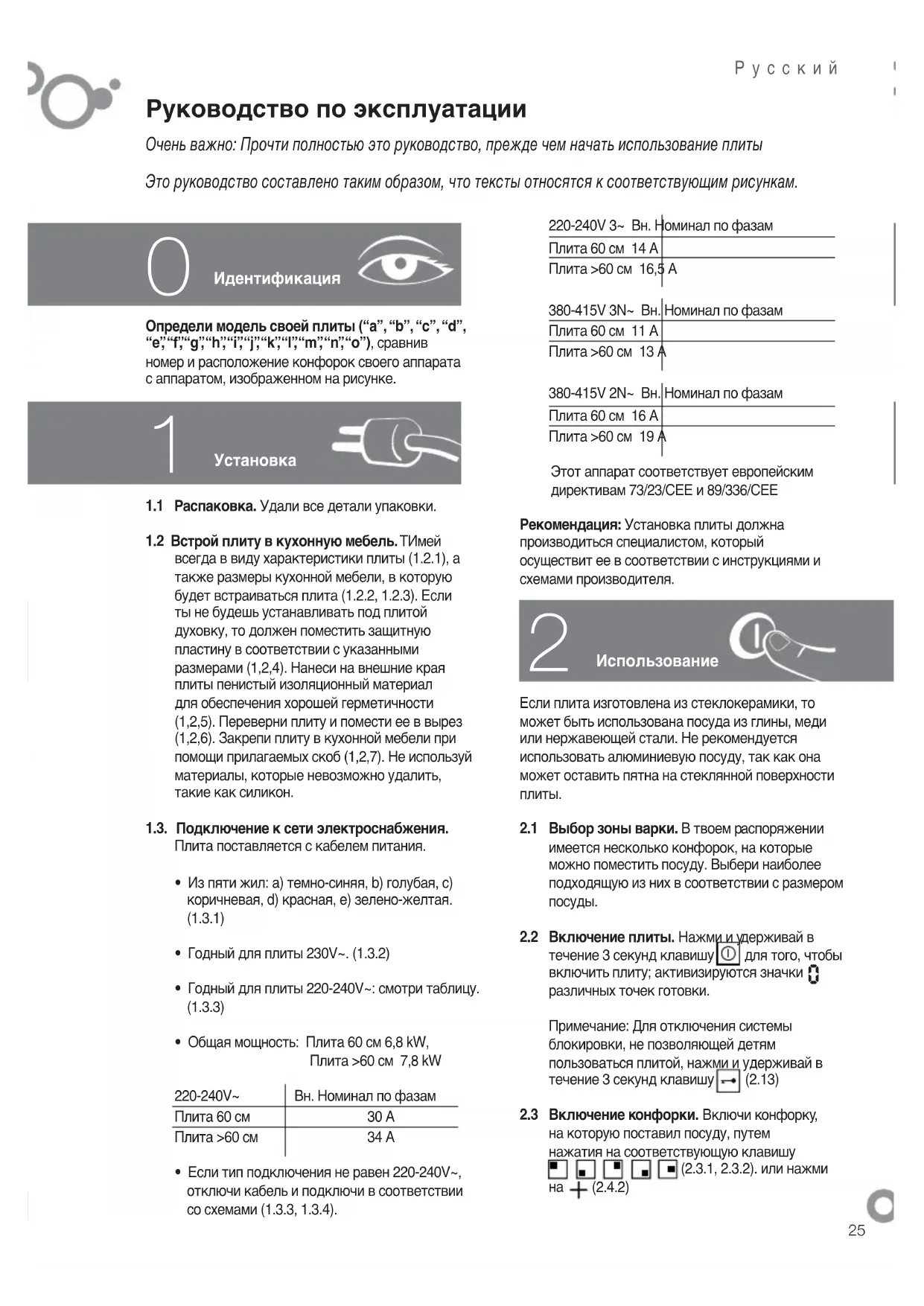

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2VFT320S FAGOR

Руководство по эксплуатации

Очень важно: полностью прочтите данное руководство перед использованием плиты.

Данное руководство составлено таким образом, чтобы тексты были связаны с соответствующими рисунками.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнивая количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под плитой, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте ее в отверстие (1.2.6). Закрепите ее на мебели с помощью четырех прилагаемых крючков (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• Из 5 проводов: а) темно-синий, б) голубой, в) коричневый, г) красный, д) желто-зеленый. (1.3.1) Подготовлено для плиты 230 В. (1.3.2)
• Подготовлено для плиты 220-240 В~: см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см 0 А

Плита >60 см 34 А

• Если тип подключения отличается от 220-240 В~, снимите кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int. Nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. Nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. Nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Использование

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны нагрева. У вас есть несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. Нажмите ① в течение 3 секунд, чтобы включить плиту, при этом активируются индикаторы ② различных зон нагрева.

Примечание: Чтобы проверить, активирована ли блокировка от детей, отключите её, нажав и удерживая в течение 3 секунд клавишу (2.13).

2.3 Активация конфорки. Активируйте конфорку, на которой вы разместили посуду, нажав на соответствующую клавишу (2.3.1, 2.3.2) или нажав + (2.4.2).

Примечание: Если вы не выберете конфорку в течение более 5 секунд, плита автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте её, проведя пальцем по шкале (2.4.1) или нажимая + или − (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, чтобы активировать двойную конфорку (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), активируется тройная конфорка. Для отмены нажмите ( , , , ). 2.6 Конфорка-фонтан. Эту конфорку можно использовать в круглой форме или вместе, как конфорку-фонтан. Нажмите для активации и нажмите снова для деактивации.

Рекомендация: на моделях с галогенными конфорками свет настолько интенсивный, что не рекомендуется смотреть прямо на него, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При подключении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш + и − (2.7.2). Повторите эту операцию каждый раз, когда плита отключается или происходит сбой в подаче электроэнергии.

Для изменения времени нажмите и удерживайте в течение 5 секунд клавишу (2.7.3). Часы начнут мигать и издадут звуковой сигнал, установите время с помощью клавиш + и −.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд мигания, чтобы нажать клавишу (2.8.1). Выберите необходимое время, нажимая + (2.8.2). Через пять секунд время будет подтверждено, и на дисплее отобразятся часы и светящаяся точка под значком таймера конфорки (2.8.3). Чтобы изменить оставшееся время, нажмите на значок таймера конфорки (2.8.4). Чтобы отменить программирование, одновременно нажмите клавиши + и - (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу + над часами. Появится 00 и по одному на каждой конфорке (2.8.6). Нажмите + на конфорке, которую нужно таймировать, и она начнет мигать (2.8.7). Выберите время с помощью +, затем

нажмите на часы (2.8.8). Через 5 секунд время будет подтверждено, и будет попеременно отображаться мощность и значок таймера на конфорке. По истечении времени прозвучит звуковой сигнал, и значок начнет мигать. Чтобы отменить таймер, нажмите – на значке, пока не появится индикация.

Примечание: Таймер автоматически выключится, если вы не выберете время в течение более 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно таймировать, появится символ (2.8.11). Выберите время с помощью + (2.8.12) и подтвердите, снова нажав клавишу таймируемой конфорки (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка таймируется. Звуковой сигнал и индикация предупредят, что время истекло (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: Таймер автоматически выключится, если вы не выберете время в течение более 10 секунд.

Соображения по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если он другой, максимальное время составит 99 минут.

По истечении времени прозвучит сигнал тревоги, но не нажимайте никакие клавиши.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры T, затем автоматически переходит к температуре поддержания.

Модели abc: Активируйте конфорку и доведите мощность до максимума. Нажмите и на дисплее выбранной конфорки появится символ (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и будет отображаться символ и мощность попеременно. При достижении максимальной температуры символ исчезнет, останется мощность поддержания. Конфорка продолжит работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели: Отключите конфорку и включите ее на максимальную мощность, нажимая +, пока не увидите 9 и точку 9. (2.9.3). Регулируйте мощность, нажимая, рекомендуется уровень 3-6 (2.9.4). Через 5 секунд быстрое нагревание подтверждается, и отображается мощность, за которой следует точка (2.9.5). При достижении максимальной температуры десятичная точка исчезает, и конфорка продолжает работать обычным образом. Чтобы отменить ссылку, нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Конфорки с ручками. Убедитесь, что конфорка, которую вы собираетесь использовать, соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, и загорится индикатор работы (2.10.2), который также показывает остаточное тепло, когда конфорка выключена.

В моделях с нижним или нижним источником тепла, поворачивая ручку влево, вы регулируете часть нижнего нагрева, а поворачивая ручку вправо, вы регулируете весь нижний нагрев (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить. 2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение времени, которое зависит от выбранной мощности, и на все еще горячих конфорках отображается H или точка. Не прикасайтесь к конфоркам, существует риск ожога.

Внимание: Если произошел перебой в подаче электроэнергии, при восстановлении питания индикатор H не будет отображаться, даже если зона приготовления все еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Для предотвращения манипуляций со стороны детей. Удерживайте клавишу нажатой в течение 3 секунд, и вы активируете блокировку. Чтобы разблокировать, повторите операцию.

Рекомендации:

• Избегайте ударов посуды о стекло.
• Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле, если только дно не защищено нержавеющей сталью.
• Нагревательные конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Следите за тем, чтобы диаметр посуды был больше или равен используемой конфорке, и центрируйте ее на нагревательной зоне.
• Старайтесь не двигать посуду, так как это может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочего стола.
• Не лейте холодную воду непосредственно на варочную панель, когда она горячая.

Внимание: Прерывистая работа конфорок не является неисправностью. Они включаются и выключаются с интервалами, продолжительность которых зависит от выбранной мощности.

3

Техническое обслуживание и чистка

Не используйте пароочиститель. - Протирайте поверхность сухой тканью после того, как она остынет. Не используйте абразивные средства или губки. Протирайте влажной тканью с мыльной водой (3.1.1). - Раз в неделю проводите глубокую чистку с использованием специальных средств для стеклокерамики. Рекомендуем VITROCLEN для чистки и ухода за вашей стеклокерамической поверхностью. Сильные загрязнения удаляйте стеклянным скребком (3.1.2). - Если по неосторожности на поверхность попали сахар, сахаросодержащие продукты или пластик, удалите их как можно скорее скребком, пока поверхность еще горячая. В противном случае могут остаться несмываемые пятна. - Используйте лезвие скребка в хорошем состоянии, заменяйте его при обнаружении повреждений.

4

Безопасность

• Сеть, питающая плату, должна иметь всеполюсный выключатель с расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, а розетка должна иметь заземление в соответствии с правилами.
• Если кабель поврежден, он должен быть заменен сервисной службой или квалифицированным персоналом во избежание опасности.
• Прибор оснащен ограничителем температуры, который отключает его в случае чрезмерного нагрева плиты.
• После каждого использования выключайте прибор с помощью его регулятора.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту до замены стекла (4.1.1).
• В случае переполнения на клавишах управления плита останавливается и издает звуковой сигнал (4.1.2).
• Если вы слишком долго удерживаете какой-либо датчик или какой-либо объект активирует датчики, плита останавливается и издает звуковой сигнал (4.1.3).
• Не ставьте на датчики посуду с горячим дном, вы можете обжечься при нажатии на них (4.1.3).
• Держите маленьких детей подальше: поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы предотвратить использование плиты детьми.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда оставайтесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерное тепло может вызвать их воспламенение.
• Если плита установлена над ящиком, в нем нельзя хранить легковоспламеняющиеся предметы.

5

Окружающая среда

Плита была разработана с учетом сохранения окружающей среды.

Уважайте окружающую среду. Используйте подходящую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна.

После приготовления, если хотите, оставьте посуду на том же месте, чтобы использовать остаточное тепло. Таким образом вы сэкономите энергию.

Используйте крышку, когда это возможно, чтобы уменьшить потери тепла при испарении.

Управление отходами электрического и электронного оборудования.

Символ указывает на то, что прибор нельзя выбрасывать вместе с обычными бытовыми отходами.

Сдайте плиту в специальный пункт приема.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономит энергию и ресурсы.

Для получения дополнительной информации обратитесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

Очень важно: Внимательно прочитайте данное руководство перед использованием вашей варочной панели.

Все рисунки в данной инструкции тесно связаны с соседним текстом.

Идентификация

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы.

1.2 Встраивание в мебель. Соблюдайте характеристики, указанные на табличке с данными прибора (1.2.1), и размеры встраиваемого шкафа (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под варочной панелью, необходимо установить защитную пластину в соответствии с указанными размерами (1.2.4). Приклейте поролоновую прокладку под прибор, следуя контуру поверхностей, опирающихся на столешницу, для обеспечения хорошей герметичности (1.2.5). Переверните варочную панель и поместите ее в отверстие (1.2.6). Закрепите ее на мебели с помощью четырех клипс, входящих в комплект (1.2.7). Не используйте несъемные материалы, такие как силикон.

1.3 Электрическое подключение. Варочная панель поставляется с кабелем питания.

• Провода: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) желто-зеленый (1.3.1).
• Подготовлено для варочной панели 230В~. (1.3.2)
• Подготовлено для варочной панели 220-240В~: см. таблицу (1.3.3)
• Общая мощность: варочная панель 60 см 6,8 кВт, варочная панель >60 см 7,8 кВт.

220-240В~ Номинальный ток по ступеням.

Варочная панель 60 см 30 А

Варочная панель >60 см 34 А

• При подключении, отличном от 220-240В~, снимите кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int. Nominale par paliers.
Table de cuisson de 60 cm	14 A
Table de cuisson > 60cm	16,5 A

380-415V 3N~ Int. Nominale par paliers.
Table de cuisson de 60 cm	11 A
Table de cuisson > 60cm	13 A

380-415V 2N~ Int. Nominate par paliers.
Table de cuisson de 60 cm	16 A
Table de cuisson > 60cm	19 A

Данное устройство соответствует Европейским директивам 73/23/ЕЭС и 89/336/ЕЭС.

Предупреждения: Установка варочной панели должна выполняться сертифицированным установщиком в соответствии с инструкциями и схемами производителя.

Инструкция по эксплуатации

Большинство посуды из керамики, меди или нержавеющей стали подходят для стеклокерамики. Алюминиевая посуда не рекомендуется; она может оставить пятна на стеклокерамике.

2.1 Выбор зоны нагрева. Ваша варочная панель имеет несколько конфорок. Всегда выбирайте посуду, наиболее подходящую по размеру к конфорке. 2.2 Включение варочной панели. Нажмите ① в течение 3 секунд, чтобы включить варочную панель, загорятся индикаторы ③ различных зон нагрева.

Примечание: Если активирована функция «защита от детей», ее необходимо отключить, чтобы можно было управлять командами. Для этого нажмите и удерживайте 3 секунды (2.13).

2.3 Работа конфорок. Чтобы активировать конфорку, нажмите соответствующую клавишу

или нажмите (2.4.2) (2.3.1, 2.3.2).

Примечание: Если вы ждете более 5 секунд перед выбором конфорки, варочная панель автоматически выключится в целях безопасности.

2.4 Выбор мощности. Проведите пальцем по полосе (2.4.1) или нажмите + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, чтобы активировать двойную конфорку (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), включится тройная конфорка. Для отмены нажмите ( , , , , ).

2.6 Большая плоская конфорка. Вы можете использовать только основной круг этой конфорки или увеличить поверхность для приготовления пищи в посуде удлиненной формы. Нажмите, чтобы активировать, и нажмите снова эту же клавишу, чтобы деактивировать.

Внимание: На моделях с галогенными конфорками не смотрите пристально на конфорку, когда она включена.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. При подключении варочной панели цифры часов мигают и показывают 1200 (2.7.1). Установите время с помощью + , (2.7.2). Действуйте так же после каждого отключения прибора или после сбоя питания.

Чтобы изменить время, нажмите и удерживайте 5 секунд (2.7.3). Время начнет мигать, и прибор издаст звуковой сигнал. Установите время с помощью клавиш + , -

2.8 Установка времени приготовления.

Модели abc: После активации конфорки и выбора желаемой мощности индикатор начнет мигать, и у вас есть 5 секунд, чтобы нажать (2.8.1). Установите желаемое время приготовления, нажимая + , (2.8.2). Через 5 секунд время будет подтверждено, и на дисплее появится время и светящаяся точка под символом запрограммированной конфорки (2.8.3). Чтобы изменить время

программы или увидеть оставшееся время, нажмите на символ запрограммированной конфорки (2.8.4). Чтобы отменить программирование, нажмите + , одновременно (2.8.5).

Модели fghkmo: После активации конфорки и выбора желаемой мощности нажмите клавишу часов. На дисплее появится 00 и на каждой конфорке (2.8.6). Нажмите на конфорку для программирования, и она начнет мигать (2.8.7). Установите время приготовления с помощью + , на часах (2.8.8). Через 5 секунд время будет подтверждено, и на дисплее будет попеременно отображаться мощность и время на запрограммированной конфорке. Когда запрограммированное время истечет, прибор издаст звуковой сигнал и будет мигать 00. Чтобы отменить программирование, нажимайте на символ, пока на дисплее не появится 00

Примечание: У вас есть 10 секунд для выбора времени приготовления. Затем таймер автоматически выключится.

Модели: После включения конфорки и выбора желаемой мощности снова нажмите клавишу выбора конфорки, которую нужно запрограммировать. На дисплее появится индикация (2.8.11). Установите желаемое время приготовления с помощью клавиш + (2.8.12) и подтвердите, снова нажав клавишу программируемой конфорки (2.8.13). На дисплее появится мощность с точкой, подтверждающей, что конфорка запрограммирована. По истечении запрограммированного времени звуковой сигнал и индикация - предупредят вас об окончании приготовления (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: У вас есть 10 секунд для выбора времени приготовления. Затем таймер автоматически выключится.

Замечания по программированию: Если уровень мощности равен 9, максимальное время программирования составляет 60 минут. При других уровнях мощности оно может достигать 99 минут.

По истечении времени приготовления варочная панель будет подавать звуковой сигнал, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Позволяет быстро достичь максимальной температуры, а затем автоматически перейти к температуре поддержания.

Модели abc: Включите конфорку и выберите максимальную мощность. Нажмите на индикатор, который появится на выбранной конфорке (2.9.1). У вас есть 5 секунд для выбора желаемого уровня. Рекомендуется выбирать уровень от 3 до 6 (2.9.2). Через 5 секунд быстрый нагрев будет подтвержден, и на дисплее попеременно будут отображаться индикация и выбранная мощность. После достижения максимальной температуры индикатор R исчезнет, и на дисплее останется только мощность поддержания. Конфорка продолжит работать в обычном режиме. Чтобы отменить быстрый нагрев, нажмите на символ запрограммированной конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока на дисплее не появится 9 и точка (2.9.3). Установите мощность, нажимая -. Рекомендуется выбирать уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и на дисплее появится выбранная мощность с точкой (2.9.5). После достижения максимальной температуры точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отменить функцию быстрого нагрева, нажмите на клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Стеклокерамика с ручным управлением. Убедитесь, что ручка, которую вы собираетесь повернуть, соответствует конфорке, которую вы хотите использовать (2.10.1). Поверните ручку в желаемое положение. Загорится индикатор работы (2.10.2). После выключения конфорки на дисплее появится символ остаточного тепла.

На моделях с двойной конфоркой или конфоркой Grand Plat поверните ручку влево, чтобы отрегулировать часть конфорки, и вправо, чтобы отрегулировать конфорку целиком (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую вы хотите выключить.

2.12 Остаточное тепло. После интенсивного использования конфорки остаются горячими в течение некоторого времени, которое зависит от выбранной мощности. На дисплее отображается H или точка на еще горячих конфорках. Не прикасайтесь к горячим конфоркам, чтобы не обжечься.

Внимание: После отключения электроэнергии прибор не будет отображать индикацию H, даже если зона нагрева все еще горячая. Будьте осторожны, чтобы не обжечься.

2.13 Функция блокировки. Чтобы дети не

Для того чтобы манипулировать варочной панелью, нажмите и удерживайте в течение 3 секунд, чтобы активировать блокировку управления. Чтобы отключить её, повторите те же действия.

Предупреждения:

• Избегайте ударов посуды о стеклокерамику.
• Алюминиевая посуда не рекомендуется; она может оставить пятна на стеклокерамике, если только ее дно не имеет защитного покрытия из нержавеющей стали.
• Конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим. Убедитесь, что диаметр посуды больше или равен диаметру используемой конфорки, и ставьте ее в центр зоны нагрева.
• Избегайте трения посуды о стеклокерамику; это может поцарапать ее. Используйте этот прибор только для приготовления пищи. Никогда не используйте эту варочную панель как рабочий стол.
• Никогда не лейте холодную воду непосредственно на варочную панель, когда она еще горячая.

Внимание: Прерывистая работа зон нагрева не является неисправностью. Конфорки работают циклами включения/выключения разной продолжительности в зависимости от выбранной мощности.

3

Обслуживание и уход

• Не используйте пароочиститель. Часто очищайте поверхность варочной панели после ее остывания. Никогда не используйте абразивные губки или средства. Используйте только влажную ткань и мыльную воду (3.1.1).
• Раз в неделю проводите глубокую очистку варочной панели специальными средствами для стеклокерамики, которые ухаживают и защищают поверхность. Мы рекомендуем марку VITROCLEN для очистки и ухода за вашей стеклокерамической панелью.
• Удаляйте пригоревшие загрязнения с помощью специального скребка для стеклокерамики (3.1.2).
• Если вы случайно пролили сахар (или сахаросодержащие продукты) или пластик на панель, немедленно удалите его специальным скребком для стеклокерамики, пока он еще горячий. В противном случае могут остаться пятна. Убедитесь, что лезвие специального скребка для стеклокерамики всегда находится в идеальном состоянии. При необходимости замените его.

Безопасность

• Электрическая установка, питающая варочную панель, должна включать устройство отключения всех полюсов с размыканием контактов не менее 3 мм.
• Установка варочной панели должна выполняться квалифицированным установщиком в соответствии с инструкциями и чертежами производителя.
• Подключение должно быть выполнено в соответствии с электрической мощностью установки и предохранителями, с заземлением и в соответствии с действующими нормами.
• Если кабель поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным персоналом, чтобы избежать любого риска несчастного случая.
• Каждая зона нагрева оснащена ограничителем температуры, который автоматически отключает конфорку в случае перегрева прибора.
• Выключайте конфорку после каждого использования.
• В случае поломки, трещины или скола стеклокерамики немедленно отключите прибор от сети, чтобы избежать риска поражения электрическим током. Обратитесь в сервисную службу для замены. Не используйте варочную панель в это время (4.1.1).
• В случае переполнения на сенсорных клавишах управления варочная панель останавливается и подает звуковой сигнал (4.1.2).
• Если вы удерживаете клавишу слишком долго или если на клавишах находится какой-либо предмет,

варочная панель останавливается и подает звуковой сигнал (4.1.3).

• Не ставьте горячую посуду на панель управления, вы можете обжечься, случайно активировав ее (4.1.3).
• Следите за тем, чтобы дети не приближались к прибору, так как во время работы варочной панели зона вокруг конфорок нагревается. Используйте функцию блокировки, чтобы дети не могли играть с панелью управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Не отходите от варочной панели, когда готовите блюда с использованием жира или масла. Они могут воспламениться из-за перегрева.
• Если варочная панель установлена над выдвижным ящиком, не храните в нем легковоспламеняющиеся предметы.

Окружающая среда

Эта варочная панель была разработана с учетом заботы об окружающей среде.

Будьте бережны к окружающей среде. Используйте мощность, соответствующую каждому виду приготовления, и посуду, подходящую по размеру для количества приготавливаемой пищи. Используйте кастрюли и посуду, диаметр которых соответствует диаметру конфорок, для оптимальной передачи тепла. Выключайте конфорку за 5–10 минут до окончания приготовления, чтобы использовать остаточное тепло и экономить энергию.

Накрывайте посуду крышкой, если это позволяет ваш рецепт, чтобы избежать потери тепла из-за испарения.

Утилизация электрических и электронных приборов.

Использованные приборы не должны выбрасываться вместе с другими отходами.

Отнесите вашу варочную панель в пункт сбора использованных приборов.

Переработка бытовой техники способствует предотвращению негативных последствий для окружающей среды и здоровья человека, а также позволяет экономить энергию и ресурсы.

Для получения дополнительной информации обращайтесь в местные органы власти или к вашему продавцу.

Руководство по эксплуатации

Очень важно: полностью прочтите данное руководство перед использованием плиты.

Данное руководство составлено таким образом, чтобы тексты соответствовали соответствующим рисункам.

Идентификация

Определите модель вашей плиты (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с изображениями на рисунках.

1 Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные характеристик (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под плитой, необходимо установить защитную перегородку в соответствии с указанными размерами (1.2.4). Закрепите пенополиуретановую прокладку по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте ее в проем (1.2.6). Закрепите ее в мебели с помощью четырех прилагаемых кронштейнов (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• 5 проводов: a) темно-синий, b) голубой, c) коричневый, d) красный, e) зеленый/желтый. (1.3.1) Подготовлено для плиты 230 В~ (1.3.2)
• Подготовлено для плиты 220-240 В~, см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см 0 А

Плита >60 см 34 А

• Если тип подключения отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparecido está em conformidade com as directivas europeias 73/23/CEE e 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Использование

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны нагрева. Имеется несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. Нажмите и удерживайте 3 секунды, чтобы включить плиту, при этом активируются индикаторы различных зон нагрева.

Примечание: Чтобы выбрать, активирована ли функция защиты от детей, отключите ее, нажав и удерживая 3 секунды клавишу (2.13).

2.3 Активация конфорки. Активируйте конфорку, на которой размещена посуда, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: Если выбор конфорки занимает более 5 секунд, плита автоматически выключается в целях безопасности.

2.4 Выбор мощности. Отрегулируйте ее, проведя пальцем по шкале (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, чтобы активировать двойную конфорку (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), активируется тройная конфорка. Для отмены нажмите ( , , , ).

2.6 Конфорка-фонтан. Вы можете использовать эту конфорку как круглую или вместе с другими, как конфорку-фонтан. Нажмите, чтобы активировать, и нажмите снова, чтобы деактивировать.

Рекомендация: В моделях с галогенными конфорками свет настолько интенсивный, что не рекомендуется смотреть прямо на него, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При включении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш + , (2.7.2). Повторите эту операцию каждый раз при выключении или после отключения электроэнергии.

Чтобы изменить время, нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Время начнет мигать, и вы услышите звуковой сигнал. Отрегулируйте его с помощью клавиш + и -.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд, пока индикатор мигает, чтобы нажать клавишу L. Выберите необходимое время, нажимая + (2.8.2). Через пять секунд время будет подтверждено, и на дисплее появятся время и светящаяся точка под значком таймера (2.8.3). Чтобы изменить или посмотреть оставшееся время, нажмите на значок таймера (2.8.4). Чтобы отменить программирование, одновременно нажмите клавиши + и - (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу + на часах. Появится 0 на каждой конфорке (2.8.6). Нажмите + на конфорке, которую нужно установить по таймеру, и она начнет мигать (2.8.7). Выберите время с помощью + на часах (2.8.8).

Через 5 секунд время будет подтверждено, и на дисплее будут попеременно отображаться мощность и время для конфорки с таймером. По истечении этого времени прозвучит звуковой сигнал, и индикатор начнет мигать. Чтобы отменить таймер, нажмите - на значке, пока не появится символ отмены.

Примечание: Таймер автоматически отключится, если при выборе времени пройдет более 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно установить по таймеру. Появится символ (2.8.11). Выберите время с помощью + и - (2.8.12) и подтвердите, снова нажав клавишу выбора конфорки (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка работает по таймеру. Звуковой сигнал и индикация сообщат, что время истекло (2.8.14). Нажмите любую клавишу, и звуковой сигнал прекратится.

Примечание: Таймер автоматически отключится, если при выборе времени пройдет более 10 секунд.

Рекомендации по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если он отличается, максимальное время может быть 99 минут.

По окончании времени таймера будет звучать звуковой сигнал, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигните максимальной температуры Tmax, чтобы автоматически перейти к температуре поддержания.

Модели abc: Включите конфорку и установите переключатель на максимальную мощность Tmax. Нажмите I, и на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и на дисплее будут попеременно отображаться R и мощность. При достижении максимальной температуры Tmax индикатор R исчезнет, останется мощность поддержания. Конфорка продолжит работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели: выберите конфорку и установите максимальную мощность, нажимая +, пока не увидите 9 и точку 9. (2.9.3). Отрегулируйте мощность, нажимая, рекомендуются уровни 3–6 (2.9.4). Через 5 секунд быстрый нагрев подтверждается, и отображается мощность с точкой (2.9.5). При достижении максимальной температуры десятичная точка исчезает, и конфорка продолжает работать в обычном режиме. Для отмены функции нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Стекло с кнопками. Убедитесь, что выбранная конфорка соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, загорится индикатор работы (2.10.2), который также указывает на остаточное тепло, когда конфорка выключена.

В моделях с двойной конфоркой или конфоркой-фокусом поворот ручки влево регулирует часть конфорки, а поворот вправо регулирует всю конфорку (2.10.3).

2.11 Выключение. Выберите мощность конфорки, которую хотите выключить.

2.12 Остаточное тепло. После использования конфорки остаются горячими в течение времени, зависящего от выбранной мощности, и на холодных конфорках отображается H или точка. Не прикасайтесь к этим конфоркам, есть риск ожога.

Внимание: Если произойдет отключение электроэнергии, при ее восстановлении индикация H не будет отображаться, хотя зона нагрева все еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Для предотвращения использования детьми. Удерживайте клавишу → в течение 3 секунд, чтобы активировать блокировку. Для разблокировки повторите операцию.

Рекомендации:

Избегайте ударов посуды о стекло. - Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле, если только дно не защищено нержавеющей сталью.

• Конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру конфорки, и центрируйте ее над конфоркой.
• Старайтесь не перемещать посуду, это может разбить стекло.
• Используйте прибор только для приготовления пищи. Не используйте плиту в качестве рабочего стола.
• Не выливайте холодную воду непосредственно на плиту, когда она горячая.

Внимание: прерывистая работа зон нагрева не является неисправностью. Они работают с более или менее длительными периодами включения и выключения в зависимости от желаемой мощности.

3

Техническое обслуживание и чистка

• Не используйте пароочиститель для очистки.
• Тщательно очищайте поверхность вашей плиты после того, как она остынет. Не используйте абразивные средства или губки. Протирайте влажной тканью с мыльной водой (3.1.1).
• Раз в неделю проводите тщательную очистку с использованием специальных средств для стеклокерамики. Рекомендуем средство VITRO-CLEN для очистки и ухода за вашей стеклокерамической плитой.
• Сильные загрязнения удаляются стеклянным скребком (3.1.2).
• Если по неосторожности на плиту попали сахар, сахаросодержащие вещества или пластик, удалите их как можно скорее скребком, пока плита еще горячая. Если этого не сделать, могут остаться постоянные пятна.
• Используйте лезвие скребка в хорошем состоянии, заменяйте его при появлении повреждений.

Безопасность

• Схема сети, питающей плату, должна иметь всеполюсный выключатель с расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, а розетка и заземление должны соответствовать нормам.
• Если кабель поврежден, он должен быть заменен сервисной службой или квалифицированным персоналом во избежание несчастного случая.
• Плита оснащена предохранительным термостатом, который отключает плиту в случае чрезмерного нагрева.
• После использования выключайте плиту с помощью ее контроллера.
• Если поверхность стекла треснет или разобьется, немедленно отключите прибор от электрической сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту, пока стекло не будет заменено (4.1.1).
• В случае перелива жидкости на клавиши функций плита отключается и подает звуковой сигнал (4.1.2).
• Если вы удерживаете какой-либо датчик в течение длительного времени или если какой-либо предмет активирует датчики, плита отключается и подает звуковой сигнал (4.1.3).
• Не ставьте емкости с горячим содержимым на датчики, вы можете обжечься, нажимая на них (4.1.3).
• Держите детей подальше: поверхности нагрева могут чрезмерно нагреваться во время работы. Используйте систему блокировки, чтобы предотвратить возможность игры с кнопками.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда находитесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерное нагревание может привести к их воспламенению.
• Если плита установлена над ящиком, в нем не должны храниться легковоспламеняющиеся предметы.

Окружающая среда

Плита разработана с учетом сохранения окружающей среды.

Уважение к окружающей среде. Используйте подходящую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна.

По окончании приготовления, если хотите, оставьте посуду на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

Используйте крышку, когда это возможно, чтобы уменьшить потери тепла при испарении.

Управление отходами электрического и электронного оборудования.

Не выбрасывайте прибор вместе с обычными бытовыми отходами.

Сдайте вашу плиту в специальный пункт приема.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономит энергию и ресурсы.

Для получения дополнительной информации обратитесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

Очень важно: внимательно прочитайте данное руководство перед использованием варочной панели.

Данное руководство составлено так, что текст соответствует иллюстрациям.

Идентификация

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение элементов на вашем приборе с изображениями на иллюстрациях.

1 Установка

1.1 Распаковка. Снимите все защитные материалы. 1.2 Установка в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться варочная панель (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под варочной панелью, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую ленту по внешнему краю варочной панели для герметизации (1.2.5). Переверните варочную панель и вставьте ее в отверстие (1.2.6). Закрепите ее на мебели с помощью четырех прилагаемых крючков (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электросети. Варочная панель поставляется с сетевым кабелем.

• С 5 проводами: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) зеленый/желтый. (1.3.1) Подготовлено для варочной панели 230В~. (1.3.2) Подготовлено для варочной панели 220-240В~: см. таблицу. (1.3.3) Общая мощность: варочная панель 60 см - 6,8 кВт, варочная панель >60 см - 7,8 кВт.

220-240V~ Nominal switch by phases
60 cm hob 30 A
>60cm hob 34 A

Если тип подключения отличается от 220-240В~, снимите кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Nominal switch by phases
60 cm hob 14 A
>60cm hob 16,5 A
380-415V 3N~ Nominal switch by phases
60 cm hob 11 A
>60cm hob 13 A
380-415V 2N~ Nominal switch by phases
60 cm hob 16 A
>60cm hob 19 A
This appliance is compliant with European directives 73/23/EEC and 89/336/EEC

Рекомендация: варочная панель должна быть установлена уполномоченным установщиком, который должен следовать инструкциям и схемам производителя.

2 Использование

Для стеклокерамических варочных панелей можно использовать посуду из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле панели.

2.1 Выбор зоны нагрева. У вас есть несколько элементов, на которые можно ставить посуду. Выберите наиболее подходящий в зависимости от размера посуды.

2.2 Включение варочной панели. Нажмите и удерживайте 3 секунды, чтобы включить панель; при этом активируются индикаторы различных зон нагрева.

Примечание: Чтобы иметь возможность выбрать, активирована ли функция защиты от детей, отключите ее, нажав и удерживая клавишу в течение 3 секунд (2.13).

2.3 Активация элемента. Активируйте элемент, на который вы поставили посуду, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: Если вы не выберете элемент в течение более 5 секунд, панель автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте ее, проведя пальцем по шкале (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЭЛЕМЕНТЫ

2.5 Двойной элемент, тройной элемент. После выбора мощности нажмите , и это активирует двойной элемент (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), это активирует тройной элемент. Для отмены нажмите ( , , , ).

2.6 Большая конфорка. Вы можете использовать этот элемент по кругу или совместно, как большую конфорку. Нажмите, чтобы активировать его, и нажмите снова, чтобы деактивировать.

Рекомендация: на моделях с галогенными элементами свет настолько яркий, что мы советуем не смотреть на него, когда он включен без посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L . Когда панель подключена к сети, цифры на часах мигают и показывают 12.00 (2.7.1). Отрегулируйте время с помощью клавиш + , - (2.7.2). Следуйте той же процедуре всякий раз, когда прибор отключается от сети или подача электроэнергии прерывается.

Чтобы изменить время, нажмите и удерживайте клавишу в течение 5 секунд (2.7.3). Время начнет мигать, и вы услышите звуковой сигнал; отрегулируйте его с помощью клавиш + и -.

2.8 Выбор времени.

Модели abc: После активации элемента и выбора мощности у вас есть 5 секунд мигания, в течение которых нужно нажать клавишу (2.8.1). Выберите необходимое время, нажимая +, - (2.8.2). Через пять секунд таймер будет установлен, и время будет отображаться с подсвеченной точкой под значком таймируемого элемента (2.8.3). Чтобы изменить или посмотреть оставшееся время, нажмите на значок таймируемого элемента (2.8.4). Чтобы отменить программирование, нажмите клавиши + одновременно (2.8.5).

Модели dfghkmo: После активации элемента и выбора мощности нажмите клавишу + на часах. На каждом элементе появятся 00 и символ (2.8.6). Нажмите + на элементе, который нужно таймировать, и символ

начнет мигать (2.8.7). Выберите время с помощью + на часах (2.8.8). Через 5 секунд время будет установлено, и на таймируемом элементе будут попеременно отображаться мощность и символ t. Когда время истечет, вы услышите звуковой сигнал, и символ o будет мигать. Чтобы отменить таймирование, нажимайте на значок, пока не отобразится 00.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Модели e: После активации элемента и выбора мощности снова нажмите клавишу выбора элемента, который нужно таймировать, и появится символ (2.8.11). Выберите время с помощью + (2.8.12) и установите его, снова нажав клавишу таймируемого элемента (2.8.13). Мощность будет отображаться с точкой, указывающей, что элемент находится на таймере. Вы услышите звуковой сигнал и увидите символ -, указывающий, что время истекло (2.8.14). Нажмите любую клавишу, и звук прекратится.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Замечания по таймированию: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. В противном случае максимум составит 99 минут.

После истечения времени будильник будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Достигает максимальной температуры быстро, чтобы автоматически перейти к постоянной температуре.

Модели abc: Активирует элемент и переводит шкалу на максимальную мощность. Нажмите, и на дисплее выбранного элемента появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и на дисплее выбранного элемента появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и R и мощность будут отображаться попеременно. После достижения максимальной температуры R исчезнет, оставив мощность постоянной. Элемент продолжит работать обычным образом. Если вы хотите

отменить быстрый нагрев, нажмите на значок запрограммированного элемента и выберите новую мощность.

Модели dfghjklmo: выберите элемент и установите его на максимальную мощность, нажимая «+», пока не отобразятся 9 и точка 9 (2.9.3). Отрегулируйте мощность, нажимая «-»; рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд устанавливается быстрый нагрев, и мощность будет отображаться с точкой (2.9.5). После достижения максимальной температуры десятичная точка исчезнет, и элемент продолжит работу в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированного элемента и выберите новую мощность.

2.10 Варочные панели с регуляторами. Убедитесь, что элемент, который вы собираетесь активировать, является тем элементом, который вы хотите использовать (2.10.1). Поверните регулятор в нужное положение, и загорится индикатор «включено» (2.10.2), который также указывает на остаточное тепло, когда элемент выключен.

На моделях с двойными элементами или большой конфоркой поворот регулятора влево регулирует часть элемента, а поворот вправо — весь элемент (2.10.3).

2.11 Выключение элемента. Выберите мощность элемента, который вы хотите выключить. 2.12 Остаточное тепло. После использования варочной панели элементы остаются горячими в течение некоторого времени, которое зависит от выбранной мощности, и на элементах, которые все еще горячие, отображается символ H или точка. Не прикасайтесь к этим элементам, так как есть риск ожога.

Внимание: Если подача электроэнергии прервана, при ее восстановлении значок H не будет отображаться, даже если зона приготовления горячая. Важно помнить об этом.

2.13 Функция блокировки. Для защиты от детей. Нажмите и удерживайте клавишу в течение 3 секунд, чтобы активировать блокировку. Чтобы разблокировать, повторите процедуру.

Рекомендации:

• Избегайте ударов посуды о стекло. Алюминиевая посуда не рекомендуется, так как

она может оставить пятна на стекле, если только она не имеет защитного основания из нержавеющей стали.

• Нагревательные элементы не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру используемого элемента, и размещайте ее по центру источника тепла.
• Старайтесь не перемещать посуду, так как это может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности.
• Не наносите холодную воду непосредственно на горячую варочную панель.

Внимание: прерывистая работа конфорок не является неисправностью. Они работают с более длинными или короткими периодами включения и выключения в зависимости от желаемой мощности.

3

Обслуживание и чистка

• Не используйте пароочиститель.
• Регулярно очищайте поверхность варочной панели после ее остывания. Не используйте абразивные средства или губки. Очищайте влажной тканью с мыльной водой (3.1.1).
• Раз в неделю тщательно очищайте поверхность средствами, специально предназначенными для стеклокерамических варочных панелей. Мы рекомендуем VITRO-CLEN для очистки и ухода за вашей стеклокерамической варочной панелью.
• Стойкие пятна можно удалить стеклянным скребком (3.1.2).
• Если вы случайно прижгли сахар, сахаросодержащие продукты или пластик на варочной панели, удалите их как можно скорее скребком, пока они еще горячие. Если этого не сделать, могут остаться несмываемые следы.
• Используйте лезвие скребка в идеальном состоянии; замените его, если оно повреждено.

4

Безопасность

• Цепь питания варочной панели должна быть оснащена автоматическим выключателем с размыканием всех полюсов и расстоянием между контактами не менее 3 мм.
• Варочная панель должна быть установлена авторизованным установщиком, который должен следовать инструкциям и схемам производителя.
• Установка должна соответствовать максимальной мощности, указанной на табличке с характеристиками, и розетке с заземлением, соответствующим нормам.
• Если кабель поврежден, он должен быть заменен сервисной службой или аналогичным квалифицированным персоналом в целях безопасности.
• Элемент оснащен внутренним ограничителем температуры, который отключает элемент в случае перегрева варочной поверхности. После каждого использования выключайте элемент с помощью его регулятора.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможности поражения электрическим током. Не используйте варочную поверхность, пока стекло не будет заменено (4.1.1).
• Если на сенсорные клавиши что-либо пролилось, варочная поверхность остановится и издаст звуковой сигнал (4.1.2).
• Если вы слишком долго нажимаете на сенсор или какой-либо предмет активирует датчики, варочная поверхность остановится и издаст звуковой сигнал (4.1.3).
• Не ставьте посуду с горячим дном на сенсоры; вы можете обжечься, нажимая на них (4.1.3).
• Держите маленьких детей подальше; нагревательные поверхности могут быть очень горячими при использовании. Используйте систему блокировки, чтобы предотвратить игру детей с элементами управления.
• Этот прибор не предназначен для использования людьми с ограниченными возможностями. Всегда находитесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерное нагревание может привести к их возгоранию.
• Если варочная поверхность установлена над ящиком, внутри него нельзя хранить легковоспламеняющиеся предметы.

5

Окружающая среда

Варочная поверхность разработана с учетом защиты окружающей среды.

Будьте экологически ответственны. Используйте соответствующую мощность для каждой операции приготовления и выбирайте посуду подходящего размера для продуктов, которые вы собираетесь готовить. Передача тепла наилучшая, когда основание посуды и диаметр зоны нагрева совпадают.

После приготовления, если хотите, вы можете оставить посуду на месте, чтобы использовать накопленное остаточное тепло. Это сэкономит энергию.

Используйте крышку, когда это возможно, чтобы уменьшить потери тепла через пар.

Утилизация отходов электрического и электронного оборудования.

Не утилизируйте прибор вместе с обычными бытовыми отходами.

Сдайте варочную панель в специальный пункт приёма.

Переработка бытовых приборов позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономит энергию и ресурсы.

За дополнительной информацией обращайтесь в местные органы власти или в организацию, где вы приобрели варочную панель.

Инструкция по эксплуатации

Внимание, важно: Перед использованием варочной панели полностью прочтите данную инструкцию.

Данная инструкция составлена так, чтобы тексты были связаны с соответствующими рисунками.

Определение модели

Определите модель вашей варочной панели (буквы "a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o") путём сравнения количества и расположения конфорок вашего устройства с изображениями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы.

1.2 Встройте прибор в шкаф. Всегда соблюдайте данные, указанные на заводской табличке (1.2.1), а также размеры шкафа, куда должна быть встроена варочная панель (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защиту в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку по внешнему краю варочной панели для обеспечения хорошей герметичности (1.2.5). Переверните варочную панель и вставьте её в отверстие (1.2.6). Закрепите её на шкафу с помощью четырёх прилагаемых крючков (1.2.7). Не используйте съёмные материалы, такие как силикон.

1.3 Подключение к электросети. Варочная панель поставляется с сетевым кабелем.

• 5 проводов: a) тёмно-синий, b) светло-синий, c) коричневый, d) красный, e) жёлто-зелёный (1.3.1).
• Подходит для варочных панелей с напряжением 230 В~. (1.3.2)
• Подходит для варочных панелей с напряжением 220–240 В~: см. таблицу (1.3.3). Общая мощность: варочная панель 60 см — 6,8 кВт, варочная панель >60 см — 7,8 кВт

220-240V~ Nenn stromstärke pro Phase
Kochfeld, 60 cm	30 A
Kochfeld, > 60 cm	34 A

• Если подключение не рассчитано на 220–240 В~, выньте кабель

и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Nennstromstände pro Phase
Kochfeld, 60 cm	14 A
Kochfeld, > 60 cm	16,5 A

380-415V 3N~ Nennstromärke pro Phase
Kochfeld, 60 cm	11 A
Kochfeld, > 60 cm	13 A

380-415V 2N~ Nennstromstände pro Phase
Kochfeld, 60 cm	16 A
Kochfeld, > 60 cm	19 A

Данное устройство соответствует европейским директивам 73/23/EWG и 89/336/EWG

Рекомендация: установка варочной панели должна выполняться авторизованным установщиком, который следует инструкциям и указаниям производителя.

Использование

Для стеклокерамических варочных панелей подходят емкости из глины, меди или нержавеющей стали. Не рекомендуется использовать алюминиевые емкости, так как они могут оставлять пятна на стеклянной поверхности варочной панели.

2.1 Выберите уровень мощности. Доступны различные зоны нагрева, на которые можно ставить емкости. Используйте ту зону, которая лучше всего подходит по размеру для конкретной емкости. 2.2 Включение варочной панели. Нажмите и удерживайте [0] в течение 3 секунд, чтобы включить варочную панель. При этом активируются индикаторы 0 различных уровней мощности.

Примечание: чтобы выбрать, активирована ли блокировка от детей, отключите ее, удерживая кнопку нажатой в течение 3 секунд (2.13).

2.3 Активация зоны нагрева. Активируйте зону нагрева, на которую вы поставили емкость, нажав соответствующую кнопку

(2.4.2)

Примечание: если для выбора зоны нагрева вам требуется более 5 секунд, варочная панель автоматически отключится в целях безопасности.

2.4 Выбор мощности. Установите мощность, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойная и тройная конфорки. После выбора мощности нажмите для активации двойной конфорки (2.5.1, 2.5.3). При повторном нажатии (2.5.2) или (2.5.4) активируется тройная конфорка. Для отключения нажмите ( , , , ).

2.6 Зона для сотейника. Эту конфорку можно использовать как круглую или как общую зону для сотейника. Нажмите для активации и еще раз для деактивации.

Рекомендация: На моделях с галогенными конфорками свет настолько интенсивный, что рекомендуется не смотреть прямо на свет, когда прибор работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При подключении варочной панели цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью кнопок +, - (2.7.2). Действуйте так же, если прибор выключается или происходит отключение электроэнергии.

Чтобы изменить время, нажмите и удерживайте кнопку (2.7.3) в течение 5 секунд. Индикация часов начнет мигать, и вы услышите звуковой сигнал. Установите время с помощью кнопок +, -.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд (вы видите мигание), чтобы нажать кнопку (2.8.1). Выберите нужное время, нажимая + (2.8.2). Через пять секунд время будет установлено, и будут видны время и светящаяся точка под символом конфорки с таймером (2.8.3). Чтобы внести изменения или увидеть

оставшееся время, нажмите на символ конфорки с таймером (2.8.4). Чтобы удалить программирование, нажмите одновременно кнопки +, - (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите кнопку + над часами. Появится 00, а также на каждой конфорке (2.8.6). Нажмите для управления временем конфорки. Мигает (2.8.7). Выберите время с помощью +, - над часами (2.8.8). Через 5 секунд время установлено, и попеременно отображается мощность и на конфорке с таймером. По истечении времени раздается звуковой сигнал и мигает 00. Чтобы отменить таймер, нажмите - на символе , пока не появится 00.

Примечание: Таймер автоматически отключается, если для выбора времени требуется более 10 секунд.

Модель e: После активации конфорки и выбора мощности нажмите еще раз кнопку для выбора конфорки, которую нужно установить по времени. Появится (2.8.11). Установите время с помощью +, - (2.8.12) и подтвердите повторным нажатием кнопки конфорки с таймером (2.8.13). Мощность отображается точкой, которая показывает, что конфорка работает по таймеру. Звуковой сигнал и индикация - указывают на окончание времени (2.8.14). Нажмите любую кнопку, чтобы отключить звуковой сигнал.

Примечание: Таймер автоматически отключается, если для выбора времени требуется более 10 секунд.

Примечания к таймеру: При уровне мощности 9 максимальное время управления составляет 60 минут. При других уровнях мощности максимальное время может составлять 99 минут.

По истечении времени раздается звуковой сигнал, если не нажата ни одна кнопка.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Максимальная температура достигается быстро, чтобы автоматически перейти к рабочей температуре.

Модели abc: Активируйте зону нагрева и установите ползунок на максимальную мощность. Нажмите |D. На дисплее выбранной зоны нагрева появится (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется, чтобы он был между уровнем 3

и 6 (2.9.2). Через пять секунд быстрый нагрев установлен, и на дисплее выбранной зоны нагрева появится (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется, чтобы он был между уровнем 3 и 6 (2.9.2). Через пять секунд быстрый нагрев установлен, и появится R, а также альтернативно мощность. Когда максимальная температура достигнута, она исчезает, при этом рабочая мощность сохраняется. Зона нагрева продолжает работать обычным образом. Если вы хотите отменить быстрый нагрев, нажмите символ запрограммированной зоны нагрева и выберите новую мощность.

Модели dfghjklmo: Выберите зону нагрева и установите ее на максимальную мощность, нажимая +, пока не появятся 9 и точка 9 (2.9.3). Отрегулируйте мощность, нажимая -. Рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев установлен, и отображается мощность, за которой следует точка (2.9.5). Когда максимальная температура достигнута, десятичная точка исчезает, и зона нагрева продолжает работать обычным образом. Чтобы удалить эту функцию, нажмите кнопку запрограммированной зоны нагрева и выберите новую мощность.

2.10 Стеклокерамика с управлением. Убедитесь, что зона нагрева, которую вы используете, соответствует зоне, которую вы хотите использовать (2.10.1). Поверните регулятор в желаемое положение. Загорится контрольная лампа работы (2.10.2), которая также показывает остаточное тепло, когда зона нагрева выключается.

В моделях с двойной зоной или зоной для сковороды поворот регулятора влево устанавливает часть зоны нагрева. Поворот регулятора вправо устанавливает всю зону нагрева (2.10.3).

2.11 Выключение зоны нагрева. Выберите мощность зоны нагрева, которую вы хотите выключить. 2.12 Остаточное тепло. После использования варочной панели зоны нагрева остаются горячими некоторое время. Это зависит от выбранной мощности. На еще горячих зонах виден H или точка. Не прикасайтесь к этим зонам нагрева. Существует опасность ожога.

Внимание: при повторном отключении электроэнергии при повторном включении индикатор H не отображается, хотя конфорка все еще может быть горячей. Помните об этом.

2.13 Блокировка от детей.

Для предотвращения манипуляций детьми предусмотрена защитная блокировка. Удерживайте кнопку нажатой в течение 3 секунд, чтобы активировать блокировку. Для разблокировки выполните те же действия.

Рекомендации:

• Избегайте ударов посуды о стекло. Алюминиевая посуда не рекомендуется, так как на стекле могут появиться пятна, если только посуда не оснащена защитой из нержавеющей стали. Конфорки нельзя использовать без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен размеру используемой конфорки, и ставьте ее в центр конфорки. Старайтесь не двигать посуду. В противном случае на стекле могут появиться царапины.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочего стола. Не лейте холодную воду непосредственно на варочную панель, когда конфорки горячие.

Внимание: прерывания во время работы на уровнях мощности не являются неисправностью. В зависимости от желаемой мощности работа происходит с интервалами, в течение которых она более или менее долго включается и выключается.

3

Уход и чистка

• Не используйте пароочиститель.
• Чистите конфорки часто и только когда они остыли. Не используйте средства или губки, которые могут поцарапать поверхность. Протирайте поверхность влажной тряпкой с мыльной водой (3.1.1).
• Один раз в неделю проводите тщательную очистку с использованием специальных средств для стеклокерамики. Мы рекомендуем

Вам для очистки и ухода за стеклокерамикой VITRO-CLEN.

• Сильные, липкие загрязнения удаляются стеклянным скребком (3.1.2).
• Если сахар, продукты, содержащие сахар, или пластик случайно пригорели к варочной панели, удалите их как можно быстрее скребком, пока они еще теплые. Если не удалить сразу, могут остаться стойкие пятна.
• Используйте лезвие скребка только в исправном состоянии и заменяйте его при обнаружении износа.

4

Безопасность

• Электрическая цепь, питающая варочную панель, должна быть оснащена всеполюсным выключателем с расстоянием между контактами не менее 3 мм.
• Установка варочной панели должна выполняться авторизованным установщиком, который следует инструкциям и указаниям производителя.
• Установка должна быть рассчитана в соответствии с максимальной мощностью, указанной на заводской табличке, а розетка с заземлением должна соответствовать нормативам.
• Если шнур питания поврежден, его должен заменить ваш сервисный центр или аналогичный квалифицированный персонал, чтобы избежать опасности. Зона нагрева оснащена внутренним ограничителем температуры, который отключает зону нагрева в случае чрезмерного нагрева варочной панели.
• Выключайте зону нагрева с помощью ее управления после каждого использования.
• Если стеклянная поверхность поцарапана или имеет трещины, немедленно отключите прибор, чтобы избежать возможного поражения электрическим током. Не используйте панель до замены стекла (4.1.1).
• При переливании пищи на клавиши управления варочная панель останавливается, и вы слышите звуковой сигнал (4.1.2).
• Если вы слишком долго удерживаете датчик или предмет активирует датчики, варочная панель выключается, и вы слышите звуковой сигнал (4.1.3).
• Не ставьте на датчики емкости с нагретым дном; при нажатии на них существует опасность ожога (4.1.3).
• Не оставляйте детей без присмотра рядом с прибором. Нагревательные поверхности во время работы могут сильно нагреваться. Используйте предохранительную блокировку, чтобы дети не могли играть с органами управления.
• Данный прибор не предназначен для использования лицами с ограниченными умственными способностями.
• При приготовлении блюд с использованием жира или масла всегда находитесь рядом с прибором. Чрезмерный нагрев может привести к их воспламенению.
• Если варочная панель расположена над выдвижным ящиком, не храните в нем легковоспламеняющиеся предметы.

5

Охрана окружающей среды

Варочная панель разработана с учетом требований охраны окружающей среды.

Помните об окружающей среде. Всегда готовьте с использованием соответствующей мощности и используйте посуду, подходящую по размеру для количества приготавливаемой пищи. Если дно посуды и диаметр конфорки совпадают, передача тепла оптимальна. По окончании приготовления вы можете оставить посуду на том же месте, чтобы использовать остаточное тепло. Так вы экономите энергию.

По возможности всегда используйте крышку, чтобы уменьшить потери тепла из-за испарения.

Обращение с отходами электрического и электронного оборудования.

Не выбрасывайте прибор вместе с бытовым мусором.

Сдайте панель в пункт утилизации. Утилизация бытовых электроприборов предотвращает негативное воздействие на здоровье и окружающую среду, а также способствует экономии энергии и ресурсов.

За дополнительной информацией обращайтесь в местные органы власти или в магазин, где вы приобрели панель.

Инструкция по эксплуатации

Очень важно: перед использованием варочной панели полностью прочтите данное руководство.

Данное руководство составлено таким образом, что тексты относятся к соответствующим рисункам.

Номер модели

Определите, какая модель варочной панели у вас ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок на вашей панели с изображениями.

1 Установка

1.1 Распаковка. Удалите все защитные материалы.

1.2 Встраивание в мебель. Всегда учитывайте данные, указанные на табличке с техническими характеристиками (1.2.1), и размеры кухонного шкафа, в который вы будете встраивать варочную панель (1.2.2, 1.2.3). Если вы не будете устанавливать духовой шкаф под варочной панелью, необходимо установить защитную пластину в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку по краю варочной панели, чтобы обеспечить полную герметичность соединения (1.2.5). Переверните варочную панель и поместите ее в вырез (1.2.6). Закрепите варочную панель на мебели с помощью четырех прилагаемых зажимов (1.2.7). Не используйте несъемные материалы, такие как силикон.

1.3 Подключение к электросети. Панель поставляется с сетевым кабелем.

• С 5 проводами: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) зелено-желтый. (1.3.1)
• Подходит для варочной панели 230В~. (1.3.2) Подходит для варочной панели 220-230В~, обратитесь к таблице. (1.3.3)
• Общая мощность: варочная панель 60 см 6,8 кВт, варочная панель > 60 см 7,8 кВт

220-240В~ Номинальный ток в фазах

Варочная панель 60 см B0 A

Варочная панель >60 см 34 A

• Если тип подключения отличается от 220-240В~, замените кабель и выполните подключение по схемам (1.3.3, 1.3.4).

220-240V 3~ Nominate st. in fases

Kookplaat van 60 cm 14 A

Kookplaat >60cm 16,5 A

380-415V 3N~ Nominate st. in fases

Kookplaat van 60 cm 11 A

Kookplaat >60cm 13 A

380-415V 2N~ Nominate st. in fases
Kookplaat van 60 cm	16 A
Kookplaat >60cm 19 A

Данное устройство соответствует европейским директивам 73/23/ЕЭС и 89/336/ЕЭС.

Рекомендация: Установка варочной панели должна выполняться авторизованным установщиком с соблюдением инструкций и схем производителя.

Использование

На стеклокерамической варочной панели можно использовать посуду из керамики, меди и нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставлять пятна на стекле варочной панели.

2.1 Выбор зоны нагрева. У вас есть несколько конфорок для размещения посуды. Выберите конфорку, наиболее подходящую по размеру посуды. 2.2 Включение варочной панели. Нажмите и удерживайте кнопку ① в течение 3 секунд, чтобы включить варочную панель; при этом активируются индикаторы различных зон нагрева.

Примечание: Чтобы выключить варочную панель, когда включена блокировка от детей, нажмите и удерживайте кнопку (2.13) в течение 3 секунд, чтобы отключить её.

2.3 Включение конфорки. Включите конфорку, на которую вы поставили посуду, нажав на соответствующую кнопку (2.4.2).

Примечание: Если вы ждете более 5 секунд перед включением конфорки, сработает защита, и варочная панель автоматически выключится. 2.4 Выбор мощности. Установите мощность, проведя пальцем по ползунку (2.4.1) или нажимая на + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка.

После выбора мощности нажмите на кнопку, чтобы включить двойную конфорку (2.5.1, 2.5.3). Если вы снова нажмете на кнопку (2.5.2) или (2.5.4), включится тройная конфорка. Для отмены нажмите на кнопки ( , , , ).

2.6 Овальная конфорка. Эту конфорку можно использовать как круглую

или комбинировать как овальную конфорку. Нажмите на кнопку, чтобы включить эту функцию, и нажмите снова, чтобы выключить её.

Рекомендация: В моделях с галогенными конфорками свет настолько интенсивный, что не рекомендуется долго смотреть на них, когда они включены и на них стоит посуда.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени. При подключении варочной панели цифры часов мигают и показывают 12.00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Повторяйте эту операцию каждый раз, когда варочная панель отключается от сети или после сбоя питания.

Чтобы изменить время, нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Индикация времени начнет мигать, и вы услышите звуковой сигнал; отрегулируйте время с помощью клавиш +, -.

2.8 Выбор времени.

Модели abc: После включения конфорки и выбора мощности у вас есть 5 секунд, чтобы нажать мигающую клавишу (2.8.1). Выберите необходимое время, нажимая +, - (2.8.2). Через 5 секунд время установлено, и вы увидите время и светящуюся точку под значком запрограммированной конфорки (2.8.3). Чтобы изменить время или посмотреть оставшееся

время, нажмите на значок запрограммированной конфорки (2.8.4). Чтобы отменить установку таймера, одновременно нажмите клавиши +, - (2.8.5).

Модели dfghkmo: После включения конфорки и выбора мощности нажмите клавишу + над часами. На каждой конфорке отобразится 00 и - (2.8.6). Нажмите + на конфорке, для которой нужно установить время, и оно начнет мигать (2.8.7). Выберите время с помощью +, - над часами (2.8.8). Через 5 секунд время установлено, и будет попеременно отображаться мощность и время на запрограммированной конфорке. Когда время истечет, вы услышите звуковой сигнал, и 00 начнет мигать. Чтобы отменить установку таймера, нажимайте на значок до тех пор, пока не отобразится 00.

Примечание: Таймер автоматически выключится, если при выборе времени вы будете ждать более 10 секунд.

Модели e: После включения конфорки и выбора мощности снова нажмите клавишу выбора программируемой конфорки, и появится - (2.8.11). Выберите время с помощью +, - (2.8.12) и подтвердите, снова нажав клавишу запрограммированной конфорки (2.8.13). Мощность будет отображаться с точкой рядом, что указывает на то, что конфорка запрограммирована. Звуковой сигнал и отображение - укажут на окончание времени (2.8.14). Нажмите любую клавишу, и звуковой сигнал отключится.

Примечание: Таймер автоматически выключится, если при выборе времени вы будете ждать более 10 секунд.

Рекомендации по использованию таймера:

Когда уровень мощности равен 9, максимально устанавливаемое время составит 60 минут. При другом уровне оно составит 99 минут.

После окончания времени будет звучать сигнал тревоги до тех пор, пока не будет нажата какая-либо клавиша.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры и затем автоматически поддерживает заданную температуру.

Модели abc: Включите конфорку

и переместите ползунок на максимальную мощность. Нажмите , и на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы установить желаемый уровень; рекомендуется выбрать уровень от 3 до 6 (2.9.2). Функция быстрого нагрева фиксируется через пять секунд, и попеременно будут отображаться R и мощность. При достижении максимальной температуры R исчезает, и отображается установленная фиксированная мощность. Конфорка будет работать в обычном режиме. Чтобы отменить функцию быстрого нагрева, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели dfghkmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока не увидите 9 с точкой 9 (2.9.3). Установите мощность, нажимая —; рекомендуется выбрать уровень от 3 до 6 (2.9.4). Функция быстрого нагрева фиксируется через 5 секунд, после чего мощность будет отображаться с точкой (2.9.5). После достижения максимальной температуры десятичная точка исчезнет, и конфорка будет работать в обычном режиме. Чтобы отключить функцию, нажмите на запрограммированную конфорку и выберите новую мощность.

2.10 Стеклокерамические варочные панели с поворотными ручками.

Убедитесь, что конфорка, которую вы хотите включить, соответствует той, которую вы собираетесь использовать (2.10.1). Поверните ручку в нужное положение, и загорится индикатор (2.10.2); это указывает как на работу варочной панели, так и на остаточное тепло после ее выключения.

В моделях с двойной или овальной конфоркой часть конфорки устанавливается поворотом ручки влево, а вся конфорка включается поворотом ручки вправо (2.10.3).

2.11 Выключение конфорки. Выберите мощность 0 для конфорки, которую хотите выключить.

2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение периода, зависящего от выбранной мощности, и на конфорках, которые еще горячие, будет отображаться H или точка. Не прикасайтесь к этим конфоркам, вы можете обжечься.

Внимание: При сбое электропитания после его устранения H больше не будет отображаться, даже если зона нагрева еще горячая. Учитывайте это.

2.13 Блокировка. Убедитесь, что прикосновения детей не имеют последствий. Удерживайте кнопку в течение 3 секунд, и вы включите блокировку. Чтобы снять блокировку, повторите это действие.

Рекомендации:

Следите за тем, чтобы не ударять посудой о стеклокерамическую поверхность. Не рекомендуется использовать алюминиевую посуду, так как она оставляет пятна на стеклокерамике, если только дно не имеет защитного покрытия из нержавеющей стали. Не включайте конфорки без посуды. Дно посуды должно быть плоским и сухим. Убедитесь, что диаметр посуды больше или равен диаметру конфорки, и ставьте посуду точно в центр конфорки. Не сдвигайте посуду, так как это может привести к появлению царапин на стеклокерамике. Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности. Не лейте холодную воду на горячую поверхность.

Внимание: прерывания в работе конфорок не являются дефектом. Они включаются и выключаются на более или менее длительные периоды в зависимости от выбранной мощности.

3

Уход и очистка

• Не используйте пароочистители. Регулярно очищайте поверхность варочной панели после ее остывания. Не используйте абразивные средства или абразивные губки. Для очистки используйте ткань, смоченную водой с мылом (3.1.1). Тщательно очищайте панель раз в неделю

с помощью специальных средств для стеклокерамических поверхностей. Рекомендуем использовать средство VITRO-CLEN для очистки и ухода за стеклокерамической панелью.

• Сильные загрязнения удаляйте скребком для стекла (3.1.2).
• Если на панель случайно попали сахар, сахаросодержащие продукты или пластик и пригорели, удалите их как можно быстрее скребком, пока они еще горячие. В противном случае останутся постоянные пятна.
• Лезвие скребка должно быть в идеальном состоянии; замените его при обнаружении дефектов.

4

Безопасность

• Сеть электропитания, от которой запитывается варочная панель, должна быть оснащена всеполюсным выключателем с расстоянием между контактами не менее 3 мм.
• Установка варочной панели должна выполняться уполномоченным установщиком с соблюдением инструкций и схем производителя.
• Установка должна соответствовать максимальной мощности, указанной на табличке с данными изделия, а розетка должна быть заземлена в соответствии с действующими нормами.
• Если кабель поврежден, во избежание опасности его замену должен производить отдел послепродажного обслуживания или аналогичный квалифицированный персонал.
• Варочная панель оснащена внутренним ограничителем температуры, который отключает варочную панель, когда она становится слишком горячей.
• После каждого использования выключайте варочную панель соответствующей кнопкой.
• Если на поверхности стеклянной плиты появились трещины или она разбилась, немедленно отключите прибор от электросети, чтобы предотвратить возможный удар электрическим током. Не используйте плиту, пока стеклянная панель не будет заменена (4.1.1).
• Если на сенсорные кнопки управления варочной панели попадет пища или жидкость, прозвучит звуковой сигнал и кнопки начнут мигать (4.1.2).

Если вы слишком долго удерживаете датчик или он активируется каким-либо предметом, варочная панель отключится и прозвучит звуковой сигнал (4.1.3).

• Не ставьте кастрюли с горячим дном на сенсорные датчики; при прикосновении к ним можно обжечься (4.1.3).
• Не подпускайте маленьких детей; нагревательные поверхности могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы предотвратить возможность игры с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда оставайтесь рядом, когда готовите блюда с жиром или маслом. При перегреве они могут воспламениться.
• Если варочная панель установлена над ящиком, в нем нельзя хранить легковоспламеняющиеся предметы.
• Когда варочная панель устанавливается над ящиком, в нём не следует хранить легковоспламеняющиеся предметы.

Окружающая среда

При разработке варочной панели учитывалась защита окружающей среды.

Уважайте окружающую среду. Используйте правильную мощность для каждого приготовления и выбирайте кастрюли, размер которых соответствует количеству приготавливаемой пищи. Передача тепла оптимальна, когда дно кастрюли и диаметр зоны нагрева имеют одинаковый размер.

Уважайте окружающую среду. Используйте правильную мощность для каждого приготовления и выбирайте кастрюли, размер которых соответствует количеству приготавливаемой пищи. Теплопередача оптимальна, когда дно кастрюли и диаметр зоны нагрева имеют одинаковый размер.

В конце приготовления, если хотите, можно оставить сковороду на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

По возможности всегда используйте крышку, чтобы предотвратить потери тепла из-за испарения.

Утилизация электрических и электронных отходов.

Не выбрасывайте эти приборы вместе с обычными бытовыми отходами. Сдайте вашу варочную панель в специальный пункт сбора. Благодаря переработке бытовых приборов предотвращаются негативные последствия для здоровья и окружающей среды, а также экономятся энергия и деньги.

Для получения дополнительной информации свяжитесь с местными властями или с магазином, где вы купили варочную панель.

Руководство по эксплуатации

Очень важно: полностью прочтите это руководство перед началом использования плиты.

Это руководство составлено таким образом, что тексты относятся к соответствующим рисункам.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив расположение конфорок вашего прибора с прибором, изображенным на рисунке.

1 Установка

1.1 Распаковка. Удалите все детали упаковки.

1.2 Встройте плиту в кухонную мебель. Всегда учитывайте характеристики плиты (1.2.1), а также размеры кухонной мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не будете устанавливать плиту над духовкой, то должны поместить защитную пластину в соответствии с указанными размерами (1.2.4). Нанесите на внешние края плиты полосы изоляционного материала для обеспечения хорошей герметичности (1.2.5). Переверните плиту и поместите её в вырез (1.2.6). Закрепите плиту в кухонной мебели с помощью прилагаемых скоб (1.2.7). Не используйте материалы, которые невозможно удалить, такие как силикон. 1.3. Подключение к электроснабжению. Плита поставляется с кабелем питания.

• Цвета проводов: а) тёмно-синий, б) голубой, в) коричневый, г) красный, д) зелёно-жёлтый. (1.3.1)
• Для плиты 230В~. (1.3.2)
• Типы плит 220-240В~: смотри таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240V~	Вн. Нominьno Фазам
ПлITA 60 cm	30 A
ПлITA >60 cm	34 A

• Если тип подключения равен 220-240В~, отключи кабель и подключи в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ BH. HOMINHAN NO φa3am

ПлNTа 60 CM 14 A

ПлNTа >60 CM 16,5 A

380-415V 3N~ BH. HOMINHAN NO φa3am

ПлNTа 60 CM 11 A

ПлNTа >60 CM 13 A

380-415V 2N~ BH. HOMINHAN NO φa3am

ПлNTа 60 CM 16 A

ПлNTа >60 CM 19 A

Этот аппарат соответствует европейским директивам 73/23/CEE и 89/336/CEE

Рекомендация: Установка плиты должна производиться специалистом, который осуществит ее в соответствии с инструкциями и схемами производителя.

Использование

Если плита изготовлена из стеклокерамики, то может быть использована посуда из чугуна, меди или нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставить следы на стеклянной поверхности плиты.

2.1 Выбор зоны варки. В твоем распоряжении имеется несколько конфорок, на которые можно поместить посуду. Выбери наиболее подходящую их в соответствии с размером посуды. 2.2 Включение плиты. Нажми и удерживай в течение 3 секунд клавишу ① для того, чтобы включить плиту; активируются зоны разных точек готовки.

Примечание: Для отключения системы блокировки, не позволяющей детям пользоваться плитой, нажми и удерживай в течение 3 секунд клавишу (2.13)

2.3 Включение конфорки. Включи конфорку, на которую поставил посуду, путем нажатия на соответствующую клавишу (2.3.1, 2.3.2). Или нажми на + (2.4.2)

Примечание: Если будешь выбирать более 5 секунд, на какую клавишу следует нажать, плита автоматически отключится в целях безопасности. 2.4 Выбор мощности. Установи ее, скользя пальцем по шкале (2.4.1) или нажимая на + или - (2.4.2, 2.4.3).

Специальные конфорки

2.5 Двойная конфорка, тройная конфорка.

Выбрав мощность, нажми на , и включится двойная конфорка (2.5.1., 2.5.3). Если нажать снова (2.5.2) или (2.5.4), включится тройная конфорка. Для отключения нажми ( , , , , ).

2.6 Конфорка-гриль. Эту конфорку ты

Модель можно использовать по кругу или совместно в качестве конфорки-источника.

Нажми на кнопку, чтобы включить её, и нажми ещё раз, чтобы выключить.

Рекомендация: в моделях с плитой и горелками настолько горячими, что не рекомендуется постоянно смотреть на зажжённую конфорку, если на ней нет посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. После включения плиты цифры на часах начинают мигать, затем покажут время 12.00 (2.7.1). Установи время, нажимая на клавиши + (2.7.2). Повторяй эту операцию каждый раз, когда плита отключается, или когда прекратится подача электроэнергии.

Чтобы изменить время, нажми и удерживай в течение 5 секунд клавишу (2.7.3). Цифры начнут мигать, и ты услышишь сигнал. Скорректируй время при помощи клавиш + и -.

2.8 Выбор времени

Модель: как только включена плита и выбрана мощность, в твоём распоряжении имеется 5 секунд для того, чтобы нажать на клавишу (2.8.1). Выбери необходимое время, нажав на клавиши +, - (2.8.2). Через пять секунд время установится, его можно видеть, а под индикатором запрограммированной конфорки появится светящаяся точка (2.8.3). Чтобы изменить время или видеть, сколько его осталось, нажми на индикатор запрограммированной конфорки (2.8.4). Чтобы аннулировать

программу, нажми одновременно на клавиши + (2.8.5).

Модель dfghkmo: как только включена конфорка и выбрана мощность, нажми на клавишу + на часах. Появится 00 и знак на каждой конфорке (2.8.6). Нажми на + конфорки, которую надо запрограммировать, и начнёт мигать (2.8.7). Выбери время при помощи + на часах. (2.8.8). Через пять секунд время установится, можно будет видеть попеременно величину мощности и на запрограммированной конфорке. По окончании времени раздастся звуковой сигнал и начнёт мигать 00. Чтобы аннулировать программу, нажми на - на индикаторе и держи до тех пор, пока не появится 00.

Примечание: таймер погаснет автоматически, если будешь выбирать время более 10 секунд.

Модель e: как только включена конфорка и выбрана мощность, нажми вновь на клавишу выбора конфорки, которую следует запрограммировать, и появится знак (2.8.11). Выбери время при помощи + (2.8.12) и установи его, нажимая снова на клавишу программируемой конфорки. (2.8.13). Мощность высветится в виде точки, это означает, что конфорка запрограммирована. Звуковой сигнал и знак предупреждают, что время закончилось (2.8.14). Нажми на любую клавишу, и звуковой сигнал прекратится.

Примечание: таймер погаснет автоматически, если будешь выбирать время более 10 секунд.

Соображения относительно программирования:

Если уровень мощности составляет 9, то максимальное время программирования должно равняться 60 мин. Если уровень ниже, то максимальная величина может составлять 99 мин.

Какое-то время звучит сигнал, если не нажата ни на какую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к поддерживаемой температуре готовки.

Модель ABC: включи конфорку на максимальную мощность. Нажми на дисплее выбранной конфорки появится знак (2.9.1). В этом ряду имеется секция, чтобы выбрать желаемый уровень; рекомендуется, чтобы

он был между значениями 3 и 6 (2.9.2). Через пять секунд установится быстрый нагрев и обозначается переменной мощностью. Как только будет достигнута максимальная температура, исчезнет знак и останется поддерживаемая мощность готовки. Конфорка продолжит функционировать в обычном режиме. Если хочешь остановить быстрый нагрев, нажми на иконку запрограммированной конфорки или выбери новую мощность. Модель dfghjklmo: выбери конфорку и включи её на максимальную мощность для этого нажми 1 до тех пор, пока не появится знак (2.9.3). Регулируя мощность, нажми - рекомендуется уровень от 3 до 6 (2.9.4). Через 5 секунд установится быстрый нагрев и будет видно значение мощности, а за ним - тока. (2.9.5). Как только будет достигнута максимальная температура, цифра тока исчезнет, конфорка продолжит функционировать в обычном режиме. Для прекращения функционирования нажми на клавишу запрограммированной конфорки или выбери новую мощность. 2.10 Плита с управлением. Убедись в том, что конфорка, которую ты будешь включать, соответствует той, которую ты хочешь использовать. (2.10.1). Поверни выключатель в желаемом направлении и зажгётся индикатор функционирования (2.10.2), который также показывает остаточное тепло, когда конфорка выключена. В моделях с двойной конфоркой или конфоркой-источником поворот выключателя влево регулирует часть конфорки, а при повороте выключателя вправо регулируется конфорка (2.10.3). 2.11 Выключение конфорки. Выбери мощность 0 конфорки, которую хочешь погасить. 2.12 Остаточное тепло. После окончания использования плиты конфорки остаются нагретыми в течение некоторого времени, которое зависит от величины выбранной мощности, появится знак или тока на ещё горячих конфорках. Не прикасайся к этим конфоркам во избежание получения ожогов. Внимание: Если вдруг отключится подача электроэнергии, то после её возобновления указатель не появится, хотя она готовки ещё будет оставаться горячей. Имей в виду это обстоятельство. 2.13 Функция блокировки. Для избежания пользования плитой. Нажми и удерживай в течение 3 секунд клавишу .Тим самым ты

активируешь блокировку. Для снятия блокировки повтори эти операции.

Рекомендации:

Не ставьте пустую посуду на стеклянную поверхность. Алюминиевая посуда не рекомендуется к использованию, так как она может оставить пятна на стеклянной поверхности. Исключение составляет алюминиевая посуда с утолщенным защитным слоем дна, изготовленным из нержавеющей стали. Нагретые конфорки не должны функционировать, если на них нет посуды. Посуда должна быть ровной и сухой. Следите за тем, чтобы диаметр посуды был больше или таким же, как диаметр конфорки, которую вы собираетесь использовать. Поставьте посуду по центру конфорки. Старайтесь не двигать посуду, так как могут остаться царапины на стекле. Используйте аппарат исключительно для приготовления пищи. Не используйте плиту в качестве своего рабочего стола. Не наливайте холодную воду непосредственно на плиту, если она находится в нагретом состоянии.

Внимание: Прерывистое функционирование зон готовки не означает, что случилась авария. Конфорки функционируют в течение более или менее продолжительных периодов с зажженными или погашенными в зависимости от выбранной мощности.

Содержание пусто

Не используйте проволочные чистящие средства. Часто чистите поверхность своей плиты, когда она остынет. Не используйте абразивных продуктов чистки, таких же как мойки. Чистите при помощи влажной ткани с мыльной водой. (3.1.1). Раз в неделю проводите тщательную чистку плиты при помощи специальных продуктов для изделий из стеклокерамики. Рекомендуем продукт ВИТРО-КЛИН для чистки и для сохранности стеклокерамической плиты.

Сильно приставшая грязь очищается при помощи стеклянного скребка (3.1.2). - Если по неосторожности на раскаленной поверхности плиты сгорит сахар, засахаренные продукты или изделия из пластика, удалите их как можно скорее при помощи скребка с пока еще раскаленной поверхности плиты. Если этого не сделать, то пятна могут остаться навсегда.

Безопасность

Сеть электропитания, питающая плиту, должна быть оборудована однополюсным рубильником, контакты которого должны быть расположены на расстоянии не менее 3 мм друг от друга. Установка плиты должна осуществляться специалистом, который выполнит её в соответствии с инструкциями и схемами производителя. Установка должна быть осуществлена с учётом максимальной мощности, указанной на этикетке характеристик, а розетка должна быть обязательно заземлена. Если кабель окажется повреждённым, его следует заменить во время обслуживания после продажи любым квалифицированным специалистом во избежание опасности. Конфорка оборудована ограничителем внутренней температуры, который отключает конфорку, если плита чрезмерно нагревается. После каждого использования отключайте плиту с помощью выключателя. Если на стеклянной поверхности плиты появятся трещины или она сломается, немедленно отключите аппарат от сети электропитания во избежание электрошока. Не используйте плиту до тех пор, пока не будет заменена её стеклянная поверхность (4.1.1). В случае, если на панель управления прольётся жидкость, плита выключится, издав звуковой сигнал (4.1.2). Если ты нажал на какой-либо из сенсоров в течение долгого времени или какой-то предмет активировал сенсоры, плита выключится, издав звуковой сигнал (4.1.3).

Не ставь посуду с нагретым дном на сенсоры, так как ты можешь обжечься при нажатии на них (4.1.3). Не допускай маленьких детей к нагретой плите, так как поверхности конфорок могут сильно нагреться во время функционирования. Используй систему блокировки, чтобы дети не могли играть с выключателями. Этот аппарат не рассчитан на использование людьми с ограниченными способностями. Всегда находись поблизости во время приготовления пищи с использованием жира или масла. Чрезмерное тепло может спровоцировать их возгорание. Если плита установлена поверх какого-либо шкафа, в нём не должны храниться возгораемые предметы.

Окружающая среда

Плита сконструирована с учётом сохранения окружающей среды.

Относись с уважением к окружающей среде. Используй мощность, соответствующую каждой головке, и выбирай посуду, размеры которой соответствуют количеству пищи, которую собираешься готовить. Когда дно посуды и диаметр зоны готовки совпадают по размерам, то передача тепла является оптимальной. По окончании готовки, если желаешь, можешь оставить посуду на том же месте, чтобы использовать остаточное аккумулированное тепло. Таким образом ты сэкономишь электроэнергию.

Используя крышку всякий раз, когда это возможно, чтобы уменьшить потерю тепла из-за испарения.

Использование отслуживших электрических и электронных аппаратов.

Не смешиваются отслужившие аппараты с обычными домашними хозяйственными отходами.

Сдавайте электронные приборы в специальные пункты приема. Переработка электронных товаров способствует избежанию негативных последствий для здоровья, окружающей среды и позволит сберечь электроэнергию и ресурсы. Для получения более детальной информации свяжитесь с местными властями или торговой точкой, где была приобретена плита.

Инструкция по эксплуатации

Очень важно. Прежде чем начать использовать варочную панель, внимательно прочтите эту инструкцию.

Эта инструкция организована так, что тексты относятся к соответствующим рисункам.

Определение модели

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение элементов вашего прибора с изображениями.

1 Установка

1.1 Распаковка. Удалите все защитные материалы. 1.2 Установка в мебель. Всегда проверяйте данные на табличке с техническими характеристиками (1.2.1) и размеры мебели, в которую вы будете встраивать варочную панель (1.2.2, 1.2.3). Если вы не будете устанавливать духовой шкаф под варочной панелью, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую ленту по внешнему краю варочной панели, чтобы герметично закрыть зазор (1.2.5). Переверните варочную панель и вставьте ее в отверстие (1.2.6). Закрепите ее на мебели четырьмя прилагаемыми крючками (1.2.7). Не используйте неразъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Варочная панель подключается сетевым кабелем.

С 5 проводами: а) темно-синий, б) светло-синий, в) коричневый, г) красный, д) зелено-желтый. (1.3.1) - Для плиты, подготовленной для 230 В. (1.3.2) - Для плиты, подготовленной для 220-240 В~: см. таблицу. (1.3.3) Общая потребляемая мощность: плита 60 см - 6,8 кВт, плита >60 см - 7,8 кВт.

220-240V~		Jmenovity spínací proud podle fázi
60 cm deska	30 A
>60cm deska	34 A

• Если тип питания отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~	Jmenovitý spinaci proud podle fázi
60 cm deska 14	A
>60cm deska 16,5 A
380-415V 3N~	Jmenovitý spinaci proud podle fázi
60 cm deska 11	A
>60cm deska 13	A
380-415V 2N~	Jmenovitý spinaci proud podle fázi
60 cm deska 16	A
>60cm deska 19	A
Tento prístroj splnuje požadavky evropskych směrnica 73/23/EEC a 89/336/EEC

Внимание: Варочная панель должна быть установлена квалифицированным специалистом в соответствии с инструкцией и схемами производителя.

На стеклокерамических варочных панелях можно использовать каменную, медную и нержавеющую посуду. Алюминиевая посуда не рекомендуется, так как она вызывает пятна на стекле.

2.1 Выбор зоны нагрева. На панели есть разные зоны, на которые можно ставить посуду. Выберите наиболее подходящую зону в зависимости от размера посуды. 2.2 Включение варочной панели. Включите варочную панель, нажав и удерживая кнопку ① в течение 3 секунд; активируются различные зоны нагрева.

Примечание: Чтобы выбрать, будет ли активирована функция защиты от детей, деактивируйте ее, удерживая кнопку в течение 3 секунд (2.13).

2.3 Активация зоны нагрева. Активируйте зону нагрева, на которую вы поставили посуду, нажав соответствующую кнопку (2.3.1, 2.3.2) или нажав + (2.4.2).

Примечание: Если выбор зоны нагрева займет более 5 секунд, варочная панель отключится по соображениям безопасности.

2.4 Выбор мощности. Регулируйте мощность, проводя пальцем по полосе (2.4.1) или с помощью кнопок + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойное и тройное дно. После выбора мощности нажмите , чтобы активировать двойную зону (2.5.1, 2.5.3). При повторном нажатии (2.5.2) или (2.5.4) активируется тройная зона. Чтобы отменить этот выбор, нажмите ( , , , ). 2.6 Овальная варочная зона. Эту зону можно использовать как круглую или объединить в овальную варочную зону. Это настройка активируется нажатием и деактивируется повторным нажатием той же кнопки.

Рекомендация: На моделях с галогенными зонами свет настолько яркий, что мы рекомендуем не смотреть на него, когда на нем нет посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Настройка таймера L. Когда варочная панель включена, цифры на часах мигают и показывают 12.00 (2.7.1). Установите время с помощью кнопок +, - (2.7.2). Действуйте так же после отключения прибора от сети или сбоя электропитания.

Чтобы изменить время, нажмите и удерживайте кнопку (2.7.3) в течение 5 секунд. Время начнет мигать, и раздастся звуковой сигнал. Установите время с помощью кнопок +, -.

2.8 Выбор времени.

Модели a, b, c: После активации зоны нагрева и выбора мощности время мигает в течение 5 секунд. В течение этого времени нажмите кнопку (2.8.1). Выберите желаемое время, нажимая кнопку + или - (2.8.2). Через пять секунд таймер будет установлен, и время отобразится с мигающей точкой под значком выбранной зоны нагрева (2.8.3). Чтобы изменить или просмотреть оставшееся время, нажмите на значок активной зоны нагрева (2.8.4). Чтобы отменить настройку, нажмите одновременно кнопки + и - (2.8.5).

Модели d, f, g, h, k, m, o: После активации зоны нагрева и выбора мощности нажмите кнопку + на часах. На каждой зоне отобразится

00 и (2.8.6). Нажмите + на зоне, для которой нужно установить время, и оно начнет мигать (2.8.7). Установите время с помощью + и - на часах (2.8.8). Через 5 секунд время будет установлено, и будет попеременно отображаться мощность и время для выбранной зоны нагрева. По истечении установленного времени раздастся звуковой сигнал, и будет мигать 00. Чтобы отменить настройку, удерживайте - на значке, чтобы установить 00.

Примечание: Таймер автоматически выключится, если настройка времени займет более 10 секунд.

Модель e: После активации зоны нагрева и выбора мощности снова нажмите кнопку выбора зоны, для которой нужно установить время, и появится (2.8.11). Установите время с помощью + и - (2.8.12) и подтвердите повторным нажатием кнопки выбранной зоны нагрева (2.8.13). Отобразится мощность с точкой, указывающей, что для данной зоны установлено время. По истечении установленного времени раздастся звуковой сигнал, и отобразится - (2.8.14). Звуковой сигнал можно отключить, нажав любую кнопку.

Примечание: Таймер автоматически выключится, если настройка времени займет более 10 секунд.

Примечания по использованию таймера:

Если уровень мощности равен 9, максимально возможная настройка таймера составит 60 минут. В противном случае максимум составит 99 минут. По истечении установленного времени будет звучать звуковой сигнал, пока вы не нажмете любую кнопку.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Обеспечивает быстрое достижение максимальной температуры и автоматический переход на постоянную температуру.

Модели a, b, c: Активирует зону и включает максимальную мощность. Нажмите |D|, и на дисплее выбранной варочной зоны отобразится R (2.9.1). В течение 5 секунд выберите желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и на дисплее будет попеременно отображаться R и мощность. После достижения максимальной температуры R исчезнет, и мощность останется постоянной. Варочная зона будет продолжать работать обычным образом. Если вы хотите отменить быстрый нагрев, нажмите на значок программируемого нагрева и выберите новую мощность.

Модели d, f, g, h, j, k, l, m, o: Выберите варочную зону и установите ее на максимальную мощность с помощью +, чтобы отобразилась 9 с точкой (2.9.3). Отрегулируйте мощность с помощью кнопки ; рекомендуется уровень от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет установлен, и отобразится мощность, за которой следует точка (2.9.5). После достижения максимальной температуры точка исчезнет, и зона будет работать обычным образом. Если вы хотите отменить эту функцию, нажмите кнопку выбранной варочной зоны и выберите новую мощность.

2.10 Варочные панели управления. Убедитесь, что варочная зона, которую вы собираетесь активировать, является той зоной, которую вы хотите использовать (2.10.1). Поверните регулятор в нужное положение, и загорится индикатор «включено», который также сигнализирует об остаточном тепле, когда зона выключается.

У моделей с двойными зонами или овальной варочной зоной поворот регулятора влево включает часть варочной зоны, а поворот регулятора вправо включает всю зону (2.10.3).

2.11 Выключение варочной зоны. Установите питание 0 на варочной зоне, которую хотите выключить.

2.12 Остаточное тепло. После использования варочной зоны зоны остаются горячими в течение некоторого времени, которое зависит от установленной мощности. У зоны, которая еще горячая, будет отображаться символ H или точка. Не прикасайтесь к этим варочным зонам, так как существует опасность ожога.

Внимание: В случае сбоя питания после восстановления подачи электроэнергии значок H не будет отображаться, даже если соответствующая зона все еще горячая. Важно осознавать этот факт.

2.13 Функция блокировки. Эта функция предотвращает доступ детей к прибору. Для активации блокировки нажмите и удерживайте кнопку в течение 3 секунд. Чтобы разблокировать, повторите процедуру.

Рекомендации:

• Избегайте ударов посудой по стеклу.
• Алюминиевая посуда не рекомендуется, так как может оставлять пятна на стекле, если она не имеет защитного дна из нержавеющей стали.
• Зону нагрева не следует включать без посуды.

Дно посуды должно быть плоским и сухим. Следите, чтобы диаметр посуды был больше диаметра используемой зоны нагрева, и ставьте посуду в центр источника тепла. - Старайтесь не двигать посуду по варочной поверхности, так как это может поцарапать стекло. - Используйте прибор исключительно для приготовления пищи. Не используйте его в качестве рабочей поверхности. - Не лейте холодную воду непосредственно на поверхность, когда она горячая.

Внимание: Прерывистая работа зон нагрева не является неисправностью. Зоны включаются и выключаются на короткие или длительные периоды в зависимости от требуемой мощности.

3

Уход и чистка

Не используйте пароочиститель. - Регулярно очищайте поверхность варочной панели сразу после того, как она остынет. Не используйте абразивные средства или металлические губки. Протрите поверхность влажной тканью, смоченной в мыльной воде (3.1.1). - Раз в неделю тщательно очищайте поверхность с помощью специальных средств для стеклокерамических поверхностей. В качестве идеального средства для чистки и ухода за вашей стеклокерамической поверхностью рекомендуем VITRO-CLEN. - Упорные пятна можно удалить с помощью скребка для стекла (3.1.2). - Если вы случайно прижгли на поверхности сахар, продукты с сахаром или пластик, удалите их как можно скорее с помощью скребка, пока они еще горячие. Если этого не сделать, на поверхности могут остаться постоянные пятна. Содержите лезвие скребка в идеальном состоянии. В случае повреждения замените его.

4

Безопасность

• Электрическая цепь, питающая плату, должна быть оснащена отключающим устройством, разъединяющим все полюса, с минимальным расстоянием между контактами 3 мм в разомкнутом состоянии.
• Плита должна быть установлена уполномоченным специалистом по монтажу в соответствии с инструкциями и схемами производителя.
• Установка должна быть соответствующим образом рассчитана на максимальную мощность, указанную на табличке с техническими данными, а сетевая розетка должна иметь предписанное заземление. Если сетевой кабель поврежден, его должен заменить авторизованный сервисный центр или другой квалифицированный персонал по соображениям безопасности.
• Зона нагрева оснащена внутренним ограничителем температуры, который отключает ее в случае перегрева.
• После каждого использования выключайте конфорку с помощью регулятора. Если вы обнаружите, что стеклянная поверхность плиты треснула или разбилась, немедленно выключите прибор, чтобы избежать поражения электрическим током. Не пользуйтесь плитой, пока стекло не будет заменено. Если на сенсорные кнопки что-либо прольется, плита выключится и подаст предупреждающий сигнал (4.1.2). Если вы будете удерживать сенсор слишком долго или если на плите окажется предмет, активирующий сенсор, плита выключится и подаст предупреждающий сигнал (4.1.3).
• Не ставьте на сенсоры посуду с горячими днищами; при нажатии на них вы можете обжечься.
• Держите маленьких детей на достаточном расстоянии, так как варочные поверхности могут быть чрезвычайно горячими во время использования. Используйте блокировку, чтобы дети не играли с элементами управления.
• Прибор не предназначен для использования людьми с ограниченными возможностями.
• При приготовлении пищи с жиром или маслом всегда будьте внимательны. Чрезмерное тепло может вызвать их воспламенение.

Если варочная панель установлена над ящиком, в нем не должны храниться легковоспламеняющиеся предметы.

Окружающая среда

Варочная панель была разработана с учетом защиты окружающей среды. Ведите себя экологично.

При каждом приготовлении используйте соответствующую мощность и выбирайте посуду, соответствующую размеру приготовляемой пищи. Передача тепла наилучшая, когда дно посуды и диаметр конфорки одинаковы.

После завершения приготовления вы можете оставить посуду на варочной панели, чтобы использовать накопленное остаточное тепло. Это сэкономит энергию.

Если возможно, используйте крышку, чтобы уменьшить потери тепла с выходящим паром.

Утилизация электрических и электронных приборов.

При утилизации не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте варочную панель в специальный пункт сбора.

Утилизация бытовых приборов предотвращает негативные последствия для нашего здоровья и окружающей среды, позволяет экономить энергию и ресурсы.

Дополнительную информацию вы можете получить в местных органах власти или у продавца, где вы приобрели варочную панель, а также на сайте www.elektrowin.cz.

Руководство по эксплуатации

Очень важно: перед началом использования варочной панели внимательно прочитайте это руководство.

Это руководство составлено таким образом, чтобы тексты соответствовали соответствующим рисункам.

Идентификация

Выберите тип вашей варочной панели («a», «b», «c», «d», «e», «f», «g», «h», «i», «j», «k», «l», «m», «n», «o»), сравнивая количество и расположение конфорок с изображениями на рисунках.

1

Установка

1.1 Распаковка. Снимите защитную упаковку. 1.2 Размещение. Всегда учитывайте характеристики таблички с данными (1.2.1) и выбранного места (1.2.2, 1.2.3), куда вы собираетесь установить варочную панель. Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защитную панель с указанными размерами (1.2.4). Приклейте уплотнительную ленту к внешнему краю варочной панели, чтобы предотвратить протекание (1.2.5). Переверните варочную панель и поместите ее на место (1.2.6). Закрепите прибор с помощью четырех прилагаемых зажимов (1.2.7). Не используйте несъемные материалы, например, силикон. 1.3 Подключение к сети. Варочная панель поставляется с сетевым кабелем.

• 5-жильный: a) темно-синий, b) голубой, c) коричневый, d) красный, e) зелено-желтый. (1.3.1) Для варочной панели 230В~. (1.3.2)
• Для варочной панели 220-240В~: см. таблицу. (1.3.3) Общая мощность: варочная панель 60 см - 6,8 кВт, варочная панель >60 см - 7,8 кВт

220-240V~	Névleges kapcsolási fázisok
60 cm-es fózölap	30 A
>60 cm-es fózölap	34 A

Если тип подключения не 220-240В~, снимите кабель и выполните подключение в соответствии с рисунками (1.3.3, 1.3.4).

220-240V 3~	Névleges kapcsolási fázisok
60 cm-es főzőlap	14 A
>60 cm-es főzőlap	16,5 A
380-415V 3N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	11 A
>60 cm-es főzőlap	13 A
380-415V 2N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	16 A
>60 cm-es főzőlap	19 A

Этот прибор соответствует европейским директивам 73/23/ЕЭС и 89/336/ЕЭС.

Рекомендация: Варочная панель должна быть установлена квалифицированным специалистом в соответствии с инструкциями производителя и с учетом рисунков.

Использование

Для стеклокерамических варочных панелей можно использовать посуду из глины, меди или нержавеющей стали. Использование алюминиевой посуды не рекомендуется, так как она может обесцветить стекло варочной панели.

2.1 Выбор зоны нагрева. Вы можете разместить посуду на любой зоне нагрева. Выбирайте зону, наиболее соответствующую размеру посуды. 2.2 Включение варочной панели. Чтобы включить варочную панель, нажмите и удерживайте кнопку ① в течение 3 секунд. Появится индикация зоны нагрева.

Примечание: если вы сомневаетесь, включена ли функция блокировки от детей, выключите её, удерживая кнопку в течение 3 секунд (2.13).

2.3 Включение зоны нагрева. Включите выбранную зону нагрева соответствующей кнопкой (2.3.1, 2.3.2) или нажмите кнопку + (2.4.2).

Примечание: если выбор зоны нагрева занимает более 5 секунд, варочная панель автоматически выключится по соображениям безопасности.

2.4 Выбор мощности. Мощность можно регулировать, проводя пальцем по шкале (2.4.1) или нажимая кнопки + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойная зона нагрева, тройная зона нагрева. После выбора мощности нажмите кнопку для включения двойной зоны нагрева (2.5.1, 2.5.3). Повторным нажатием (2.5.2) или (2.5.4) вы можете выбрать тройную зону нагрева. Для выключения нажмите кнопку ,.

2.6 Большая зона нагрева. Эту зону можно использовать как круглую или как одну большую зону. Для включения нажмите кнопку, для выключения нажмите её снова.

Рекомендация: на моделях с галогенными зонами нагрева свет настолько яркий, что мы рекомендуем не смотреть на зону нагрева, когда на ней нет посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка часов L. Если варочная панель находится под напряжением, цифры часов мигают и отображается 12.00 (2.7.1). Установите время с помощью кнопок +, (2.7.2). Если вы отключили прибор от сети или произошло отключение электроэнергии, повторите операцию.

Для изменения времени удерживайте кнопку L в течение 5 секунд (2.7.3). Часы начнут мигать, и вы услышите звуковой сигнал. Выполните установку с помощью кнопок + -.

2.8 Выбор времени.

Для типов a, b и c: После включения зоны нагрева и выбора мощности индикатор часов мигает в течение 5 секунд, в течение этого времени нажмите кнопку (2.8.1). Выберите время приготовления с помощью кнопок + и - (2.8.2). По истечении пяти секунд настройка таймера завершена, и время отображается с мигающей точкой под значком выбранной зоны нагрева (2.8.3). Чтобы изменить настройку таймера или проверить время, нажмите на значок выбранной зоны нагрева (2.8.4). Чтобы отменить программирование, одновременно нажмите кнопки + и - (2.8.5).

Для типов d, f, g, h, k, m и o: После включения зоны нагрева и выбора мощности

нажмите кнопку часов. На дисплее зоны появится 00 и символ (2.8.6). Нажмите кнопку + на зоне, которую хотите запрограммировать, и она начнет мигать (2.8.7). Установите время с помощью кнопок + и - (2.8.8). По истечении 5 секунд настройка времени завершена, и на дисплее выбранной зоны попеременно отображаются мощность и символ. По истечении установленного времени раздается звуковой сигнал, и 00 начинает мигать. Чтобы отключить таймер, удерживайте кнопку на значке, пока не появится 00.

Примечание: таймер автоматически выключается, если выбор времени занимает более 10 секунд.

Для типа e: После включения зоны нагрева и выбора мощности снова нажмите кнопку выбора зоны, которую хотите запрограммировать. Появится символ (2.8.11). Установите время с помощью кнопок + и - (2.8.12), затем подтвердите настройку, снова нажав кнопку выбора программируемой зоны (2.8.13). На дисплее появится мощность и точка, указывающая, что зона запрограммирована. По истечении времени раздается звуковой сигнал, и появится символ - (2.8.14). Чтобы отключить звуковой сигнал, нажмите любую кнопку.

Примечание: если выбор времени занимает более 10 секунд, таймер автоматически выключается.

Примечания по таймеру: Если уровень мощности 9, максимальная установка таймера составляет 60 минут. В остальных случаях максимальная установка составляет 99 минут.

По истечении установленного времени звуковой сигнал будет звучать до тех пор, пока вы не нажмете любую кнопку.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Эта функция позволяет прибору быстро достичь максимальной температуры, а затем автоматически поддерживать достигнутую постоянную температуру.

Для типов a, b и c: Включите зону нагрева и установите мощность на максимум. Нажмите кнопку ||, и на дисплее зоны появится индикатор R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется использовать уровни 3-6 (2.9.2). По истечении пяти секунд настройка быстрого нагрева завершена, и индикатор R и установленная мощность отображаются

попеременно. После достижения максимальной температуры индикатор R исчезает, и мощность остается постоянной. Зона нагрева продолжает работать в обычном режиме. Если вы хотите отключить быстрый нагрев, нажмите на значок запрограммированной зоны и выберите новую мощность.

Для типов A, d, f, g, h, j, k, l, m és o:

Выберите конфорку и установите максимальную мощность, удерживая кнопку «+». Появится цифра 9 и точка (2.9.3). Установите мощность кнопкой «_». Рекомендуется устанавливать мощность 3-6 (2.9.4). Через 5 секунд быстрый нагрев будет установлен, появится мощность и точка (2.9.5). При достижении максимальной мощности десятичная точка исчезнет, и конфорка будет работать в обычном режиме. Чтобы отключить функцию, нажмите кнопку запрограммированной конфорки и выберите новую мощность.

2.10 Управление стеклокерамическими варочными панелями.

Проверьте, что вы включили нужную конфорку (2.10.1). Установите регулятор в нужное положение, загорится контрольная лампа «вкл» (2.10.2), которая также указывает на остаточное тепло после выключения конфорки.

На моделях с двойной или большой конфоркой поворот регулятора влево управляет одной частью конфорки, а поворот вправо — всей конфоркой (2.10.3).

2.11 Выключение конфорки. Выберите

мощность на конфорке, которую нужно выключить.

2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение некоторого времени в зависимости от выбранной мощности.

На горячих конфорках виден индикатор H и точка. Не прикасайтесь к этим конфоркам, так как можно обжечься.

Внимание: при отключении питания прибора при повторном включении индикатор H не появится, даже если конфорка еще горячая. Важно никогда не забывать об этом.

2.13 Функция блокировки от детей. С помощью этой функции можно предотвратить управление прибором детьми. Блокировка от детей

включается удержанием кнопки в течение 3 секунд. Для снятия блокировки повторите процедуру.

Рекомендации:

• Следите, чтобы посуда не ударялась о стеклянную поверхность. Использование алюминиевой посуды не рекомендуется, так как она может обесцветить стекло, если только она не имеет защитного слоя из нержавеющей стали.
• Не включайте конфорки без посуды.
• Дно посуды должно быть ровным и сухим.
• Следите за тем, чтобы диаметр посуды был больше или равен диаметру используемой конфорки, и ставьте посуду в центр конфорки. По возможности не двигайте посуду, так как она может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте варочную поверхность в качестве рабочей столешницы.
• Не допускайте попадания холодной воды непосредственно на горячую варочную поверхность.

Внимание: Прерывистая работа конфорок не является неисправностью. В зависимости от выбранной мощности они работают с более длинными или более короткими интервалами.

3

Техническое обслуживание и чистка

• Не используйте пароочиститель. После остывания регулярно очищайте поверхность варочной панели. Не используйте абразивные чистящие средства или жесткие губки. Протирайте прибор влажной тряпкой с мыльной водой (3.1.1).
• Раз в неделю очищайте прибор средством для чистки стеклокерамических варочных поверхностей. Для очистки и ухода за стеклокерамической варочной поверхностью рекомендуем использовать средство VITRO-CLEN. Для удаления стойких загрязнений рекомендуется использовать скребок для стекла (3.1.2).
• Если на варочную поверхность случайно попали сахар, сахаросодержащие вещества или пластик, удалите их скребком как можно скорее,

пока они горячие. В противном случае могут остаться устойчивые следы.

• Используйте скребок только с лезвием в идеальном состоянии. Если лезвие повреждено, замените его.

Безопасность

• Питание главной платы должно быть обеспечено через автоматический выключатель, отключающий все контакты, с минимальным расстоянием между контактами 3 мм. Ввод главной платы в эксплуатацию должен осуществляться уполномоченным лицом, которое должно следовать инструкциям и схемам производителя.
• Подключение к сети должно быть выполнено с использованием розетки, рассчитанной на максимальную мощность, указанную на табличке с данными, и с надлежащим заземлением. В случае повреждения кабеля его замену должен производить только сервисный центр или лицо с аналогичной квалификацией по соображениям безопасности. Прибор оснащен внутренним тепловым предохранителем, который отключает варочную панель при перегреве.
• После каждого использования выключайте прибор с помощью регулятора. Если стеклянная поверхность треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать поражения электрическим током. Не используйте варочную панель без замены стекла (4.1.1).
• Если на органы управления что-либо пролилось, варочная панель отключается и раздается предупредительный звуковой сигнал (4.1.2). Если сенсор удерживается слишком долго или на него воздействует какой-либо предмет, варочная панель отключается и раздается предупредительный звуковой сигнал (4.1.3).
• Не ставьте горячую посуду на сенсорные датчики, так как можно обжечься, когда будете нажимать на них (4.1.3).
• Не допускайте маленьких детей к прибору, так как поверхность для приготовления пищи во время работы может быть очень горячей. Используйте блокировку от детей, чтобы

дети не могли играть с органами управления прибора.

Прибор не предназначен для использования лицами с ограниченными возможностями без посторонней помощи. При приготовлении блюд, содержащих жир или масло, не отходите от прибора, так как они могут воспламениться под воздействием сильного нагрева. Если варочная панель установлена над ящиком, не храните в нем легковоспламеняющиеся материалы.

Защита окружающей среды

При проектировании варочной панели мы уделяли особое внимание защите окружающей среды. Берегите окружающую среду и вы.

Во время приготовления используйте соответствующую мощность и выбирайте посуду подходящего размера для приготавливаемого блюда. Теплопередача наиболее эффективна, когда диаметр конфорки совпадает с диаметром дна посуды.

По окончании приготовления, если хотите, вы можете оставить посуду на конфорке, используя остаточное тепло. Это позволит сэкономить энергию.

Когда это возможно, используйте крышку, чтобы уменьшить потери тепла, вызванные испарением.

Утилизация электрических и электронных приборов.

Не выбрасывайте прибор вместе с бытовыми отходами.

Сдайте варочную панель в соответствующий пункт сбора отходов.

Переработка бытовых приборов позволяет предотвратить негативное воздействие на здоровье и окружающую среду, а также способствует экономии энергии и других ресурсов. Для получения дополнительной информации, пожалуйста, свяжитесь с местными органами власти или магазином, где вы приобрели варочную панель.

Инструкция по установке и эксплуатации

Важно: Внимательно прочитайте данную инструкцию перед первым использованием варочной панели.

Текст данной инструкции соответствует рисункам в приложении с иллюстрациями.

Идентификация панели

Определите модель вашей панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок на варочной панели с изображениями в инструкции.

1 Установка 1.1 Распаковка. Удалите все упаковочные материалы. 1.2 Размещение в мебели. Всегда учитывайте размеры панели (1.2.1) и размеры отверстия, в которое планируется установить панель (1.2.2, 1.2.3). Если под панелью не будет установлена духовка, необходимо установить защитную панель в соответствии с размерами, указанными на рисунке (1.2.4). По всему периметру панели наклейте уплотнительную ленту, чтобы обеспечить герметичность соединения панели и столешницы (1.2.5). Переверните панель и поместите её в отверстие (1.2.6). Закрепите панель четырьмя крепёжными элементами, входящими в комплект (1.2.7). Не используйте клей или силикон. 1.3 Подключение к электрической сети. Панель подключается с помощью кабеля питания.

С 5 проводами: a) тёмно-синий, b) светло-синий, c) коричневый, d) красный, e) жёлто-зелёный. (1.3.1) Панель подготовлена для 230 В~ (1.3.2) - Панель подготовлена для 220-240 В~: см. таблицу. (1.3.3) Макс. потребляемая мощность: панель 60 см = 6.8 кВт, панель >60 см = 7.8 кВт.

Если вы выбрали другую схему подключения, отличную от 220-240 В~, демонтируйте кабель и используйте подключение согласно диаграмме (1.3.3, 1.3.4).

220-240V~		Menovitý prúd istenia fáze
60 cm doska	30	A
>60 cm doska	34	A

• Рекомендация: Данная панель должна быть установлена квалифицированным специалистом в соответствии с инструкциями производителя и прилагаемыми схемами.

220-240V 3~	Menovitý prud istenia fáze
60 cm doska 14 A
>60 cm doska 16,5 A
380-415V 3N~	Menovitý prud istenia fáze
60 cm doska 11 A
>60 cm doska 13 A
380-415V 2N~	Menovitý prud istenia fáze
60 cm doska 16 A
>60 cm doska 19 A
Tento vyrobok je v zhode s Direktívami EU Č.73/23/EEC a 89/336/EEC

2 Использование

На стеклокерамических панелях можно использовать глиняную, медную или стальную посуду. Алюминиевая и пластиковая посуда не допускается, так как может повредить стекло панели.

2.1 Выбор конфорки. У вас есть несколько зон для приготовления. Всегда выбирайте наиболее подходящую зону в зависимости от размера используемой посуды. 2.2 Включение панели. Нажмите и удерживайте регулятор в течение 3 секунд, и панель включится; на дисплее зон нагрева загорится символ.

Примечание: Если ранее была активирована защита от детей, деактивируйте её, нажав и удерживая регулятор в течение 3 секунд (2.13).

Примечание: Если ранее была активирована детская защита, деактивируйте её, нажав и удерживая рычаг в течение 3 секунд (2.13).

2.3 Включение конфорки. Включите конфорку, на которой находится посуда, нажатием соответствующего регулятора (2.3.1, 2.3.2) или нажатием регулятора + (2.4.2).

Примечание: Если вы удерживаете палец на регуляторе более 5 секунд, плита автоматически выключится по соображениям безопасности.

2.4 Выбор мощности. Мощность устанавливается перемещением пальца по регулятору (2.4.1) или нажатием + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная зона. Тройная зона. Если вы уже выбрали мощность, нажмите и включите двойную зону (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), включится также тройная зона. Чтобы отменить выбор, нажмите 2.6 Овальная зона. Эту зону можно использовать как круглую или как овальную для противней. Нажмите регулятор для включения в овальном режиме и снова нажмите для возврата.

Рекомендация: В моделях, оснащенных галогенной зоной, рекомендуем не смотреть на галогенную зону без посуды, так как свет слишком интенсивный.

ФУНКЦИЯ ТАЙМЕРА

2.7 Установка времени. После первого включения плиты на дисплее будет мигать 12:00 (2.7.1). Установите время с помощью регуляторов +, - (2.7.2). Так же поступайте после каждого отключения плиты или после сбоя в подаче электроэнергии.

Чтобы изменить время, нажмите регулятор на 5 секунд (2.7.3). Индикация на дисплее будет мигать, и вы услышите звуковой сигнал. Для установки используйте регуляторы + и -.

2.8 Программирование времени приготовления

Модели a, b, c: После выбора конфорки и установки мощности в течение 5 секунд мигания нажмите регулятор (2.8.1). Затем установите желаемое время приготовления с помощью + (2.8.2). По истечении 5 секунд время установлено, и под символом соответствующей зоны будет гореть точка (2.8.3). Для просмотра или изменения установленного времени нажмите регулятор запрограммированной конфорки (2.8.4). Для отмены запрограммированного времени нажмите регуляторы + и - одновременно (2.8.5).

Модели d, f, g, h, k, m, o: После выбора конфорки и установки мощности нажмите регулятор + на часах. Символ 00 и появится на дисплее каждой зоны (2.8.6). Нажмите + на зоне, которую настраиваете, и символ начнет мигать (2.8.7). Установите время с помощью + и - на часах (2.8.8). Через 5

секунд время будет установлено, и мощность будет отображаться попеременно с символом. По истечении установленного времени прозвучит звуковой сигнал, и 00 будет мигать. Чтобы отменить время, нажимайте - на часах, пока на дисплее не появится 00.

Примечание: Таймер автоматически выключится, если вы не установите время в течение 10 секунд.

Модели e: После выбора конфорки и установки мощности снова нажмите регулятор программирования зоны, и появится символ (2.8.11). Установите время с помощью + и - (2.8.12) и подтвердите его повторным нажатием регулятора зоны (2.8.13). За обозначением мощности будет гореть точка, что означает, что зона запрограммирована. По истечении установленного времени вы услышите сигнал, и на дисплее появится символ - (2.8.14). Звуковой сигнал выключите нажатием любого регулятора.

Примечание: Таймер автоматически выключится, если вы не установите время в течение 10 секунд.

Ограничения таймера: Если мощность конфорки установлена на уровень 9, таймер ограничен 60 минутами. В противном случае можно установить время до 99 минут.

По истечении установленного времени вы услышите сигнал, пока не нажмете любой переключатель.

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ

2.9 Быстрый нагрев. Быстро достигается максимальная температура, а затем автоматически переходит на постоянную температуру.

Модели a, b, c: Активируйте конфорку и установите максимальную мощность. Нажмите, и на дисплее выбранной зоны появится (2.9.1). В течение 5 секунд установите желаемую мощность, рекомендуется от 3 до 6 (2.9.2). Через 5 секунд установится быстрый нагрев, и на дисплее будет попеременно отображаться символ и установленное значение мощности. После достижения максимальной температуры символ исчезнет, и установится выбранная мощность. Конфорка будет продолжать работать в стандартном режиме. Если вы хотите отменить быстрый нагрев, нажмите переключатель соответствующей конфорки и установите новое значение мощности.

Модели d, f, g, h, j, k, l, m, o: Выберите конфорку и нажимайте +, пока не установите мощность 9, а затем точку после 9. (2.9.3). Установите желаемую мощность с помощью переключателя —

; рекомендуется от 3 до 6 (2.9.4). По истечении 5 секунд быстрый нагрев выбран, и на дисплее светятся мощность и точка (2.9.5). После достижения максимальной температуры точка исчезнет, и мощность установится на выбранный уровень. Конфорка будет продолжать работать в стандартном режиме. Если вы хотите отменить быстрый нагрев, нажмите переключатель соответствующей конфорки и установите новое значение мощности.

2.10 Панели с поворотными регуляторами.

Убедитесь, что используемый вами регулятор предназначен для выбранной вами конфорки (2.10.1). Поверните регулятор в нужное положение, и соответствующий индикатор загорится (2.10.2). Индикатор также сигнализирует о достаточном тепле после выключения панели.

Для моделей с двойной или овальной зоной поворот регулятора влево включает только часть зоны, поворот регулятора вправо включает всю конфорку (2.10.3).

2.11 Выключение конфорки. Установите мощность конфорки на 0, если хотите ее выключить. 2.12 Остаточное тепло. Конфорка остается теплой некоторое время после выключения. Время зависит от мощности, и на дисплее горячей зоны появится символ H или точка, что означает, что эта зона еще горячая. Не прикасайтесь к такой конфорке, так как существует риск ожога.

Внимание: Если произошло отключение панели во время, когда горит символ H, после подключения панели символ снова не появится, даже если зона может быть еще горячей. Помните об этом.

2.13 Блокировка управления. Предотвращает доступ детей к панели. Нажмите и удерживайте переключатель в течение 3 секунд, и управление заблокируется. Для разблокировки повторите процедуру.

Рекомендации:

• Не ставьте кастрюли на стекло варочной поверхности.
• Не используйте алюминиевую посуду, если у нее нет стального дна. Алюминий при нагревании может повредить стекло поверхности.
• Варочные зоны не должны работать без посуды. Дно посуды должно быть ровным, сухим и чистым.
• Используйте посуду, диаметр которой больше

диаметра используемой варочной зоны, и размещайте посуду всегда в центре источника тепла.

• Не передвигайте посуду по стеклу, так как это может поцарапать стекло.
• Используйте варочную поверхность только для приготовления пищи. Не используйте ее как рабочую поверхность.
• Холодная вода не должна попадать на горячую варочную зону.

Внимание: Прерывистая работа варочных зон не является неисправностью. Зоны включаются и выключаются попеременно в зависимости от выбранного уровня мощности.

3

Уход и чистка

• Не используйте пароочистители
• Регулярно очищайте поверхность, когда она остынет. Не используйте абразивные чистящие средства. Чистите мягкой тряпкой с водой и добавлением моющего средства (3.1.1). Раз в неделю очищайте стекло специальным средством для стеклокерамических поверхностей. Для ухода и чистки рекомендуем использовать средства VITRO-CLEAN.
• Для стойких пятен используйте скребок для стекла (3.1.2).
• Если на стекле пригорели сахар, сладкий раствор или пластик, немедленно удалите их скребком, пока они горячие. В противном случае пригоревший материал может оставить постоянные следы на стекле.
• Поддерживайте лезвие скребка в хорошем состоянии. Замените скребок, если лезвие повреждено.

4

Безопасность

• В цепь питания плиты должен быть включен выключатель всех полюсов, расстояние между контактами в разомкнутом состоянии не менее 3 мм.
• Плиту должен устанавливать квалифицированный специалист, который должен соблюдать рекомендации производителя и схемы.
• Установка должна быть рассчитана на максимальную потребляемую мощность плиты согласно табличке на плите, и прибор должен быть надежно заземлен.
• Если сетевой кабель поврежден, его должен немедленно заменить авторизованный сервисный центр или квалифицированный специалист по соображениям безопасности.
• Каждая варочная зона оснащена датчиком температуры, который отключает зону в случае ее перегрева.
• После каждого использования выключайте варочные зоны с помощью панели управления.
• Если стекло плиты треснуло или разбилось, немедленно отключите прибор от сети, чтобы предотвратить поражение электрическим током. Не используйте варочную панель, пока стекло не будет заменено (4.1.1).
• Если что-то пролилось на панель управления, плита автоматически выключится и прозвучит звуковой сигнал (4.1.2).
• Если вы будете нажимать на датчик слишком долго или оставите на нем предмет, плита выключится и прозвучит сигнал (4.1.3).
• Не ставьте на панель управления горячую посуду, иначе вы можете обжечься о горячее стекло при нажатии на датчики (4.1.3).
• Держите детей на безопасном расстоянии от плиты во время приготовления пищи, так как поверхность очень горячая. Блокируйте управление, чтобы дети не могли играть с управлением варочной панелью.
• Прибор не предназначен для использования лицами с ограниченными умственными способностями. Всегда находитесь рядом с плитой, если

варить масти, сало или масло. В результате интенсивного нагрева они могут воспламениться.

• Если варочная панель установлена над ящиком, не храните в нем легковоспламеняющиеся предметы.

5

Защита окружающей среды

Варочная панель была разработана с учетом защиты окружающей среды.

Будьте и вы экологически сознательными.

При каждом приготовлении используйте адекватную мощность и при выборе зоны нагрева всегда учитывайте размер используемой посуды. Передача тепла наилучшая, если размер дна посуды совпадает с размером зоны нагрева.

Непосредственно перед окончанием приготовления выключите зону нагрева и не снимайте посуду, чтобы использовать остаточное тепло, накопленное в ней. Так вы сэкономите энергию.

Если возможно, используйте крышки, чтобы уменьшить потери от испарения.

Сбор и переработка использованных приборов.

Никогда не выбрасывайте ненужный прибор в обычные бытовые отходы.

Сдавайте ненужный прибор в специализированные пункты сбора.

Сдавая бытовые приборы на переработку, вы предотвращаете негативное воздействие на окружающую среду и здоровье людей. Экономьте энергию и ресурсы сырья.

Дополнительную информацию вы получите в вашем магазине, местном управлении или на сайте www. envidom.sk.

J 1

Следовательно, p^{a + 1} = p^a - p^a

Четырёхугольник J показан на рисунке 1.

a jy aay Jull l 12

eaaal 1

aal

Следовательно, y = 111

aalg

("a", "b", "c", "d", "e", "f", "g", "h", "i",

J 1

jolial jll

aIolal 1go aea e jil

1.1

2.1

(1.2.1)

aalaae aae

1.2.2, 1.2.3).

(1.2.4)

1.25

дууее 1.2.6

Жиа 124 Жиа 20 (1.2.7)

LgS

.1.3

биол coo

аиллл joo

а б 5

е, (д, с

1.3.10

(1.3.2). V230 а#

~ V240-220

(1.3.3).

KW6,8 60 a

KW7,860<

S_ΔAOB = 1/2 · AO · OB = 1/2 × OA × 3

~ V240-220

A0

∴ 60 = a + b

60

-220 1

аалил жил 1жил V240

(1.3.3,1.3.4)

\( \frac{1}{2} \)	\( - 3\mathrm{\;V}{240} - {220} \)
M4	\( \mu \) 60 \( \mu \) 60
A6,5	\( \mu \) 60

الترجمة ب就业岗位	~N3V 415-380
A1	\( ρ\omega \)60\( ^{2} \)
A3	\( ρ\omega \)60\( ^{2} \)
الترجمة ب就业岗位	~N2 V415-380
A6	\( ρ\omega \)60\( ^{2} \)
A9	\( ρ\omega \)60\( ^{2} \)

Лулалилл жИбу жИаII Иа

CEE/336/89CEE/23/73

ж ж

(2.13)

2.3

(2.3.1,2.3.2)

(2.4.2)jjbnaiol

5.1

aannll, jy

，

.

2.4 aoll

(2.4.2,2.4.3) -1/2 (2.4.1)

∴ S ΔOBC = S ΔCOD + S_ΔBOC

2.7 а

элюллоо. аолаи Жуиуе

12.00 (2.7.1)

.(2.7.2)

Элаал жааеалл 8жоо

5 5 5 5

（2.7.3）

+ж1иабглжх

2.8

:абц

5 5 5

（2.8.1）.

（2.8.2）=，

∴ S ΔOBC = S ΔCOD + S ΔBOC - S ΔBOC

aaiiie 10gall aia 1yill. (2.8.3)

(2.8.4)

一、一、一、一、一、一、一、一、一、一、一、一、一、

(2.8.5)

Df ghkmo

1

y 1x 1 + y 2x 2 = 0

(2.8.6) 00

x²y² + 5xy + 1 = 1² ⇒ y = - 1/2x + 1

+abwglj(2.8.7)

5 2.8.8

gagaiia 1

a 1

a

0

a i + 1 = 1/2 · ( r i² + s_i²)

00

10 1

∴ c( ,y 1,y 2)

(2.8.12)

a. y 有 all 若 y ≠ x 且 x ≠ y 无解; y 有 all 若 y ≠ x 且 x ≠ y 无解

-0

(2.8.14)

10m

60

1. jia 2. jiu 3. jiu 4. jiu 5. jiu

∴ S ΔOBC = S ΔCOD + S_ΔBOC

9.2

∴ abc ≤ 1 或 21

1D 2

(2.9.1)

yjg jzgl. 1

aiaiial o gall sall.

10.2

1 1

(2.10.1)

aill jaiy golll aaii gill

J (2.10.2)

oJzll alab! iic aiaial.

all jai jai jai ci ci

j00 j00 j00 j00 j00 j00

8jll jll 8jll

(2.10.3)

11.2 3

a 1

12.2 aaii

jia 1

j 1

aiall jillie aH

jai jia lii, jai

Lgge gie, eey

a i aai 的最小值为 k .

aiau aiauall ciL gai ybi H

aaiia

.13.2

a#i i

3

Aolal 1

：

abwgljll jll

( x) = 1/2x + 1

Joo 2

xla 11, c0j

∴ S 四边形 AOBC = S ΔABC + S_ΔAOB

Jaaa

∴ y = 1

yssu 1

a

j j 1 j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j

∴ S ΔOBC = S ΔCOD + S ΔBDO - S ΔBOC

aannnnnne

j 1

.

jia jia jia bao jie zai Jia xiao

a1gbs aiaaa Jaoiin y. cJai

(3.1.1)

15

(3.1.2)

__SUPPIMER__

Следовательно, A1 = 20√5, A2 = 10√5, следовательно, A = 2√5.

1/2 * ((1 + 1)/2 - (1 - 21)/2) = (1 + 1)/2 - (1 - 21)/2 = (1 + 1)/2

1 1

(4.1.1)

J4.1.2(

i jdoj Jdai Jia 1

∴ S ΔOBC = S ΔCOD + S ΔBOC - S ΔBOC

i

)4.1.3(

Aisall sall gj jll

Saaai jiaali

.（4.1.3）

aiall caiuall ie lyj Jabj

Jaeell 1yI aag jssu J Saa

iui iui iuiuall piui jaiiu

Jia#i Jia#i

jio 1000

aiey

aill jall ajjll lall

Sio 1

111 111 111

a

iia 15

auiial auii iuiiaui

oLla jSs laie laaiae

auiia iii jll jil

a ball Jia xin jilai jiu

aill lilai jai jali

jiaaiill jiall jiaiic lbae Jaeiu

jaiy 5i aai jai bai jie bai

∴ S ΔOBC = S ΔCOD + S_ΔBOC

j 1

∴ a 1 = 1,b 2 = 9

Инструкция по эксплуатации

Очень важно: полностью прочтите данное руководство перед использованием платы.

Данное руководство составлено таким образом, что тексты связаны с соответствующими рисунками.

Идентификация

Определите модель вашей плиты (a",b", "c",d",e",f",g",h",i",j",k",l",m", n",o"), сравнивая количество и расположение горелок вашего прибора с иллюстрациями.

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не планируете устанавливать духовой шкаф под плитой, необходимо установить защитную деревянную панель размеров, указанных в (1.2.4). Приклейте пенополиуретановый уплотнитель по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте её в отверстие (1.2.6). Закрепите её на мебели с помощью четырёх крепёжных элементов, входящих в комплект (1.2.7). Не используйте трудноудаляемые материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• Из 5 жил: а) тёмно-синий, б) голубой, в) коричневый, г) красный, д) зелёно-жёлтый. (1.3.1) Подготовлено для плиты на 230 В. (1.3.2)
• Подготовлено для плиты на 220-240 В~: см. таблицу. (1.3.3)
• Общая мощность: плита 60 см — 6,8 кВт, плита >60 см — 7,8 кВт

220-240V~	Int. nominal per fases
Placa de 60 cm	30 A
Placa >60cm 34	A

• Если тип подключения не 220-240 В~, отсоедините кабель и выполните подключение по схемам (1.3.3, 1.3.4).

220-240V 3~ Int. nominal per fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal per fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal per fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Aquest aparell es conforme a les directives europees 73/23/CEE i 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который должен следовать инструкциям и схемам производителя.

Для стеклокерамики подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны приготовления. У вас есть несколько конфорок для размещения посуды. Выбирайте ту, которая лучше всего подходит по размеру посуды. 2.2 Как включить плиту. Нажмите ① в течение 3 секунд, чтобы включить плиту, и индикаторы различных зон приготовления активируются.

Примечание: если активирована функция защиты от детей, для выбора конфорки необходимо отключить её, нажав и удерживая клавишу в течение 3 секунд (2.13).

2.3 Активация конфорки. Активируйте конфорку, на которую вы поставили посуду, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажав + (2.4.2).

Примечание: если вы не выберете конфорку в течение более 5 секунд, плита автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте её, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойной фокус, тройной фокус. После выбора мощности нажмите , и активируется двойной фокус (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), активируется тройной фокус. Чтобы отменить его, нажмите ( , 2.6 Фоновый фокус. Этот фокус можно использовать по кругу или совместно, как фоновый фокус. Нажмите, чтобы активировать, и нажмите снова, чтобы деактивировать.

Рекомендация: в моделях с галогеновыми фокусами освещение очень интенсивное, и рекомендуется не смотреть на него, когда оно работает без емкости.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При подключении плиты цифры часов мигают и показывают 12:00 (2.7.1). Отрегулируйте время с помощью клавиш +, (2.7.2). Повторяйте эту операцию каждый раз при отключении или при перебоях в подаче электроэнергии.

Чтобы изменить время, нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Часы начнут мигать, и вы услышите звуковой сигнал. Отрегулируйте время с помощью клавиш +, -

2.8 Выбор времени.

Модели abc: После активации фокуса и выбора мощности у вас есть 5 секунд мигания, чтобы нажать клавишу (2.8.1). Выберите нужное время, нажимая +, - (2.8.2). Через пять секунд время будет подтверждено, и вы увидите время и светящуюся точку под значком таймера фокуса (2.8.3). Чтобы изменить или посмотреть оставшееся время, нажмите на значок таймера фокуса (2.8.4). Чтобы отменить программирование, нажмите клавиши +, - одновременно (2.8.5).

Модели dfghkmo: После активации фокуса и выбора мощности нажмите клавишу над часами. Вы увидите, что появляется и каждый фокус (2.8.6). Нажмите + для фокуса, который хотите установить по таймеру, и он начнет мигать (2.8.7). Выберите время с помощью

+, над часами (2.8.8). Через 5 секунд время будет подтверждено, и вы увидите попеременно мощность и на таймере фокуса. Когда запрограммированное время истечет, прозвучит звуковой сигнал, и 00 будет мигать. Чтобы отменить таймер, нажмите - над значком, пока не увидите 00

Примечание: таймер автоматически выключится, если вы потратите более 10 секунд на выбор времени.

Модели e: После активации фокуса и выбора мощности снова нажмите клавишу выбора фокуса, который хотите установить по таймеру, и вы увидите, что появляется (2.8.11). Выберите время с помощью +, - (2.8.12) и подтвердите, снова нажав клавишу таймера фокуса (2.8.13). Мощность будет отображаться с красной точкой, что означает, что фокус установлен по таймеру. Звуковой сигнал и индикация - предупреждают, что запрограммированное время истекло (2.8.14). Нажмите любую клавишу, и звуковой сигнал прекратится.

Примечание: таймер автоматически выключится, если вы потратите более 10 секунд на выбор времени.

Соображения по таймеру: Если уровень мощности равен 9, максимальное время таймера составляет 60 минут. Если он другой, максимальное время может составлять 99 минут.

После истечения запрограммированного времени будильник будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы затем автоматически перейти к температуре поддержания.

Модели abc: Активируйте конфорку и доведите мощность до максимума, перемещая ползунок. Вы увидите, что на дисплее выбранной конфорки появится буква R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать уровень от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и на дисплее будут поочередно отображаться R и мощность. Как только будет достигнута максимальная температура, R исчезнет, и останется мощность поддержания. Конфорка продолжит работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите

на значок запрограммированной конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока не увидите 9 и точку (2.9.3). Регулируйте мощность, нажимая. Рекомендуется выбирать уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет активирован, и на дисплее будет отображаться мощность, за которой следует точка (2.9.5). Когда будет достигнута максимальная температура, десятичная точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Стеклокерамика с ручками управления. Убедитесь, что конфорка, которую вы активируете, соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужном направлении, и загорится индикатор работы (2.10.2), который также указывает на остаточное тепло, когда конфорка выключена.

В моделях с двойной конфоркой или конфоркой с зоной расширения, при повороте ручки влево регулируется часть конфорки, а при повороте вправо регулируется вся конфорка (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить. 2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение некоторого времени, которое зависит от выбранной мощности, и на конфорках, которые еще горячие, отображается H или точка. Не прикасайтесь к конфоркам. Вы можете обжечься.

Внимание: если произойдет отключение электроэнергии, при восстановлении питания индикация H не будет отображаться, даже если зона приготовления горячая. Примите это во внимание.

2.13 Функция блокировки. Для предотвращения манипуляций со стороны детей. Нажмите и удерживайте клавишу в течение 3 секунд, и вы активируете блокировку. Чтобы разблокировать, повторите операцию.

Рекомендации:

Избегайте ударов посуды о стекло. - Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты, если только дно не имеет защиту из нержавеющей стали.

• Не следует включать конфорки без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру используемой конфорки, и центрируйте ее на зоне нагрева.
• Не перемещайте прибор, так как можно поцарапать стекло. Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности.
• Не лейте холодную воду непосредственно на горячую варочную панель.

Внимание: прерывистая работа зон нагрева не является неисправностью. Они включаются и выключаются на более или менее длительные периоды в зависимости от выбранной мощности.

3

Техническое обслуживание и чистка

• Никогда не используйте пароочиститель.
• Регулярно очищайте поверхность плиты после ее остывания. Не используйте абразивные средства или губки. Протирайте ее влажной тканью с мыльной водой (3.1.1).
• Раз в неделю проводите глубокую очистку с использованием специальных средств для стеклокерамики. Рекомендуем VITRO-CLEN для очистки и ухода за стеклокерамической поверхностью.
• Сильные загрязнения удаляйте скребком для стекла (3.1.2).
• Если на плиту случайно попал сахар, сахаросодержащие продукты или пластик, удалите их как можно скорее скребком, пока поверхность еще горячая. Если не сделать это сразу, могут остаться постоянные пятна.
• Следите за тем, чтобы лезвие скребка было в хорошем состоянии. Если оно повреждено, замените его.

Безопасность

• Схема сети, питающей плиту, должна иметь всеполюсный выключатель с расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться авторизованным установщиком, который должен следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, и иметь розетку с заземлением в соответствии с правилами.
• Если кабель поврежден, его должна заменить служба послепродажного обслуживания или аналогичный квалифицированный персонал, чтобы избежать опасности.
• Варочная панель оснащена внутренним ограничителем температуры, который отключает панель, если плита перегревается.
• После каждого использования выключайте панель с помощью контроллера.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту, пока не замените стекло (4.1.1).
• В случае перелива на клавиши управления плита останавливается и подает звуковой сигнал (4.1.2).
• Если вы слишком долго нажимаете на датчик или если какой-либо предмет активирует датчики, плита останавливается и подает звуковой сигнал (4.1.3).
• Не ставьте на датчики посуду с горячим дном, так как вы можете обжечься, нажимая на них (4.1.3).
• Следите, чтобы дети не приближались к плите, так как поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы они не могли играть с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями. Будьте рядом с плитой, когда готовите блюда или продукты с жиром или маслом. Чрезмерный нагрев может привести к их воспламенению.
• Если плита установлена над ящиком, не храните в нем легковоспламеняющиеся предметы.

Окружающая среда

Плита была разработана с учетом сохранения окружающей среды.

Уважайте окружающую среду. Используйте подходящую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна.

Когда приготовление завершено, оставьте посуду на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

Всегда используйте крышку, когда это возможно, чтобы уменьшить потери тепла из-за испарения.

Утилизация отходов электрического и электронного оборудования.

Не выбрасывайте приборы вместе с бытовыми отходами.

Отнесите вашу плиту в специальный пункт приема.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономит энергию и ресурсы.

Если вам нужна дополнительная информация, обратитесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

Важно: полностью прочтите данное руководство перед использованием плиты.

Данное руководство составлено таким образом, чтобы тексты были связаны с соответствующими рисунками.

Идентификация

Определите модель вашей плиты (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Установка в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под плитой, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановый уплотнитель по внешнему контуру плиты для обеспечения хорошей фиксации (1.2.5). Переверните плиту и вставьте ее в проем (1.2.6). Закрепите ее на мебели с помощью четырех прилагаемых крючков (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• Из 5 проводов: а) тёмно-синий, б) голубой, в) коричневый, г) красный, д) жёлто-зелёный. (1.3.1) Подготовлено для плиты на 230 В~ (1.3.2)
• Подготовлено для плиты на 220-240 В~, см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см 30 А

Плита >60 см 34 А

• Если тип подключения отличается от 220-240 В~, отсоедините кабель и выполните подключение по схемам (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato é conforme às direcitasves europeas 73/23/CEE e 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Использование

Для стеклокерамики подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как может оставить пятна на стекле плиты.

2.1 Выбор зоны приготовления. У вас есть несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. Нажмите ① в течение 3 секунд, чтобы включить плиту, активируются индикаторы различных зон приготовления.

Примечание: Чтобы включить плиту, если активирована блокировка от детей, отключите её, нажав и удерживая в течение 3 секунд клавишу (2.13).

2.3 Активация конфорки. Активируйте конфорку, поместив посуду и нажав на соответствующую клавишу (2.3.1, 2.3.2) или нажав + (2.4.2)

Примечание: Если вы не выберете конфорку в течение более пяти секунд, плита автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Конфорка тройная. После выбора мощности нажмите, чтобы включить конфорку (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), включится тройная конфорка. Для отмены нажмите ( , , , ). 2.6 Конфорка-источник. Эту конфорку можно использовать отдельно или вместе с другими, как конфорку-источник. Нажмите, чтобы активировать, и нажмите снова, чтобы деактивировать.

Рекомендация: на моделях с галогенными конфорками свет настолько интенсивный, что рекомендуется не смотреть на него прямо, когда он работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При подключении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, (2.7.2). Повторяйте эту операцию каждый раз, когда происходит отключение или перебой в подаче электроэнергии.

Чтобы изменить время, нажмите и удерживайте клавишу в течение пяти секунд (2.7.3). Часы начнут мигать, и вы услышите звуковой сигнал. Установите время с помощью клавиш +, -

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть пять секунд, пока индикатор мигает, чтобы нажать клавишу (2.8.1). Выберите необходимое время, нажимая +, - (2.8.2). Через пять секунд время будет подтверждено, и на дисплее отобразится время и светящаяся точка под значком таймера (2.8.3). Чтобы изменить или посмотреть оставшееся время, нажмите на значок таймера (2.8.4). Чтобы отменить программирование, нажмите клавиши +, - одновременно (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу + на часах. Появится 00 и индикатор на каждой конфорке (2.8.6). Нажмите + на конфорке, которую нужно установить по таймеру, и она начнет мигать (2.8.7). Выберите время с помощью +

на часах (2.8.8). Через пять секунд время будет подтверждено, и на дисплее будет попеременно отображаться мощность и индикатор таймера. По истечении времени прозвучит звуковой сигнал, и индикатор начнет мигать. Чтобы отменить таймер, нажмите - на значке, пока не исчезнет индикация.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно установить по таймеру, появится индикатор (2.8.11). Выберите время с помощью +, (2.8.12) и подтвердите, снова нажав клавишу выбора конфорки (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка работает по таймеру. Звуковой сигнал и индикация предупредят об окончании времени (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Соображения по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если он другой, максимальное время может быть 99 минут.

По истечении времени сигнал тревоги будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры T, чтобы автоматически перейти к температуре поддержания.

Модели abc: Активируйте зону и установите максимальную мощность. Нажмите на дисплей выбранной зоны (2.9.1). У вас есть пять секунд, чтобы выбрать желаемый уровень, рекомендуется уровень от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и мощность будет отображаться попеременно. При достижении максимальной температуры T исчезает R и мощность поддержания. Зона продолжит работать обычным образом. Если вы хотите отменить быстрый нагрев, нажмите на значок запрограммированной зоны и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока не увидите 9 и точку (2.9.3). Отрегулируйте мощность, нажимая, рекомендуются уровни от 3 до 6 (2.9.4). Через пять секунд быстрый нагрев будет подтвержден, и мощность будет отображаться с точкой (2.9.5). При достижении максимальной температуры десятичная точка исчезает, и конфорка продолжит работать обычным образом. Чтобы отменить быстрый нагрев, нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Конфорки с ручками. Убедитесь, что конфорка, которую вы собираетесь использовать, соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в желаемое положение, и загорится индикатор работы (2.10.2), который указывает на остаточное тепло, когда конфорка выключена.

На моделях с двойной или тройной конфоркой, поворачивая ручку влево, регулируется часть конфорки, а поворачивая ручку вправо, регулируется вся конфорка (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить. 2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение времени, которое зависит от выбранной мощности, и на конфорках, которые еще горячие, отображается H или точка. Не прикасайтесь к этим конфоркам, есть риск ожога.

Внимание: если произойдет отключение электроэнергии, при восстановлении питания индикация H не будет отображаться, даже если зона нагрева все еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Для предотвращения манипуляций со стороны детей. Удерживайте клавишу в течение 3 секунд, и блокировка активируется. Чтобы разблокировать, повторите операцию.

Рекомендации:

Избегайте ударов посуды о стекло. - Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле, если только дно не защищено нержавеющей сталью. - Конфорки не должны работать без посуды. - Дно посуды должно быть плоским и сухим.

• Следите, чтобы диаметры посуды были больше или равны зоне нагрева, которую вы собираетесь использовать, и центрируйте ее над зоной нагрева. Старайтесь не двигать посуду, так как это может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте плиту в качестве рабочего стола. Не лейте холодную воду непосредственно на горячую плиту.

Внимание: функция работает как прерывистое отключение зон нагрева, это не неисправность. Зоны включаются и выключаются на более или менее длительные периоды в зависимости от желаемой мощности.

3

Техническое обслуживание и чистка

Не используйте пароочиститель. - Регулярно очищайте поверхность вашей плиты, когда она остынет. Не используйте абразивные средства или губки. Протирайте влажной тканью с мыльной водой (3.1.1). - После очистки тщательно протрите поверхность специальными средствами для стеклокерамики. Рекомендуем использовать VITRO-CLEN для очистки и ухода за вашей стеклокерамической поверхностью. - Сильные загрязнения удаляйте скребком для стекла (3.1.2). - Если сахар, сахаросодержащие продукты или пластик случайно расплавились на плите, немедленно удалите их скребком, пока поверхность еще горячая. В противном случае могут остаться постоянные пятна. - Используйте лезвие скребка в хорошем состоянии, заменяйте его при малейшем повреждении.

Безопасность

• Схема сети, питающей плату, должна быть оснащена всеполюсным разъединительным выключателем с расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться квалифицированным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, и иметь розетку с заземлением, соответствующим нормативам.
• Если кабель поврежден, он должен быть заменен сервисной службой или аналогичным квалифицированным персоналом, чтобы избежать опасности.
• Плита оснащена внутренним ограничителем температуры, который отключает плиту в случае чрезмерного нагрева.
• После каждого использования отключайте плиту с помощью ее контроллера.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту и не заменяйте стекло самостоятельно (4.1.1).
• В случае перелива жидкости на сенсорные клавиши плита отключится и подаст звуковой сигнал (4.1.2).
• Если вы удерживаете какой-либо датчик слишком долго или какой-либо предмет активирует датчики, плита отключится и подаст звуковой сигнал (4.1.3). Не ставьте на датчики посуду с горячим дном, так как можно обжечься при нажатии (4.1.3).
• Держите маленьких детей подальше: поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы дети не могли играть с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда оставайтесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерный нагрев может вызвать их воспламенение.
• Если плита установлена над ящиком, не храните в нем легковоспламеняющиеся предметы.

Окружающая среда

Плита была разработана с учетом охраны окружающей среды.

Берегите окружающую среду. Используйте подходящую мощность для каждого вида приготовления и выбирайте посуду, соответствующую количеству приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна. По окончании приготовления, если хотите, оставьте посуду на месте, чтобы использовать остаточное тепло. Таким образом вы сэкономите энергию.

Всегда используйте крышку, когда это возможно, чтобы уменьшить потери тепла при испарении.

Утилизация отходов электрического и электронного оборудования.

Не выбрасывайте прибор вместе с обычными бытовыми отходами.

Сдайте вашу плиту в специальный пункт приема.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды и позволяет сэкономить энергию и ресурсы.

Для получения дополнительной информации обращайтесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

Важно: перед использованием плиты внимательно прочитайте данное руководство.

Тексты и рисунки в данном руководстве взаимосвязаны.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок с изображениями.

1 Установка

1.1 Снятие упаковки. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные, указанные на табличке с характеристиками (1.2.1), и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если под плитой не требуется устанавливать духовой шкаф, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановое уплотнение по периметру плиты для обеспечения полной герметичности (1.2.5). Переверните плиту и вставьте ее в вырез в мебели (1.2.6). Закрепите плиту на мебели с помощью четырех крепежных элементов (1.2.7). Не используйте трудноудаляемые материалы, например, силикон. 1.3 Подключение к электрической сети. В комплекте с плитой всегда поставляется электрический кабель.

Кабель имеет пять жил: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) желто-зеленый. (1.3.1) Плита подготовлена для напряжения 230 В~ (1.3.2) Плита подготовлена для напряжения 220-240 В~: обратитесь к таблице (1.3.3) - Общая мощность: плита 60 см, 6,8 кВт; плита >60 см, 7,8 кВт

220-240 В~ Номинальный ток на фазу

Плита 60 см: 30 А

Плита 60 см: 34 А

• Если тип подключения не 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int.	Nominala faseka
60 cm-ko plaka	14 A
>60 cm-ko plaka	16,5 A
380-415V 3N~ Int.	Nominala faseka
60 cm-ko plaka	11 A
>60 cm-ko plaka	13 A
380-415V 2N~ Int.	Nominala faseka
60 cm-ko plaka	16 A
>60 cm-ko plaka	19 A
Aparatu honek Europaoko 73/23/CEE eta89/336/CEE zuzentarauak betetzen ditu.

Рекомендация: Плита должна быть установлена квалифицированным установщиком, который должен следовать инструкциям и схемам производителя.

Использование

На стеклокерамических конфорках можно использовать глиняную, медную или нержавеющую посуду. Алюминиевая посуда, однако, не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны приготовления. У вас есть несколько конфорок для размещения посуды. Выберите подходящую, учитывая размер используемой посуды. 2.2 Включение плиты. Нажмите и удерживайте клавишу в течение 3 секунд, и плита включится. На всех зонах нагрева активируются индикаторы.

Примечание: для возможности выбора, если активирована функция защиты от детей, её необходимо предварительно деактивировать. Для этого нажмите и удерживайте клавишу в течение 3 секунд (2.13)

2.3 Активация конфорки. Активируйте конфорку, на которой установлена посуда, нажав соответствующую клавишу

нажмите (2.4.2) (2.3.1, 2.3.2). или +

Примечание: у вас есть 5 секунд для выбора конфорки. Если это время истекло и вы не

выбрали конфорку, плита автоматически выключится в качестве меры безопасности.

2.4 Выбор мощности. Выберите желаемую мощность, проведя пальцем по полосе (2.4.1) или используя клавиши + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите , и активируется двойная конфорка (2.5.1, 2.5.3). Если снова нажать (2.5.2) или (2.5.4), активируется тройная конфорка. Для отмены специальных конфорок нажмите ( , , , ). 2.6 Конфорка для противней. Эту конфорку можно использовать в круговом режиме или вместе с другой в качестве конфорки для противня. Для активации этой конфорки нажмите . При повторном нажатии она деактивируется.

Рекомендация: В моделях с галогенными конфорками, когда конфорка включена, рекомендуется не смотреть прямо на неё, если на ней нет посуды, так как свет очень яркий.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. При подключении плиты цифры часов начинают мигать и показывают 1200 (2.7.1). Для установки желаемого времени нажмите клавиши +, - (2.7.2). То же самое делайте при каждом отключении плиты или перебоях с электропитанием.

Для изменения времени нажмите и удерживайте клавишу L в течение 5 секунд (2.7.3). Часы начнут мигать, и вы услышите звуковой сигнал. Выберите желаемое время, нажимая клавиши + и -.

2.8 Выбор длительности

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд, чтобы нажать мигающую клавишу (2.8.1). Выберите желаемую длительность, нажимая клавиши +, - (2.8.2). По истечении пяти секунд выбранная длительность будет подтверждена, и под значком таймера конфорки появятся выбранное время и светящаяся точка (2.8.3). Для изменения длительности или просмотра оставшегося времени снова нажмите на значок таймера конфорки (2.8.4). Для отмены программирования нажмите клавиши + и - одновременно (2.8.5)

Модели dfghkmo: После активации конфорки и

После выбора мощности нажмите клавишу + на таймере. На каждом фокере появятся 00 и точка (2.8.6). Нажмите клавишу + на фокере, который нужно таймировать, и изображение начнет мигать (2.8.7). Выберите продолжительность, нажимая клавиши + и - на таймере (2.8.8). Через 5 секунд выбранная продолжительность будет подтверждена, и на таймируемом фокере будут попеременно отображаться мощность и точка. По истечении времени прозвучит звуковой сигнал, и изображение 00 начнет мигать. Чтобы отменить таймирование, нажимайте клавишу - над значком 00, пока не увидите 00.

Примечание: если при выборе продолжительности вы потратите более 10 секунд, таймер автоматически выключится.

Модели e: После активации фокера и выбора мощности нажмите клавишу выбора фокера, который нужно таймировать. Появится точка (2.8.11). Выберите продолжительность, нажимая клавиши + (2.8.12), и подтвердите, снова нажав клавишу таймируемого фокера (2.8.13). Рядом с выбранной мощностью появится точка; эта точка будет указывать, что фокеру задана продолжительность. Звуковой сигнал и мигающее изображение - означают, что время истекло (2.8.14). Нажмите любую клавишу, и звук исчезнет.

Примечание: если при выборе продолжительности вы потратите более 10 секунд, таймер автоматически выключится.

При таймировании учтите

следующее: Если максимальный уровень мощности равен 9, максимальное время таймера составит 60 минут. Если уровень мощности другой, продолжительность таймера может составлять до 99 минут. По истечении времени будет звучать сигнал тревоги, пока вы не нажмете любую другую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Достигается максимальная температура, затем автоматически переходит в режим поддержания температуры.

Модели abc: Активируйте фокер и установите максимальную мощность. Нажмите 110, и на дисплее выбранного фокера появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через 5 секунд быстрый нагрев будет подтвержден, и будут попеременно отображаться изображение R и мощность. После достижения максимальной температуры изображение R

исчезнет, и будет видна только поддерживающая мощность. Фокер продолжит работу в обычном режиме. Если вы хотите деактивировать функцию быстрого нагрева, нажмите на значок запрограммированного фокера и выберите другую мощность.

Модели dfghjklmo: Выберите фокер и установите максимальную мощность, удерживая клавишу +, пока не увидите 9 (9 и точка) (2.9.3). Отрегулируйте мощность, нажимая клавишу. Рекомендуется выбирать между уровнями 3 и 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и будут видны мощность и точка (2.9.5). После достижения максимальной температуры точка исчезнет, и фокер продолжит работу в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированного фокера и выберите другую мощность.

2.10 Регулятор мощности. Убедитесь, что выбранная конфорка — та, которую вы собираетесь использовать (2.10.1). Поверните регулятор в нужную сторону, и загорится индикатор работы (2.10.2). Этот индикатор также показывает, что конфорка еще горячая после выключения.

На моделях с двойной конфоркой или конфоркой-решеткой поворот регулятора влево регулирует часть конфорки, а вправо — всю конфорку (2.10.3).

2.11 Выключение конфорки. Выберите положение «0» на регуляторе конфорки, которую нужно выключить.

2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение некоторого времени в зависимости от выбранной мощности. На горячих конфорках отображается символ «H» или точка. Не прикасайтесь к этим конфоркам, чтобы не обжечься.

Примечание: Если произошло отключение электроэнергии, при ее повторном включении символ «H» не отображается, даже если зона приготовления все еще горячая. Учитывайте это.

2.13 Блокировка. Чтобы дети не могли пользоваться плитой, нажмите и удерживайте клавишу в течение 3 секунд — блокировка активируется. Для разблокировки повторите то же самое.

Рекомендации:

Не ударяйте посудой по стеклянной поверхности.

Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле, если только ее дно не имеет защитного покрытия из нержавеющей стали.

Конфорки не должны работать без посуды на них. Дно посуды должно быть плоским и сухим. Убедитесь, что диаметр дна посуды равен или больше диаметра конфорки, и ставьте посуду в центр конфорки. По возможности не перемещайте посуду, чтобы не поцарапать стекло. Используйте плиту только для приготовления пищи, никогда не используйте ее как рабочую поверхность. Не лейте холодную воду на горячую плиту.

Внимание: Прерывистая работа зон нагрева не означает неисправность. В зависимости от выбранной мощности они будут включаться и выключаться с разными интервалами.

3

Обслуживание и чистка

• Не используйте пароочистители.
• Регулярно очищайте поверхность плиты после ее остывания. Не используйте абразивные средства или губки. Для очистки используйте влажную ткань и мягкое моющее средство (3.1.1).
• Периодически, когда плита полностью остынет, очищайте её специальными средствами для стеклокерамики. Для очистки и ухода за вашей стеклокерамической плитой рекомендуем использовать VITROCLEN. Для удаления пригоревших загрязнений используйте специальный скребок для стеклокерамики (см. 3.1.2).
• Если по неосторожности на плиту попал сахар, сахаросодержащее вещество или пластик и расплавился, немедленно очистите поверхность, пока плита еще горячая; в противном случае могут остаться несмываемые пятна. Лезвие скребка должно быть в хорошем состоянии; если это не так, замените его.

4

Безопасность

• Электрическая цепь плиты должна быть оснащена всеполюсным выключателем с расстоянием между контактами не менее 3 мм.
• Плита должна быть установлена квалифицированным установщиком в соответствии с инструкциями и схемами производителя.
• Электрическая установка должна соответствовать максимальной мощности, указанной на табличке с характеристиками, и иметь заземление в соответствии с нормами. Если кабель поврежден, его должен заменить сервисный центр или аналогичный квалифицированный персонал, чтобы избежать опасности.
• Конфорка оснащена устройством, ограничивающим внутреннюю температуру, которое отключает конфорку при перегреве.
• После использования выключайте конфорку соответствующим регулятором.
• Если стеклянная поверхность треснула или разбилась, немедленно отключите плиту от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту до замены стекла (см. 4.1.1).
• Если пища перекипела и попала на сенсорные кнопки, плита остановится и раздастся звуковой сигнал (см. 4.1.2).
• Если нажать на один из датчиков в течение длительного времени или если датчики активированы из-за какого-либо предмета, плита остановится и раздастся звуковой сигнал (см. 4.1.3).
• Не ставьте на датчики посуду с горячим дном, так как при нажатии на датчики можно обжечься (см. 4.1.3). Маленькие дети должны находиться на безопасном расстоянии от плиты, так как нагревающиеся поверхности могут сильно нагреваться, когда плита работает. Используйте блокировку, чтобы дети не могли играть с регуляторами.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда находитесь рядом с плитой, когда готовите пищу с жиром или маслом. Если они сильно нагреются, они могут воспламениться.
• Если плита установлена над ящиком, не храните в этом ящике легковоспламеняющиеся предметы.

5

Окружающая среда

Плита разработана для защиты окружающей среды. Она бережно относится к окружающей среде. Всегда используйте мощность, соответствующую каждому блюду, и при выборе посуды всегда учитывайте количество приготавливаемой пищи. Тепло передается лучше всего, когда дно посуды и диаметр зоны нагрева совпадают.

Когда закончите готовить, вы можете оставить посуду на той конфорке, где вы готовили; таким образом, вы можете использовать остаточное тепло и сэкономить энергию. Всегда используйте крышку для поддержания температуры, так как тепло теряется через пар.

Управление отходами электрического и электронного оборудования.

Не смешивайте прибор с обычными бытовыми отходами. Сдайте вашу плиту в специальный центр сбора отходов.

Переработка бытовых приборов предотвращает вредные последствия для здоровья и окружающей среды, а также позволяет экономить энергию и ресурсы.

Если вы хотите получить дополнительную информацию, обратитесь в местные органы власти или в магазин, где вы купили плиту.
