2VFT320S - Cocina FAGOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de cocción vitrocerámica
Marca	Fagor
Modelo	2VFT320S
Número de fuegos	4 (según ilustración, fuegos múltiples incluidos doble/triple)
Tipo de fuegos	Vitrocerámica, fuegos halógenos (algunos modelos)
Dimensiones (An x F x Al)	60 cm (estándar) o >60 cm según variante
Alimentación eléctrica	220-240 V~, 30 A (para 60 cm) o 34 A (>60 cm)
Potencia total	6,8 kW (60 cm) / 7,8 kW (>60 cm)
Funciones principales	Fuego doble/triple, Grand Plat, calentamiento rápido, temporizador, bloqueo infantil
Control	Electrónico táctil deslizante (barra + teclas + y -)
Pantalla	Digital (hora, potencia, programación)
Temporizador	Programable hasta 99 minutos (máx. 60 min en potencia 9)
Seguridad	Bloqueo de mandos, apagado automático tras 5 s sin selección, sensor de sobrecalentamiento, indicación de calor residual
Mantenimiento y limpieza	Limpiar con paño húmedo y agua jabonosa, rasqueta para suciedad incrustada, producto específico vitrocerámica (VITROCLEN)
Instalación	Empotrado en mueble con junta de espuma, fijación mediante clips
Conexión	Cable 5 hilos (azul oscuro, azul claro, marrón, rojo, verde/amarillo) para 230 V~ o 220-240 V~
Compatibilidad de recipientes	Cerámica, cobre, inox (evitar aluminio excepto fondo inox)
Peso	Aproximadamente 10 kg (estimación)

Preguntas frecuentes - 2VFT320S FAGOR

¿Cómo encender la placa de cocción?

Presione la tecla ① durante 3 segundos. Los indicadores de las zonas de cocción se encienden. Si la seguridad infantil está activada, desactívela primero presionando la tecla de bloqueo durante 3 segundos.

¿Cómo activar la seguridad infantil?

Presione la tecla de bloqueo (símbolo candado) durante 3 segundos. Para desactivar, repita la misma operación.

¿Qué hacer en caso de fisura de la vitrocerámica?

Desconecte inmediatamente el aparato para evitar cualquier riesgo de electrocución. No use la placa y contacte al servicio postventa para reemplazar el vidrio.

¿Cómo ajustar el tiempo de cocción?

Después de seleccionar el fuego y la potencia, presione la tecla temporizador. Ajuste el tiempo con + o -, se valida automáticamente después de 5 segundos. El tiempo máximo es de 99 minutos (60 min en potencia 9).

¿Por qué la placa de cocción se apaga sola?

Si espera más de 5 segundos sin seleccionar un fuego después del encendido, la placa se apaga automáticamente por seguridad. Del mismo modo, un derrame sobre las teclas de control o una pulsación prolongada (>10 s) provoca la parada con señal sonora.

¿Cómo usar el fuego doble o triple?

Seleccione el fuego y luego ajuste la potencia. Presione la tecla dedicada (símbolo círculo concéntrico) para activar el doble, una segunda vez para el triple. Para cancelar, presione de nuevo hasta volver al simple.

¿Qué recipientes son adecuados?

Los recipientes de cerámica, cobre o inox son adecuados. Evite el aluminio porque puede dejar manchas. El fondo debe ser plano, seco y de diámetro al menos igual al del fuego.

¿Qué significa el símbolo 'H' mostrado en un fuego?

La 'H' indica que la zona de cocción aún está caliente (calor residual). No toque el fuego para evitar quemaduras. Atención: después de un corte de energía, este símbolo no se muestra aunque la zona esté caliente.

¿Cómo limpiar la vitrocerámica?

Limpie después de enfriar con un paño húmedo y agua jabonosa. Para suciedad incrustada, use una rasqueta especial para vitrocerámica. Una vez por semana, aplique un producto específico como VITROCLEN para proteger la placa.

El aparato emite un pitido y se detiene, ¿qué hacer?

Esto puede deberse a un objeto colocado sobre las teclas táctiles o a una pulsación demasiado larga. Retire el objeto o suelte la tecla. Si el problema persiste, corte la alimentación unos segundos y vuelva a encender.

MANUAL DE USUARIO 2VFT320S FAGOR

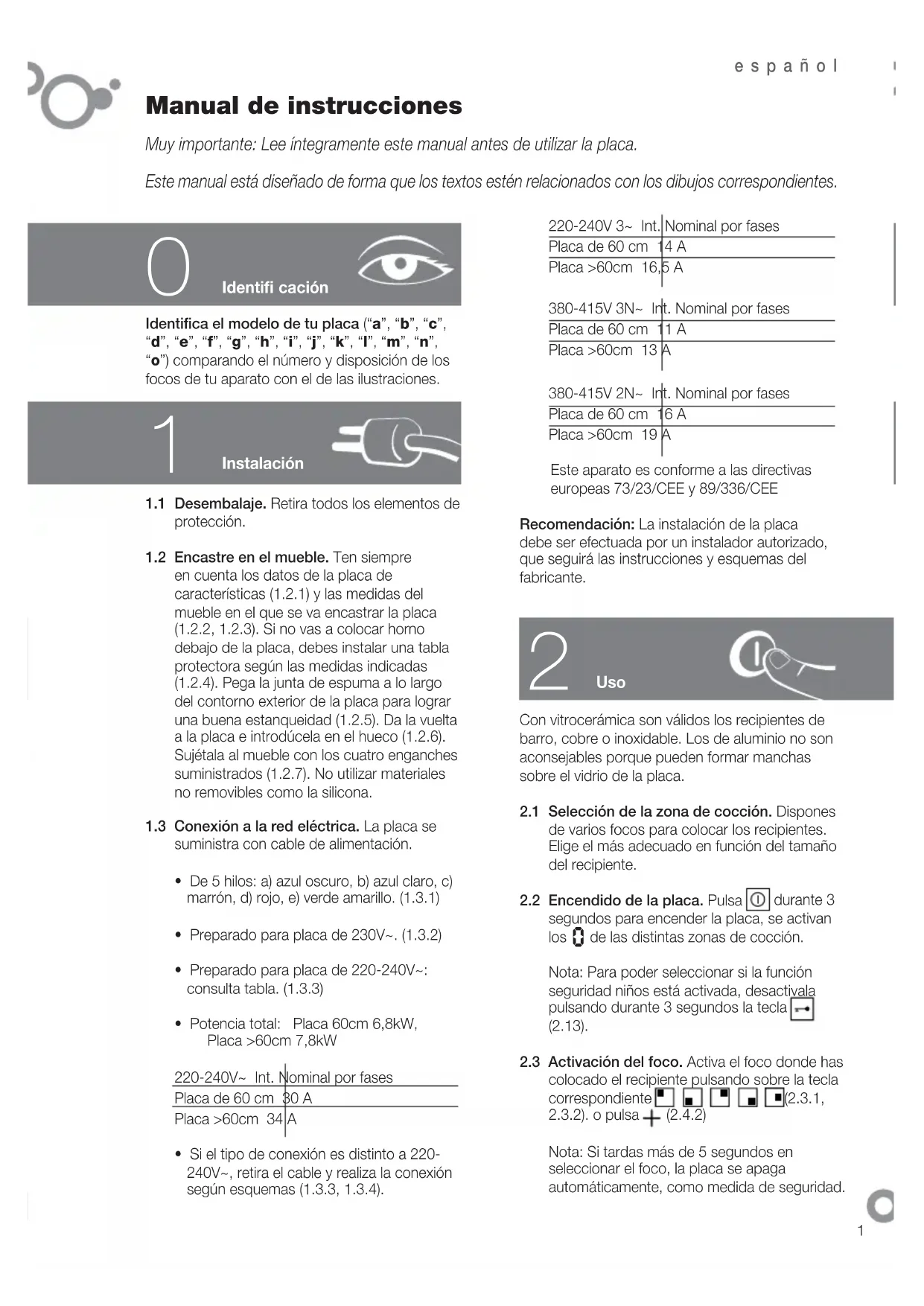

Manual de instrucciones

Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.

Identificación

Identifica el modelo de tu placa ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o") comparando el número y disposición de los focos de tu aparato con el de las ilustraciones.

1

Instalación

1.1 Desembalaje. Retira todos los elementos de protección. 1.2 Encastre en el mueble. Ten siempre en cuenta los datos de la placa de características (1.2.1) y las medidas del mueble en el que se va a encastrar la placa (1.2.2, 1.2.3). Si no vas a colocar horno debajo de la placa, debes instalar una tabla protectora según las medidas indicadas (1.2.4). Pega la junta de espuma a lo largo del contorno exterior de la placa para lograr una buena estanqueidad (1.2.5). Da la vuelta a la placa e introdúcela en el hueco (1.2.6). Sujétala al mueble con los cuatro enganches suministrados (1.2.7). No utilices materiales no removibles como la silicona. 1.3 Conexión a la red eléctrica. La placa se suministra con cable de alimentación.

• De 5 hilos: a) azul oscuro, b) azul claro, c) marrón, d) rojo, e) verde amarillo. (1.3.1) Preparado para placa de 230 V. (1.3.2)
• Preparado para placa de 220-240 V~: consulta tabla. (1.3.3)
• Potencia total: Placa 60 cm 6,8 kW, Placa >60 cm 7,8 kW

220-240 V~ Int. Nominal por fases

Placa de 60 cm 0 A

Placa >60 cm 34 A

• Si el tipo de conexión es distinto a 220-240 V~, retira el cable y realiza la conexión según esquemas (1.3.3, 1.3.4).

220-240V 3~ Int. Nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. Nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. Nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE

Recomendación: La instalación de la placa debe ser efectuada por un instalador autorizado, que seguirá las instrucciones y esquemas del fabricante.

Uso

Con vitrocerámica son válidos los recipientes de barro, cobre o inoxidable. Los de aluminio no son aconsejables porque pueden formar manchas sobre el vidrio de la placa.

2.1 Selección de la zona de cocción. Dispones de varios focos para colocar los recipientes. Elige el más adecuado en función del tamaño del recipiente. 2.2 Encendido de la placa. Pulsa ① durante 3 segundos para encender la placa, se activan los ② de las distintas zonas de cocción.

Nota: Para poder seleccionar si la referencia seguridad niños está activada, desactiva pulsando durante 3 segundos la tecla (2.13).

2.3 Activación del foco. Activa el foco donde has colocado el recipiente pulsando sobre la tecla correspondiente (2.3.1, 2.3.2) o pulsa + (2.4.2).

Nota: Si tardas más de 5 segundos en seleccionar el foco, la placa se apaga automáticamente, como medida de seguridad.

2.4 Selección de la potencia. Ajústala deslizando el dedo por la barra (2.4.1) o pulsando + o - (2.4.2, 2.4.3).

FOCOS ESPECIALES

2.5 Foco doble, Foco triple. Después de haber seleccionado la potencia, pulsa y activar el foco doble (2.5.1, 2.5.3). Si pulsas de nuevo (2.5.2) o (2.5.4) activar el foco triple. Para anular pulsa ( , , , ). 2.6 Foco fuente. Este foco puedes utilizarlo de forma circular o de forma conjunta, como foco fuente. Pulsa para activarlo y pulsa de nuevo para desactivarlo.

Recomendación: en los modelos con focos halógenos, la luz es tan intensa que se aconseja no mirar fijamente cuando está en funcionamiento sin el recipiente.

FUNCIONES DE TIEMPO

2.7 Puesta en hora. Al conectar la placa, los dígitos del reloj parpadean y marcan las 12.00 (2.7.1). Ajusta la hora con las teclas +, - (2.7.2). Realiza la misma operación cada vez que se desconecte o haya un corte de suministro eléctrico.

Para ajustar la hora, pulsa durante 5 segundos la tecla (2.7.3). La hora empezará a parpadear y oirás un pitido, ajústala con las teclas + y -.

2.8 Selección de tiempo.

Modelos abc: Una vez activado un foco y seleccionada la potencia, tienes 5 segundos de parpadeo para pulsar la tecla (2.8.1). Selecciona el tiempo necesario pulsando + o - (2.8.2). Tras cinco segundos el tiempo queda validado y se visualizará la hora y un punto luminoso bajo el icono del foco temporizado (2.8.3). Para modificar o ver el tiempo restante, pulsa sobre el icono del foco temporizado (2.8.4). Para anular la programación pulsa las teclas + y - simultáneamente (2.8.5).

Modelos dfghkmo: Una vez activado un foco y seleccionada la potencia, pulsa la tecla + sobre el reloj. Aparece 00 y una en cada foco (2.8.6). Pulsa + del foco a temporizar y parpadeará (2.8.7). Selecciona el tiempo con + , sobre

el reloj (2.8.8). Tras 5 segundos el tiempo queda validado y se visualizará de forma alternativa la potencia y en el foco temporizado. Transcurrido el tiempo emitirá una señal acústica y parpadeará. Para anular la temporización pulsa – sobre el icono hasta visualizar.

Nota: El temporizador se apagará automáticamente si tardas más de 10 segundos en seleccionar el tiempo.

Modelo e: Una vez activado un foco y seleccionada la potencia, pulsa de nuevo la tecla de selección del foco a temporizar, aparece una indicación (2.8.11). Selecciona el tiempo con + (2.8.12) y valida pulsando de nuevo la tecla del foco temporizado (2.8.13). La potencia se visualizará con un punto que indica que el foco está temporizado. Una señal acústica y una indicación advierten que el tiempo ha concluido (2.8.14). Pulsa cualquier tecla y la señal acústica desaparecerá.

Nota: El temporizador se apagará automáticamente si tardas más de 10 segundos en seleccionar el tiempo.

Consideraciones sobre la temporización: Si el nivel de potencia es 9, el máximo tiempo a temporizar será de 60 min. Si es distinto, el máximo será de 99 min.

Una vez concluido el tiempo, la alarma sonará, pero no pulses ninguna tecla.

FUNCIONES DE PROGRAMACIÓN

2.9 Calentamiento rápido. Alcanza rápidamente la temperatura máxima para pasar de forma automática a la temperatura de mantenimiento.

Modelos abc: Activa un fuego y lleva la barra a la máxima potencia. Pulsa la tecla de función y aparece una indicación en el display del fuego seleccionado (2.9.1). Tienes 5 segundos para seleccionar el nivel deseado, se recomienda entre los niveles 3 y 6 (2.9.2). Tras cinco segundos, el calentamiento rápido queda validado y se visualizará la potencia de forma alternativa. Alcanzada la temperatura máxima, desaparece quedando la potencia de mantenimiento. El fuego seguirá funcionando de forma convencional. Si deseas cancelar el calentamiento rápido, pulsa el icono del fuego programado y selecciona una nueva potencia.

Modelos dfghjklmo: Selecciona un foco y ponlo a la máxima potencia pulsando + hasta visualizar un 9 y un punto 9. (2.9.3). Regula la potencia pulsando, se recomienda los niveles 3 a 6 (2.9.4). Tras 5 segundos, el calentamiento rápido queda validado y se visualizará la potencia seguida de un punto (2.9.5). Alcanzada la temperatura máxima, el punto decimal desaparece y el foco seguirá funcionando de forma convencional. Para cancelar la referencia, pulsa la tecla del foco programado y selecciona una nueva potencia.

2.10 Vitrocerámica con mandos. Asegúrate de que el fuego que va a actuar corresponde al fuego que quieres utilizar (2.10.1). Gira el mando a la posición deseada y se encenderá el piloto de funcionamiento (2.10.2) que también señala el calor residual cuando el fuego se apaga.

En los modelos con bajo o bajo fuente, girando el mando a la izquierda se regula una parte del bajo y girando el mando a la derecha se regula el bajo entero (2.10.3).

2.11 Apagado del foco. Selecciona la potencia del foco que deseas apagar. 2.12 Calor residual. Después de utilizar la placa, los focos se mantienen calientes por un tiempo que varía en función de la potencia seleccionada y se visualiza una H o un punto en los focos aún calientes. No toques esos focos, existe el riesgo de quemarse.

Atención: Si se produce un corte de corriente eléctrica, al restablecerse de nuevo, la indicación H no se visualizará aún estando caliente la zona de cocción. Ten en cuenta esta circunstancia.

2.13 Función bloqueo. Para evitar manipulaciones por parte de los niños. Ten pulsado durante 3 segundos la tecla y activarás el bloqueo. Para desbloquearlo repite la operación.

Recomendaciones:

• Evita golpes de los recipientes sobre el cristal.
• Los recipientes de aluminio no son aconsejables, pues podrían formar manchas sobre el vidrio, a no ser que tengan fondo con protección de acero inoxidable.
• Los focos de calor no deben funcionar sin recipiente.
• La base del recipiente ha de ser plana y estar seca.
• Cuida que los diámetros de los recipientes sean mayores o iguales al bajo a utilizar y centralo sobre el bajo de calor.
• Procura no mover los recipientes, podría rayarse el vidrio.
• Utiliza el aparato solo para la preparación de alimentos. No utilices la placa como mesa de trabajo.
• No viertas agua fría directamente en la placa cuando está caliente.

Atención: El funcionamiento discontinuo de las zonas de cocción no es una avería. Funcionan en periodos de encendido y apagado más o menos largos en función de la potencia deseada.

Mantenimiento y limpieza

No utilices limpiador de vapor. - Limpia a diario la superficie de tu placa cuando se haya enfriado. No uses productos o esponjas abrasivas. Limpia con un paño húmedo y agua jabonosa (3.1.1). - Una vez a la semana, limpia en profundidad con productos específicos para vitrocerámicas. Te recomendamos VITROCLEN para la limpieza y conservación de tu vitrocerámica. Las suciedades fuertemente adheridas se eliminan con el raspador de vidrio (3.1.2). - Si por descuido se quema azúcar, elementos azucarados o plástico sobre la placa, elimínalos cuanto antes con un raspador aún en caliente. De no hacerlo, pueden quedar manchas permanentes. - Utiliza la cuchilla del raspador en perfecto estado, reemplázala en caso de presentar algún deterioro.

Seguridad

• El circuito de la red que alimenta la placa debe tener un interruptor de corte omnipolar de al menos 3 mm de separación entre contactos.
• La instalación de la placa debe ser efectuada por un instalador autorizado que seguirá las instrucciones y esquemas del fabricante.
• La instalación debe estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente con toma de tierra reglamentaria.
• Si el cable está dañado, debe ser sustituido por su servicio postventa o personal cualificado con el fin de evitar un peligro.
• El aparato está equipado con un limitador de temperatura inferior que desconecta el aparato en caso de calentarse excesivamente la placa.
• Después de cada utilización, desconecta el foco mediante su control.
• Si la superficie del vidrio se agrieta o rompe, desconecta de inmediato el aparato de la red para evitar un posible choque eléctrico. No utilices la placa hasta sustituir el vidrio (4.1.1).
• En caso de desbordamiento sobre las teclas de mando, la placa se para y emite una señal acústica (4.1.2).
• Si mantienes pulsado algún sensor demasiado tiempo o hay algún objeto activando los sensores, la placa se para y emite una señal acústica (4.1.3).
• No coloques recipientes con el fondo caliente sobre los sensores, podrías quemarte al pulsarlos (4.1.3).
• Mantén alejados a los niños pequeños, las superficies de calentamiento pueden calentarse fuertemente durante su funcionamiento. Utiliza el sistema de bloqueo para evitar que puedan usar los mandos.
• Este aparato no está destinado a ser utilizado por personas con capacidades reducidas.
• Permanece siempre en las inmediaciones al cocinar platos o alimentos con grasa o aceite. El calor excesivo puede hacer que se inflamen.
• Si la placa está instalada por encima de un cajón, no deben guardarse objetos inflamables.

Medio ambiente

La placa ha sido diseñada pensando en la conservación del medio ambiente.

Respeta el medio ambiente. Utiliza las potencias adecuadas para cada cocción y selecciona los recipientes de tamaño adecuado a las cantidades de alimento que se vayan a preparar. Cuando el fondo del recipiente y el diámetro de la zona de cocción tienen el mismo tamaño, la transmisión de calor es óptima.

Al terminar la cocción, si lo deseas, deja el recipiente en el mismo lugar para utilizar el calor residual acumulado. De este modo ahorrarás energía.

Utiliza una tapa siempre que puedas para reducir la pérdida de calor por evaporación.

Gestión de residuos de aparatos eléctricos y electrónicos.

El símbolo indica que no debe eliminarse el aparato utilizando contenedores tradicionales para residuos domésticos.

Entrega tu placa en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o el establecimiento donde adquiriste la placa.

220-240V~ Int. nominal por fases

Placa de 60cm 30A

Placa >60cm 34A

• Si el tipo de conexión es distinto a 220-240V~, retira el cable y realiza la conexión según esquemas (1.3.3, 1.3.4).

• Si el tipo de conexión no es de 220-240V~, retira el cable y haz la conexión según esquemas (1.3.3, 1.3.4).

220-240V 3~ Int. nominal per fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal per fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal per fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Aquest aparell es conforme a les directives europees 73/23/CEE i 89/336/CEE

Consideraciones sobre la temporización: Si el nivel de potencia es 9, el tiempo máximo para temporizar es de 60 min. Si es diferente, el tiempo máximo podrá ser de 99 min.

Icono del fuego programado y selecciona una nueva potencia.

Modelos: Selecciona un fuego y ponlo a la potencia máxima presionando + hasta que visualices un 9 y un punto (2.9.3). Regula la potencia presionando. Se recomienda seleccionar niveles entre 3 y 6 (2.9.4). Al cabo de 5 segundos, el calentamiento rápido queda activado y se visualiza la potencia, seguida de un punto (2.9.5). Cuando se alcanza la temperatura máxima, el punto decimal desaparece y el fuego continúa funcionando de forma normal. Para cancelar la función, presiona la tecla del fuego programado y selecciona una nueva potencia.

Manual de instrucciones

Muy importante: Lea íntegramente este manual antes de utilizar la placa.

Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.

Identificación

Identifica o modelo da túa placa (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o") comparando o número e disposición dos focos do teu aparello co das ilustracións.

1

Instalación

• De 5 fíos: a) azul escuro, b) azul claro, c) marrón, d) vermello, e) verde amarelo. (1.3.1) Preparado para placa de 230 V~ (1.3.2)
• Preparado para placa de 220-240 V~ consulta táboa. (1.3.3)
• Potencia total: Placa 60 cm 6,8 kW, Placa >60 cm 7,8 kW

220-240 V~ Int. nominal por fases

Placa de 60 cm 30 A

Placa >60 cm 34 A

• Se o tipo de conexión é distinto a 220-240 V~, retira o cable e realiza a conexión segundo os esquemas (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato é conforme às direcitasves europeas 73/23/CEE e 89/336/CEE

Recomendación: A instalación da placa débese efectuar por un instalador autorizado, que seguirá as instrucións e esquemas do fabricante.

Uso

Con vitrocerámica son válidos os recipientes de barro, cobre ou inoxidable. Os de aluminio non son aconsellables porque poden formar manchas sobre o vidro da placa.

2.1 Selección da zona de cocción. Dispós de varios focos para colocar os recipientes. Elixir o máis axeitado en función do tamaño do recipiente. 2.2 Acendido da placa. Pulsa ① durante 3 segundos para acender a placa, actívanse os das distintas zonas de cocción.

nota: Para poder acender se a función de seguridade nenos está activada, desactívaa pulsando durante 3 segundos a tecla (2.13).

2.3 Activación del fuego. Activa el fuego una vez colocado el recipiente pulsando sobre la tecla correspondiente (2.3.1, 2.3.2), o pulsa + (2.4.2).

Nota: Si tardas más de cinco segundos en seleccionar el fuego, la placa se apaga automáticamente, como medida de seguridad.

2.4 Selección de la potencia. Ajústala deslizando el dedo por la barra (2.4.1) o pulsando + o - (2.4.2, 2.4.3).

FOCOS ESPECIALES

2.5 Foco doble, foco triple. Después de seleccionar la potencia, pulsa para activar el foco doble (2.5.1, 2.5.3). Si pulsas de nuevo (2.5.2) o (2.5.4) se activará el foco triple. Para anular, pulsa ( , , , ). 2.6 Foco puente. Este foco se puede utilizar de forma circular o de forma conjunta, como foco puente. Pulsa para activarlo y púlsalo de nuevo para desactivarlo.

Recomendación: en los modelos con focos halógenos, la luz es tan intensa que se aconseja no mirar fijamente cuando está en funcionamiento sin el recipiente.

FUNCIONES DE TIEMPO

2.7 Puesta en hora. Al conectar la placa, los dígitos del reloj escintilan y marcan las 12.00 (2.7.1). Ajusta la hora con las teclas +, (2.7.2). Realiza la misma operación cada vez que se desconecte o haya un corte de suministro eléctrico.

Para cambiar la hora pulsa durante cinco segundos la tecla (2.7.3). La hora empezará a escintilar y oirás un silbido, ajústala con las teclas +, -

2.8 Selección de tiempo.

Modelos abc: Una vez activado un fuego y seleccionada la potencia, tienes cinco segundos siguientes escintila para pulsar la tecla (2.8.1). Selecciona el tiempo necesario pulsando +, - (2.8.2). Tras cinco segundos, el tiempo queda validado y se visualizará la hora y un punto luminoso bajo el icono del fuego temporizado (2.8.3). Para modificar o ver el tiempo restante, pulsa sobre el icono del fuego temporizado (2.8.4). Para anular la programación, pulsa las teclas +, - simultáneamente (2.8.5).

Consideraciones sobre la temporización: Si el nivel de potencia es 9, el máximo tiempo que se va a temporizar será de 60 min. Si es distinto, el máximo podrá ser 99 min.

Una vez concluido el tiempo, la alarma sonará mientras no pulses ninguna tecla.

FUNCIONES DE PROGRAMACIÓN

2.9 Calentamiento rápido. Alcanza rápidamente la temperatura máxima para pasar de forma automática a la temperatura de mantenimiento.

Modelos abc: Activa un AGO y lleva la barra a máxima potencia. Pulsa en el display del AGO seleccionado (2.9.1). Tienes cinco segundos para seleccionar el nivel deseado, se recomienda que esté entre los niveles 3 y 6 (2.9.2). Tras cinco segundos, el calentamiento rápido queda validado y se visualizará la potencia de forma alternativa. Alcanzada la temperatura máxima, desaparece R y la potencia de mantenimiento. El AGO seguirá funcionando de forma convencional. Si deseas cancelar el calentamiento rápido, pulsa el icono del AGO programado y selecciona una nueva potencia.

Modelos dfghjklmo: Selecciona un bajo y ponlo a máxima potencia pulsando + hasta visualizar un 9 y un punto (2.9.3). Regula la potencia pulsando, se recomiendan los niveles 3 a 6 (2.9.4). Tras cinco segundos, el calentamiento rápido queda validado y se visualizará la potencia seguida de un punto (2.9.5). Alcanzada la temperatura máxima, el punto decimal desaparece y el bajo seguirá funcionando de forma convencional. Para cancelar la función, pulsa la tecla del bajo programado y selecciona una nueva potencia.

2.10 Vitrocerámica con mandos. Asegúrate de que el fuego que vas a encender corresponde al fuego que quieres utilizar (2.10.1). Gira el mando a la posición deseada y se encenderá el piloto de funcionamiento (2.10.2) que indica la calor residual cuando el fuego se apaga.

2.13 Función bloqueo. Para evitar manipulaciones por parte de los niños. Mantén pulsada la tecla durante 3 segundos y se activará el bloqueo. Para desbloquearlo, repite la operación.

Recomendaciones:

Evita golpes de los recipientes sobre el cristal. - Los recipientes de aluminio no son aconsejables, pues podrían formar manchas sobre el vidrio, a no ser que tengan fondo con protección de acero inoxidable. - Los focos de calor no deben funcionar sin recipientes. - La base del recipiente debe ser plana y estar seca.

• Cuida que los diámetros de los recipientes sean mayores o iguales al fuego que se vaya a utilizar y céntralo sobre el fuego de calor. Procura no mover los recipientes, podría rayarse el vidrio.
• Utiliza el aparato solo para la preparación de alimentos. No utilices la placa como mesa de trabajo. No viertas agua fría directamente en la placa si está caliente.

Atención: El funcionamiento discontinuo de las zonas de cocción no es una avería. Funcionan en periodos de encendido y apagado más o menos largos en función de la potencia deseada.

3

Mantenimiento y limpieza

No utilices un limpiador de vapor. - Limpia a menudo la superficie de tu placa cuando ya esté fría. No utilices productos o esponjas abrasivas. Limpia con un paño húmedo y agua jabonosa (3.1.1). - Una vez limpia, limpia en profundidad con productos específicos para vitrocerámicas. Te recomendamos VITRO-CLEN para la limpieza y conservación de tu vitrocerámica. - Las suciedades fuertemente adheridas se eliminan con la rasqueta de vidrio (3.1.2). - Si por descuido se quema azúcar, elementos azucarados o plástico sobre la placa, elimínalos cuanto antes con una rasqueta aún en caliente. De no hacerlo, podrían quedar manchas permanentes. - Utiliza la cuchilla de la rasqueta en perfecto estado, sustitúyela en caso de que presente algún deterioro.

Seguridad

• El circuito de red que alimenta la placa debe tener un interruptor de corte omnipolar de, al menos, 3 mm de separación entre contactos.
• La instalación de la placa debe efectuarla un instalador autorizado que seguirá las instrucciones y esquemas de los fabricantes.
• La instalación debe estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente con toma de tierra reglamentaria.
• Si el cable está dañado, debe ser sustituido por su servicio postventa o personal cualificado similar con el fin de evitar un peligro.
• La placa está equipada con un limitador de temperatura interior que desconecta la placa en caso de que se caliente excesivamente.
• Después de cada utilización, desconecta el fuego mediante su control.
• Si la superficie del vidrio se hiende o rompe, desconecta de inmediato el aparato de la red para evitar un posible choque eléctrico. No utilices la placa hasta cambiar el vidrio (4.1.1).
• En caso de desbordamiento sobre las teclas de mando, la placa se apaga y emite una señal acústica (4.1.2).
• Si mantienes pulsado algún sensor demasiado tiempo o hay algún objeto activando los sensores, la placa se apaga y emite una señal acústica (4.1.3). No coloques recipientes con el fondo caliente sobre los sensores, podrías quemarte al pulsarlos (4.1.3).
• Mantén alejados a los niños pequeños; las superficies de calentamiento pueden calentarse fuertemente durante su funcionamiento. Utiliza el sistema de bloqueo para evitar que puedan jugar con los mandos.
• Este aparato no está destinado a ser utilizado por personas con capacidades reducidas.
• Permanece siempre en las inmediaciones al cocinar platos o alimentos con grasa o aceite. El calor excesivo puede hacer que se inflamen.
• Si la placa está instalada por encima de un cajón, no se deberán guardar objetos inflamables.

Medio ambiente

La placa ha sido diseñada pensando en la conservación del medio ambiente.

Respeta el medio ambiente. Utiliza las potencias adecuadas para cada cocción y selecciona los recipientes de tamaño adecuado a las cantidades de alimento que se vayan a preparar. Cuando el fondo del recipiente y el diámetro de la zona de cocción tienen el mismo tamaño, la transmisión de calor es óptima. Al terminar la cocción, si lo deseas, deja el recipiente en el mismo lugar para utilizar la calor residual acumulada. De este modo, ahorrarás energía.

Gestión de residuos de aparatos eléctricos y electrónicos.

No elimine los aparatos mezclándolos con residuos domésticos generales.

Entrega tu placa en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud y el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o con el establecimiento donde adquiriste la placa.
