2VFT320S - Tűzhely FAGOR - Ingyenes használati útmutató

Termék típusa	Kerámia főzőlap
Márka	Fagor
Modell	2VFT320S
Főzőzónák száma	4 (az ábra szerint többszörös zónák, dupla/tripla)
Főzőzónák típusa	Kerámia, halogén zónák (egyes modelleknél)
Méretek (Sz x Mé x Ma)	60 cm (standard) vagy >60 cm a változattól függően
Elektromos csatlakozás	220-240 V~, 30 A (60 cm-hez) vagy 34 A (>60 cm)
Teljes teljesítmény	6,8 kW (60 cm) / 7,8 kW (>60 cm)
Fő funkciók	Dupla/tripla zóna, Nagy tányér, gyorsfűtés, időzítő, gyermekzár
Vezérlés	Elektronikus érintős csúsztatás (sáv + + és - gombok)
Kijelző	Digitális (idő, teljesítmény, programozás)
Időzítő	Programozható 99 percig (max. 60 perc 9-es fokozaton)
Biztonság	Kezelőszervek zárása, automatikus leállás 5 másodperc után kiválasztás nélkül, túlmelegedés érzékelő, maradékhő jelzés
Karbantartás és tisztítás	Nedves ruhával és szappanos vízzel tisztítani, kaparó a lerakódásokhoz, speciális kerámia tisztítószer (VITROCLEN)
Beépítés	Bútorba süllyesztés habszivacs tömítéssel, rögzítés klippekkel
Csatlakoztatás	5 eres kábel (sötétkék, világoskék, barna, piros, zöld/sárga) 230 V~ vagy 220-240 V~ hálózathoz
Edények kompatibilitása	Kerámia, réz, rozsdamentes acél (kerülje az alumíniumot, kivéve ha rozsdamentes acél alja van)
Súly	Körülbelül 10 kg (becslés)

Gyakran ismételt kérdések - 2VFT320S FAGOR

Hogyan kapcsoljam be a főzőlapot?

Nyomja meg a ① gombot 3 másodpercig. A főzőzónák jelzőfényei kigyulladnak. Ha a gyermekzár aktiválva van, először kapcsolja ki a zár gomb 3 másodperces megnyomásával.

Hogyan aktiváljam a gyermekzárat?

Nyomja meg a zár gombot (lánc szimbólum) 3 másodpercig. Kikapcsoláshoz ismételje meg ugyanezt.

Mit tegyek, ha megreped a kerámia?

Azonnal húzza ki a készüléket az áramütés veszélyének elkerülése érdekében. Ne használja a lapot, és vegye fel a kapcsolatot a vevőszolgálattal az üveg cseréjéhez.

Hogyan állítsam be a főzési időt?

A zóna és a teljesítmény kiválasztása után nyomja meg az időzítő gombot. Állítsa be az időt a + vagy - segítségével, automatikusan érvényesül 5 másodperc után. A maximális idő 99 perc (60 perc 9-es fokozaton).

Miért kapcsol ki magától a főzőlap?

Ha a bekapcsolás után több mint 5 másodpercig nem választ ki egy zónát, a lap automatikusan kikapcsol biztonsági okból. Hasonlóképpen, a kezelőgombokra ömlő folyadék vagy a hosszan tartó (>10 mp) nyomás hangjelzéssel kísért leállást okoz.

Hogyan használjam a dupla vagy tripla zónát?

Válassza ki a zónát, majd állítsa be a teljesítményt. Nyomja meg a dedikált gombot (koncentrikus kör szimbólum) a dupla aktiválásához, másodszorra a triplához. Visszavonáshoz nyomja meg újra, amíg vissza nem tér az egyszerűhöz.

Milyen edények alkalmasak?

A kerámia, réz vagy rozsdamentes acél edények megfelelőek. Kerülje az alumíniumot, mert foltokat hagyhat. Az aljának laposnak, száraznak és legalább akkora átmérőjűnek kell lennie, mint a zóna.

Mit jelent a zónán megjelenő 'H' szimbólum?

A 'H' azt jelzi, hogy a főzőzóna még forró (maradékhő). Ne érintse meg a zónát az égési sérülések elkerülése érdekében. Figyelem: áramkimaradás után ez a szimbólum nem jelenik meg, még akkor sem, ha a zóna forró.

Hogyan tisztítsam a kerámia lapot?

Hűlés után nedves ruhával és szappanos vízzel tisztítsa. A lerakódásokhoz használjon speciális kerámia kaparót. Hetente egyszer alkalmazzon speciális tisztítószert, például VITROCLEN-t a lap védelmére.

A készülék sípol és leáll, mit tegyek?

Ennek oka lehet egy tárgy az érintőgombokon, vagy túl hosszú nyomás. Távolítsa el a tárgyat, vagy engedje el a gombot. Ha a probléma továbbra is fennáll, kapcsolja ki az áramellátást néhány másodpercre, majd kapcsolja be újra.

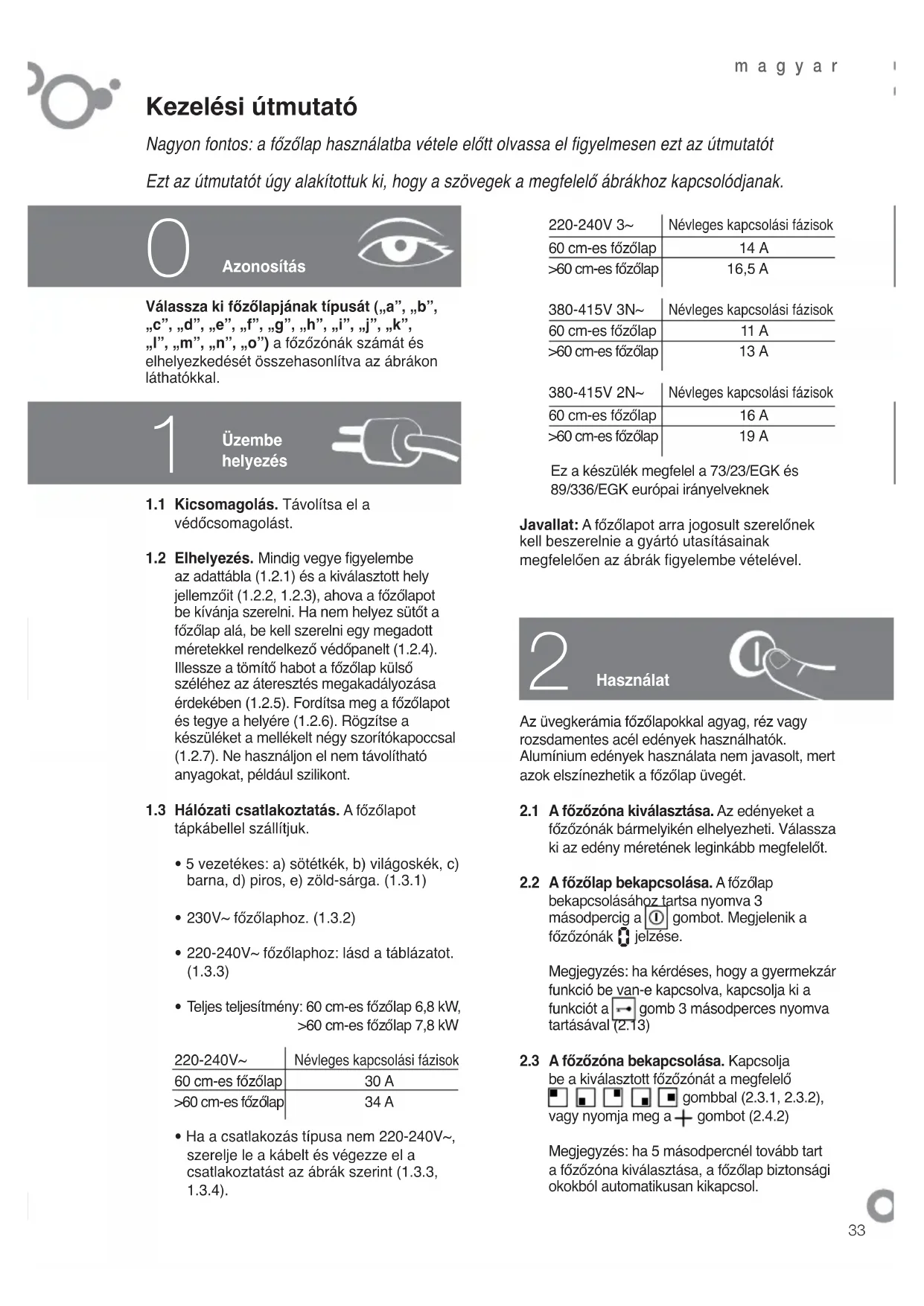

HASZNÁLATI ÚTMUTATÓ 2VFT320S FAGOR

Nagyon fontos: a főzőlap használatba vétele előtt olvassa el figyelmesen EZT az útmutatót.

Ezt az útmutatót úgy alakítottuk ki, hogy a szövegek a megfelelő ábrákhoz kapcsolódjanak.

Azonosítás

Válassza ki főzőlapjának típusát („a“, „b“, „c“, „d“, „e“, „f“, „g“, „h“, „i“, „j“, „k“, „l“, „m“, „n“, „o“) a főzőzónák számát és elhelyezkedését összehasonlítva az ábrákon láthatókkal.

1

Üzembe helyezés

1.1 Kicsomagolás. Távolítsa el a védőcsomagolást. 1.2 Elhelyezés. Mindig vegye figyelembe az adattábla (1.2.1) és a kiválasztott hely jellemzőit (1.2.2, 1.2.3), ahová a főzőlapot be kívánja szerelni. Ha nem helyez sütőt a főzőlap alá, be kell szerelni egy megadott méretekkel rendelkező védőpanelt (1.2.4). Illessze a tömítő habot a főzőlap külső széléhez az áteresztés megakadályozása érdekében (1.2.5). Fordítsa meg a főzőlapot és tegye a helyére (1.2.6). Rögzítse a készüléket a mellékelt négy szorítókapoccsal (1.2.7). Ne használjon el nem távolítható anyagokat, például szilikont. 1.3 Hálózati csatlakoztatás. A főzőlapot lapkábellel szállítjuk.

• 5 vezetékes: a) sötétkék, b) világoskék, c) barna, d) piros, e) zöld-sárga. (1.3.1) 230V~ főzőlaphoz. (1.3.2)
• 220-240V~ főzőlaphoz: lásd a táblázatot. (1.3.3) Teljes teljesítmény: 60 cm-es főzőlap 6,8 kW, >60 cm-es főzőlap 7,8 kW

220-240V~	Névleges kapcsolási fázisok
60 cm-es fózölap	30 A
>60 cm-es fózölap	34 A

Ha a csatlakozás típusa nem 220-240V~, szerelje le a kábelt és végezze el a csatlakoztatást az ábrák szerint (1.3.3, 1.3.4).

220-240V 3~	Névleges kapcsolási fázisok
60 cm-es főzőlap	14 A
>60 cm-es főzőlap	16,5 A
380-415V 3N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	11 A
>60 cm-es főzőlap	13 A
380-415V 2N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	16 A
>60 cm-es főzőlap	19 A

Ez a készülék megfelel a 73/23/EGK és 89/336/EGK európai irányelveknek.

Javallat: A főzőlapot arra jogosult szerelőnek kell beszerelnie a gyártó utasításainak megfelelően, az ábrák figyelembevételével.

Használat

Az üvegkerámia főzőlapokkal agyag, réz vagy rozsdamentes acél edények használhatók. Alumínium edények használata nem javasolt, mert azok elszínezhetik a főzőlap üvegét.

2.1 A főzőzóna kiválasztása. Az edényeket a főzőzónák bármelyikén elhelyezheti. Válassza az edény méretének leginkább megfelelőt. 2.2 A főzőlap bekapcsolása. A főzőlap bekapcsolásához tartsa nyomva 3 másodpercig a ① gombot. Megjelenik a főzőzónák jelzése.

Megjegyzés: ha kérdéses, hogy a gyermekzár funkció be van-e kapcsolva, kapcsolja ki a funkciót a gomb 3 másodperces nyomva tartásával (2.13)

2.3 A főzőzóna bekapcsolása. Kapcsolja be a kiválasztott főzőzónát a megfelelő gombbal (2.3.1, 2.3.2), vagy nyomja meg a + gombot (2.4.2)

Megjegyzés: ha 5 másodpercnél tovább tart a főzőzóna kiválasztása, a főzőlap biztonsági okokból automatikusan kikapcsol.

2.4 A teljesítmény kiválasztása. A teljesítményt úgy állíthatja be, hogy az ujját végighúzza a sávon (2.4.1) vagy megnyomja a + vagy - gombot (2.4.2, 2.4.3).

SPECIÁLIS FŐZŐZÓNÁK

2.5 Dupla főzőzóna, tripla főzőzóna. A teljesítmény kiválasztása után nyomja meg a gombot a dupla főzőzóna bekapcsolásához (2.5.1, 2.5.3). A (2.5.2) vagy (2.5.4) ismételt megnyomásával a tripla főzőzónát választhatja ki. A kikapcsoláshoz nyomja meg a gombot.

2.6 Nagy főzőzóna. Ezt a főzőzónát körkörösen vagy együttesen, nagy főzőzónaként használhatja. A bekapcsoláshoz nyomja meg a gombot, a kikapcsoláshoz pedig nyomja meg ismét.

Javaslat: halogén főzőzónákkal rendelkező típusok esetén a fény olyan erős, hogy javasoljuk, ne nézzen a főzőzónára, amikor nincs rajta edény.

IDŐZÍTŐ FUNKCIÓK

2.7 Az óra beállítása. Ha a főzőlap áram alatt van, az óra számjegyei villognak és a 12.00 (2.7.1) jelenik meg. Állítsa be az időt a +, (2.7.2) gombokkal. Ha kihúzta a készüléket, vagy áramszünet esetén, végezze el újra a műveletet.

Az idő módosításához tartsa nyomva 5 másodpercig a gombot (2.7.3). Az óra villogni kezd, és hangjelzést hall. Végezze el a beállítást a + - gombokkal.

2.8 Az idő kiválasztása.

Az a, b és c típusok esetén: A főzőzóna bekapcsolása és a teljesítmény kiválasztása után az óra 5 másodpercig villog, ez alatt nyomja meg a gombot (2.8.1). Válassza ki a kívánt időt a + , gombokkal (2.8.2). Az öt másodperc eltelte után az időzítő beállítása megtörtént, és az idő megjelenik egy világító ponttal a beállított főzőzóna ikonja alatt (2.8.3). Az időzítés beállításának módosításához, vagy az idő ellenőrzéséhez nyomja meg a beállított főzőzóna ikonját (2.8.4). A programozás törléséhez nyomja meg egyszerre a + , gombokat (2.8.5).

A d, f, g, h, k, m és o típusok esetén: A főzőzóna bekapcsolása és a teljesítmény

kiválasztása után nyomja meg az óra gombját. A zónákon megjelenik a 00 és a (2.8.6). Nyomja meg a + gombot az időzíteni kívánt zónán és az villogni kezd (2.8.7). Állítsa be az időt az óra +, gombjával (2.8.8). 5 másodperc elteltével az idő beállítása megtörtént, és a kiválasztott főzőzóna kijelzőjén felváltva látható a teljesítmény és az jelzés. A beállított idő elteltével hangjelzés hallható és a 00 villogni kezd. Az időzítés kikapcsolásához tartsa nyomva a gombot az ikonon, míg megjelenik a 00

Megjegyzés: az időzítő automatikusan kikapcsol, ha az idő kiválasztása 10 másodpercnél hosszabb időt vesz igénybe.

Az e típus esetén: Egy főzőzóna bekapcsolása és a teljesítmény kiválasztása után nyomja meg ismét az időzített főzőzóna kiválasztó gombját. Az jelzés jelenik meg. (2.8.11). Állítsa be az időt a + (2.8.12) gombokkal, majd nyugtázza a beállítást az időzített főzőzóna kiválasztó gombjának ismételt megnyomásával (2.8.13). A kijelzőn megjelenik a teljesítmény és egy pont, amely azt jelzi, hogy a főzőzóna időzítve van. Az időtartam elteltével hangjelzés hallható, és megjelenik a - jelzés (2.8.14). A hangjelzés kikapcsolásához nyomja meg bármelyik gombot.

Megjegyzés: ha az idő kiválasztása 10 másodpercnél több időt vesz igénybe, az időzítő automatikusan kikapcsol.

Az időzítővel kapcsolatos észrevételek: Ha a teljesítményszint 9, az időzítő maximális beállítása 60 perc. Egyéb esetekben a maximális beállítás 99 perc.

A beállított idő elteltével hangjelzés hallható, amíg bármely gombot megnyomja.

PROGRAMOZÁS FUNKCIÓK

2.9 Gyors melegítés. Ez a funkció lehetővé teszi, hogy a készülék gyorsan elérje a maximális hőmérsékletet, majd az elért állandó hőmérsékletet automatikusan megtartsa.

Az a, b és c típusok esetén: Egy főzőzónát bekapcsol és a teljesítményt a maximumra állítja. Nyomja meg a || gombot, és az R jelzés jelenik meg a főzőzóna kijelzőjén (2.9.1). Önnek 5 másodperce van a kívánt szint kiválasztásához. Javasoljuk a 3-6 szintek használatát (2.9.2). Öt másodperc elteltével a gyors melegítés beállítása megtörténik, az R jelzés és a teljesítmény beállítása jelenik

meg felváltva. A maximális hőmérséklet elérése után az R eltűnik és a teljesítmény állandó marad. A főzőzóna tovább működik a hagyományos módon. Ha ki kívánja kapcsolni a gyors melegítést, nyomja meg a beprogramozott főzőzóna ikonját és válassza ki az új teljesítményt.

A d, f, g, h, j, k, l, m és o típusok esetén:

Válassza ki a főzőzónát és állítsa a maximális teljesítményre a + nyomva tartásával. A 9 és egy pont 9 jelenik meg (2.9.3). Állítsa be a teljesítményt a _; gombbal. A 3-6 teljesítmények beállítása javasolt (2.9.4). 5 másodperc elteltével a gyors melegítés beállítása megtörténik, a teljesítmény és egy pont jelenik meg (2.9.5). A maximális teljesítmény elérésekor a tizedespont eltűnik és a főzőzóna a hagyományos módon működik tovább. A funkció kikapcsolásához nyomja meg a beprogramozott főzőzóna gombját és válassza ki az új teljesítményt.

2.10 Az üvegkerámia főzőlapok kezelése.

Ellenőrizze, hogy a használni kívánt főzőzónát kapcsolta-e be (2.10.1). Állítsa a szabályzót a kívánt helyzetbe, az „on” kontrollámpa bekapcsol (2.10.2), amely a maradékhőt is jelzi a főzőzóna kikapcsolása után.

A dupla vagy nagy főzőzónával rendelkező típusokon a szabályzó balra forgatása a főzőzóna egyik részét, míg jobbra fordítása a teljes főzőzónát vezérli (2.10.3).

2.11 A főzőzóna kikapcsolása. Válassza ki a

teljesítményt a kikapcsolni kívánt főzőzónán.

2.12 Maradékhő. A főzőlap használata után a főzőzónák a kiválasztott teljesítménytől függően bizonyos ideig forrók maradnak.

A még forró főzőzónákon a H jelzés és egy pont látható. Ne érintse meg ezeket a főzőzónákat, mert megégetheti magát.

Figyelem: a készülék áramtalanítása esetén a visszakapcsoláskor a H ikon nem jelenik meg akkor sem, ha a főzőzóna még forró. Fontos, hogy ezt soha ne felejtse el.

2.13 Gyermekzár funkció. Ezzel a funkcióval megakadályozhatja, hogy a gyermekek kezelni tudják a készüléket. A gyermekzár

bekapcsolásához tartsa nyomva 3 másodpercig a gombot. A gyermekzár feloldásához ismételje meg az eljárást.

Javallatok:

• Ügyeljen, hogy az edények ne ütődjenek az üveglaphoz. Alumínium edények használata nem javasolt, mert elszínezhetik az üveget, kivéve, ha rozsdamentes acél védőréteggel rendelkezik.
• Ne működtesse a főzőzónákat edény nélkül.
• Az edények alja legyen sík és száraz.
• Ügyeljen arra, hogy az edények átmérője nagyobb vagy azonos legyen a használt főzőzónáéval és a hőforrás közepére helyezze az edényeket. Lehetőleg ne mozgassa az edényeket, mert megkarcolhatják az üveget.
• A készüléket kizárólag ételek főzésére használja. Ne használja a főzőlapot munkapultként.
• Ne kerüljön hideg víz közvetlenül a főzőlapra, amikor az forró.

Figyelem: A főzőzónák szakaszos működése nem meghibásodás. A kiválasztott teljesítménytől függően hosszabb vagy rövidebb időközökkel működnek.

3

Karbantartás és tisztítás

• Ne használjon gőztisztítót. Lehűlés után rendszeresen tisztítsa a főzőlap felületét. Ne használjon dörzshatású tisztítószert vagy súrolószivacsot. Szappanos vízzel megnedvesített konyharuhával tisztítsa a készüléket (3.1.1).
• Hetente egyszer tisztítsa meg a készüléket üvegkerámia főzőlapokhoz készült tisztítószerrel. Az üvegkerámia főzőlap tisztításához és karbantartásához javasoljuk a VITRO-CLEN használatát. A makacs szennyeződések eltávolításához üvegkaparó használata javasolt (3.1.2).
• Ha véletlenül cukor, cukortartalmú anyag vagy műanyag ég a főzőlapra, a lehető leghamarabb távolítsa el a kaparóval,

amíg forró. Ennek elmulasztása esetén elképzelhető, hogy tartós nyoma marad.

• A kaparót csak tökéletes állapotú pengével használja. Ha megsérül, cserélje.

Biztonság

• A főzőlap tápellátását biztosító áramkört minden érintkezőt elválasztó kapcsolóval kell ellátni, melynek érintkezői között a minimális távolság 3 mm legyen. A főzőlapot arra jogosult személynek kell üzembe helyeznie, akinek követnie kell a gyártó utasításait és ábráit.
• Az üzembe helyezést az adattáblán feltüntetett maximális teljesítményhez megfelelő méretezéssel és szabványos földeléssel rendelkező hálózati csatlakozóval kell megvalósítani. A kábel sérülése esetén annak cseréjét biztonsági okokból kizárólag a vevőszolgálat vagy azzal megegyező minősítéssel rendelkező személy végezheti el. A készülék belső hőkioldóval rendelkezik, ami túlmelegedés esetén kikapcsolja a főzőlapot.
• Minden használat után kapcsolja ki a készüléket a szabályzóval. Ha az üveg felülete megreped vagy eltörik, azonnal húzza ki a készüléket egy esetleges áramütés megelőzése érdekében. Ne használja a főzőlapot az üveg cseréje nélkül (4.1.1).
• Ha valami a vezérlő gombokra ömlik, a főzőlap kikapcsol és figyelmeztető hangjelzés hallható (4.1.2). Ha túl hosszú ideig tart nyomva egy érzékelőt, vagy valamilyen tárgy működteti az érzékelőt, a főzőlap kikapcsol és figyelmeztető hangjelzés hallható (4.1.3).
• Ne tegye a forró edényeket az érzékelőkre, mert megégetheti magát, amikor megnyomja azokat (4.1.3).
• Ne engedjen kisgyermekeket a készülékhez, mert a főzőfelület használat közben nagyon forró lehet. Használja a gyermekzárat, hogy

a gyermekei ne játszhassanak a készülék kezelőszerveivel.

A készüléket nem segítséggel élő személyek általi használatra tervezték. Zsírt vagy olajat tartalmazó ételek főzésekor maradjon a készülék közelében, mert az erős hő hatására meggyulladhatnak. Ha a főzőlapot fiók fölé szerelte be, ne tároljon éghető anyagokat a fiókban.

Környezetvédelem

A főzőlap tervezésekor kiemelt figyelmet fordítottunk a környezetvédelemre. Óvja Ön is környezetét.

A főzés során a megfelelő teljesítményt használja, válasszon a készíteni kívánt ételhez megfelelő méretű edényeket. A hőátadás akkor a legkedvezőbb, ha a főzőzóna átmérője megegyezik az edény aljának átmérőjével.

A főzés befejezésekor, ha kívánja, a főzőzónán hagyhatja az edényt, így felhasználja a felgyülemlett maradék hőt. Ezzel energiát takarít meg.

Amikor csak lehetséges, használjon fedőt a párolgás által okozott hőveszteség csökkentése érdekében.

Elektromos és elektronikus készülékek hulladékkezelése.

Ne dobja ki a készüléket a háztartási hulladékkal.

Szálítsa a főzőlapot megfelelő hulladékgyűjtő helyre.

A háztartási készülékek újrahasznosításával megelőzhetők az egészségre és környezetre gyakorolt negatív hatások, és hozzájárulhat az energia és egyéb erőforrások megtakarításához. További információért kérjük, vegye fel a kapcsolatot a helyi hatóságokkal vagy az üzlettel, ahol a főzőlapot vásárolta.
