MANUAL DE UTILIZADOR ROTAK 32 LI BOSCH

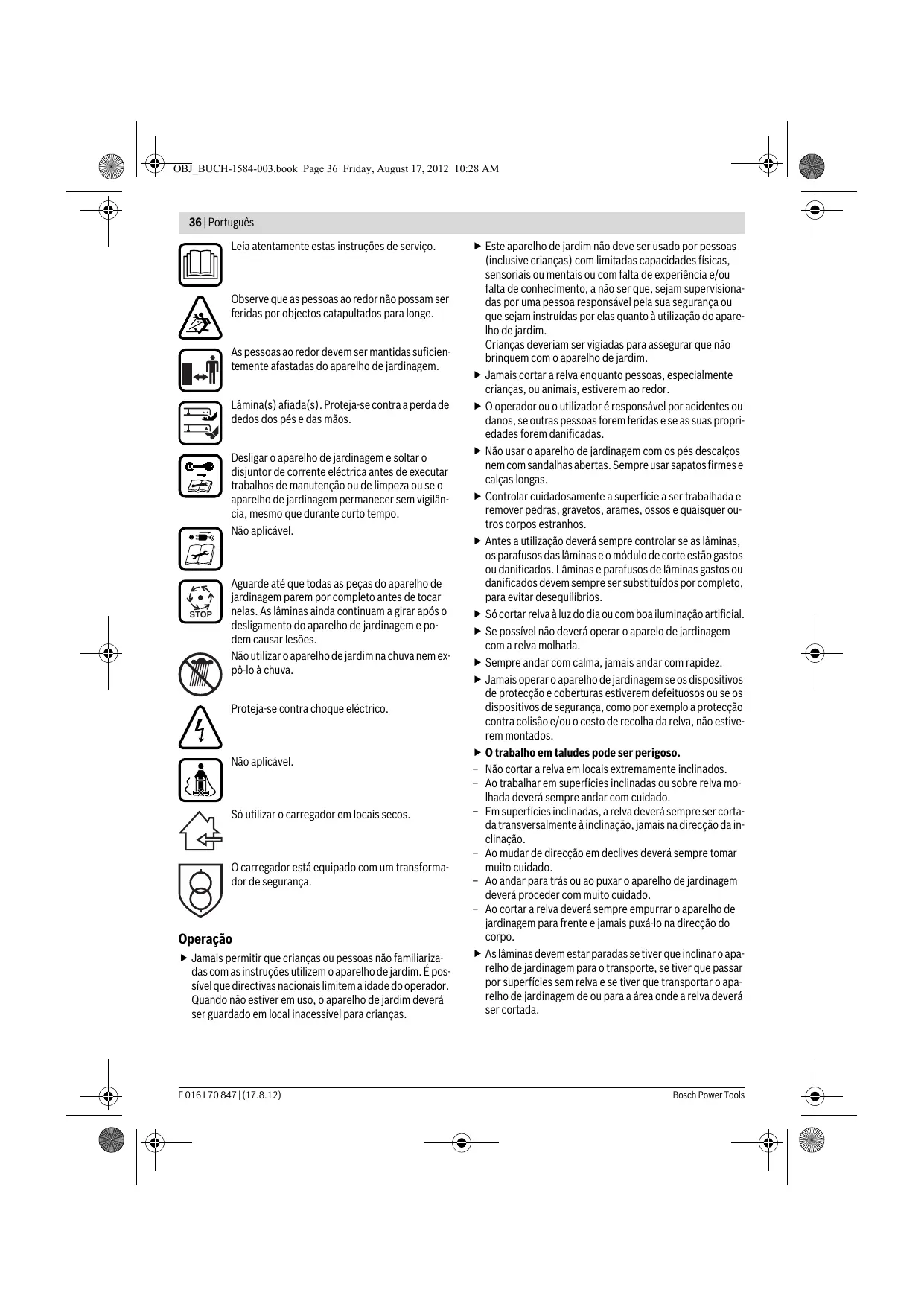

Português Indicações de segurança Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardinagem. Guarde as instruções de serviço em lugar seguro para uma utilização posterior. Explicação dos símbolos no aparelho de jardinagem Indicação geral de perigos. F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 36 Friday, August 17, 2012 10:28 AM 36 | Português Leia atentamente estas instruções de serviço. Observe que as pessoas ao redor não possam ser feridas por objectos catapultados para longe. As pessoas ao redor devem ser mantidas suficientemente afastadas do aparelho de jardinagem. Lâmina(s) afiada(s). Proteja-se contra a perda de dedos dos pés e das mãos. Desligar o aparelho de jardinagem e soltar o disjuntor de corrente eléctrica antes de executar trabalhos de manutenção ou de limpeza ou se o aparelho de jardinagem permanecer sem vigilância, mesmo que durante curto tempo. Não aplicável. STOP Aguarde até que todas as peças do aparelho de jardinagem parem por completo antes de tocar nelas. As lâminas ainda continuam a girar após o desligamento do aparelho de jardinagem e podem causar lesões. Não utilizar o aparelho de jardim na chuva nem expô-lo à chuva. Proteja-se contra choque eléctrico. Não aplicável. Só utilizar o carregador em locais secos. O carregador está equipado com um transformador de segurança. Operação f Jamais permitir que crianças ou pessoas não familiarizadas com as instruções utilizem o aparelho de jardim. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparelho de jardim deverá ser guardado em local inacessível para crianças. F 016 L70 847 | (17.8.12) f Este aparelho de jardim não deve ser usado por pessoas (inclusive crianças) com limitadas capacidades físicas, sensoriais ou mentais ou com falta de experiência e/ou falta de conhecimento, a não ser que, sejam supervisionadas por uma pessoa responsável pela sua segurança ou que sejam instruídas por elas quanto à utilização do aparelho de jardim. Crianças deveriam ser vigiadas para assegurar que não brinquem com o aparelho de jardim. f Jamais cortar a relva enquanto pessoas, especialmente crianças, ou animais, estiverem ao redor. f O operador ou o utilizador é responsável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas. f Não usar o aparelho de jardinagem com os pés descalços nem com sandalhas abertas. Sempre usar sapatos firmes e calças longas. f Controlar cuidadosamente a superfície a ser trabalhada e remover pedras, gravetos, arames, ossos e quaisquer outros corpos estranhos. f Antes a utilização deverá sempre controlar se as lâminas, os parafusos das lâminas e o módulo de corte estão gastos ou danificados. Lâminas e parafusos de lâminas gastos ou danificados devem sempre ser substituídos por completo, para evitar desequilíbrios. f Só cortar relva à luz do dia ou com boa iluminação artificial. f Se possível não deverá operar o aparelo de jardinagem com a relva molhada. f Sempre andar com calma, jamais andar com rapidez. f Jamais operar o aparelho de jardinagem se os dispositivos de protecção e coberturas estiverem defeituosos ou se os dispositivos de segurança, como por exemplo a protecção contra colisão e/ou o cesto de recolha da relva, não estiverem montados. f O trabalho em taludes pode ser perigoso. – Não cortar a relva em locais extremamente inclinados. – Ao trabalhar em superfícies inclinadas ou sobre relva molhada deverá sempre andar com cuidado. – Em superfícies inclinadas, a relva deverá sempre ser cortada transversalmente à inclinação, jamais na direcção da inclinação. – Ao mudar de direcção em declives deverá sempre tomar muito cuidado. – Ao andar para trás ou ao puxar o aparelho de jardinagem deverá proceder com muito cuidado. – Ao cortar a relva deverá sempre empurrar o aparelho de jardinagem para frente e jamais puxá-lo na direcção do corpo. f As lâminas devem estar paradas se tiver que inclinar o aparelho de jardinagem para o transporte, se tiver que passar por superfícies sem relva e se tiver que transportar o aparelho de jardinagem de ou para a área onde a relva deverá ser cortada. Bosch Power Tools OBJ_BUCH-1584-003.book Page 37 Friday, August 17, 2012 10:28 AM Português | 37 f Não inclinar o aparelh de jardinagem ao ligá-lo nem ao dar partida no motor, a não ser que isto seja necessário para a partida em relva alta. Neste caso deverá elevar o lado afastado do operador, premindo o punho para baixo, no entanto não mais do que estritamente necessário. Observe que as suas mãos se encontrem no punho ao abaixar novamente o aparelho de jardinagem. f Desligar o aparelho de jardinagem como descrito nas instruções de serviço e observe que os seus pés estejam numa distância suficiente das peças em rotação. f Não permita que as suas mãos e os seus pés se encontrem perto nem sob as partes em rotação. f Manter-se afastado da zona de expulsão ao trabalhar com o aparelho de jardinagem. f Jamais levantar e transportar o aparelho de jardinagem com o motor ligado. f Não efectuar quaisquer alterações no aparelho de jardinagem. Alterações inadmissíveis podem prejudicar a segurança do seu aparelho de jardinagem e aumentar os ruídos e as vibrações. f Controlar regularmente o cabo de conexão e um cabo de extensão que esteja sendo utilizado. Não conectar um cabo danificado à rede eléctrica nem toque nele antes de separá-lo da rede eléctrica. Um cabo danificado pode entrar em contacto com peças sob tensão. Proteja-se contra perigos devido a choque eléctrico. Soltar o disjuntor de circuito eléctrico: – sempre que se afastar do aparelho de jardim, – antes de eliminar bloqueios, – ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele, – após a colisão com um corpo estranho. Controlar imediatamente se o aparelho de jardim apresenta danos e, se necessário, permita que seja reparado, – se o aparelho de jardim começar a vibrar de forma anormal (controlar imediatamente). Manutenção f Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas. f Controlar se todas as porcas, cavilhas e parafusos estão firmes, para assegurar-se de que o aparelho de jardinagem trabalhe de forma impecável. f Verificar regularmente o estado e o desgaste do cesto de recolha para a relva. f Controlar o aparelho de jardinagem e, se necessário, substituir as peças gastas ou danificadas. f Só utilizar as lâminas de corte previstas para o aparelho de jardinagem. f Assegure-se de que as peças substituídas sejam da Bosch. Indicações sobre o manuseio ideal do acumulador f Assegure-se de que o aparelho de jardinagem esteja desligado antes de colocar o acumulador. A introdução de um acumulador num aparelho de jardinagem ligado pode levar a acidentes. Bosch Power Tools f Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico. f Só carregar acumuladores em carregadores recomendados pelo fabricante. Para um carregador apropriado para um certo tipo de acumuladores há perigo de incêndio, se for utilizado para carregar outros acumuladores. f Não carregar acumuladores de outras marcas. O carregador só é apropriado para carregar acumuladores Bosch de iões de lítio com as tensões indicadas nos dados técnicos. Caso contrário, há risco de incêndio e explosão. f Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade. f Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque eléctrico. f Não operar o carregador sobre uma base facilmente inflamável (p. ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incêndio devido ao aquecimento do carregador durante o carregamento. f Só devem ser utilizados acumuladores Bosch previstos para este aparelho de jardinagem. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. f Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo. f No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. f Não abrir o acumulador. Há risco de um curto-circuito. f Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão. f Não curto-circuitar o acumulador. Há risco de explosão. f Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. f Proteger o acumulador contra humidade e água. f Sempre guardar o acumulador a uma temperatura de 0 °C a 50 °C. Por exemplo, não deixe o acumulador dentro do automóvel no verão. f Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco. F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 38 Friday, August 17, 2012 10:28 AM 38 | Português Símbolos Símbolo Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimorada do aparelho de jardinagem. Símbolo Significado Peso Ligar Desligar Significado Direcção da reacção Acção permitida Direcção do movimento Acessórios/peças sobressalentes Usar luvas de protecção Acção proibida Utilização conforme as disposições O aparelho de jardinagem é destinado para cortar relva em áreas privadas. Dados técnicos Corta relvas sem fio N° do produto Largura da lâmina Altura de corte Volume, cesto para recolha de relva Peso conforme EPTA-Procedure 01/2003 Número de série Acumulador N° do produto Tensão nominal Capacidade Tempo de carga (acumulador descarregado)** Número de elementos do acumulador Carregador N° do produto Corrente de carga Faixa de temperatura de carga admissível Peso conforme EPTA-Procedure 01/2003 Classe de protecção Carregador N° do produto **com carregador AL 3620 CV Professional

10,4 10,4 veja a placa de características do aparelho de jarginagem Li-Iões Li-Iões F 016 800 302 F 016 800 301

Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem individuais pode variar. F 016 L70 847 | (17.8.12) Bosch Power Tools OBJ_BUCH-1584-003.book Page 39 Friday, August 17, 2012 10:28 AM Português | 39 Corta relvas sem fio Corrente de carga Faixa de temperatura de carga admissível Peso conforme EPTA-Procedure 01/2003 Classe de protecção

**com carregador AL 3620 CV Professional Rotak 32 LI 4,0 0 – 45 1,0 /II Rotak 32 High Power 4,0 0 – 45 1,0 /II Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem individuais pode variar. Informação sobre ruídos/vibrações Valores de medição para ruídos, determinados conforme 2000/14/CE (1,60 m de altura, 1 m de distância). O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 74 dB(A); Nível de potência acústica 86 dB(A). Incerteza K =0,42 dB. Valores totais de vibração (soma de vectores de três direcções) averiguada conforme EN 60335: valores totais de vibração ah <2,5 m/s2 , incerteza K=1,5 m/s2. Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade que o produto descrito nos “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60335, EN 50338 (aparelho sem fio) e EN 60335 (carregador de acumulador) conforme as determinações das directivas 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE. 2000/14/CE: Nível de potência acústica medido de 87 dB(A). Processo de avaliação da conformidade de acordo com o anexo VI. Categoria de produto: 32 Entidade mencionada: SRL, Sudbury, England, Nr. 1088 Processo técnico (2000/14/CE, 2011/65/UE) em: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montagem de funcionamento Meta de acção Volume de fornecimento Montagem dos punhos Adicionar o cesto de recolha da relva Montar/retirar o cesto de recolha da relva Bosch Power Tools Figura

Meta de acção Carregar o acumulador Colocar o acumulador Soltar o disjuntor de corrente eléctrica e colocar na posição de estacionamento Retirar o acumulador Ajustar a altura de corte Ligar Desligar Indicações de trabalho Manutenção da lâmina Seleccionar acessórios Figura

Colocação em serviço Para sua segurança f Atenção! Desligar o aparelho de jardinagem, soltar o disjuntor de corrente eléctrica e remover o acumulador antes de executar trabalhos de manutenção e de limpeza. O mesmo vale, se o cabo de contacto estiver danificado, cortado ou emaranhado. f A lâmina ainda continua a girar durante alguns minutos após ter desligado o aparelho de jardinagem. f Cuidado – não tocar nas lâminas de corte em rotação. Carregar o acumulador f Não utilizar outro carregador. O carregador fornecido está adaptado ao acumulador de iões de lítio montado no seu aparelho de jardim. f Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V. O acumulador está equipado com uma monitorização de temperatura que só permite uma carga na faixa de temperatura entre 0 °C e 45 °C. Desta forma é alcançada uma alta vida útil do acumulador. Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização. O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador. F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 40 Friday, August 17, 2012 10:28 AM 40 | Português A “Electronic Cell Protection (ECP)” protege o acumulador de iões de lítio contra descarga total. O aparelho de jardim é desligado através de um disjuntor de protecção, logo que o acumulador estiver descarregado. A lâmina de corte não se movimenta mais. ATENÇÃO Não continuar a premir o interruptor de ligar-desligar após o desligamento automático do aparelho de jardim. O acumulador pode ser danificado. Processo de carga O processo de carga começa assim que introduzir a ficha de rede do carregador na tomada e que colocar o acumulador no compartimento de carga. Com o processo de carga inteligente, o estado de carga do acumulador é reconhecido automaticamente e o acumulador é carregado de acordo com a temperatura e com a tensão do acumulador, com a corrente de carga ideal. Desta forma o acumulador é poupado e permanece completamente carregado, mesmo durante a arrecadação no carregador. Processo de carga rápido AL 3640 CV Professional AL 3620 CV Professional O processo de carga rápido é sinalizado por piscar do LED indicador verde. Elemento de indicação no acumulador: Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem iluminados. Aprox. 5 minutos depois do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes. Nota: O processo de carga rápida só pode ser realizado se a temperatura do acumulador estiver na faixa de temperatura de carga admissível, veja trecho “Dados técnicos”. Acumulador carregado AL 3640 CV Professional AL 3620 CV Professional A iluminação permanente da indicação LED verde indica, que o acumulador está completamente carregado. F 016 L70 847 | (17.8.12) Adicionalmente soa durante aprox. 2 segundos um sinal acústico, que sinaliza o carregamento completo do acumulador. Em seguida o acumulador pode ser colocado imediatamente em funcionamento. Quando o acumulador não está introduzido, a iluminação permanente do LED verde indica, que a ficha de rede está encaixada na tomada e que o carregador está pronto para funcionar. Temperatura do acumulador abaixo de 0 °C ou acima de 45 °C AL 3640 CV Professional AL 3620 CV Professional A iluminação permanente do LED indicador vermelho sinaliza que a temperatura do acumulador está além da faixa de temperatura para o carregamento rápido, que é de 0 °C – 45 °C. Assim que a faixa de temperatura admissiva for alcançada, o carregador comutar-se-á automaticamente para o carregamento rápido. Se a tempertura do acumulador estiver fora da faixa de temperatura de carga admissível, o LED vermelho do acumulador iluminar-se-á assim que o acumulador for introduzido no carregador. Nenhum processo de carga possível AL 3640 CV Professional AL 3620 CV Professional Se houver uma outra falha no processo de carga, esta será sinalizada pelo piscar do LED indicador vermelho. O processo de carga não pode ser iniciado e não é possível carregar o acumulador (veja capítulo “Busca de erros”). Indicações para carregar No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se esquente. Isto no entanto não tem importância e não apresenta qualquer defeito técnico do carregador. Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituido. Observar a indicação sobre a eliminação de forma ecológica. Bosch Power Tools OBJ_BUCH-1584-003.book Page 41 Friday, August 17, 2012 10:28 AM Português | 41 Arrefecimento do acumulador (Active Air Cooling) O comando do ventilador integrado no carregador controla a temperatura do acumulador introduzido. Se a temperatura do acumulador estiver acima de 30 °C, o acumulador será arrefecido por um ventilador até alcançar a temperatura ideal de carga. O ventilador ligado produz um ruído de ventilação. Se o ventilador não estiver funcionando, significa que a temperatura do acumulador se incontra na faixa de temperatura de carga ideal ou que o ventilador está com defeito. Neste caso o período de carga do acumulador é prolongado. Indicações de trabalho Indicação do estado de carga do acumulador O acumulador está equipado com uma indicação do estado de carga, que indica o estado de carga do acumulador. A indicação do estado de carga consiste de 3 LEDs verdes. Accionar a tecla para a indicação do estado de carga, para activar a indicação do estado de carga. A indicação do estado de carga apaga-se automaticamente após aprox. 5 segundos. O estado da carga também pode ser controlado com o acumulador retirado. Indicação LED Luz permanente 3 LEDs verdes Luz permanente 2 LEDs verdes Luz permanente 1 LEDs verdes Luz intermitente 1 LED verde Capacidade do acumulador ≥ 2/3 ≥ 1/3 ≤ 1/3 Reserva Se após premir a tecla de pressão não se iluminar nenhum LED, significa que o acumulador está com defeito e deve ser substituido. Por motivos de segurança, a consulta do estado de carga só pode ser realizada com o aparelho de jardinagem desligado. Os três LEDs verdes iluminam-se sequencialmente e apagamse por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem iluminados. Aprox. 5 minutos depois do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes. Indicação do controle da temperatura O LED vermelho da indicação da monitorização de temperatura indica que o acumulador ou a electrónica do aparelho de jardinagem (com o acumulador introduzido) não se encontram na faixa ideal de temperatura. Neste caso o aparelho de jardinagem não funciona ou não funciona com plena potência. Bosch Power Tools Controlo de temperatura do acumulador O LED vermelho pisca ao premir a tecla ou o interruptor de ligar-desligar (com o acumulador introduzido): A temperatura do acumulador está além da faixa de temperatura de funcionamento de – 10 °C a + 60 °C. O acumulador desliga-se a uma temperatura superior a 70 °C, até ser alcançada a faixa de temperatura admissível. Monitorização de temperatura da electrónica do aparelho de jardinagem Ao premir o interruptor de ligar-desligar, o LED vermelho ilumina-se permanentemente: A temperatura da electrónica do aparelho de jardinagem é inferior a 5 °C ou superior a 75 °C. A electrónica do aparelho de jardinagem desliga-se a uma temperatura superior a 90 °C, e permanece desligada até a temperatura admissível para o funcionamento se encontrar novamente na faixa admissível de temperatura de funcionamento. Potência de corte (tempo de funcionamento do acumulador) A potência de corte (tempo de funcionamento do acumulador) depende das características da relva, da densidade da relva, da humidade, do comprimento da relva e da altura de corte. Se o aparelho de jardinagem for ligado e desligado frequentemente durante o processo de cortar a relva, a potência de corte (tempo de funcionamento do acumulador) também poderá ser reduzida. Para optimizar a potência de corte (tempo de funcionamento do acumulador) é recomendável cortar com maior frequência, aumentar a altura de corte e proceder com uma velocidade adequada. O exemplo abaixo indica a relação entre a altura de corte e a potência de corte durante uma carga do acumulador. Condições de corte Relva muito fina e seca 6cm 4cm Relva fina e seca 8cm 4cm Potência de corte (Rotak 32 LI) até 150 m2 até 100 m2 Potência de corte (Rotak 32 LI High Power) até 300 m2 até 150 m2 Para prolongar o tempo de funcionamento, pode ser adquirido um acumulador adicional ou um acumulador com maior capacidade (Ah) num centro de serviço pós-venda autorizado para aparelhos de jardinagem Bosch. F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 42 Friday, August 17, 2012 10:28 AM 42 | Português Busca de erros STOP Sintomas Possível causa O aparelho de jardina- É possível que haja uma obstrução gem não funciona Em seguida o motor arranca e pára novamente O aparelho de jardinagem funciona com interrupções O aparelho de jardinagem produz um resultado de corte irregular e/ou O motor trabalha com dificuldades Potência de corte (tempo de funcionamento do acumulador) insuficiente Após ligar o aparelho de jardinagem, a lâmina de corte não gira F 016 L70 847 | (17.8.12) Solução Soltar o disjuntor de circuito eléctrico: Controlar o lado de baixo do aparelho de jardinagem e eliminar a obstrução, se for necessário (sempre usar luvas de jardinagem) O acumulador não está completamente carregado Carregar o acumulador O acumulador não foi (correctamente) introduzido Colocar o acumulador Relva longa demais Ajustar uma altura de corte maior e inclinar o aparelho de jardinagem para reduzir a carga inicial A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura de corte Acumulador muito frio/muito quente Permitir que o acumulador se aqueça/arrefeça O disjuntor do circuito eléctrico não foi introduzido Colocar de forma correcta de forma correcta/completamente Após accionar o interruptor de ligar-desligar, o mo- Manter o interruptor de ligar-desligar premido dutor começa a funcionar com um curto tempo de rante aprox. 1 – 3 seg. para dar partida no motor atraso O acumulador não está completamente carregado Carregar o acumulador O disjuntor do circuito eléctrico não foi introduzido Colocar de forma correcta de forma correcta/completamente O acumulador não foi (correctamente) introduzido Colocar o acumulador Acumulador muito frio/muito quente Permitir que o acumulador se aqueça/arrefeça Aumentar a altura de corte A cablagem interna do aparelho de jardinagem es- Dirija-se a uma oficina de serviço pós-venda tá com defeito A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura de corte Altura de corte pequena demais Aumentar a altura de corte As lâminas estão embotadas Substituir a lâmina É possível que haja uma obstrução Controlar o lado de baixo do aparelho de jardinagem e eliminar a obstrução, se for necessário (sempre usar luvas de jardinagem) Lâmina montada do lado errado Montar a lâmina do lado certo Altura de corte pequena demais Aumentar a altura de corte e andar mais devagar Relva alta demais Aumentar a altura de corte e andar mais devagar Relva molhada ou húmida demais Aguardar até que a relva esteja seca e andar mais devagar Relva densa demais Aumentar a altura de corte, andar mais devagar e cortar a relva com maior frequência Um acumulador adicional pode ser adquirido atra- Dirija-se a uma oficina de serviço pós-venda vés de um centro de serviço pós-venda autorizado para aparelhos de jardinagem Bosch A lâmina é impedida pela relva Desligar o aparelho de jardinagem Remover a obstrução (sempre usar luvas de jardinagem) Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17 Nm) Bosch Power Tools OBJ_BUCH-1584-003.book Page 43 Friday, August 17, 2012 10:28 AM Português | 43 Sintomas Fortes vibrações/ ruídos Possível causa Porca/parafuso da lâmina soltos Lâmina danificada Nenhum processo de Contactos do acumulador sujos carga possível Solução Apertar porca/parafuso da lâmina (17 Nm) Substituir a lâmina Limpar os contactos do acumulador, p. ex. colocando e retirando repetidamente o acumulador, se necessário substituir o acumulador Acumulador com defeito, pois há uma interrupção Substituir o acumulador de potência dentro do acumulador (células individuais) Os LED indicadores A ficha de rede do carregador não está (correcta- Introduzir a ficha de rede (totalmente) na tomada não se acendem após mente) introduzida a ficha de rede ser in- Tomada, cabo de rede ou carregador com defeito Se necessário deverá permitir que a tensão de retroduzida na tomada de e o carregador sejam controlados por uma oficina de serviço autorizada para ferramentas eléctricas Bosch Manutenção e serviço Tratamento do acumulador f Atenção! Desligar o aparelho de jardinagem, soltar o disjuntor de corrente eléctrica e remover o acumulador e o cesto de recolha de relva antes de executar trabalhos de manutenção e de limpeza. f Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas. Para assegurar a utilização optimizada do acumulador, deverá observar as seguintes indicações e medidas: – Proteger o acumulador contra humidade e água. – Sempre guardar o acumulador a uma temperatura de 0 °C a 50 °C. Por exemplo, não deixe o acumulador dentro do automóvel no verão. – Não deixe o acumulador no aparelho de jardinagem, no caso de radiação solar directa. – A temperatura ideal para a arrecadação do acumulador é de 5 °C. – Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco. Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituido. Serviço pós-venda e assistência ao cliente www.bosch-garden.com Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do aparelho de jardim. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96 Bosch Power Tools Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 www.bosch.com.br/contato Transporte Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais directivas nacionais suplementares. Eliminação Não deitar os aparelhos de jardinagem, carregadores e acumuladores/pilhas no lixo doméstico! Apenas países da União Europeia: Conforme as Directivas Europeias 2002/96/CE relativa aos resíduos aparelhos eléctricos e electrónicos velhos e conforme a directiva europeia 2006/66/CE relativa a acumuladores/pilhas defeituosos ou gastos, estes devem ser recolhidos separadamente e conduzidos a uma reciclagem ecológica. Acumuladores/pilhas: Iões de lítio: Observar as indicações no capítulo “Transporte”. Sob reserva de alterações. F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 44 Friday, August 17, 2012 10:28 AM 44 | Italiano Utilizzare il dispositivo di carica esclusivamente in ambienti asciutti. Italiano Norme di sicurezza Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di comando ed il corretto utilizzo dell’apparecchio per il giardinaggio. Conservare in luogo sicuro il presente manuale di istruzioni d’uso per ogni necessità futura. Spiegazione dei simboli presenti sull’apparecchio per il giardinaggio Allarme generale di pericolo. Leggere le istruzioni d’uso. Attenzione a non mettere in pericolo l’incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria. Fare in modo che persone che si trovano nelle vicinanze rimangano a distanza di sicurezza dall’apparecchio per il giardinaggio. Lame/a affilate/a Prestare attenzione a non tagliarsi le dita dei piedi e delle mani. Spegnere l’apparecchio per il giardinaggio e rimuovere il ruttore del circuito elettrico prima di procedere ad interventi di manutenzione o di pulizia oppure prima di lasciare l’apparecchio per il giardinaggio incustodito anche per un breve periodo. Non applicabile. STOP Prima di intervenire sui componenti dell’apparecchio per il giardinaggio, attendere che gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell’apparecchio per il giardinaggio e possono provocare lesioni gravi. Non utilizzare l’apparecchio per il giardinaggio quando piove e neppure esporlo alla pioggia. Proteggersi contro scosse elettriche. Non applicabile. F 016 L70 847 | (17.8.12) Il dispositivo di carica è dotato di un trasformatore di sicurezza. Impiego f Non permettere a bambini oppure a persone che non abbiano preso visione delle presenti istruzioni di utilizzare l’apparecchio per il giardinaggio. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all’età dell’operatore. Se l’apparecchio per il giardinaggio non viene impiegato, conservarlo fuori della portata dei bambini. f Questo apparecchio per il giardinaggio non è destinato all’uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorvegliate oppure istruite relativamente all’uso dell’apparecchio per il giardinaggio da parte di una persona responsabile per la loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l’apparecchio per il giardinaggio. f Non utilizzare mai il tosaerba quando nelle immediate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici. f L’operatore o l’utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. f Mai utilizzare l’apparecchio per il giardinaggio a piedi nudi né calzando sandali aperti. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi. f Ispezionare accuratamente la superficie da lavorare ed avere cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo. f Prima dell’impiego controllare sempre visivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostituire sempre la serie completa. f Procedere alla tosatura dell’erba solamente di giorno o con una buona illuminazione artificiale. f Se possibile, evitare di utilizzare l’apparecchio per il giardinaggio sull’erba bagnata. f Camminare sempre e non correre mai. f Mai utilizzare l’apparecchio per il giardinaggio con dispositivi di protezione e coperture difettosi oppure senza dispositivi di sicurezza, come per esempio deflettore protettivo e/o cestello raccoglierba. f La tosatura dell’erba sulle scarpate può essere pericolosa. – Non tosare l’erba su pendenze eccessivamente ripide. – In caso di superfici con una certa pendenza oppure in caso di erba bagnata, attenzione a non scivolare. Bosch Power Tools OBJ_BUCH-1584-003.book Page 45 Friday, August 17, 2012 10:28 AM Italiano | 45 – In caso di superfici con una certa pendenza, tosare l’erba trasversalmente e non procedere mai in senso perpendicolare alla pendenza. – Porre estrema cautela nell’invertire direzione sulle pendenze. – Operare con estrema attenzione quando si arretra o quando si tira l’apparecchio per il giardinaggio. – Durante la tosatura dell’erba avere cura di spingere l’apparecchio per il giardinaggio sempre in avanti e di non tirarla mai in direzione del proprio corpo. f Le lame devono essere sempre completamente ferme prima di ribaltare l’apparecchio per il giardinaggio per trasportarla su superfici non erbose e alla/dalla zona da trattare. f Durante l’operazione di accensione oppure avviamento del motore non ribaltare l’apparecchio per il giardinaggio a meno che questo non sia indispensabile per l’avviamento nell’erba alta. In questo caso, premendo verso il basso l’impugnatura, sollevare la parte lontana dall’operatore non più di quanto strettamente necessario. Al momento di abbassare di nuovo l’apparecchio per il giardinaggio, fare attenzione a tenere entrambe le mani sull’impugnatura. f Accendere l’apparecchio per il giardinaggio come descritto nelle istruzioni d’uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti. f Non mettere le mani ed i piedi vicino o sotto le parti rotanti. f Lavorando con l’apparecchio per il giardinaggio mantenere sempre una certa distanza dalla zona di espulsione. f Non sollevare, né trasportare mai l’apparecchio per il giardinaggio con il motore in funzione. f Non effettuare alcuna modifica all’apparecchio per il giardinaggio. Modifiche illecite possono pregiudicare la sicurezza dell’apparecchio per il giardinaggio e causare un aumento della rumorosità e delle vibrazioni. f Controllare regolarmente il cavo di collegamento ed il cavo di prolunga utilizzato. Non collegare un cavo danneggiato alla rete elettrica o non toccarlo prima di averlo staccato dalla rete elettrica. In caso di cavo danneggiato possono venire a contatto parti sotto tensione. Proteggersi contro pericoli causati da scosse elettriche. Rimuovere il ruttore del circuito elettrico: – ogniqualvolta si lascia l’apparecchio per il giardinaggio incustodito, – prima dell’eliminazione di bloccaggi, – quando si effettuano controlli, interventi di pulizia oppure lavori all’apparecchio per il giardinaggio, – in seguito ad una collisione con corpi estranei. Controllare immediatamente l’apparecchio per il giardinaggio in merito a danneggiamenti e, se necessario, far effettuare le dovute riparazioni, – se l’apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immediatamente). Manutenzione f Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti. Bosch Power Tools f Per essere certi che la tagliasiepi possa operare in condizioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben avvitati. f Controllare regolarmente la condizione e lo stato di usura del cestello raccoglierba. f Controllare l’apparecchio per il giardinaggio e per ragioni di sicurezza sostituire parti usurate o danneggiate. f Per la macchina da giardinaggio utilizzare esclusivamente lame da taglio previste. f Accertarsi che le parti di ricambio montate siano approvate da Bosch. Indicazioni per l’uso ottimale della batteria ricaricabile f Assicurarsi che l’apparecchio per il giardinaggio sia spento prima di inserire la batteria ricaricabile. L’inserimento di una batteria ricaricabile in un apparecchio per il giardinaggio acceso può causare incidenti. f Custodire il caricabatteria al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d’insorgenza di scosse elettriche. f Ricaricare le batterie ricaricabili solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di ricarica previsto per un determinato tipo di batteria sussiste il pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. f Non caricare batterie di altra fabbricazione. Il caricabatteria è idoneo esclusivamente per operazioni di ricarica di batterie Bosch agli ioni di litio con tensioni indicate sotto dati tecnici. In caso contrario si viene a creare il pericolo di incendio e di esplosione. f Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica. f Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica. f Non utilizzare il caricabatteria su basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio. f Utilizzare esclusivamente batterie ricaricabili Bosch previste per questo apparecchio per il giardinaggio. L’impiego di batterie ricaricabili diverse da quelle consigliate potrà comportare il pericolo di lesioni e d’incendio. f Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi. F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 46 Friday, August 17, 2012 10:28 AM 46 | Italiano f In caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. f Non aprire la batteria. Vi è il pericolo di un corto circuito. f Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dall’acqua e dall’umidità. Esiste pericolo di esplosione. f Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolo di esplosione! f In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. f Proteggere la batteria ricaricabile da umidità ed acqua. f Conservare la batteria ricaricabile esclusivamente nel campo di temperatura da 0 °C fino a 50 °C. Non lasciare la batteria ricaricabile p.es. in estate nell’automobile. f Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto. Simboli I simboli seguenti sono importanti per la lettura e la comprensione delle istruzioni d’uso. Memorizzare i simboli ed il loro significato. L’interpretazione corretta dei simboli contribuisce ad un utilizzo migliore e più sicuro dell’apparecchio per il giardinaggio. Simbolo Significato Direzione di reazione Direzione di movimento Mettere i guanti di protezione Peso Accensione Spegnimento Operazione permessa Operazione vietata Accessori opzionali/pezzi di ricambio Uso conforme alle norme Questo apparecchio per il giardinaggio è stato progettato per tosare l’erba di prati in settori privati. Dati tecnici Tosaerba a batteria Codice prodotto Larghezza lame Altezza di taglio Capacità cestello raccoglierba Peso in funzione della EPTA-Procedure 01/2003 Numero di serie Batteria ricaricabile Codice prodotto Tensione nominale Autonomia Tempo di ricarica (a batteria scaricata)** Numero degli elementi della batteria ricaricabile Stazione di ricarica Codice prodotto Corrente di carica **con stazione di ricarica (AL 3640 CV Professional)
