GEBRUIKSAANWIJZING ROTAK 32 LI BOSCH

10,4 10,4 zie typeplaatje op tuingereedschap Li-Ion Li-Ion F 016 800 302 F 016 800 301

4,0 4,0 0 – 45 0 – 45 1,0 1,0 /II /II Let op het zaaknummer op het typeplaatje van uw tuingereedschap. De handelsbenamingen van sommige tuingereedschappen kunnen afwijken. Informatie over geluid en trillingen Meetwaarden voor geluid bepaald volgens 2000/14/EG (1,60 m hoogte, 1 m afstand). Het A-gewogen geluidsniveau van het apparaat bedraagt kenmerkend: geluidsdrukniveau 74 dB(A); geluidsvermogenniveau 86 dB(A). Onzekerheid K =0,42 dB. Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60335: Trillingsemissiewaarde ah <2,5 m/s2, Onzekerheid K=1,5 m/s2. Conformiteitsverklaring volgende normen en normatieve documenten: EN 60335, EN 50338 (accugereedschap) en EN 60335 (acculader) volgens de bepalingen van de richtlijnen 2011/65/EU, 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Gemeten geluidsdrukniveau 87 dB(A). Wegingsmethode van de conformiteit volgens aanhangsel VI. Productcategorie: 32 Benoemde instantie: SRL, Sudbury, England, Nr. 1088 Technisch dossier (2000/14/EG, 2011/65/EU) bij: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de Bosch Power Tools F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 56 Friday, August 17, 2012 10:28 AM 56 | Nederlands Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage en gebruik Handelingsdoel Meegeleverd Montage van de greepbeugels Grasbak in elkaar zetten Gasbak inzetten en verwijderen Accu opladen Accu plaatsen Stroomkringonderbreker losmaken en in parkeerstand brengen Accu verwijderen Maaihoogte instellen Inschakelen Uitschakelen Tips voor de werkzaamheden Onderhoud van de messen Toebehoren kiezen Afbeelding

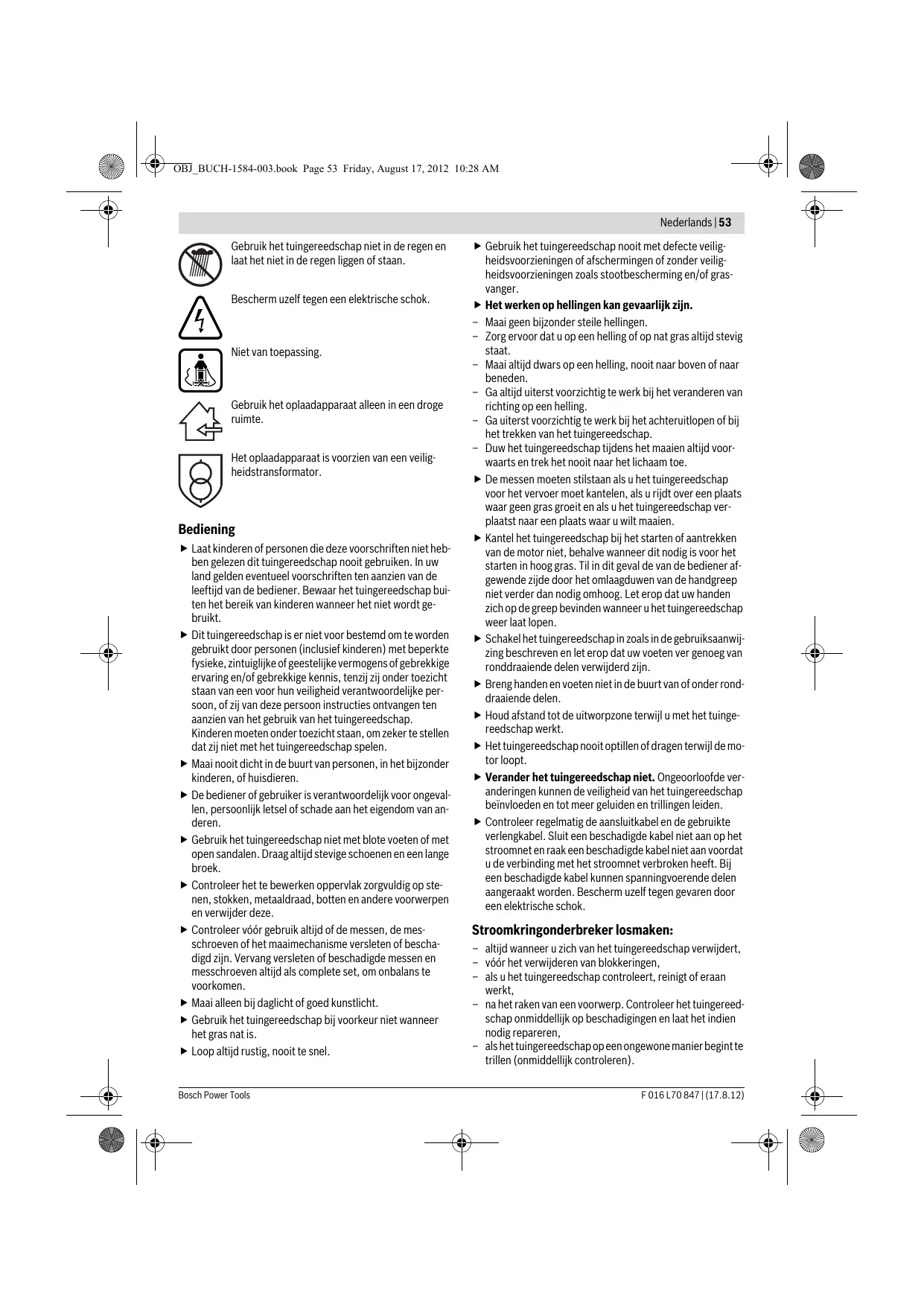

voor het eerste gebruik de accu volledig in het oplaadapparaat op. De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet. De lithiumionaccu is met „Electronic Cell Protection (ECP)” tegen te sterk ontladen beschermd. Als de accu leeg is, wordt het tuingereedschap door een veiligheidsschakeling uitgeschakeld: Het snijmes beweegt niet meer. LET OP Druk na het automatisch uitschakelen van het tuingereedschap niet meer op de aan/uit-schakelaar. De accu kan anders beschadigd worden. Opladen Het opladen begint zodra de netstekker van het oplaadapparaat in het stopcontact en de accu in de oplaadschacht wordt gestoken. Door de intelligente oplaadmethode wordt de oplaadtoestand van de accu automatisch herkend en wordt de accu afhankelijk van de accutemperatuur en -spanning met de optimale laadstroom opgeladen. Daardoor wordt de accu ontzien en blijft deze, indien in het oplaadapparaat bewaard, altijd volledig opgeladen. Snel opladen AL 3640 CV Professional Ingebruikneming AL 3620 CV Professional Voor uw veiligheid f Let op! Schakel het tuingereedschap, maak de stroomkringonderbreker los en verwijder de accu voordat u instel- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt als de schakelaarkabel beschadigd, doorgesneden of in de war is. f Nadat het tuingereedschap is uitgeschakeld, draaien de messen nog enkele seconden. f Voorzichtig! Raak het ronddraaiende snijmes niet aan. Accu opladen f Gebruik geen ander oplaadapparaat. Het meegeleverde oplaadapparaat is afgestemd op de in het tuingereedschap ingebouwde lithiumionaccu. f Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het oplaadapparaat. Met 230 V aangeduide oplaadapparaten kunnen ook met 220 V worden gebruikt. De accu is voorzien van een thermische beveiliging die ervoor zorgt dat de accu alleen in het temperatuurbereik tussen 0 °C en 45 °C kan worden opgeladen. Daardoor wordt een lange levensduur van de accu bereikt. Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u F 016 L70 847 | (17.8.12) Snel opladen wordt aangegeven door knipperen van de groene LED-indicatie. Indicatie-element op de accu: Tijdens het opladen gaan de drie groene LED’s na elkaar branden en gaan deze kort uit. De accu is volledig opgeladen als de drie groene LED’s continu branden. Ongeveer 5 minuten nadat de accu volledig is opgeladen, gaan de drie groene LED’s weer uit. Opmerking: Het snel opladen is alleen mogelijk als de temperatuur van de accu zich binnen het toegestane oplaadtemperatuurbereik bevindt, zie het gedeelte „Technische gegevens”. Accu opgeladen AL 3640 CV Professional AL 3620 CV Professional Bosch Power Tools OBJ_BUCH-1584-003.book Page 57 Friday, August 17, 2012 10:28 AM Nederlands | 57 Continu branden van de groene LED-indicatie geeft aan dat de accu volledig opgeladen is. Bovendien klinkt gedurende ca. 2 seconden een geluidssignaal waardoor akoestisch wordt aangegeven dat de accu volledig is opgeladen. De accu kan vervolgens worden verwijderd en onmiddellijk worden gebruikt. Als de accu niet in het oplaadapparaat is gestoken, geeft continu branden van de groene LED-indicatie aan dat de stekker in het stopcontact is gestoken en het oplaadapparaat gereed is voor gebruik. Accutemperatuur onder 0 °C of boven 45 °C AL 3640 CV Professional AL 3620 CV Professional Continu branden van de rode LED-indicatie geeft aan dat de temperatuur van de accu buiten het snellaadtemperatuurbereik van 0 °C – 45 °C ligt. Zodra het toegestane temperatuurbereik bereikt is, schakelt het oplaadapparaat automatisch over op snelladen. Als de temperatuur van de accu buiten het toegestane oplaadtemperatuurbereik ligt, gaat de rode LED van de accu branden wanneer u de accu in het oplaadapparaat zet. Geen opladen mogelijk AL 3640 CV Professional AL 3620 CV Professional Accukoeling (Active Air Cooling) De in het oplaadapparaat geïntegreerde ventilatorregeling bewaakt de temperatuur van de ingezette accu. Als de accutemperatuur boven 30 °C ligt, wordt de accu door een ventilator op de optimale oplaadtemperatuur gekoeld. De ingeschakelde ventilator maakt een ventilatiegeluid. Als de ventilator niet loopt, ligt de accutemperatuur in het optimale oplaadtemperatuurbereik, of is de ventilator defect. In dit geval wordt de oplaadtijd van de accu langer. Tips voor de werkzaamheden Accu-oplaadindicatie De accu is voorzien van een oplaadindicatie die de oplaadtoestand van de accu aangeeft. De oplaadindicatie bestaat uit drie groene LED’s. Bedien de toets voor de oplaadindicatie om de oplaadindictie te activeren. Na ca. 5 seconden gaat de oplaadindicatie automatisch uit. De oplaadtoestand kan ook worden gecontroleerd terwijl de accu verwijderd is. LED-indicatie Continu branden 3 groene LED’s Continu branden 2 groene LED’s Continu brandt 1 groene LED Knipperlicht 1 groene LED Accucapaciteit ≥ 2/3 ≥ 1/3 ≤ 1/3 Reserve Als na het bedienen van de toets geen van de LED’s brandt, is de accu defect en moet deze worden vervangen. Om veiligheidsredenen kan de oplaadtoestand alleen worden opgevraagd als het tuingereedschap stilstaat. Tijdens het opladen gaan de drie groene LED’s na elkaar branden en gaan deze kort uit. De accu is volledig opgeladen als de drie groene LED’s continu branden. Ongeveer 5 minuten nadat de accu volledig is opgeladen, gaan de drie groene LED’s weer uit. Indicatie voor temperatuurbewaking Een andere storing tijdens het opladen wordt aangegeven door knipperen van de rode LED-indicatie. Het opladen kan niet worden gestart en het opladen van de accu is niet mogelijk (zie gedeelte „Storingen opsporen”). De rode LED van de indicatie voor de temperatuurbewaking geeft aan dat de accu of de elektronica van het tuingereedschap (als de accu in het gereedschap is geplaatst) zich in niet het optimale temperatuurbereik bevindt. In dit geval werkt het tuingereedschap niet, of niet met volledig vermogen. Aanwijzingen voor het opladen Temperatuurbewaking van de accu Bij langdurig opladen of meermaals opladen zonder onderbreking kan het oplaadapparaat warm worden. Dit is echter zonder bezwaar en wijst niet op een technisch defect van het oplaadapparaat. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Neem de voorschriften ten aanzien van de afvalverwijdering in acht. Bosch Power Tools De rode LED knippert als de knop of de aan/uit-schakelaar wordt ingedrukt (terwijl de accu in het gereedschap is geplaatst): De bedrijfstemperatuur van de accu ligt buiten het temperatuurbereik van – 10 °C tot + 60 °C. Bij een temperatuur boven 70 °C wordt de accu uitgeschakeld tot deze zich weer in het toegestane bedrijfstemperatuurbereik bevindt. F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 58 Friday, August 17, 2012 10:28 AM 58 | Nederlands Temperatuurbewaking van de elektronica van het tuingereedschap De rode LED brandt bij het indrukken van de aan/uit-schakelaar continu: De temperatuur van de elektronica van het tuingereedschap bedraagt minder dan 5 °C of meer dan 75 °C. Bij een temperatuur boven 90 °C wordt de elektronica van het tuingereedschap uitgeschakeld tot deze zich weer in het toegestane bedrijfstemperatuurbereik bevindt. Het onderstaande voorbeeld toont de samenhang tussen maaihoogte en maaivermogen met betrekking tot één acculading. Maaiomstandigheden Zeer dun en droog gazon 6cm 4cm Dun en droog gazon 8cm 4cm Maaivermogen (gebruiksduur accu) Het maaivermogen (de gebruiksduur van de accu) is afhankelijk van de eigenschappen van het gazon, zoals de grasdichtheid, de vochtigheid, de lengte van het gras en de maaihoogte. Vaak in- en uitschakelen van het tuingereedschap tijdens het maaien vermindert eveneens het maaivermogen (looptijd van de accu). Als u het maaivermogen (de gebruiksduur van de accu) wilt optimaliseren, is het raadzaam om vaker te maaien, de maaihoogte te vergroten en in een passend tempo te lopen. Maaivermogen (Rotak 32 LI) tot 150 m2 tot 100 m2 Maaivermogen (Rotak 32 LI High Power) tot 300 m2 tot 150 m2 Om de looptijd te verlengen, kunt u een extra accu of een accu met een grotere capaciteit (Ah) via een erkende klantenservice voor Bosch tuingereedschappen aanschaffen. Storingen opsporen STOP Symptomen Tuingereedschap loopt niet Mogelijke oorzaak Verstopping mogelijk Accu niet vol opgeladen Accu niet (goed) ingestoken Gras te lang Motorbeveiliging aangesproken Motor start en stopt vervolgens weer Tuingereedschap loopt met onderbrekingen F 016 L70 847 | (17.8.12) Accu te koud of te heet Stroomkringonderbreker is niet goed of niet volledig ingezet De motor start na het bedienen van de aan/uitschakelaar met een geringe vertraging Accu niet vol opgeladen Stroomkringonderbreker is niet goed of niet volledig ingezet Accu niet (goed) ingestoken Accu te koud of te heet Interne bekabeling van tuingereedschap defect Motorbeveiliging aangesproken Oplossing Stroomkringonderbreker losmaken: Onderzijde van het tuingereedschap controleren en indien nodig vrij maken (draag altijd tuinhandschoenen) Accu opladen Accu plaatsen Grotere maaihoogte instellen en tuingereedschap kantelen om de startbelasting te verminderen Laat de motor afkoelen en stel een grotere maaihoogte in Accu laten opwarmen of afkoelen Goed inzetten Bedien de aan/uit-schakelaar ca. 1–3 seconden om de motor te starten Accu opladen Goed inzetten Accu plaatsen Accu laten opwarmen of afkoelen Grotere maaihoogte instellen Neem contact op met klantenservice Laat de motor afkoelen en stel een grotere maaihoogte in Bosch Power Tools OBJ_BUCH-1584-003.book Page 59 Friday, August 17, 2012 10:28 AM Nederlands | 59 Symptomen Tuingereedschap maait onregelmatig en/of Motor loopt moeilijk Maaivermogen (gebruiksduur accu) onvoldoende Na het inschakelen van het tuingereedschap draait het maaimes niet Sterke trillingen of geluiden Opladen niet mogelijk De led-indicaties branden niet nadat de stekker in het stopcontact is gestoken Mogelijke oorzaak Maaihoogte te laag Messen bot Verstopping mogelijk Oplossing Grotere maaihoogte instellen Mes vervangen Onderzijde van het tuingereedschap controleren en indien nodig vrij maken (draag altijd tuinhandschoenen) Mes omgekeerd gemonteerd Mes goed monteren Maaihoogte te laag Stel een grotere maaihoogte in en maai langzamer Gras te hoog Stel een grotere maaihoogte in en maai langzamer Gras te nat of vochtig Wacht tot het gras droog is en loop langzamer Gras te dicht Stel een grotere maaihoogte in, loop langzamer en maai vaker Een extra accu kunt u via een erkende klantenservi- Neem contact op met klantenservice ce voor Bosch tuingereedschappen aanschaffen Mes wordt gehinderd door gras Tuingereedschap uitschakelen Verstopping verwijderen (draag altijd tuinhandschoenen) Moer of schroef van mes los Draai de moer of de schroef van het mes vast (17 Nm) Moer of schroef van mes los Draai de moer of de schroef van het mes vast (17 Nm) Mes beschadigd Mes vervangen Accucontacten vuil Reinig de accucontacten, bijvoorbeeld door de accu enkele keren te plaatsen en te verwijderen, of vervang de accu indien nodig De accu is defect door een verbindingsbreuk in de Vervang de accu accu (afzonderlijke cellen) Netsnoer van het oplaadapparaat is niet (of niet Steek de stekker (volledig) in het stopcontact goed) vastgestoken Stopcontact, netsnoer of oplaadapparaat defect Controleer de netspanning en laat het oplaadapparaat eventueel nazien door een erkende klantenservice voor Bosch elektrische gereedschappen Onderhoud en service Onderhoud van de accu f Let op! Schakel het tuingereedschap, maak de stroomkringonderbreker los en verwijder de accu en de grasmand voordat u instel- of reinigingswerkzaamheden uitvoert. f Draag altijd tuinhandschoenen wanneer u de scherpe messen vastpakt of er aan werkt. Neem de volgende aanwijzingen en maatregelen in acht om een optimaal gebruik van de accu te waarborgen. – Bescherm de accu tegen vocht en water. – Bewaar de accu alleen bij een temperatuur tussen 0 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen. – Laat de accu bij fel zonlicht de accu niet in het tuingereedschap zitten. Bosch Power Tools – De optimale temperatuur voor het bewaren van de accu bedraagt 5 °C. – Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Klantenservice en advies www.bosch-garden.com Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het tuingereedschap. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-mail: outillage.gereedschap@be.bosch.com F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 60 Friday, August 17, 2012 10:28 AM 60 | Dansk Vervoer Hold tilskuere i sikker afstand fra haveværktøjet. Op de meegeleverde lithiumionaccu’s zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu’s kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd. Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd. Skarp tand (skarpe tænder). Pas på tæerne og fingrene – de kan blive skåret af. Sluk for haveværktøjet og løsn strømkredsafbryderen, før vedligeholdelses- eller rengøringsarbejde gennemføres; dette gælder også, hvis haveværktøjet også kun forlades uden opsyn i kort tid. Gælder ikke. Verzend accu’s alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht. Afvalverwijdering Gooi tuingereedschappen, oplaadapparaten, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2002/96/EG moeten niet meer bruikbare elektrische en elektronische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu’s en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accu’s en batterijen: Li-ion: Lees de aanwijzingen in het gedeelte „Vervoer” en neem deze in acht. STOP Vent til alle haveværktøjets dele er standset helt, før de berøres. Knivene fortsætter med at rotere, efter at der er blevet slukket for haveværktøjet. En roterende kniv kan forårsage kvæstelser. Brug ikke haveværktøjet, når det regner, og udsæt ikke værktøjet for regn. Beskyt dig selv mod elektrisk stød. Gælder ikke. Anvend kun ladeaggregatet i tørre rum. Wijzigingen voorbehouden. Ladeaggregatet er udstyret med en sikkerhedstransformator. Dansk Sikkerhedsinstrukser Pas på! Læs efterfølgende instrukser omhyggeligt. Gør dig fortrolig med haveværktøjets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug. Forklaring af symboler på haveværktøjet Generel sikkerhedsadvarsel. Læs brugsanvisningen. Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere. F 016 L70 847 | (17.8.12) Betjening f Lad aldrig børn eller personer, der ikke har gennemlæst denne betjeningsvejledning, anvende haveværktøjet. Lokale regler kan bestemme alderen på den person, som må betjene haveværktøjet. Haveværktøjet skal opbevares utilgængeligt for børn, når det ikke er i brug. f Dette haveværktøj er ikke egnet til at blive brugt af personer (inkl. børn) med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og/eller manglende viden, medmindre de overvåges af en sikkerhedsansvarlig person eller modtager instruktioner fra denne person om, hvordan haveværktøjet skal håndteres. Bør skal overvåges for at sikre, at de ikke leger med haveværktøjet. f Slå aldrig græs, mens der er nogen, især børn eller kæledyr, i nærheden. Bosch Power Tools OBJ_BUCH-1584-003.book Page 61 Friday, August 17, 2012 10:28 AM Dansk | 61 f Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. f Betjen ikke haveværktøjet med bare fødder eller åbne sandaler. Bær altid fastsiddende fodtøj og lange bukser. f Undersøg det område, der skal bearbejdes, og fjern sten, pinde, ståltråd, kødben og andre fremmedlegemer. f Kontrollér altid inden brug, at knivene, knivboltene og klippeenheden ikke er slidte eller beskadigede. Udskift altid slidte eller beskadigede knive samt knivbolte sammen for at undgå ubalance. f Slå kun græs i dagslys eller i god kunstig belysning. f Haveværktøjet må helst ikke anvendes i vådt græs. f Gå altid – løb aldrig. f Brug aldrig haveværktøjet med defekte beskyttelsesanordninger, afdækninger eller uden sikkerhedsudstyr som f.eks. udkastningsskærm og/eller græsboks. f Det kan være farligt at arbejde på skråninger: – Slå aldrig græs på alt for stejle skråninger. – Man skal altid passe på ikke at miste fodfæstet på skråninger eller vådt græs. – Slå altid græs på tværs af skråninger – aldrig op og ned. – Vær altid meget forsigtig, når du vender. – Vær altid meget forsigtig, når haveværktøjet kører tilbage eller trækkes. – Skub altid haveværktøjet frem under græsslåningen og træk det aldrig hen mod kroppen. f Knivene skal stå stille, når haveværktøjet vippes til transport, når der køres hen over andre overflader end græs og ved transport af haveværktøjet til og fra det område, hvor plænen skal slås. f Vip ikke haveværktøjet ved start eller når motoren startes, medmindre dette er nødvendigt for at starte det i højt græs. I dette tilfælde hæves den side af haveværktøjet, som vender bort fra brugeren, ved at trykke håndgrebet ned. Haveværktøjet må ikke hæves mere end nødvendigt. Sørg for, at begge hænder er på grebet, når haveværktøjet sænkes ned igen. f Tænd for haveværktøjet som beskrevet i betjeningsvejledningen og sørg for, at dine fødder er tilstrækkeligt langt væk fra roterende dele. f Anbring ikke hænder eller fødder i nærheden af eller under roterende dele. f Hold afstand til udkastningszonen, når haveværktøjet kører. f Løft eller bær aldrig haveværktøjet, når motoren kører. f Udør ikke ændringer på haveværktøjet. Ikke tilladte ændringer kan forringe dit haveværktøjs sikkerhed og føre til mere støj og større vibrationer. f Kontroller tilslutningsledningen og en anvendt forlængerledning med regelmæssige mellemrum. Tilslut ikke en beskadiget ledning til strømnettet eller berør den ikke, før du har afbrudt den fra strømnettet. Er ledningen beskadiget, kan spændingsførende dele berøres. Beskyt dig selv mod farer fra elektrisk stød. Bosch Power Tools Strømkredsafbryder løsnes:
