BEDIENUNGSANLEITUNG ROTAK 32 LI BOSCH

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Strona 105 Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 114 Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 121 Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 129 Ðóññêèé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 137 Óêðà¿íñüêà. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ñòîð³íêà 146 Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 154 Áúëãàðñêè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 163 Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 171 Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 180 Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 187 Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 194 Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 201 Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 209 vc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vÝ—U . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F 016 L70 847 | (17.8.12) ΔΤϔλ 225 ϪΤϔλ 233 Bosch Power Tools OBJ_BUCH-1584-003.book Page 3 Friday, August 17, 2012 10:28 AM Deutsch | 3 Deutsch Sicherheitshinweise Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf. Erläuterung der Symbole auf dem Gartengerät Allgemeiner Gefahrenhinweis. Lesen Sie die Betriebsanleitung. Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. Halten Sie in der Nähe stehende Personen auf sicheren Abstand zum Gartengerät. Scharfe(s) Messer. Hüten Sie sich vor dem Verlust von Zehen und Fingern. Schalten Sie das Gartengerät aus und lösen Sie den Stromkreisunterbrecher bevor Sie Wartungsoder Reinigungsarbeiten durchführen oder wenn Sie das Gartengerät auch nur für kurze Zeit unbeaufsichtigt lassen. Nicht zutreffend. STOP Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen. Das Gartengerät nicht bei Regen benutzen oder dem Regen aussetzen. Schützen Sie sich vor elektrischem Schlag. Nicht zutreffend. Bosch Power Tools Verwenden Sie das Ladegerät nur in trockenen Räumen. Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet. Bedienung f Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Gartengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist. f Dieses Gartengerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen. f Mähen Sie niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. f Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. f Benutzen Sie das Gartengerät nicht barfuß oder mit offenen Sandalen. Tragen Sie stets festes Schuhwerk und eine lange Hose. f Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper. f Prüfen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden. f Mähen Sie nur bei Tageslicht oder gutem künstlichem Licht. f Betreiben Sie das Gartengerät nach Möglichkeit nicht bei nassem Gras. f Stets ruhig gehen, niemals schnell laufen. f Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb. f Das Arbeiten an Böschungen kann gefährlich sein. – Mähen Sie keine besonders steilen Abhänge. – Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt. – Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts. – Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor. F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 4 Friday, August 17, 2012 10:28 AM 4 | Deutsch – Gehen Sie beim Rückwärtsgehen oder Ziehen des Gartengeräts äußerst vorsichtig vor. – Schieben Sie das Gartengerät beim Mähen immer vorwärts und ziehen Sie dieses niemals zum Körper hin. f Die Messer müssen stehen, wenn Sie das Gartengerät für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mähenden Bereich transportieren. f Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht, außer dies ist zum Starten in hohem Gras erforderlich. In diesem Fall, die vom Bediener abgewandte Seite durch Niederdrücken des Handgriffes nicht weiter als unbedingt nötig anheben. Achten Sie darauf, dass sich Ihre Hände am Griff befinden, wenn Sie das Gartengerät wieder ablassen. f Schalten Sie das Gartengerät wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind. f Bringen Sie Ihre Hände und Füße nicht in die Nähe oder unter rotierende Teile. f Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten. f Heben bzw. tragen Sie das Gartengerät niemals bei laufendem Motor. f Nehmen Sie keine Veränderungen am Gartengerät vor. Unzulässige Veränderungen können die Sicherheit Ihres Gartengerätes beeinträchtigen und zu verstärkten Geräuschen und Vibrationen führen. f Prüfen Sie regelmäßig das Anschlusskabel und ein verwendetes Verlängerungskabel. Schließen Sie ein beschädigtes Kabel nicht an das Stromnetz an oder berühren Sie es nicht, bevor Sie es vom Stromnetz getrennt haben. Bei einem beschädigten Kabel können spannungsführende Teile berührt werden. Schützen Sie sich vor Gefahren durch elektrischen Schlag. Stromkreisunterbrecher lösen: – immer wenn Sie sich vom Gartengerät entfernen, – vor dem Beseitigen von Blockierungen, – wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten, – nach der Kollision mit einem Fremdkörper. Überprüfen Sie das Gartengerät sofort auf Beschädigungen und lassen Sie es wenn notwendig instandsetzen, – wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen). Wartung f Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. f Stellen Sie den Festsitz aller Muttern, Bolzen und Schrauben sicher, damit ein sicherer Arbeitszustand des Gartengeräts gewährleistet ist. f Überprüfen Sie regelmäßig den Grasfangkorb auf Zustand und Abnutzung. f Überprüfen Sie das Gartengerät und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile. F 016 L70 847 | (17.8.12) f Verwenden Sie ausschließlich für das Gartengerät vorgesehene Schneidmesser. f Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. Hinweise für den optimalen Umgang mit dem Akku f Stellen Sie sicher, dass das Gartengerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Gartengerät, das eingeschaltet ist, kann zu Unfällen führen. f Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. f Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. f Laden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum Laden von Bosch Li-Ionen-Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten besteht Brand- und Explosionsgefahr. f Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. f Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. f Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. f Verwenden Sie nur die für dieses Gartengerät vorgesehenen Bosch Akkus. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. f Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. f Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. f Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. f Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Bosch Power Tools OBJ_BUCH-1584-003.book Page 5 Friday, August 17, 2012 10:28 AM Deutsch | 5 f Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. f Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. f Schützen Sie den Akku vor Feuchtigkeit und Wasser. f Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. f Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Symbol Tragen Sie Schutzhandschuhe Gewicht Einschalten Ausschalten Symbole Gestattete Handlung Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Gartengerät besser und sicherer zu gebrauchen. Symbol Bedeutung Bewegungsrichtung Bedeutung Reaktionsrichtung Verbotene Handlung Zubehör/Ersatzteile Bestimmungsgemäßer Gebrauch Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen. Technische Daten Akku-Rasenmäher Sachnummer Messerbreite Schnitthöhe Volumen, Grasfangkorb Gewicht entsprechend EPTA-Procedure 01/2003 Seriennummer Akku Sachnummer Nennspannung Kapazität Ladezeit (Akku entladen)** Anzahl der Akkuzellen Ladegerät Sachnummer Ladestrom Zulässiger Ladetemperaturbereich Gewicht entsprechend EPTA-Procedure 01/2003 Schutzklasse **mit Ladegerät AL 3620 CV Professional

10,4 10,4 siehe Typenschild am Gartengerät Li-Ionen Li-Ionen F 016 800 302 F 016 800 301

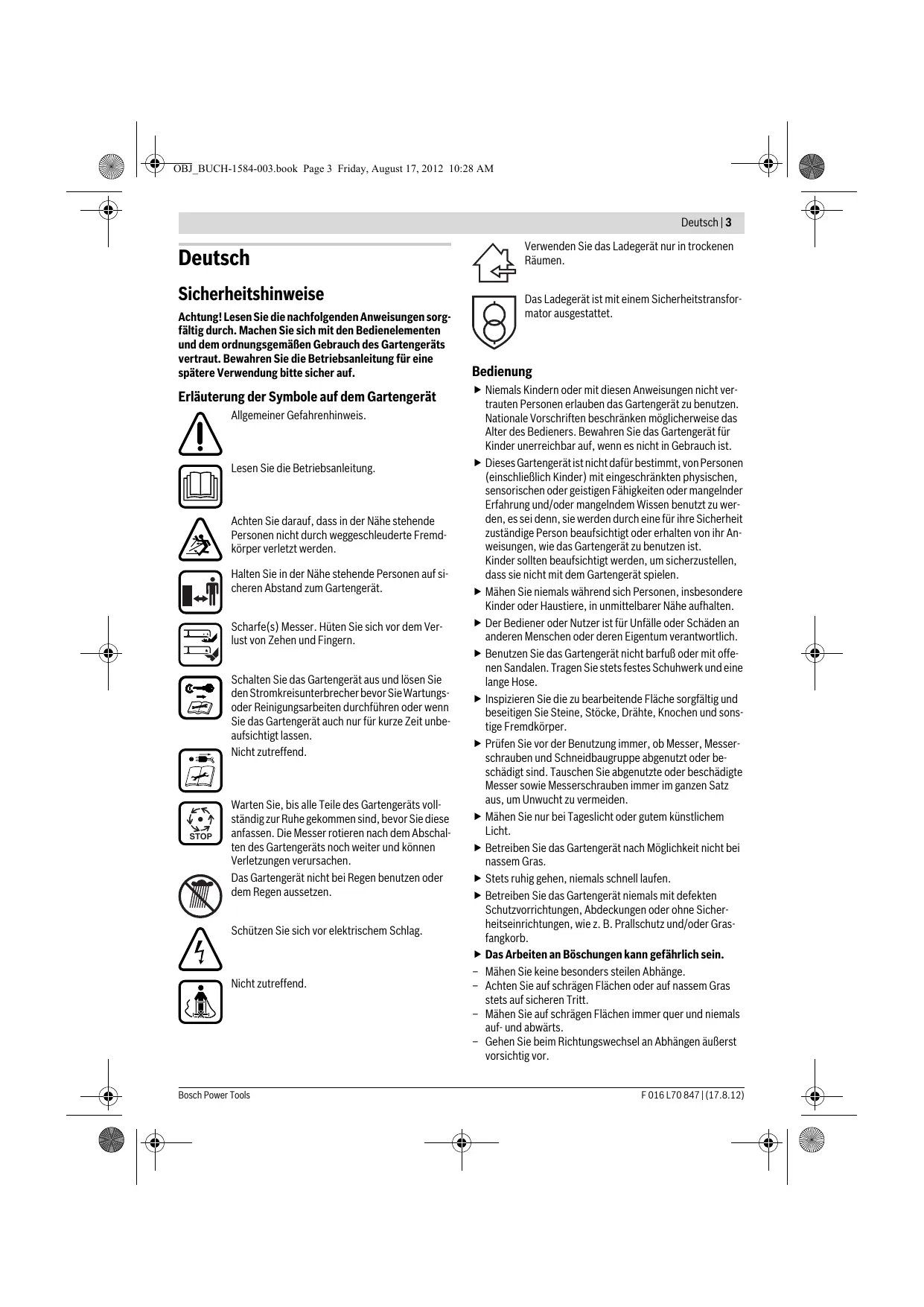

2,0 2,0 0 – 45 0 – 45 0,6 0,6 /II /II Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren. Bosch Power Tools F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 6 Friday, August 17, 2012 10:28 AM 6 | Deutsch Akku-Rasenmäher Ladegerät Sachnummer Ladestrom Zulässiger Ladetemperaturbereich Gewicht entsprechend EPTA-Procedure 01/2003 Schutzklasse

4,0 0 – 45 1,0 /II Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Gartengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren. Geräusch-/Vibrationsinformation Montage und Betrieb Messwerte für Geräusch ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1 m Abstand). Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 74 dB(A); Schallleistungspegel 86 dB(A). Unsicherheit K =0,42 dB. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60335: Schwingungsemissionswert ah <2,5 m/s2, Unsicherheit K=1,5 m/s2. Handlungsziel Lieferumfang Montage der Griffbügel Grasfangkorb zusammenfügen Grasfangkorb einsetzen/abnehmen Akku laden Akku einsetzen Stromkreisunterbrecher lösen und in Parkposition bringen Akku entnehmen Schnitthöhe einstellen Einschalten Ausschalten Arbeitshinweise Messerwartung Zubehör auswählen Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 50338 (Akku-Gerät) und EN 60335 (Akku-Ladegerät) gemäß den Bestimmungen der Richtlinien 2011/65/EU, 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Gemessener Schallleistungspegel 87 dB(A). Bewertungsverfahren der Konformität gemäß Anhang VI. Produktkategorie: 32 Benannte Stelle: SRL, Sudbury, England, Nr. 1088 Technische Unterlagen (2000/14/EG, 2011/65/EU) bei: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Inbetriebnahme Zu Ihrer Sicherheit f Achtung! Schalten Sie das Gartengerät aus, lösen Sie den Stromkreisunterbrecher und entfernen Sie den Akku bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Gleiches gilt, wenn das Schalterkabel beschädigt, angeschnitten oder verwickelt ist. f Nachdem das Gartengerät abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter. f Vorsicht – das rotierende Schneidmesser nicht berühren. Akku laden f Benutzen Sie kein anderes Ladegerät. Das mitgelieferte Ladegerät ist auf den in Ihr Gartengerät eingebauten Li-Ionen-Akku abgestimmt. F 016 L70 847 | (17.8.12) Bosch Power Tools OBJ_BUCH-1584-003.book Page 7 Friday, August 17, 2012 10:28 AM Deutsch | 7 f Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennzeichnete Ladegeräte können auch an 220 V betrieben werden. Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gartengerät durch eine Schutzschaltung abgeschaltet: Das Schneidmesser bewegt sich nicht mehr. ACHTUNG Drücken Sie nach dem automatischen Abschalten des Gartengerätes nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden. Ladevorgang Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku in den Ladeschacht eingesteckt wird. Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen. Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen. Schnellladevorgang AL 3640 CV Professional AL 3620 CV Professional Der Schnellladevorgang wird durch Blinken der grünen LEDAnzeige signalisiert. Anzeigeelement am Akku: Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder. Hinweis: Der Schnellladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten“. Bosch Power Tools Akku geladen AL 3640 CV Professional AL 3620 CV Professional Das Dauerlicht der grünen LED-Anzeige signalisiert, dass der Akku vollständig aufgeladen ist. Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Signalton, welcher die vollständige Aufladung des Akkus akustisch signalisiert. Der Akku kann anschließend zum sofortigen Gebrauch entnommen werden. Ohne eingesteckten Akku signalisiert das Dauerlicht der grünen LED-Anzeige, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist. Akku-Temperatur unter 0 °C oder über 45 °C AL 3640 CV Professional AL 3620 CV Professional Das Dauerlicht der roten LED-Anzeige signalisiert, dass die Temperatur des Akkus außerhalb des Schnellladetemperaturbereiches von 0 °C – 45 °C liegt. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um. Liegt die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches, leuchtet beim Einsetzen in das Ladegerät die rote LED des Akkus. Kein Ladevorgang möglich AL 3640 CV Professional AL 3620 CV Professional Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LED-Anzeige signalisiert. Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe Abschnitt „Fehlersuche“). F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 8 Friday, August 17, 2012 10:28 AM 8 | Deutsch Hinweise zum Laden Temperaturüberwachung des Akkus Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Die rote LED blinkt beim Drücken der Taste oder des Ein-/ Ausschalters (bei eingesetztem Akku): Der Akku ist außerhalb des Betriebstemperaturbereiches von – 10 °C bis +60 °C. Bei einer Temperatur über 70 °C schaltet der Akku ab, bis er wieder im zulässigen Betriebstemperaturbereich ist. Akku-Kühlung (Active Air Cooling) Die rote LED leuchtet beim Drücken des Ein-/Ausschalters dauerhaft: Die Temperatur der Elektronik des Gartengerätes beträgt weniger als 5 °C oder mehr als 75 °C. Bei einer Temperatur über 90 °C schaltet die Elektronik des Gartengerätes ab, bis diese wieder im zulässigen Betriebstemperaturbereich ist. Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutemperatur über 30 °C, wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Lüftungsgeräusch. Läuft der Ventilator nicht, liegt die Akkutemperatur im optimalen Ladetemperaturbereich oder der Ventilator ist defekt. In diesem Fall verlängert sich die Ladezeit des Akkus. Arbeitshinweise Akku-Ladezustandsanzeige Der Akku ist mit einer Ladezustandsanzeige ausgestattet, die den Ladezustand des Akkus anzeigt. Die Ladezustandsanzeige besteht aus 3 grünen LED. Betätigen Sie die Taste für die Ladezustandsanzeige, um die Ladezustandsanzeige zu aktivieren. Nach ca. 5 Sekunden erlischt die Ladezustandsanzeige selbsttätig. Der Ladezustand kann auch bei abgenommenem Akku geprüft werden. LED-Anzeige Dauerlicht 3 grüne LED Dauerlicht 2 grüne LED Dauerlicht 1 grüne LED Blinklicht 1 grüne LED Akku-Kapazität ≥ 2/3 ≥ 1/3 ≤ 1/3 Reserve Leuchtet nach Betätigung der Taste keine LED, ist der Akku defekt und muss ausgetauscht werden. Aus Sicherheitsgründen kann die Abfrage des Ladezustandes nur beim stillstehenden Gartengerät erfolgen. Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder. Temperaturüberwachung der Elektronik des Gartengerätes Schnittleistung (Akku-Laufzeit) Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Eigenschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Graslänge sowie der Schnitthöhe. Häufiges Ein- und Ausschalten des Gartengeräts während des Mähvorgangs reduziert ebenfalls die Schnittleistung (AkkuLaufzeit). Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird empfohlen, öfters zu mähen, die Schnitthöhe zu vergrößern und in angemessenem Tempo zu gehen. Das unten aufgeführte Beispiel zeigt den Zusammenhang zwischen Schnitthöhe und Schnittleistung in Bezug auf eine Akkuladung. Schnittbedingungen Sehr dünnes, trockenes Gras Dünnes, trockenes Gras 6cm 4cm 8cm 4cm Schnittleistung (Rotak 32 LI) bis zu 150 m2 bis zu 100 m2 Schnittleistung (Rotak 32 LI High Power) bis zu 300 m2 bis zu 150 m2 Um die Laufzeit zu verlängern kann ein zusätzlicher Akku oder ein Akku mit größerer Kapazität (Ah) über eine autorisierte Kundendienststelle für Bosch Gartengeräte erworben werden. Anzeige für Temperaturüberwachung Die rote LED der Anzeige für die Temperaturüberwachung signalisiert, dass der Akku oder die Elektronik des Gartengerätes (bei eingesetztem Akku) nicht im optimalen Temperaturbereich ist. In diesem Fall arbeitet das Gartengerät nicht oder nicht mit voller Leistung. F 016 L70 847 | (17.8.12) Bosch Power Tools OBJ_BUCH-1584-003.book Page 9 Friday, August 17, 2012 10:28 AM Deutsch | 9 Fehlersuche STOP Symptome Mögliche Ursache Gartengerät läuft nicht Verstopfung möglich Akku nicht voll geladen Akku nicht (richtig) eingesteckt Gras zu lang Motorschutz hat angesprochen Motor startet und stoppt anschließend wieder Gartengerät läuft mit Unterbrechungen Akku zu kalt/zu heiß Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt Der Motor startet nach Betätigen des Ein-/ Ausschalters mit einer geringen Zeitverzögerung Akku nicht voll geladen Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt Akku nicht (richtig) eingesteckt Akku zu kalt/zu heiß Interne Verkabelung des Gartengerätes defekt Motorschutz hat angesprochen Gartengerät hinterSchnitthöhe zu niedrig lässt unregelmäßiges Messer stumpf Schnittbild Verstopfung möglich und/oder Motor arbeitet schwer Messer falsch herum montiert Schnittleistung Schnitthöhe zu niedrig (Akku-Laufzeit) nicht ausreichend Gras zu hoch Gras zu nass oder feucht Gras zu dicht Abhilfe Stromkreisunterbrecher lösen: Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) Akku laden Akku einsetzen Größere Schnitthöhe einstellen und Gartengerät kippen, um die Anfangsbelastung zu reduzieren Motor abkühlen lassen und größere Schnitthöhe einstellen Akku erwärmen/abkühlen lassen Richtig einsetzen Ein-/Ausschalter für ca. 1 – 3 s gedrückt halten, um den Motor zu starten Akku laden Richtig einsetzen Akku einsetzen Akku erwärmen/abkühlen lassen Größere Schnitthöhe einstellen Kundendienst aufsuchen Motor abkühlen lassen und größere Schnitthöhe einstellen Größere Schnitthöhe einstellen Messer wechseln Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) Messer richtig herum montieren Größere Schnitthöhe einstellen und langsamer gehen Größere Schnitthöhe einstellen und langsamer gehen Warten bis das Gras trocken ist und langsamer gehen Größere Schnitthöhe einstellen, langsamer gehen und öfters mähen Kundendienst aufsuchen Ein zusätzlicher Akku kann über eine autorisierte Kundendienststelle für Bosch Gartengeräte erworben werden Nach Einschalten des Messer durch Gras behindert Gartengerät ausschalten Gartengeräts dreht Verstopfung entfernen (tragen Sie immer Gartensich das Schneidmeshandschuhe) ser nicht Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm) Starke Vibrationen/ Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm) Geräusche Messer beschädigt Messer wechseln Bosch Power Tools F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 10 Friday, August 17, 2012 10:28 AM 10 | Deutsch Symptome Kein Ladevorgang möglich Mögliche Ursache Akkukontakte verschmutzt Abhilfe Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen Akku ersetzen Akku defekt, da eine Leistungsunterbrechung innerhalb des Akkus (Einzelzellen) vorliegt Die LED-Anzeigen Netzstecker des Ladegerätes nicht (richtig) einge- Netzstecker (vollständig) in die Steckdose einsteleuchten nach dem steckt cken Einstecken des Netz- Steckdose, Netzkabel oder Ladegerät defekt Die Netzspannung prüfen und das Ladegerät ggf. steckers in die Steckvon einer autorisierten Kundendienststelle für dose nicht auf Bosch-Elektrowerkzeuge überprüfen lassen Wartung und Service Akku-Pflege E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com f Achtung! Schalten Sie das Gartengerät aus, lösen Sie den Stromkreisunterbrecher und entfernen Sie den Akku sowie den Grasfangkorb bevor Sie Wartungsoder Reinigungsarbeiten durchführen. f Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. Um eine optimale Nutzung des Akkus zu gewährleisten, beachten Sie folgende Hinweise und Maßnahmen: – Schützen Sie den Akku vor Feuchtigkeit und Wasser. – Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. – Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gartengerät. – Die optimale Temperatur zur Aufbewahrung des Akkus beträgt 5 °C. – Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Kundendienst und Kundenberatung Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften. www.bosch-garden.com Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) F 016 L70 847 | (17.8.12) Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Entsorgung Werfen Sie Gartengeräte, Ladegeräte und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2002/96/EG müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden. Bosch Power Tools OBJ_BUCH-1584-003.book Page 11 Friday, August 17, 2012 10:28 AM English | 11 Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinweise im Abschnitt „Transport“. Do not use the machine in the rain or leave it outdoors when it is raining. Beware electric shock hazard. Not applicable. Only use the battery charger indoors. Battery charger contains a safety transformer. Änderungen vorbehalten. English Safety Notes Warning! Read these instructions carefully, be familiar with the controls and the proper use of the machine. Please keep the instructions safe for later use! Explanation of symbols on the machine General hazard safety alert. Read instruction manual. Pay attention that bystanders are not injured through foreign objects thrown from the machine. Keep bystanders a safe distance away from the machine. Sharp blade(s). Beware of severing toes or fingers. Switch off and remove isolator key before adjusting, cleaning and before leaving the product unattended for any period. Not applicable. STOP Wait until all machine components have completely stopped before touching them. The blades continue to rotate after the machine is switched off, a rotating blade can cause injury. Bosch Power Tools Operation f Never allow children or people unfamiliar with these instructions to use the machine. Local regulations may restrict the age of the operator. When not in use store the machine out of reach of children. f This tool is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance. f Never mow while people, especially children or pets, are nearby. f The operator or user is responsible for accidents or hazards occurring to other people or their property. f Do not operate the machine when barefoot or wearing open sandals, always wear substantial footwear and long trousers. f Thoroughly inspect the area where the machine is to be used and remove all stones, sticks, wires, bones and other foreign objects. f Before using, always visually inspect to see that the blades, blade bolts and cutter assembly are not worn or damaged. Replace worn or damaged blades and bolts in sets to preserve balance. f Mow only in daylight or in good artificial light. f Avoid operating the machine in wet grass, where feasible. f Walk, never run. f Never operate the appliance with defective guards or shields, or without safety devices, for example deflectors and/or grass catchers in place. f Working on banks can be dangerous. – Do not mow excessively steep slopes. – Always be sure of your footing on slopes or wet grass. – Mow across the face of slopes – never up and down. F 016 L70 847 | (17.8.12) OBJ_BUCH-1584-003.book Page 12 Friday, August 17, 2012 10:28 AM 12 | English – Exercise extreme caution when changing direction on slopes. – Use extreme caution when stepping back or pulling the machine towards you. – Never mow by pulling the mower towards you. f Stop the blades if the machine has to be tilted for transportation when crossing surfaces other than grass and when transporting the machine to and from the area to be mowed. f Do not tilt the machine when starting or switching on the motor, except if the machine has to be tilted for starting in long grass. In this case, do not tilt it more than absolutely necessary and tilt only the part which is away from the operator. Always ensure that both hands are in the operating position before returning the machine to the ground. f Switch on the motor according to the instructions with feet well away from rotating parts. f Do not put hands or feet near or under rotating parts. f Always stand clear of the discharge zone when operating the machine. f Never pick up or carry the machine while the motor is running. f Do not modify this product. Unauthorized modifications may impair the safety of your product and may result in increased noise and vibration. f Regularly inspect the supply cable and any extension cables. Do not connect damaged cables to the supply or touch a damaged cable before it is disconnected from the supply. A damaged cable can lead to contact with live parts. Beware electric shock hazard. Remove the isolator key:
