Tipo de produto	Lavadora de alta pressão água fria
Marca	KARCHER
Modelo	K 490 M
Referência Spareka	1.141-905.0
Tipo de bomba	3 pistões axiais
Material do cabeçote	Latão
Alimentação elétrica	230 V monofásico
Escorvamento	Autoescorvante
Resfriamento da bomba	Ar
Tipo de água	Apenas água fria
Uso	Público em geral / particular

Perguntas frequentes - 490 M KARCHER

Como ligar o KARCHER 490 M pela primeira vez?

Primeiro, conecte a mangueira de água (torneira aberta) e depois ligue a alimentação elétrica. Aperte o gatilho por alguns segundos para purgar o ar antes de ligar a máquina. Nunca ligue a bomba sem fornecimento de água: isso danifica os pistões e as vedações.

Por que a máquina faz solavancos ("ran ran ran") quando solto o gatilho?

Este sintoma é característico de um by-pass defeituoso: a válvula reguladora de pressão não mantém a vedação em repouso. Contém um pistão agulha, uma mola e duas vedações. Um kit de vedação de reposição geralmente resolve o problema; você encontra essas peças em especialistas como Spareka.

A máquina liga, mas a pressão é muito fraca ou nula: o que fazer?

Verifique primeiro se a torneira de água está totalmente aberta e se a mangueira de alimentação não está dobrada. Em seguida, inspecione o filtro de entrada de água (frequentemente sujo) e limpe-o. Se o problema persistir, as válvulas de retenção da bomba podem estar sujas de calcário: um descalcificante para bomba de alta pressão pode ajudar.

Como limpar o filtro de entrada de água?

Desligue a alimentação elétrica e a água, depois desrosqueie a conexão de entrada de água na máquina. Retire o filtro de malha, enxágue-o em água corrente e, se necessário, deixe-o de molho por alguns minutos em vinagre branco para dissolver o calcário. Remonte verificando se a vedação em O-ring está no lugar.

É possível usar um detergente ou produto de limpeza com o KARCHER 490 M?

Sim, se a máquina estiver equipada com um sistema de sucção de detergente ou um injetor. Use apenas produtos Kärcher ou compatíveis, biodegradáveis, adequados para limpeza de alta pressão. Nunca use solventes ou ácidos fortes que atacam as vedações e a cabeça de latão.

O que fazer antes de guardar a máquina para o inverno?

Esvazie completamente a bomba: desconecte a água e, em seguida, acione brevemente o gatilho para expulsar a água residual. Em temperaturas negativas, a água congelada no corpo da bomba pode rachar a cabeça de latão de forma irreparável. Armazene em local protegido do gelo.

Como evitar o desgaste prematuro da bomba?

Nunca opere a máquina a seco (sem água). Use água limpa e, se a sua água for muito calcária, instale um amaciante ou filtro a montante. Após cada uso, enxágue com água limpa para evitar depósitos de calcário nos pistões e válvulas.

O cabo de alimentação está danificado: pode ser trocado por conta própria?

Não. Qualquer intervenção em peças sob tensão deve ser realizada por um técnico qualificado ou um centro de assistência Kärcher autorizado. Um cabo danificado apresenta um risco elétrico grave, especialmente porque o aparelho é usado na presença de água.

Onde encontrar peças de reposição para o KARCHER K 490 M?

Este modelo é antigo, as peças estão disponíveis em revendedores especializados como Spareka ou Le SAV (vedações, pistões, filtros, cabeça, motor). Note a referência completa inscrita na placa de identificação antes de fazer o pedido.

A lança ou a pistola vaza no encaixe: como resolver?

Verifique o estado da vedação em O-ring localizada dentro do engate rápido. Se estiver achatado ou rachado, substitua-o (vedação padrão em NBR). Certifique-se também de que o encaixe está bem preso até o clique de bloqueio: um encaixe meio encaixado vaza sistematicamente.

É possível usar o KARCHER 490 M para lavar um carro?

Sim, escolhendo um bico de jato largo (bico de 25° ou 40°) e mantendo a lança a pelo menos 30 cm da carroceria para evitar danificar o verniz. Nunca use o bico de jato concentrado (0°) na pintura. A adição de um detergente para carrocerias melhora o resultado.

Como ler a placa de identificação e identificar meu modelo exato?

A placa de identificação está fixada no corpo da máquina (geralmente na parte inferior ou lateral). Ela indica o modelo completo, a referência (ex. 1.141-xxx.0), a tensão de alimentação, a potência absorvida e a pressão nominal. Essas informações são essenciais para pedir as peças de reposição corretas.

MANUAL DE UTILIZADOR 490 M KARCHER

Antes de utiliser este aparelho leia e proceda segundo estas instruções de service. Guarde estas instruções de service para consultas futuras ou para entrega-las ao futuro propietário.

Dansk

1 Mangueira de aspiração do produits de limpeza
2 Interruptor doAPELHO
3 Saída de alta pressão
4 Líguação de água com crivo
5 Peça de acoplamento
6 Tubo pulverizador com tubeira dupla
7 Mangueira de alta pressão
8 Pistolapulverizadora manuall comtrava de seguranca
9 Cabo deligação
10 Pega de transporte

DANSK

Trabalhar com alta pressão

1 Ajustar à alta/baixa pressão
2 Positionar o interruptor do aparelho em «1»
3 Destravar a pistola pulverizada manual
4 Premir alavanca
5 Cuidado: Contragolpe
6 Advertências de segurança

DANSK

Drift med hojtiryk

Trabalhar com produto de limpeza

1 Ajustar ao jacto de baixa pressao
2 Pendarur a mangueira de produits de limpeza ...
3 ...no reservatório de produits del limpeza
4 Ligar o limpador a alta pressao
5 Destravar a pistola pulverizadora manual
6 Premir alavanca
Com alta pressão nenhum produits de limpeza

DANSK

Conservação, Estocagem

6 Limpar o filtro de produits delimpeza
7 Limpar o filtro de agua
8 Proteção contra as geadas

DANSK

Driftsafbrydelse

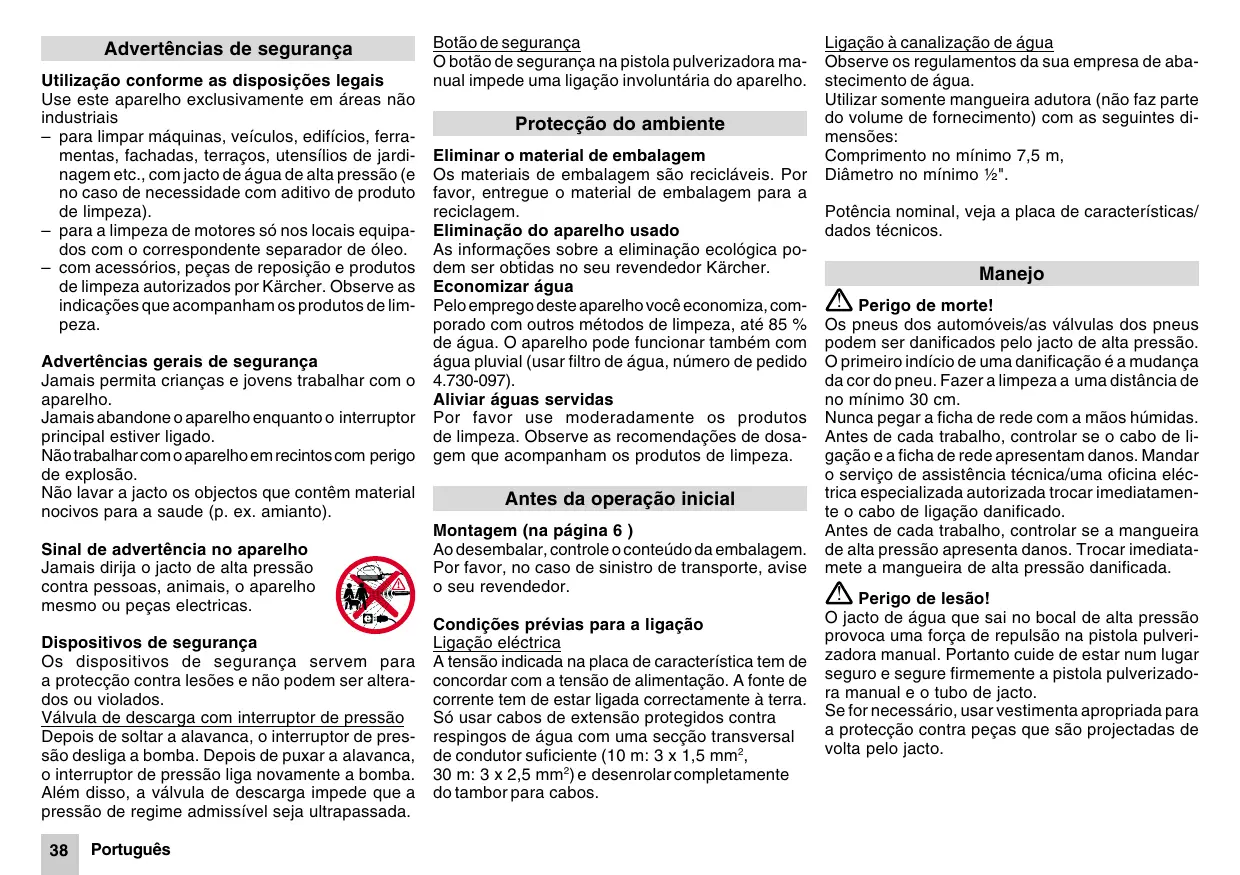

Advertências de segurança

Utilização conforme as dispositions legais

Use este aparelho exclusivamente em和地区 não industriais

• para limpar máquinas, veículos, edificções, ferramentas, fachadas, terrações, utensilios de jardinagem etc., com jasto de água de alta pressão (e no caso de necessidade com aditivo de produits de limpeza).
• para a limpeza de motores so nos locais equipados com o correspondente separator de oleo.
• com acessórios, peças de reposicao e produits de limpeza autorizados por Karcher. Observe as indentações que acompanham os produits de limpeza.

Advertências gerais de segurança

Jamais permitted crianças e jovens travahabar com o aparecido.

Jamais abandono aparelhoupono interruptor principal estiver ligado.

Não travailhar com o aparecido em recintos com perigo de explosão.

Não lavar a jacto os objectos que content material nocivos para a saude (p. ex. amIENT).

Sinal de advertência no aparelho

Jamais dirija o jacto de alta pressao contra pessoas, animais, o aparelho mesmo ou peças electricas.

Os dispositivos de segurarca servem para a protecao contra lesoes e nao pode ser alterados ou violados.

Válvula de descarga com interruptor de pressão
DepoS de soltar a alavanca, o interruptor de pressão desliga a bomba. DepoS de puxar a alavanca, o interruptor de pressão liga novamente a bomba.
Além disso, a valvula de descarga impede que a pressão de regime admissivel sera ultrapassada.

Botão de segurança

O botão de segurarça na pistola pulverizadora manual impede uma ligationação involuntária do aparelho.

Proteção do ambiente

Eliminar o material de embalagem

Os materiais de embalagem são reciclaveis. Por favor, entrega o material de embalagem para a reciclagem.

Eliminação do aparecido uso

As informações sobre a eliminacao ecologica dem ser obtidas no seu revendedor Karcher.

Economizar agua

Pelo empergoaretheparelho vcachecconomiza,comporado comoutros métodos delimpeza,ate 85% deagua.O aparelho podefuncionartembem comagua pluvial (usar filtrode agua,norro de pedido 4.730-097).

Aliviar águas servidas

Por favor use moderamente os produits de limpeza. Observe as recomendações de dosagem que acompanham os produits de limpeza.

Antes da operação inicial

Montagem (na págin6)

Ao desembalar, controle o conteudo da embalagem.
Por favor, no caso de sinistro de transporte, avise o seu revendedor.

Condições prévias para a ligação

Ligação eletrica

A tensão indica na placá de característica tem de concordar com a tensão de alimentação. A fonte de corrente tem de estar ligada correctamente à terra.

So uso cabos de extensão protegidos contra respingos de água com uma coisa transversal de conductor suficiente (10 m: 3 x 1,5 mm², 30 m: 3 x 2,5 mm²) e desenrolar Completely do quando para cabos.

Ligaçao à canalização de água

Observe os regulamentos da sua Empresa de abastecimento de água.

Utilizar somente mangueira adutora (não faz parte do volume de fornecimento) com as següntes dimensoes:

Comprimento no minimo 7,5 m,
Diametro no minimo 12 .

Potência nominal, veja a placá de caracteristicas/ dados téncicos.

Manejo

Perigo de morte!

Os pneus dos automóveis/as valvulas dos pneus podem ser danificados pelo jacto de alta pressão. OPrimeiro indicio de uma danificação é a mudança da cor do pneu. Fazer a limpeza a uma distência de no minimo 30 cm.

NuncaPEGARa ficha de rede com a mados humidas. Antes de cada travailho,contralar se o cabo de ligação e a ficha de rede aparem danos. Mandar o service de assistência Tecnica/uma oficina electrica especializada autorizada trocar imeditamente o cabo de ligação danificado.

Antes de cada trabajo, controlar se a mangueira de alta pressão apareça danos. Trocar imeditamente a mangueira de alta pressão danificada.

Perigo de lesao!

O pacto de agua que sai no bocal de alta pressão provoca umaforcé de repulsao na pistola pulverizadora manual. Portanto cude de estar num lugar seguro e segure firmamente a pistola pulverizadora manual e o tubo de pacto.

Se for necessário, usar vestimenta apropriadava para a proteção contra peças que são projectadas de volta pelo jacto.

Abastecimento de agua

Atença! Impurezas na água de alimentação danificam a bomba. Para impedir isto, chamamos expressamente a atençao para usar o FILTER de agua Kärcher (número de pedido 4.730-097).

No caso da的操作a da lavadora de alta pressao com o tubo aductor de agua fechado ocorre uma dana nificacao da unidade da cabeça do cilindro. Por favor, nunca funcao a MQquina com a torneira de agua fechada.

O aparecido pode ser abastecido com água da canalização de água ou dum recipienté aberto.

Abastecimento com água da canalização de água

• Ligar uma mangueira adutora (não faz parte do volume de fornecimento) à ligação de água do aparecido e na tomada da canalização de água.
• Abrir aorneira de agua.

Abastecimento com agua do recipiente aberto

• Desaparafusar a peça de acoplamento da toma da de água.
• Aparafusar a mangueira de aspiração com FILTER (não incluída no fornecimento, veja «Acessórios especialis») à ligação de água do aparelho.
• Pendurar o filtro dentro do recipiente.

• Purgar o arantes de colocar o aparelho em funciona.

• Desaparafusar a tubulacao de alta pressao na ligationa de alta pressao do aparelho.

• Ligaro aparecido e deixá-lo funciona tanto tempo até a água sair sem bolhas na ligação de alta pressão.
• Desligar o aparelho e aparafusar novamente a mangueira de alta pressão.

Preparar

• Meter a ficha de rede na tomada de corrente.
• Colocar o interruptor principal na posicao «I».

Ligar

• Pressionar o botão de segurarça na pistola pulverizadora manual e puxar a alavanca.

Desligar

• Soltar a alavanca.

Nos intervalos de trabajo e ao abandonar o aparelho, proteger o aparelho contra ligação involuntária pressionando o botão de segurança.

Regular a pressão de régime

Aumentar a pressao de regime: Girar o tubo de jacto na direccao de Diminuir a pressao de regime: Girar o tubo de jacto na direccao de

• Puxar a valvula de dosagem do produto de limpeza do seu suporte.
• Puxarda caixa a mangueira de aspiração de produits de limpeza no comprimento desejado.
• Pendurar a valvula de dosagem de produits de limpeza dentro do recipiente.
  Girar o tubo de jacto na direcção de «» até o encosto.

Se foi adcionado produits de limpeza

• Pendurar a valvula de dosagem de produits de limpeza dentro dum recipiente com agua clara, ligar e lavar o aparelho aproximadamente durante 1 minuto.

1. Pulverizar moderamente o produits de limpeza sobre a superficie seca e deixar actuar (não deixar secar).
2. Remove a sujeira dissolvida com o jacto de alta pressão.

Ligar o acessório

O segunte accesario, conforme o medelo, está incluído no fornecimento, ou pode ser adquirido no mercado do ramo (veja également «Acessório especialis»).
- Trocar o respectivo acessario pelo tubo de jacto. Escova de lavar

para superficies lisas,grandes-p.ex.no automivel, caravana ou barco. Pode ser adcionado produto de limpeza.

Escova rotativa de lavar

Trabalhar sem produit de limpeza e com a maior pressão de trabalho.

Terminar o service

• Interruption principal na posicao «0»
• Tirar a ficha de rede da tomada de corrente.

No caso de abastecimento de agua da canalização de agua

• Fechar a entrada de agua.
• Desligar o aparelho da ligação de água.

No caso de abastecimento de agua dum recipiente aberto

• Desaparafusar a mangueira de respiração com fazer na ligation doágua do aparelho.
• Puxar a alavanca na pistola pulverizadora manu-al até o aparelho ficar sem pressão.
• Pressionar o botão de segurarça para proteger o aparelho contra uma ligação involuntária.

Guardar

Atença! A geada pode danIFICAR o aparelho que não foi esvaziado completeness. Durante o inverno guarde o aparelho num recinto protegido contra geadas.

• Separar o tubo de jacto da pistola pulveridora manual.
• Enrolar o cabo de ligação e, p. ex., pendurá-lo na pistola pulverizadora manual.

Acessórios especials

Os acessórios especialis ampliam a possibiliade deutilização do seu aparecido. Você pode obter asrespectivas informações detalias no seu revendedorKärcher.

Ilustracoes,veja a páginal06.

1 Fresa para sujidade
2 Proteção contra borrifos
3 Jogo de limpeza tubo
4 Escova de lavar rotativa
5 Escova de lavar
6 Jogo de jacto humido
7 Tubo de jacto flexivel
8 Bocal triplo com tubo de jacto
9 Tubo de jacto para Lugares de acesso dificil

10 Tubo de jacto do chao
11 Extensa para o tubo de jacto
12 Mangueira de alta pressão
13 Extensão para mangueira
14 Jogo de aspiração dequantitye grande
15 Mangueira de aspiração com filtro
16 Filtró de agua
17 Dispositivo anti-returno

Produto de limpeza

Para um trabalho sem perturbações e adequado à tarefa de limpeza recomendamos o"Ourso programa de limpeza e conservação Kärcher. Por favor, consulte-nos pedindo as informações sobre este assunto. A seguir uma breve seleção:

Produto de limpeza universal

Profi RM 555 ULTRA

Produto de limpeza de automóvel

Profi RM 565 ULTRA

Produto de limpeza de casa e jardim

Profi RM 570 ULTRA

Produto de limpeza de barcos

Profi RM 575 ULTRA

Conservaço e manutenção

Limpar

Antes da armazenar por longo tempo, p. ex. no in- verno:

• Tirar a valvula de dosagem do produto de limpeza da mangueira de aspiração do produto de limpeza e limpar com água corrente.
• Extrair o crivo na ligação de água com um alicante de pontas chatas e limpar com água corrente.

Manutenção

O aparecido é isento de manutenção.

Auxilio no caso de avarias

As avarias tem muitas vezes origens simples que você meadowe Elimina-las com a ajuda daabela sinoptica segunte. Em caso de duvida ou no caso de avarias/remédio não indicaços aquei, dirija-se, por favor, ao服务于 assistência Tecnica autorizado.

Perigo deCHOque electrico!

Os lavoros de reparacao so podem ser feitos por um service de assistencia的技术ica autorizzato.

O aparecido não funciona

• Controle a tensão da rede.

• Controle se o cabo de ligação aparece danificações.

O aparecido não atinge a pressão pretendida

• Descarregue o ar do aparelho: Deixe funciona a bomba sem mangueira de alta pressao ate a agua sair sem bolhas na saida de alta pressao. Depois, voltte a ligar a mangueira de alta pressao.

Limpe o filtro de ligação da água.

• Verifique todo o circuito de alimentacao (mangueira a maquina) e todo o Conjto da maquina a loanca para que nao haja qualquer entupimento ou fuga.

• Controle a estanqueidade de todas as conduitas adutoras da bomba e sekek干什么 quer entupimentos.

Grandes variações de pressão

Limpe o bocal de alta pressao. Retire com una agulha a sujidade do orificio do injector e enchaque deitando agua pela parte darente.

Fugas na bomba

• Sempre que verifique fuga na bomba recorrer de imediato aos N/Serviço técnicos.

O produit de limpeza não é aspirado

• Limpe a mangueira de succão e o fazer do produit de limpeza e controle a sua estanqueidade.

Peças de reposicao

Use exclusively peças de reposicao originais Karcher. Uma lista de peças de reposicao encontra-se no fim destas instruções.

Dados Telecomicos

Conexão eletrica
Tensão (1~50 Hz)	230-240	V
Potência de conexão	1,9	kW
Fusível de rede (de acção lenta)	10	A
Classe de proteção	1
Ligação de água
Temperatura de admissão (máx.)	40	°C
Quantidade de admissão (min.)	600	l/h
Pressão de admissão (máx.)	2-12	bar
Dados de potência
Pressão nominal	120	bar
Pressão de regime máx.	130	bar
Débito	400	l/h
Aspiração do produits de limpeza	20	l/h
Força de repulsão na pistola manual com uma pressão de regime	15	N
Vibrações do aparelho	0,8	m/s2
Nível de pressão sonoro(EN60704-1)	74,5	dB(A)
Dimensoes
Comprimento	395	mm
Largura	315	mm
Altura	935	mm
Peso	12	kg

Planta do cicutto da corrente

C1 Condensador
M1 Motor
Q1 Interruptor do aparelho
T Limitador de temperatura
S1 Interruptor manometrico

Servico

Garantia

Em cada pais valem as condições de garantia dadas pela)nossa companhia distribuidora competente. Eliminamos gratuitoamente quaisquer avarias no aparelho dentro do prazo de garantia contento que acause sera devoa defeito de material ou de fabricacao. Nocaso de garantia dirija-seporfavorao seu revendedor ou aoproximo service de assistencia tectcnia levando o acessorio e o comprovante de compra.

Servico de assistencia的技术ica

No caso de problemas ou avarias, a{nossa suscursal Karcher Ihe ajudaré de bom grado.

CE - Declariação de conformidade

Nós declaramos pelo presente instrumento que a这其中, na sua conceção, fabricação bem como no tipo por nos comer-cializzato, às exigências tíbasicas de seguranca e de saude da direcva da CE. Se houver uma modificaçao na这其中 sem oignon consentingamento prévio, a presente declaração perderá a sua validade.

Produco: Lavadora de alta pressão

Tip: 1.141-xxx

Directivas aplicáveis da CE:

Directiva de máquinas CE (98/37/CEE).

Direcva de baixa tensao (73/23/CEE) modificada pela 93/68/CEE.

Directiva de compatibilidade electromagnética CE (89/336/CEE) modificada pelas 91/263/CEE, 92/31/CEE, 93/68/CEE.

Assegura-se, através de medidas internas da empressa, que os aparelhos de série correspondem sempre as exigências das directivas realizadas da CE e às normas aplicadas. Os abaixo assinados, actuam e representam através de procuração a gerência.

Dr. B. Graf

H.Jenner

S. Reiser

PpOoTaio nEpiBaalovToC

Anóupoŋ tnc ouokεuaiaç

Ta uIkα TnC oukeuaioac εival avakukwioia. Napakaεiδεva δivetηoukeuaia oτa oxetiká Kévtpa yia tv aEionoinon twv ulikwTnS.

Anoupon Tns naiac ouokeunc

Tia nnpoopioec oxetikac Tnv ouuwova tous kavoeic npoostaoiae nepiabaovtoc anoupon aneuuvte o kaataeta Korcher.

Oikovopia vepou

Xpnouoovtacn oukeun autn eoikovouite 0e oukyon e alee cte aepouou kexi kai 85% vepo.H oukeun miopei enionv aaetoupnyoei Bpoxovepo (xnpouoroioote piaTro vpou, Kw. napayyelaic4.730-097).

PpOoTaia PEPiBaALovToC

Kärcher Indústria e Comércio Ltda.

Av.Prof.Benedicto

Montenegro, 419

13140-000 Paulinia,S.P.

0800176111

CDN

Karcher Canada Inc.

1770 Alstep Drive Mississauga,

Ontario L5S 1W1

905/6728233

CH

Kärcher AG

IndustriestraBe 16

8108 Dallikon

0844 85 08 63

CZ

Kärcher spol. s r.o.

Za Mototechnou

155 00 Praha 5 -Stodulky

02/6521665

D

e Industria Automóvel, Lda.

Largo Vitorino Damasio. 10

1200 Lisboa

01/3950040

PL
