490 M - Vysokotlakový čistič KARCHER - Bezplatný návod na obsluhu

Typ produktu	Vysokotlakový čistič studenej vody
Značka	KARCHER
Model	K 490 M
Referenčné číslo Spareka	1.141-905.0
Typ čerpadla	3 axiálne piesty
Materiál hlavy	Mosadz
Elektrické napájanie	230 V jednofázové
Samonasávanie	Samo-nasávacie
Chladenie čerpadla	Vzduch
Typ vody	Len studená voda
Použitie	Široká verejnosť / súkromné osoby

Často kladené otázky - 490 M KARCHER

Ako spustiť KARCHER 490 M po prvýkrát?

Najprv pripojte hadicu na vodu (otvorený kohútik) a potom zapojte elektrické napájanie. Stlačte spúšť niekoľko sekúnd, aby ste odvzdušnili vzduch pred zapnutím stroja. Nikdy nespúšťajte čerpadlo bez prívodu vody: poškodzuje to piesty a tesnenia.

Prečo stroj robí záškuby ("ran ran ran"), keď uvoľním spúšť?

Tento príznak je charakteristický pre nefunkčný by-pass: regulačný ventil tlaku už nedrží tesnosť v pokoji. Obsahuje ihlový piest, pružinu a dve tesnenia. Sada náhradných tesnení často vyrieši problém; tieto diely nájdete u špecialistov ako Spareka.

Stroj sa spustí, ale tlak je veľmi nízky alebo žiadny: čo robiť?

Najprv skontrolujte, či je kohútik s vodou úplne otvorený a či nie je ohnutá prívodná hadica. Potom skontrolujte vstupný filter vody (často zanesený) a vyčistite ho. Ak problém pretrváva, spätné ventily čerpadla môžu byť zanesené vápencom: odstraňovač vodného kameňa pre vysokotlakové čerpadlá môže pomôcť.

Ako vyčistiť vstupný filter vody?

Odpojte elektrické a vodné napájanie, potom odskrutkujte vstupný pripojenie vody na stroji. Odstráňte sieťový filter, opláchnite ho pod tečúcou vodou a, ak je to potrebné, nechajte ho niekoľko minút namočený v bielom octe, aby sa rozpustil vodný kameň. Znovu ho namontujte a overte, či je O-krúžok správne umiestnený.

Môžem použiť detergent alebo čistiaci prostriedok s KARCHER 490 M?

Áno, ak je stroj vybavený systémom nasávania detergentu alebo injektorom. Používajte iba výrobky Kärcher alebo kompatibilné, biologicky odbúrateľné, vhodné pre vysokotlakové čistenie. Nikdy nepoužívajte rozpúšťadlá alebo silné kyseliny, ktoré poškodzujú tesnenia a mosadznú hlavu.

Čo robiť pred uložením stroja na zimu?

Úplne vypustite čerpadlo: odpojte vodu, potom krátko stlačte spúšť, aby ste odstránili zvyškovú vodu. Pri negatívnych teplotách môže zamrznutá voda v telese čerpadla nenapraviteľne prasknúť mosadznú hlavu. Skladujte v mrazuodolnom priestore.

Ako sa vyhnúť predčasnému opotrebovaniu čerpadla?

Nikdy nenechávajte stroj bežať naprázdno (bez vody). Používajte čistú vodu a ak je vaša voda veľmi vápenatá, nainštalujte zmäkčovač alebo filter vopred. Po každom použití opláchnite čistou vodou, aby ste predišli usadzovaniu vodného kameňa na piestoch a ventiloch.

Napájací kábel je poškodený: môžem ho vymeniť sám?

Nie. Akýkoľvek zásah do súčastí pod napätím musí byť zverený kvalifikovanému technikovi alebo autorizovanému servisnému centru Kärcher. Poškodený kábel predstavuje vážny elektrický riziko, hlavne preto, že zariadenie sa používa v prítomnosti vody.

Kde nájdem náhradné diely pre KARCHER K 490 M?

Tento model je starší, diely sú k dispozícii u špecializovaných predajcov ako Spareka alebo Le SAV (tesnenia, piesty, filtre, hlava, motor). Pred objednaním si poznačte kompletné referenčné číslo uvedené na typovom štítku.

Lance alebo pištoľ uniká na úrovni spoja: ako to napraviť?

Skontrolujte stav O-krúžku nachádzajúceho sa vo vnútri rýchlospojky. Ak je sploštený alebo prasknutý, vymeňte ho (štandardné tesnenie z NBR). Uistite sa tiež, že je spojka správne zacvaknutá až do kliknutia zámku: polovične zasunutá spojka vždy uniká.

Môžem použiť KARCHER 490 M na umývanie auta?

Áno, vyberte trysku so širokým prúdom (tryska 25° alebo 40°) a držte lance najmenej 30 cm od karosérie, aby ste predišli poškodeniu laku. Nikdy nepoužívajte trysku s koncentrovaným prúdom (0°) na náter. Pridanie detergentu na karosériu zlepší výsledok.

Ako čítať typový štítok a identifikovať môj presný model?

Typový štítok je pripevnený na tele stroja (často dole alebo na strane). Uvádza kompletný model, referenčné číslo (napr. 1.141-xxx.0), napájacie napätie, absorbovaný výkon a nominálny tlak. Tieto informácie sú nevyhnutné na objednanie správnych náhradných dielov.

NÁVOD NA OBSLUHU 490 M KARCHER

Varovné symboly na prístroji

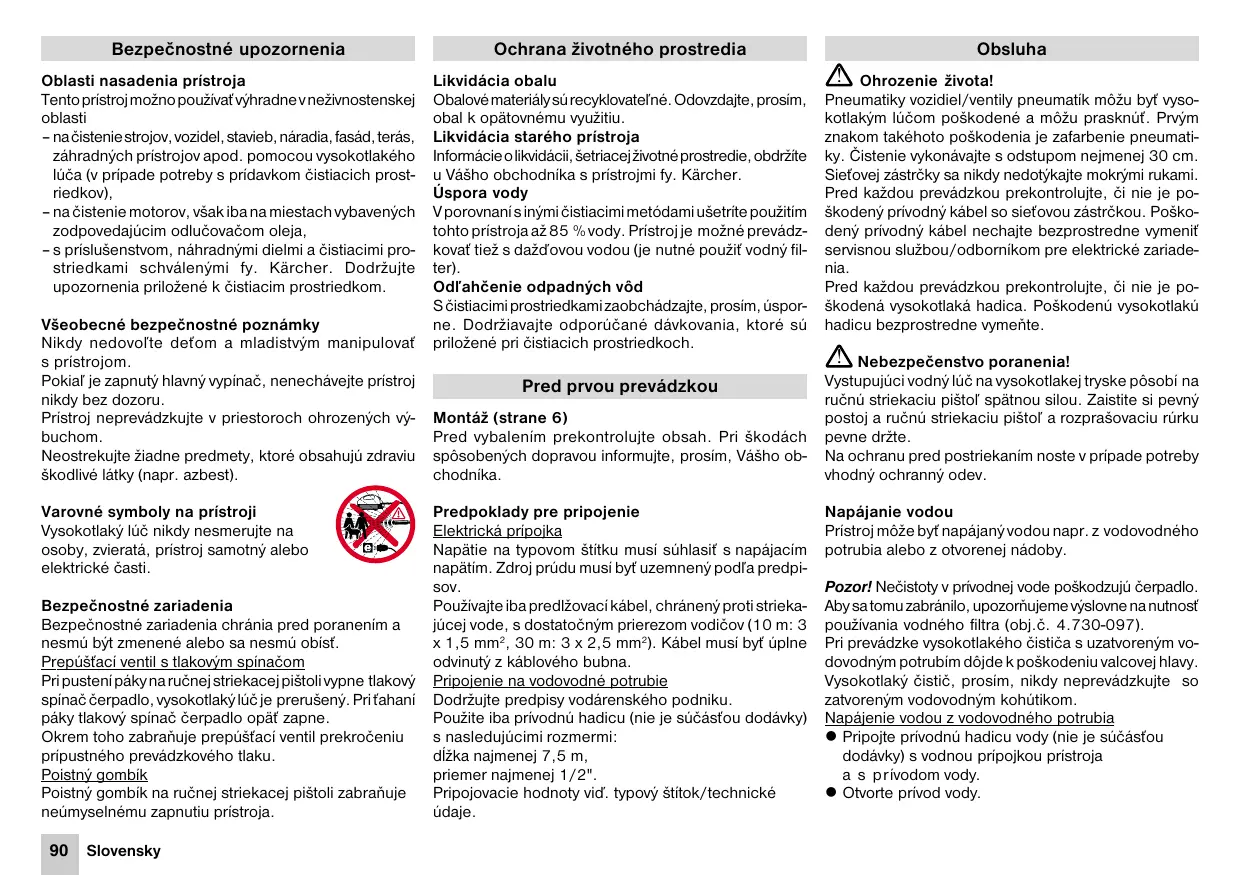

Bezpečnostné upozornenia

Oblasti nasadenia pristroja

Tento pristroj moznopouzivat vhyradnevnezivnostenskej oblasti

• načistenie strojov, vozidel, stavieb, náradia, fasad, teras, zahradných pristrojov apod. pomocou vysokotlakého luca (v pripade potreby s prridavkom Čistiacich prostriedkov),
• načistenie motorov, však iba na miestach vybavenych zodpovedajúcim odlucovačom oleja,
  -s prisluenstvom, nahradnymi dieIma a cistiacimi prostriedkami schvalenymi fy. Karcher.Dodrzujte upozornenia prilozené k cistiacim prostriedkom.

Vseobecne bezpecnostnepoznamky

Nikdy nedovol'te detom a mladistvym manipulovat's pristrojom.

Neostrekujte ziadne predmety, ktoré obsahuju zdraviu skodlivé látky (napr. azbest).

Vysokotlaky lucnikdy nesmerujte na osoby, zvierata, pristroj samotny alebo elektrické Časti.

Bezpečnostné zariadenia

Bezpečnostné zariadenia chránia pred poranenim a nesmú být zmenené alebo sa nesmú obist.

Okrem toho zabrañupe prepúsfaci ventil prekroceniu pripustného prevázkového tlaku.

Poistný gombik

Poistny gombik na ručnej stiekacej pistoli zabrañuje neumyselnému zapnutiu pristroja.

OchranaŽivotného prostredia

Likvidácia obalu

Predpoklady pre pripojenie

Elektrická pripojka

Napatie na typovom stitku musi suhlasit's napajacim napatim. Zdroj prudu musi byt uzemneny podla predipisov.

Pripojenie na vodovodné potrubie

Použite iba privodnú hadicu (nie je suciastou dodávky)
s nasledujúcimi Rozmermi:

Pneumatiky vozidiel/ventily pneumatik mozu byt vyso-kotlakym lucom poskodené a mozu prasknuf. Prvym znakom takehoto poskodenia je zafarbenie pneumatiky. Cistenie vykonávajte s odstupom nejmenej 30 cm. Siefovej zastrcky sa nikdy nedotykaje mokrymi rukami. Pred každou prevadzkou prekontrolujte, ci nie je poskodený privodný kabel so sieťovu zastrckou. Poskodený privodný kabel nechajte bezprostrende vymenit servisnou sluzbou/odbornikom pre elektrické zariadenia.

Pred kazdou prevadzkou prekontrolujte, ci ne je poskodená ysvokotláká hadica. Poškodenú ysvokotlákuhadicu bezprostredne vymeinte.

Nebezpečenstvo poranenia!

Vystupujuci vodný lúc na ysvokotlakej tryske pôsobi na ručné strikaci pistól spătnou silou. Zaistite si pevný postoj a ručné strikaci pistól a Rozprašovaci rúrku pavne držte.

Na ochranu pred postriekanim nods v pripade potreby vchodný ochranný odev.

Napájanievodou

Pristrojmözebytnapájanvodounapr.zvodovodného potrubia alebo z otvorenej nádoby.

Pozor! Nečistoty v privodnej vode poskodzujú Čerpadlo.

Aby sa tomu zabránilo, upozomujeme ysvloνne na nutnost použivania vodného filtra (obj.ć. 4.730-097).

Pri prevadzke vysokotlakého ČiStica s uzatvorenym vodovodnym potrubim dOjde k poškodeniu valcovej hlavy. Vysokotlaky ČiStic, prosim, nikdy neprevadzkujte so zatvorenym vodovodnym kohutikom.

Napajenievoduzvodovodného potrubia

• Pripoje privodnu hadicu vody (nie je sucásfou dodávky) s vodnou pripojkou pristroja a s privodom vody.
• Otvorte privod vody.

Nasávanie vody z otvorenej nádoby

• Odskrutkujte spojovaci diel pre privod vody.

• Naskrutkujte nasavaciu hadicu s filtrom (nie je sucastou dodávky, vid. «Zvlástne prisluşenstvo») na vodné pripojku pristroja.
  Filter zavesto do nadoby.
  Pred zaćatim prévátzki pristroj odvizdušnite.

• Odrskrutkujte vysokotlake vedenie na vysokotlakej pripojke pristroja.

• Prístroj zapnite a nechajte v chode tak dlho, az vyteká z vysokotlakej pripojky voda bez bublin.
• Pristoj vypnite a vsokotlaku hadicu opat naskrutkujte.

Priprava

Zastrčte siežovú zástrčku.
Nastavte hlavny vypinač do polohy «I».

Zapnutie

Stlache poistny gombik na ručnej striekacej pistoli a tahajte páku.

Vypnutie

Povolte paku.

Stlačenim poistného gombika zaistte prístoj v pracovných prestávkach a pri jeho opusteni pred neúmyselným zapnutím.

Regulácia pracovného tlaku

Zvysenie pracovného tlaku:

Otočte Rozprašovaciu rurku v smere « »

Zniżenie pracovného tlaku:

Otočte Rozprašovaciu rurku v smere « »

Primiesanie Čistiaceho prostriedku

Vytiahnite dákovaci ventil Čistiaceho prostriedku z uchytenia.
- Nasavaci hadicu cistiaceho prostriedku vytiahnite v požadovanej dlžke z krytu.
Dávkovaci ventil Čistaceho prostriedku zavesto donádoby s Čistiacim prostriedkom.
- Rozprašovaciu rúrku natočte v smere « » až na doraz.

Ak bol primiešavaný Čistiaci prostriedok

Zaveste davkovaci ventil cistiaceho prostriedku do nadoby s cistou vodou, pristroj na ca. 1 minutu zapnite a vyplachnite.

Doporucénáčistiaca metóda

1. Nastriekajte Čistaci prostriedok úsporne naSuchy povrch, nechajte posobit (avšak nie zaschnút).
2. Uvo'nenu nečistotu ostriekajte vsokotlakym lúčom.

pre veIke, rovné plochy - napr. na aute, obytnom privese alebo cIne.

Rotujúca umyvacia kefa

pre dokladné Čistenie, nepoškodzuje plochy - napr.

karoserie alebo sklenene plochy.

Na pevn de ziace sa neoistoty napr. chodniky zarastene machom alebo fasady.

Pracujte bez Čiastaceho prostriedku a s najvyšim pracovným tlakom.

Ukončenie prevadzky

Nastavte hlavný vypinač do polohy «0».
Vytilhniite siefov zastrku.

Pri napájani vodou z vodovodného potrubia

Uzavrite privod vody.
- Odpjote pristroj od vodnej priopjky.

Pri napájani vodou z otvorenej nádoby

• Odrskrutkujte nasávaciu hadicu s filtrom od vodnej pripojky pristroja.
• Tahajte páku na rucnej strikacej pistoli, kym nie je pristroj bez tlaku.
• Na zaistenie pristroja proti neumyselnému zapnutiu stlăcte poistny gombik.

Skladovanie

Pre bezporuchov Prague odporucame nas program ciastiach a osetrovacich prostriedkov Karcher, ktoré su vhdné pre dany učel cistenia. Nechajte si, prosim, poradif, alebo si na tuto temu vyziadajte informácie. Tu je malý vyber:

Universalreiniger (Univerzálny Čiustic)

Profi RM 555 ULTRA

Autoreiniger (Cistic pre automobily)

Profi RM 565 ULTRA

Pristroj nedosiahne požadovaný tlak

• Pristroj odvizdu-snite: nechajte Čerpadlo bežaţ bez yvsokatlakej hadice, kym nevyteká na yvsokatlakom vystupe voda bez bublin. Potom yvsokatlaku hadicu opăt pripoje.
• Vycistite sitko vo vodnej pripojke. (Je mayne ho I'ahko vtiahnut pomocou plochych kliesti.)
• Skontrolujte pritokové množstvo vody.
• Skontrolutje vsetky privodné vedenia k Čerpadlu na tesnost alebo upchanie.

Silné kolisanie tlaku

-Vycistite vysokotlaku trysku.

Necistoty v hierach trysky odstrante pomocou ihly a zpredu vyplacnitevodou.

Netesné Čerpadlo

Použivajte výhradne originálne náhradné diely fy. Kärcher. Prehlad náhradnych dielov najdete na konci tohto navodu na obsluhu.

Technické udaje

Prúdová pripojka
Napätie (1~50 Hz)	230-240	V
Prikon	1,9	kW
Sieřová poistka (zotrvačná)	10	A
Ochranná trieda	1
Vodná pripojka
Privodná teplota (max.)	40	°C
Privodné množstvo (min.)	600	l/h
Privodný tlak	2-12	bar
Vykonové údaje
Tlak nom.	120	bar
Tlak max.	130	bar
Dopravované množstvo	400	l/h
Dávkovanie Čistaceho prostriedku	20	l/h
Sila spātného rázu ručnej striekacej pištole pri pracovnom tlaku	15	N
Hladina akust. tlaku (DIN 45 635)	74,5	dB(A)
Rozmery
Dížka	395	mm
Širka	315	mm
Výška	935	mm
Hmotnost	12	kg

Servis

Záruka

V kazdej krajine platia zaručné podmienky vydané našou prislušnou distribučnou spolocnostou. Eventuálne poruchy vzniknute na pristroji odstránime poças zaručnej doby bezplatne v tripade, ak je pričinou poruchy chyba materiálu alebo vyrobuču.

V pripeade zarukya, prosim, obratae ajs prisluosenstvom a predajnym uctom na Vasho obchodnka alebo na najblizsiu autorizovanu servisnu sluzbu.

Servisna sluzba

V pripe otazok alebo poruch Vam rady pomozu naše pobocky Kärcher.

Scheme priebehu prudu

Tymto prehlasujeme, ze d'alej oznaçéné stroje zodpovedaju na základe svojej koncepcie a konstrukného vyhotovenia, ako aj od nás do prevadzky uvedenym vyhotoveniam prisluśnych základnych bezpečnostnych a zdravotnych požadaviek d'alej uvedenym smerniciam ES.

Pri zmene stroja, ktorá nebola od nás odsuhlasená stráca:toto prehlaseenie svoju platnost.

Vyrobok: Vysokotlaky cistic Typ: 1.141-xxx

Prisluşné smernice: 170/97
168/97
169/97

Pouzite harmonizaçné normy:

DIN EN 60 335 - 1

DIN EN 60 335 - 2 - 79 : 1998
