490 M - Høytrykkspyler KARCHER - Gratis bruksanvisning og manual

Produkttype	Kaldtvann høytrykksspyler
Merke	KARCHER
Modell	K 490 M
Referanse Spareka	1.141-905.0
Pumpetype	3 aksiale stempler
Materiale pumpehus	Messing
Elektrisk tilkobling	230 V enfase
Selvsugende	Selvsugende
Pumpekjøling	Luft
Vanntype	Bare kaldt vann
Bruk	Forbruker / privat

Ofte stilte spørsmål - 490 M KARCHER

Hvordan starte KARCHER 490 M for første gang?

Koble først til vannslangen (åpen kran) og deretter koble til strømforsyningen. Trykk på avtrekkeren i noen sekunder for å lufte ut luften før du slår på maskinen. Start aldri pumpen uten vannforsyning: dette skader stemplene og pakningene.

Hvorfor rykker maskinen ("ran ran ran") når jeg slipper avtrekkeren?

Dette symptomet er karakteristisk for en defekt bypass: trykkreguleringsventilen holder ikke tetningen i ro. Den inneholder en nålestempel, en fjær og to pakninger. Et erstatningssett med pakninger løser ofte problemet; du finner disse delene hos spesialister som Spareka.

Maskinen starter, men trykket er veldig svakt eller fraværende: hva skal jeg gjøre?

Sjekk først at vannkranen er helt åpen og at forsyningsslangen ikke er bøyd. Deretter inspiser vanninntaksfilteret (ofte tilstoppet) og rengjør det. Hvis problemet vedvarer, kan tilbakeslagsventilene i pumpen være tilstoppet av kalk: en avkalker for høytrykkspumper kan hjelpe.

Hvordan rengjøre vanninntaksfilteret?

Kutt strøm- og vannforsyningen, og skru av vanninntakskoblingen på maskinen. Fjern nettingfilteret, skyll det under rennende vann og, om nødvendig, la det ligge i hvit eddik noen minutter for å løse opp kalken. Monter igjen og sørg for at O-ringen er riktig plassert.

Kan man bruke et rengjøringsmiddel med KARCHER 490 M?

Ja, hvis maskinen er utstyrt med et rengjøringsmiddel sugesystem eller en injektor. Bruk kun Kärcher produkter eller kompatible, biologisk nedbrytbare, tilpasset høytrykksrengjøring. Bruk aldri løsemidler eller sterke syrer som angriper pakningene og messinghodet.

Hva bør man gjøre før man lagrer maskinen for vinteren?

Tøm pumpen helt: koble fra vannet, og trykk kort på avtrekkeren for å fjerne gjenværende vann. Ved minusgrader kan frosset vann i pumpehuset sprekke messinghodet uopprettelig. Oppbevar på et frostfritt sted.

Hvordan unngå for tidlig slitasje på pumpen?

Kjør aldri maskinen uten vann. Bruk rent vann og, hvis vannet ditt er veldig kalkholdig, installer en vannmykner eller filter før maskinen. Etter hver bruk, skyll med rent vann for å unngå kalkavleiringer på stemplene og ventilene.

Strømkabelen er skadet: kan man bytte den selv?

Nei. Enhver intervensjon på deler under spenning må overlates til en kvalifisert tekniker eller et autorisert Kärcher servicesenter. En skadet kabel utgjør en alvorlig elektrisk risiko, spesielt siden apparatet brukes i nærvær av vann.

Hvor finner man reservedeler til KARCHER K 490 M?

Denne modellen er gammel, så delene er tilgjengelige hos spesialforhandlere som Spareka eller Le SAV (pakninger, stempler, filtre, hodet, motor). Noter hele referansen som står på typeskiltet før du bestiller.

Lansen eller pistolen lekker ved koblingen: hvordan fikser man det?

Sjekk tilstanden til O-ringen inne i hurtigkoblingskoblingen. Hvis den er flatet ut eller sprukket, bytt den ut (standard NBR-pakning). Sørg også for at koblingen er riktig klikket på plass: en kobling halvveis inne vil alltid lekke.

Kan man bruke KARCHER 490 M til å vaske en bil?

Ja, ved å velge en bred stråledyse (25° eller 40° dyse) og holde lansen minst 30 cm fra karosseriet for å unngå å skade lakken. Bruk aldri en konsentrert stråledyse (0°) på malingen. Tilsetning av bilsjampo forbedrer resultatet.

Hvordan lese typeskiltet og identifisere min eksakte modell?

Typeskiltet er festet på maskinkroppen (ofte nederst eller på siden). Det viser den komplette modellen, referansen (f.eks. 1.141-xxx.0), strømspenningen, opptatt effekt og nominelt trykk. Denne informasjonen er nødvendig for å bestille riktige reservedeler.

BRUKSANVISNING 490 M KARCHER

Arbeide med hoytrykk

1 Innstill hoy-/lavtrykk
2 Sett maskinbryteren pa "1"
3 Apne skringenp hoytrykspistolen
4 Betjen avtekkenen
5 Forsiktig: Tilbakeslag
6 Sikkerhetsanvisninger

Svenska

Arbete med hogtryck

Arbeide med rengjoringsmidler

1 Innstill lavtryksträle
2 Heng rengjoringsmiddelslangen.
3 ...nedirengjöringsmiddelbeholderen
4 Sla hoytryksvaskeren
5 Apne sikringen på hoytrykkspistolen
6 Betjen avtekkeren
Det kan ikke benytes rengjøringsmiddel ved høytrykk

Svenska

1 Sett maskinbryteren pa "0"
2 Ta ut ded elektriske stopselet
3 Steng vannkranen
4 Betijen avtrekkeren (maskinen gjore trykkløs)
5 Sikre hoytrykkspistolen

Vedlikehold, oppbevaring

6 Rengjor rengjoringsmiddelfilter
7 Rengjor vannfilter
8 Frostbeskytelse

Svenska

Stopp

Beregnet anvendelsesomrade

Advarselstegt nå apparatet

Hojtryksstralen ma aldrig rettes mod messnesker, dyr, apparatet aller elektriske componenter.

Vandforsyning fra Åben beholder

Saat netstikket i.
HovedafbryderpaI

Tend

Rengöringsmiddel til bolig og have Profi RM 570 ULTRA

Rengöringsmiddel til bade Profi RM 575 ULTRA

Pleje og vedligeholdelse

Rengoring

• til rengjöring av maskiner, kjoretøyer, bygninger, verktøy, fasader, terrasser, hager osv. med hoytrykssstråle (og med rengjöringsmiddeltilsetning ved behov);
• til motorvask kun på steder med oljeutskiller;
• med tilbehør, resedeler og rengjøringsmidler som ergodkjent av Kärcher. Ta hensyn til anvisin-gene som følger rengjøringsmidlene.

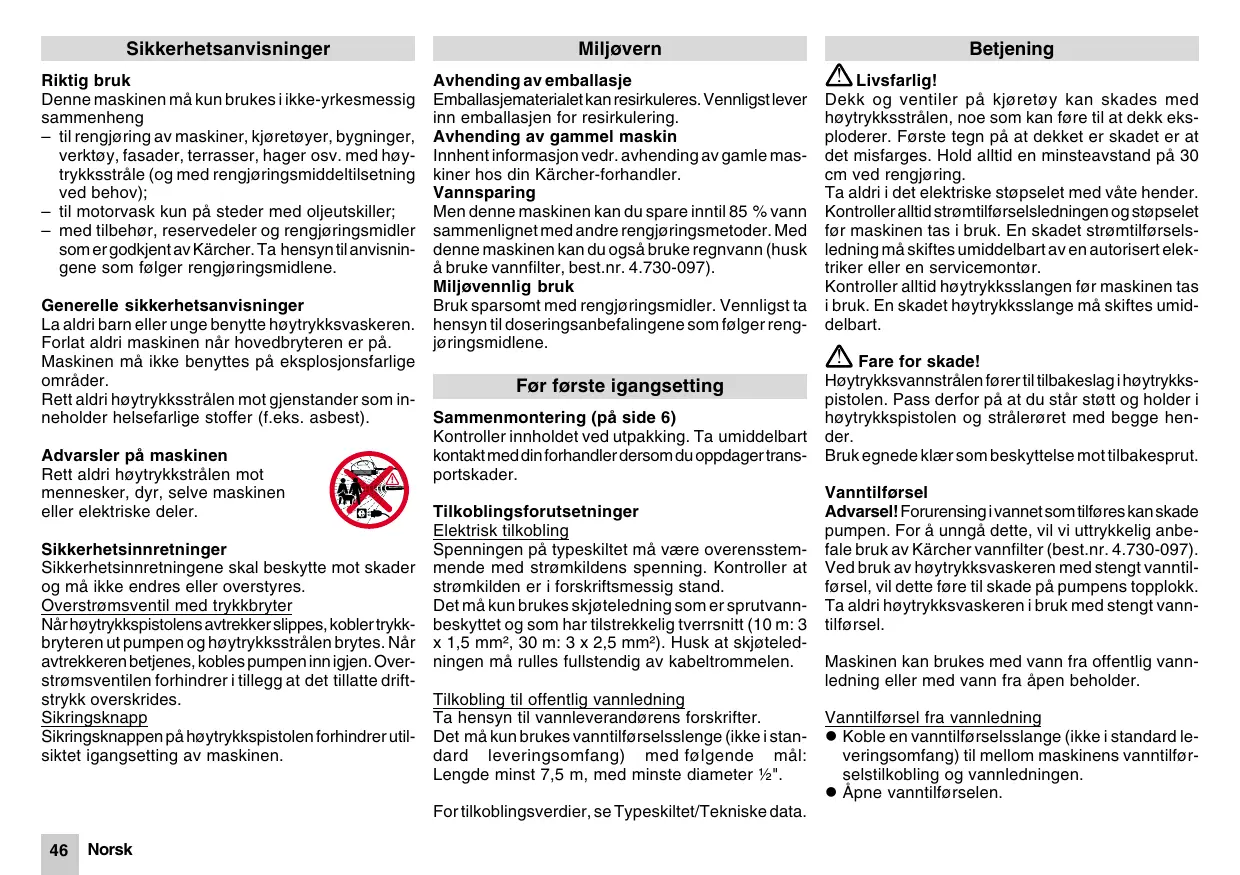

Generelle sikkerhetsanvisninger

La aldri barn ellerunge benyttte hoytrykksvaskeren. Forlat aldri maskinen nar hovedbryteren er pa. Maskinen ma ikke benyttes pa eksplosjonsfarlige omrader.

Rett aldri hoytrykssstralen mot gjenstander som inneholder helsefarlige stoffer (f.eks. asbest).

Advarsler på maskinen

Rett aldri høytrykkstrålen mot** mennesker, dyr, delve maskinen eller elektriske deler.

Sikkerhetsinnretninger

Sikkerhetsinnretningene skal beskytte mot skader og må ikke endres eller overstyres.

Overstrømsventil med trykkbryter

Nar hoytrykkspistolens avtrekker slippes, kobler trykkbryteren ut pumpen og hoytrykksstralen brytes. Naravtrekkeren betjenes, kobles pumpen inn igjen. Overstromsventilen forhindreri tilegg at det tillatte driftstrykk overskrides.

Sikringsknapp

Sikringsknappen på høytrykkspistolen forhindrer utiliskitet igangsetting av maskinen.

Miljøvern

Avhending av emballasje

Emballasjematerialet kan resirkuleres. Vennligst lever inn emballasjen for resirkulering.

Avhending av gammad maskin

Innent informasjon vedr. avhending av gamle maskiner hos din Karcher-forhandler.

Vannsparing

Men donne maskinen kan du spare inntil 85% vannSAMmenlignet med andre rengjøringsmetoder.Meddenne maskinen kan du ogsa bruke regnvann (husk 日 bruke vannfilter, best.nr.4.730-097).

Miljøvennlig bruk

Bruk sparsomt med rengjoringsmidler. Vennligst ta hensyn til doseringsanbefalingene som folger rengjoringsmidlene.

Første igangsetting

Sammenmontering (pá side 6)

Kontroller innholdet ved utpakking. Ta umiddelbart kontakt med din forhandler dersom du oppdager transportskader.

Tilkoblingsforutsetninger

Elektrisk tlikobling

Spenningen på typeskitet må vår overensstemmende med stromkildens penning. Kontroller at stromkilden er i forskriftsmessig stand.

Det mä kun brukes skjøteledning som er sprutvann-beskyttet og som har tilstrekkelig tverrsnitt (10 m: 3 x 1,5 mm², 30 m: 3 x 2,5 mm²). Husk at skjøteledningen mä rulles fullstendig av kabeltrommelen.

Tilkobling til offentlig vannledning

Ta hensyn til vannleverandorens forskrifter.

Det mä kun brukes vanntilforselssenge (ikke i standard leveringsomfang) med følgende mål: Lengde minst 7,5 m, med minste diameter 12 .

Fortilkoblingsverdier, se Typeskiltet/Tekniske data.

Betjening

Livslfarlig!

Dekk og ventiler på kjoretoy kan skades med høytryksstrånen, noe som kan före til at dekk eksploderer. Første tegn på at dekker et skadet er at det misfarges. Hold alltid en minsteavstand på 30 cm ved rengjøring.

Ta aldri i det elektriske stopelet med vate hender. Kontroller alltid strømtilforselsledningen og stopelet før maskinen tas i rob. En skadet strømtilforselsledning ma skiftes umiddelbart av en autorisert elektriker eller en servicemontør.

Kontroller alltid høytrykksslangen for maskinen tas i bruk. En skadet høytrykksslange må skiftes umiddelbart.

Fare for skade!

Høytrykksvannstrålen førertiltilbakeslag høytrykkspistolen.Pass derforpataudstar storg holderihøytrykkspistolog stralereret med begge hender.

Bru kgnede klær som beskyttelse mot tilbakesprut.

Vantilforsel

Advarsel! Forurensing i vannet som tilfores kan skade pumpen. For a unnga dette, vil vi uttrykkelig anbefale bruk av Karcher vannfilter (best.nr. 4.730-097).

Ved bruk av høytryksvaskeren med stengt vanntilforsel, vil dette fere til skade på pumpens topplokk.

Ta aldri hoytryksvaskeren i bruk med stengt vanntilforsel.

Vanntilforsel fra vannledning

• Koble en vanntilforselsslange (ikke i standard leveringsomfang) til mellom maskinens vanntilforselstilkobling og vannledningen.
• Apne vanntilforselen.

Vanntilforsel fra Åpen beholder

• Skru av koblingsdelen for vanntilforsel.

• Monter sugeslange med filter (ikke i standard leveringsomfang, se "Tilleggsutstyr") på maskinens vanntilforselsilmokbing.

Heng slangen med filteret ned i beholderen.

• Luft maskinen

• Skru av høytrykksslangen

• Slå på maskinen og la den gå sä lenge at vannetkommen ut gjennomhøytrykkstilkobligen frittfor bobler
• Slå av maskinen og monter på høytrykksslan-gen igjen.

Forberedelseer

• Sett stopselet i stikkontakten.
• Sett hovedbryteren i "I"-stilling.

Innkobling

• Trykk på sikringsknappen på høytrykkspistolen og betjen avtrekkeren.

Utkobling

• Slipp avtrekkeren.

Aktiver sikringsknappen ved opphold i arbeidet eller nár du forlater maskinen, for a forsikre deg mot utilisiktet igangsetting av maskinen.

Regulering av arbeidstrykk

Øking av arbeidstrykk:

Vri straleroret i -retning.

Senking av arbeidstrykk:

Vri stralereret i " -retning.

Tilsetting av rengjoringsmiddel

• Trekk doseringsventil for rengjøringsmiddelen ut av holderen.
• Trekk rengjöringsiddelsugeslangen ut i onsket lengde.
  Heng doseringsventil for rengjoringsmiddelen ned i rengjoringsmiddelbeholderen.
  Vri straleroretireting"til anslag.

Ved tilsetning av rengjø ringsmiddel

Heng doseringsventil for rengjøringsmiddelen ned i en beholder med rent vann og la maskinen gå for skylling i ca. ett minutt.

Anbefalt rengjøringsmetode

1. Sprøyt rengjøringsmiddel sparsomt på den torre overflaten og la det virke (ikke tørke).
2. Skyll vekk det opplste smusset med hoytrykksstralen.

Tilkobling av tilbehør

Følgende tilbehør er, avhengig av modell, i standard leveringsomfang eller til salgs hos din Kärcher-forhandler (se ogss "Tilleggsutstyr").

for rengjøring av store, glatte flater - som f.eks. bil, campingvogn ellerBOT.

Rengjøringmiddel kan tilsettes.

for skansom og grundig rengjoring - av f.eks. karosseri- og glassflater.

Rengjöringsmiddel kan tilsettes.

Roto-jet-dyse

for hardnakket smuss - f.eks. mosegrode gangveiheller eller fasader.

Bruk maksimalt arbeidstrykk uten rengjøringsmiddel.

Etter bruk

• Sett hovedbryteren i "0"-stilling.
• Trekk ut det elektriske støpselet.

Ved vanntilforsel fra offentlig vannledning

Ved vanntilforsel fra apen beholder

• Demoner sugeslange med vannfilter fra maskinens vanntilkobling.
• Betjen høytrykkspistolens avtrekker, slick at maskinen gjores trykkløs.
• Trykk på sikringsknappen for Å sikre maskinen mot utilsiktet igangsetting.

Oppbevaring

Advarsel! Frost kan skade maskiner som/DDke er fullstendig tomt. Det anbefales at maskinen gjennomskylles med en glyssantinopplsning og oppbevares pa et frostfritt sted om vinteren.

Koble stralereret fra hovytrykkspistolen.
Vikle opp den elektriske ledningen og heng den f.eks. på høytrykkspistolen.

Tilleggsutstyr

Tilleggsutstyr utvider maskinens bruksomrade. For naermere informasjon, ta Kontakt med din Karcherforhandler.

Bilder pà side 106.

1 Roto-jet-dyse
2 Sprutbeskyttelse for Roto-jet-dyse
3 Rorrengjoringssett
4 Roterende vaskebørste
5 Vaskebørste
6 Sandvaskesett
7 Fleksibelt straleror
8 Tretrinnsdyse med straleror
9 Straleror for vanskelig tilgengelige steder
10 Gulvstraleror
1 Strålerørsforlengelse
12 Høytrykksslange
3 Forlengelsesslange
4 Grovsugesett
5 Sugeslange med filter
6 Vannfilter
17 Tilbakeslagsventil

Rengjøringsmidler

For feilfritt arbeid og passende til en hver arbeidsopp-gave anbefaler vi Karcher rengjørings- og pleiemiddelprogram.Vennligst ta kontakt forytterligere informasjon.Har har du et lite utvalg:

Universalrengjoringsmiddel

Profi RM 555 ULTRA

Bilrengjøringsmiddel

Profi RM 565 ULTRA

Hus- og hagerengjoringsmiddel

Profi RM 570 ULTRA

Batrengjoringsmiddel

Profi RM 575 ULTRA

Rengjöring og vedlikehold

Rengjoring

For lengere tids lagring, f.eks. om vinteren:

• Demoner doseringsventil for rengjorghrmsiddelen fra sugeslange for rengjorghrmsiddeln og rengjør den under rennende vann.
• Trekk ut silen i vanntilkoblingen med en flenstang og rengjør den under rennende vann.
  Gjennomskyll maskinen med en glysantinoppløsning. Dette beskytter bade mot frost og mot korrosjon.

Vedlikehold

Maskinen er utover ovenstående vedlikeholdsfri.

Feilretting

Feil har ofte en enkel Årsak, som du kan rette selv ved hjelp av følgende oversikt. I tvilstilfeller eller ved feil som ikke er oppgitt her, ta Kontakt med en autorisert servicemontør.

Fare for elektrisk stot!

Reparasjonsarbeider på maskinen mA kun utfores av en autorisert servicemontør.

-Kontroller nettspenningen.
-Kontroller den elektrisk ledningen forevt. skader. Maskinen bygger ikke opp trykk
- Luft maskinen: La pumpen gå uten høytrykksslange inntil vannet kommer fritt for luftbobler fjennom høytrykksuttaket. Monter deretter høytrykksslangen igjen.
-Rengjør silen i vanntilkoblingen.
-Kontroller vanntilforselsmengden.
-Kontroller at ingen av tilforselsledningene til pumpen er lekke er tilstoppet.
Sterke trykksvingninger
-Rengjør høytrykksdysen. Fjern smuss fra dysehullet med en nål og skyl med rent vann forfra.
Lekkasje päpumpe
-10 draper i minutet er tillatt. Ved storre lekkasje ma servicedemontor tilkalles.
Maskinen suger ikke rengjøringsmiddel
Rengjor rengjoringsmiddelslangen og filteret og kon-troller for evt. lekkasjer.

Reservedeler

Det mä utelukkende brukes originale Kärcher resedeler. En resedelsoversikt finner du bak i donne bruksanvisning.

Tekniske data

Stromtilkobling
Spenning (1~50Hz)	230-240	V
Effektbehov	1,9	kW
Sikring (treg)	10	A
Beskyttelsesklasse	1
Vanntilkobling
Maks. tilløpstemperatur	40	°C
Min. tilløpsmengde	600	l/h
Tillopstrykk (max.)	2-12	bar
Kapasiteter
Nominelt trykk	120	bar
Trykk maks.	130	bar
Transportmengde	400	l/h
Rengjøringsmiddeltilsetning	20	l/h
Tilbakeslagskraft høytrykkspistol ved maks.
arbeidstrykk	15	N
Maskinvibrasjoner	0,8	m/s2
Lydnivå (EN60704-1)	74,5	dB(A)
Mål
Lengde	395	mm
Bredde	315	mm
Høyde	935	mm
Vekt	12	kg

Koblingssskjema

C1 Kondensator
M1 Motor
Q1 Hovedbryter
T Temperaturbegrenser
S1 Trykkbryter

Service

Garanti

De garantibestemmelser som er utgitt av var distribusjonsavdeling gjelder 1 alle land. Eventuelle feil pa maskinen blir reparer gratis i garantitiden, dersom disse kan fores tilbake til material- eller produksjonsfelil.

Ved behov for garantireparasjoner, henvender du deg til din Kärcher-forhandler eller naermeste autoriserte serviceforhandler.

Kundeservice

Ved spørsmål eller feil, ta kontakt med din Kärcherforhandler eller.

EU-KONFORMITETSERKLÄERING

Vi erklærer herved at maskinen som er beskrevet nedenfor, i konstruksjon og utforelse tilsvarer markedsforte modell og er i overensstemmelse med degjeldende og grunnleggende sikkerhets- og helsekrav i EU-directivet. Denne erklæring mister sin gyldighet dersom maskinen endres uten etter avtale med oss.

Produkt: Høytrykksvasker

Type: 1.141-xxx

Gjeldende EU-directiv:

EU-direktiv for maskiner (98/37/EØF).

EU-direktiv for lavspenning (73/23/EØF) endret ved 93/68/EØF.

EU-direktiv for elektromagnetik toleranse (89/336/EOF) endret ved 91/263/E0F, 92/31/E0F, 93/68/E0

Gjennom interne tiltak er det sikret at serieproduserete maskiner alltid er i overensstemmelse med kravene i de aktuelle EU-direktiver og anvendte normer. Undertegnede handler fetter oppdrag og med fullmakt fra ledelsen.

Dr. B. Graf

H. Jenner

S. Reiser

Anslutningsforutsattninger

Elanslutning
