Tipo di prodotto	Idropulitrice acqua fredda
Marca	KARCHER
Modello	K 490 M
Riferimento Spareka	1.141-905.0
Tipo di pompa	3 pistoni assiali
Materiale testata	Ottone
Alimentazione elettrica	230 V monofase
Adescamento	Auto-adescante
Raffreddamento pompa	Aria
Tipo di acqua	Solo acqua fredda
Uso	Uso domestico / privato

Domande frequenti - 490 M KARCHER

Come avviare il KARCHER 490 M per la prima volta?

Collegare prima il tubo dell'acqua (rubinetto aperto) e poi collegare l'alimentazione elettrica. Premere il grilletto per alcuni secondi per eliminare l'aria prima di accendere la macchina. Non avviare mai la pompa senza alimentazione d'acqua: ciò danneggia i pistoni e le guarnizioni.

Perché la macchina fa degli strappi ("ran ran ran") quando lascio il grilletto?

Questo sintomo è caratteristico di un by-pass difettoso: la valvola di regolazione della pressione non tiene più la tenuta a riposo. Contiene un pistone ad ago, una molla e due guarnizioni. Un kit di guarnizioni di ricambio spesso risolve il problema; puoi trovare questi pezzi da specialisti come Spareka.

La macchina si avvia ma la pressione è molto bassa o nulla: cosa fare?

Verifica prima che il rubinetto dell'acqua sia completamente aperto e che il tubo di alimentazione non sia piegato. Poi, ispeziona il filtro d'ingresso dell'acqua (spesso intasato) e puliscilo. Se il problema persiste, le valvole di non ritorno della pompa potrebbero essere intasate dal calcare: un disincrostante per pompe ad alta pressione può aiutare.

Come pulire il filtro d'ingresso dell'acqua?

Taglia l'alimentazione elettrica e l'acqua, poi svita il raccordo d'ingresso dell'acqua sulla macchina. Rimuovi il filtro a rete, sciacqualo sotto l'acqua corrente e, se necessario, immergilo per alcuni minuti in aceto bianco per sciogliere il calcare. Rimontalo verificando che l'o-ring sia ben posizionato.

Si può utilizzare un detergente o un prodotto pulente con il KARCHER 490 M?

Sì, se la macchina è dotata di un sistema di aspirazione del detergente o di un iniettore. Usa solo prodotti Kärcher o compatibili, biodegradabili, adatti alla pulizia ad alta pressione. Non usare mai solventi o acidi forti che danneggiano le guarnizioni e la testata in ottone.

Cosa fare prima di riporre la macchina per l'inverno?

Svuota completamente la pompa: scollega l'acqua, poi aziona brevemente il grilletto per espellere l'acqua residua. Con temperature sotto zero, un'acqua gelata nel corpo pompa può rompere irreparabilmente la testata in ottone. Conserva in un luogo al riparo dal gelo.

Come evitare l'usura prematura della pompa?

Non far mai funzionare la macchina a vuoto (senza acqua). Usa acqua pulita e, se la tua acqua è molto calcarea, installa un addolcitore o un filtro a monte. Dopo ogni uso, sciacqua con acqua pulita per evitare depositi di calcare sui pistoni e le valvole.

Il cavo di alimentazione è danneggiato: si può cambiare da soli?

No. Qualsiasi intervento sui pezzi sotto tensione deve essere affidato a un tecnico abilitato o a un centro assistenza Kärcher autorizzato. Un cavo danneggiato presenta un grave rischio elettrico, soprattutto perché l'apparecchio è usato in presenza d'acqua.

Dove trovare parti di ricambio per il KARCHER K 490 M?

Essendo questo modello vecchio, le parti sono disponibili presso rivenditori specializzati come Spareka o Le SAV (guarnizioni, pistoni, filtri, testata, motore). Nota il riferimento completo indicato sulla targa prima di ordinare.

La lancia o la pistola perdono al livello del raccordo: come risolvere?

Verifica lo stato dell'o-ring situato all'interno del raccordo rapido. Se è appiattito o fessurato, sostituiscilo (guarnizione standard in NBR). Assicurati anche che il raccordo sia ben inserito fino al clic di blocco: un raccordo inserito a metà perde sistematicamente.

Si può usare il KARCHER 490 M per pulire un'auto?

Sì, scegliendo un ugello a getto largo (ugello 25° o 40°) e mantenendo la lancia ad almeno 30 cm dalla carrozzeria per evitare di danneggiare la vernice. Non usare mai l'ugello a getto concentrato (0°) sulla vernice. L'aggiunta di un detergente per carrozzeria migliora il risultato.

Come leggere la targa e identificare il mio modello esatto?

La targa è fissata sul corpo della macchina (spesso in basso o sul lato). Indica il modello completo, il riferimento (es. 1.141-xxx.0), la tensione di alimentazione, la potenza assorbita e la pressione nominale. Queste informazioni sono indispensabili per ordinare i pezzi di ricambio giusti.

MANUALE UTENTE 490 M KARCHER

Leggere queste istruzioni per l'uso prima di usare l'apparecchio la prima volta e comportarsi di conseguenza. Conservare thiso libretto d'istruzioni per l'uso per la successiva consultazione o per un successivo proprietario dell'apparecchio.

Nederlandsls

1 Tubo flessible di aspirazione detergente
2 Interruttore dell'apparecchio
3 Uscita alta pressione
4 Attacco acqua con filtering
5 Giunto
6 Lancia con ugello doppio
7 Tubo flessibile ad alta pressione
8 Pistola con arresto di sicurezza (A)
9 Cavo di alimentazione
10 Maniglia

NEDERLANDS

12 Montaggio
34 Tubo flessibile ad alta pressione
5 Inserire la lancia
6 avvitare il tubo flessibile ad alta pressione
7 collagenare l'alimentazione dell'acqua
3 aprire completeness il rubinetto dell'acqua
9 Inserire la spina di alimentazione
Ulteriori informazioni a partire da pagina 26

NEDERLANDS

Voorbereiden

Lavorare con l'alta pressione

1 Regolare alta/bassa pressione
2 interruptore dell'apparecchio su «1»
3 togliere la sicura alla pistola a spruzzo
4 premere la leva
5 Attenzione: contraccolpo
6 Istruzioni di sicurezza

NEDERLANDS

Lavorare condetergente

1 Regolare il getto a bassa pressione
2 introdure il tubo flessibile di aspirazione detergente ...
3 ...in un contentatore di detergente
4 interruptore dell'apparecchio
5 Togliere la sicura alla pistola a spruzzo
6 Premere la lev
A Con l'alta pressione il detergente è escluso

NEDERLANDS

1 Interutore dellapparecchio sU 0
2 estrarre la spina di alimentazione
3 chiudere il rubinetto dell'acqua
4 premere la leva (scaricareolta la pressione)
5 Mettere la sicura alla pistola a spruzzo

Cura, manutenzione

6 Pulire ilhetto del detergente
Pulire il filtro dell'acqua
8 Protezione antigelo

NEDERLANDS

Gebruik beeindigen

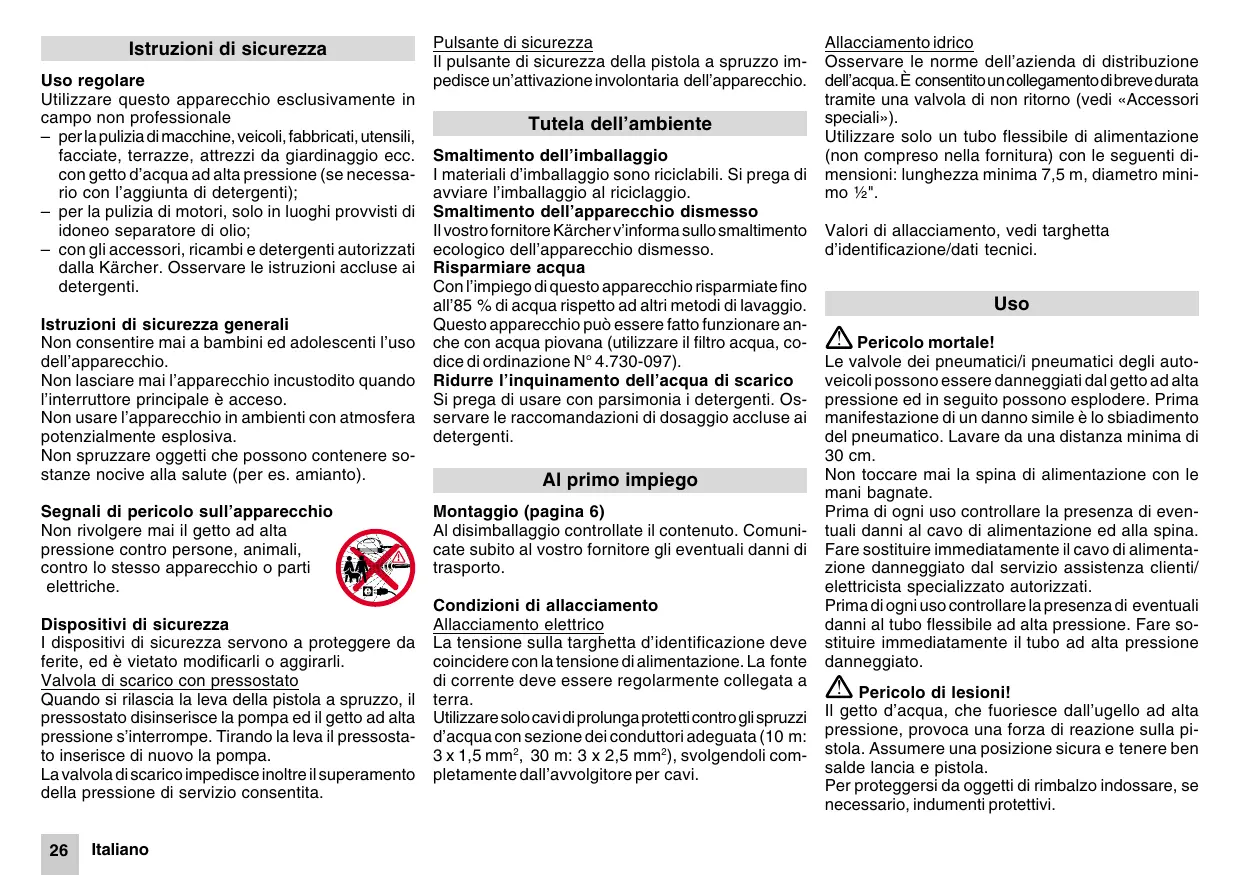

Istruzioni di sicurezza

Uso regolare

Utilizzare quello apparecchio escludamente in Campo non professionale

• per la pulizia di macchine, veicoli, fabbricati, utensili, facciate, terrazze, attrezzi da giardinaggio ecc. con getto d'acqua ad alta pressione (se necessario con l'aggiunta di detergenti);
• per la pulizia di motori, solo in luoghi provvisti di idoneo separatore di olio;
• con gli accessori, ricambi e detergenti autorizzati alla Karcher. Osservare le istruzioni accluse ai detergenti.

Istruzioni di sicurezza generali

Non consentire mai a bambini ed adolescenti l'uso dell'apparecchio.

Non lasciare mai l'apparecchio incustodito quando l'interruttore principale è acceso.

Non usare l'apparecchio in ambienti con atmosfera potenzialmente esploso.

Non spruzzare oggetti che possono contener sostanzi nocive alla salute (per es. amiente).

Segnali di pericolo sull'apparecchio

Non rivolgere mai il getto ad alta pressione contro persone, animali, contro lo stesso appearecchio o partie elettriche.

Dispositivi di sicurezza

I dispositivi di sicurezza servono a proteggere da ferite, ed è vietato modificarli o aggiirari. Valvola di scarico con pressostato

Quando si rilascia la leva della pistola a spruzzo, il pressostato disinserisce la pompa ed il getto ad alta pressione s'interrompe. Tirando la leva il pressostato,inserisce di nuovo la pompa.

La valvola di scarico impedisce inoltre il superamento della pressione di servizio consentita.

Pulsante di sicurezza

Il pulsante di sicurezza della pistola a spruzzo impedisce un'attivazione involontaria dell'apparecchio.

Tutela dell'ambiente

Smaltimento dell'imballaggio

I materiali d'imballaggio sono riciclabili. Si prega di avviare l'imballaggio al riciclaggio.

Smaltimento dell'apparecchio dismesso

Il vosto fornitore Karcher v'informa sullo smaltimento ecologico dell'apparecchio dismesso.

Risparmiare acqua

Con l'impiego di quello apparecchio risparmiate sono all'85% di acqua rispetto ad altri metodi di lavaggio.

Questo appearecchio più essere fatto funzionare anche con acqua piovana (utilizzare il filtro acqua, codice di ordinazione N^4.730 - 097

Ridurre l'inquinamento dell'acqua di scarico

Si prega di usare con parsimonia i detergenti. Osservare le raccomandazioni di dosaggio accluse ai detergenti.

Al primo impiego

Montaggio (pagea 6)

Al disimballaggio controllate il contento. Comunicate subito al vosto fornitore gli eventuali danni ditrasporto.

Condizioni di allaccimento

Allacciamento elettrico

La tensione sulla targhetta d'identificazione deve coincide con la tensione di alimentazione. La fonte di corrente deve essere regolarmente collegata a terra.

Utilizzare solo cavi di prolonga protetti contro gli spruzzi d'acqua con sezione dei conduttori adeguata (10 m: 3 × 1,5 ~mm^2 , 30 ~m : 3 × 2,5 ~mm^2 ), svolgendoli completenessdall'avvolGITore per cavi.

Allacciamento idrico

Osservare le norme dell'azienda di distribuzione dell'accua. É consentitouncollegamento dibrevedurata tramite una valvola di non ritorno (vedi «Accessori speciali»).

Utilizzare solo un tubo flessibile di alimentazione (non compreso nella fornitura) con le seguenti dimensioni: lunghezza minima 7,5 m, diametro minimo 12 .

Valori di allacciamento, vedi targhetta d'identificazione/dati tecnici.

Uso

Pericolo mortale!

Le valvole dei pneumatici/i pneumatici degli autoveicoli possono essere danneggiati dal getto ad alta pressione ed in seguito sono esplodere. Prima manifestazione di un danno simile è lo sbiadimento del pneumatico. Lavare da una distanza minima di 30 cm.

Non toccare mai la spina di alimentazione con le mani bagnate.

Prima di agli uso controllare la presenza di eventuali danni al cavo di alimentazione ed alla spina.

Fare sostituire immediatamente il cavo di alimentazione danneggiato dal servizio assistenza clienti/elettricista specializzato autorizzati.

Prima diogni uso controllare la presenza di eventuali danni al tubo flessibile ad alta pressione. Fare sostituire immediatamente il tubo ad alta pressione danneggiato.

Pericolo di lesions!

Il getto d'acqua, che fluorisce dall'ugello ad alta pressione, provoca una forza di reazione sulla pistola. Assumere una posizione sicura e tenere ben salute lancia e pistola.

Per proteggersi da oggetti di rimbalzo indossare, se necessario, indumenti protettivi.

Alimentazione dell'acqua

Attenzione! Le impurità nell'acqua di alimentazione danneggiano la pompa. Per impedire ciò, raccommeniamo espressamente l'uso di un filtro dell'acqua Kärcher (codice di ordinazione N° 4.730-097).

Nel funzionamento dell'idropulitrice ad alta pressione con tubo di alimentazione dell'acqua chioso si provocano danni alla testa del cilindro. Si prega di non fare funzionare mai l'idropulitrice ad alta pressione con il rubinetto dell'acqua chioso.

L'apparecchio più essere alimentato per es. con acqua alla conduttura dell'acqua oppure da un serbatoio aperto.

Alimentazione alla conduttura dell'acqua

• Collegare un tubo flessibile di alimentazione (non compreso nella fornitura) al raccordo per l'acqua dell'apparecchio ed all'alimentazione dell'acqua.
• Aprire il rubinetto.

Alimentazione dell'acqua da un serbatoio aperto

• Svitare il giunto per l'alimentazione dell'acqua. I Avvitare il tubo di aspirazione con filtering (non compreso nella fornitura, vedi «Accessori speciali») al raccordo per l'acqua dell'apparecchio.

• Immergere il filtrone nel serbatoio.

• Sfiatare l'apparecchio prima dell'uso.

• Svitare il tubo flessibile ad alta pressione dal raccordo dell'alta pressione dell'apparecchio.

• Accenderel l'apparecchio e farlo funzionare finché l'acqua esce priva di bolle dal raccordo ad alta pressione.
• Spagnere l'apparecchio e riavvitare il tubo flessibile ad alta pressione.

Preparazione

• Inserire la spina di alimentazione.
• Disporre l'interruttore principale su «I».

Inserire

• Premere il pulsate di sicurezza della pistola a spruzzo e tirare la leva.

Disinserire

• Rilasciare la leva.

Nelle pause di lavoro e quando ci si allontana dall'apparecchio, attivare la sicurezza contro l'insertimento involuntario premendo il pulsante di sicurezza.

Regolare la pressione di lavoro

Aumentare la pressione di lavoro: - ruotare la lancia nel senso Ridurre la pressione di lavoro: - ruotare la lancia nel senso

Miscelare il detergente

• Estrarre la valvola dosatrice detergente dal seu supporto.
• Estrarre alla carcassa il tubo flessibile di aspirazione detergente fino alla lunghezza necessaria.
• Immergere la valvola dosatrice detergente nel contentitore del detergente.
• Ruotare la lancia nel senso -fine all'arresto. Se è stato miscelato il detergente
• Immergere la valvola dosatrice detergente in un contentitore con acqua pulita, poi accendere e lavare l'apparecchio per circa 1 minuto.

Metodo di lavaggio consigliato

1. Spruzzare con parsimonia il detergente sulla superficie asciutta e lasciare reagire (senza farlo asciugare).
2. Lavare lo sporcoosi sciolto con il getto ad alta pressione.

Collegaregliaccessori

Gli accessori seguenti, a seconda del modello, sono compresi nella fornitura o possono essere acquistati pressi rivenditori specializzati (vedi anche «Accessori speciali»).

Sostituire la lancia con il rispetto accessorio.

Spazzola di lavaggio

per grande superfici lisce - per es. autovettura, roulotte o imbarcazione. É possible miscelare il detergente.

Spazzola di lavaggio rotante

per un lavaggio delicato e radicale - per es. superfici di carrozzerie e vetrate. É possible miscelare il detergente.

Spruzzatore rotante

per sporco resistente - per es. LASTE vie pedonali oppure facciate coperte di muschio. Lavorare senza detergente ed alla pressione massima.

Allafine dell'uso

• Interruttore principale su «0».
• Estrarre la spina di alimentazione.

Con alimentazione dalla conduttura dell'acqua

• Chiudere il rubinetto dell'acqua.
• Staccare il tubo di alimentazione dal raccordo dell'apparecchio.

Con alimentazione dell'acqua da un serbatoio aperto

• Svitare il tubo di aspirazione con filtering dal raccordo dell'apparecchio.
• Tirare la leva della pistola a spruzzo finché l'apparecchio è privo di pressione.
• Premere il pulsante di sicurezza perMETTERL'apparecchio in sicurezza contro l'inserimento involontario.

Conservazione

Attenzione! Il gelo può distruggere l'apparecchio che non sia stato completely svuotato dell'accua. Durante l'inverno conservare l'apparecchio in un luogo protetto dal gelo.

• Staccare la lancia alla pistola a spruzzo
• Avvolgere il cavo di alimentazione ed appenderlo per es. alla pistola a spruzzo.

Accessorispeciali

Gli accessori speciali accrescono le possibilità d'impiego dell'apparecchio. Chiedete al vostro fornitore Kärcher ulteriori informazioni sugli accessori.

Figure, vedi pagina 106.

1 Ugello rotante
2 Paraspruzzi per ugello rotante
3 Set per la pulizia di tubi
4 Spazzola di lavaggio rotante
5 Spazzola di lavaggio
6 Set per idrosabbiatura
7 Lancia flessibile
8 Ugello a tre getti con Iancia
9 Lancia per luoghi dificilmente accessibili

10 Lancia per pavimento
11 Prolunga per lancia
12 Tubo flessibile ad alta pressione
13 Prolunga per tubo flessibile
14 Set aspirazione grande quantità
15 Tubo flessibile di aspirazione con filtro
16 Filtro acqua
17 Valvola di non ritorno

Detergenti

Per un lavoro privod'inconvenienti ed adatto al rispetto compito di lavaggio consiglio il nostro programma di detergenti e conservanti Karcher. Chiedete consiglio oppure informazioni a questo proposo. Riportiamo qui sotto una scelta di prodotti:

Detergente universale

Profi RM 555 ULTRA

Detergente per autovetture

Profi RM 565 ULTRA

Detergente per la casa ed il giardino

Profi RM 570 ULTRA

Detergente per imbarcazioni

Profi RM 575 ULTRA

Cura e manutenzione

Pulizia

Prima di conservare l'apparecchio per un lungo periodo, per es. durante l'inverno:

• Estrarre la valvola dosatriche detergente dal tubo flessibile di aspirazione detergente e lavarla sotto acqua corrente.
• Con una pinza piatta, estrarre il filtro nel raccordo dell'accuca e lavarlo sotto acqua corrente.

Manutenzione

L'apparecchio non richiede manutenzione.

Rimedio in caso di malfunzionamento

I guasti hanno spesso cause semplici, che potete eliminare con l'auito della tabella seguite. In caso di dubbio o di giusti/rimedi non individati nella tabella, siete pregati di rivolgervi al servizio assistenza clienti autorizzato.

Pericolo di scarica elettrica!

I lavori di riparazione all'apparecchio devono essere eseguiti solo dal servizio assistenza clienti autorizzato.

L'apparecchio non funziona

-Controllare la tensione di rete.
- Accertare eventuali danni al cavo di alimentazione.
L'apparecchio non va in pressione
- Sfiataré l'apparecchio: Fare funzionare la pompa senza il tubo ad alta pressione, finché l'acqua esceILA borle dall'uscita dell'alta pressione. Riattaccare poi il tubo ad alta pressione.
Pulire il filtro nell'attacco dell'acqua.
- Controllare la quantità di alimentazione dell'acqua.
- Accertare la tenuta o eventuali intasamenti in tutti i tubi di alimentazione della pompa.

Forti oscillazioni di pressione

• Pulite l'ugello ad alta pressione. Con uno spillo, togliete la sporciazia dal foro dell'ugello e lavatelo alla parte anteriore con acqua.

La pompa perde

• Sono amasse fino a 10 gocce al minuto. In caso di perdita magiore rivolgersi al servizio assistenza autorizzato.

Non aspira il detergente

• Pulire il tubo flessibile di aspirazione detergente con filtrone e controllare la sua tenuta.

Ricambi

Utilizzate esclusivamente ricambi originali Karcher.

Trovate un sommario dei ricambi alla fine di quello libretto d'istruzioni per l'uso.

Dati tecnici

Allacciamento elettrico
Tensione (1~50 Hz)	230-240 V
Potenza allacciata	1,9 kW
Fusibile di settore
(ad azione ridarata)	10 A
Classe di sicurezza	1
Allacciamento acqua
Temp. di alimentazione (max)	40 °C
Quantità di alimentazione (min.)	600 l/h
Pressione di alimentazione (max.)	2-12 bar
Prestazioni
Pressione nominale	120 bar
Pressione di lavaro max.	130 bar
Portata	400 l/h
Aspirazione detergente	20 l/h
Reazione del getto sulla pistola
a spruzzo alla pressione di lavoro	15 N
Vibrazioni dell'apparecchio:	0,8 m/s2
Livello di pressione acustica	74,5 dB(A)
Dimensioni
Lunghezza	395 mm
Larghezza	315 mm
Altezza	935 mm
Peso	12 kg

Schema elettrico

C1 Condensatore
M1 Motore
Q1 Pulsante
T Protezione termica
S1 Pressostato

Assistenza

Garanzia

Nel rispettovaese sono valide le condizioni di garanzia pubblcate alla notre societa di vendita competente. Eliminiamo Gratisamente entro il termine di garanzia gli eventuali quasi all'apparechio, se causati da un difetto di materiale o di produzione.

Nei casi previsti alla garanzia rivolgetevi al vostro rivenditore, oppure al più vicino centro assistenza clienti autorizzato, consegnando anche gli accessori ed il documento di acquisto.

Servizio assistenza clienti

In caso d'informazioni o di guasti è a sua disposizione la nostra filiale Kärcher.

Dichiarazione di conformità CE

Dichiariamo con la presente, che la macchina qui di seguito individata, in base alla sua Concezione e al tipo di costruzione, e nella versione da moi introddotta sul mercato, è conforme ai relativi requisiti fondamentali di sicurezza e di sanità delle direttive della CE. In caso di modifica apportate alla macchina perché il nostro accordo,questa dichiarazione perde la sua validità.

Prodotto: Idropulitrice ad alta pressione

Tip: 1.141-xxx

Direttive CE pertinenti:

Direttiva macchine CE (98/37/CEE).

Direttiva bassa tensione CE (73/23/CEE) modificata alla 93/68/CEE.

Direttiva compatibilità elettromagnetica CE (89/336/CEE) modificata dalle 91/263/CEE, 92/31/CEE, 93/68/CEE.

Norme armonizzate applicate:

DIN EN 60 335 - 1

DIN EN 60 335 - 2 - 79 : 1998

Mediente accorgimenti interni, è stato assicurato che gli appearechi di seriesiano sempre conformi ai requisiti delle attuali direttive CE e alle norme applicate. I firmatari agiscono su incarico e con i poteri dell'Amministrazione.

Dr. B. Graf

H. Jenner

S. Reiser

Schite vezi pagina 106.
