Terméktípus	Hidegvizes magasnyomású tisztító
Márka	KARCHER
Modell	K 490 M
Referencia Spareka	1.141-905.0
Szivattyú típusa	3 tengelyes dugattyú
Fej anyaga	Sárgaréz
Elektromos áramforrás	230 V egyfázisú
Önfelszívó	Önfelszívó
Szivattyú hűtése	Levegő
Víz típusa	Csak hideg víz
Felhasználás	Általános / személyes

Gyakran ismételt kérdések - 490 M KARCHER

Hogyan indítsuk el először a KARCHER 490 M-et?

Először csatlakoztassa a víztömlőt (nyitott csap), majd csatlakoztassa az elektromos áramot. Néhány másodpercig húzza meg a ravaszt, hogy légtelenítse a levegőt, mielőtt bekapcsolná a gépet. Soha ne indítsa el a szivattyút vízellátás nélkül: ez károsíthatja a dugattyúkat és a tömítéseket.

Miért rángat a gép ("ran ran ran"), amikor elengedem a ravaszt?

Ez a tünet egy hibás by-pass jellemzője: a nyomásszabályozó szelep nyugalmi állapotban nem tartja a tömítést. Tartalmaz egy tűdugattyút, egy rugót és két tömítést. Egy új tömítő készlet gyakran megoldja a problémát; ezek a darabok megtalálhatók szaküzletekben, mint például a Spareka.

A gép elindul, de a nyomás nagyon alacsony vagy nincs: mit tegyek?

Először ellenőrizze, hogy a vízcsap teljesen nyitva van-e, és hogy az ellátótömlő nincs-e megtörve. Ezután ellenőrizze a vízbemeneti szűrőt (gyakran eltömődött) és tisztítsa meg. Ha a probléma továbbra is fennáll, lehet, hogy a szivattyú visszacsapó szelepei vízkővel vannak eltömődve: egy magasnyomású szivattyútisztító segíthet.

Hogyan tisztítsuk meg a vízbemeneti szűrőt?

Kapcsolja le az elektromos áramot és a vizet, majd csavarja le a vízbemeneti csatlakozót a gépről. Vegye ki a hálós szűrőt, öblítse le folyóvíz alatt, és szükség esetén áztassa néhány percig fehér ecetben, hogy feloldja a vízkövet. Szerelje vissza, ügyelve arra, hogy az O-gyűrű a helyén legyen.

Használhatunk tisztítószert vagy tisztítószert a KARCHER 490 M-mel?

Igen, ha a gép tisztítószer szívórendszerrel vagy injektorral van felszerelve. Csak Kärcher vagy kompatibilis, biológiailag lebomló, magasnyomású tisztításhoz alkalmas termékeket használjon. Soha ne használjon oldószereket vagy erős savakat, amelyek károsítják a tömítéseket és a sárgaréz hengert.

Mit tegyünk, mielőtt elrakjuk a gépet télre?

Teljesen ürítse ki a szivattyút: válassza le a vizet, majd röviden húzza meg a ravaszt, hogy eltávolítsa a maradék vizet. Fagyos hőmérsékleten a szivattyútestben megfagyott víz helyrehozhatatlanul megrepesztheti a sárgaréz hengert. Tárolja fagymentes helyen.

Hogyan kerülhetjük el a szivattyú idő előtti kopását?

Soha ne működtesse a gépet üresen (víz nélkül). Használjon tiszta vizet, és ha a víz nagyon kemény, szereljen be egy vízlágyítót vagy szűrőt előtte. Minden használat után öblítse le tiszta vízzel, hogy elkerülje a vízkőlerakódásokat a dugattyúkon és a szelepeken.

A tápkábel sérült: kicserélhetjük magunk?

Nem. Minden beavatkozást a feszültség alatt álló alkatrészeken képesített technikusnak vagy a Kärcher hivatalos szervizközpontjának kell elvégeznie. A sérült kábel súlyos elektromos veszélyt jelent, különösen, mivel a készüléket víz jelenlétében használják.

Hol találhatók alkatrészek a KARCHER K 490 M-hez?

Mivel ez a modell régi, az alkatrészek szakosodott forgalmazóknál érhetők el, mint például a Spareka vagy a Le SAV (tömítések, dugattyúk, szűrők, hengerek, motor). Jegyezze fel a teljes referencia számot a gép adattáblájáról rendelés előtt.

A szórópisztoly vagy a pisztoly szivárog a csatlakozásnál: hogyan javítható?

Ellenőrizze a gyorscsatlakozó belsejében található O-gyűrű állapotát. Ha lapos vagy repedt, cserélje ki (NBR szabványos tömítés). Győződjön meg arról is, hogy a csatlakozó teljesen be van pattintva a reteszelő kattanásig: a félig behelyezett csatlakozó mindig szivárog.

Használható a KARCHER 490 M autó tisztítására?

Igen, válasszon egy széles sugárfúvókát (25° vagy 40° fúvóka), és tartsa a szórócsövet legalább 30 cm-re a karosszériától, hogy elkerülje a lakk károsodását. Soha ne használja a koncentrált sugárfúvókát (0°) a festéken. Egy autómosó tisztítószer hozzáadása javítja az eredményt.

Hogyan olvassuk le az adattáblát és azonosítsuk a pontos modellemet?

Az adattábla a gép testére van rögzítve (gyakran alul vagy oldalt). Jelzi a teljes modellt, a referencia számot (például 1.141-xxx.0), a tápfeszültséget, a felvett teljesítményt és a névleges nyomást. Ezek az információk elengedhetetlenek a megfelelő alkatrészek rendeléséhez.

HASZNÁLATI ÚTMUTATÓ 490 M KARCHER

A keszülék elso hasznalata elott olvassa el ezta kezelésiutasitast es ennek megfeleloen jarjon el. A kezelésiutasitast orizze meg, hogy késöbb ishasznalhassa, vagy a következó tulajdonosnak tovabbadhassa.

Česky

12 Osszeszerrles
34 Nagynyomá sú tomlôt
5 Tegye fel a vizugsarcsövet
6 Csavarja fel a nagynyomású tomlót
7 Csatlakoztassa a viz-bevezetest
8 Teljesen nyissa ka vizcsapot.
9 Dugja be a halózati csatlakozót
1 További információk a 70. oldaltól

Cesky

Prijrava:

Nagynyomással történ munkavégzs

1 Alltsa be a nagy-/kisnyomast
2 Allitsa a keszulék kapcsolját, 1"esre
3 Bitzosftsa ka i kezi szoropisztolyt
4 Nyomja meg a kart
5 Vigyazat: hatalokés
6 Biztonsagiutasitask

Polski

Tiszltoszerrelet torten munkavegzs

1 Alltsa be a kisnyomasu sugarat
2 Logassa be a tisztlisoszer szivotomlot ...
3 ... a tiszítószertartályba
4 Kapcsolja be a magasnyomású tiszító
5 Bizzinesska kia kezi szoropisztolyt
6 Nyomja meg a kart
A Nagynyomás esétén ne használjon tisztiószert

Polski

Az üzemeltetes befejezese

1 Allitsa a keszulék kapcsolját 0^ -ra
2 Húzza ki a hlózati csatlakozót
3 Zárja el a vizcsapot
4 Nyomja meg a kart (szüntesse meg a nyomást)
5 Bitzosfya a kézi szórpisztolyt

Apolás, lárolás

6 A tisztlószerszúró tiszltása
7 A víszúró tiszítása
8 Fagyvedelem

Cesky

Ukončeni provozu

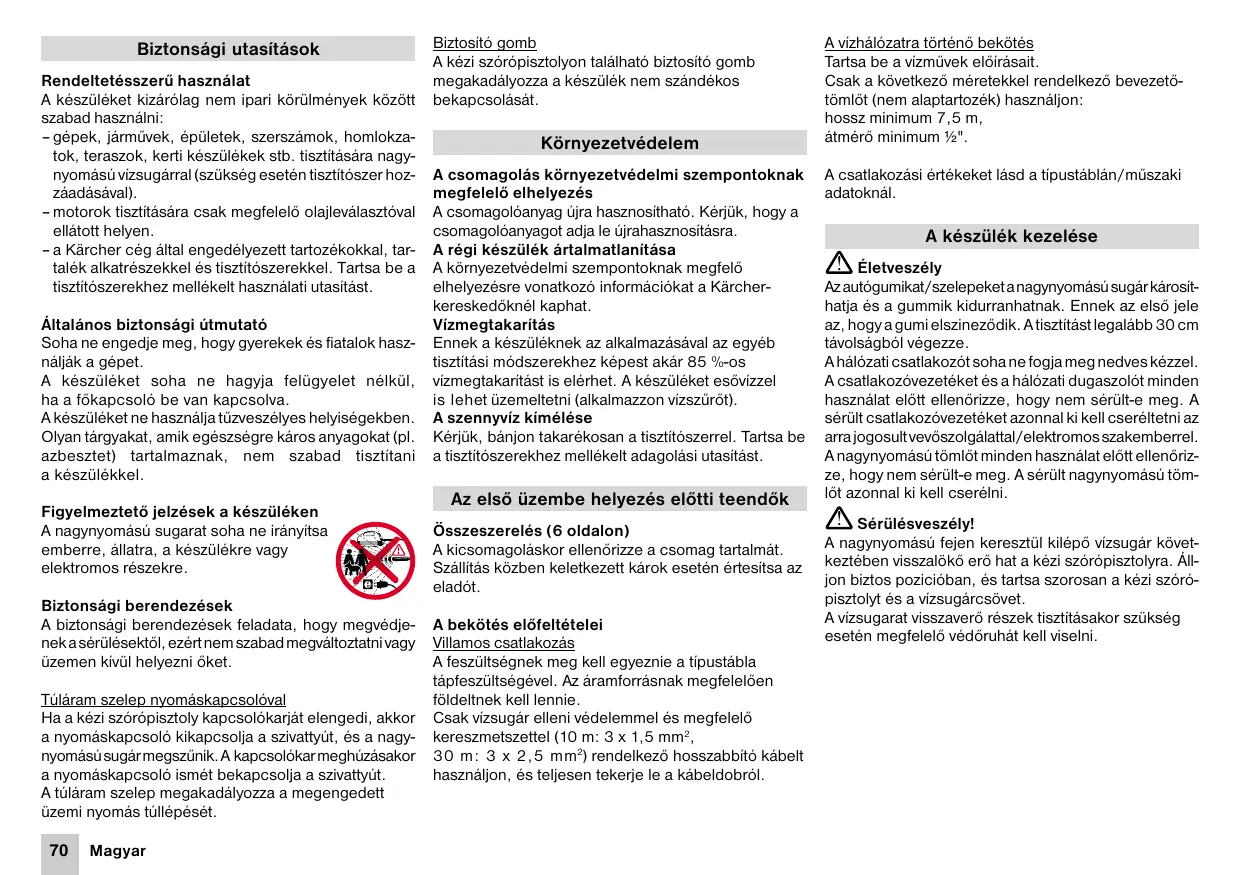

Rendeltetesszeru hasznalat

A keszüléket kizárólag nem ipari körülmenyek között szabad hasznánl:

• gépek, järmūvek, épūletek, szerszámok, homlozkatok, teraszok, kerti készulékek stb. tisztlasára nagynomású vizugsärlar (szükség eseten tisztlószer hozzaadásával).
  -motorok tiszitásáraCsak megfelelo olajleválasztóval ellatott helyen.
  -a Karcher ceg altal engedelyezett tortozekokkal, tartalek alkatrzesekkel es tiszityszerekkel. Tartsa be a tiszityszerekhez mellekelt hasznalati utasitast.

ÁltalánosBiztonsági utmutató

Soha ne engedje meg, hogy gyerekek és fiatalok hasznalják agépet.

A készüléket soha ne hagyja felügyelet nélkül, ha a fokapcsoló be van kapcsolva.

A készüléket ne használá tüzveszélyes helyiségekben. Olyan tárgyakat, amik egészsègre káros anyagokat (pl. azbesztet) tartalmaznak, nem szabad tisztitani a készülékkel.

Figyelmeztető jelzések a készüléken

A nagynyomásu sugarat soha ne irányitsa embarre, allatra, a készülékre vagy elektromos részekre.

Biztonsági berendezések

ABiztonsagi berendezesek feladata, hogy megvedjenekasa sérulésektól, ezert nem szabad megvaltoztatni vagy üzemen kivül helyezni öket.

Tularam szelep nyomaskapcsolóval

Ha a kézi szorópisztoly kapcsolokarját elengedi, akkor a nyomáskapcsoló kikapcsolja a szivattyú, és a nagynomyasúsugár megszünik. A kapcsolokarmeghuzásakor a nyomáskapcsoló ismét bekapcsolja a szivattyú. A tuláram szelep megakadályozza a megengedett üzemi nyomás tullēpesét.

Biztositó gomb

A kézi szórpisztolyon talalhatoBiztositogomb megakadályozza készülék nem szandékos bekapcsolását.

Környezetvédelem

A csomagolás környezetvédelmi szempontoknak megfelelo elhelyezés

A csomagolóanyag ujra hasznosithato. Kérjuk, hogy a
csomagolóanyagot adja le ujrahasznositása.

A régi készülék ártalmatlanitása

A környezetévelmi szempontoknak megfelö elhelyezésre vonahtkozó információkat a Kärcher-kereskedóknél kaphat.

Vizmegtakaritas

Ennek a készülének az alkalmazával az egyeb tiszitasi modszerekhez képest akár 85%-os vizmegtakarst is elerh. A készüléket esövizzel is lehet üemeltetni (alkmazzon vizszürot).

A szennyviz kimélése

Kérjuk, bánjon takarékosan a tiszitószerrel. Tartsa be a tiszitószerekhez mellekelt adagolási utasitast.

Az elso üzembe helyezés elotti teendok

Összeszerelés (6 oldalon)

A kicsomagolaskor ellenorizze a csomag tartalmat. Szallitas kozen keletkezett krok eseten ertesitsa az eladot.

Abekotés elofeltetelei

Villamos csatlakozás

A feszült ségnek meg kell egyeznie a tipustábla tapfeszült ségevel. Az áramforrásnak megfeleloen foldeltnek kell lennie.

Csak vizugsár elleni védelemmel és megfelelo kereszmetszettel (10 m: 3 x 1,5 mm², 30 m: 3 x 2,5 mm²) rendelkezo hosszabbitó kábelt használjon, és teljesen tekerje le a kábertdóbról.

A vizhalózatra történő bekötes

Tartsa be a vizmuevek eloirásait.

Csak a kovetkezó méretekkel rendelkezó bevezetö
tǒmlôt (nem alaptartozék) használjón:
hossz minimum 7,5 m,
átméro minimum 1/2 .

A csatlakozásí ertékeket lásd a tipustáblán/muszaki adatoknál.

A keszülék kezelése

Eletveszely

Azautoğumikat/szelepeketanagynyomásugár károsit- hatja és a gummik kidurrhanatnak. Ennek az elso jele az, hogya gumi elszinezödk. A tiszitast legalabb 30 cm távolságból végezze.

A halózati csatlakozó soha ne fogja meg nedves kézzel. A csatlakozóvezetéket és a halózati dugaszolot minded hasznalat elott ellenörizze, hogy nem sértl-e meg. A sértl csatlakozóvezetéket azonnali ki kell cserétletni az arra jogosult vevósztolgállatt/elektromos szakemberrel. A nagynyomásu tomlot minded hasznalat elott Ellenörizze, hogy nem sértl-e meg. A sértl nagynyomásu tomlot azonnali ki kell cserénl.

Sérulésveszély!

A nagynyomásu fejen keresztülkep'o vizsugar kovetkeztuben visszalok' erhata kezi szoropisztolyra. AlljonBiztos pozicioban, es tartsa szorosan a kezi szoropisztolyt es a vizsugarcsovet.

A vizsugarat visszaveró részek tiszitáskor szükség eseten megfelelo vedóruhát kell viselni.

Vizellatas

A készülék vizellátasa pl. vizvezetékról vagy nyitott tartályból történhet.

Figyelem: A befolyo vizben levő szennyezódések tön-kreteszik a szivattyú. Ennek megakadályozása érdekében nyomatékosan felhivjuk a figyelmét, hogy hasznal-jon Kärcher vizszüröt (rendelési szám 4.730-097). Ha a nagynyomásu tiszító hasznalatakor a vizbevezétés elvan záva, akkora hengerfejegység tönkremegy. Kérjuk, hagy a nagynyomásu tiszítít soha ne üzemeltesse elzartvizcsappal.

Vizellatasvizvezetekrol

A keszülék vizcsatlakozóját és a viz-bevezétésst (pl. a vizcsapot) kösse össze egytömlővel.
- Nyissa ki a viz-bevezetest.
Vizellatas nyitott tartalybol
A viz-bevezetés csatlakozójat lecsavarozni.
Csavarja ra szuróvel ellàtott szivocsovet (nem alaptartozek, lásd „Külnleges tartozék") a keszülk vizcsatlakozására.
- Lógassa bele a szúró t a tartályba.
Légtelenitse a készüléket a bekapcsolás elött:
-Csavarja le a nagynyomaszu gezeteket a keszulek nagynyomaszu csatlakozojarol.
- Kapcsolja be és addig jarassa a készüléket, mig a viz buborekmentesen nem lép ki a nagynyomásu csatlakozón.
-Kapcsolja ki a keszuleket, es kõsse vissza a nagynyomásu tomlot.

Elokeszités

Dugja be a halózati csatlakozót.
A fokapcsolot kapcsolja,1"-re.

Bekapcsolás

• Nyomja meg a kézi szorópisztolyan aBiztositó gombot,és húzza meg a kapcsolókart.

Kikapcsolás

• Engedje el a kapcsolokart.

A munka szuneteltetesekor es a keszulek magarahagyasakor aBiztosito gomb megnyomasyavalbiztositsa a kszulaket nem szandekos bekapcsolas ellen.

Az üzemi nyomás

Az üzemi nyomás növelse:

Forgassa a vizugsarcsovet a iranyba.

Az üzemi nyomásCsökkentése:

Forgassa a vizugsacsovet airanyba.

Tisztítósser bekeverése

Huzza ki a tiszitószer-adagolószelepet a tartójábol.
Huzza ki a tiszitószer szivotömlot megfelelo hosszban a készülékházból.
- Akassza be a tisztitósser-adagolóselepet a tisztitósser-tartályba.
- Forsassa le a vizsugárcsövet utkózésig a irányba.

Ha tisztitószert kevert hozza

Lógassa bele a tisztitósszer-adagolószelepet egy tiszta vizet tartalmazo tartályba, kb. 1 percre kapcsolja be a keszüléket és öblitse át.

Ajánlott tiszitási modszer

1. Szórjá fel takarékosan a tiszitószert a száraz felületre, és hagyjá hatni (ne várja meg, hogy megszáradjon).
2. A felodott szennyezód'est a nagynyomásu sugárral mossa le.

Tartozék csatlakoztatása

A kōvetkezō tartozékok tipustó fuggöen vagy alaptartozékok, vagy a szakkeredsben beszerezhetök (lásda „Különleges tartozékok“ c. részt is).

Cserelje ki a vizsugarcsovet az adott tartozekra. Mosokefe

nagy, sima felületekhez - pl. auto, lakókosci vagy csönak eseten.

Tisztitószert lehet hoźákeverni.

Forgo mosókefe

kimelóés alapos tiszitáshoz- pl. karosszéria-és üvegelületekhez.

Tiszitószert lehet hozákeverni.

Forgófúvóka

nehezen eltavolithato szennyezódésekhez - pl. mohás jarolapokhoz vagy homlokzatokhoz.

Tisztlószer nélkül és a legnagyobb üzemi nyomással dolgozzon.

A munka befejezese

A fokapsolot kapcsolja _·0^ -ra.
Huszka ki a halozati csatlakozot.

Vizvezetéken keresztül történ'o vizellatas eseten

Zarja el a viz-bevezetest.
- Valassza le a keszüléket a vizcsatlakozásrol. Nyitott tartályból történvizellatas eseten
Csaparja le a szurovel ellatott szivocsovet a keszulék vizcsatlakozásárol.
Addig huzza a kezi szoropisztoly kapcsolokarjat, amig a keszulek nyomasmentessé nem valik.
- Nyomja meg aBiztositó gombat, hogy ezzel a keszüléket a nem szándékos bekapcsolás Ellenbiztositsa.

A készülék tárolása

Figyelem: A fagy tönkre teheti a keszüléket, ha a viz nincs teljesen eltávolitva belöle. Telen a keszüléket oyan helyiségen Bartsa, ahol nem fayhay be.

• Valassza le a vizsugarcsovet a kezi szoropisztolyról.
• Tekerje fel a csatlakozokábelt, és pl. akassza ră a kézi szöropsztolyra.

Külonleges tartozékok

A kūlōnleges tartozék kok novelik a készülk hasznalhatóságat. Közelebbi informáciokat a Karcher-keskedöknél kaphat.

Az abrak a(z) 106oldaron talalhatok.

1 koszmaró
2 frócskólésvédö a koszmaróhoz
3Csotisztitokeszlet
4 forgo mosókefe
5 mosókefe
6nedvesitokeszlet
7 Hajlékony vizugsárcsö
8 hármas fúvóka vizesugárcsóvel
9 vizugsarcso nehezen hozaferhetohelyekhez
10 padlovizsugarcso
11 vízsugárcsö hosszabbitó
12 nagynyomásu tomló
13 tomló hosszabbitó
14 nagy mennyiséget szivo keszlet
15 szivocso szurovel
16vizszuro
17 visszaáramlas gatló

TisztoiSzerek

A zavarmentes munkavegzés elosegitesehez és az ilteo tiszitatismukkaknak megfeleloen ajänljuk a Karcher-tisztitoszer- és apoloszerprogrammunkat. Kerje ki tanacssunkat, vagy kérjen tovabbi informaciokat. ime nehany pelda:

Univerzális tiszítósszer

Profi RM 555 ULTRA

Autotisztító

Profi RM 565 ULTRA

Ház-és kerttisztító

Profi RM 570 ULTRA

Csonaktisztitó

Profi RM 575 ULTRA

Ápolás és karbantartás

Tisztlitas

Hosszabb ideig tartó tárolás elött, pl. telen:

Húzza le a tiszitószer-adagolószelepet a tiszitószer szivömlöról, és folyó vizzel tiszītsa meg.
Lagos fogóval húzza ki a vizcsatlakozás szúrojét, és folyó vizzel tisztitsa meg.

Karbantartás

A készülék nem igényel karbantartást.

Segitség üzemzavar eseten

Az üzmzavaroknak gyakran egyszerú okai vannak, amiket a kovetkezó leiaras segitségevel On is megszüntethet. Ketes esetekben, vagy az itt nem szereplá zavarok eseten kérijuk, hogy forduljon az arra feljogositott vevöszolgálathoz.

Aramutés veszelye!

A keszülken a javitasi munkákatCsak az arra jogosult vevőszolgálat végezheti el.

A keszülék nem muködik

• Ellenorizze, hogy a tipustablán fel计提etett feszültseg megegyezik-e a halózati feszültseggel.
• Ellenörizze a csatlakozó gezetéket, hogy nem sérült-e meg.

Nem jön lětre nyomása készülékben

• Legtelenitse a keszüléket: Mūkótesse a szivattyut a nagynyomásu tomlö nélkül egészen addig, amig a viz buborekmentesen nem jön ki a nagynyomásu kimenen. Ezután ismet össe be a nagynyomásu tomlôt
  -Tisztitsa meg a vizbekotésnél levoszurot. (Lapos fogóval konnyen ki lehet húzni.)
• Ellenorizze a befolyo viz mennyiségét.
• Ellenorizze a szivaty u összes bemenovzetékét, hogy kelloen tomitett-e vagy nincs-e eldugulva.

Eros nyomásingadozások

• Tiszitisa kì a nagynyomásu fejet:
  EgyTÜvel távolitsa el afvóka furataból azsennyezódest,
  és vizzel elórlōl öblíte kì.

• A szivattyu kis mertéku tomitetlensege nem hiba. Eros tomitetlenseg eseten az erre jogosult vevöszolgálatot bizza meg a javitással.

A készülék nem szív fel tiszítószert

• Tiszíttsa meg a tiszitószer szivómló szúrojét.

Tartalek alkatreszek

Kizárolag eredeti Kärchertartalék alkatrészeket használjon. A tartalék alkatrészek listája ezen gépköny végén talalhato.

Muszaki adatok

Hálózati csatlakozás
Feszült ség (1-50 Hz)	230-240	V
Beçsatlakozásí teljesitmény	1,9	kW
HálózatiBiztositék (lassú)	10	A
Védelmi osztály	1
Vizcsatlakozás
Belépő hörmséklet (max.)	40	°C
Belépővizmennyiség (min.)	600	l/h
Belépőnyomás (max.)	2-12	bar
Teljesitményadatk
Nyomásnom.	120	bar
Nyomásmax.	130	bar
Szállitott mennyiség	400	l/h
Tiszítószer felszivás	20	l/h
Reakcióro á kézi szórpisztolyon üzemi nyomásnal	15	N
Zajnyomásszint (DIN 45635)	74,5	dB(A)
Mérétek
Hossz	395	mm
szelesség	315	mm
magasság	935	mm
Súly	12	kg

Szerviz

Szavatossag

Mindegyik országban az illetékes terjesztó-tarsasagunk
altal kiadott szavatossagi feltetelek vannak érvenyben.
A keszülek esgeteges hibait a garanciaidon belül kolt-segmentenes megzüntetjuk, ha az anyag-vagy gyartási hibár vezethető vissza.

Garancialis igeny eseten kérjuk, hogy a tartozekokkal es a vásárlásiBizonylatt együtt forduljon a kereskedöhéz, vagy a legkozelebbi, ilyen esetak intezésere jogosult vevoszolgálati telepez.

Vevszolgálat

Ha kerdese van, vagy uzemzavar lepett fel, akkor a Karcher-kepviseletunk szivesen segitsegere van.

Kapcsolasi rajz

C1 kondenzátor

M1 motor

Q1 a keszülék kapcsolója

T hokontaktus

S1 nyomaskapcsoló

Kozos Piaci Konformitasi Nyilatkozat

Ezennel kijelentjuk, hogy az alabbi gép koncepióna es tipusa alapjan, valamint az altalunk forgalomba hazott kivitelen megfelel az alabbiakban felsorolt Közós Piaci Irányelvek idevonatkoz alapvetö, bizzonsági és egészségügyi kovetelményineek. Ha agépen velunk nem eweztétett vältoztatás kerül vegrehajtsra, akkor ez a nyilatkozatérényét vesztı.

Termék: Nagynyomásü tisztoi

Tipus: K 490 M

Idevonatkozó irányelvek:

Alkalmazott harmonizált szabványok:

DIN EN 60 335 - 1

Belsio intezkédeseknek koszönhetoenbiztositjuk, hogy a sorozatban gyartott keszülékek mindig megfelelnek az aktualis Kozos Piaci Irányelveknek és alkalmazott szabványoknak. Az alairók a ceg gezetöségénék megbíza sal aplapán järnak el, és teljeskörü meghatalmazással rendelkeznek.

Dr. B. Graf

H.Jenner

S. Reiser
